Technické parametre
| Výrobca: | Ja |
| Rozpätie: | 1980 mm |
| Hmotnosť: | 5000 g |
| Kategória: | Lietadla - elektrické |
| Dĺžka: | 1430 mm |
| Materiál: | balza,preglejka a smrek |
| Motor: | |
Popis
Po tomto modeli uz davno tuzim.Kupovat ho z HK a platit neskutocne postovne sa mi nechcelo tak som sa rozhodol pre stavbu.Plan je z internetu vytlaceny na papier za co dakujem kolegovi z klubu.Tento rok ho urcite nestihnem dokoncit a mozno to nebude ani buduci rok ale nieco som uz porobil.Vsetky diely su rucne rezane a je toho ozaj dost.
ID Modelu: AM9299 | Zobrazenia: 10728 | Pridané: 15. 1. 2019 o 15:13 | Autor: VladoVrancik
| Autor | Správa | ||
|
majsterko modelár
Príspevkov: 676 Moje modely Poslať správu |
misoB4K:píšeš,že si sa nechcel nikoho dotknúť.Ale vyzerá to dosť divne,keď spochybňuješ rady modelára(saroj),ktorý sa venuje modelarine od svojich 12 rokov,čiže v tomto roku rovných 50 rokov a Ty,ako som sledoval Tvoje začiatky, "dlhých" 14 mesiacov.A venoval sa modelarine aj aktívne,čím myslím to,že lietal dlhé roky súťažne.A začína lietať znovu na súťažiach v istej kategórii ktorú tu nebudem menovať,lebo to určite vieš,nakoľko si sa o ňom vyjadril tak,ako keby si ho dlhé roky poznal(nikdy v kancelárii nepracoval).Nie som rypák,ale keď niekto uráža dotyčného,ktorého vôbec nepozná,tak ma to maximálne vytočí.A tú Tvoju radu by som nikdy nevyužil,lebo keď to vybrúsim do plynulého prechodu,v mieste spoja líšt sa to rozpadne.S pozdravom a nech sa Ti darí. Ja idem kúpiť túto brúsku https://brusky.heureka.sk/gude-gbts-400/specifikace/#section |
||
|
saroj modelár
Príspevkov: 535 Moje modely Poslať správu |

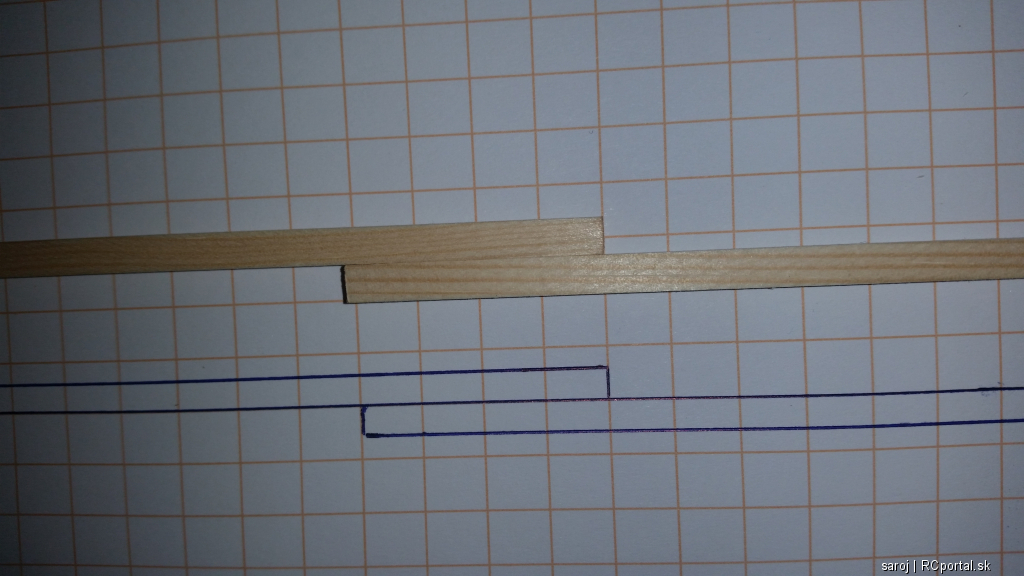

 Takto som to z popisu pochopil. Nože daj nejaké foto, ako sa to dá z tohoto vybrúsiť. |
||
|
Fasciman modelár
Príspevkov: 914 Moje modely Poslať správu |
Tiež si to neviem predstaviť. Iba ak do esíčka. |
||
|
majsterko modelár
Príspevkov: 676 Moje modely Poslať správu |
Presne tak,do esíčka.Máš úplnú pravdu Fasciman.Inak si to neviem predstaviť ani ja.Jedine že by to misoB4K myslel tak,zlepiť lišty na plocho v oblúku a zabrúsiť do plynulého prechodu podľa tvaru trupu(aj tak by to bolo podstatne oslabené).Ale to nie je Vladov prípad.On spája lišty v miernom oblúku,kde to nemá šancu takto urobiť,nakoľko by to zrejme prebrúsil. |
||
|
VladoVrancik modelár
Príspevkov: 1757 Moje modely Poslať správu |
Ja tomu neako nerozumiem aky je rozdiel ked listy zrezem pod uhlom a zlepim bude tam spoj dajme tomu 20mm a ked ich zlepim na plocho kde bude spoj tiez 20mm preco je ten zrezany pevnejsi? |
||
|
Jaroslav Kadlic modelár
Príspevkov: 356 Moje modely Poslať správu |
Na tanierovke zbrúsim do úkosu obidve naraz a zlepím . Už som nejakú tú lištu na model prilepil . Len stavaj ďalej a sprostostí si nevšímaj. Chalani Ti dobre radia. Tiež mám v pláne s b17 postaviť. Asi tak. |
||
|
komarek modelár
Príspevkov: 159 Moje modely Poslať správu |
Vlado, když to spojíš úkosem, tak budeš mít nosník o stejném průřezu po celé délce bez přesazení a když to přeženu do extrému i menší hmotnost.(i když u tvého nosníku toho moc neušetříš) Gram ke gramu a nakonci zjistíš kolik si ušetřil hmotnosti. I pevnost ve smyku bude asi lepší. |
||
|
VladoVrancik modelár
Príspevkov: 1757 Moje modely Poslať správu |
Cize ak to spravne chapem je to ciste iba o vzhlade a o vahe.Tie nosniky som samozrejme prerobil lepim ich pod ukosom a spoj davam vzdy na priecku. 3 nosniky su ale aj v plane iba prekladane tie som nechal tak. Cez noc to necham poriadne zaschnut a zajtra budem odrezavat presahujuce nosniky. |
||
|
PeePo modelár
Príspevkov: 1037 Moje modely Poslať správu |
píše o pevnosti v šmyku, treba si pozrieť trošku základy pevnosti/pružnosti materialov atď, to by mohol každý modelár čo stavá modely ovládať  alebo len čítať v starých modelároch, tam toho je dosť. Mne čiítanie starých modelárov dosť pomohlo, aj ked sa technologie odvtedy zmenili, ale ako lepiť nosníky sa nezmenili. |
||
|
VladoVrancik modelár
Príspevkov: 1757 Moje modely Poslať správu |
PeePo takze tvrdiz ze ak zrezem nosnik a bude tam spoj 10-15mm bude to prevnejsie v smiku ako ked ich zlepim vedla seba s presahom 40-60mm? Dalsia vec konstrukter ktory kreslil tento plan zrejme tiez nepouzival vas postup kedze v rebrach su drazky na dve listy vedla seba (aspom ja som to tak pochopil ak sa mylil prosim opravte ma). Nechcem tu znevazovat vase postupi viem ze ste 100x skusenejsi ako ja ale tomuto proste neuverim. PeePo radis precitaj si toto dalsi poradi precitaj druhe potom pohon potom vrtulu potom aerodinamiku no cize ak clovek chce postavit lietadlo musi byt prinajmensom raketovy fizik. Chalani prepacte ale uz zase vidim ako sa to tu zrvtne radsej uz dalsie fotky nebudem ani pridavat.Viez ze to lietadlo nebude dokonale ale je to moj prvy pokus akl sa mi nepodari a nebude to lietat nic sa nestane budem kupovat hotove modeli ako drtiva vecsina ludi a lietat s nimi. |
||
|
PeePo modelár
Príspevkov: 1037 Moje modely Poslať správu |

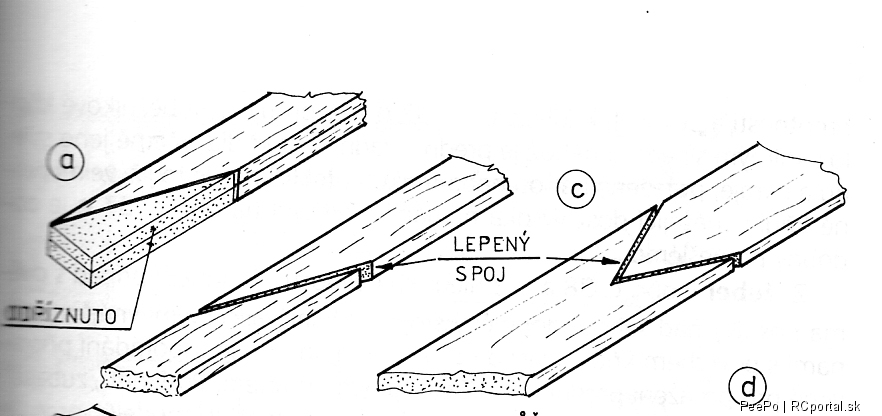

prečo porovnavať 10-15mm a 40-60mm? tam ide aj o tom že ako posobia sily na ten nosnik ako celok, nie len na ten spoj. Fotka plánu by sa hodila aby sme to videli aj my, ako je to tam. tak zbytočne ti radiť ked "proste neuveriš". raketový fyzik netreba byť, deti na krúžkoch sa raketovú fyziku neučia ale vedúci ich učí ako spájať nosníky. Ked dávaš iný motor na model tak je jasné že si treba dačo prečítať, pohľadať aby si vedel aký motor tam ide, potom podla toho vrtulu vybrat atď, ja neviem čo riešiš toto sú triviálne veci. Netreba sa hned urážať A ked neveríš nám tak možno Pánovi J. Lněničkovi budeš  |
||
|
lucik modelár
Príspevkov: 452 Moje modely Poslať správu |

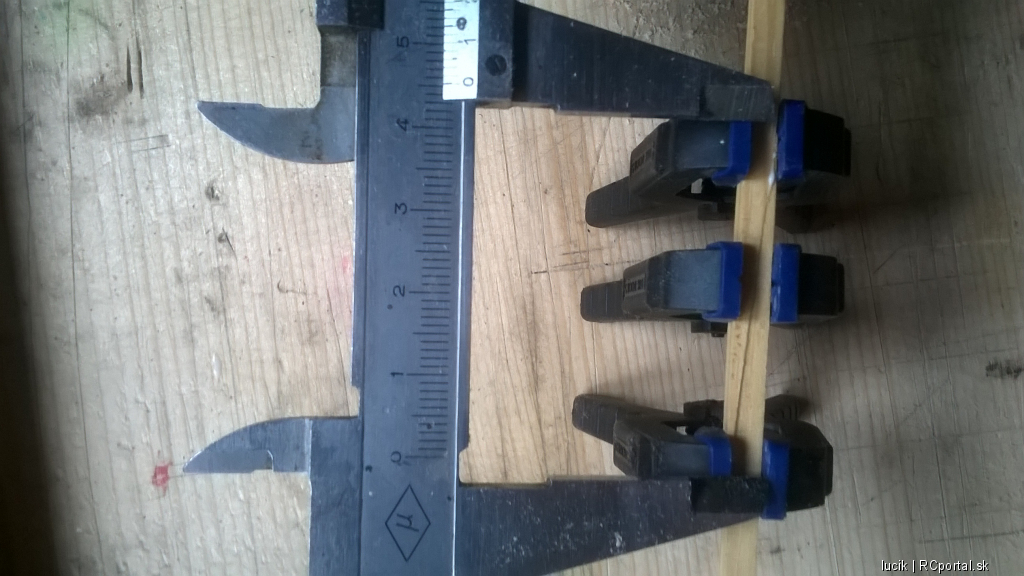

 Vlado nie 10-15mm.Toto som spravil len na ukazku rucne bez kotucovej brúskyani sveraka,len som si listy dal k sebe a obrusil cca 10sekund a bac 45mm!Ale neboj stavaj,hlavne sa pytaj keď ti je niečo nejasné ,rád ti poradim aj ostatný verim tomu .A fot a stavaj a znova do okola nech sa to tu neplní iba ARF,BNF,RTF modelmi  Vlado nevidim do planu,ale ak to je nad krídlom nemá tam byt možno zdvojený nosník koli pevnosti?Možno aj preto tie drážky sú hlbšie. |
||
|
VladoVrancik modelár
Príspevkov: 1757 Moje modely Poslať správu |

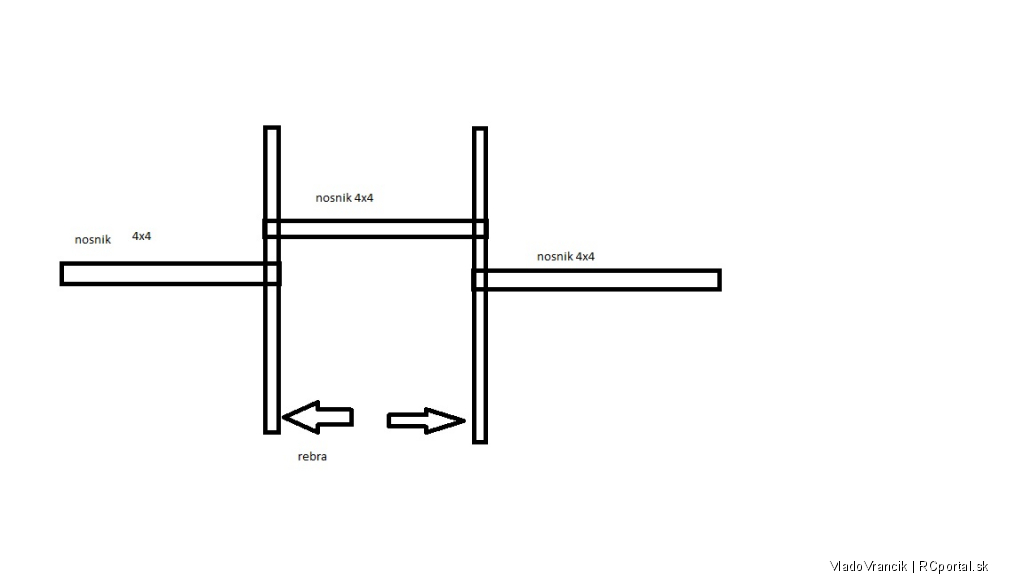

PeePo neurazil som sa ale ked som polozil otazku vsetci ste boly ticho len Jirka mi odpisal.A nejde tu ani tak o to ze neverim ale pokial mi to niekto nevysvetli tak aby to moj sedliacky rozum pochopil budem si mysliet svoje. Navyse na trup ide este pevny potah ten tie rebra stejne spevni tak naco sa zdrovat presnym rezanim uhlov Peter ano je to pekne urcite to bude aj drzat ale ja lepim nosnik 3x3mm tam asi 45mm obrusit nebude take lahke. Plan sem neviem dal lebo ma viac ako 500mb ale je to presne toto lietadlo: https://aerofred.com/details.php?image_id=96236&mode=search Rebra su presne takto vyrezane mne z toho vychadza taketo spajanie  |
||
|
lucik modelár
Príspevkov: 452 Moje modely Poslať správu |
Ten môj 4x4 to až taký rozdiel neni. |
||
|
majsterko modelár
Príspevkov: 676 Moje modely Poslať správu |
Páni.Nechcem si Vlada zastávať,ani ho podcenovať ale potom kritizujete,že kvôli jeho modelu sa napísalo,povedzme 17 strán.Ale uvedomte si,že z tých 17 strán ste vy napísali 15 Vlado,ako napísal Peťo:stavaj,lep,makaj a z príspevkov si zober to,čo sa Ti hodí.Je to Tvoj model,Ty do neho investuješ peniaze a či bude lietať a ako je to len a len na Tebe.Ja keď staviam model,dávam sem fotky,okomentujem ich,prečítam si komentáre a to je všetko.Robím si tak,ako uznám za vhodné.Keby si mal počúvať všetkých a riadiť sa podľa každého čo Ti niečo poradí-asi by si sa zbláznil.Prajem hodne úspechov a nech sa Ti darí. |
