Technické parametre
Výrobca: Ja
Rozpätie: 0 mm
Hmotnosť: 0 g
Kategória: Lode - motorové
Dĺžka: 990 mm
Materiál: Laminat, mosadz, dural, nerez, rozne druhy dreva
Motor: lezaty parny 2 valec so supatkovym rozvodom
Popis

Na sutazi parnikov v Kutoch ma Cesky priatelia prehovarali nech postavim kolesovy parnik.
Kedze sa mi vzdy take nieco pacilo, rozhodnutie padlo velmi rychlo.
Pohladal som plany na internete, pozorpraval, popisal s kamaratmi a bolo rozhodnute , predlohou by mi mal byt parnik Eppleton Hall, ale nepojde o maketu.
Kedze stavba trupu by mi zabrala cca pol roka, a v Maji 2015 je Vyzlovka, rozhodol som sa pre laminatovy trup s produkcie Peta Mikulku.
Lod bude dlha 990 mm, bude ju pohanat lezaty dvojvalec, podla vlastneho planu.
Diely ako pohonne kolesa, lopatky kolesa, drziaky lozisk motora som si dal vyrezat laserom, vsetko ostatne bude vlastnej vyroby.

Snad potesim mojou stavbou rovnako ako ja infikovanych ludi

ID Modelu: AM5053 | Zobrazenia: 10949 | Pridané: 8. 12. 2014 o 09:43 | Autor: darco2


Unasac lopatkoveho kolesa -…


Vyvrtat diery a nasledne…


Hotovy…


Spolocne s kolesami -…


V pozadi vidiet…


Kazde koleso bude mat 7…


Distancne podlozky, na kazde…


Zaletovane…


Koleso s lopatkami, este je…


Nalepne…


Z vnutra prelaminovane jednou…


Detail


Prevodovka na pohon…

1 2 3
Autor Správa
darco2
modelár

Príspevkov: 804

Moje modely
Poslať správu
Autor: darco2 Správa zaslaná: 21. 1. 2015 o 07:59
Este uvidime aka bude ta lodicka ale teoria je ze by mohla byt pekna a dokonca by mohla aj plavat..

Konecne som usadil bocnice, nalepil ich na epoxid a z vnutornej strany som trup spevnil jednou vrstvou 80g sklennej tkaniny.
Nasledovat budu puzdra na kormidlo a zalaminovanie priestoru pre vrtulu.
Pridane foto do galerie
Bydlisko: Malinovo ( 51 rokov )
darco2
modelár

Príspevkov: 804

Moje modely
Poslať správu
Autor: darco2 Správa zaslaná: 23. 2. 2015 o 07:41
Aby bolo cim nahanat kolesa na parnicku, rozhodol som sa cast prevodu riesit ozubenymi kolesami.
prevod medzi motorom a prevodovkou bude polyuretanovym kruzkom.. ked na tom fungovali kedysi kazetaky tak preco by nemala fungovat aj lod..
Tym si zabezpecim aj jednoduchu demontaz samostanych dielov.. nech nemusim kvoli udrzbe rozoberat vzdy celu lod.

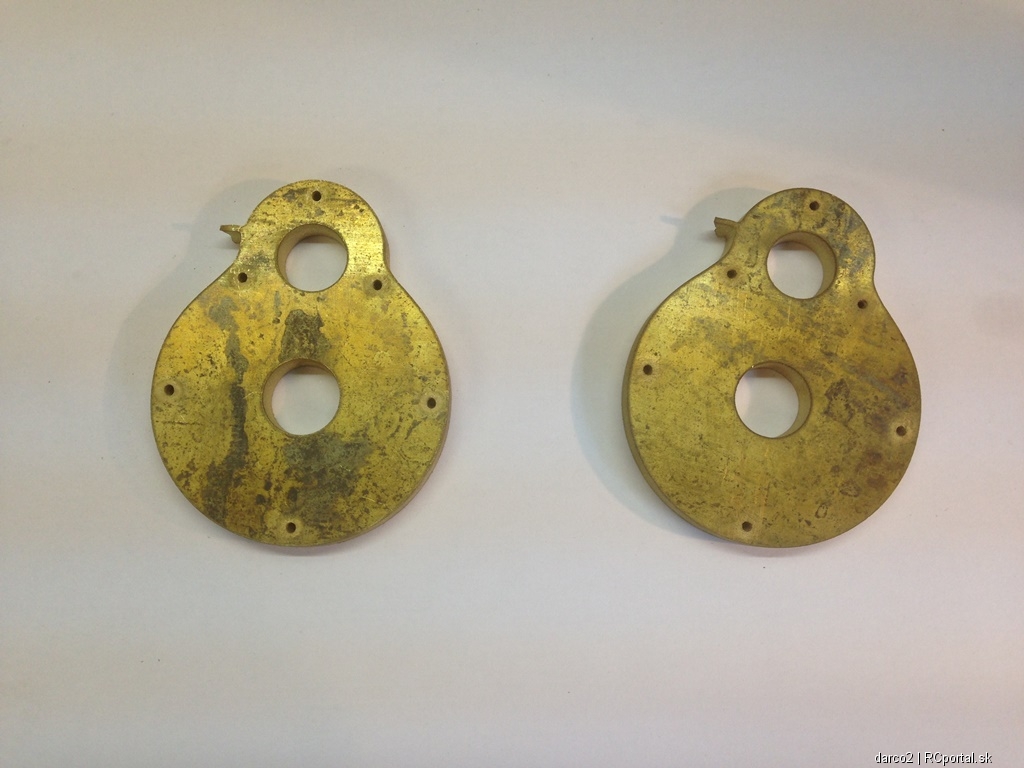

vyrezane drziaky lozisk prevodovky, jedna diera 12 a druha 13mm kedze som musel pouzit 5 a 6mm hriadel na kolesa

Pre presne dokoncenie dier na loziska som ich zosroboval dokopy

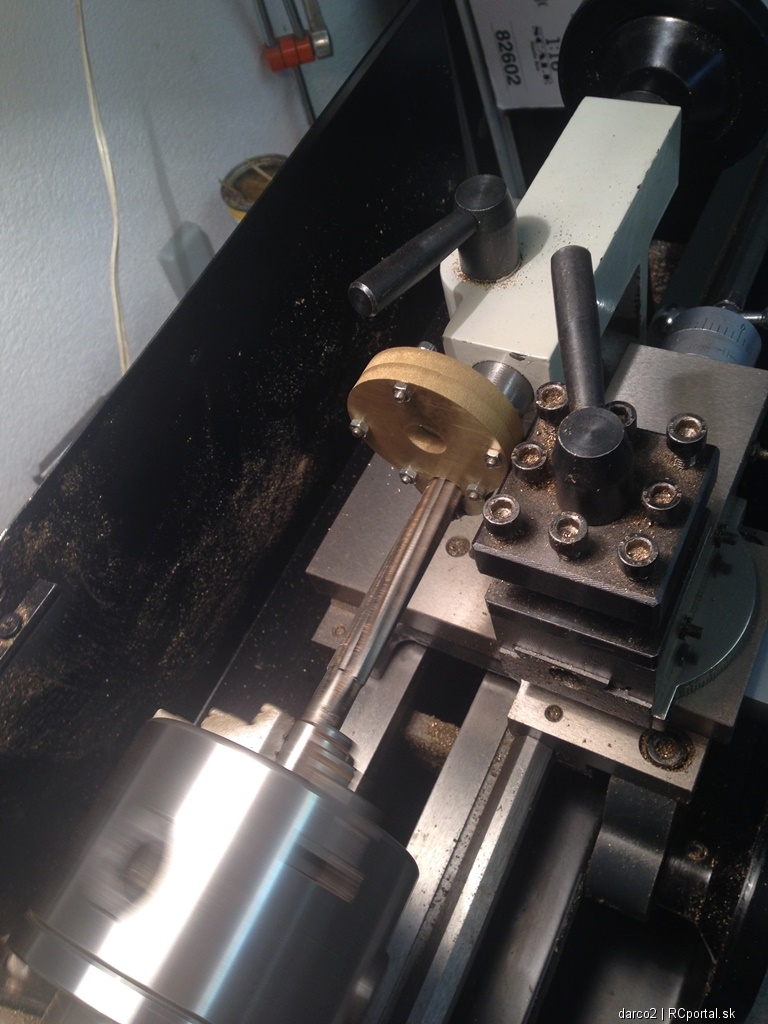

pomoz si ako mozes.. takze takto nejak som prebehol diery vystruznikom.. na presny rozmer..

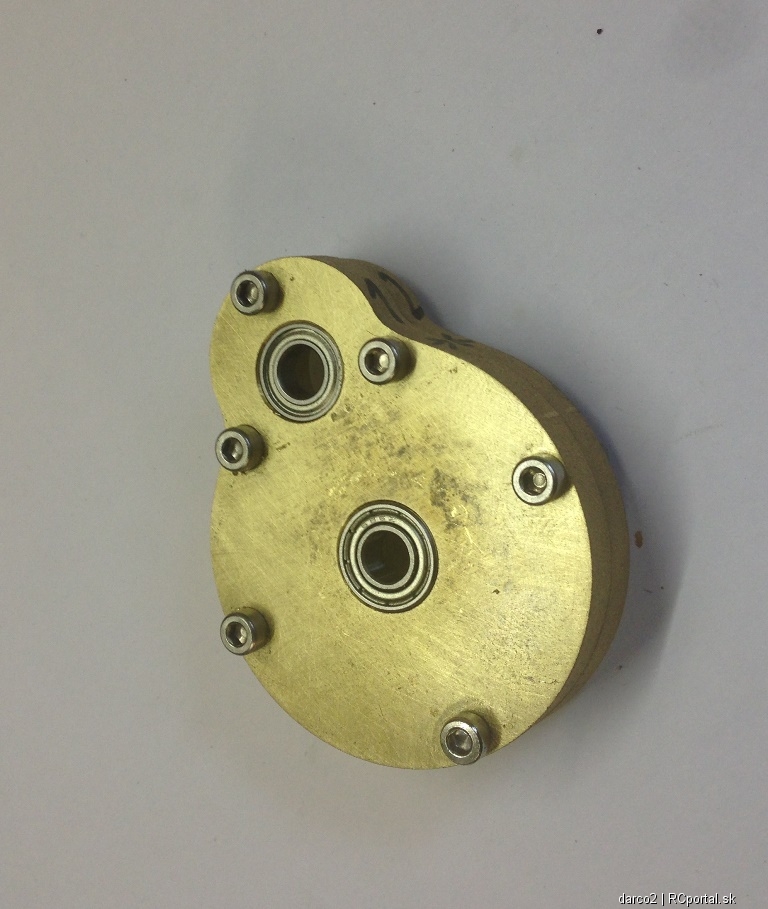

Osadene loziska


akurat sa mala chybicka stala.. objednaval som si loziska 5x12x5, cinan mi poslal 5x14x5, takze som musel objednat nove... a dufam ze pridu uz spravne..
pri cene 2,20€ to prezijem
verim ze aj pre tie 5x14x5 najdem vyuzitie.
Bydlisko: Malinovo ( 51 rokov )
darco2
modelár

Príspevkov: 804

Moje modely
Poslať správu
Autor: darco2 Správa zaslaná: 17. 3. 2015 o 07:34
Davno som nepridal ziadny prispevok...
Bol som dva tyzdne mimo takze lodicky odpocivali a ja s nimi..
Na kolesaciku su vlepene puzdra na hriadel, pripravene puzdro kormidla na vlepenie - este treba ofrezovat, vyvrtat spodny uchyt , zabehnuta prevodovka - problem s loziskami vyrieseny.. musel som to prerobit na 5x14x5 mm .
Este doladit sponovak na O-kruzok a mozem zalepit konzoly na motor do lode..
Bohuzial foto nie je.. nejak som sa pozabudol a nefotil som..
Zajtra dodam aspon foto aktualneho stavu.. aj ked su to vsetko len malickosti..
Bydlisko: Malinovo ( 51 rokov )
darco2
modelár

Príspevkov: 804

Moje modely
Poslať správu
Autor: darco2 Správa zaslaná: 18. 3. 2015 o 10:00

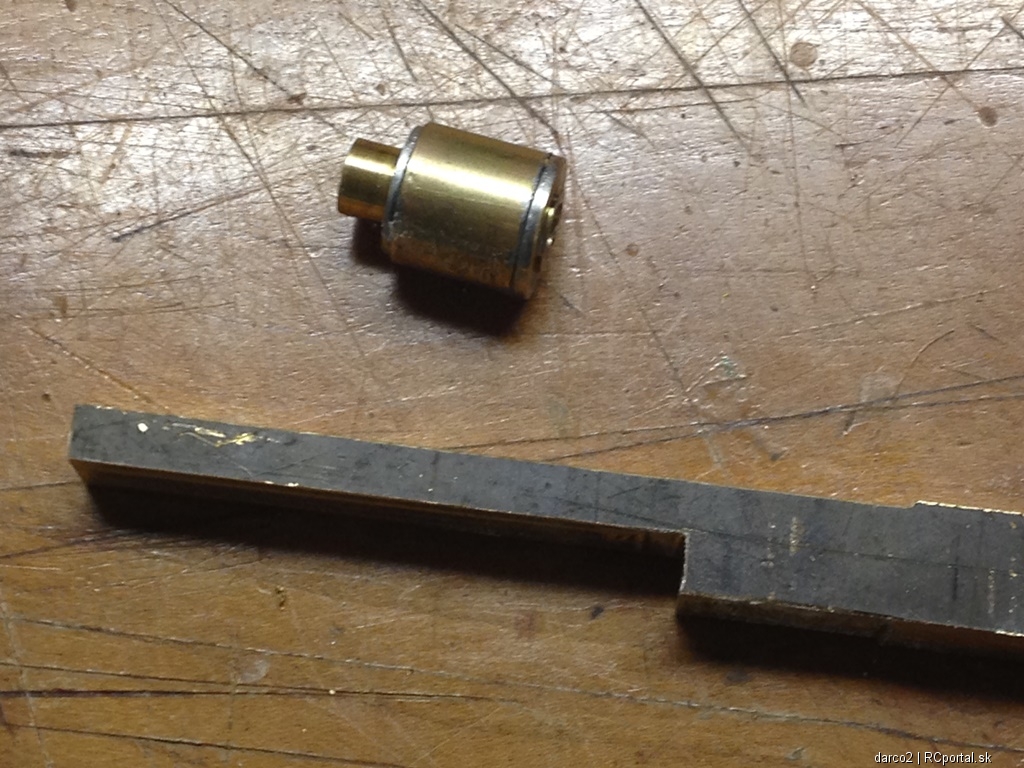

Konecne som sa dokopal vcera a vyrobil som puzdro na hriadel kormidla a vyrobil som ciastocne spodny drziak kormidla.

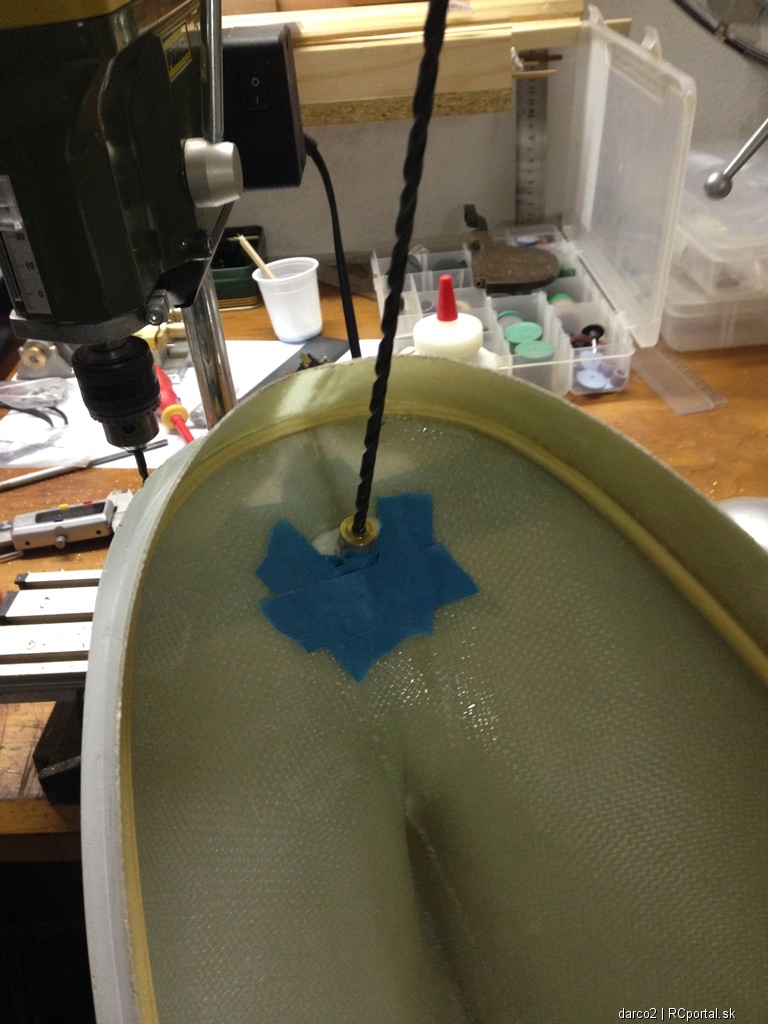

Zalepene, ako voditko pouzity 30 cm dlhy vrtak
Bydlisko: Malinovo ( 51 rokov )
Othello
modelár

Príspevkov: 2216

Moje modely
Poslať správu
Autor: Othello Správa zaslaná: 18. 3. 2015 o 10:06
Puzdro nie, puzdierko ano
Bydlisko: Senec ( 43 rokov )
Jameson
modelár

Príspevkov: 221

Moje modely
Poslať správu
Autor: Jameson Správa zaslaná: 18. 3. 2015 o 11:28
Pánabeka, paráda, už teraz ticho závidím!
Bydlisko: Bratislava ( 47 rokov )
darco2
modelár

Príspevkov: 804

Moje modely
Poslať správu
Autor: darco2 Správa zaslaná: 19. 3. 2015 o 08:57

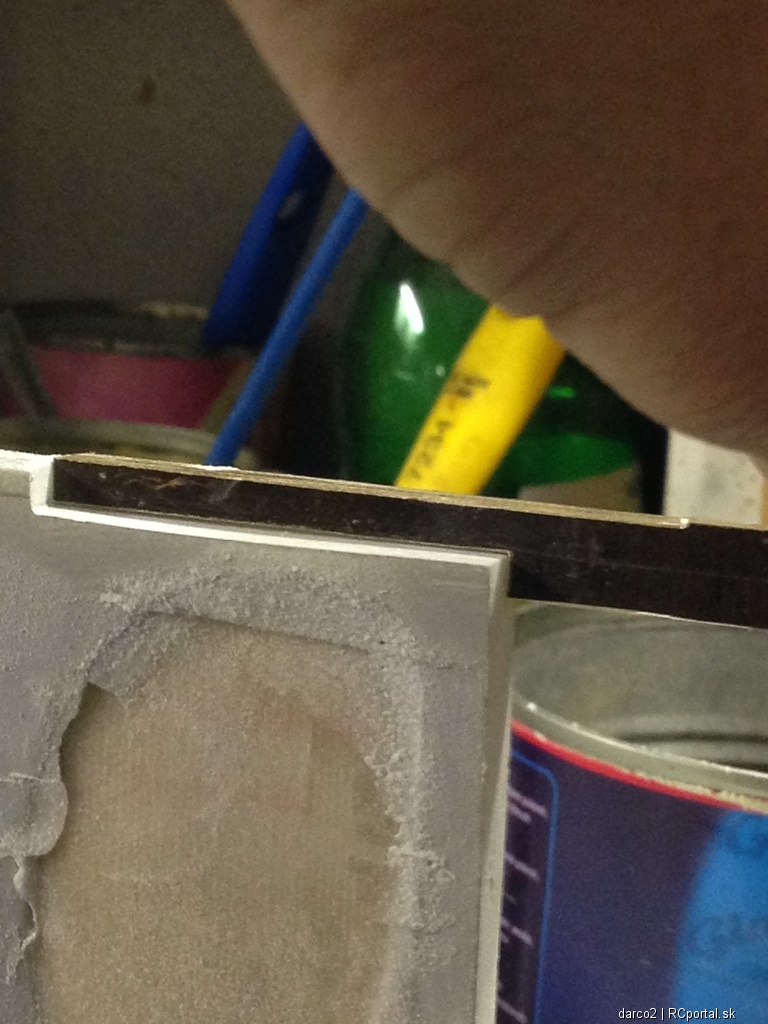

Vcera som dal tomu hnusnemu spodnemu drziaku podobu ....
Bydlisko: Malinovo ( 51 rokov )
Othello
modelár

Príspevkov: 2216

Moje modely
Poslať správu
Autor: Othello Správa zaslaná: 19. 3. 2015 o 12:52
A ja ten moj drziacik na titana som ani len nezacal robit.
popravde ani nieje z coho.
Asi to spravim z normalnej zeleznej pasoviny a bude.
A potom ta hrdza bude robit patinu
Bydlisko: Senec ( 43 rokov )
StefanAbel
modelár

Príspevkov: 846

Moje modely
Poslať správu
Autor: StefanAbel Správa zaslaná: 26. 3. 2015 o 19:47
Ahoj. Aký bude výtlak, máš ho už odmeraný ? lebo som videl kolesový parník majsta parnikárou, p. Špinara a kôli stabilite musel pod trup, umiestniť bombu závažie ako na plachetniciach inakbudeš mať asi problémy pre plavbe. lepší parník kolesový som nevidel . boli sme sa pozrieť naňho na ME aj s Mikulkom. no uvidíš .ono taká lodička keď sa začne húpať tak zaberá raz pravá raz ľavá strana.a tá bomba ho stabilizuje.
Bydlisko: Bratislava
darco2
modelár

Príspevkov: 804

Moje modely
Poslať správu
Autor: darco2 Správa zaslaná: 26. 3. 2015 o 21:35
Ahoj,

robim vsetko tak aby som dostal tazisko pod hladinu vody..
Samozrejme ze kotol bude aj nad hladinou..
Vo sa tyka zavazia, rozmyslal som nad tym, je mozne ze take nieco vyrobim ked budem potrebovat dovazit lod..
Kolesakov je malo, tak sa tazko zhanaju nejake rady
Bydlisko: Malinovo ( 51 rokov )
StefanAbel
modelár

Príspevkov: 846

Moje modely
Poslať správu
Autor: StefanAbel Správa zaslaná: 27. 3. 2015 o 10:26
Naklesli si risku ponoru, lod hod do vody,vane a nahádž do nej čokolvek ťažké aby bola na čiare. potom to čo si nahádzal odváž spočítaj, abudeč vediel celkovú váho lode. potom odváž strojovňu,a j s vodou, všetky blbosti a nastavby ak nemáš odhadni spočítaj a uvidíš, či budeš ,môcť dovážiť a kolko Totišto ponor lopatiek je dôležitý ved vieš prečo.To nastavenie lopatiek ovládané je ssupe. a dôležité pre účinnosť
Bydlisko: Bratislava
peterzak37
modelár

Príspevkov: 2643

Moje modely
Poslať správu
Autor: peterzak37 Správa zaslaná: 27. 3. 2015 o 12:43
Neviem, akou to bude mat nastavbu, ale robil by som ju asi z 0,25 mm laminatu, uz iba koli vahe. Potrebujes rozhodne mat vahu nad vodoryskou co najmensiu. A usetrenu vahu dat na dno lode. do kylu.
Bydlisko: Zalesie
darco2
modelár

Príspevkov: 804

Moje modely
Poslať správu
Autor: darco2 Správa zaslaná: 27. 3. 2015 o 12:50
Nadstavba je este hudba buducnosti.. kedze chcem najprv vyskusat ucinost toho mojho vymyslu...
Ale teraz ma prednost Matilda, ta musi plavat ako prva....

kazdopadne vsetkym nad ciarou ponoru budem setrit a tak ako pise Bobo, radsej to potom dovazim pod kyl.
Bydlisko: Malinovo ( 51 rokov )
Bedrich
modelár

Príspevkov: 1

Moje modely
Poslať správu
Autor: Bedrich Správa zaslaná: 29. 9. 2015 o 09:29
Ahoj. Jsem začátečník před důchodem a chci si splnit puberťácký sen - postavit zadokolesový parník. Pracovní- nákladní. Dle tvého příspěvku jsi zběhlý a šikovný. Nic po tobě nechci, jen v budoucnosti prodebatovat případný problém. Mám SKYPE: Bedrich65 . Máš-li zájem, v případě, podiskutovat, ozvi se.
Bedřich.
jezzo01
modelár

Príspevkov: 857

Moje modely
Poslať správu
Autor: jezzo01 Správa zaslaná: 5. 9. 2018 o 12:47
riso, tento projekt pokracuje?
Bydlisko: Piešťany ( 37 rokov )
