Technické parametre
| Výrobca: | vlastní konstrukce |
| Rozpätie: | 1800 mm |
| Hmotnosť: | 9000 g |
| Kategória: | Lietadla - turbíny, EDF |
| Dĺžka: | 2220 mm |
| Materiál: | překližka, balza |
| Motor: | 120 edf Vasa |
Popis
vlastní návrh ve 3D programu, vypáleno laserem, sání dokáže nakrmit až 140 mm edf, prototyp bude zalétán s novým 14 listem 120mm od Vasa.
Zobraziť pokračovanie
ID Modelu: AM2121 | Zobrazenia: 23159 | Pridané: 9. 10. 2012 o 19:52 | Autor: pekos

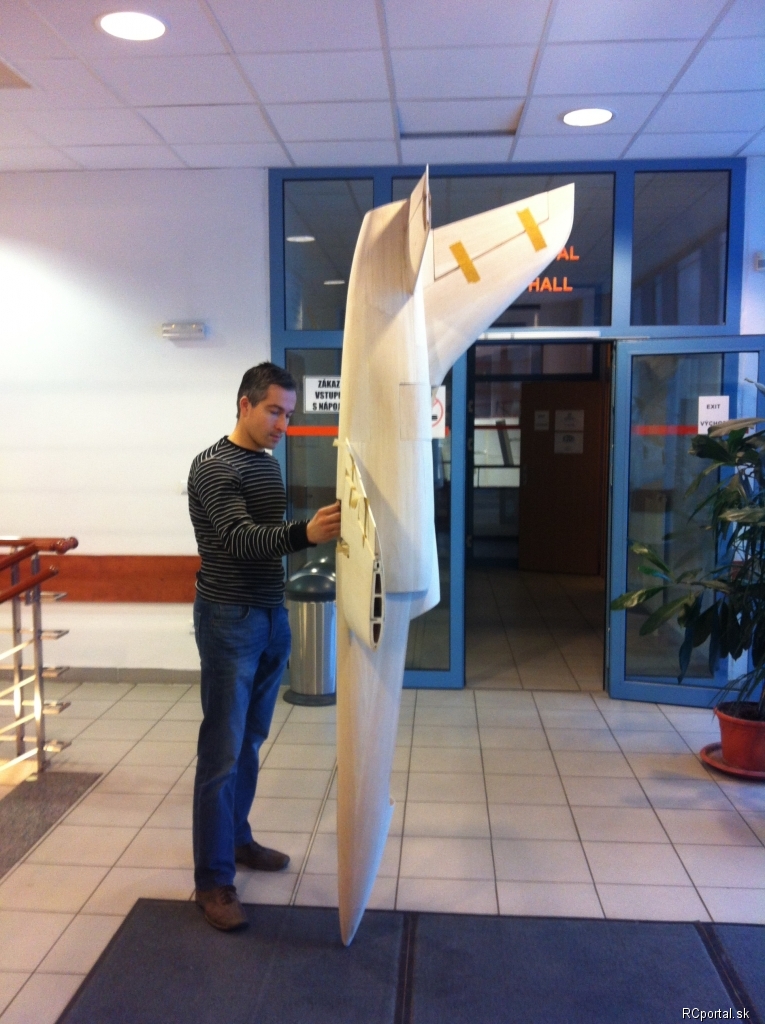

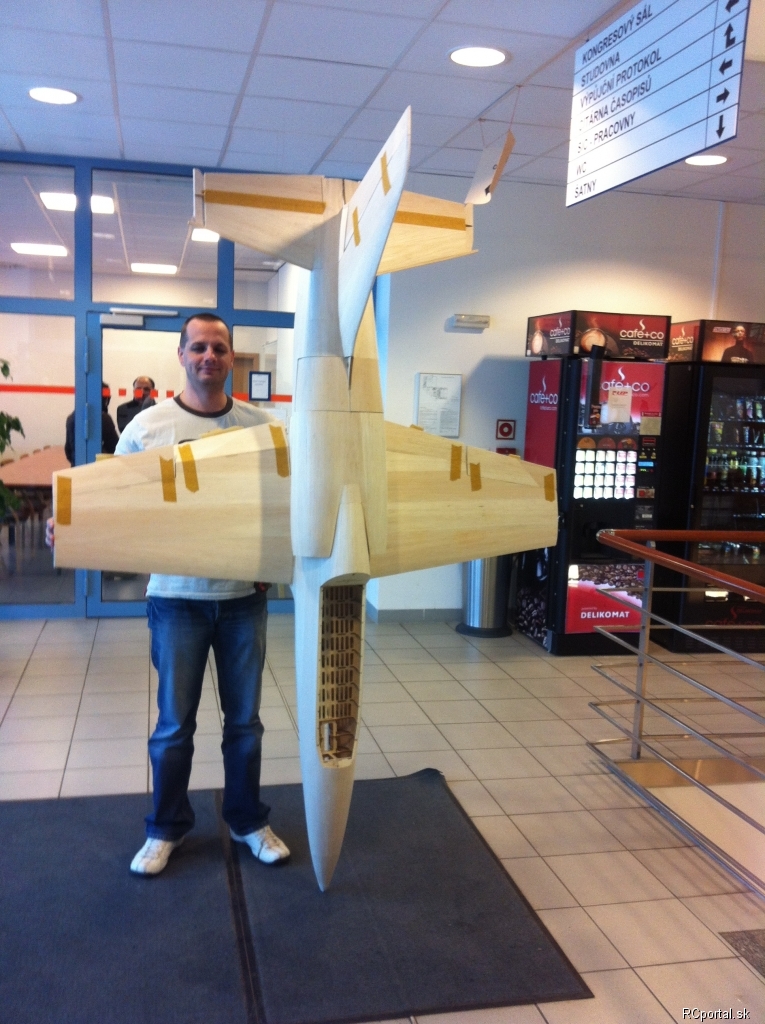

porovnání velikosti :-) bez…

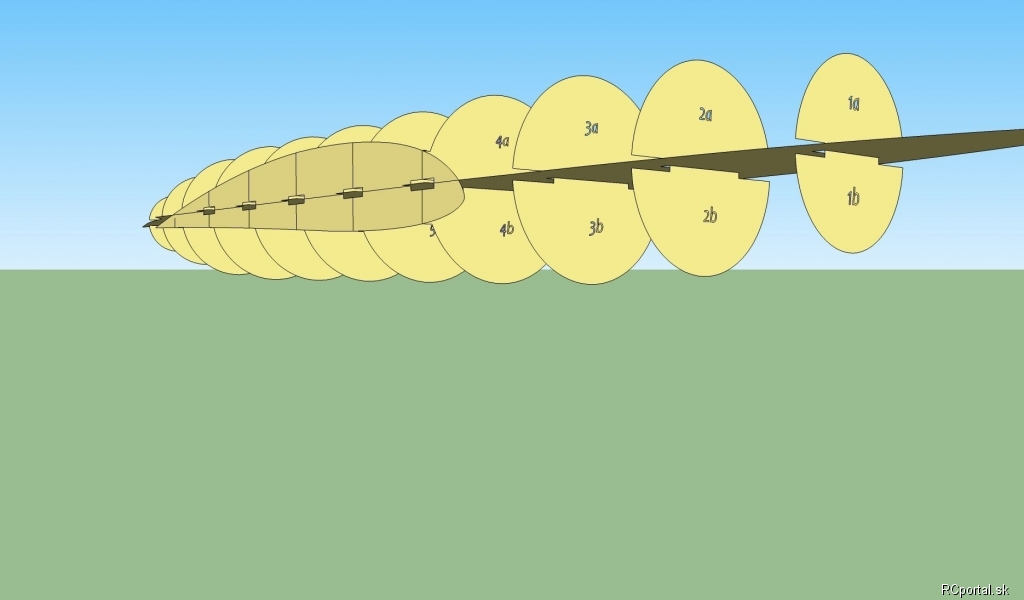

profil rg…

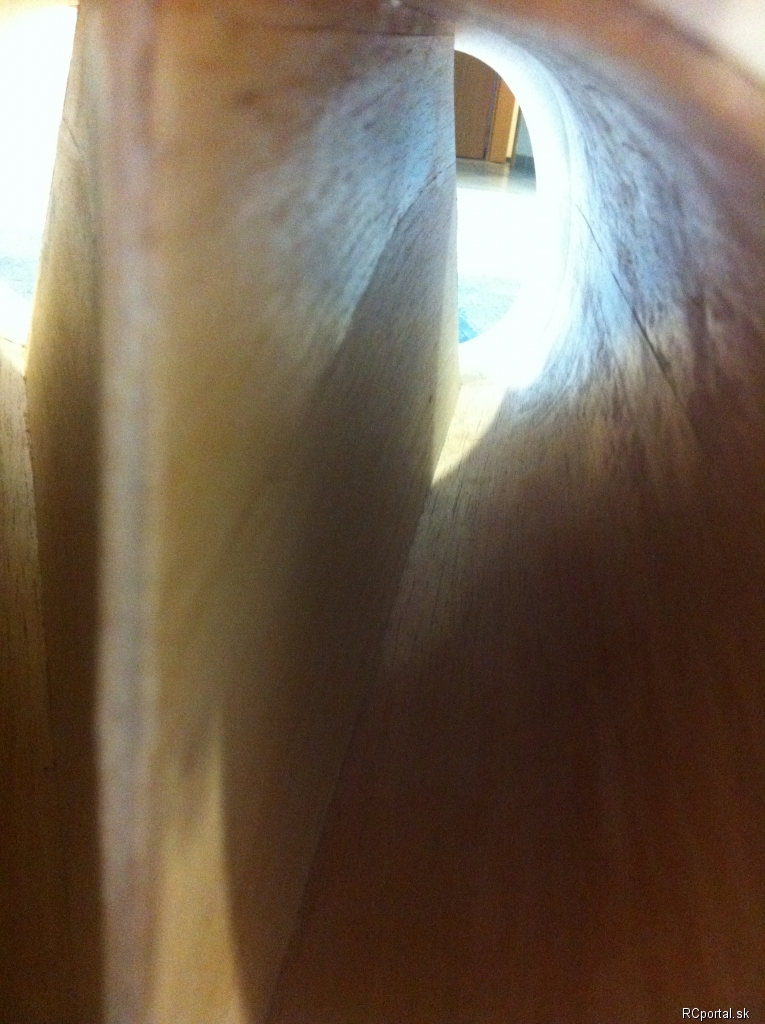

přístup k…

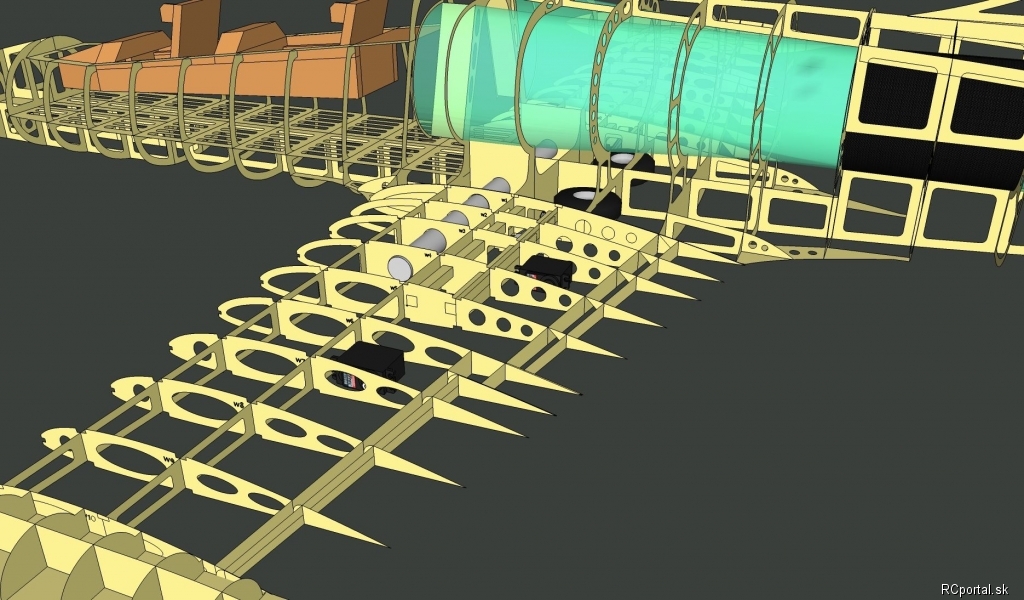

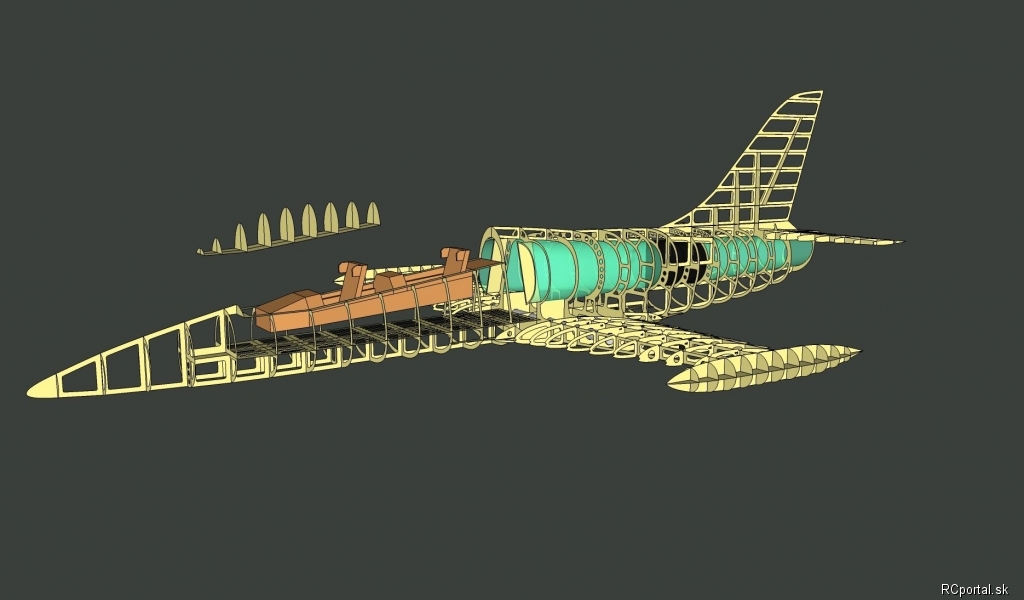

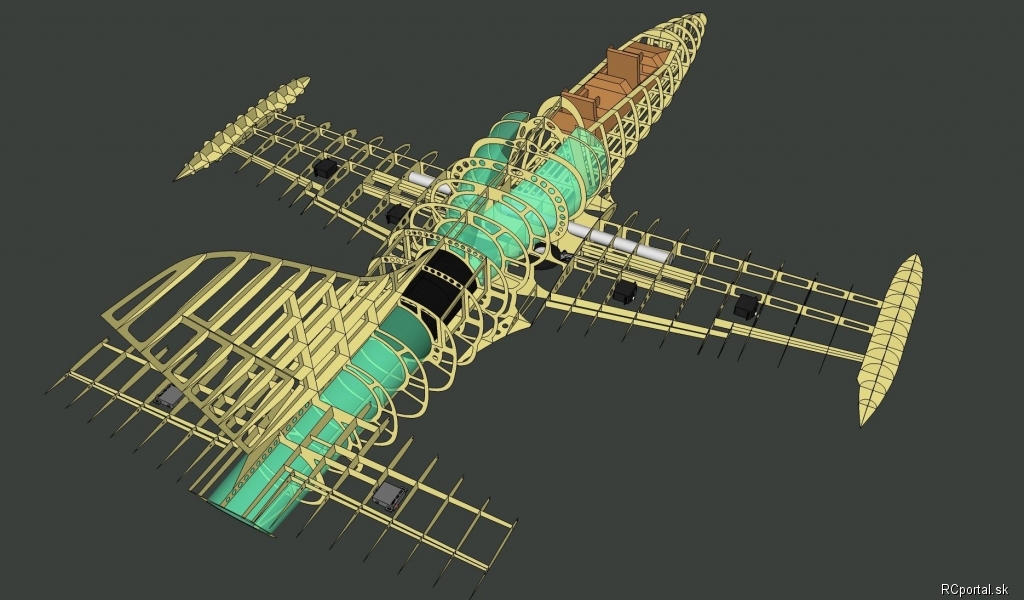

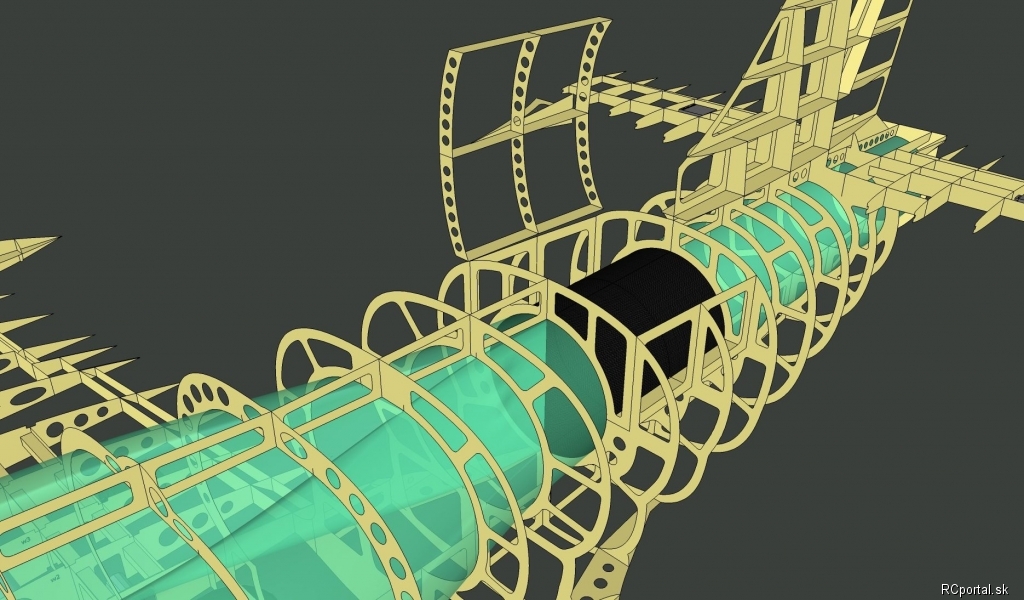

obrázek ze 3D modelu,…
| Autor | Správa | |
|
Othello modelár
Príspevkov: 2216 Moje modely Poslať správu |
Ja by som povedal, ze je to trup na riadny JATCAT. Paradicka stale sledujem. |
|
|
pekos modelár
Príspevkov: 93 Moje modely Poslať správu |
je to tak, ta 120mm tam bude na hraně - už tak nějak opticky. Snad se podaří udržet váhu kolem 8-9kg. |
|
|
pekos modelár
Príspevkov: 93 Moje modely Poslať správu |

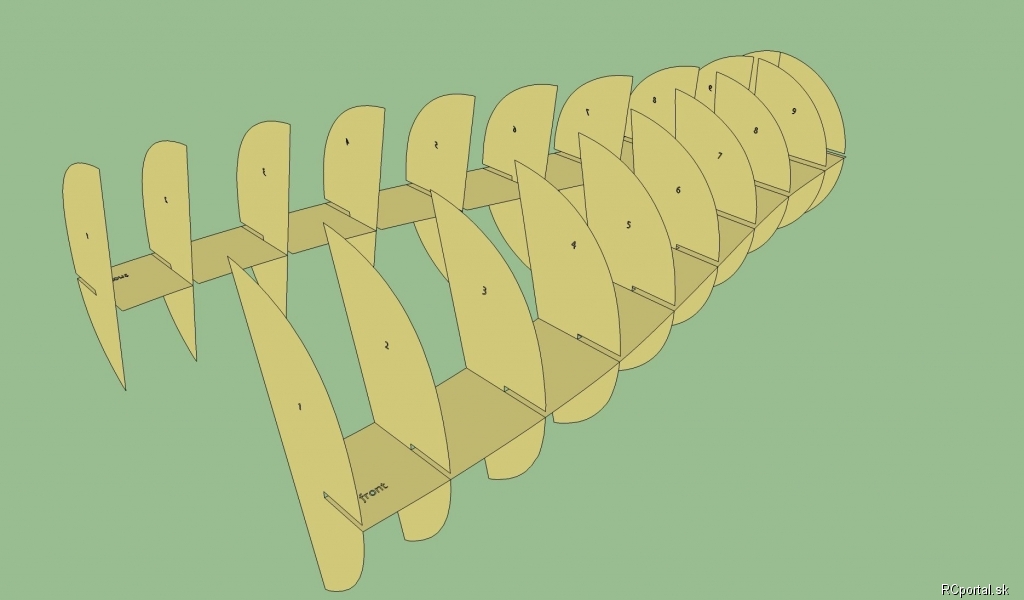

tak mezitím, co vzniká prototyp, dokresluji verzi 2. Je o 5% menší, má méně dílů, kde bylo potřeba, opravil jsem chyby z minulého návrhu. Potrubí je spočítané přesně pro 120mm edf. Doplnil jsem ještě základ kokpitu z balzy 2mm. Profil mh 32. Klapky a křidélka už na sebe nenavazují, je mezi nimi mezera, jak to má být. Nádrže na křídlech jsou kopyta pro laminát, dále bude laminátový předek- téměř ke kabině. Nasadí se na kostru a zalepí. Sání bude laminát, taky jsem už vyřezal kopyta. Otvor pro dmychadlo je menší - lepší torzní tuhost. Slibuju si menší váhu a příjemnější stavbu. No uvidíme..        |
|
|
pekos modelár
Príspevkov: 93 Moje modely Poslať správu |

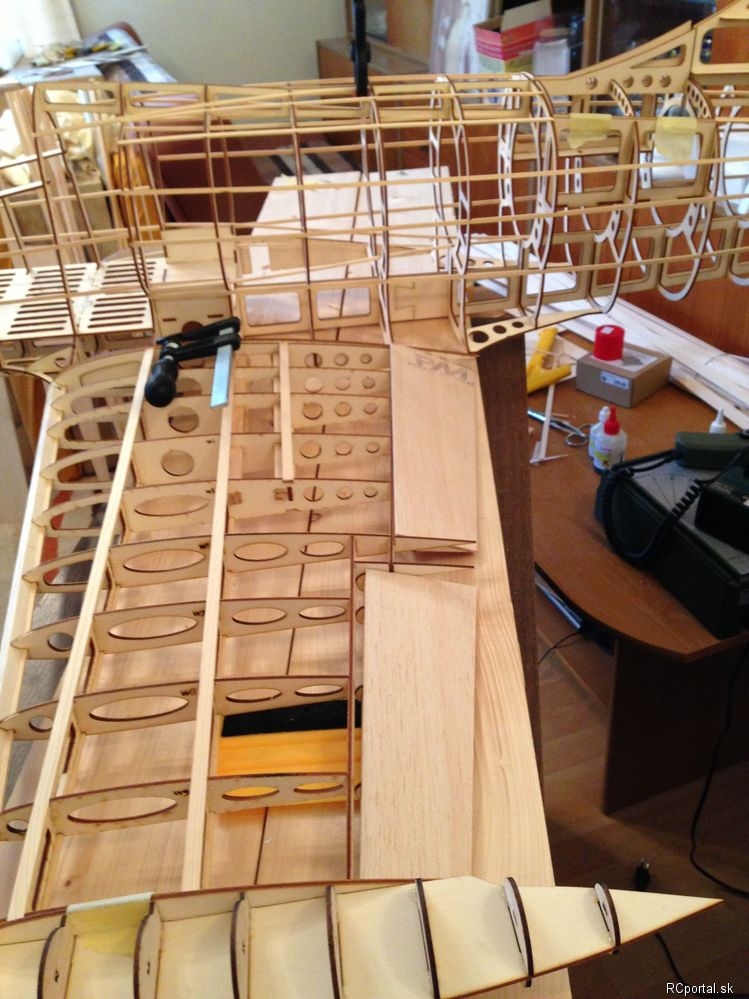

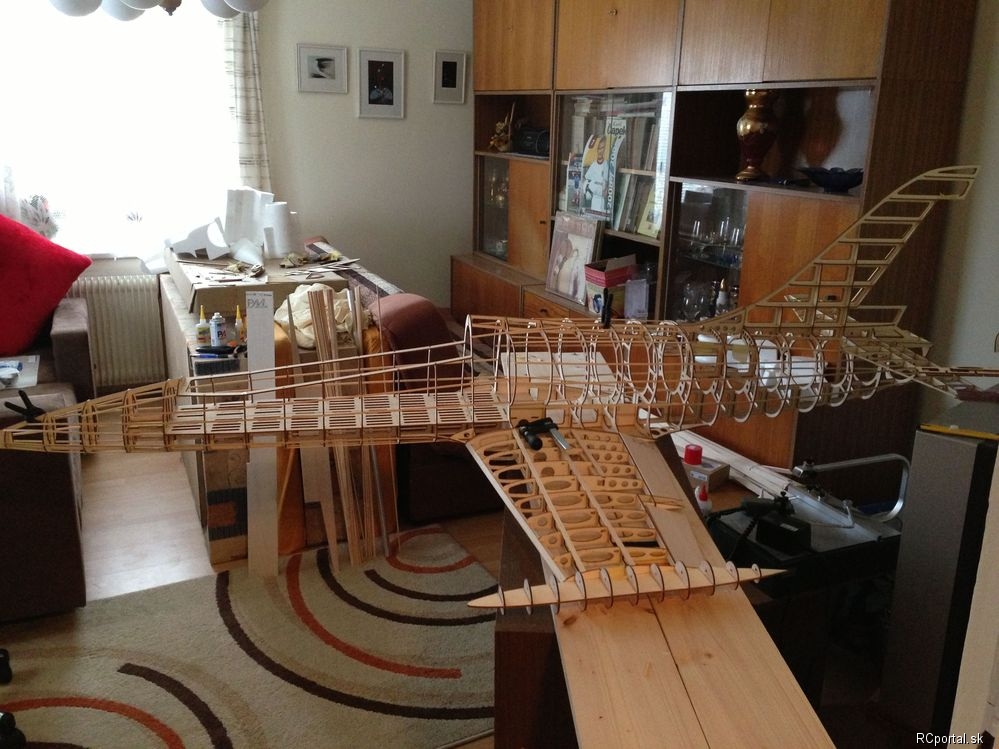

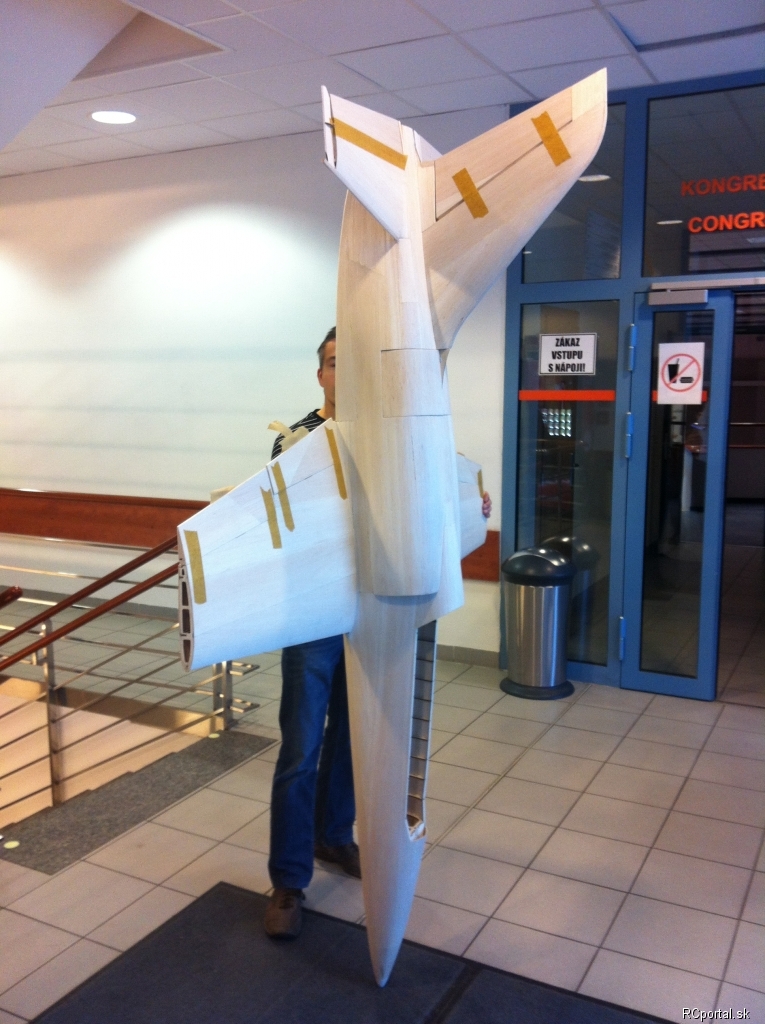

  tak dnes jsem připojil křídla, ještě laminátové nádrže a kabina a pár malých drobností.      |
|
|
pekos modelár
Príspevkov: 93 Moje modely Poslať správu |

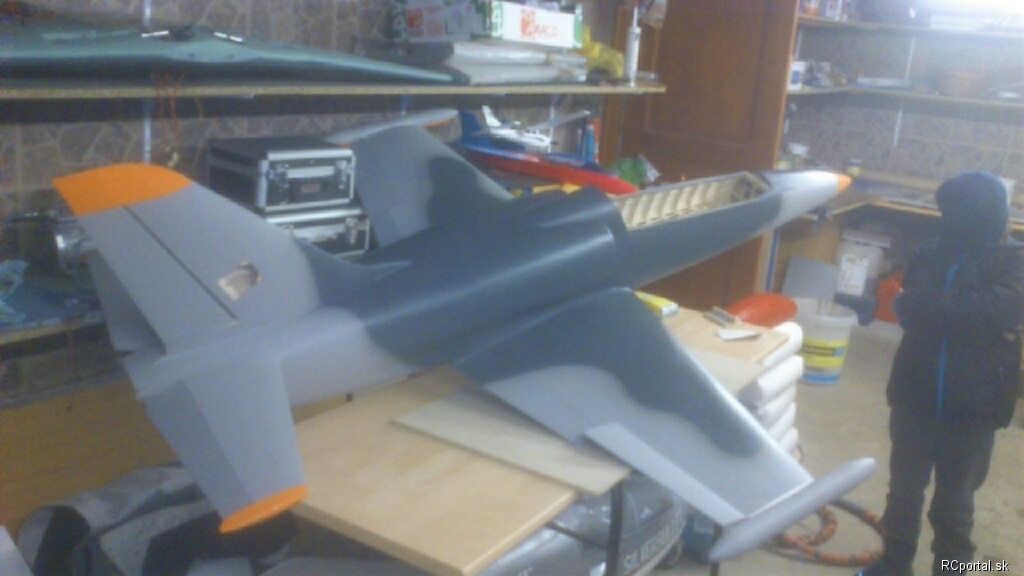

potaženo a začalo barvení  |
|
|
Redlline modelár
Príspevkov: 348 Moje modely Poslať správu |
Kraaaaaaasa do fraaaaasa |
|
|
jetelektropilot modelár
Príspevkov: 302 Moje modely Poslať správu |
Servuste, pozorne sledujem tuto stavbu.No uzasna praca,silno drzim palce ! Nech sa vodi aj nadalej . S pozdravom Martin. |
|
|
jozinko modelár
Príspevkov: 238 Moje modely Poslať správu |
Tak toto už hej fakt sila. Držim palce a tešim sa na dalšie prispevky. |
|
|
pekos modelár
Príspevkov: 93 Moje modely Poslať správu |

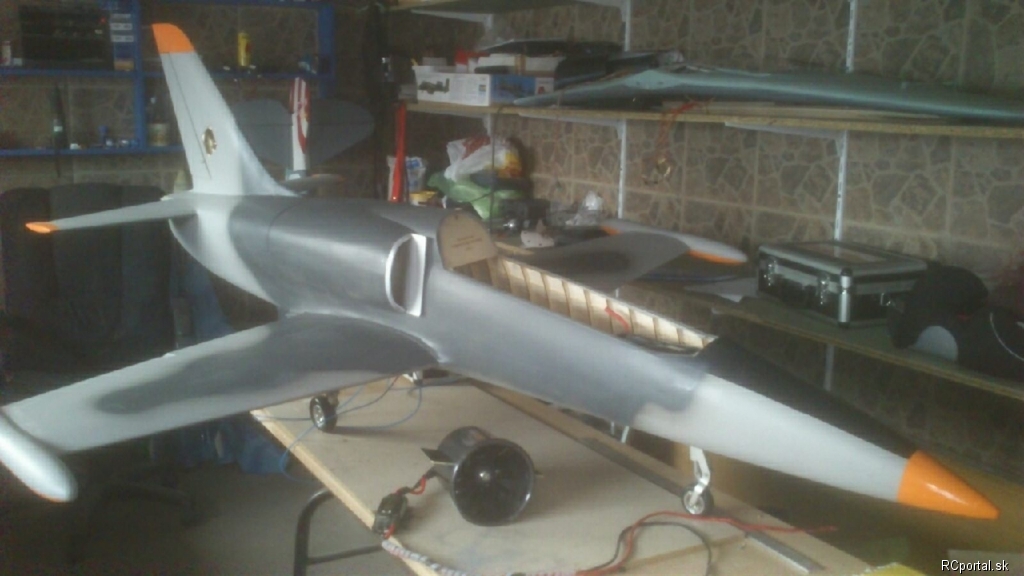

děkuji ještě jedna fotka, je to komplet přelakovaný matt lakem, osazený podvozek, vedle edf 120mm Vasa 14ti list. Na 12ti článek statický tah okolo 7kg. Na 14ti článek už přes 8kg. Foceno pouze mobilem na rychlo, takže kvalita fotky je prostě špatná, no  |
|
|
deno222 modelár
Príspevkov: 4 Moje modely Poslať správu |
Vyzerá parádne, Si frajer. |
|
|
edf modelár
Príspevkov: 517 Moje modely Poslať správu |
pekna praca a drzim palce pri zaletu |
|
|
Flyyer modelár
Príspevkov: 100 Moje modely Poslať správu |
ty vole... raz budem aj ja taky modelar |
|
|
Redlline modelár
Príspevkov: 348 Moje modely Poslať správu |
Taketo nieco by som aj ja prijal doma akurat vo farbe biele albatrosi |
|
|
pekos modelár
Príspevkov: 93 Moje modely Poslať správu |
  můžeš to mít, bude se teď řezat jeden na Slovensko - verze2 - je lepší. To vaše barevné schéma považuju za nejhezčí na Albatrosech. Na prototyp přišla šedá, protože jsem chtěl matnou barvu. |
|
|
Redlline modelár
Príspevkov: 348 Moje modely Poslať správu |
Ale aj ten prototyp je super. Snad niekedy ja som zaciatocnik toto by nemalo dlhu zivotnost |
