Lavočkin La-5FN

Technické parametre

Výrobca:	vlastná
Rozpätie:	980 mm
Hmotnosť:	0 g
Kategória:	Lietadla - elektrické
Dĺžka:	0 mm
Materiál:	Depron, balsa
Motor:	Brushless

Popis

Vlastná stavba podľa papierovej predlohy v mierke 1:10

ID Modelu: AM6380 | Zobrazenia: 8329 | Pridané: 22. 11. 2015 o 21:58 | Autor: Peposan

1 2

Autor

Správa

flyhawk
modelár

Príspevkov: 399

Moje modely
Poslať správu

Autor: flyhawk Správa zaslaná: 26. 11. 2015 o 20:35

Stačil by nábeh ale cca 2 stupne a máš skvelý profil ktorý funguje ako hodinky. Často sa používal aj na eroplánoch z 30-40 rokov. Kde to lietalo kvôli "krídlam" a nie motoru

Bydlisko: Kľačany, okres Hlohovec, SK ( 40 rokov )

Súhlasím +0 (?)

misisko
modelár

Príspevkov: 536

Moje modely
Poslať správu

Autor: misisko Správa zaslaná: 26. 11. 2015 o 20:40

Ako napisal flyhawk urobis najlepsie. Clark Y je dobra volba. Tiez by som to tak riesil. Mam rosostavany swisstrainer s tym istym profilom konciacim YH ckom. Jednoducho sa to stavia a netreba riesit skrutenia.

Súhlasím +0 (?)

Peposan
modelár

Príspevkov: 239

Moje modely
Poslať správu

Autor: Peposan Správa zaslaná: 26. 11. 2015 o 23:56

Fasciman:

Pokiaľ ide o krídlo, aký má tá papierová predloha tvar koreňového a koncového profilu krídla ? Nevieš nafotiť a zverejniť tu foto ? V tomto je dosť ťažko inak radiť, že aký profil je najvhodnejší.

Na negatívy by som sa ja inak pri takomto pôdorysnom tvare krídla vykašľal. Ak by bolo treba, tak ich docieliš aj jemnou výchylkou oboch krídelok smerom hore.

Inak mohutnosť chvostových plôch zväčšením VOP beriem ako správny argument, to by malo byť OK ak ich zväčšíš cca tých 10 percent.

Inak jeden kamarát - modelár (tu pod prezývkou KREZUS) má pomerne čerstvo postavenú polomaketu F4U Corsair, s rozpätím tak cca 850 až 1000 mm (podľa môjho odhadu). Celobalzová ľahká stavba s poťahom krídla 1 mm balzou a potom raz prelaminovaný povrch krídla. Skúsim mu zavolať, že aký profil krídla volil a či ho geometricky alebo aerodynamicky aj "krútil". Vyprovokujem ho, nech sa pozrie na toto vlákno a prípadne nech sa podelí so svojimi radami. Ale ten jeho model ešte nebol vo vzduchu. Avšak aj názory iných môžu byť inšpiratívne.

Opravujem, je to kamarát tu na RC portáli pod prezývkou "JanoP". Už kuká na tento model a diskusiu k nemu.

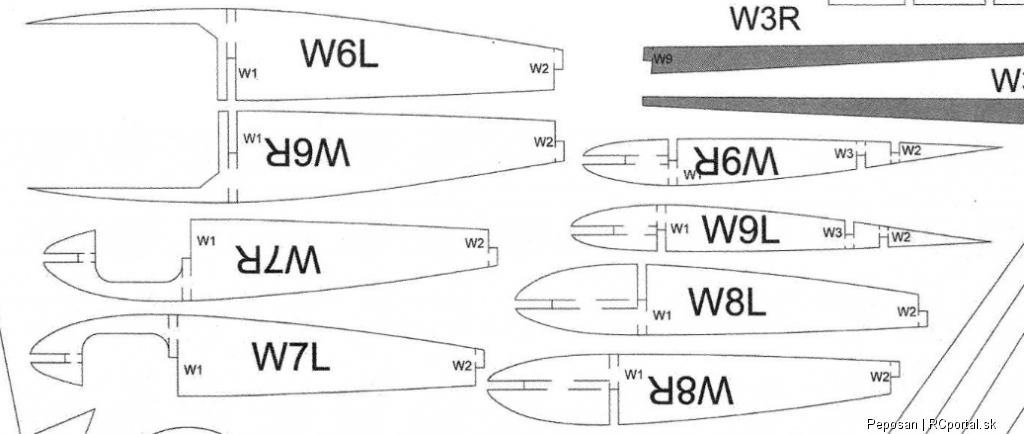

Tu prikladam profily z vystrihovacky

( 46 rokov )

Súhlasím +0 (?)

Fasciman
modelár

Príspevkov: 914

Moje modely
Poslať správu

Autor: Fasciman Správa zaslaná: 27. 11. 2015 o 06:19

Aha, takže či už zvolíš Clark Y cez rašplovú interpoláciu do prechodu na Clark YH alebo E205 s podložením odtokovky cca 2 až 3 mm na konci krídla, tak ani v podstate nebudeš ďaleko od toho tvaru. Super.

Bydlisko: Banská Bystrica ( 53 rokov )

Súhlasím +0 (?)

Joba
modelár

Príspevkov: 1405

Moje modely
Poslať správu

Autor: Joba Správa zaslaná: 27. 11. 2015 o 20:06

JanoP:

Tak ten Paľov kamarát už nemá prezývku Krezus, ale JanoP. Corsair má profil Naca 2412 a negatívy cca 1,5 st. Ak sa nemýlim, tak kombaťáci dávajú na podobné modely často profil Eppler 205 (má rovnú spodnú stranu) a tiež to krížia do negatívu.

Neviem že by sa používal eppler aspoň u nás určite nie ,CLARK Y pri rovnom spodku má nábeh 2,5° treba znížiť nábeh na 1-1,5° .
Pán Lnenička vymyslel aj pre combaťákov špecialny profil LHK 508 ,doporučujem .
Negatív 1,5-3

°

Bydlisko: Bratislava -Karlova Ves ( 58 rokov )

Súhlasím +1 (?)

Peposan
modelár

Príspevkov: 239

Moje modely
Poslať správu

Autor: Peposan Správa zaslaná: 17. 1. 2016 o 23:54

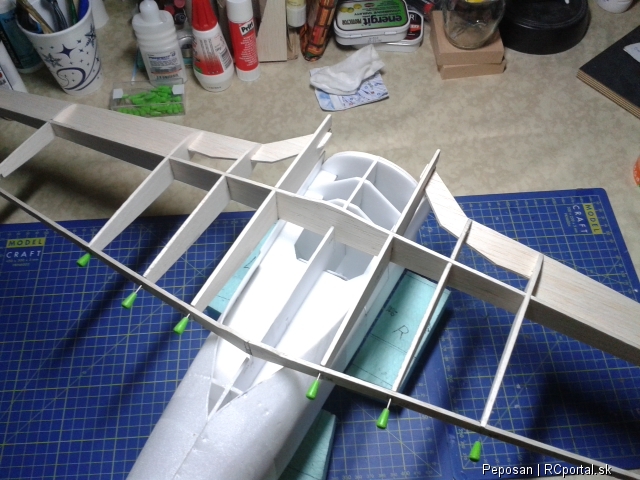

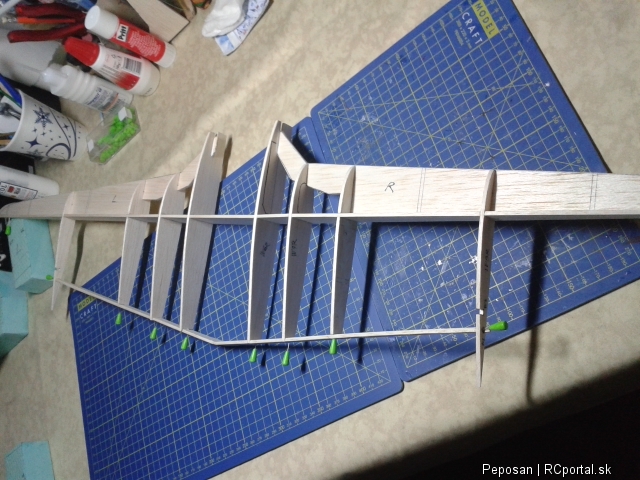

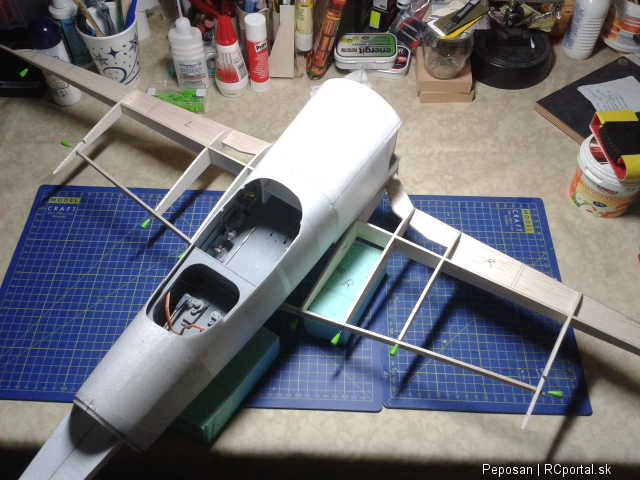

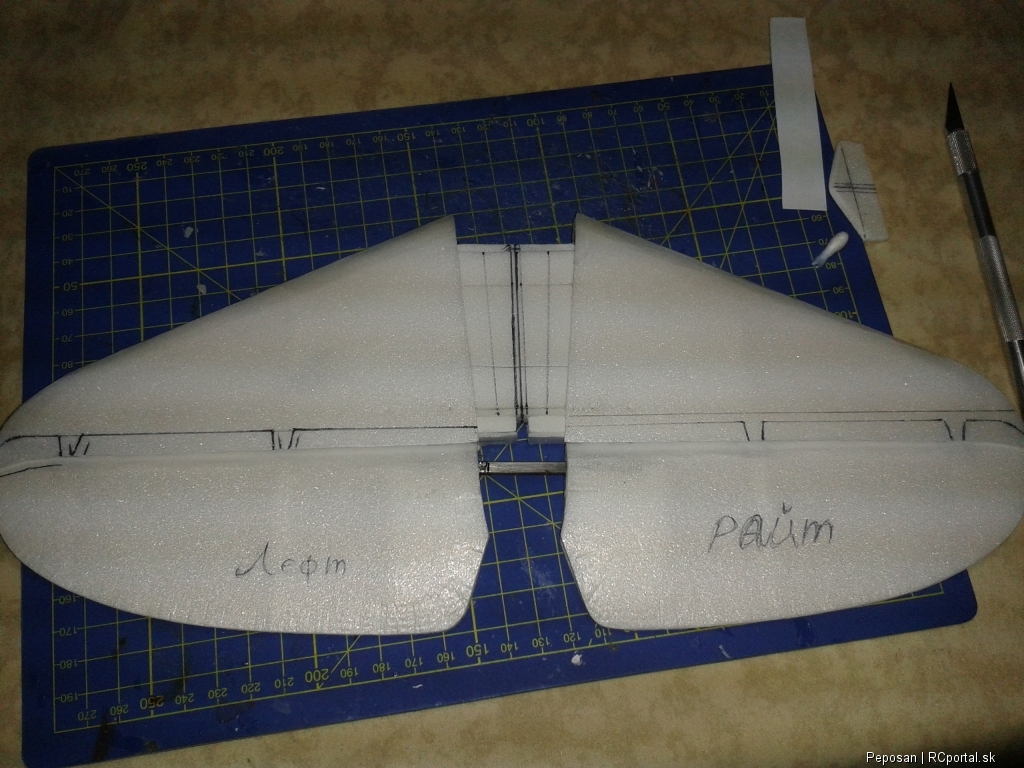

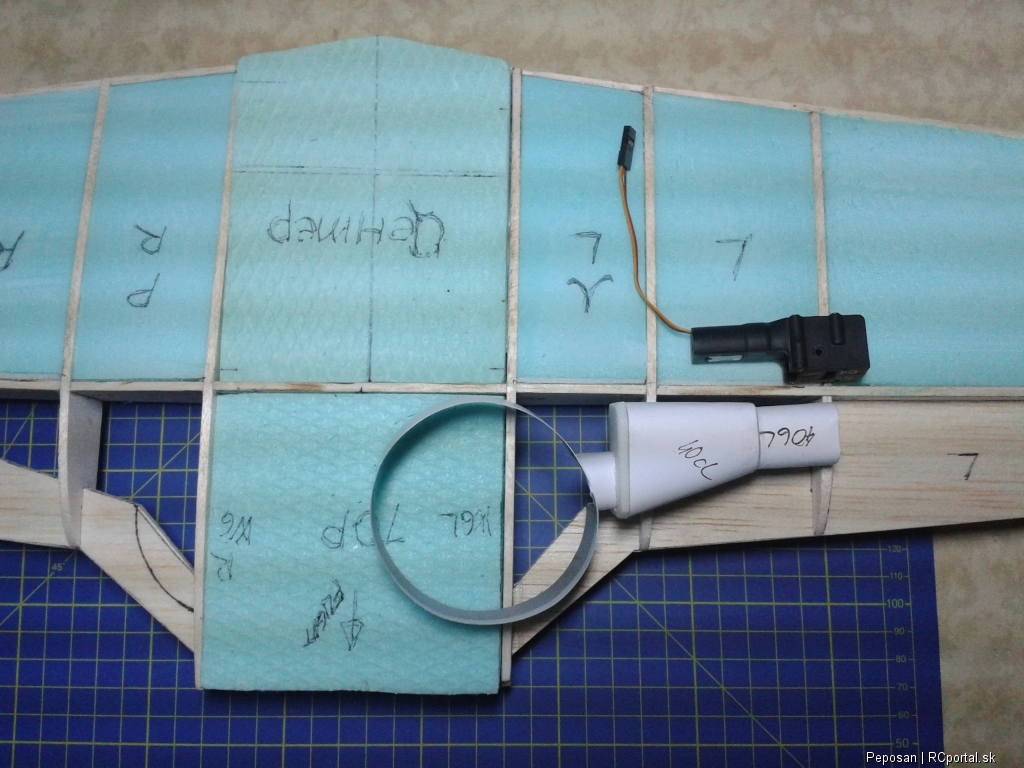

Maly update!

( 46 rokov )

Súhlasím +0 (?)

Peposan
modelár

Príspevkov: 239

Moje modely
Poslať správu

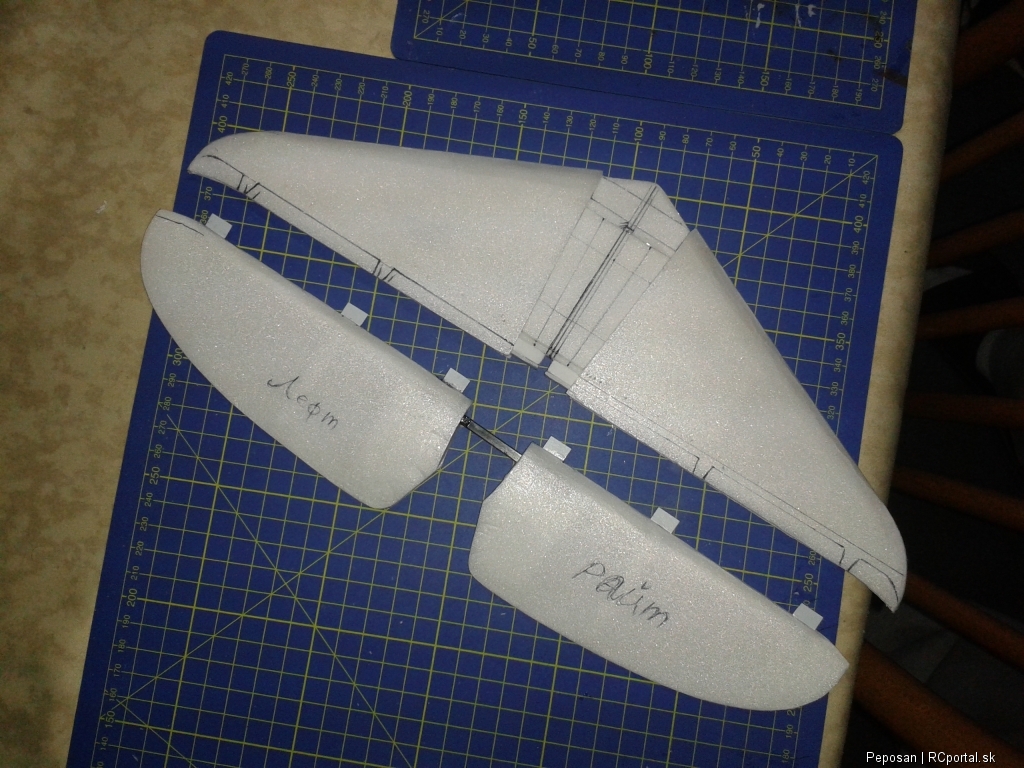

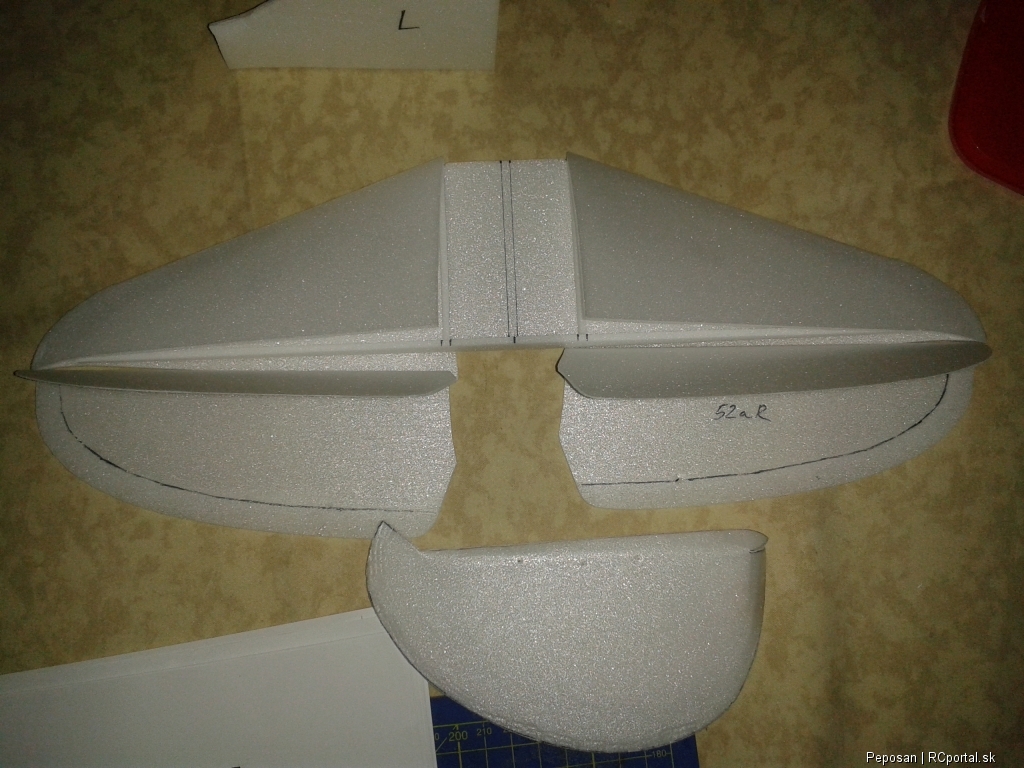

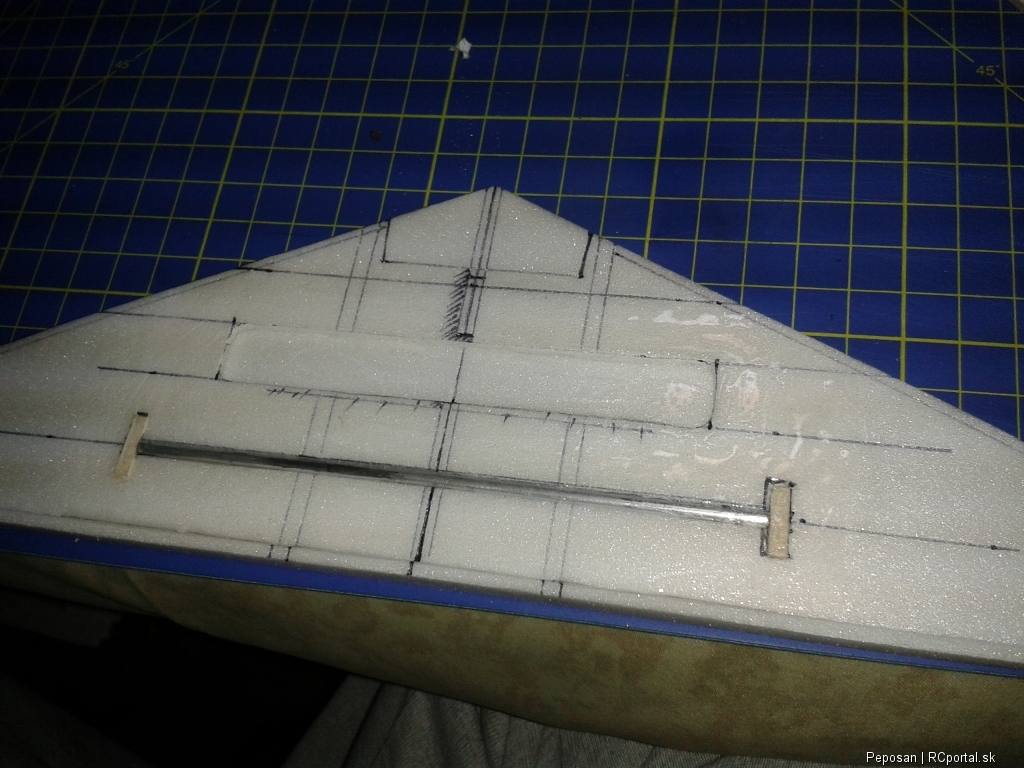

Autor: Peposan Správa zaslaná: 16. 2. 2016 o 15:22

( 46 rokov )

Súhlasím +0 (?)

Peposan
modelár

Príspevkov: 239

Moje modely
Poslať správu

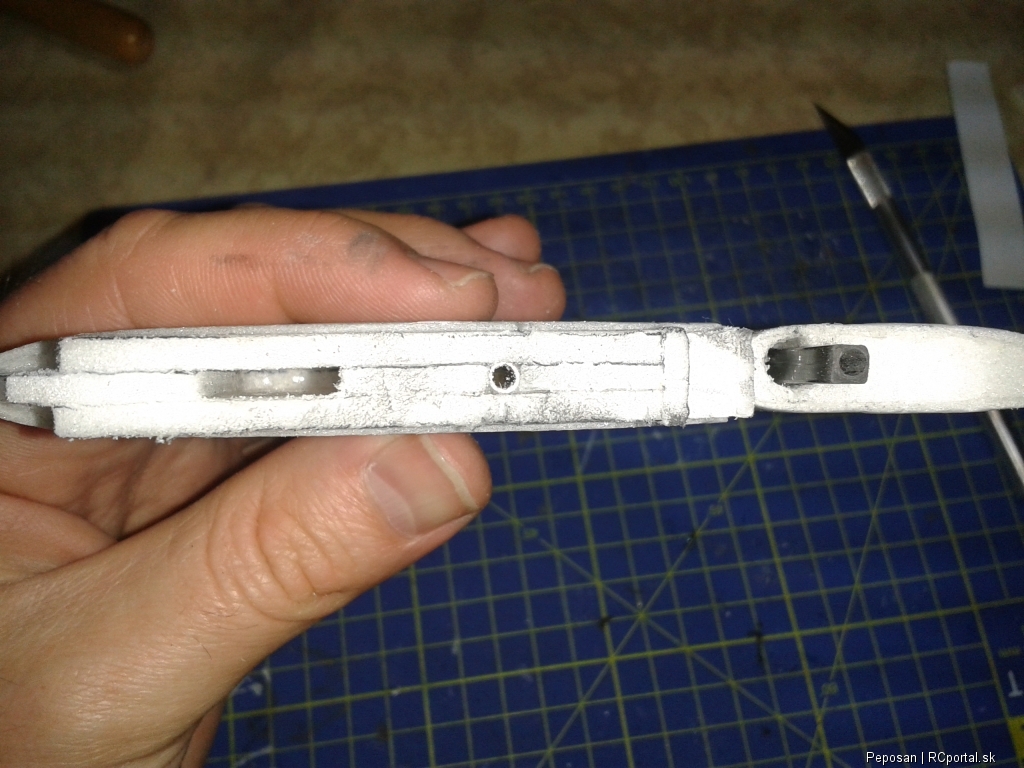

Autor: Peposan Správa zaslaná: 22. 2. 2016 o 17:48

( 46 rokov )

Súhlasím +0 (?)

Peposan
modelár

Príspevkov: 239

Moje modely
Poslať správu

Autor: Peposan Správa zaslaná: 27. 1. 2017 o 10:55

Priatelia, projekt je stale zivy len som sa zasekol na podvozku. Potrebujem taky co operuje s 80 stupnami a nie 90. Mam kovovy na FW-190, ale ten sa mi nevmesti do hrubky kridla a aj hmotnostne je trosku tazsi ako plastak. Potom este rozmyslam nad zasuvanou ostruhou.

( 46 rokov )

Súhlasím +0 (?)

Peposan
modelár

Príspevkov: 239

Moje modely
Poslať správu

Autor: Peposan Správa zaslaná: 4. 3. 2020 o 17:11

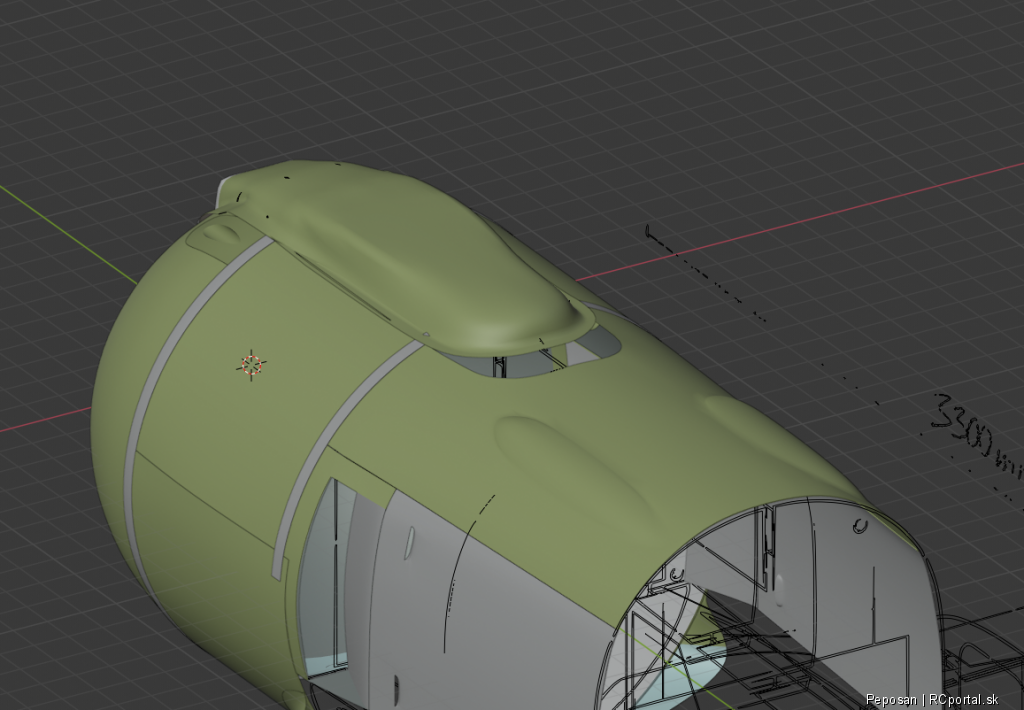

Maly update, priprava 3d tlacenych detailov na lavocku.

( 46 rokov )

Súhlasím +0 (?)
