Lodné skrutky Raboesch

darco2: Ja som si vyberal vrtulu podla oznacenia v katalógu Raboesch, a dostal som opacnu.

Toto je práve to, čo sa snažím riešiť, lebo neviem ako to dať na web. Ono totiž, ak naozaj pôjdeš podľa značenia obrázkov v katalógu Raboesch, dostaneš skrutku opačnú. Vysvetlím na pravotočivej.

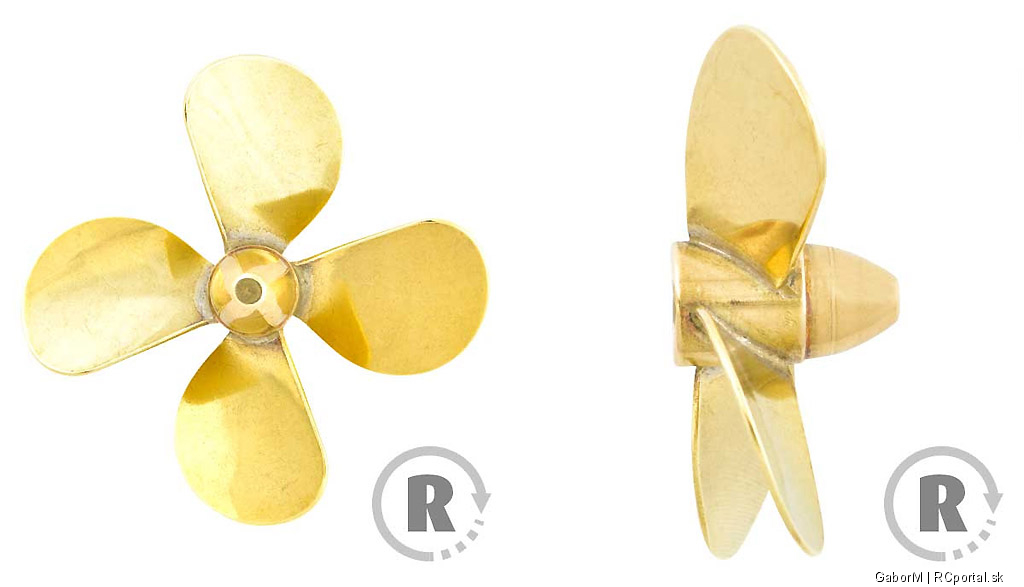

Toto je obrázok, ktorý ma Raboesch pre pravotočivú skrutku na svojej titulnej stránke

http://www.raboeschmodels.com/index.php/nl/

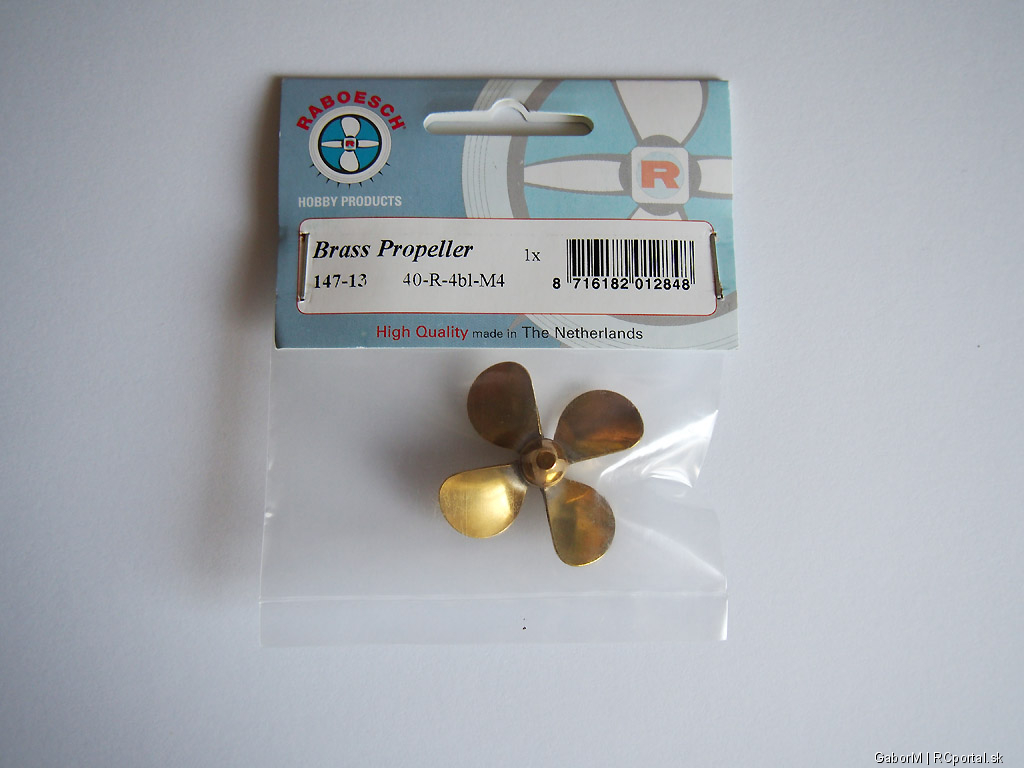

Vzal som teda jednu dodanú pravotočivú, konkrétne túto

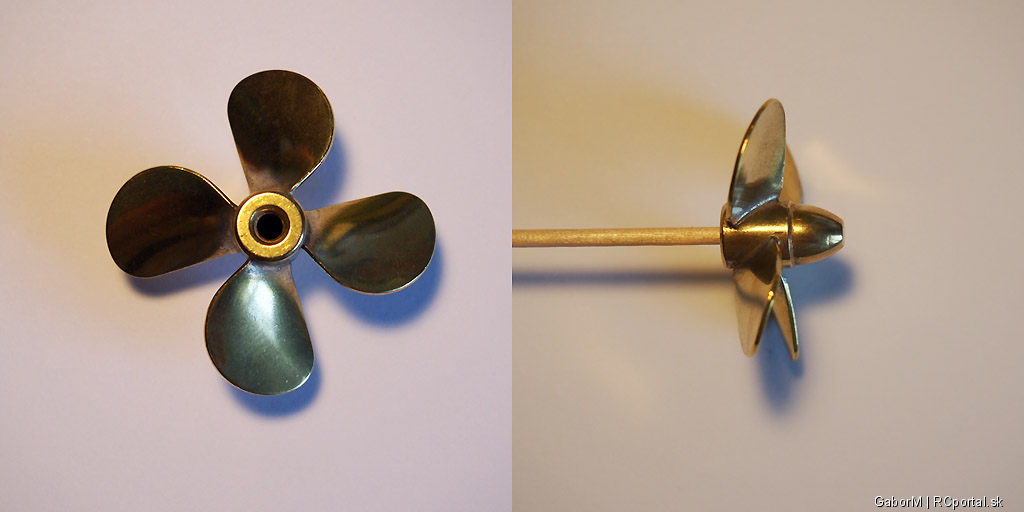

A nafotil ju v rovnakej pozícii



Niečo nie je evidentne správne

GaborM: Toto je práve to, čo sa snažím riešiť, lebo neviem ako to dať na web. Ono totiž, ak naozaj pôjdeš podľa značenia obrázkov v katalógu Raboesch, dostaneš skrutku opačnú. Vysvetlím na pravotočivej. Toto je obrázok, ktorý ma Raboesch pre pravotočivú skrutku na svojej titulnej stránke http://www.raboeschmodels.com/index.php/nl/

Na obrázku je pravotočivá a fotená je od kužeľa nie od závitu pre hriadeľ.

GaborM: Vzal som teda jednu dodanú pravotočivú, konkrétne túto

Toto je ľavotočivá

GaborM: A nafotil ju v rovnakej pozícii

Nafotená z opačnej strany- od závitu.
Nič to však nemení na tom že je opačná ako si objednal a ako je zabalená!


Editovaný môj pôvodný príspevok.

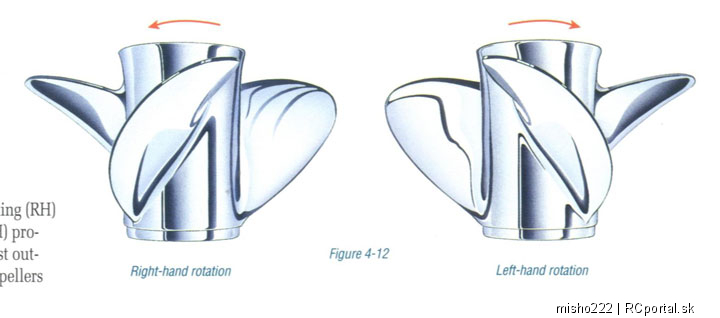

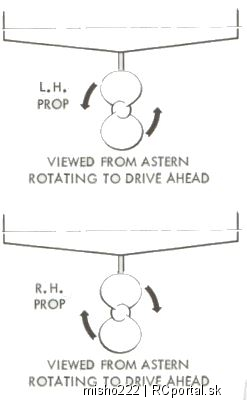

ccw CounterClockWise protismeru hodinových ručičiek Ľavotočivá.


cw ClockWise v smere hodinových ručičiek Pravotočivá.


Nábehová hrana




Pohľad je braný zo strany kužeľa a v tom smere keď tlačí loď dopredu.
Je to rovnako označené ako obyčajná metrická skrutka.
Pravotočivá:
Keď ju točíš doprava (v smere hodinových ručičiek) tak doťahuješ.
Ľavotočivá:
Keď točíš doľava (protismeru hodinových ručičiek) tak doťahuješ.

Podľa mňa to preto označujú cw a ccw aby to bolo jednoduchšie rozoznateľné.

Gabor ale ja tvrdím niečo iné

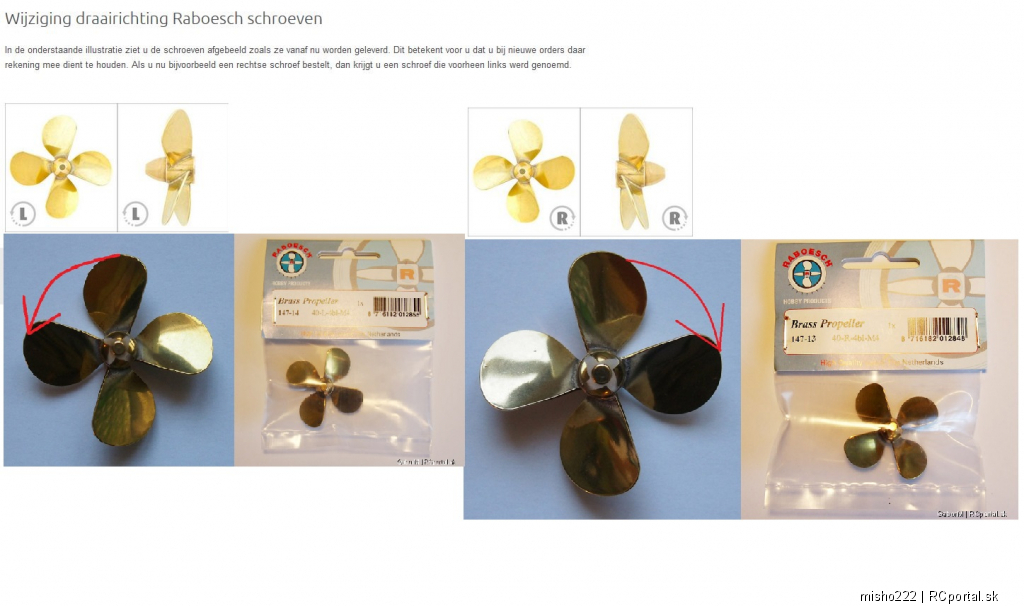

To ako si to vysvetľujem ja je rovnako ako to prezentuje Raboesch na svojej stránke.


Vtip je v tom že to IBA BALIA OPAČNE.


Asi ak sa pomýlia, tak to pošlú správne
Skús objednávať opačne....

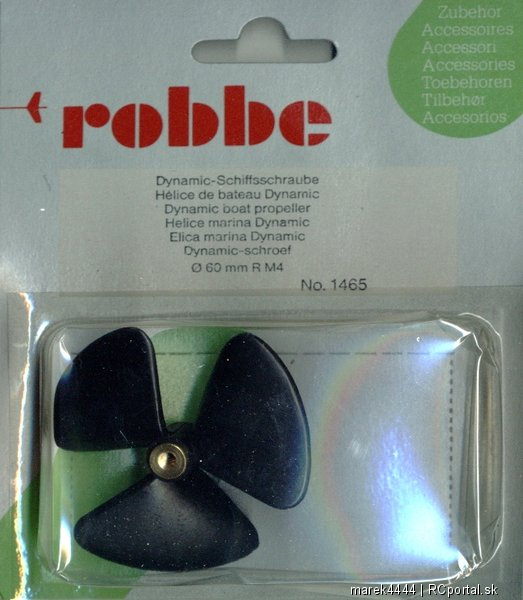

Mám doma ešte nerozbalené staršie plastové skrutky od Robbe a oni to označujú tak, že smer otáčania sa určuje pri pohľade "od závitu". Teda ak sa skrutka pri doprednom pohybe a pohľade "od závitu" točí doprava je to pre nich pravotočivá. Netvrdím že to správne, len konštatujem ako to označuje iný výrobca.

Fotky vlastné nemám, na balení je označenie priemeru, počet listov, umiestnenie v kortovke a smer


Aj Krick to tak označuje

Opačne od obrázkov Raboesch? Lebo Robbe, Krick aj Graupner to značia rovnako. Smer otáčania uvádzajú pri pohľade od provy(od závitu). Zmätky asi robia "baliči" u Raboesch .Na obrázkoch to majú opačne ako balia a balia tak, ako to označujú všetci ostatný. To sa potom ozaj ťažko určuje že ktorý si objednať.

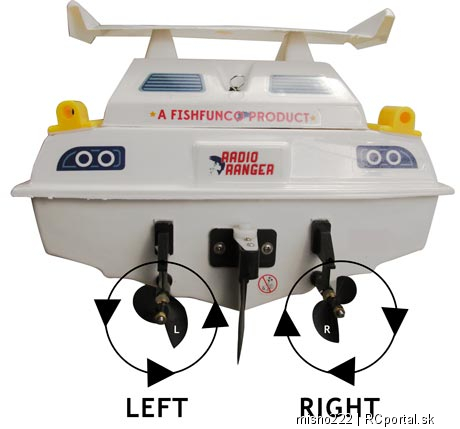

všade sa určuje v smere jazdy, neprichádza k nedorozumeniu, len v modelárstve ako sa komu chce
