rogi: ...m, inak odskúšam dať poistku 30A medzi bateriu a regulátor, to som ešte neskúšal to pre istotu ak by tepelná na regulátore nefungovala. ...

To nerob.
Medzi reglom a baterkou musí tiecť hlavne pri zníženom plyne ale aj rozbehu, prúd indukovaný vinutím pri spínaní reglu (PWM) lebo kondenzátor reglu ho nemôže (kvoli rozmerom) zachytiť.
V momente kedy sa prúd do ešte takmer stojaceho motora rozbehne cievkou vinutia a regl vypne fety kvoli prestávke PWM, ten prúd dosahuje najvyššiu hodnotu a niekam musí tiecť. Ak nemá kam, cestu si nájde hoci aj by musel preskočiť vzduchom ako iskra.
Problém je že fet tranzistory reglu sa prerazia pri prekročení nejakého neveľkého napätia (50 či 100V) a zostanú vodivé. Vznikne skrat a vyskratuje baterku, to je dôvod prečo to vyšumí s istotou. Kvoli poistke - tá má veľký odpor alebo ak sa prepáli.
Káble medzi reglom a baterkou musia byť krátke! (lebo už aj indukčnosť dlhšieho hociako hrubého vedenia je už problém) a ešte k tomu aj dosť hrubé s kvalitnými koenktormi, to ochráni regl najlepšie.

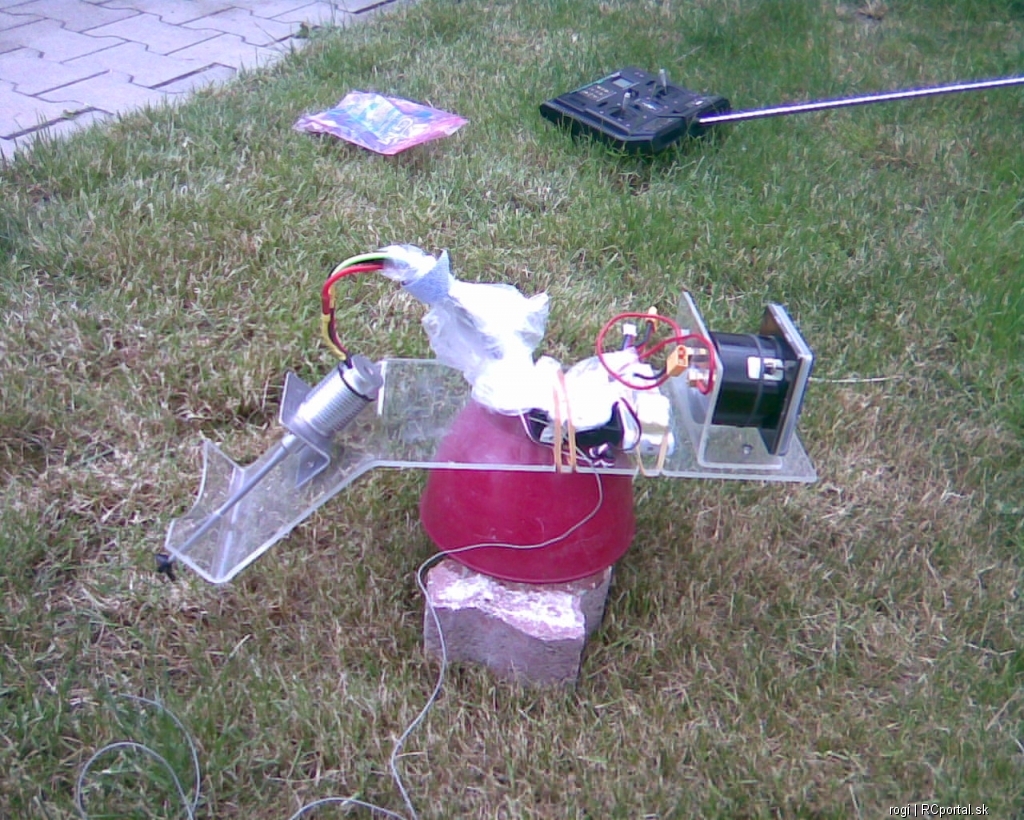

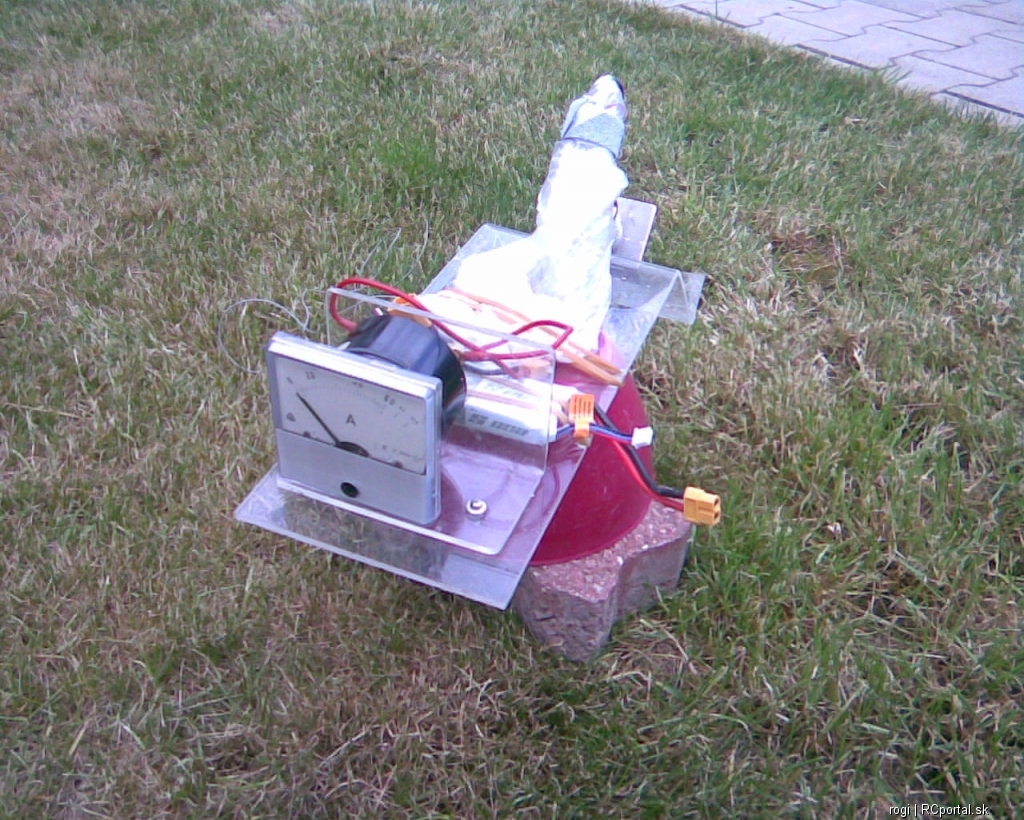

tak som si postavil skúšobný setup, budem musiet zistit kde vzniká rezonancia a nasledne odstránit, nemôžem íst na plné otáčky, zatial ampermeter ukazal 25amperov na 90% plynu snad sa zmestím do 30A

tak to netuším aký má vnutorní odpor, jedine to vypočítat podľa ohmovho zákona, trieda presnosti je 1,5 na striedavý prúd, pánku je tam usmernovač ten by som mal vyradiť, alebo sa uspokojit že to bude ukazoivať viac, je pravda že ešte pri presnosti 1% sa da merat aj jednosmerní prúd, čo som pozeral do katalogu tak ubytok na meraku by mal byť asi 60mV tak to tam je napísané, katalog je z roku 1983
rezonancie spôsobuje pri určitích otáčkach "plexi"skúsim to vystužiť na maximum mimo vody to točí ticho

Jediný spôsob ako odmerať prúd je True RMS kliešťový ampérmeter.

Zdravým potreboval by som poradiť stávam catamaran Genesis 950mm od TFL kúpil som motore od To power 4070 2250kv na 6S môžete mi poradiť aký esc by bol najvhodnejšiu a či by stačil 150a špičku má 300a je to etti 150a logo alebo turnygi 180a staviam ju narýchlost vdaka

Počul si už o niekom kto má swordfish pro+220a ?


Obchod Offshore Electrics



Home » ESC: Riadi rýchlosť » Hifei Swordfish Striedavé ESC je
Odhlásiť sa
Swordfish Pre + 220 amp - 6s Lipo Esc s zaznamenávania dát
Product ID: hef-HB61220L
Swordfish Pre + 220 amp - 6s Lipo Esc s zaznamenávania dát
Na sklade: 18
Hifei Swordfish Pre + 220amper vodou chladený ESC. Tlačidlá "+" znamená, že tento ESC prichádza s postavená v ústredni pre meranie prúdu, napätia, otáčok motora, teploty a škrtiacej klapky Travel. Programovanie môže byť vykonané s vysielačom, voliteľný program karty, voliteľný USB adaptér (Vyžaduje systém Windows XP alebo novší PC) alebo voliteľne LCD Program Box / Elektronická jednotka.

-Microprocessor Kontrolované
-Aluminum technológiu DPS
-The Najpokročilejšia Automotive vysokej úrovni výkonové MOSFET
-Vstavaný v ústredni (Záznam kritických parametrov: napätie / prúd / Motor RPM / teplota / Throttle Travel), vyžaduje možnosti USB programátor.
-Integrovaný Dvojitý chladič vody, boj proti striekajúcej vode
-High rýchlosť nastaviteľné prepínania (PWM: 8kHz / 12kHz / 16kHz)
-Programovatelné nízkeho napätia cutoff
-Programovatelné typy cutoff (mäkký cutoff / tvrdý cutoff)
-Time postúpiť programovateľná (auto / nízke / stred / vysoká, 0 ~ 30 stupňov voliteľne)
-Programovatelné typ spustenia (veľmi mäkký štart / soft štart / rýchly štart)
-Thermal ochrana (100 Celzia)
-Runs motora vpred alebo vzad tým, že vymení akékoľvek dva motorové drôtené pripojenia.
-Safe 'Zapnutie' odistenie programu zaisťuje motora nebude náhodne zapnúť.
-Auto Vypnutie pri strate signálu alebo rozhlasového signálu sa budú zhoršovať po dobu dlhšiu ako 0,1 sekundy .Po rádiové spojenie bolo obnovené, pohybujúce plynu do najnižšej polohy môže znovu spustiť motor.
-The ESC sa vypne, keď je napätie nad 26V po zapnutí

Špecifikácia:
Vstupné napätie: 2S-6S Lipo Bunky
Nepretržitý prúd (Surge): 220A (250A)
BEC Switching; BEC Max 4A
Programy s: HiFei program poľa, HiFei USB linker ústredni (vyžaduje systém Windows XP alebo novší PC), HiFei kartového programu.
Rozmery: 104x41x22mm
Hmotnosť: 164 g

Poznámka: USB programátor vyžaduje systém Windows XP alebo novší Windows PC.
Vstavaný v ústredni. Vyžaduje Windows XP alebo novší PC a doplnkový programátor USB.

Ďakujem
