MS-1 Siris

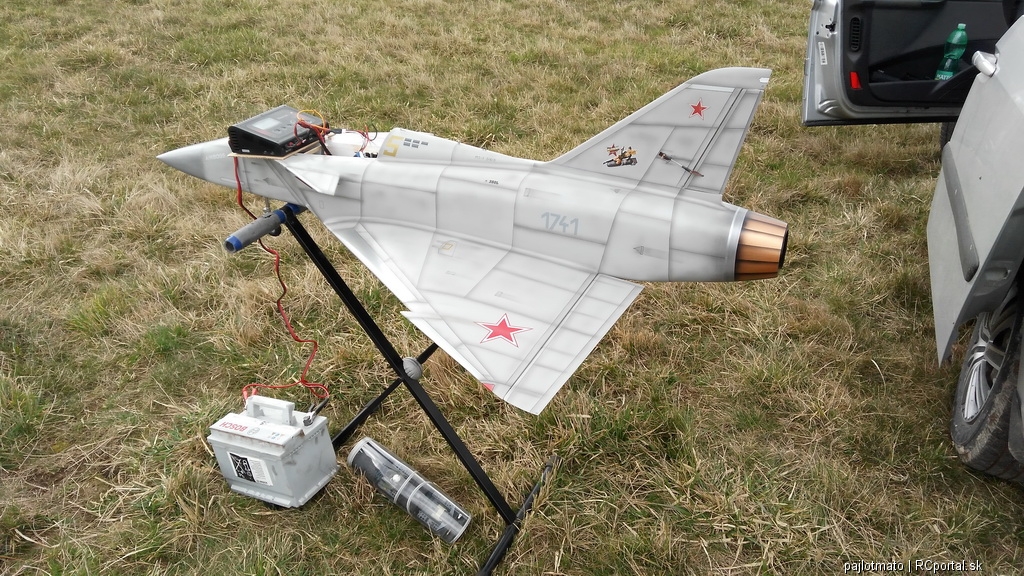

Toto je môj nový jet, komplet vlastný návrh od prvej čiarky na výkrese po komplet stavbu. Zálet zatiaľ neprebehol ale v dohľadnej dobe bude. Chcel som mať jedinečný model aby keď si prídem niekde polietať neboli tam ďalšie dva tri rovnaké. Stavba mi trvala od začiatku júla doteraz, je to relatívne jednoduchá konštrukcia takzvaný BOX style, z rovných dosiek. Ak v tom niekto hľadá gripena tak áno, má to niečo z Mirage 2000ky, niečo z JAS-39 gripena, niečo z izraelského KFIRu, trup som si dopasoval tak rôzne na už existujúcu kabínu čo som mal a tak aby mi tam všetko paslo ako som si plánoval. Výkres vznikal v autoCADe dosť dlho po večeroch a s prestávkami lebo som mal stále rozrobené niečo iné. Plán mi vytlačili na dva kusy vo FAXCOPY v ZV po nejakých úpravách ale je to super riešenie a stálo to len 8 EUR. Krídlo bolo navrhnuté tak aby pekne pohodlne schovalo podvozky ktoré som už mal a aby malo spodok rovnú dosku a dalo sa pohodlne stavať v mojich podmienkach. Vystužené je až až a preplátované zhora aj zospodu toľko zatracovaným depronom 4mm. Podvozky som prekreslil do autoCADu ako prvé aby som mal presné rozmery a umiestnil som ich na veľké preglejkové lože. Potom som prekreslil toto zachránené dmychadlo https://www.rcportal.sk/zachranene-dmychadlo-g2362 a začal som prispôsobovať mierku aj vzhľadom na použitý materiál ako inak môj obľúbený depron a stavbársky extrudovaný polystyrén 10mm ktorý mi narezal kamarát z dosiek 20mm na polovice. Nakoniec mi to vyšlo na praktické rozmery tak, že to vojde v kuse do kombíku. Nezdá sa to takto ale je to v celku pekný veľký model. Nechal som sa inšpirovať jedným jetom ktorý som našiel už dávno na rcgroups fóre, foto som hodil do albumu. Bola to len taká prvotná myšlienka a môj model je potom už dosť značne modifikovaný. Je tam použité takzvané otvorené sanie aj vzhľadom na jednoduchosť konštrukcie trupu a dmychadlo si len samo prisáva vzduch cez nasávací krúžok, ten som vybrúsil na upravené dmychadlo ručne. Má to pekný zvuk aj vďaka vyváženiu ale hlavne vstupu vzduchu do dmychadla. Výtoková tryska je vyosená a má koncový priemer zúžený o 20 percent. Podvozky sú zaťahovacie a kompetne odpružené. fungujú spoľahlivo tak uvidíme v reále. Bola na tom halda brúsenia a tmelenia aby som dosiahol oblé tvary ale stálo to za to. Celé to je olaminované 25g tkaninou, povrchovka zamaskovala všetko zvyšné čo vadilo môjmu oku takže je to aj v celku reprezentatívneho vzhľadu Pôvodne mala byť povrchovka desert look v dvoch odtieňoch hnedej ale pokazil som to tmavo hnedou farbou ktorá bola nová inej značky a nevyskúšal som si ju lebo som sa spoliehal na to, že akrylom nemám čo pokaziť ale po uschnutí bola fľakatá a drsná ako šmirgel. Tak som to celé vodným šmirglom zbrúsil za asi 4 hodiny pod vodou a nanovo urobil túto osvedčenú povrchovku VERY OLD JET style Vyzerá ako veterán z vojny. Mne sa páči. V modeli sú spolu 4 servá, dve väčšie digitálne MG-16 na elevonoch, jedno 9gr s kovovými prevodmi na prednú podvozkovú nohu a jedno 9gr na smerovku. Regulátor je YEP 100A z hobbykingu s vymeneným chladičom, za tú cenu je to top 100A regler do 6s. Mám už tretí kus a keď sa dobre naprogramuje cez kartu tak fachčí bez problémov. Baterka vzhľadom na to, že som vyriešil jej pohodlné umiestnenie kde sa môže pohybovať asi 6cm dopredu a 8cm dozadu a váha je fajn tak som kúpil veľkú 6s 5800vku aby sme si aj polietali viacej. Jej chladenie je excelentne vyriešené tým, že predný špic trupu je z troch vrstiev balzy a je v ňom kanál na vstup chladiaceho vzduchu do trupu ktorý sa spája so vzchuchom ktorý vstupuje cez šachtu prednej podvozkovej nohy a obteká okolo baterky a je vysávaný opäť von dmychadlom a vstupuje do sania vzduchu vzadu na zúžení takže má dobrý prechod a rovno chladí aj BEC a prijímač, všetko je zdokumentované v albume. Na plný plyn mi to papá 88A na zemi takže to bude super pretože baterka by sa ani nemala nejak extrémne hriať. Je v tom aj gyro HobbyEagle A3-L ale na zálet pôjde na ruky a ak by bolo treba potom tlmiť nejaké nepresnosti tak ho vyskúšam. Všetko napája môj obľúbený osvedčený externý BEC hobbywing 5-7,5A s extra dvojčlánkom Zippy 2s 800mAh 20C a kapacitorom 3300mf / 16V. Vybavenie kokpitu je z môjho nebohého albatrosa od JTM a kabína je staručká kabína od pána Bosáka z českých Klatov a pôvodne bola ku plánu na MIRAGE 2000ku, už ani neviem odkiaľ som to vtedy splašil ale nakoniec predsa len našla využitie. Zálet plánujem po dôkladných nastaveniach ovládania, predtým ešte nejaké pojazdové skúšky a uvidíme. Ak sa podarí hodím sem potom foto aj video. Celú stavbu krok za krokom si môžete pozrieť v albume tu:

https://www.rcportal.sk/ms-1-siris-komplet-stavba-g3507
STAVBA KROK ZA KROKOM

ID Modelu: AM6537 | Zobrazenia: 11474 | Pridané: 26. 12. 2015 o 02:04 | Autor: pajlotmato
