Technické parametre
Výrobca: ja
Rozpätie: 2150 mm
Hmotnosť: 4000 g
Kategória: Lietadla - elektrické
Dĺžka: 1450 mm
Materiál: preglejka, balza, fólia
Motor: TG aerodrive 4045 350kv
Popis

Hand made výroba, plán som kreslil ja a výrezy vyhotovil na CNC SYSRING.
Polosymetrický profil NACA 2414, uhol nábehu krídla 0°, vzopätie krídla 0°.
Kľudný letový prejav, pekne zvláda základnú akrobaciu, bez lyží ho budem tlačiť aj do 3D, výchylky kormidiel sú do 80°, pripravené sú nafukovacie 150mm Kavany. Pohodlný prístup k elektronike vďaka veľkým dverám. Doplním ešte vzpery krídla /nefunkčné/. Pri osadení s 6S pohonom je letovka rovné 4kg.Visí na pol plynu.
Môžem ponúknuť ako plán v dxf, časom snáď bude ako rozsyp.

ID Modelu: AM7762 | Zobrazenia: 4329 | Pridané: 28. 1. 2017 o 09:13 | Autor: ludicek

Autor Správa
ludicek
modelár

Príspevkov: 593

Moje modely
Poslať správu
Autor: ludicek Správa zaslaná: 22. 5. 2017 o 13:33

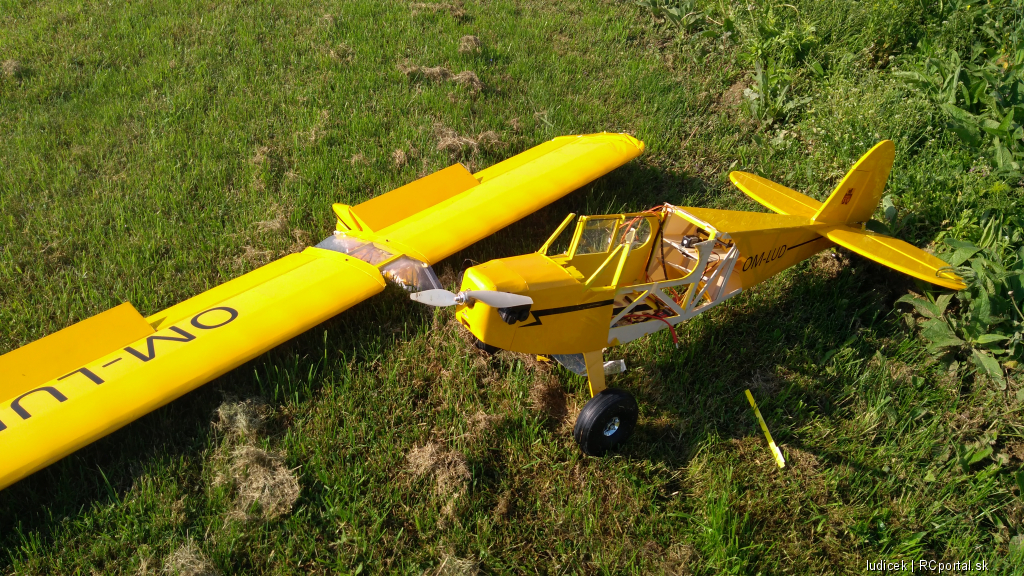

Už sme sa navzájom spoznali. Keď som pri poslednej baterke chcel vyskúšať rolling harrier dva metre nad zemou do kruhu na takmer nulovej doprednej rýchlosti piper dal jasne najavo, že to nie je 3D akrobat a priestor na korekciu už nebol. Toto bol jeho limit, všetko ostatné som zvládol odpáčkovať.



Nevadí postaví sa nový.
Bydlisko: Prešov, Ľubotice ( 44 rokov )
VladoVrancik
modelár

Príspevkov: 1757

Moje modely
Poslať správu
Autor: VladoVrancik Správa zaslaná: 22. 5. 2017 o 15:30
Chudak skoda ho ale da sa to opravit.
Bydlisko: Nove Zamky ( 53 rokov )
ludicek
modelár

Príspevkov: 593

Moje modely
Poslať správu
Autor: ludicek Správa zaslaná: 3. 10. 2017 o 21:32

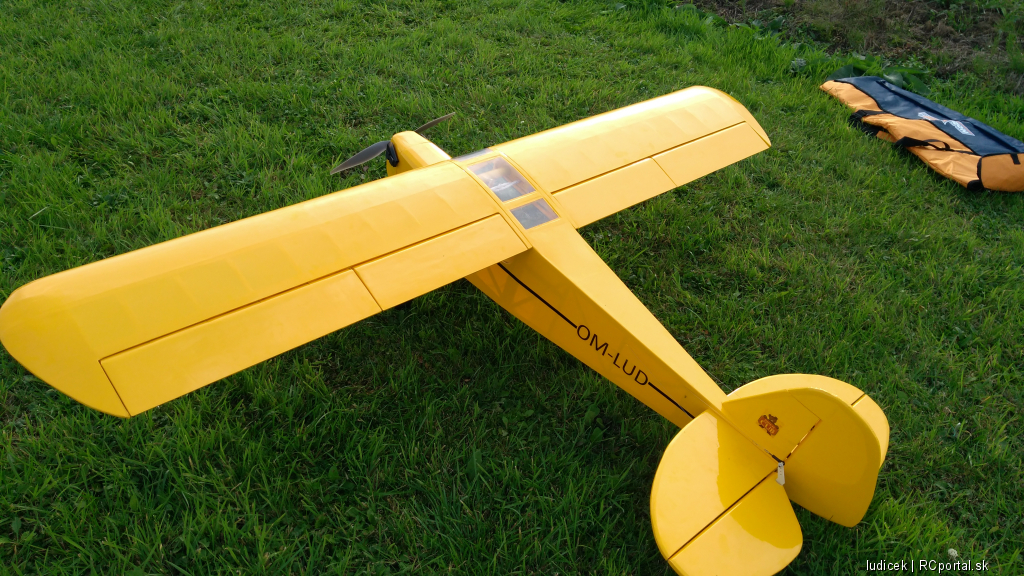

Postavený nový a lieta ešte lepšie, nulový uhol zoradenia môže dobre fungovať aj na hornoplošníku.

Bydlisko: Prešov, Ľubotice ( 44 rokov )
veka
modelár

Príspevkov: 906

Moje modely
Poslať správu
Autor: veka Správa zaslaná: 4. 10. 2017 o 09:52
Preco by nie, ved ten profil ( NACA 2414) ma nulovy koeficient vztlaku az pri -2st uhlu nabehu. Takze, ak je nulovy uhol zoradenia a letis skutocne vodorovne ( tetiva rovnobezna s vektorom prudu vzduchu) potom je Cy = 0,2 co je kladne cislo ,viz grafy : http://www.rc-network.de/forum/showthread.php/587-NACA-2414-(NACA-241X)-Profil-Polare-gesucht

Pozn. len neviem , preco davas do suvisu nulovy uhol zoradenia s hornopolsnym usporiadanim... nejake vysvetlenie???

veka
Bydlisko: Bohumileč 15, Pardubice,CZ ( 65 rokov )
ludicek
modelár

Príspevkov: 593

Moje modely
Poslať správu
Autor: ludicek Správa zaslaná: 5. 10. 2017 o 17:36
No lebo to je pre mnohých nemysliteľné. napríklad veľké modely hornoplosnikov majú aj negatívny uhol nabehu čo som čítal.
Bydlisko: Prešov, Ľubotice ( 44 rokov )
veka
modelár

Príspevkov: 906

Moje modely
Poslať správu
Autor: veka Správa zaslaná: 6. 10. 2017 o 08:50
ludicek:
napríklad veľké modely hornoplosnikov majú aj negatívny uhol nabehu čo som čítal.


.... to vazne? Ukaz .

Pozn ... chcel si napisat uhol zoradenia tj. vzajomny uhol medzi tetivami kridla a vodorovnej chvostovej plochy,ze.

Pretoze uhol medzi konstrukcnou osou trupu a tetivou kridla moze byt nulovy , kladny ale kludne i zporny.To urcuje aku plochu trupu budes mat omyvanu ( Cx) a ako budes vizualne vnimat poziciu lietadla vo vzduchu ... natiahnuty, potlaceny ... vzhladom k smeru jeho pohybu. U velkych masin to ma vplyv i na vyhlad z kabiny.
Uhol zoradenia by vsak mal byt blizky k optimalnemu uhlu nabehu kridla daneho plosneho zatazenia v najcastejsie pouzivanom letovom rezime .Potom eroplan lieta s minimalnym odporom a minimalnymi poziadavkami na energeticku vybavenost.

veka
Bydlisko: Bohumileč 15, Pardubice,CZ ( 65 rokov )
plachton
modelár

Príspevkov: 5

Moje modely
Poslať správu
Autor: plachton Správa zaslaná: 6. 10. 2017 o 09:31
Hovorí sa uhol nastavenia.
veka
modelár

Príspevkov: 906

Moje modely
Poslať správu
Autor: veka Správa zaslaná: 6. 10. 2017 o 10:42
plachton:
Hovorí sa uhol nastavenia.

... dobre , otazka je co sa pod tym rozumie. Uhol nastavenia som popisal ( pocnuc tretou vetou predchadzajuceho prispevku) ,aby som vysvetlil zakladny rozdiel medzi nim a dalsimi dvoma tj. uhlom zoradenia a uhlom nabehu.

http://www.slavetind.cz/stavba/konstrukce/kridlo/Profil_kridla.aspx


Pozn. je mozne, ze cesky úhel seřizení je pre slovakov uhol nastavenia , preco nie. Len potom neviem, aky je slovensky ekivalent ceskeho úhlu nastavení .

veka
Bydlisko: Bohumileč 15, Pardubice,CZ ( 65 rokov )
ludicek
modelár

Príspevkov: 593

Moje modely
Poslať správu
Autor: ludicek Správa zaslaná: 7. 10. 2017 o 17:38
Ale ja presne viem čo som napísal. Viem rozlíšiť uhol nastavenia a nabehu chvalabohu.
Bydlisko: Prešov, Ľubotice ( 44 rokov )
Joba
modelár

Príspevkov: 1407

Moje modely
Poslať správu
Autor: Joba Správa zaslaná: 7. 10. 2017 o 17:53
Je to mätúce lebo si písal o 0°zoradenia a potom mínusovom nábehu krídiel tak sa Vekovi nečudujem že reagoval
Bydlisko: Bratislava -Karlova Ves ( 58 rokov )
ludicek
modelár

Príspevkov: 593

Moje modely
Poslať správu
Autor: ludicek Správa zaslaná: 7. 10. 2017 o 19:30
No hej jasné. Aj v tomto smere preto debatu nerozvijam že ovládam iba totálne základy
Bydlisko: Prešov, Ľubotice ( 44 rokov )
