Stavba Eurofighter Typhoon

Tak vzhľadom na nedostatok času som zrušil predošlý plán stavby veľkého Tu-16, ale nedalo mi to a povedal som si, že skúsim postaviť Eurofightera, ale novou "technológiou" založenou na predošlej stavbe F-100.

Rozmery
Rozpätie: 1000mm
Dĺžka: 1445mm
TOW: 2500g (držte palce)

Stavba bude opäť z výrezov EPS, ale narozdiel od F-100 https://www.rcportal.sk/f-100d-super-sabre-am567-6#komentare budem omnoho viac šetriť lepidlom, krídla budú mať balzový poťah len na nábežnej hrane, papierový poťah bude iba na krídlach. Výrezky budú mať tenšie steny. Cieľ je jasný, dosiahnuť hmotnosť prázdneho draka vrátane povrchovky do 900g!, čo bude veľká výzva. Pre porovnanie, F-100 s rozmerom 1700x1300mm má 2000g ťažký drak (čož je na môj vkus už priveľa).

Pohon je jasný, 90mm EDF Lander 1750W na 6S.

Na zálet F-100 nemám vhodné letisko po ruke. Hmotnosť 4300g, ťah len 2500g, to chce dostatočne rovnú, širokú aj dlhú dráhu. Tam kde lietam je len úzka deravá cesta a nechcem to riskovať. Problémový je aj podvozok, nie je vhodný na tú hmotnosť, takže F-100 si na svoju chvíľu ešte počká. Eurofighter chcem postaviť tak, aby bol čo najľahší a aby som sa vyhol všetkým týmto problémom.

2metrovka to je už úplne iná trieda, ideálna na turbínu, ale aj dve výkonné EDF to utiahnu, len to chce veľa akumulátorov . Voľakedy som si tiež vravel, že postavím najväčšie aké pôjde, ale zistil som, že časová náročnosť rastie s veľkosťou exponenciálne. Už 1,7m bolo na mňa trocha veľa, 1,4m bude dúfam také optimum.

Díki. Ja som si ich tiež už upravil v coreli. Sám som zvedavý, ako sa to podarí s váhou, ostatné mám už odskúšané. Čakám už len na to, kým mi príde nos a kokpit - to som si objednal, lebo nechce sa mi to vyrábať a dá sa to zohnať len za pár dolárov. Podľa nich potom upravím výrezy tak aby to sadlo.
Inak neviete niekto aký profil by bol na Eurofightera vhodný? Ešte nemám žiaden vytipovaný a ani som zatial nenarazil nikde na nejaký odporúčaný.

Niečo vyšpekulujem. Ten profil musí byť na delte aj značne natiahnutý, ale pohrám sa s tým.

Profil krídla som už vybral (RG 14A-1.4/7.0), zapadá do celkového plánu: http://www.ae.illinois.edu/m-selig/ads/afplots/rg14a147.gif

Už len vyrobiť šablóny, samotné vyrezanie potrvá aspoň deň, ďalší deň lepenie, potom brúsenie. Za pár víkendov to bude.

jaroEDF: Profil krídla som už vybral (RG 14A-1.4/7.0), zapadá do celkového plánu: http://www.ae.illinois.edu/m-selig/ads/afplots/rg14a147.gif Už len vyrobiť šablóny, samotné vyrezanie potrvá aspoň deň, ďalší deň lepenie, potom brúsenie. Za pár víkendov to bude.

RG 14 je asi najpouživanejší profil ktorý poznám .Ten tam nie je až tak dôležitý stabilitu zabezpečuje šípovitosť krídla skús ešte NACA 2409 a nerob ostrú nábežku

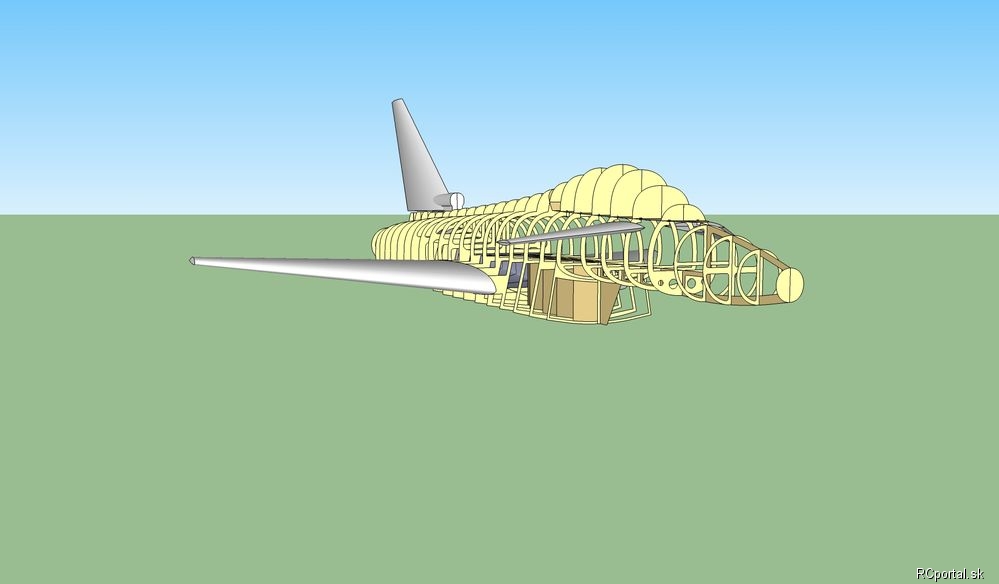

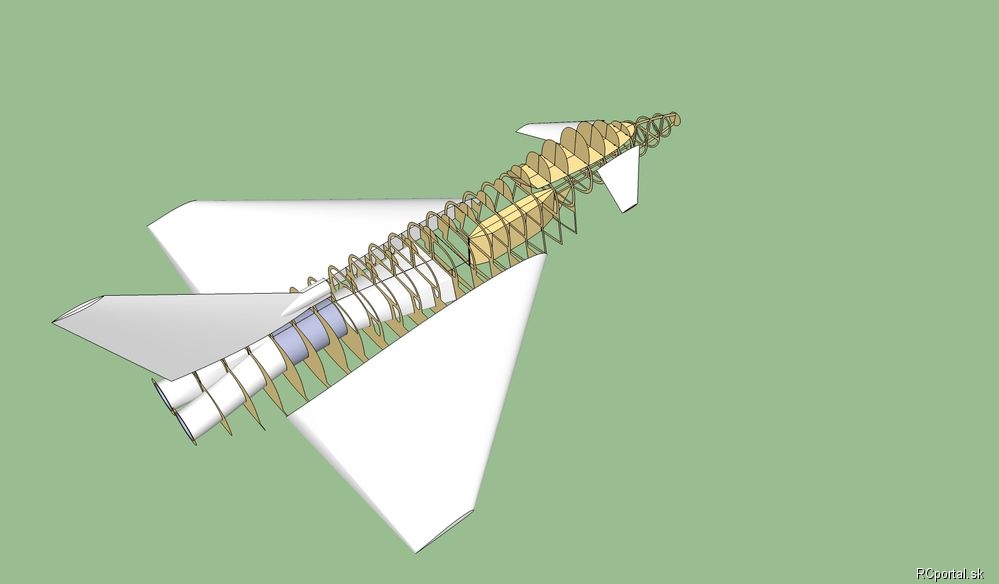

ahoj, taky dělám na eurofighterovi, délka 2000 mm na 120 Vasa, zatím jsem to modeloval ve 3d, bude to klasická konstrukce, profil HS522. btw.
