Technické parametre
| Výrobca: | Ja |
| Rozpätie: | 250 mm |
| Hmotnosť: | 6100 g |
| Kategória: | Autá - elektrické |
| Dĺžka: | 600 mm |
| Materiál: | Komatex, HPS, hliník a čo nájdem doma :) |
| Motor: | určite |
Popis
Tatra 147 Expedičný špeciál.
Rozhodol som sa skúsiť stavbu podľa papierového modelu.
Je to prvý konštrukčný model, tak ma prosím neukameňujte
Mala by z toho byť Tatra 147 ale skôr niečo ako expedičná verzia, alebo zakrytý valník.
Mierka 1:10
Toto video ma k tomu inšpirovalo.
https://www.youtube.com/watch?v=PmDWQCLWmfk
Rozhodol som sa skúsiť stavbu podľa papierového modelu.
Je to prvý konštrukčný model, tak ma prosím neukameňujte
Mala by z toho byť Tatra 147 ale skôr niečo ako expedičná verzia, alebo zakrytý valník.
Mierka 1:10
Toto video ma k tomu inšpirovalo.
https://www.youtube.com/watch?v=PmDWQCLWmfk
Zobraziť pokračovanie
ID Modelu: AM7781 | Zobrazenia: 104324 | Pridané: 4. 2. 2017 o 12:43 | Autor: misho222
| Autor | Správa | |
|
IvanF modelár
Príspevkov: 137 Moje modely Poslať správu |
ako si vyriešil to aby sa tie poloosi nepretočili v spojkách? Lebo mne sa povolili a netahaju mi kolesá ...... Zabrusiť plôšky? |
|
|
didikk modelár
Príspevkov: 175 Moje modely Poslať správu |
ano je potrebne zabrusit plosku |
|
|
misho222 modelár
Príspevkov: 1964 Moje modely Poslať správu |
V sobotu som sa dostal prvý krát od prestavby na jazdu a zistil som to isté Po niekoľko schodoch a kameňoch sa mi poloosi začali pretáčať, takže idem zabrusovať plôšky aj ja  |
|
|
Peter team RCPortál
Príspevkov: 2167 Moje modely Poslať správu |
mišo, a nebolo by lepšie zavrtať do osí? a dať tam červíka so špicou? teda.. samozrejme zalepiť ? |
|
|
misho222 modelár
Príspevkov: 1964 Moje modely Poslať správu |
Peťo neviem si to predstaviť, ako na to, jedna vec je že sú dva červíky proti sebe, takže by si sa musel sakra dobre trafiť, aby sadli oba, na druhej strane pri skladaní nápravy treba ladiť vysunutie poloosi aby sadla na stred otáčania náboju, takže je ploška vyhovujúcejšia. Večer som to už aj prestaval, a samozrejme zalepil  |
|
|
KuboBa modelár
Príspevkov: 11 Moje modely Poslať správu |

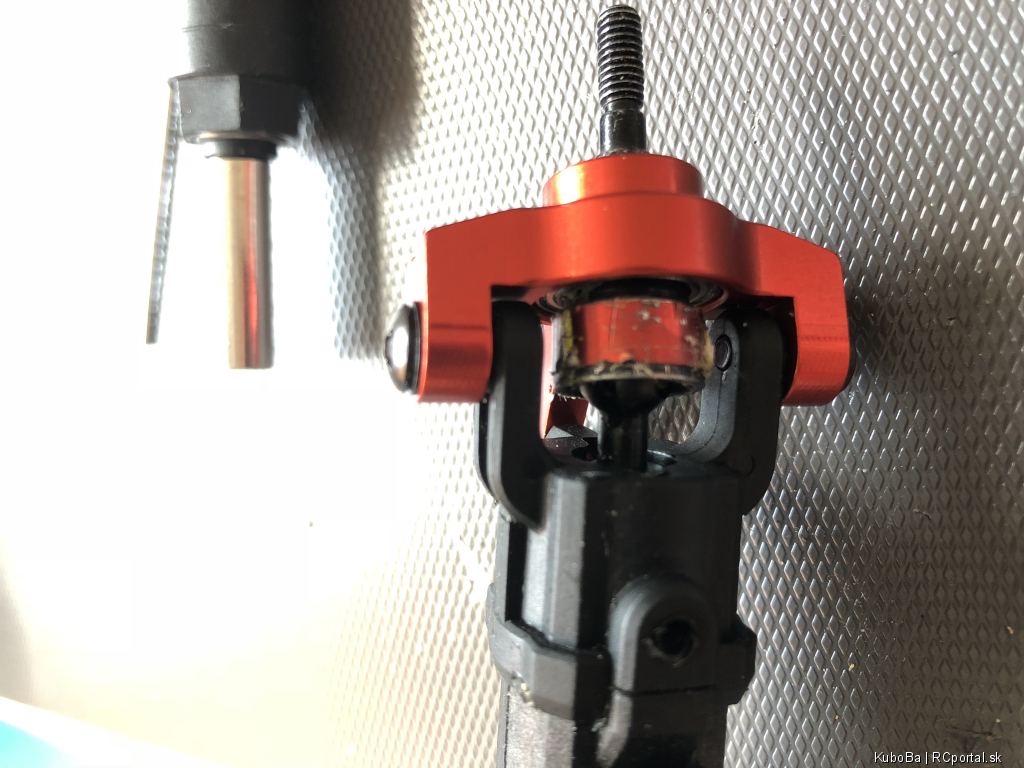

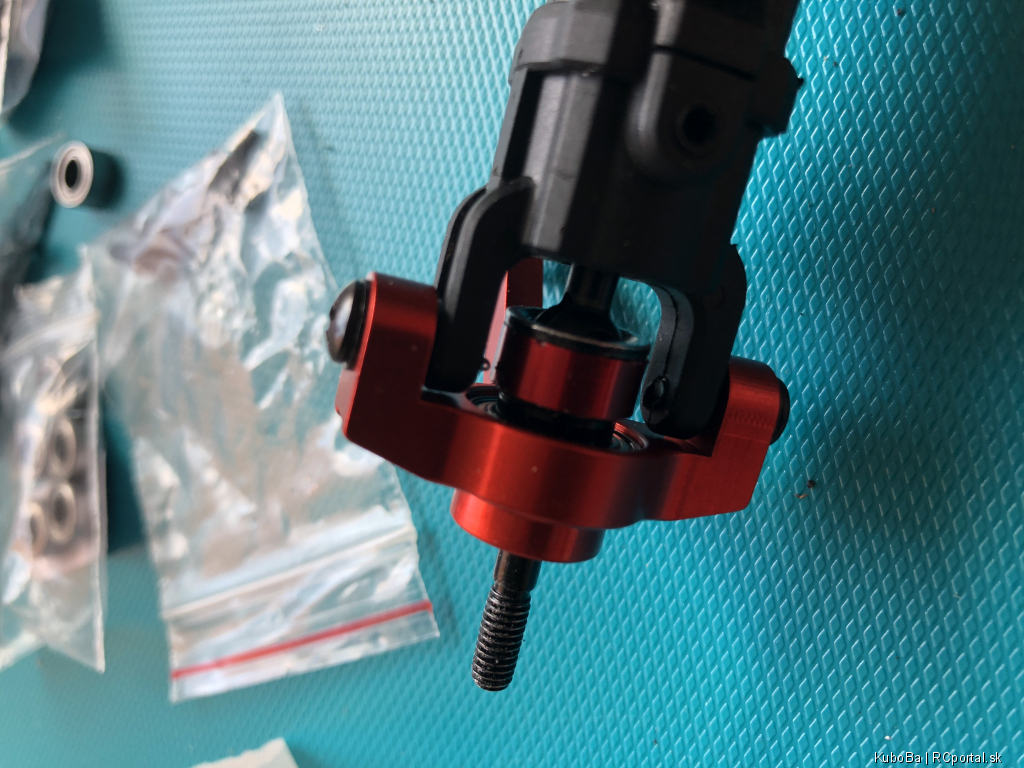

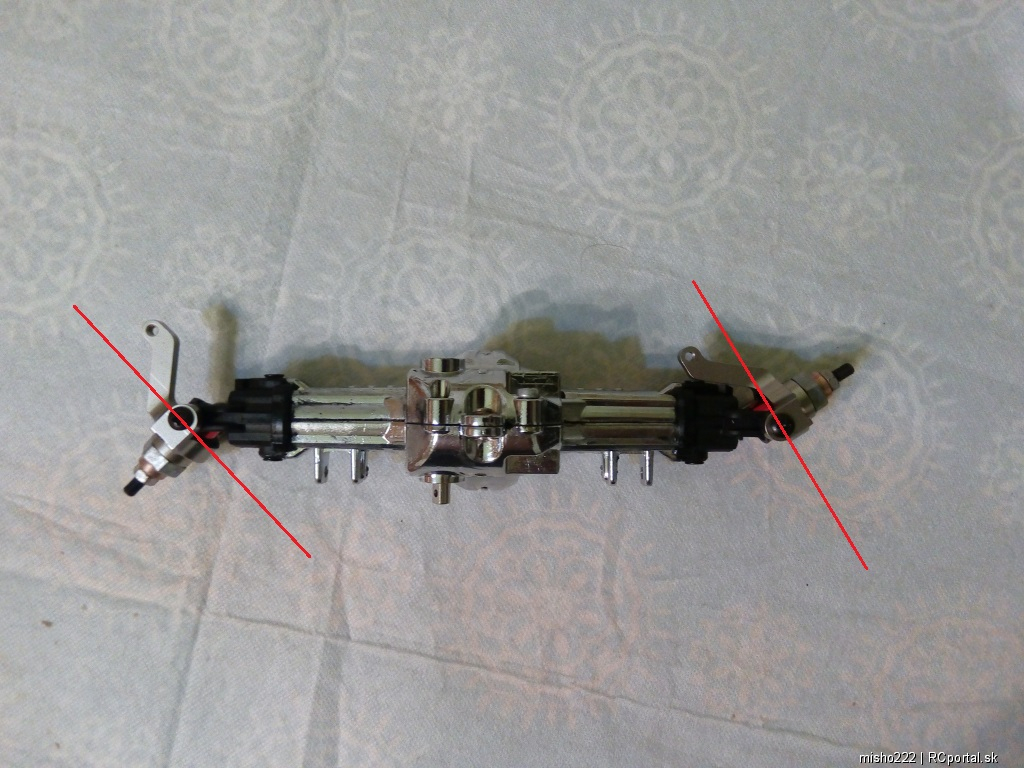

Ahoj tak som sa dnes pustil domprerábky aj ja chcem sa však opytat nastal u mna problem vid foto a neviem kde je chyba kedze to másm totozne poskladané a aj diely objednané podla priložených linkov dik za rady     |
|
|
Peter team RCPortál
Príspevkov: 2167 Moje modely Poslať správu |
hmm... ťažko povedať... ale je pravda.... plośka a dostatok lepidla to môže pobrať.... |
|
|
misho222 modelár
Príspevkov: 1964 Moje modely Poslať správu |

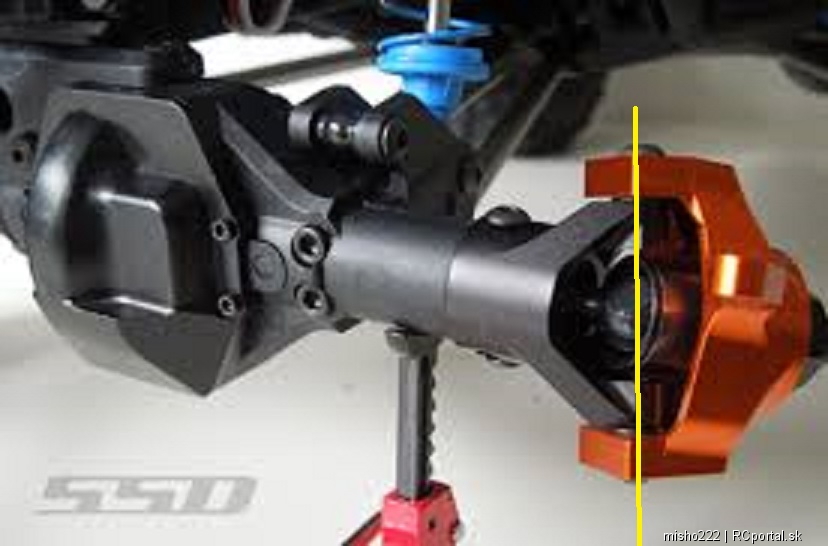

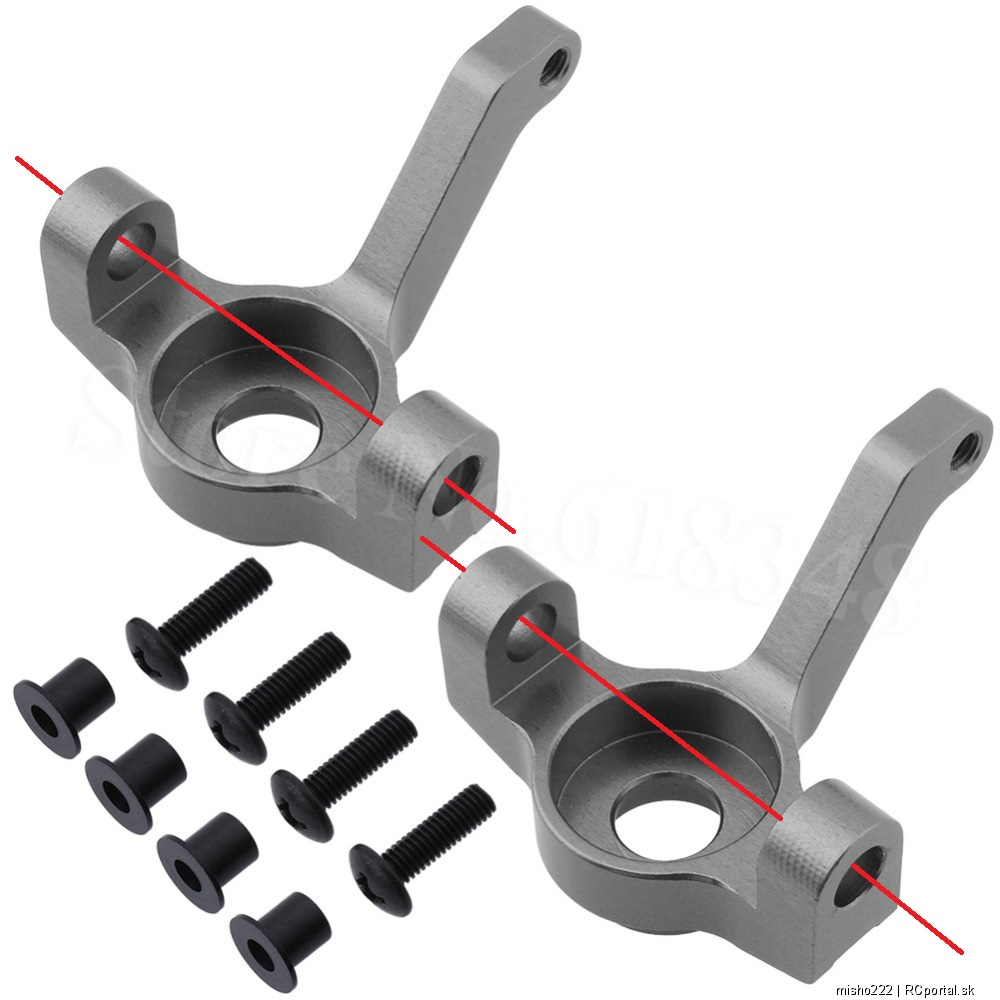

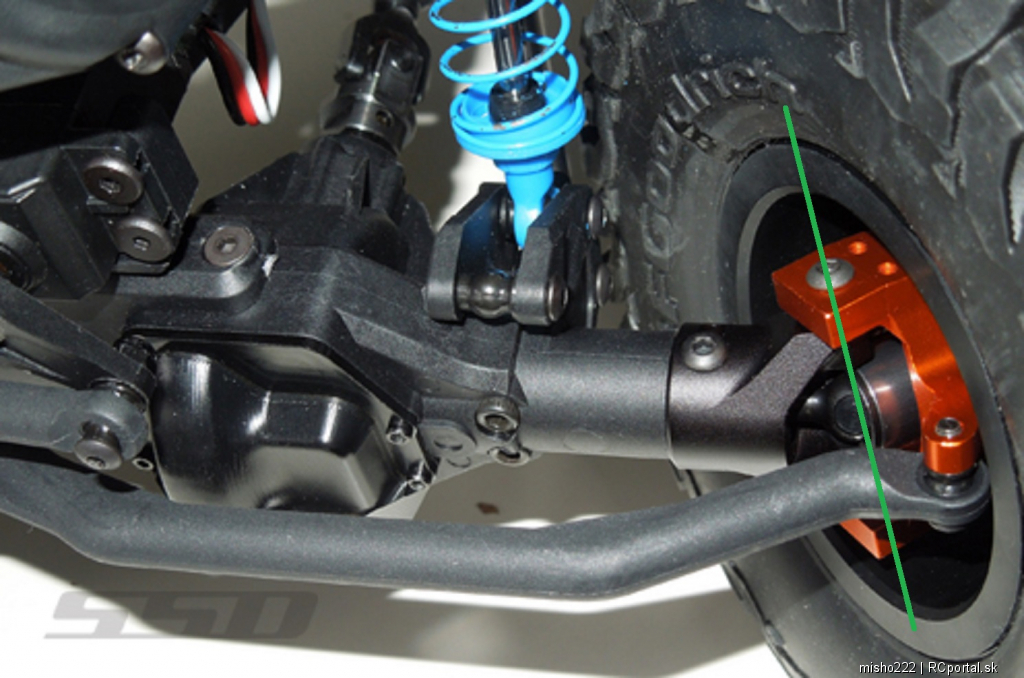

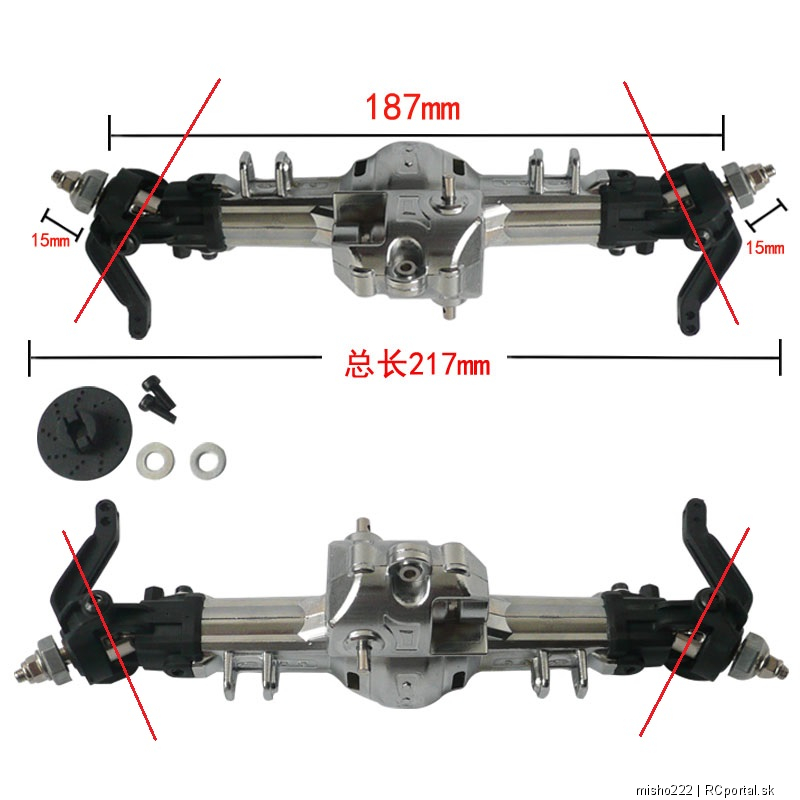

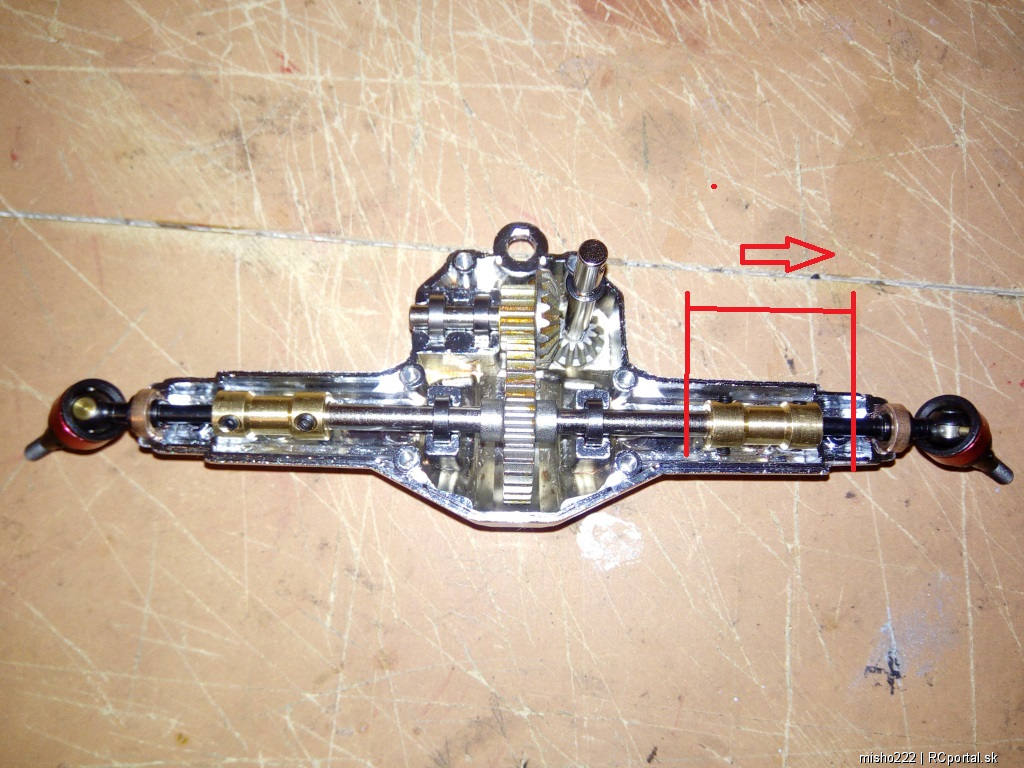

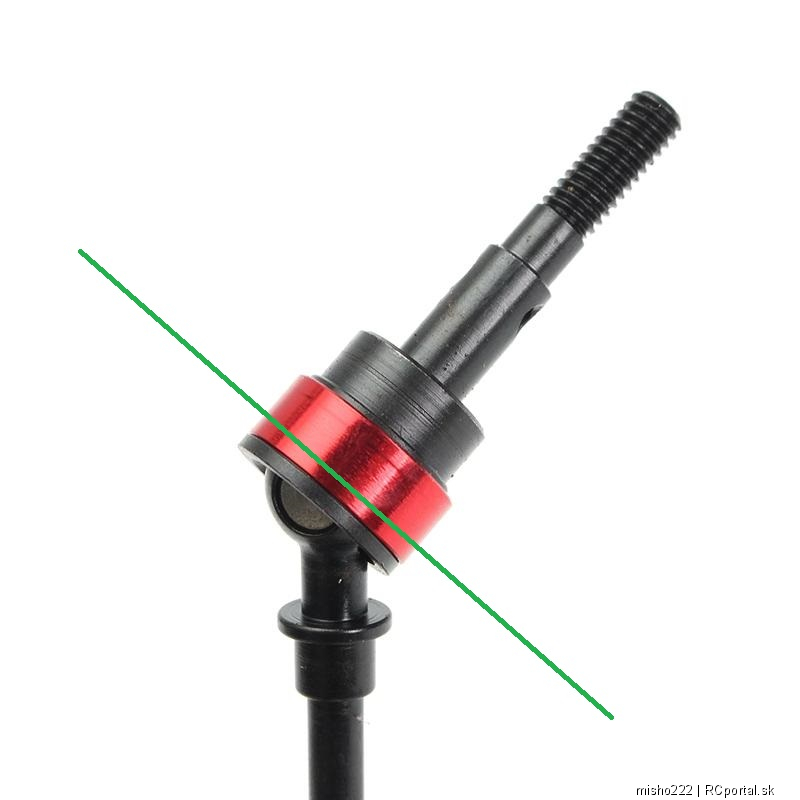

Je to presne to čo som písal Petrovi, Musíš trochu vysunúť poloos von- predĺžiť. Nesnaž sa oprieť ten krk poloosi do ložiska, ale nechaj ho kus vysunutý. Problém je v tom že nemáš súosý kĺb poloosi s osou otáčania náboju Ten tenký pin v kĺbe poloosi musí byť v jednej línii so skrutkami čo držia náboj na C-čku.         Som v práci, neviem ti teraz nafotiť ako to presne mám ja, no večer ti skúsim spraviť presnú fotku |
|
|
Peter team RCPortál
Príspevkov: 2167 Moje modely Poslať správu |
tak toto bolo myslím úplné slovnofotografické polopatistické vysvetlenie a to znamená, že keby si si odmeral tu vzdialenosť, tak to vieš aj prevrtať .. a viem....aź v ďalśom kroku... keď lepidlo povolí... |
|
|
marek4444 modelár
Príspevkov: 476 Moje modely Poslať správu |

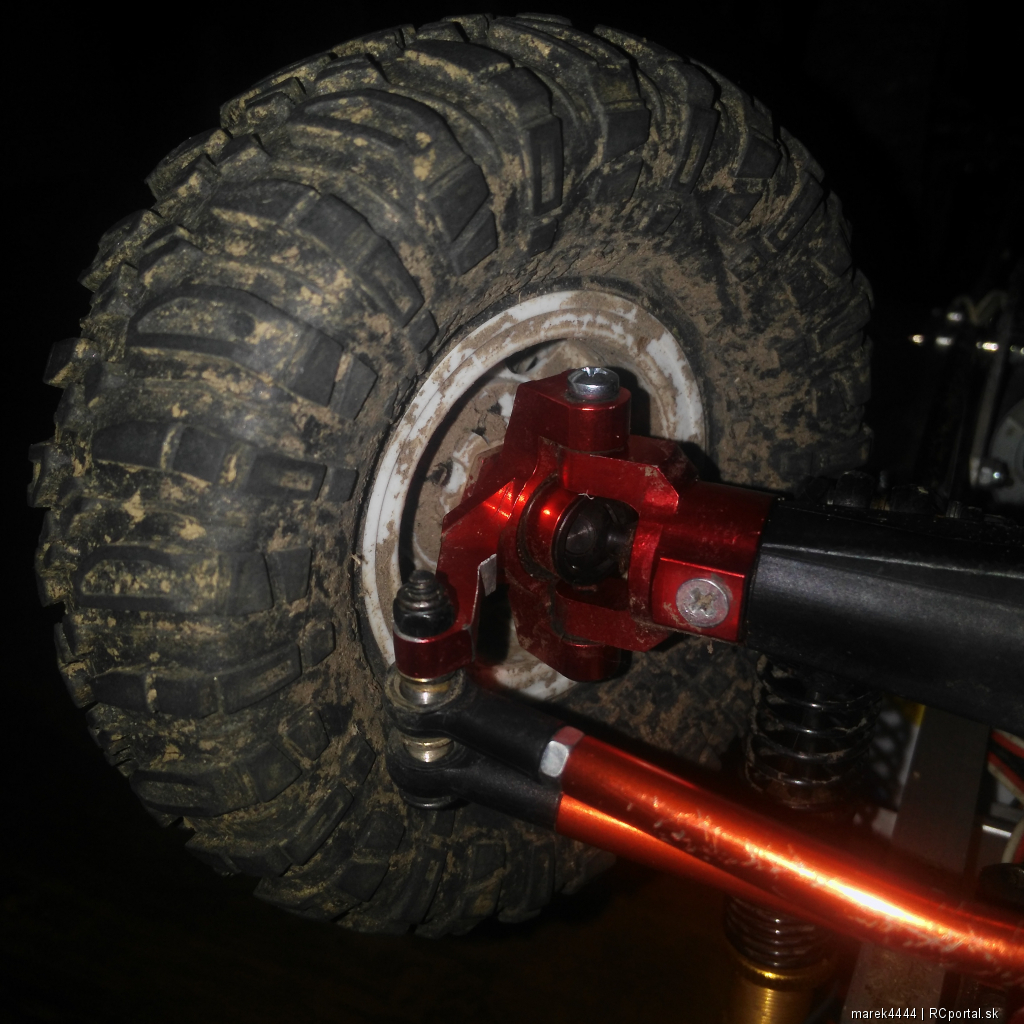

No ja to mám "nadoraz" opreté o ložisko a točí sa to ľahúčko, C-hub síce iný, ale na tom nezáleží, CVD a tiahli sú rovnaké.  |
|
|
Peter team RCPortál
Príspevkov: 2167 Moje modely Poslať správu |
Marek, ale v tom bude práve rozdiel.... tvoj C-hub bude mať asi menśie vylozenie práve o toľko, o koľko musel Mišo vysunúť doraz poloosy od ložiska.... |
|
|
marek4444 modelár
Príspevkov: 476 Moje modely Poslať správu |

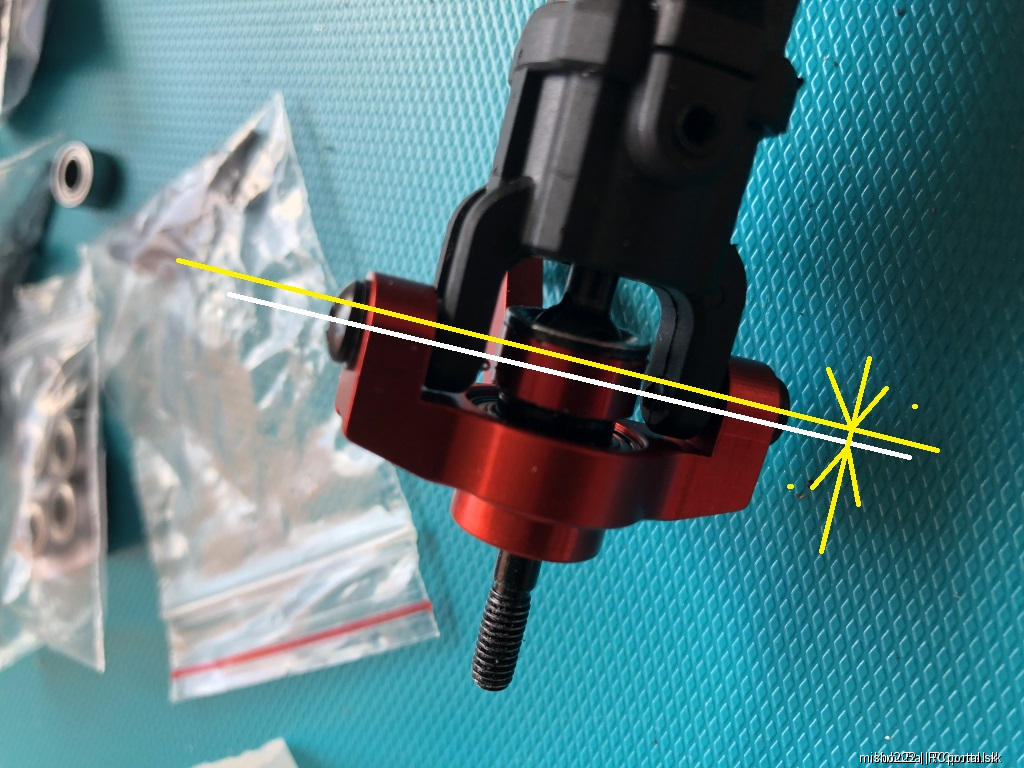

Neviem či všetci myslíme tie isté ložiská, ja myslím to väčšie v telese tiahla, do ktorého sa zasúva kratšia časť poloosi. Na c-hube potom nezáleží, lebo ten posuv vzniká medzi telesom tiahla a CVD poloosou (čiže kolko je zasunutá dnu do telesa), problém mimobežných osí vzniká ak nie je vnútorné ložisko úplne zasunuté do telesa tiahla(môj prípad po prvotnom zmontovaní) a následne CVD do ložiska. Toto sú diely ktoré navzájom menia polohu, poloha dier pre spojenie telesa tiahla a C-hubu sa nemení. Dlžka ramien(vysadenia )C-hubu môže byť v konflikte s osadením dorazu ložiska na polosi. na mišovej fotke vidno že rozdiel medzi žltou a bielou osou je presne ako rozmer čo chýba aby poloos vošla nadoraz po ložisko. Žltá(CVD) musí ísť smerom k bielej(tiahlo) aby boli súosé, čiže CVD viac zasunúť do telesa tiahla.
|
|
|
Peter team RCPortál
Príspevkov: 2167 Moje modely Poslať správu |
asi ti rozumiem... ty pod tiahlom myslíš teleso na fotke červené, že? teda ak som správne pochopil... keď poloos narveś uplne do cerveného telesa, tak kĺb poloosy vyjde presne na mieste - na osi otáčania riadenia? .... dáva to zmysel.... lebo potom je samozrejme jedno, ako dlhé sú ramená C-hubu na telese nápravy... |
|
|
marek4444 modelár
Príspevkov: 476 Moje modely Poslať správu |
Ano ano, presne takto som to myslel a myslím že aj výrobca. na tej poloosi je osadenie zhruba v mieste kde začína ten červený poistný krúžok, to bude tá hranica, ďalej sa to zasunúť nedá(tak aby sa začal deformovať červený poistný krúžok ). Ale aj ložisko musí byť úplne zasunuté do telesa tiahla, inak sa chyba prenáša ďalej. To názvoslovie mi občas robí problém, aby som veci pomenoval tak, aby tomu rozumeli aj ostatní. |
|
|
misho222 modelár
Príspevkov: 1964 Moje modely Poslať správu |

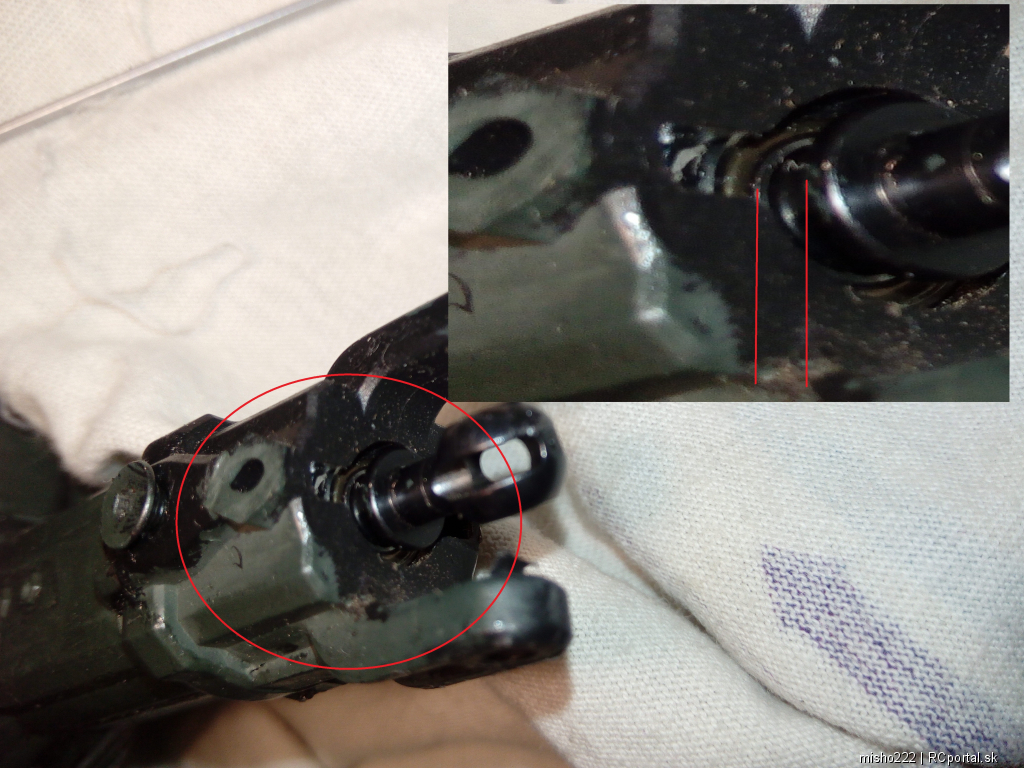

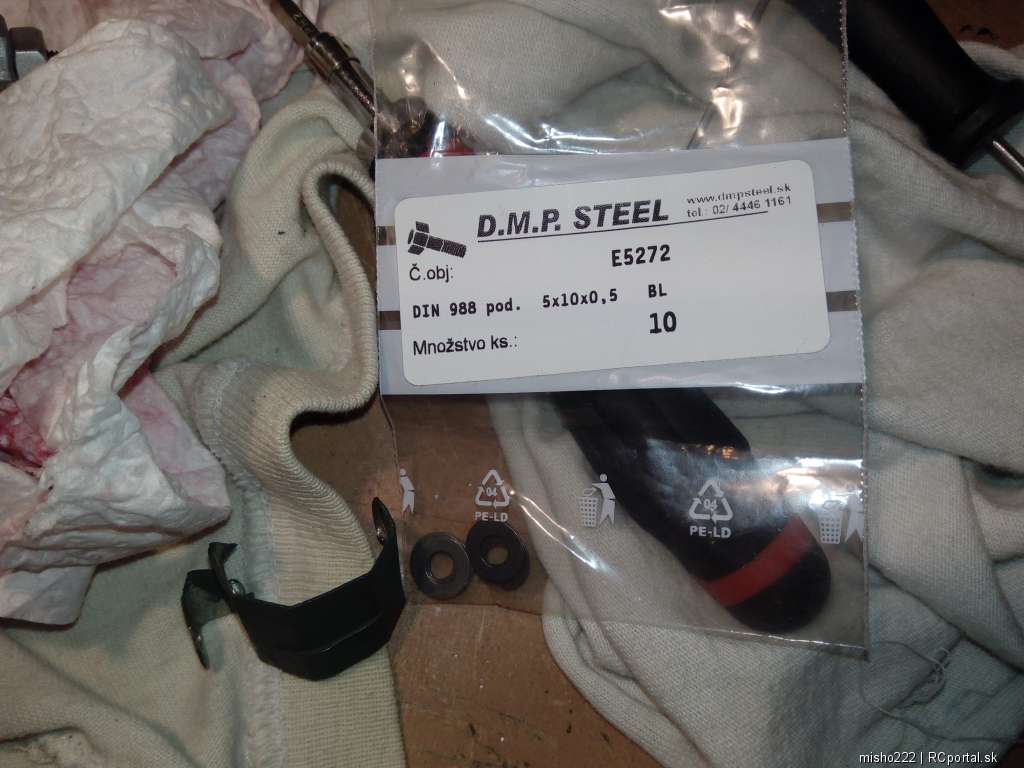

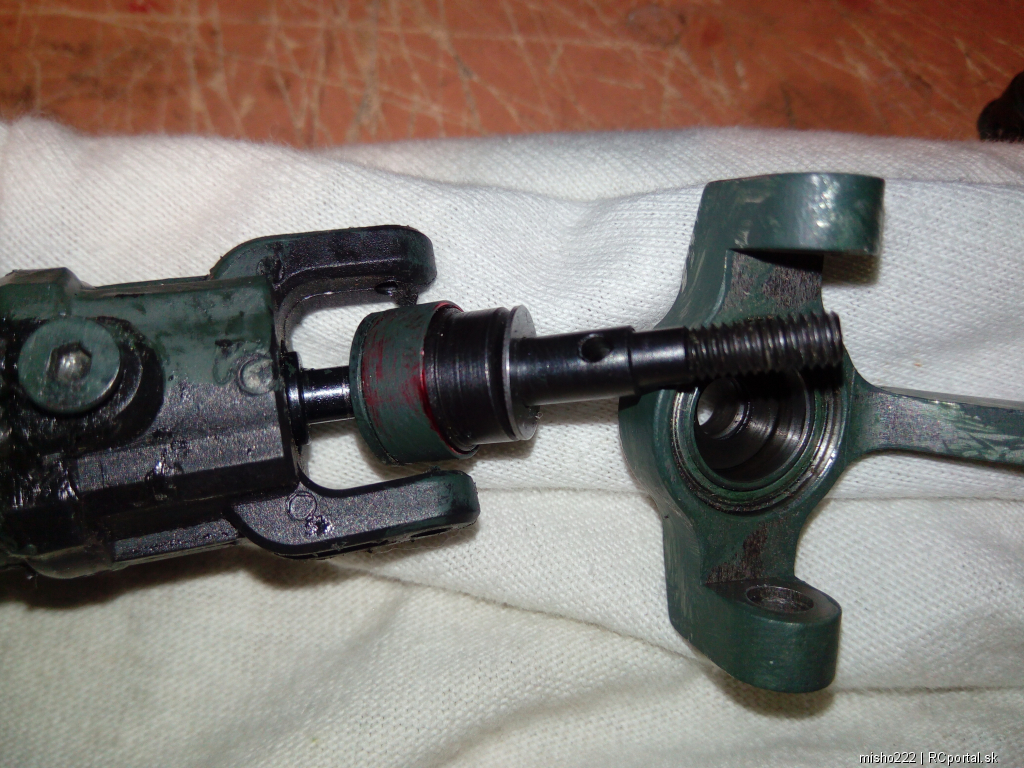

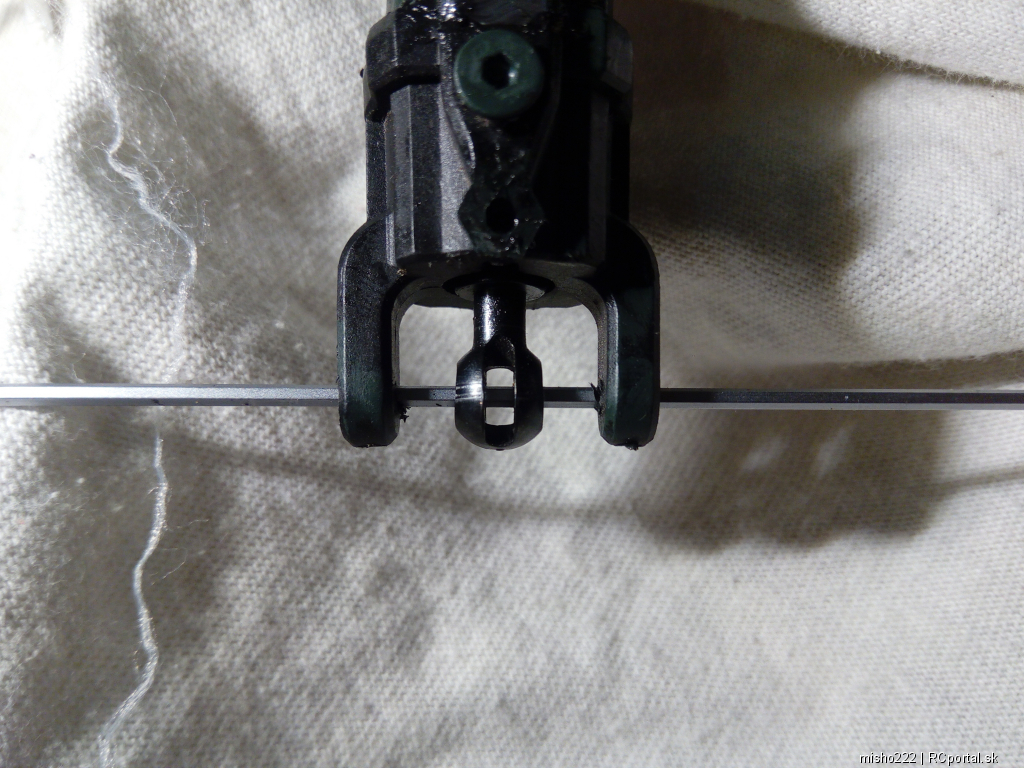

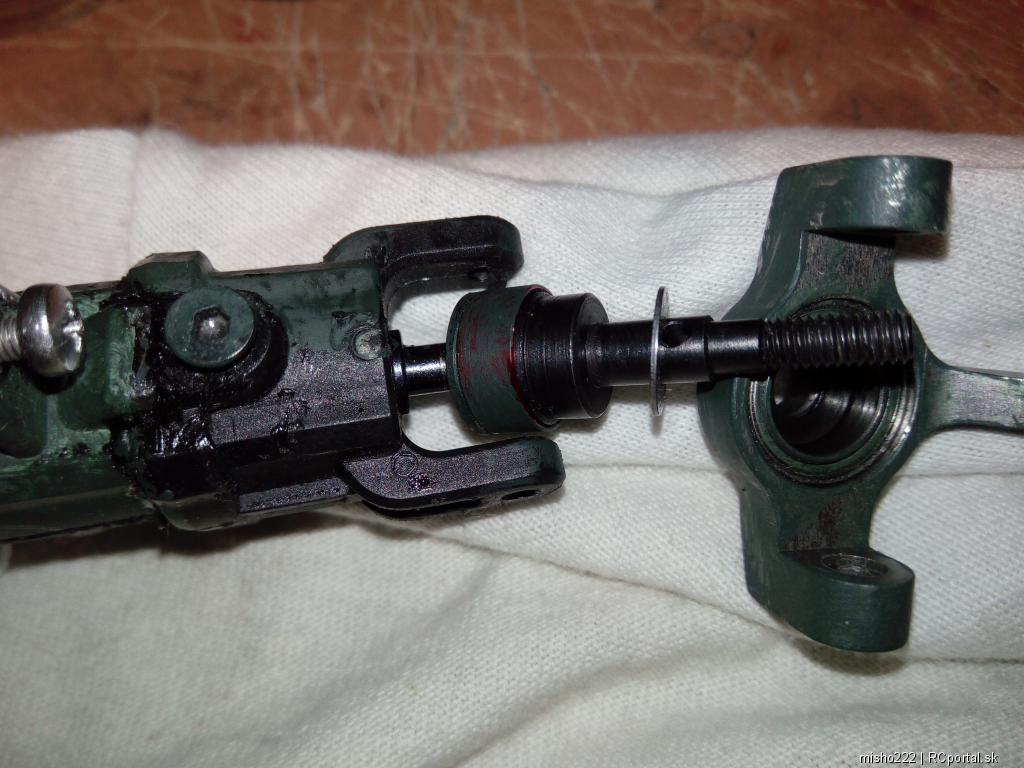

Ložisko o ktoré sa netreba oprieť je toto, neviem koľko presne, ale tak 2 mm je to von.  vystredenie Pinu ku stredu kĺbu- ak to sadne dobre, tak sa nebude CVD kĺb šponovať pri vytáčaní kolies  najlepšie mi to sadlo keď som dal pod poloos do vnútra náboju presnú podložku o hrúbke 0,5mm    |
