Technické parametre
Výrobca: Ja
Rozpätie: 195 mm
Hmotnosť: 2410 g
Kategória: Autá - elektrické
Dĺžka: 400 mm
Materiál: plast, balza, a báršco iné
Motor: 25T
Popis

Navrh od 0 kedze tato karoseria zrejme neexistuje (nikde som ju nenasiel).

Karoseria:
1. 3D model v https://www.blender.org/
2. "narez" na 3D tlac v http://www.meshmixer.com/ (v pripade, ze je mala, ze je mala tlaciaren)
3. tlac (tlacim z PLA, ABS sa tlaci zle)
4. lepenie po kusoch k sebe
5. brusenie, tmelenie, finalizacia tvarov ...

Zobraziť pokračovanie

ID Modelu: AM9377 | Zobrazenia: 12185 | Pridané: 28. 2. 2019 o 08:14 | Autor: newPOPE

1 2 3 4 5 6 7
Autor Správa
newPOPE
modelár

Príspevkov: 383

Moje modely
Poslať správu
Autor: newPOPE Správa zaslaná: 8. 3. 2019 o 10:22

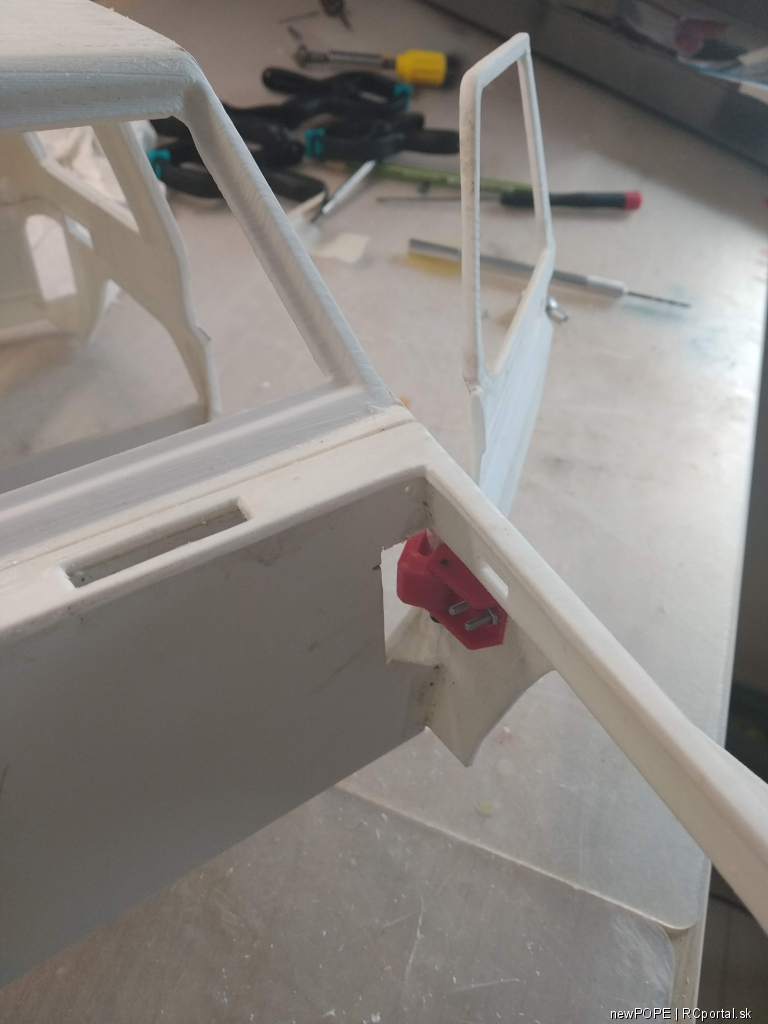

Ked sa trocha porozmysla (par prototypov islo do smeti) tak je to aj rozoberatelne... @peterprievidza ano mas pravdu, ked sa trocha zvacsia medzery tak to vychadza.


Bydlisko: SC
pera2008
modelár

Príspevkov: 2548

Moje modely
Poslať správu
Autor: pera2008 Správa zaslaná: 8. 3. 2019 o 13:40
super
Bydlisko: Kosice ( 42 rokov )
PupiDupi
modelár

Príspevkov: 440

Moje modely
Poslať správu
Autor: PupiDupi Správa zaslaná: 8. 3. 2019 o 15:16
Toto je luxusne.
Ako si tak cisto vyrezal tie dvere?
Bydlisko: Bratislava ( 40 rokov )
miso80
modelár

Príspevkov: 161

Moje modely
Poslať správu
Autor: miso80 Správa zaslaná: 8. 3. 2019 o 18:43
Vsak to je 3D tlac!
Bydlisko: Bratislava ( 42 rokov )
newPOPE
modelár

Príspevkov: 383

Moje modely
Poslať správu
Autor: newPOPE Správa zaslaná: 8. 3. 2019 o 19:01

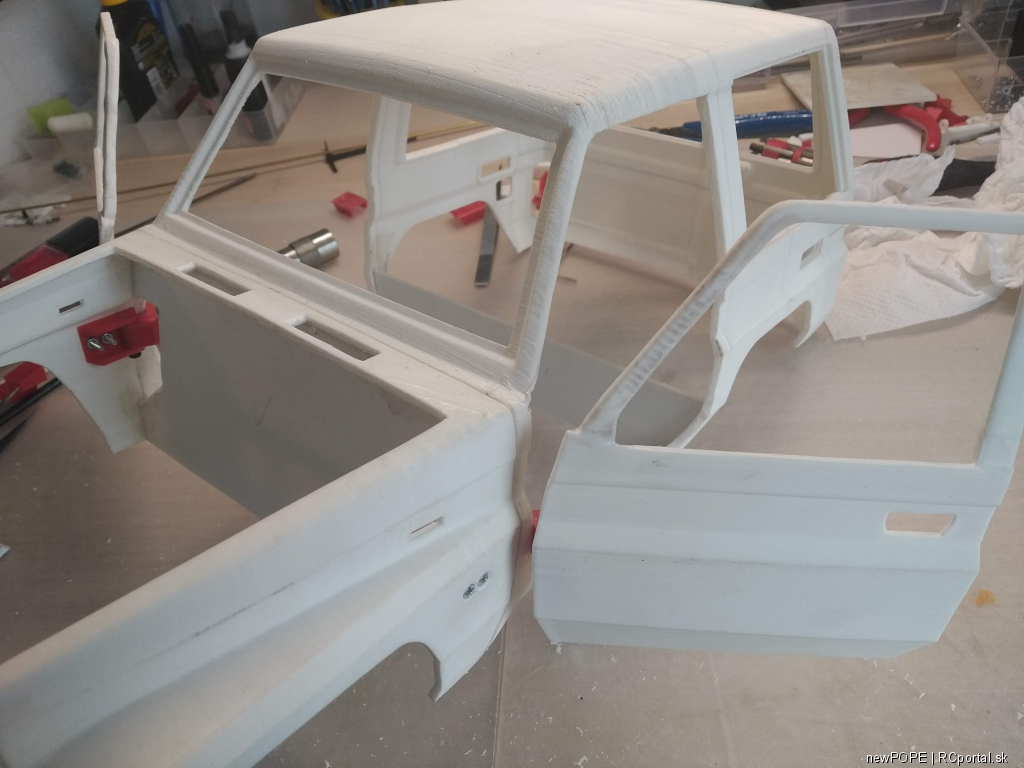

@pupi: rezal som "horúcim nožom". Pajka so zbrusenym mosadznym hrotom. Dvere čo zostali by sa dali v kľude použiť ale vytlačil som tam nové keďže som ešte upravoval samostatne ichodel. Vrchný rám je ale oblepeny epoxy plastelinou a bruseny. Vyzera to celkom dobre.

@misho80: áno je to tlač ale aj tá má svoje úskalia. Minimálne vrstvy ktoré musis riesit prípadne tlačiť tak aby si mal detaily a musel brúsiť čo najmenej.
Bydlisko: SC
peterprievidza
modelár

Príspevkov: 176

Moje modely
Poslať správu
Autor: peterprievidza Správa zaslaná: 8. 3. 2019 o 20:45

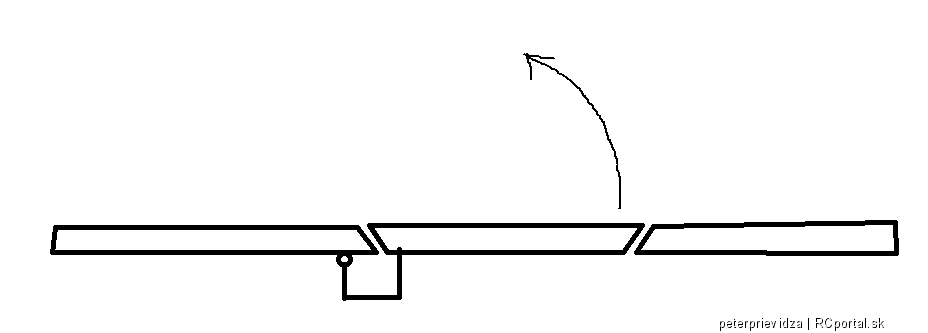

tak ešte jeden obrázok , takto to nebude drhnúť nikde a takto v podstate vyzerajú aj skutočné dvere - lichobežník - vonkajšia strana je väčšia ako vnútorná
Bydlisko: Prievidza
newPOPE
modelár

Príspevkov: 383

Moje modely
Poslať správu
Autor: newPOPE Správa zaslaná: 11. 3. 2019 o 16:18

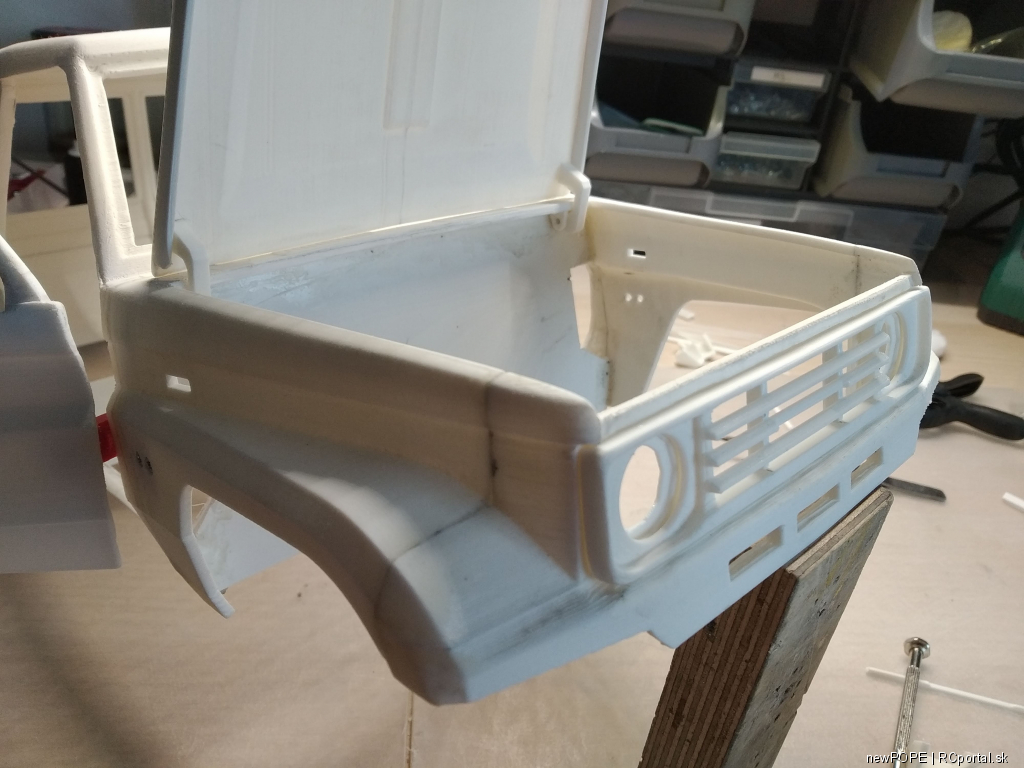

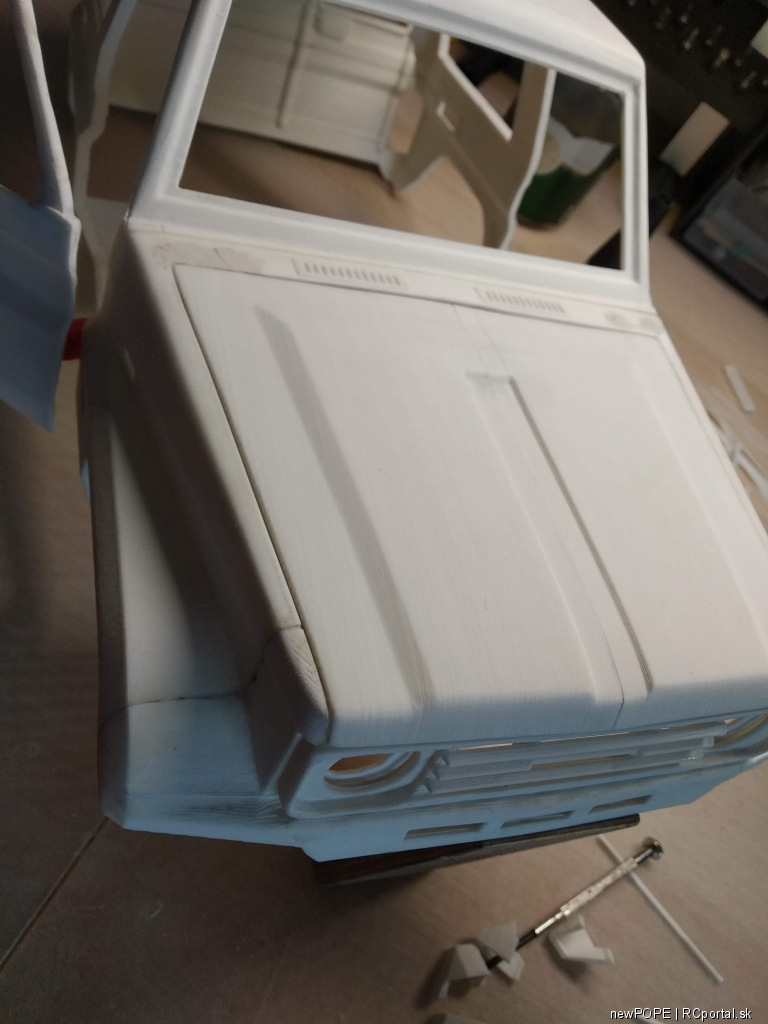

Pomaly predok dostava tvary


Bydlisko: SC
newPOPE
modelár

Príspevkov: 383

Moje modely
Poslať správu
Autor: newPOPE Správa zaslaná: 12. 3. 2019 o 09:40

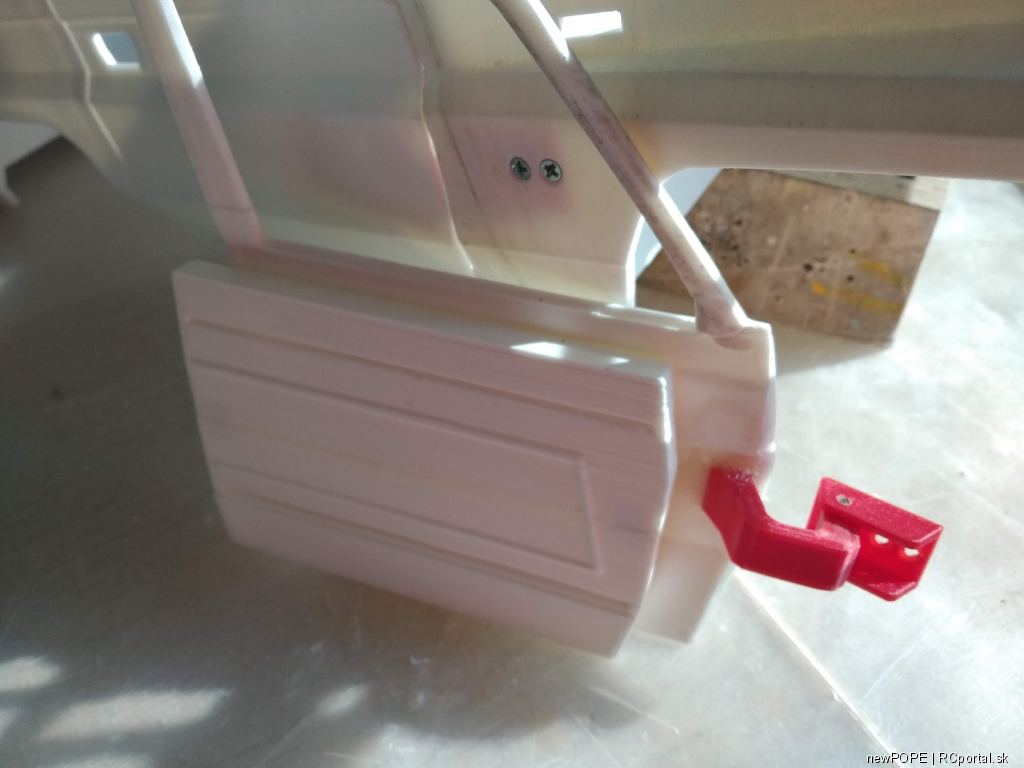

Zaklad vnutra dveri

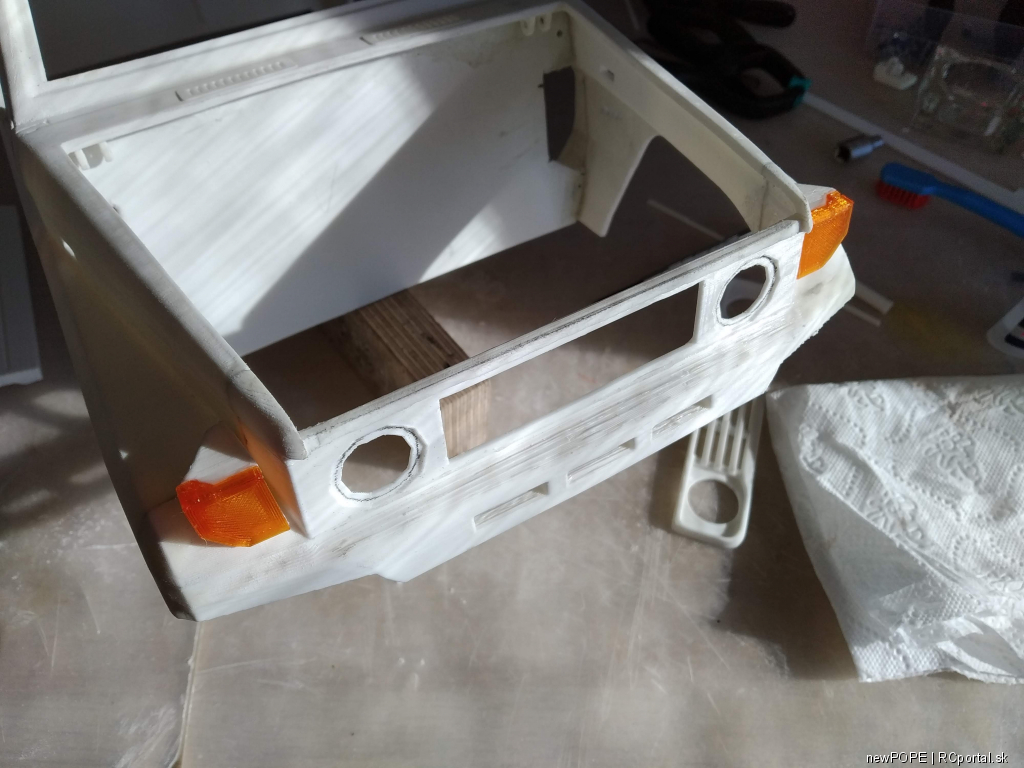

a blinkre

Bydlisko: SC
marek4444
modelár

Príspevkov: 476

Moje modely
Poslať správu
Autor: marek4444 Správa zaslaná: 12. 3. 2019 o 14:47
Okná budú spúšťacie ?
Bydlisko: Nová Dedina pri Leviciach ( 49 rokov )
lachim369
modelár

Príspevkov: 34

Moje modely
Poslať správu
Autor: lachim369 Správa zaslaná: 15. 3. 2019 o 17:33
Tesim sa na vysledok, je radost pozerat ako napredujes.

ako si robil smerovky? z coho to je?
Bydlisko: Nitra
pera2008
modelár

Príspevkov: 2548

Moje modely
Poslať správu
Autor: pera2008 Správa zaslaná: 15. 3. 2019 o 21:12
mam nejake vyhrady aj ku smerovka a prednym fendrom. Ale na 1. 3D model karoserie to nie je az take zle
Bydlisko: Kosice ( 42 rokov )
newPOPE
modelár

Príspevkov: 383

Moje modely
Poslať správu
Autor: newPOPE Správa zaslaná: 15. 3. 2019 o 21:25
@pera kľudne daj.
Bydlisko: SC
pera2008
modelár

Príspevkov: 2548

Moje modely
Poslať správu
Autor: pera2008 Správa zaslaná: 16. 3. 2019 o 09:49
tak tu mas predok s fendrami na porovnanie:
https://cdn.bringatrailer.com/wp-content/uploads/2016/03/Screen-Shot-2016-03-08-at-4.03.49-PM-940x636.png
ten predok fendrov mas ako obluk , ono je to skor fender zalomeny ako hokejka asi pod 30* uhlom, ale je rovny, nie je obluk.lom je obly,
Skus pozriet sa aj tu: https://www.rcportal.sk/hzj-78-g3936
Bydlisko: Kosice ( 42 rokov )
newPOPE
modelár

Príspevkov: 383

Moje modely
Poslať správu
Autor: newPOPE Správa zaslaná: 16. 3. 2019 o 11:44
Hej je to kus uletené. A blinkre? Okrem toho že nie sú 2farebne.
Bydlisko: SC
newPOPE
modelár

Príspevkov: 383

Moje modely
Poslať správu
Autor: newPOPE Správa zaslaná: 17. 3. 2019 o 21:06

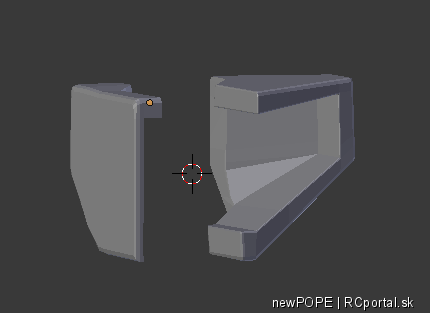

@lachim369: smerovky su z bieleho PLA a priesvitna cast oranzove priehladne PETG. Vsetko 3d print



Maly postup kym z ciny dojde ram, motor, prevod... rozvod. aby sa dalo pasovat a prisposobovat motor priestor a interier.

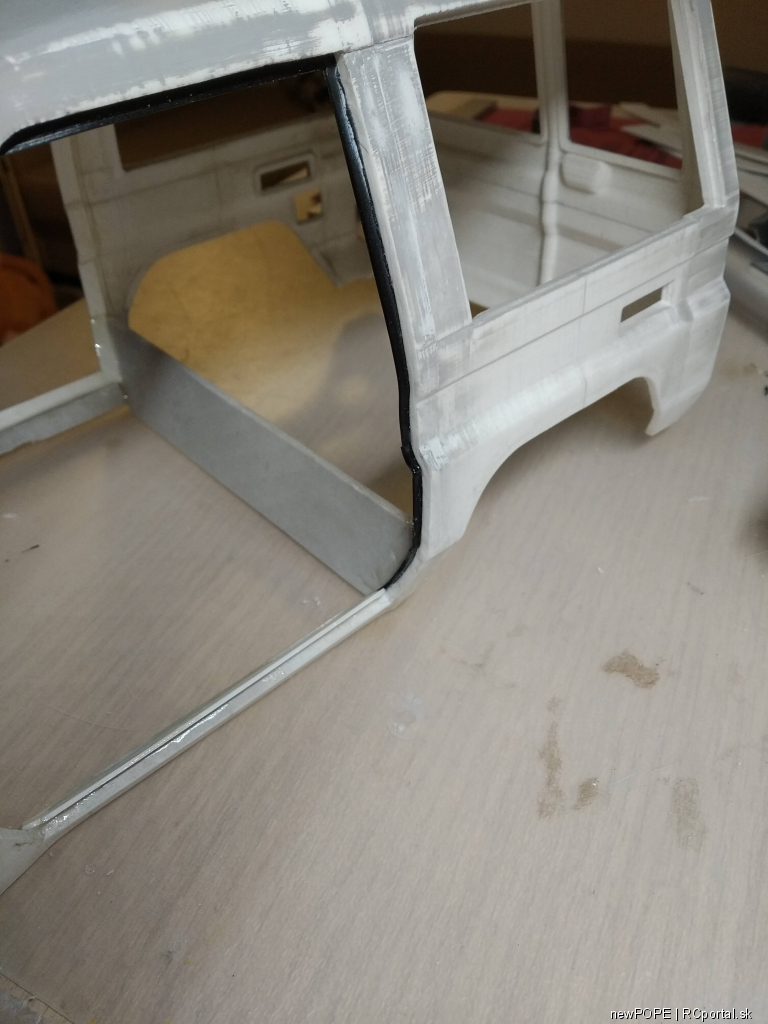

Dorazy "tesnenia" dveri (nahrubo)

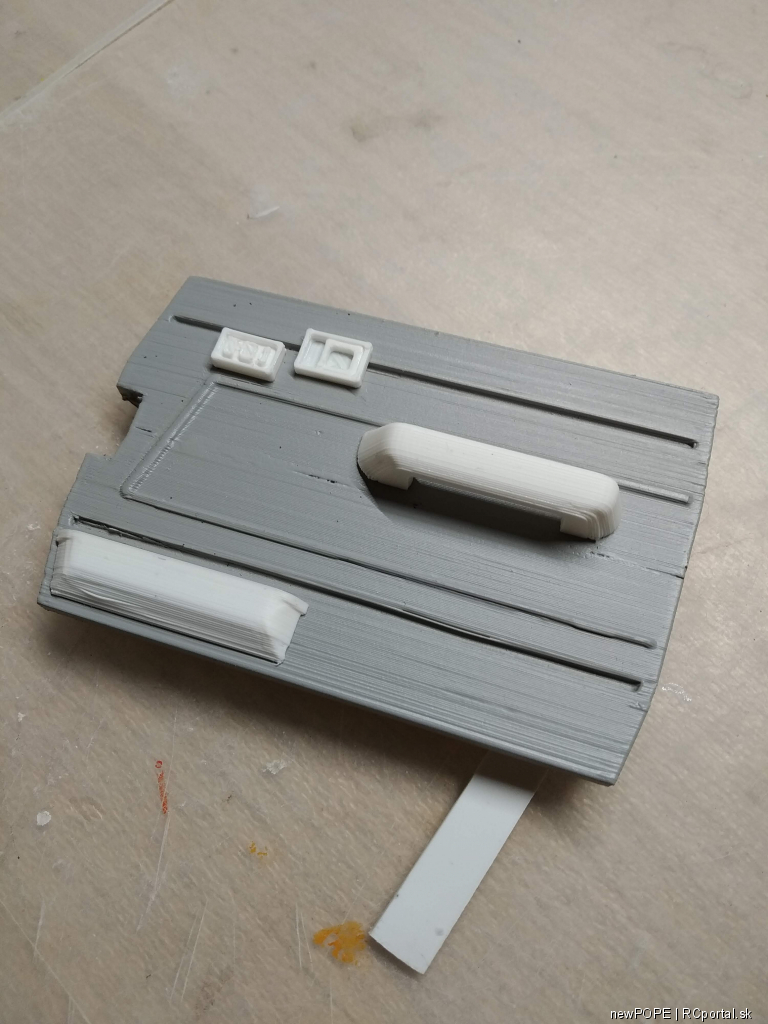

Surovy polotovar vnutra dveri

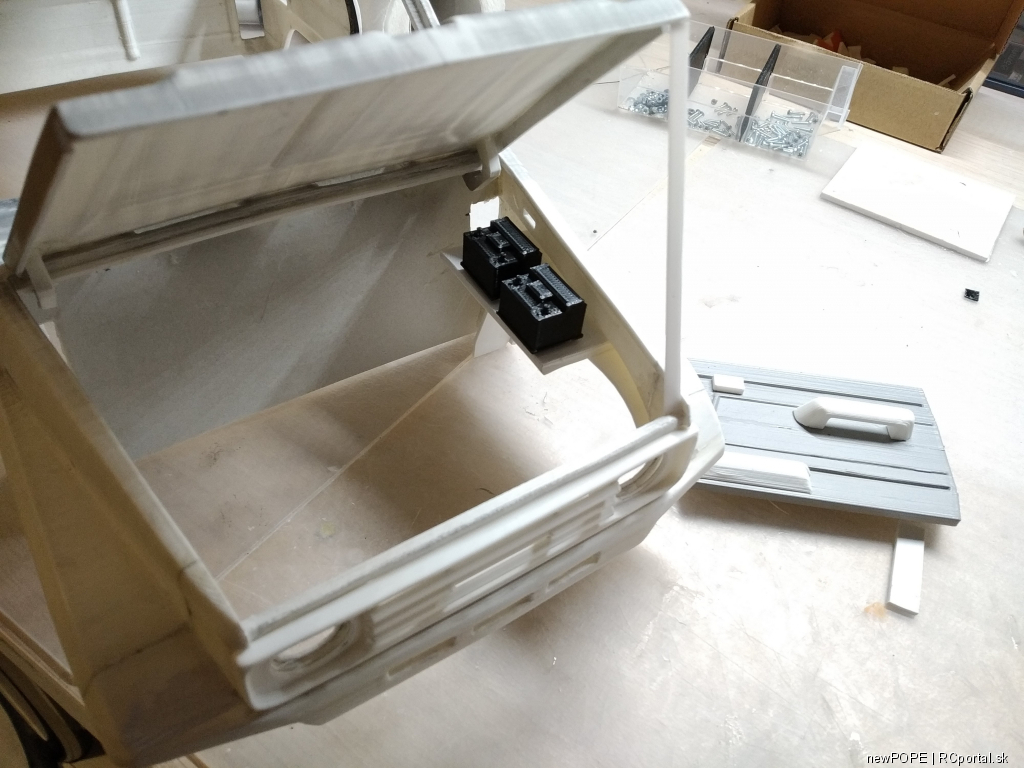

Testy komponent motorovoveho priestoru
Bydlisko: SC
