Technické parametre
Výrobca: Bronco model/Peter Zak
Rozpätie: 0 mm
Hmotnosť: 0 g
Kategória: Lode - motorové
Dĺžka: 100 mm
Materiál: plast
Motor:
Popis

Konecne som sa dnes pustil po troche do stavby Ubootu, uz lezi dostatocne dlho v rade, ponorkova regata skoncila, tak treba nieco aj postavit. Sice meskam pol roka, ale nevadi... ved bude aj dalsie stretnutie. Ponorka je plastovy kit, v dlzke 1meter, idealna velkost. Vnutro je kompresorovy system ponarania.

ID Modelu: AM4730 | Zobrazenia: 11336 | Pridané: 12. 9. 2014 o 21:43 | Autor: peterzak37

1 2 3
Autor Správa
peterzak37
modelár

Príspevkov: 2635

Moje modely
Poslať správu
Autor: peterzak37 Správa zaslaná: 12. 9. 2014 o 21:57

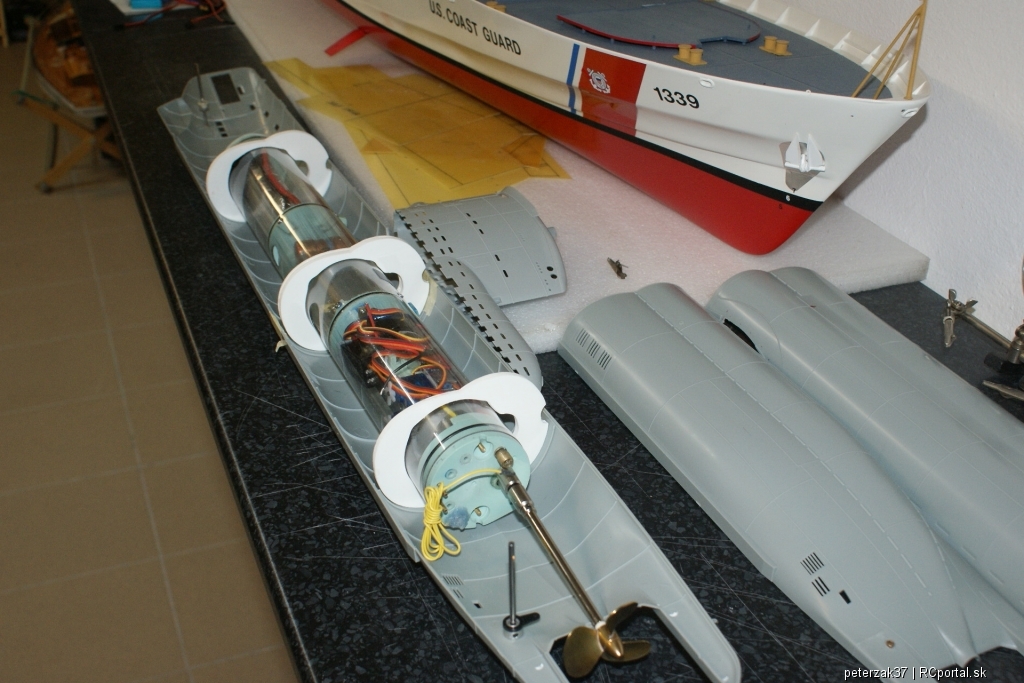

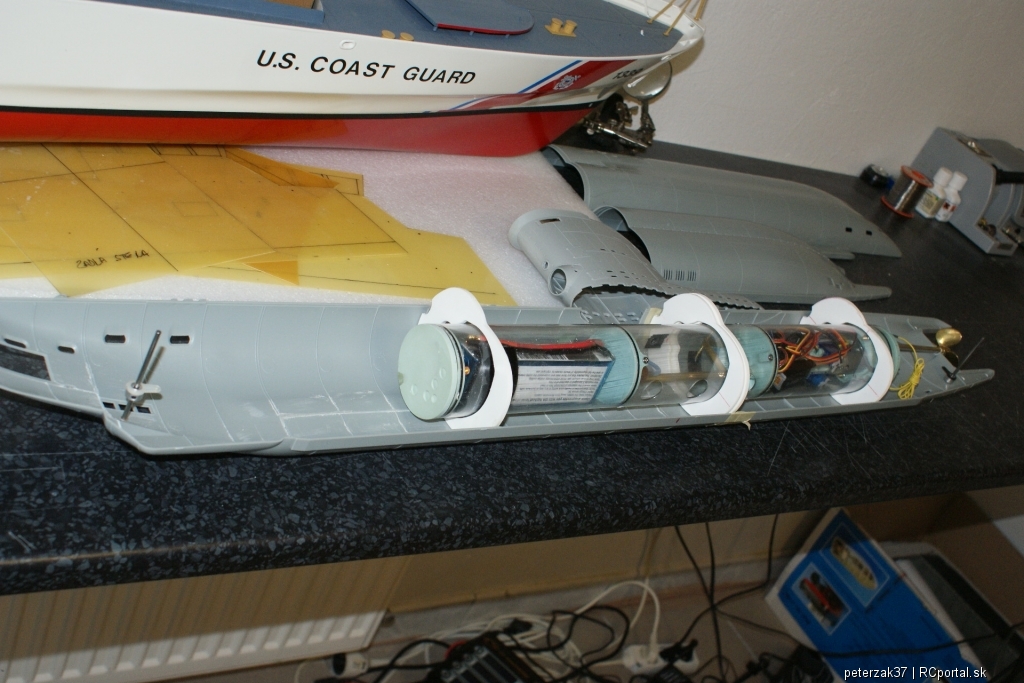

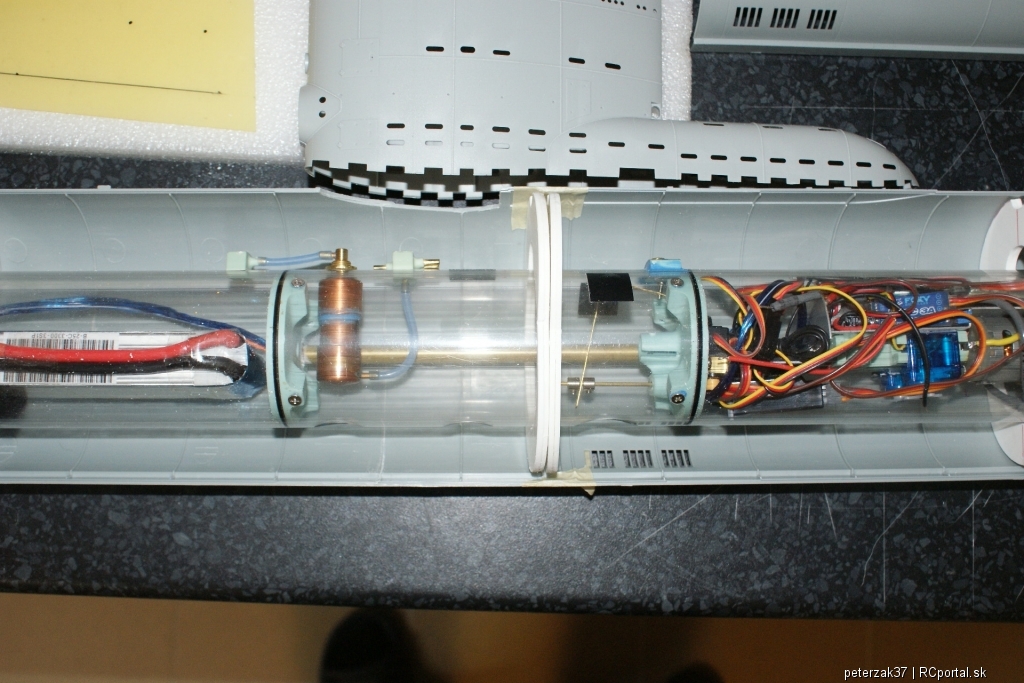

Zaklad ponorky je prekrasny plastovy kit od Cinana- Bronco model, za strasnych 68 euri, no kto by to staval. Dve predne a dve zadne polovice budu spolu asi iba zoskrutkovane, koli lahkej udrzbe. vodotesna cast v lexanovej rure bude zasuvatelna,tiahla na magneticke spojky, takze rozobranie koli udrzbe na komplet bude trvat par minut, na nabijanie snad 15 sekund. Trup bude deleny pozdlzne, pod vezou, spojene iba na silne magnety instalovane v dvoch rebrách. Ponorny system je kompresorovy, stredna tretina tlakovej nadrze je balastna nadrz, ktora je odvzdusnovana servom, vzduchom z dvoch tretin trupu sa voda kompresorom vytlaci von. Zavzdusnenie a vyrovnanie tlaku po vynoreni bude cez vysunuty snorchel -samozrejme funkcny. Na dnes som vyrobil rebra na ulozenie tlakovej nadrze, vyrobil puzdra a hriadele kormidiel na mieru urobil hnaciu hriadel.

Bydlisko: Zalesie
Peposan
modelár

Príspevkov: 241

Moje modely
Poslať správu
Autor: Peposan Správa zaslaná: 30. 9. 2014 o 14:27
Krasna pltka podvodna! Ma to fascinovalo ked som bol pozriet v Raci na stretnuti ponoriek, ale kupovat zas radio a systemy by mi skocilo do penez tak si spravim aspon pltku U-96 z papiera.
( 46 rokov )
RomanP
modelár

Príspevkov: 41

Moje modely
Poslať správu
Autor: RomanP Správa zaslaná: 30. 9. 2014 o 17:38
Vyzera to pekne Peter. Ta lexanova rura s vnutornymi rebrami je kupena ako polotovar alebo vlastna konstrukcia ? Velkost je tiez akurat. Aj na transport aj na maketove plavanie. Super, drzim palce !
Bydlisko: Bratislava
kupo
modelár

Príspevkov: 200

Moje modely
Poslať správu
Autor: kupo Správa zaslaná: 30. 9. 2014 o 18:39
Clovece ty robis tie modely ako o dušu. jeden za druhym, ze clovek ani sledovat to nestiha.Jooj , ale pekne to robis klobuk dole , pomaly nejaku vystavu by si mohol aj za vstupne urobit.
Bydlisko: Bratislava
peterzak37
modelár

Príspevkov: 2635

Moje modely
Poslať správu
Autor: peterzak37 Správa zaslaná: 30. 9. 2014 o 21:54
No prave od dnes zasa zacina modelarske obdobie, kedze som doma. dufajme, ze pocasie bude priznive aj na striekanie.Aby som mohol dotiahnut spon remorker do konca Vodotesna cast ponorky je viac menej polotovar.Teraz nastava cas na vlastnu konstrukciu, hlavne zapojenie tiahel,rozoberanie trupu koli udrzbe a podobne. No a hlavne vodotesnu cast mam v umysle pouzivat aj v inej ponorke, tak musi byt variabilna a hlavne rychlo vymenitelna. Zmena lode by nemala trvat viac ako par minut
Bydlisko: Zalesie
Viktor401
modelár

Príspevkov: 230

Moje modely
Poslať správu
Autor: Viktor401 Správa zaslaná: 30. 9. 2014 o 22:28
Nádhera
Bydlisko: Bratislava ( 50 rokov )
marianmacek
modelár

Príspevkov: 1332

Moje modely
Poslať správu
Autor: marianmacek Správa zaslaná: 1. 10. 2014 o 00:02
Ahoj,

tak toto bude ďalšia Tvoja pekná maketa.

prajem pekný večer

Marián Macek
Bydlisko: Piešťany ( 51 rokov )
peterzak37
modelár

Príspevkov: 2635

Moje modely
Poslať správu
Autor: peterzak37 Správa zaslaná: 1. 10. 2014 o 19:24

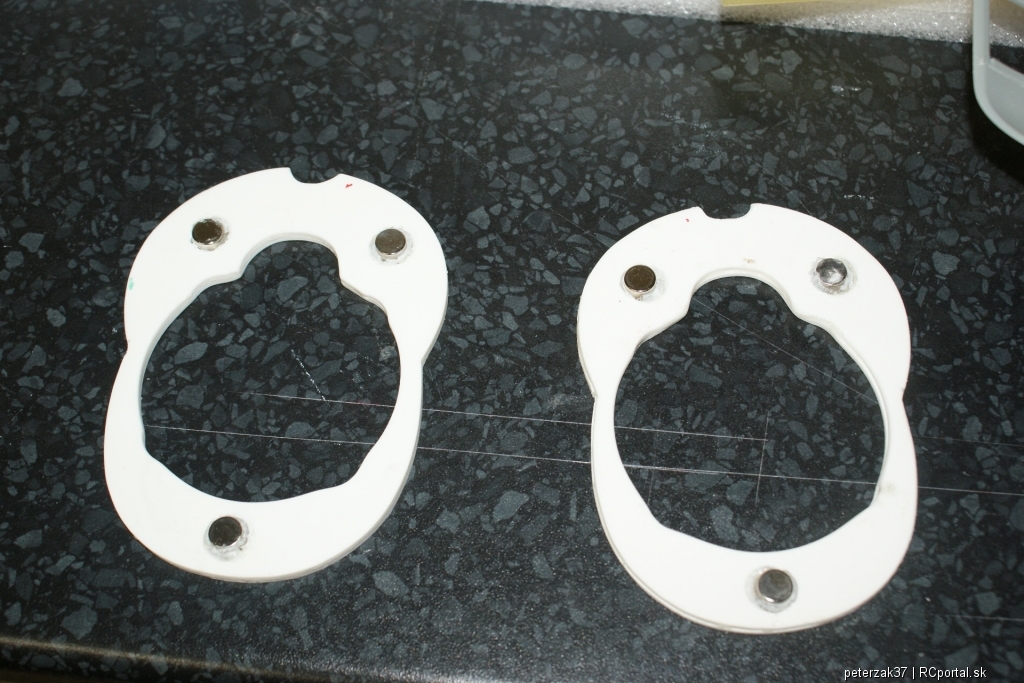

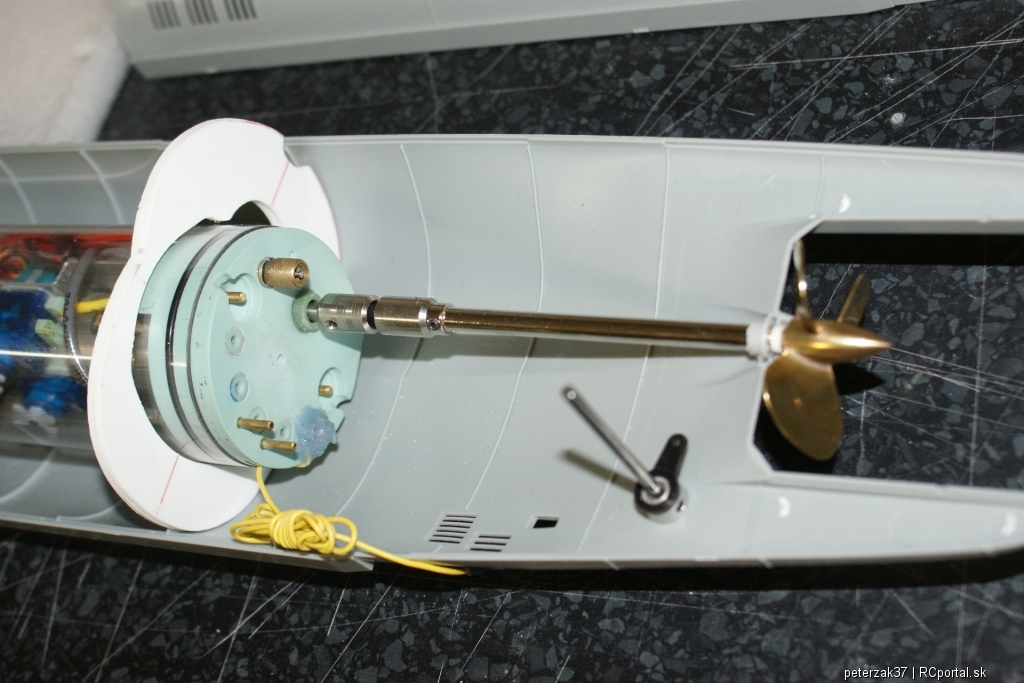

Dnes som urobil magneticku spojku polovic trupu, Pohonna hriadel uz je na hotovo,vcetne spojky



Bydlisko: Zalesie
kupo
modelár

Príspevkov: 200

Moje modely
Poslať správu
Autor: kupo Správa zaslaná: 1. 10. 2014 o 23:46
Udrží to tá spojka bezpečne? Len sa pýtam, lebo nemám s týmito magnetkami dobré skúsenosti.

Možno blbá otázka, lebo si to neviem dobre predstaviť z tej fotky.
Bydlisko: Bratislava
peterzak37
modelár

Príspevkov: 2635

Moje modely
Poslať správu
Autor: peterzak37 Správa zaslaná: 2. 10. 2014 o 08:50

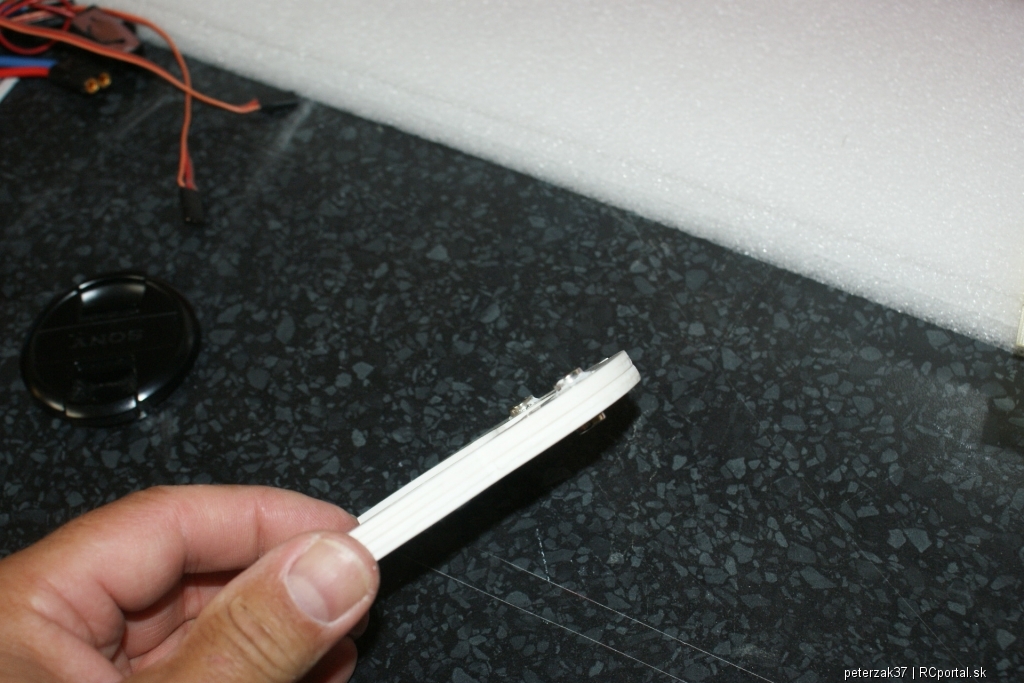

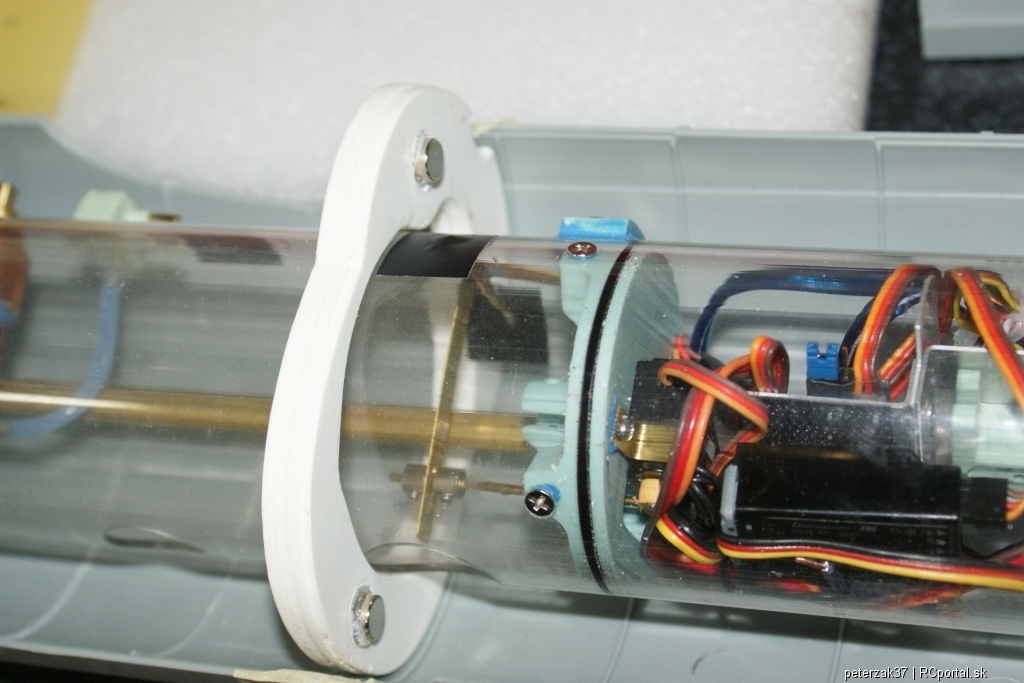

Magnety su neodymove, kazdy ma silu vraj vyse pol kila. Takze stahuju k sebe rebra dostatocnou siluo, okrem toho, vodotesna rura je v otvoroch zasunuta tiez pomerne na tesno, aby nehrkala, takze bude dost narocne od seba oddelit polovice trupu, bude to vyzadovat dost silu. Trup sa bude delit priecne, v miete týchto dvoch rebier s magnetmi Rebra budu vlepene do rtupu sekundakom. Rovnakym spôsobom -magnetmi budu robrnr aj rychlozamky na tiahla.Otazka, ci to vydrzi-ano magnety je dost problem oddelit od seba.
Bydlisko: Zalesie
peterzak37
modelár

Príspevkov: 2635

Moje modely
Poslať správu
Autor: peterzak37 Správa zaslaná: 3. 10. 2014 o 11:51

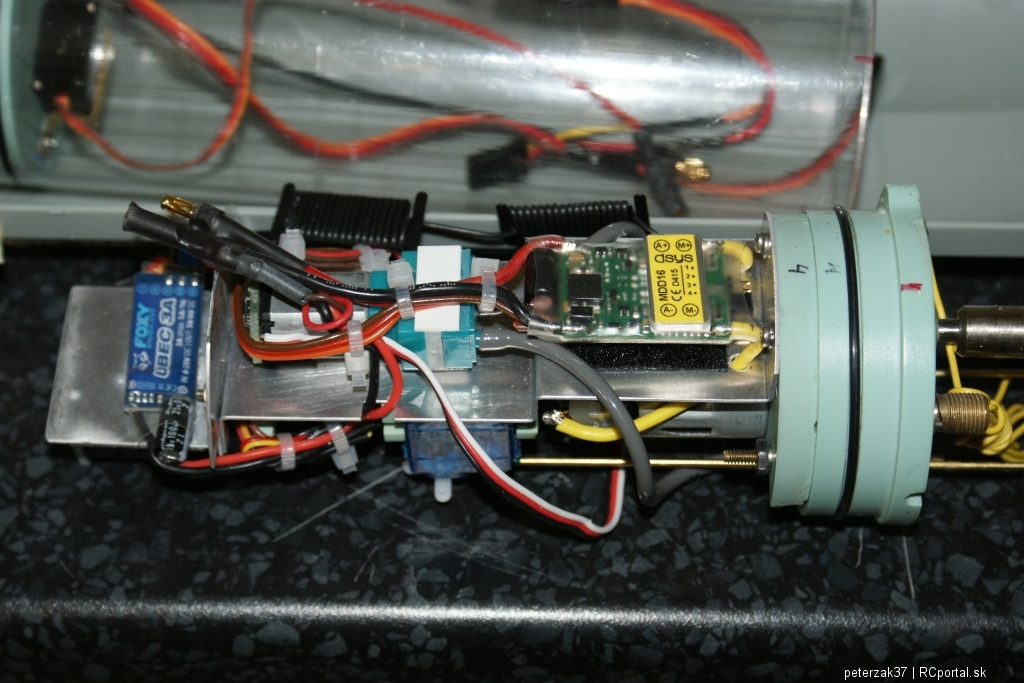

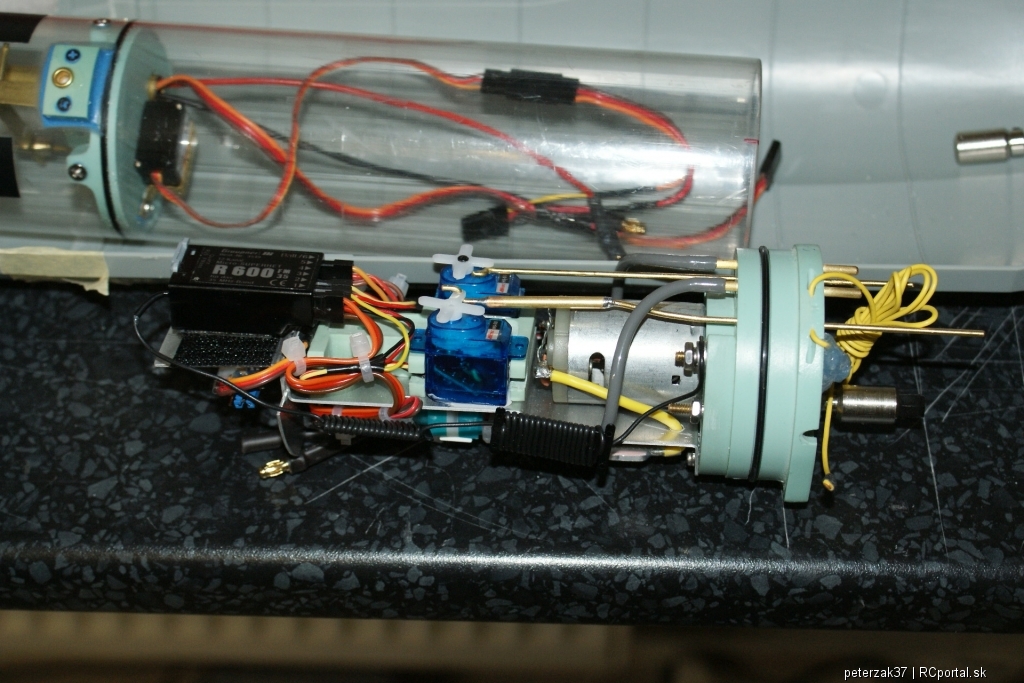

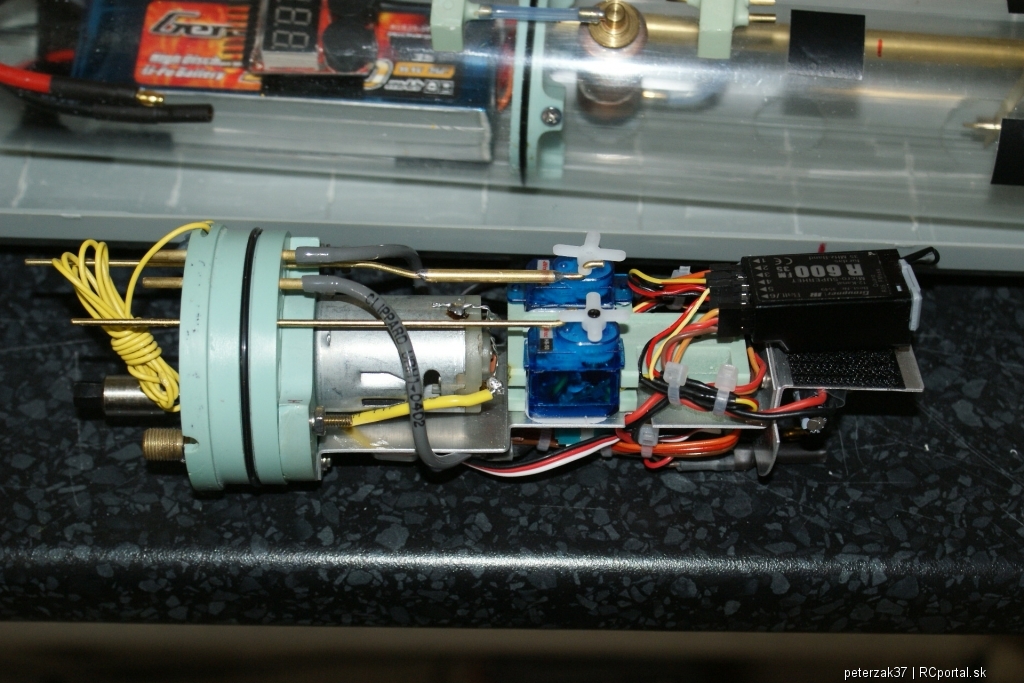

Elektronika je okrem jerneho Y kablu hotova

Bydlisko: Zalesie
peterzak37
modelár

Príspevkov: 2635

Moje modely
Poslať správu
Autor: peterzak37 Správa zaslaná: 9. 2. 2015 o 12:24

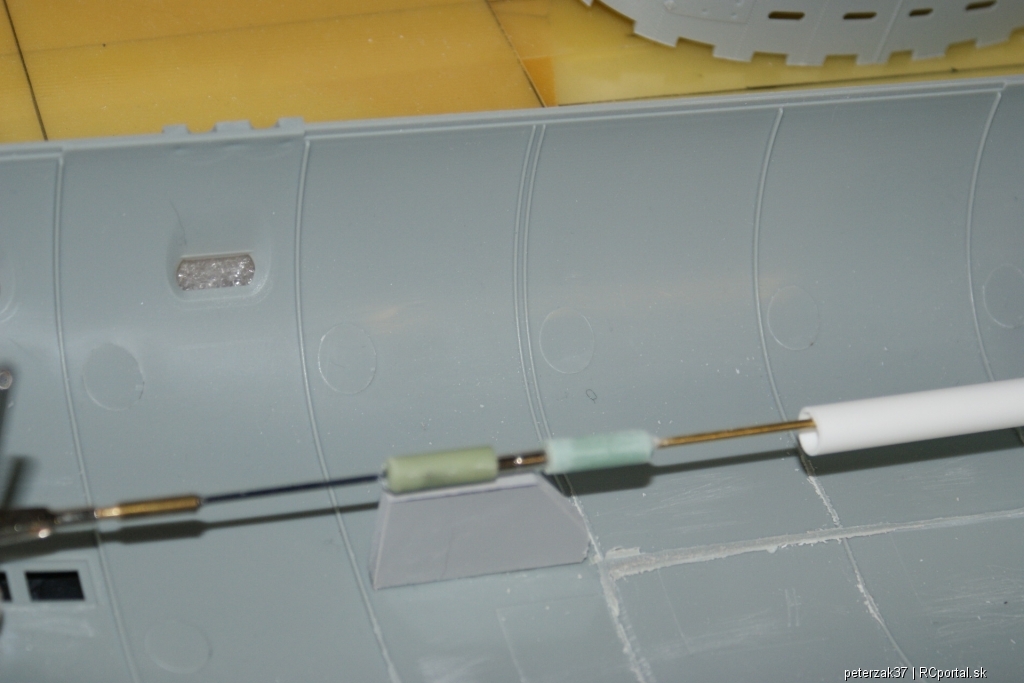

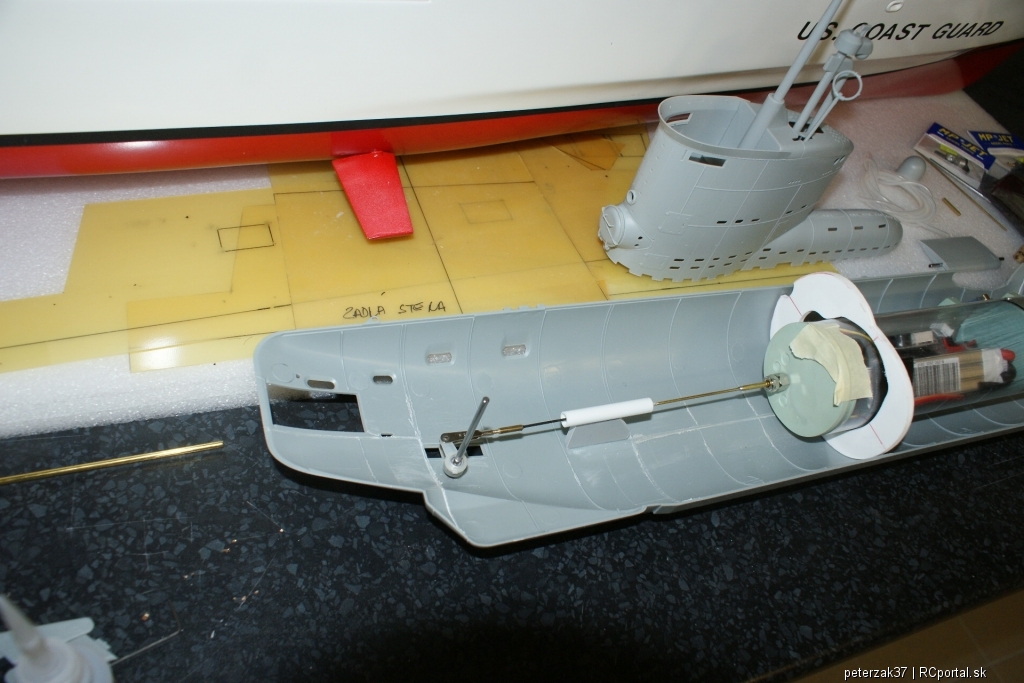

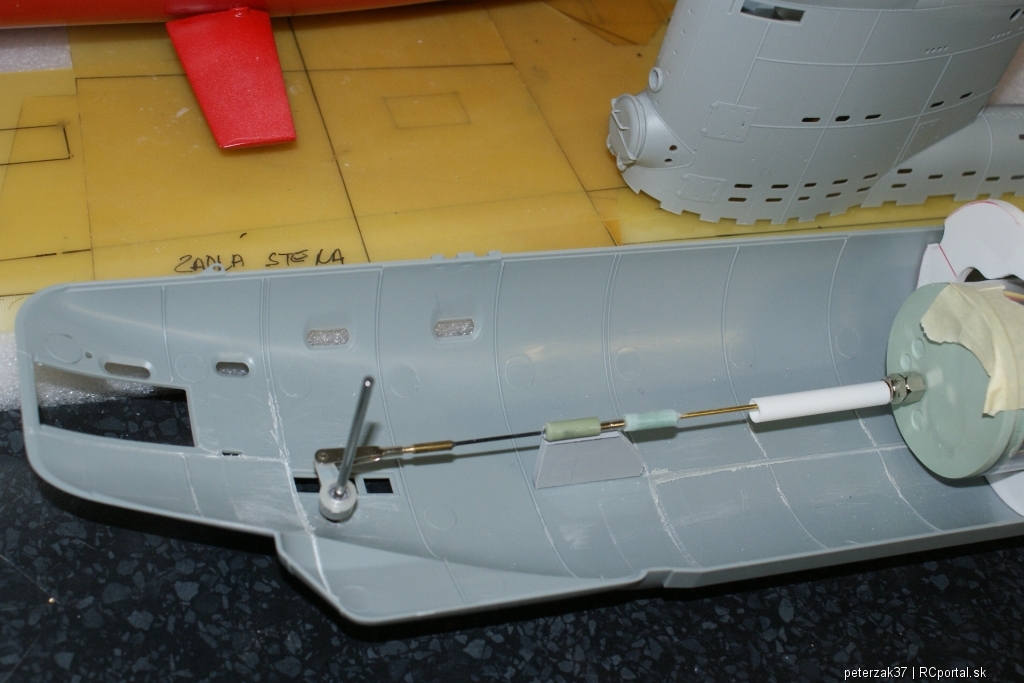

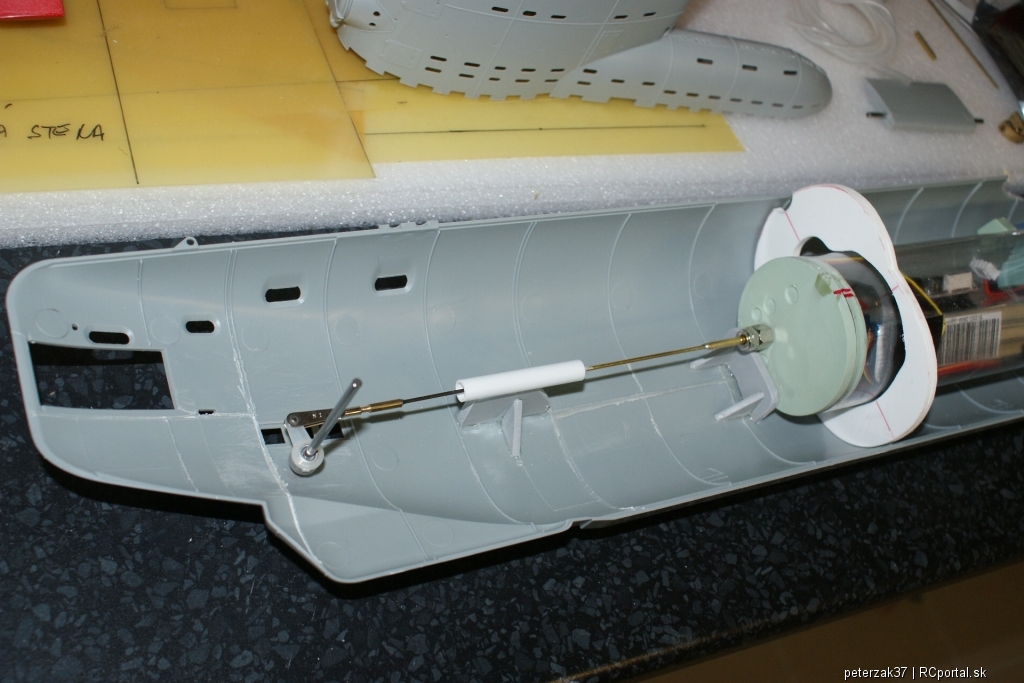

Dnes ma z rana chytil pracovny zapal, tento krat na ponorku, som sa rozhodol, ze uz som na nej dlho nic nerobil. Tak som sa pustil spojazdnit mechaniku na predne kormidla. Servo je na prednej prepazke vodotesného valca, tiahlo ide von cez vodotesnu prechodku, tiahlo je spojene magnetickou spojkou. Po rozpojeni polovic trupu, bez akehokolvek zasahovania do mechaniky iba stiahnem dole prednu cast trupu, tiahlo sa v spojke rozpoji. Tak isto pri skladani, ked budem nasuvat trup na svoje mieto, tak iba musim trafit tiahlo do plastovej trubky a spoji sa uz same na magnety. Magnety su seriozne, pritlacna sila je dostatocne silna na tu plochu kormidiel.

Bydlisko: Zalesie
robopok
modelár

Príspevkov: 79

Moje modely
Poslať správu
Autor: robopok Správa zaslaná: 9. 2. 2015 o 12:51
Už vidieť, že sa niekto vrátil z práce a môže sa venovať stavbe. . Pekná práca.
Bydlisko: Bratislava
peterzak37
modelár

Príspevkov: 2635

Moje modely
Poslať správu
Autor: peterzak37 Správa zaslaná: 9. 2. 2015 o 13:34
Asi tak, dnes ma to trochu chytilo, konecne.
Bydlisko: Zalesie
peterzak37
modelár

Príspevkov: 2635

Moje modely
Poslať správu
Autor: peterzak37 Správa zaslaná: 10. 2. 2015 o 19:39

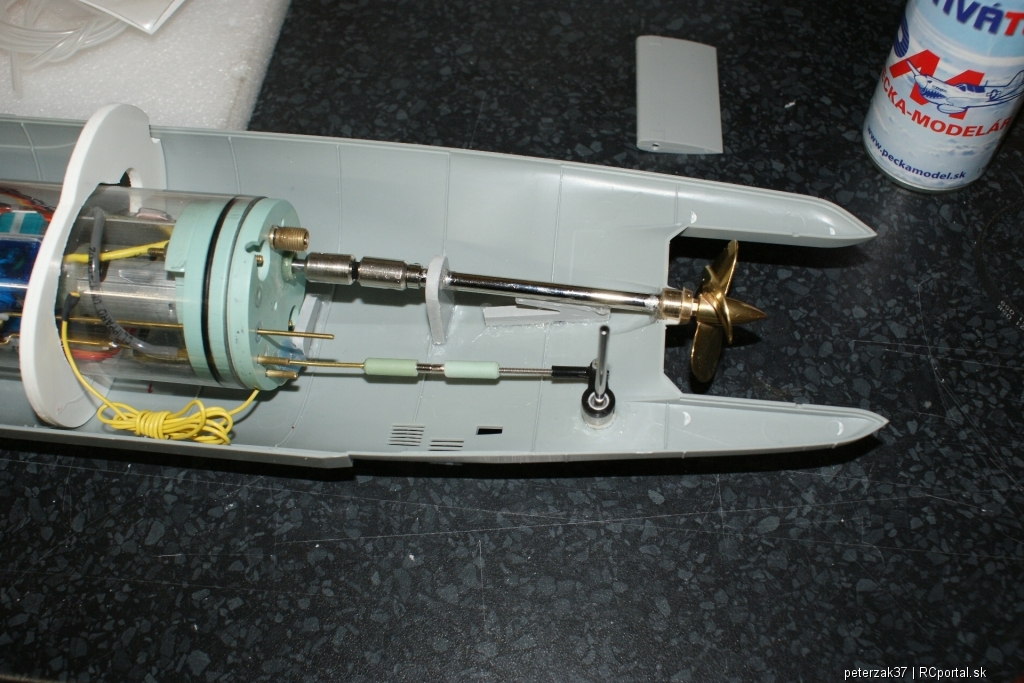

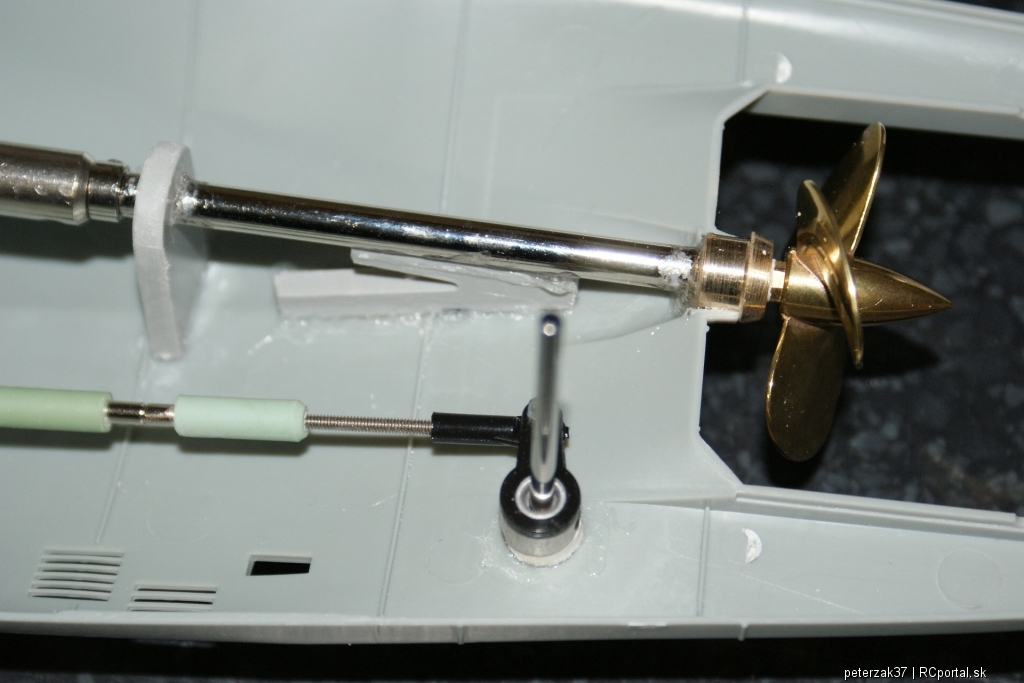

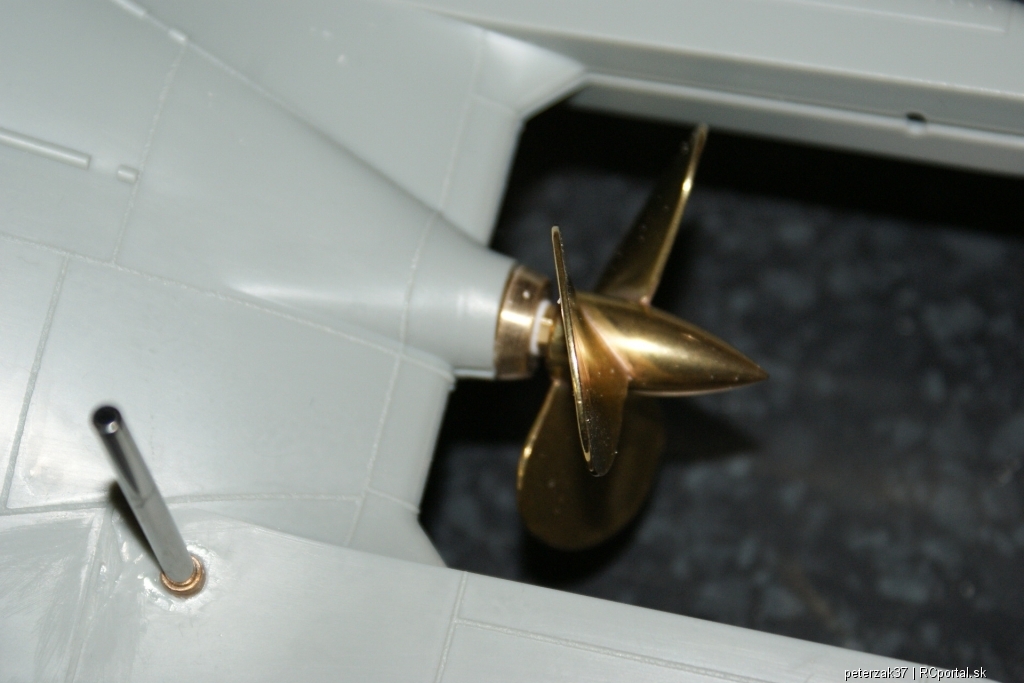

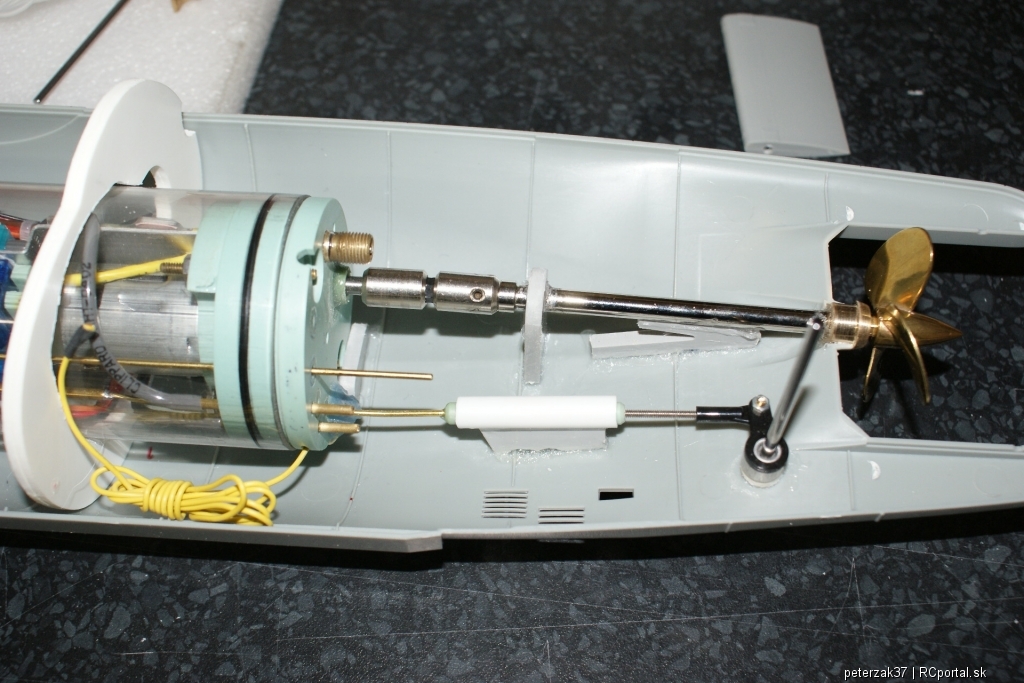

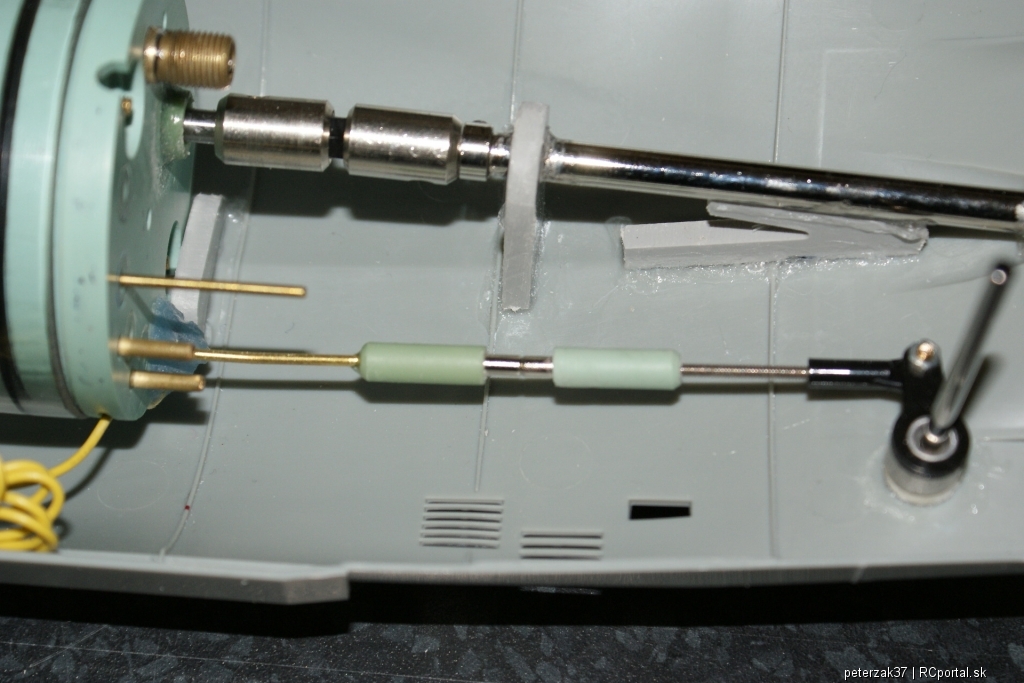

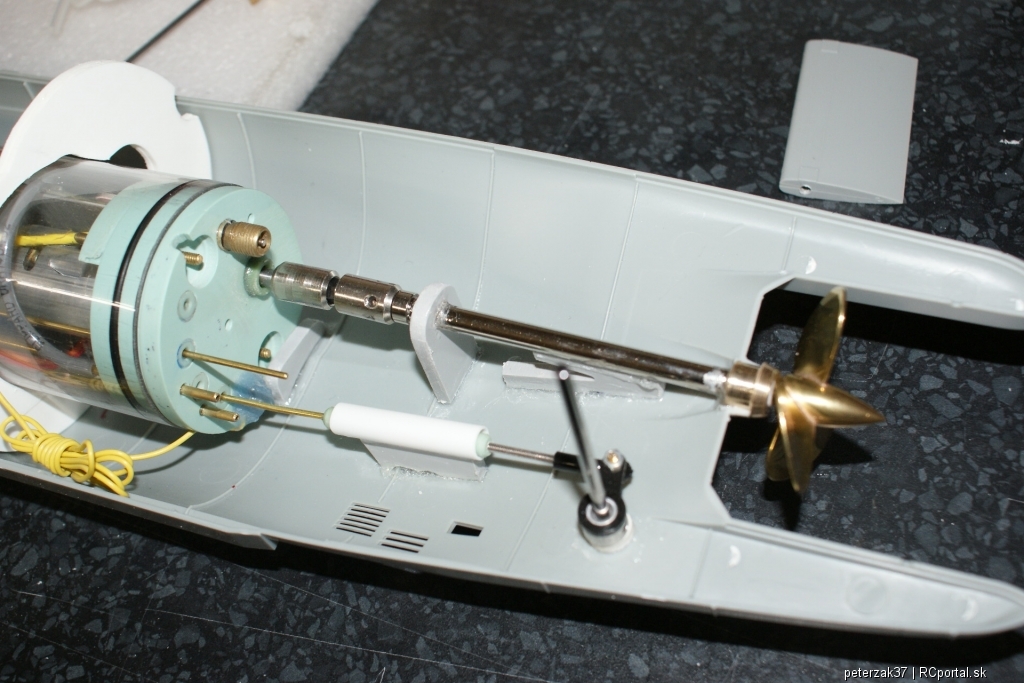

Dnes som zasa o krok vpred, zapojene tiahlo zadnych kormidiel. Zajtra pride na radu skutocna lahodka- zapojit tiahla na smerove kormidlo. Netusim ako, ale snad ma nieco schodne napadne.No a na trupe je urobene nove ukoncenie pred vrtulou z mosadze



Bydlisko: Zalesie
