Technické parametre
Výrobca: JA
Rozpätie: 0 mm
Hmotnosť: 2800 g
Kategória: Lode - motorové
Dĺžka: 860 mm
Materiál: Preglejka - Mahagon
Motor: HK 3674/ 1660Kv
Popis

Model lode Baby Bootlegger v mierke 1:10 podla planov G. Finlay

Rebra prekreslene z povodnych planov, vypalene z 4mm preglejky laserom, Nasledna klasicka stavba

ID Modelu: AM3118 | Zobrazenia: 16104 | Pridané: 12. 7. 2013 o 11:21 | Autor: darco2


Takto nejak to vyzeralo ked…


Spodny diel je z 5 casti,…


Zaciatok stavby, klasika hore…


Rebra…


S povodnymi…


Tu su uz pouzite 4x4mm…


Zaciatok 1. plankovania…


Moje vrtacie zariadenie,…


Spevnenie okolo hriadele..


Domacky vyrobeny vrtak 10mm,…


Voditko z…


Pomalicky postupujem v…


Miesto pre standartne…


Do trupu som narval dve 2s…


Kormidlo…


Vybruseny kus mosadze,…


Vylestene kormidlo na…


Odraz telefonu na…


Dvierka motoroveho…


Dvierka motoroveho priestoru…


Lepenie…


Drziak motora v rosype Diely…


Drziak motora -…


Komponenty pre hriadel trubka…


Vyskladany koniec hriadele,…


Motorova strana…


Hotova hriadel aj so vzperou,…


Drziak motora s motorom,…


Buduci kokpit, vzadu polepeny…


Zadna cas…


Cela lod je oplankovana…


Olaminovany vrch lode.…


Takze po 3 hodinach…


Vcera mi listy na…


Musel som trosku predlzit…


Osadeny motor v drziaku,…


Prijimac a volne lozene…


Servo, kormidlo.. Trosku ma…


Motor, spojka,…


Baterky, este vyrobit…


1. Uspesny pokus na vode…


1. Uspesny pokus na vode…


Lava strana uspesne…


Detail lavej strany. Spodna…


Zaciatok plankovania vrchnej…


o par list neskor…


Celkovy pohlad…


Detail plankovania - pred…


Dvierka motoroveho priestoru,…


Po dvoch hodinach brusenia…


Pripravena na epoxid…


Vyskusal som jeden postup z…


Trosku optimistickejsie foto…


Jednotilve diely…


Usadena prava…


Vlepene rebra a stredna…


Dokonca to po vybrati z trupu…


2. vrstva…


Kokpit v jednej z mnohych faz…


Nakreslena, vytlacena…


Pristrojovka v dvoch vrstvach…


Skrareda foto.. pekneko…


Zase maly postup po…


Sedadlo…


Stred volantu a buduci…


Posledne foto pred…


Takto nejak vyzera forma na…


Prisrobovany vyzihany…


Vyklepany do…


Vyklepany…


hotove 3 kusy na lod, po…


Detail…


Nastriekane napisy Baby…


G5 - nastriekane airbrushovou…


BB pod prvym…


G5 po prvym…


Predny…


27/02/2014 Finalny lak,…

1 2 3 4 5 6
Autor Správa
darco2
modelár

Príspevkov: 804

Moje modely
Poslať správu
Autor: darco2 Správa zaslaná: 24. 10. 2013 o 14:13
Vies ked sa pre nieco zapalis tak si to chces uzit, robim to tak s kazdou lodou a myslim ze tym nic nepokazim, skor odhalim veci ktore by sa potom tazko riesili..

Nastastie susenie epoxidov a lakov mam vyriesene, mam to miesto kde mozem v teple a suchu susit

Bohuzial v Rive mi odisli regulatory, aj ked som uz nove objednal, este su len na ceste..
Mozno sa s nou dostanem este na vodu.. ta dva tyzdne.. zalezi od pocasia..
Bydlisko: Malinovo ( 51 rokov )
marianr
modelár

Príspevkov: 1466

Moje modely
Poslať správu
Autor: marianr Správa zaslaná: 25. 10. 2013 o 09:31
darco2:
...
Bohuzial v Rive mi odisli regulatory, ...


Sú niekde informácie aké regulátory, aké motory aku a skrutky boli použité?
Bydlisko: Ba ( 66 rokov )
darco2
modelár

Príspevkov: 804

Moje modely
Poslať správu
Autor: darco2 Správa zaslaná: 25. 10. 2013 o 11:12
Marian, mylsim ze su v popise lode vsetky podstatne data, Pozri si ju medzi mojimi lodami
Regulatory sa neprehrievali, neboli nijak extremne zatazovane, takze tam nebola chyba, najskor sa prejavovali tak, ze jeden motor isiel na 1/3 vykon, teda aspon podla spotreby baterky.
Pohon som predimenzoval, takze ona ta lod plava pekne v sklze aj na jeden motor..
niekolko krat som skontroloval vsetky kable, spoje, kupil nove konektory, aby som vylucil vsetky chyby, prehodil regulatory, vsetko som skusal ked boli Defaultne nastavene.. nic sa nemenilo.. az na Regate total zblbli..
nastavoval som cez programovaciu kartu..meral som vinutia motorov medzi sebou.. atd

Nemam nervy na take veci.. kupil som nove , dufam ze budem spokojny .
Bydlisko: Malinovo ( 51 rokov )
marianr
modelár

Príspevkov: 1466

Moje modely
Poslať správu
Autor: marianr Správa zaslaná: 25. 10. 2013 o 14:35
Ak myslíš že "Regulator HK 50A, lodny" je identifikácia regulátora... sory, nič iné som tam nenašiel.

Prúd zmeraný True RMS ampérmetrom bol aký?
Bydlisko: Ba ( 66 rokov )
darco2
modelár

Príspevkov: 804

Moje modely
Poslať správu
Autor: darco2 Správa zaslaná: 25. 10. 2013 o 21:46
Bydlisko: Malinovo ( 51 rokov )
darco2
modelár

Príspevkov: 804

Moje modely
Poslať správu
Autor: darco2 Správa zaslaná: 17. 11. 2013 o 09:47

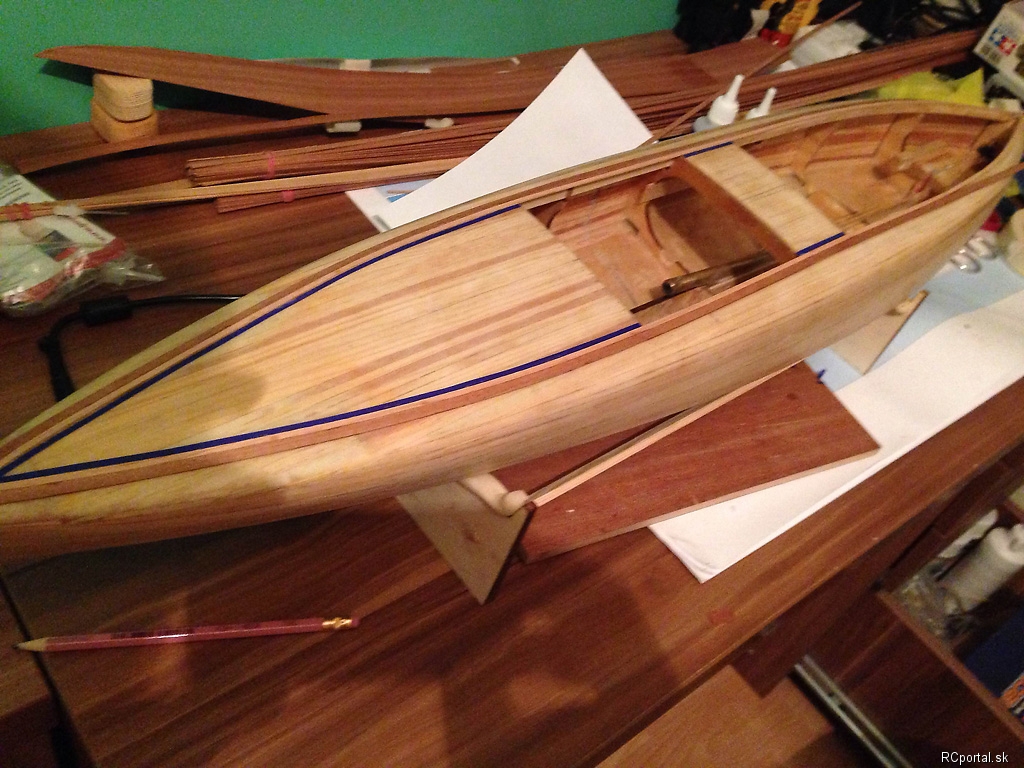

Takze mierny update k dnesnemu dnu.
Lod som olaminoval 48g tkaninou, doladil detaily, nameral listicky, prechody.. a zacal plankovat..
Bydlisko: Malinovo ( 51 rokov )
Othello
modelár

Príspevkov: 2216

Moje modely
Poslať správu
Autor: Othello Správa zaslaná: 17. 11. 2013 o 12:16
Neverim
Gratulujem k postupu a prajem ti viac casu aby si to mohol v klube dorobit.
Bydlisko: Senec ( 43 rokov )
Othello
modelár

Príspevkov: 2216

Moje modely
Poslať správu
Autor: Othello Správa zaslaná: 24. 11. 2013 o 22:11
Risko spekuloval som nad tym pantom na motorove dekle, no pri tej hrubke ramu a dodrzani danej medzere to je nerealna vec.
Teda aspon v tej mierke v akej to mas. Na taky pant treba pouzit postupny pant s dvojkrokovym chodom a to je zalezitost asi 6-10 suciastok na jeden pant.
Bud to teda spravis na magnety co by bolo najednoduchsie, alebo prerobis dekle na mensiu hrubku a mozes pouzit panty stou posunutou osou otacania ako som ti vravel.

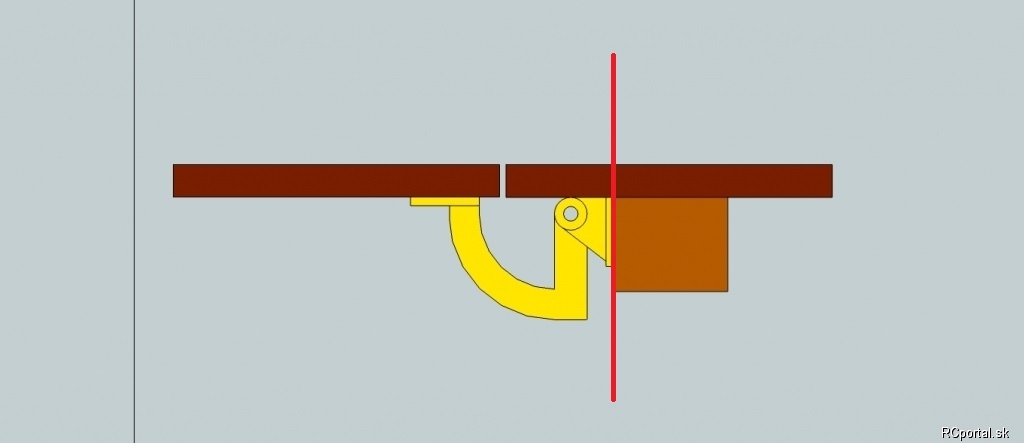

Tu je ten nacrt:
Bydlisko: Senec ( 43 rokov )
darco2
modelár

Príspevkov: 804

Moje modely
Poslať správu
Autor: darco2 Správa zaslaná: 25. 11. 2013 o 07:01
Juro, dakujem za nacrt, podla mna toto je v pohode zrealizovatelne, ale bohuzial proporcne to nemam takto na lodi, kedze medzera medzi dvierkami a trupom lode je tam kde je cervena ciara.

Bydlisko: Malinovo ( 51 rokov )
Othello
modelár

Príspevkov: 2216

Moje modely
Poslať správu
Autor: Othello Správa zaslaná: 25. 11. 2013 o 08:38
Pravdaze ide len o princip to rameno sa da spravit ako kolvek aj na ten tvoj ram.... ide len o to ze samotne dekliky su hrube tak ze sa pri otvarani opru o seba a neotvoris ich. Stale to opisuje obluk aj ked nie tak ostry ako ked je os pantu na kraji otvoru.
Bydlisko: Senec ( 43 rokov )
darco2
modelár

Príspevkov: 804

Moje modely
Poslať správu
Autor: darco2 Správa zaslaná: 25. 11. 2013 o 08:52
Si vyrobim dva take panty na skusku a uvidim,
myslim ze tu stranu ktorou su dekliky k sebe mozem obrusit do polgulata, aby sa vedla seba mestili pri otvarani,
Len neviem ako rozmerovo, to by si mi mohol helfnut v ketcupe.
Dvierka su 14 cm dlhe a 6cm siroka prava aj lava strana.
Bydlisko: Malinovo ( 51 rokov )
Othello
modelár

Príspevkov: 2216

Moje modely
Poslať správu
Autor: Othello Správa zaslaná: 25. 11. 2013 o 13:34
ok ked sa trocha uvolnim v robote, ti to na vrhnem a poslem ti planik aj s rozmermi

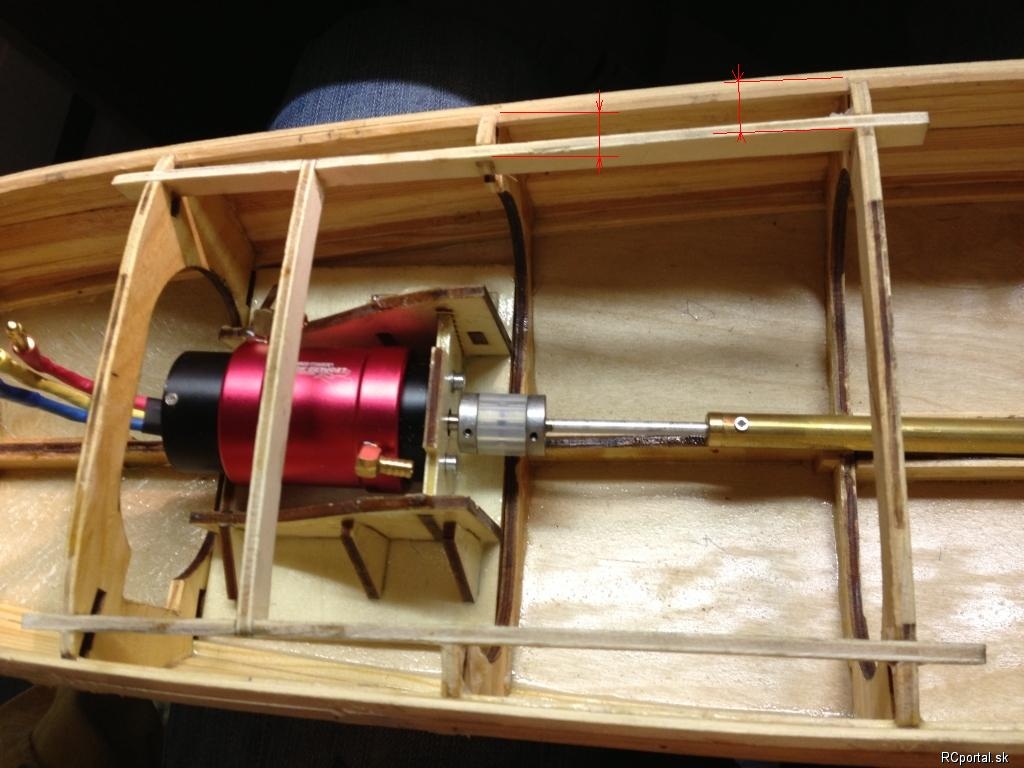

Risko este budem otravny.... ked si pozeram foto kde mas tie neoplankovane dekle prilozene na lodi tak pri samotnom otvore mas dve rebra.
Zmeraj mi priestor medzi krajom otvoru a najmensou hlbkou k bocnej stene pri tychto dvoch rebrach.
Budem vediet aspon aky odskok osi otacania mozem spravit
Bydlisko: Senec ( 43 rokov )
darco2
modelár

Príspevkov: 804

Moje modely
Poslať správu
Autor: darco2 Správa zaslaná: 25. 11. 2013 o 13:55
No dobre budem vecer merat, snad ti nameram spravnu mieru,
Viem ze dvierka budem musiet upravovat aby sa tam ten pant mestil..
Rozmyslam ze ti to pridem ukazat, nech si to omeras sam,
Stvrtok piatok mam volno, tak by som mohol..
Bydlisko: Malinovo ( 51 rokov )
Othello
modelár

Príspevkov: 2216

Moje modely
Poslať správu
Autor: Othello Správa zaslaná: 25. 11. 2013 o 14:40
Ok dohodneme sa bo potrebujem presne miery.
Budes robit lemovku z mosadznej pasoviny ?
Bydlisko: Senec ( 43 rokov )
darco2
modelár

Príspevkov: 804

Moje modely
Poslať správu
Autor: darco2 Správa zaslaná: 25. 11. 2013 o 14:51
Ano jasne lemy budu z mosadznej pasoviny, pravdepodobne 3x1mm
Alebo si dam vyrezat take ramiky, vodnym lucom.. ale to je este daleko
Bydlisko: Malinovo ( 51 rokov )
