Technické parametre
| Výrobca: | JA |
| Rozpätie: | 0 mm |
| Hmotnosť: | 2800 g |
| Kategória: | Lode - motorové |
| Dĺžka: | 860 mm |
| Materiál: | Preglejka - Mahagon |
| Motor: | HK 3674/ 1660Kv |
Popis
Rebra prekreslene z povodnych planov, vypalene z 4mm preglejky laserom, Nasledna klasicka stavba
ID Modelu: AM3118 | Zobrazenia: 16245 | Pridané: 12. 7. 2013 o 11:21 | Autor: darco2
Takto nejak to vyzeralo ked…
Spodny diel je z 5 casti,…
Zaciatok stavby, klasika hore…
Rebra…
S povodnymi…
Tu su uz pouzite 4x4mm…
Zaciatok 1. plankovania…
Moje vrtacie zariadenie,…
Spevnenie okolo hriadele..
Domacky vyrobeny vrtak 10mm,…
Voditko z…
Pomalicky postupujem v…
Miesto pre standartne…
Do trupu som narval dve 2s…
Kormidlo…
Vybruseny kus mosadze,…
Vylestene kormidlo na…
Odraz telefonu na…
Dvierka motoroveho…
Dvierka motoroveho priestoru…
Lepenie…
Drziak motora v rosype Diely…
Drziak motora -…
Komponenty pre hriadel trubka…
Vyskladany koniec hriadele,…
Motorova strana…
Hotova hriadel aj so vzperou,…
Drziak motora s motorom,…
Buduci kokpit, vzadu polepeny…
Zadna cas…
Cela lod je oplankovana…
Olaminovany vrch lode.…
Takze po 3 hodinach…
Vcera mi listy na…
Musel som trosku predlzit…
Osadeny motor v drziaku,…
Prijimac a volne lozene…
Servo, kormidlo.. Trosku ma…
Motor, spojka,…
Baterky, este vyrobit…
1. Uspesny pokus na vode…
1. Uspesny pokus na vode…
Lava strana uspesne…
Detail lavej strany. Spodna…
Zaciatok plankovania vrchnej…
o par list neskor…

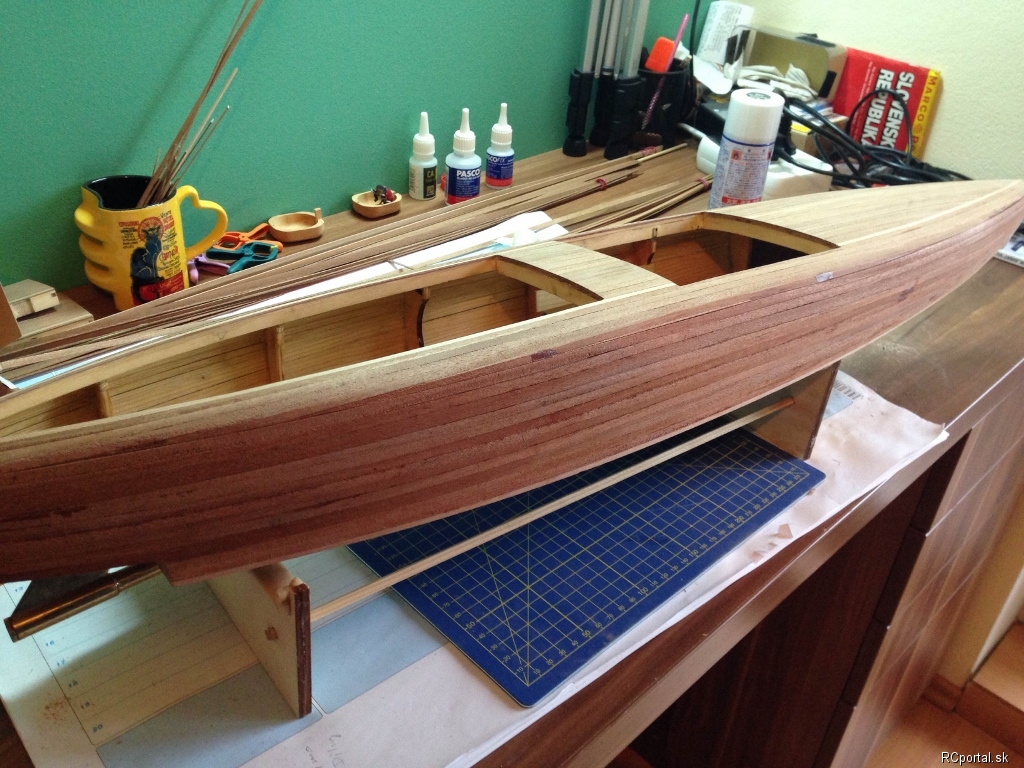

Celkovy pohlad…
Detail plankovania - pred…

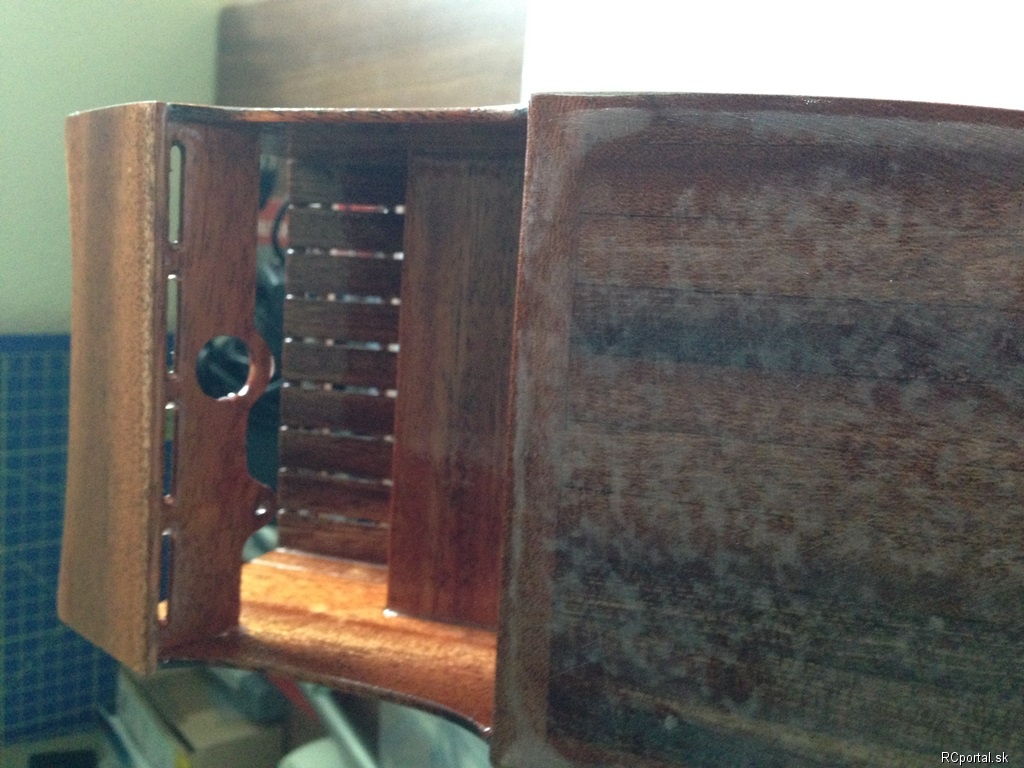

Dvierka motoroveho priestoru,…
Po dvoch hodinach brusenia…

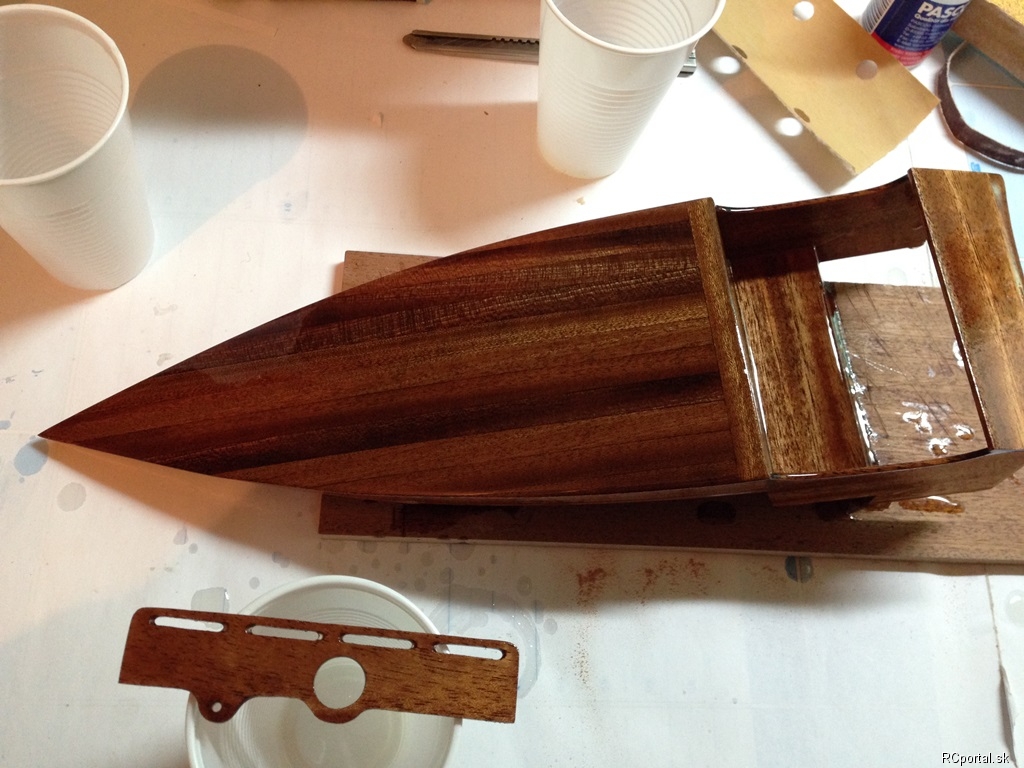

Pripravena na epoxid…
Vyskusal som jeden postup z…
Trosku optimistickejsie foto…
Jednotilve diely…
Usadena prava…

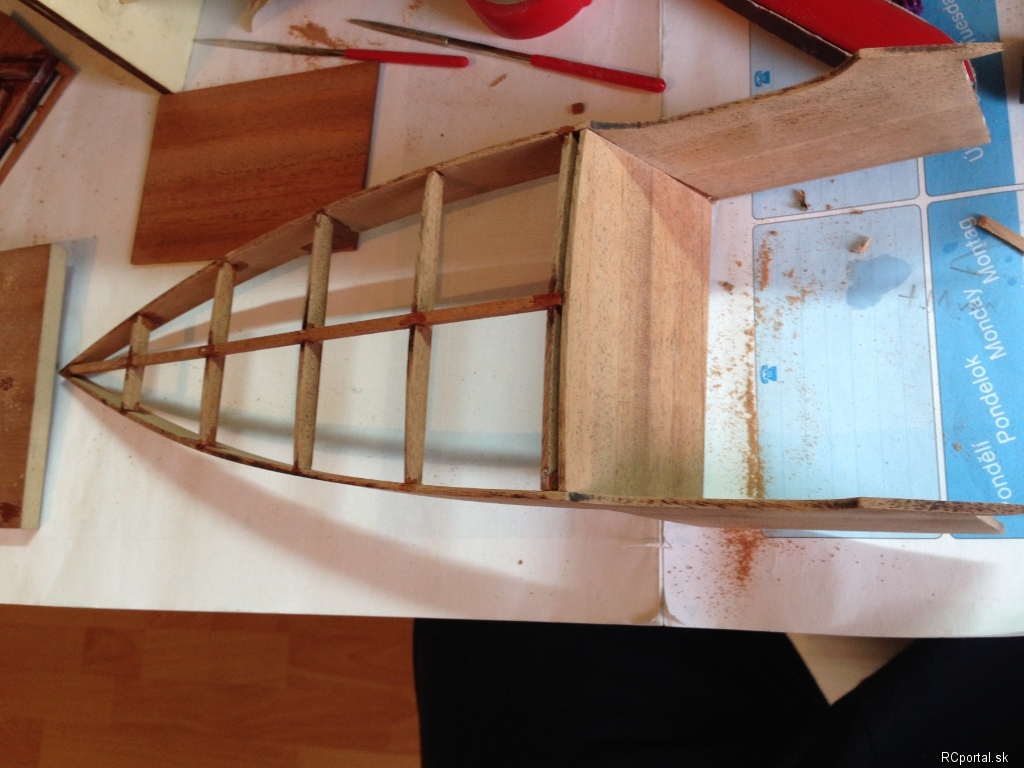

Vlepene rebra a stredna…
Dokonca to po vybrati z trupu…
2. vrstva…
Kokpit v jednej z mnohych faz…
Nakreslena, vytlacena…
Pristrojovka v dvoch vrstvach…
Skrareda foto.. pekneko…
Zase maly postup po…
Sedadlo…
Stred volantu a buduci…
Posledne foto pred…
Takto nejak vyzera forma na…
Prisrobovany vyzihany…
Vyklepany do…
Vyklepany…
hotove 3 kusy na lod, po…
Detail…
Nastriekane napisy Baby…
G5 - nastriekane airbrushovou…
BB pod prvym…
G5 po prvym…
Predny…
27/02/2014 Finalny lak,…
| Autor | Správa | |
|
darco2 modelár
Príspevkov: 804 Moje modely Poslať správu |
Takze som to doma pomeral, je tam tak 17 mm, ale meral som to od spodnej hrany, ktora je 12mm od povrchu lode. Myslim ze miesta tam je dost .-) |
|
|
darco2 modelár
Príspevkov: 804 Moje modely Poslať správu |

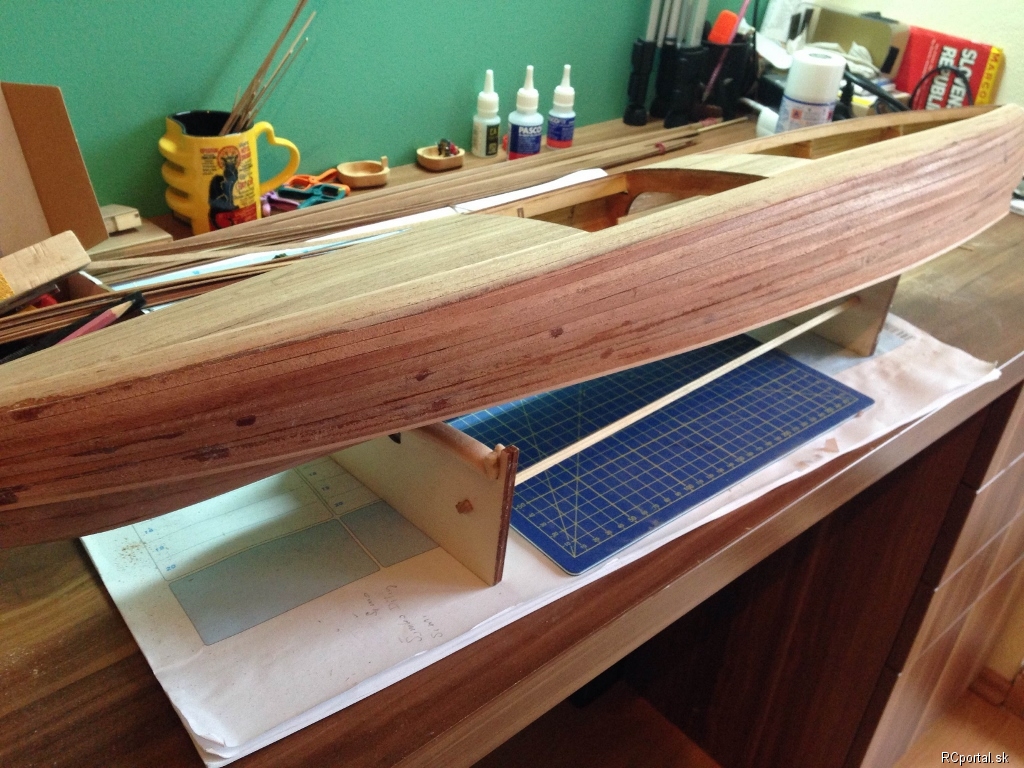

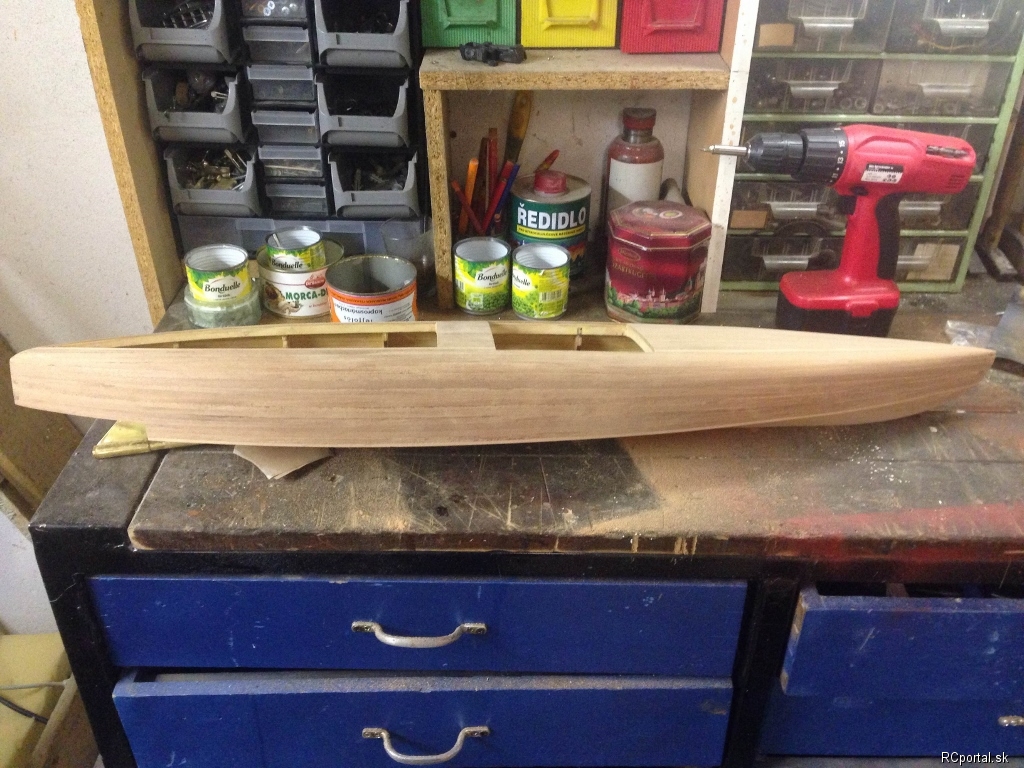

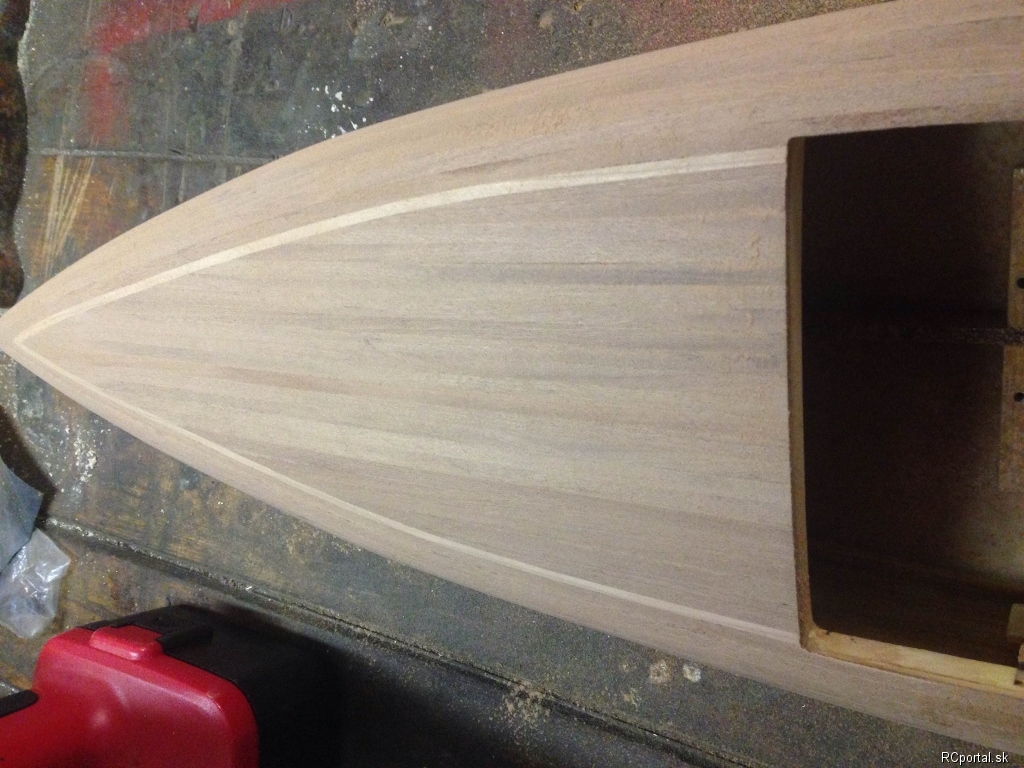

Fuuuu takze dnes doplankovane.. , trvalo to cca mesiac po veceroch, lebo BB je krasna obla vo vsetkych smeroch.  V podstate okrem list dna bolo treba zarezavat a pasovat kazdu listu, aby to plankovanie aj nejak vyzeralo.. Ak motyka vystreli a najdem moj oblubeny autolakyrnicky obchod zajtra otvoreny kupim smirgle a na silvestra je BB v prvej vrstve epoxidu. Pozeral som nemecka fora kde stavaju podobne lode a na dyhu davaju iba epoxid, nedavaju ziadnu tkaninu.. Mam doma este zbytok extra cireho a UV stabilneho epoxidu od Havel, tak pouzijem ten. tesne po doplakovani   Po dvoch hodinkach brusenia  Detail predku  |
|
|
Othello modelár
Príspevkov: 2216 Moje modely Poslať správu |
Rišo je to nádhera... stále však nevidím kokpit ten si nechávaš na neskôr? |
|
|
darco2 modelár
Príspevkov: 804 Moje modely Poslať správu |
Juro, kokpit mam vyrezany z preglejky, dopasujem ho a ked bude vsetko ok, urobim o z mahagonu. Kokpit je po jednej vrstve epoxidu nasledujuca praca. |
|
|
Karolko modelár
Príspevkov: 228 Moje modely Poslať správu |
Rišo, to je prostě krásná práce. Gratuluji a těším se na setkání na vodě. |
|
|
darco2 modelár
Príspevkov: 804 Moje modely Poslať správu |
Dakujem Karel za pochvalu, ide to pomalicky, mam 14 dni dovolenku tak sa snazim kazdy den nieco porobit. Pre Othella, takto bude vyzerat kokpit, Diely su vypalene z 2,5mm mahagonovej dosky a v tomto momente zlepene sekundakom  Po prvom epoxide som mal na trupe lode flaky, vznikli v miestach kde som tmelil rozne chybicky krasy.. nastastie prebrusenie celej lode 120 smirglom zabralo a nasledujuci epoxid bol uz v pohode. Momentalne vyrabam kokpit, na epoxid bude potom casu dost, od utorka idem do prace a vraciam sa mojho bezneho sialeneho kolobehu, tak bude cost casu na tvrdnutie epoxidu.. |
|
|
Karolko modelár
Príspevkov: 228 Moje modely Poslať správu |
Moc pěkné Rišo, jen tak dál. Jak napsal Othello, těším se na jaro taky jako malý kluk! A nejvíc na Senecký maják - na Vás všechny. |
|
|
darco2 modelár
Príspevkov: 804 Moje modely Poslať správu |
Dakujem Karel, od teba beriem tu pochvalu dvojnasobne, ked vidim ako ty robis svojho Aristona. Ja by som rad prisiel aj do Otrokovic, ak pojdes aj ty.. a rad by som isiel aj na Vyzlovku, kuknut parnicky.. Na Senecky majak cakam od chalanov pozvanku.. ) |
|
|
Marian modelár
Príspevkov: 123 Moje modely Poslať správu |
No do teraz som staval len lietadla ale ked vidim ze ake plavydla tu rastu tak ma daco nabudilo ze aj ja daco vykuzlim . No moc budem zvazovat. Osobne sa mi pacia sportove clny len vacina ich ma zavesne motory co by sa mi taka maketa motora zle robila jedine ze by som motor skoval do priestoru clna a cez kardan vyhnal von do zavesnej casti. Znami ma velky sportovy cln daco ako leader a ma to takto riesene ,motor volvo penta skovany v clne a vyvod kardanom do vyklopnej nohy . Nooo kuknem to a daco vymyslim . Kazdopadne ak by som osobne take daco zacal stavat tak v dlzke min. 1,5 m a na motor benzin aspom 30 cc . To by som uz potom zvazil podla vykonu ci by som dal motor z krovinaka alebo z pily aspom 50 cc . |
|
|
Othello modelár
Príspevkov: 2216 Moje modely Poslať správu |
Marian nechcem ta odradiť no mínajú sa nám vodne plochy kde je možne poplávať so spalovacím motorom. Radšej siahni po elektrike a nieje problém zohnať aj závesný motor. A teraz k tebe kamarát môj... Parádna robotička už vidieť to svetlo na konci tunela  Sa neviem dočkať jari. Dnes som bol na Štrkovci RGčkárom čeriť hladinu s Naxosom. Karolko a na teba a tvoje lode sa tešíme taktiež  |
|
|
Ludo modelár
Príspevkov: 773 Moje modely Poslať správu |
Marian... musim suhlasit s Othelom....bohuzial ploch na spalovaky je ako šafranu jedina plocha kde by nemal byt problem je Dunaj a pritoky a ramena....tam to zakazat nemozu nakolko by tim zrusili aj lodnu dopravu zato plachetnice mozes strcit do vody kdekolvek Riško....to je jaka parada sa tesin az to bude dokoncene a uvidim to plavat....az budes na to chciet vlajky kludne daj vedet bude sa asi daco objednavat z Ciech |
|
|
darco2 modelár
Príspevkov: 804 Moje modely Poslať správu |
Ludo urcite bude chcet vlajku, len musim zistit rozmer a stat ktorej by mala byt... Dam slovensku... a bude.. |
|
|
Othello modelár
Príspevkov: 2216 Moje modely Poslať správu |
Jasneeee |
|
|
komodor modelár
Príspevkov: 118 Moje modely Poslať správu |
Ja som dal slovensku vlajku na S100 a nikto si nic nevsimol. |
|
|
darco2 modelár
Príspevkov: 804 Moje modely Poslať správu |
Takze pani, po vikende zase maly postup, Kokpit je poskladany, pred brusenim do laku, dorobil som zaklad na sedadlo, pristrojovku a rost pod nohy. Pri pristrojovke som popustil uzdu mojej fantazii, do stredu panelu pojde jeden 15mm pristroj, volant bude klasicky 4-ramenny priemeru 39mm. Pri sedadle sa rozhodujem aku farbu kozenky pouzijem.. na lodi bola cierna koza, mne by sa tam pacila celkom nejaka kremova, horcicova.. vyfidlikana pristrojova doska  Vsetko pekne pokope  |
