Technické parametre
| Výrobca: | Ja |
| Rozpätie: | 730 mm |
| Hmotnosť: | 802 g |
| Kategória: | Lietadla - elektrické |
| Dĺžka: | 1023 mm |
| Materiál: | 7mm depron, balza, uhlík |
| Motor: | NTM 3530-1400kv + APC 7x5 E |
Popis
Zase sa ma chytila silná stavebná horúčka tak som v mojej novej mini dielničke začal stavbu na ktorú som sa chystal už dlho, dosť sa mi už hromadili šuflíkové zásoby tak som vyčlenil pohon a servá na dva nové modely, prvý je F-18E SuperHornet v 100% veľkosti, tento plán som mal vytlačený už dávnejšie a je trošku upravený na použitie depronu hrúbky 7mm. Na modeli budú použité všetky vylepšenia, ktoré sa mi za tie roky stavby parkjetov nazbierali. Tentokrát lepím väčsinu spojov PUREXOM, na minimum spojov kontaktný UHUPOR a na pár pevnostných spojov 15 min. EPOXID. Pohon bude nový motor NTM 3530-1400 kv s vrtuľou APC 7x5 E, regulátor HK40A/4A SBEC a štvorčlánok lipol 2200 mAh 25-35C, servá som vybral a očistil z môjho staršieho havarovaného modelu, sú to Turnigy TGY-50090M s kovovými prevodmi na krídielká a nové Turnigy MG-14 s kovovými prevodmi na výškovke. Tá bude plávajúca. Postupne budem pridávať foto zo stavby.
Zobraziť pokračovanie
ID Modelu: AM3677 | Zobrazenia: 29080 | Pridané: 9. 12. 2013 o 08:13 | Autor: pajlotmato
Rozširujem hangár…
Zlepený upravený…
Pohon a…
Značkovanie…
Lepenie…
Bočnica...
Začínam…
| Autor | Správa | |
|
pajlotmato modelár
Príspevkov: 1482 Moje modely Poslať správu |

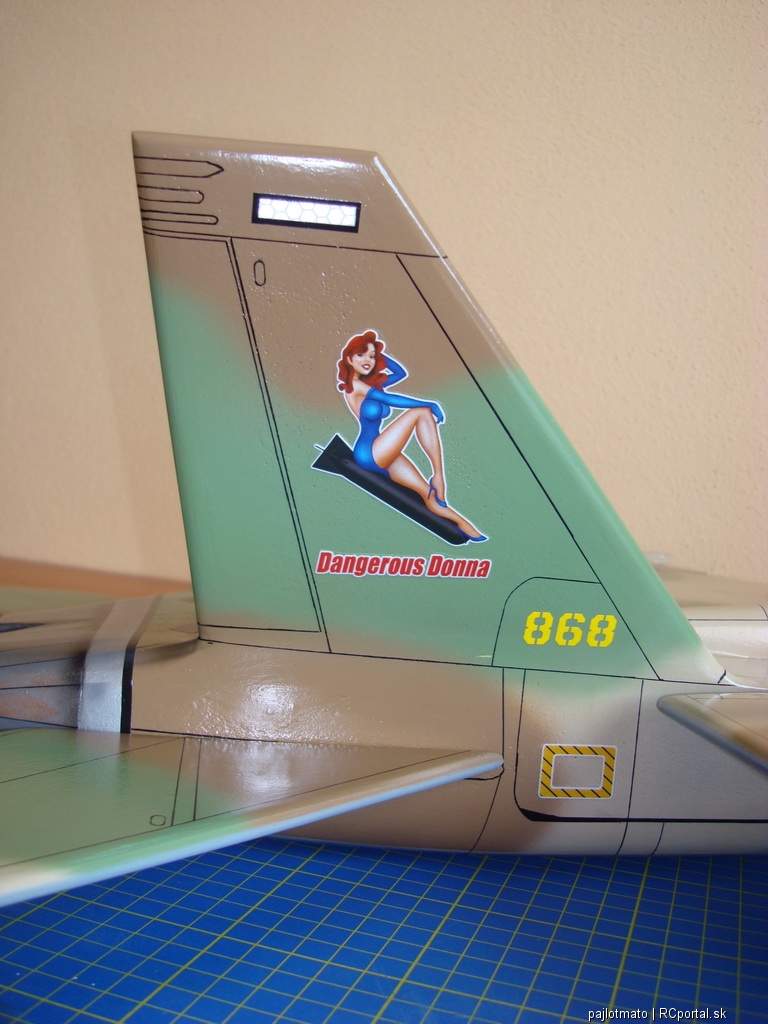

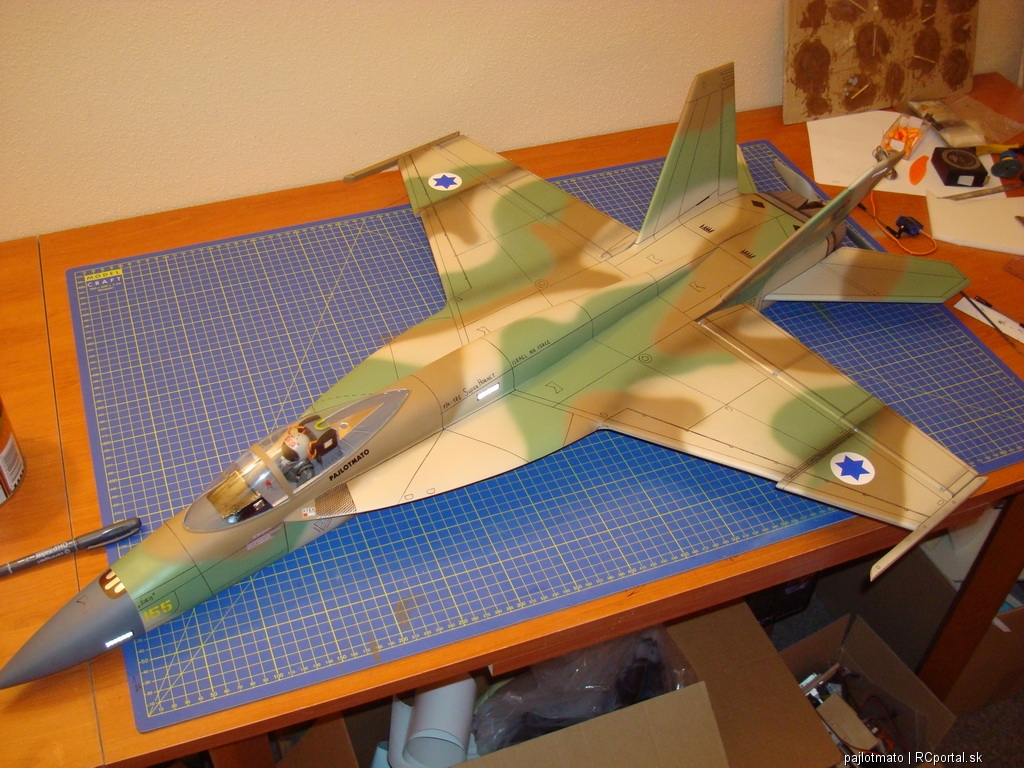

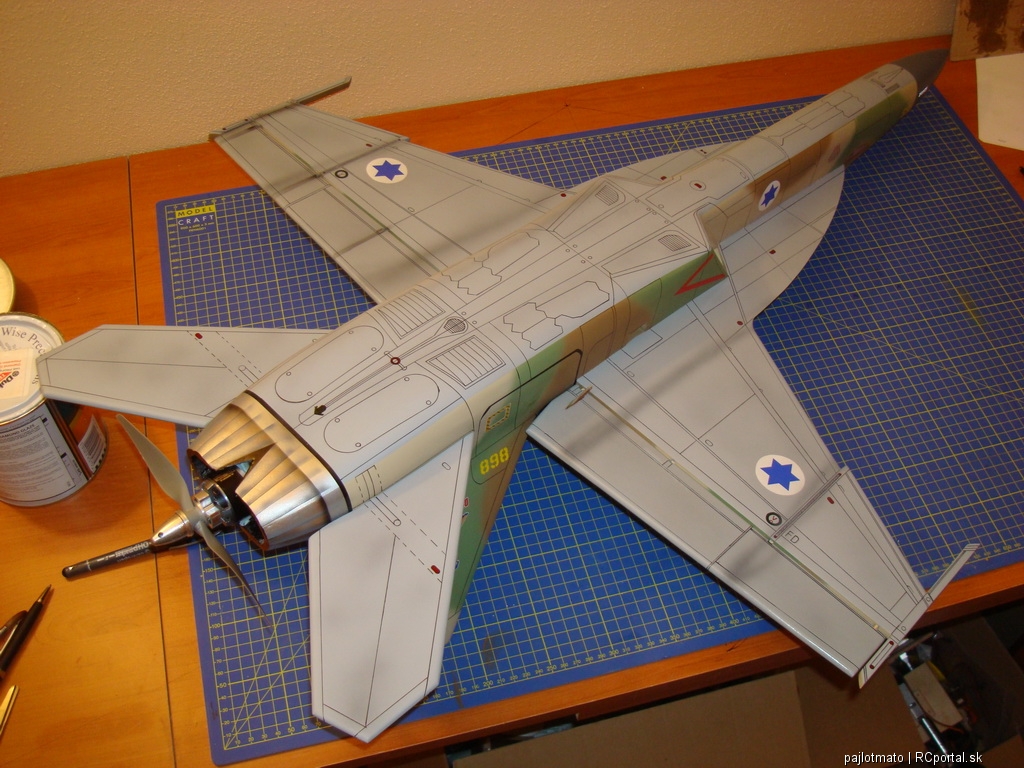

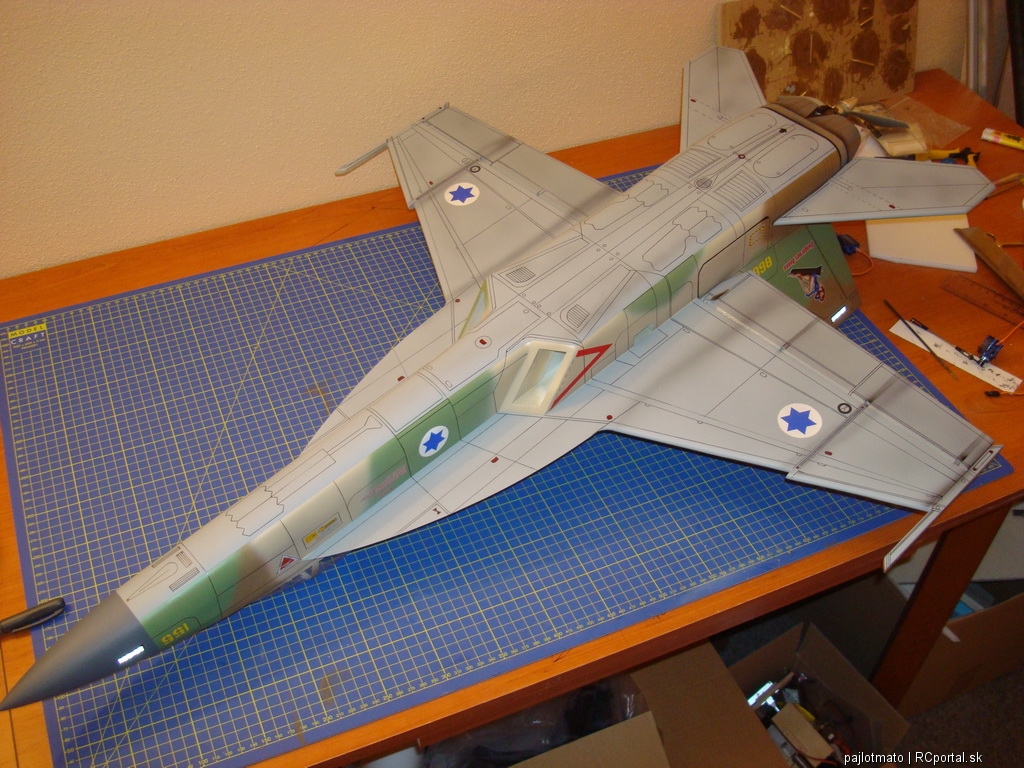

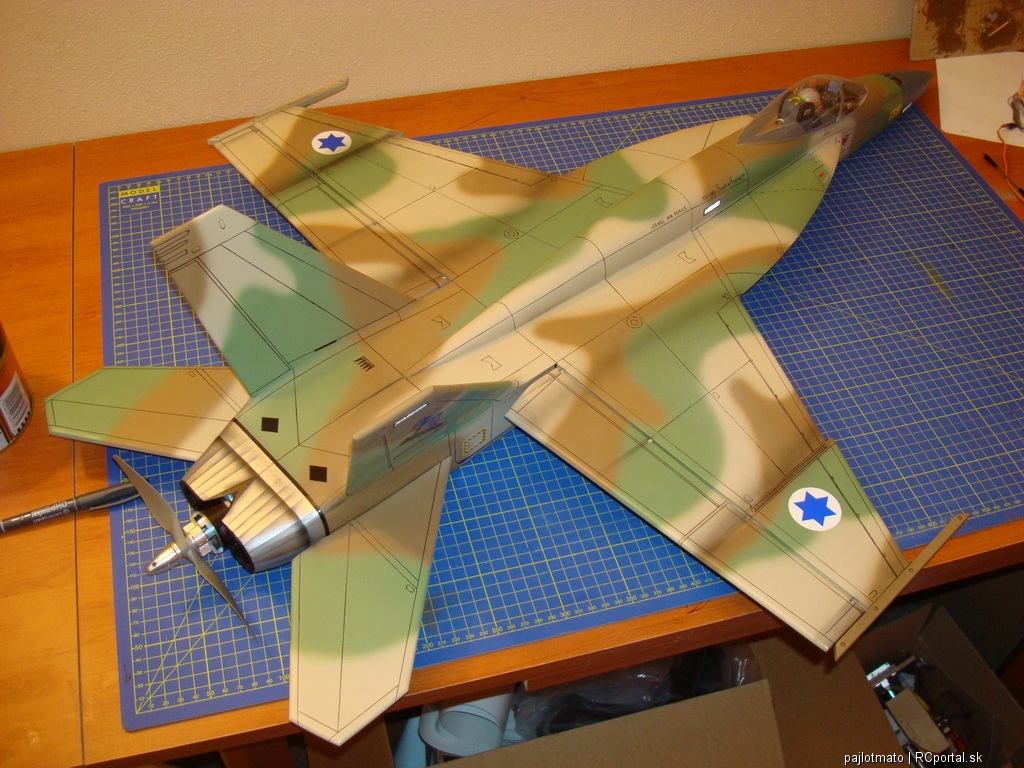

Som len kúsoček pred dokončením, treba mi streknúť zadymenie z výduchov na vrchnej strane trupu ktoré má aj skutočný superhornet a nejaké drobnosti na spodku a môžem lakovať, na fotkách to moc nie je vidieť ale krídelká sú už nalakované jednou vrstvou DULUX pololesk a vyzerá to super...potom len zalepiť pánty krídeliek, osadiť servá a môžeme zalietavať, nemôžem sa už dočkať...     |
|
|
babratenko modelár
Príspevkov: 334 Moje modely Poslať správu |
Tá grafika povrch krásne oživila. Vyzerá fakt super. To som zvedavý ako budel lietať. |
|
|
LajkoBS modelár
Príspevkov: 155 Moje modely Poslať správu |
Nemáš dva ?Viem o niekom čo ho chce. |
|
|
pajlotmato modelár
Príspevkov: 1482 Moje modely Poslať správu |
Nie nie, tento ani nebude na predaj  |
|
|
peterkuk modelár
Príspevkov: 397 Moje modely Poslať správu |
Ty ale teraz ozaj pekne vypada  |
|
|
bobek modelár
Príspevkov: 29 Moje modely Poslať správu |
Mato, cim si kreslis tie linky panelov ? Mozes priblizist aj postup ? |
|
|
pajlotmato modelár
Príspevkov: 1482 Moje modely Poslať správu |

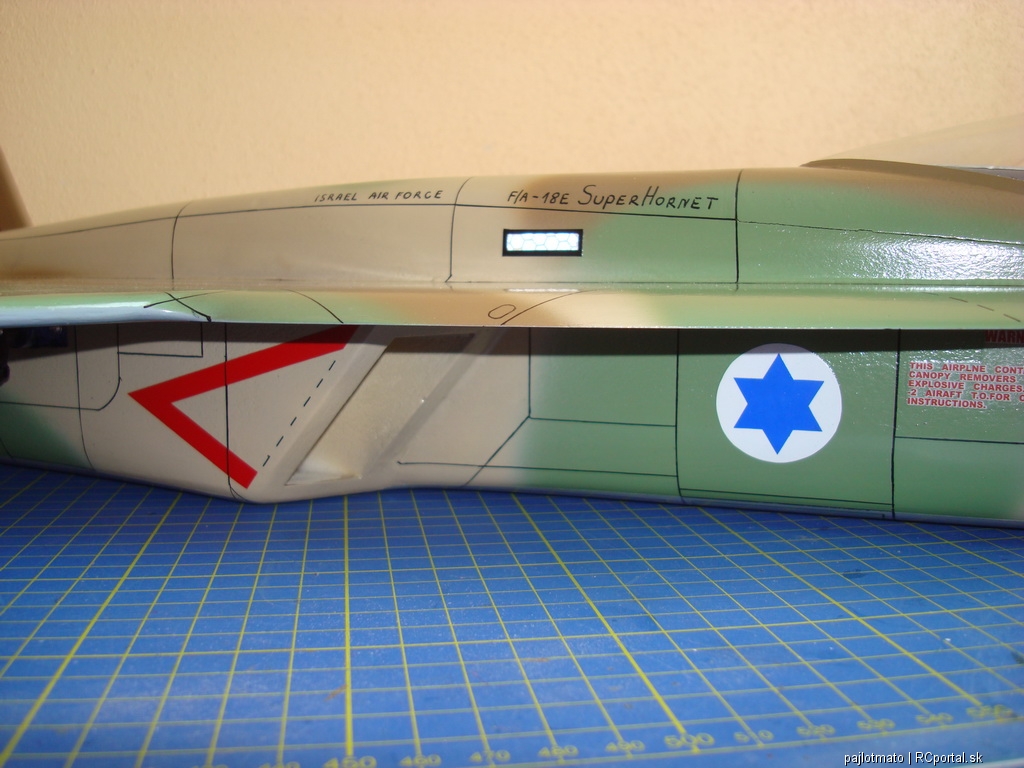

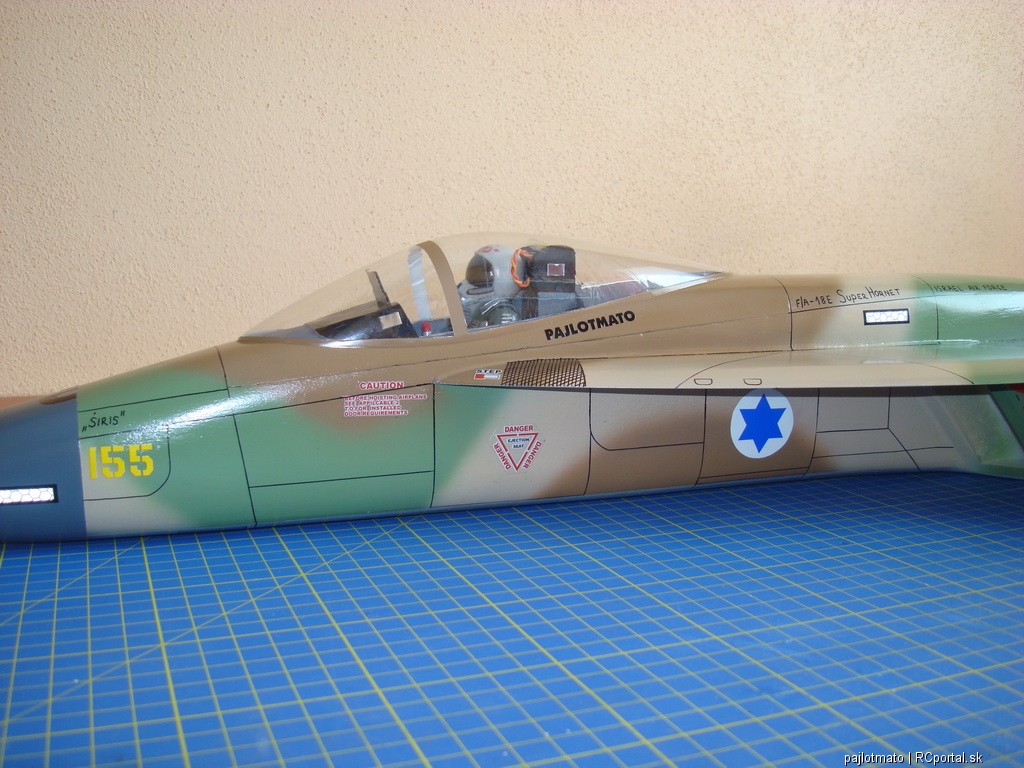

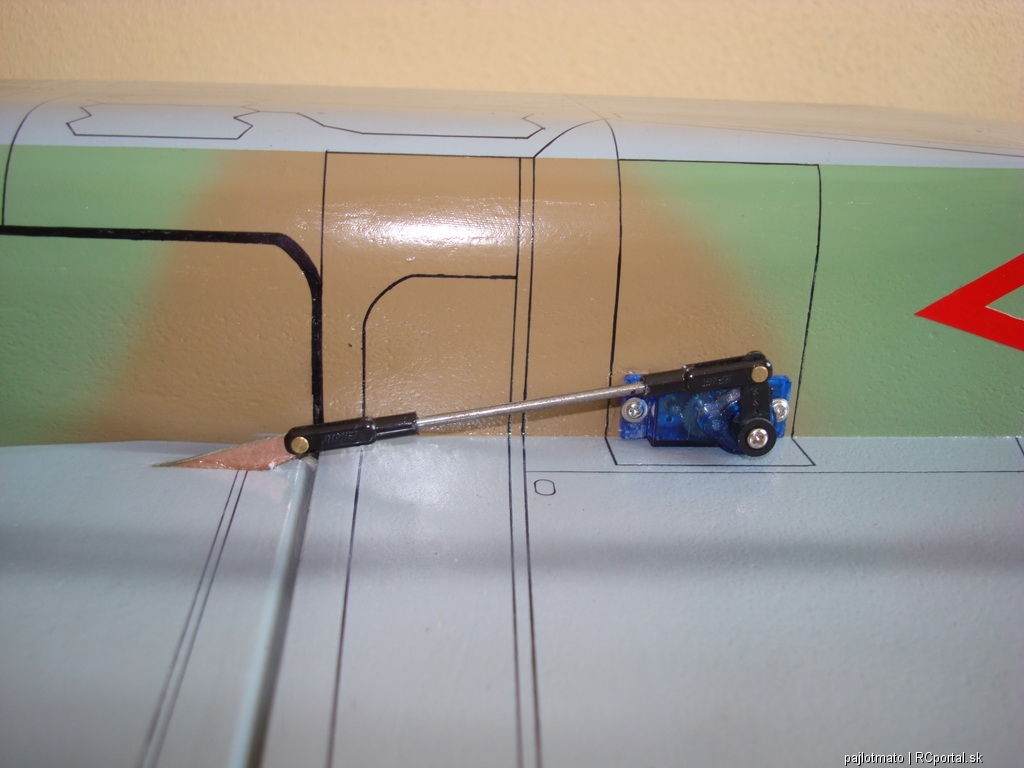

Klasickou centrofixou 0,5mm kde sa dalo podľa pravítka a na záhyboch a horšie prístupných miestach podľa rovnej hrany tvrdého papiera, asi dvakrát taký hrubý ako klasický školský výkres a ten pekne kopíruje povrch a je to presné...akurát je to babračka... Model lakujem a večer zalepím pánty na krídielká, osadím servá a hotovo... |
|
|
pajlotmato modelár
Príspevkov: 1482 Moje modely Poslať správu |

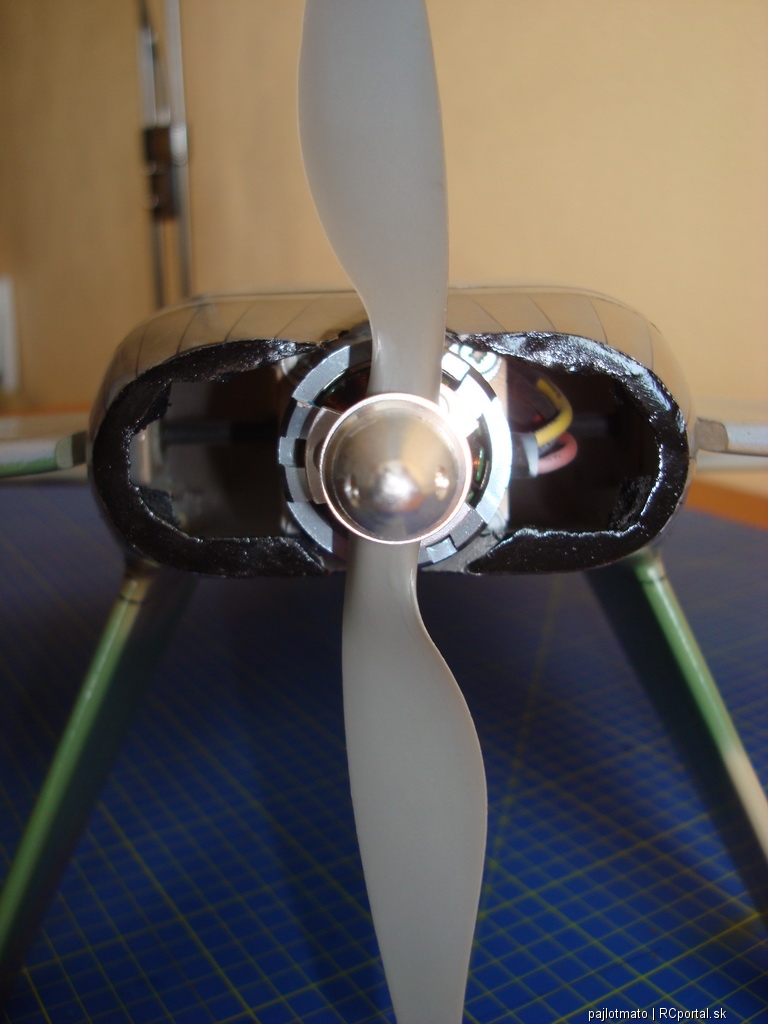

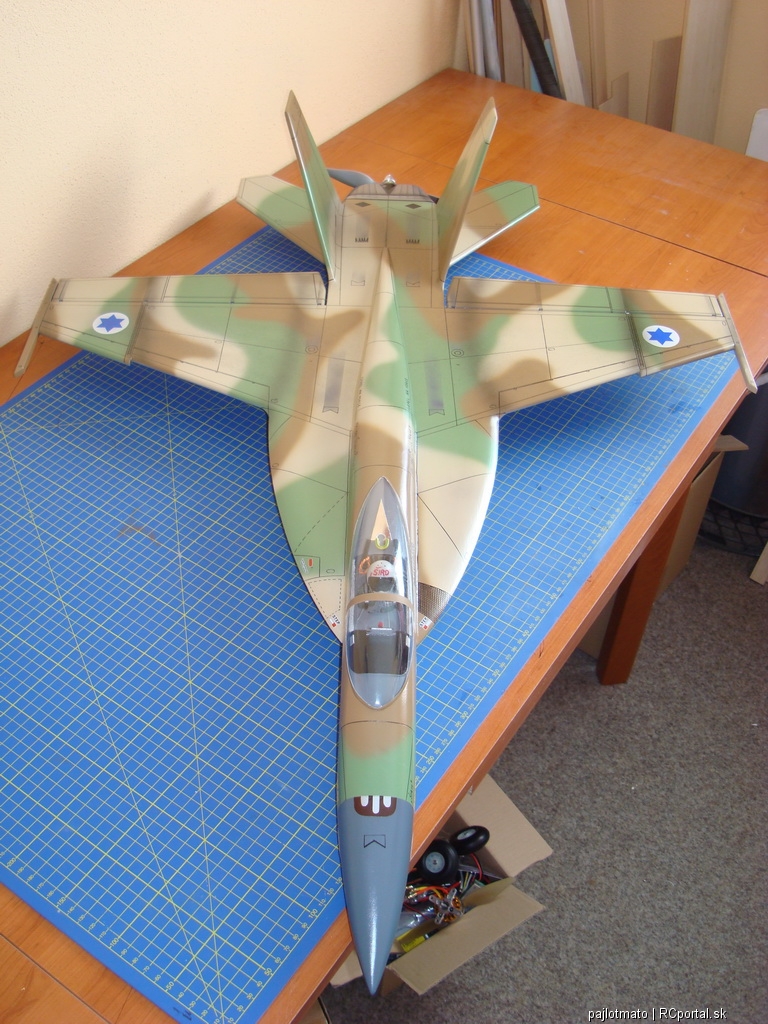

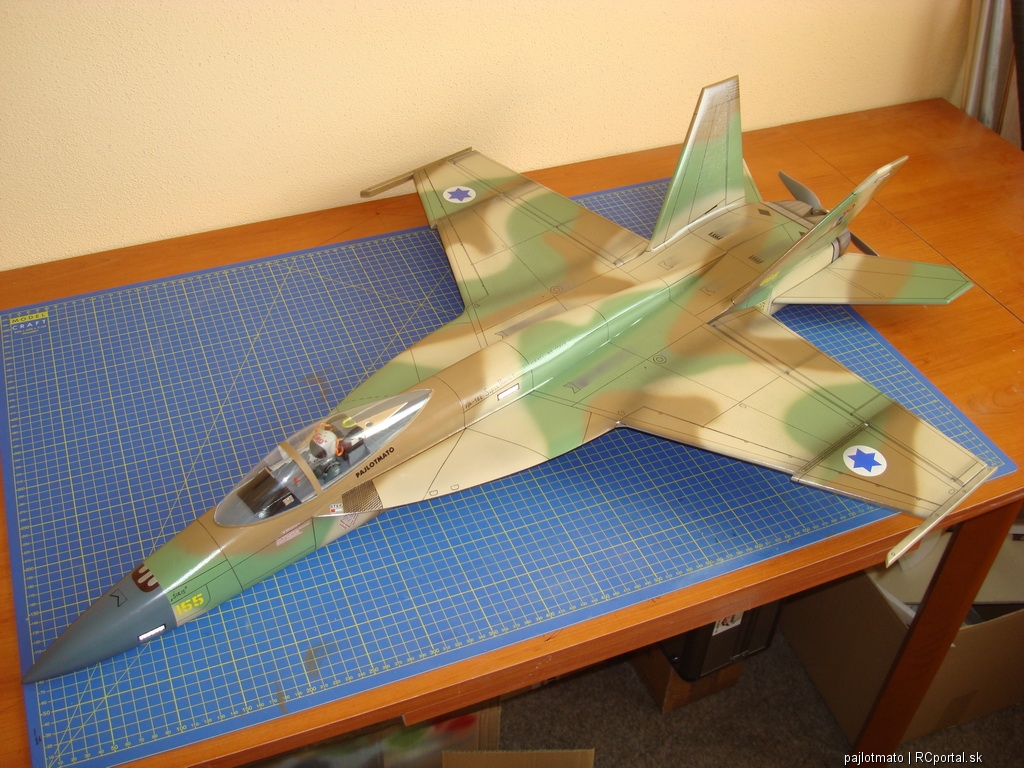

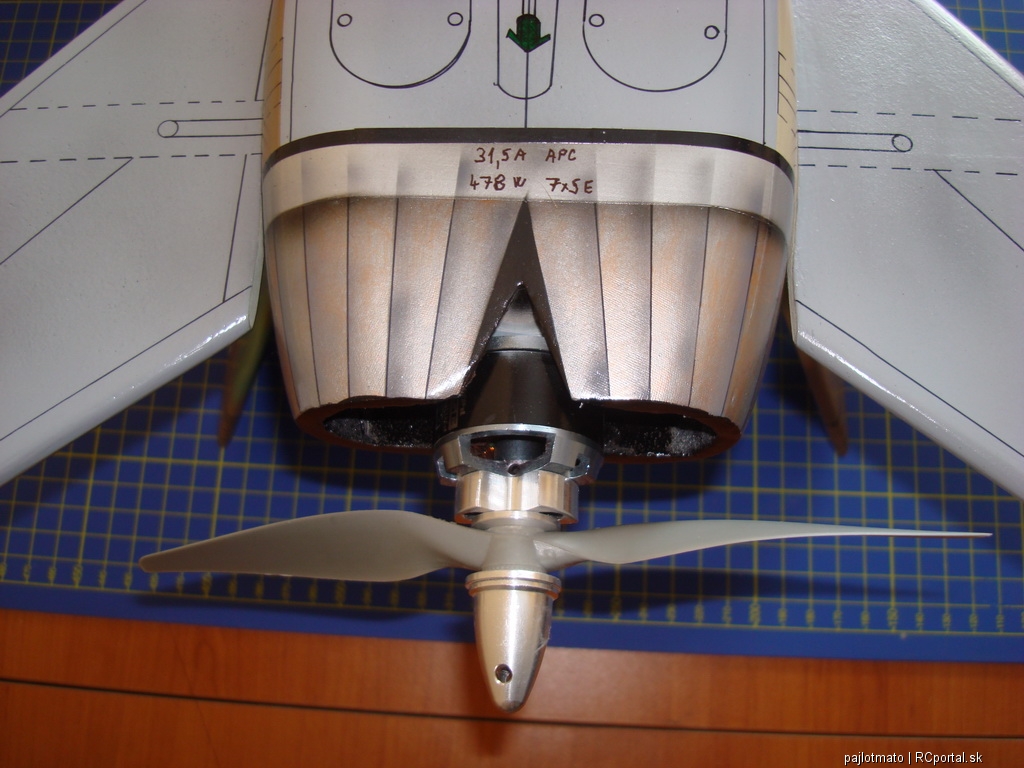

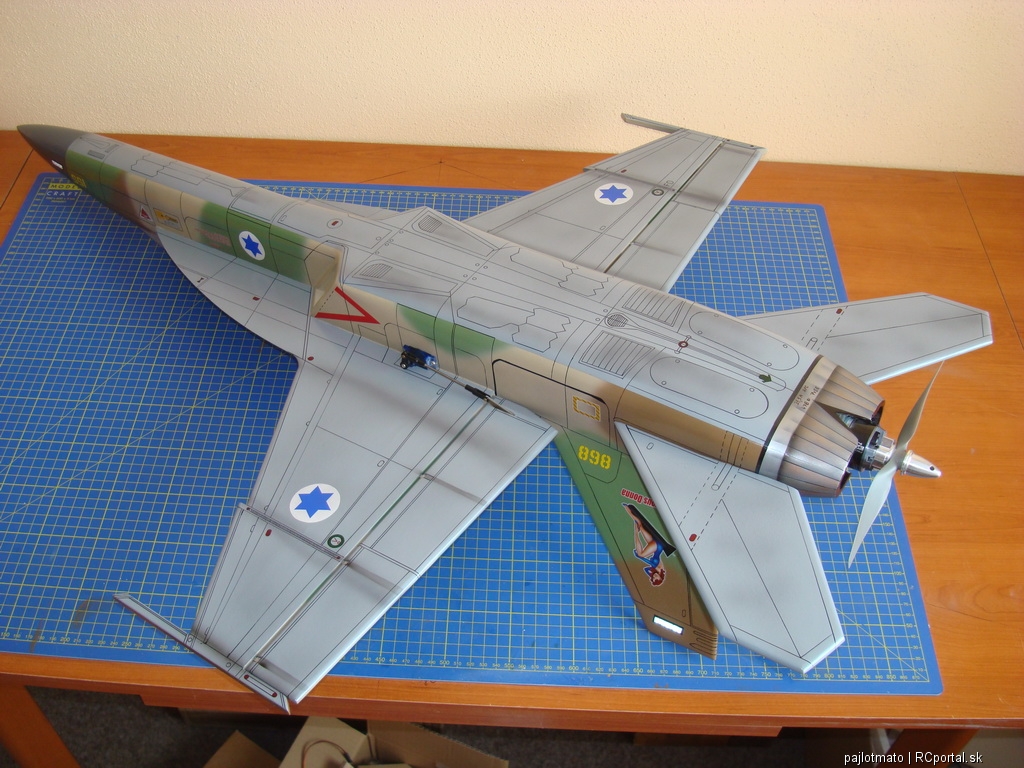

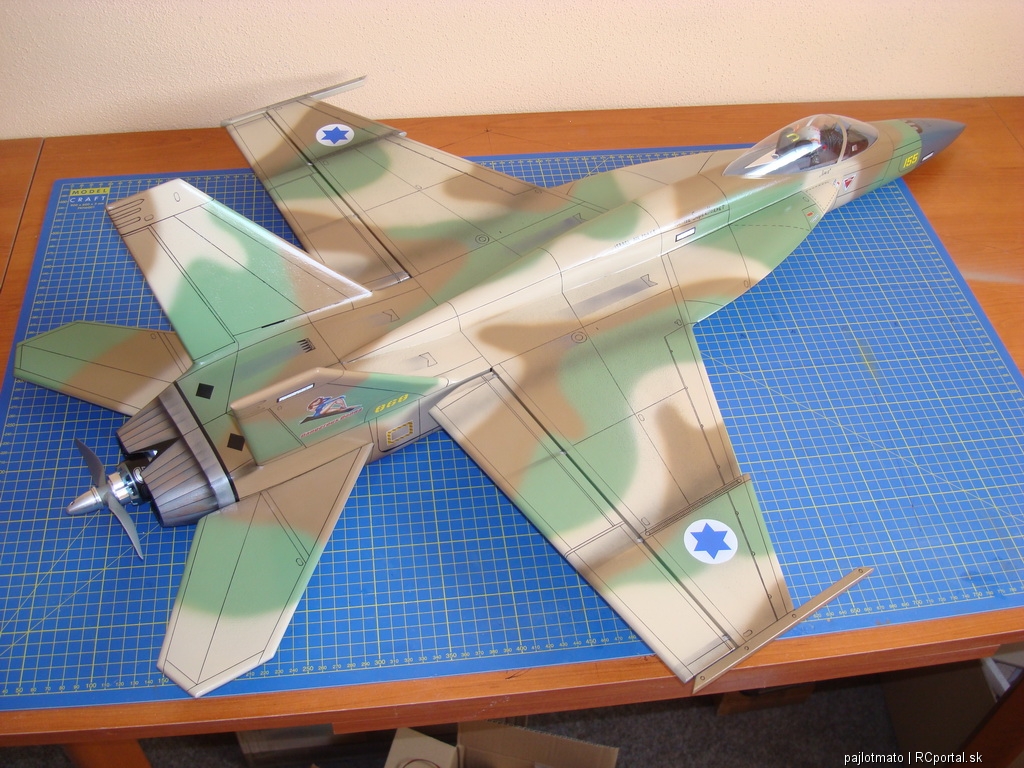

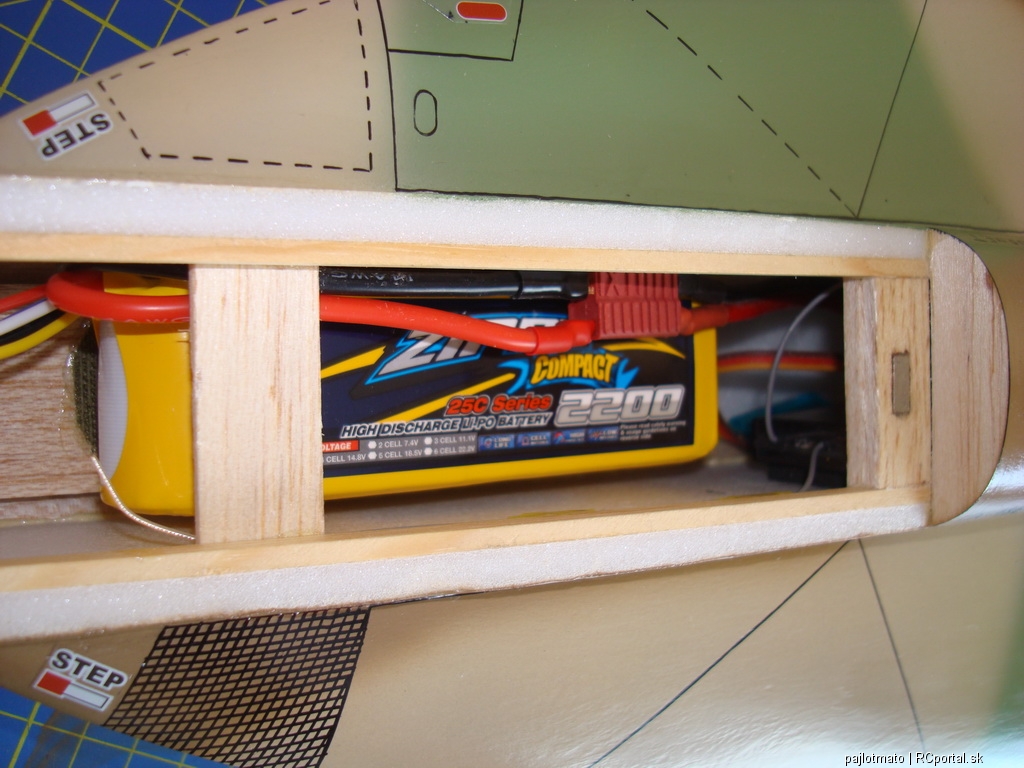

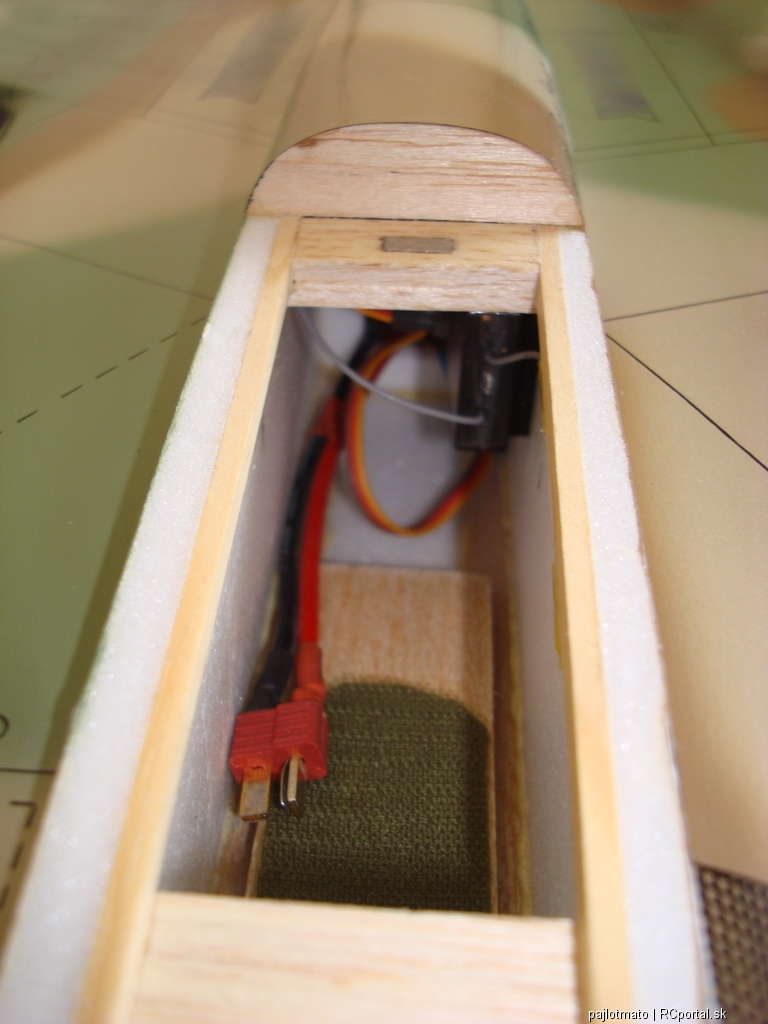

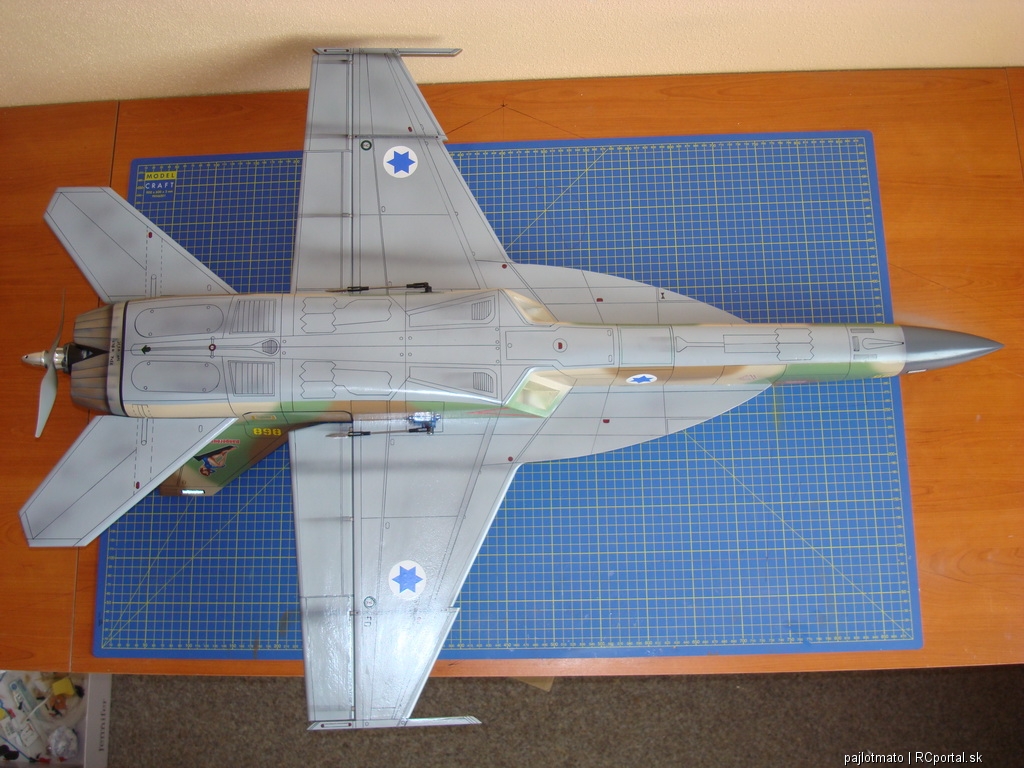

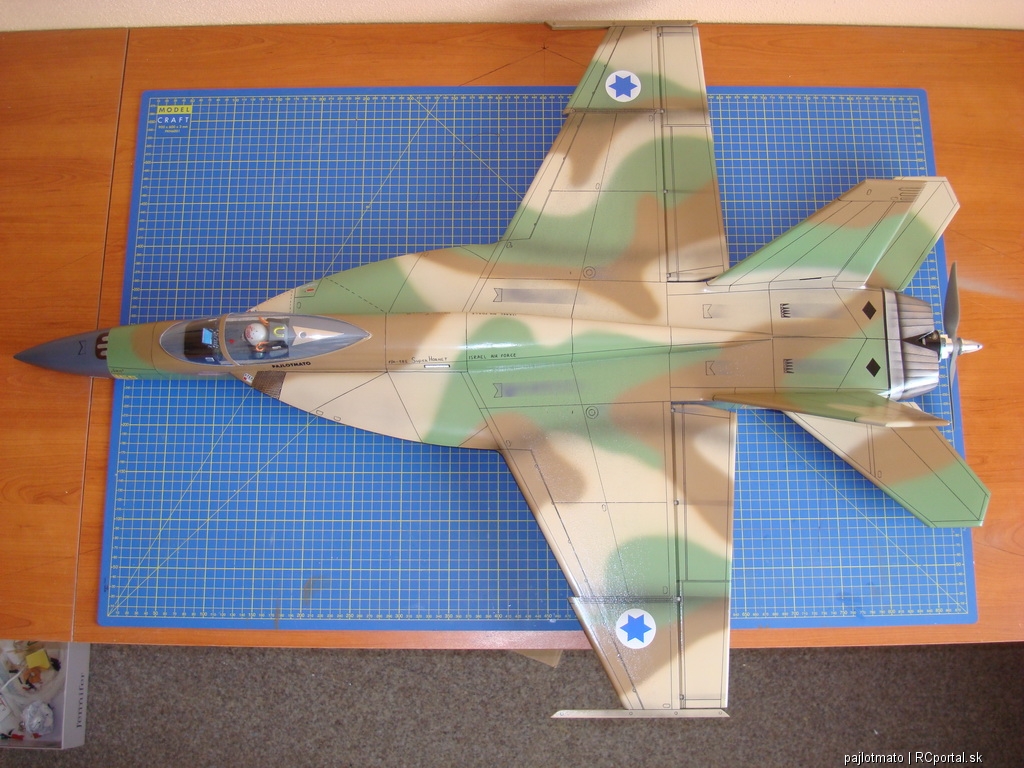

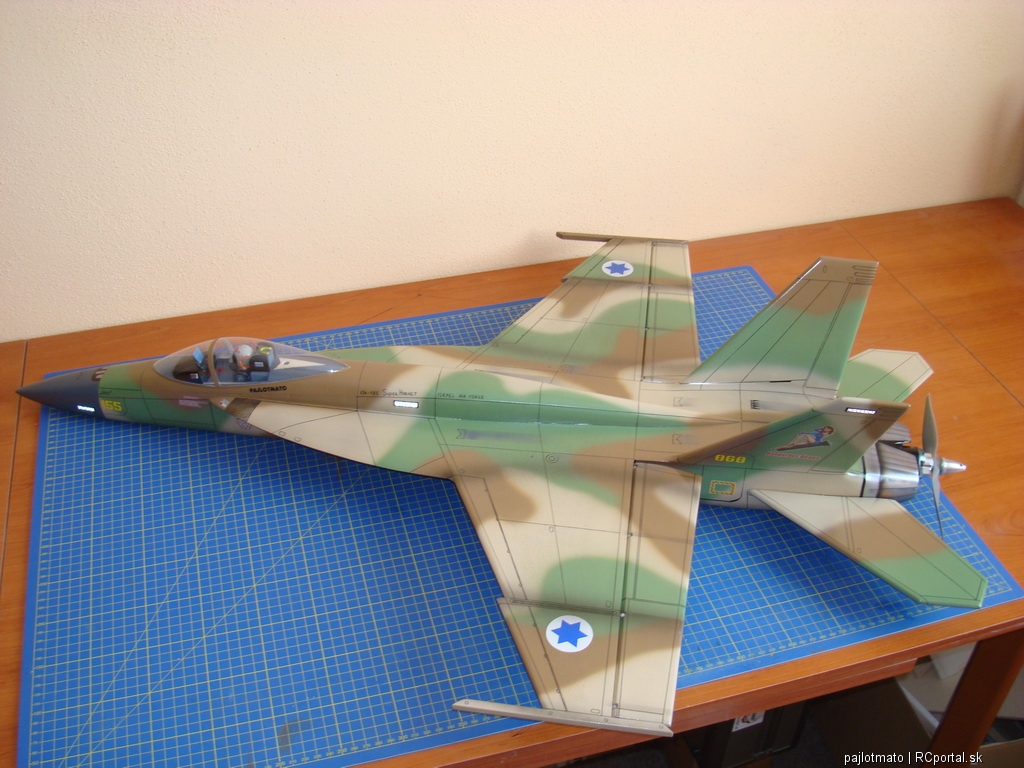

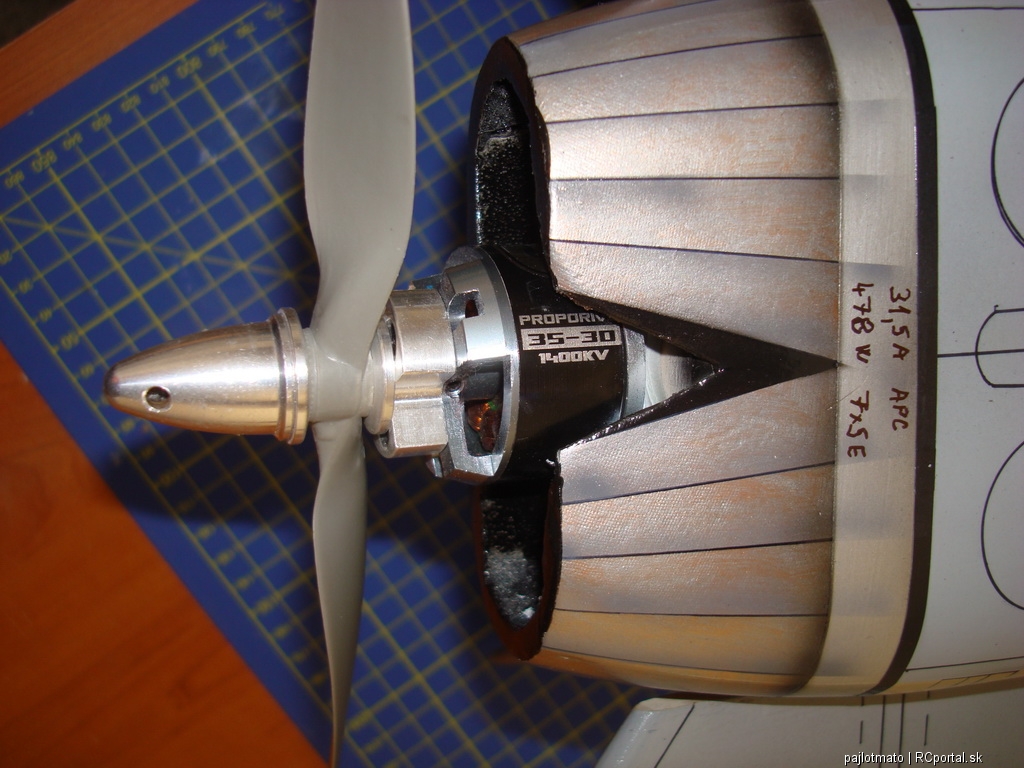

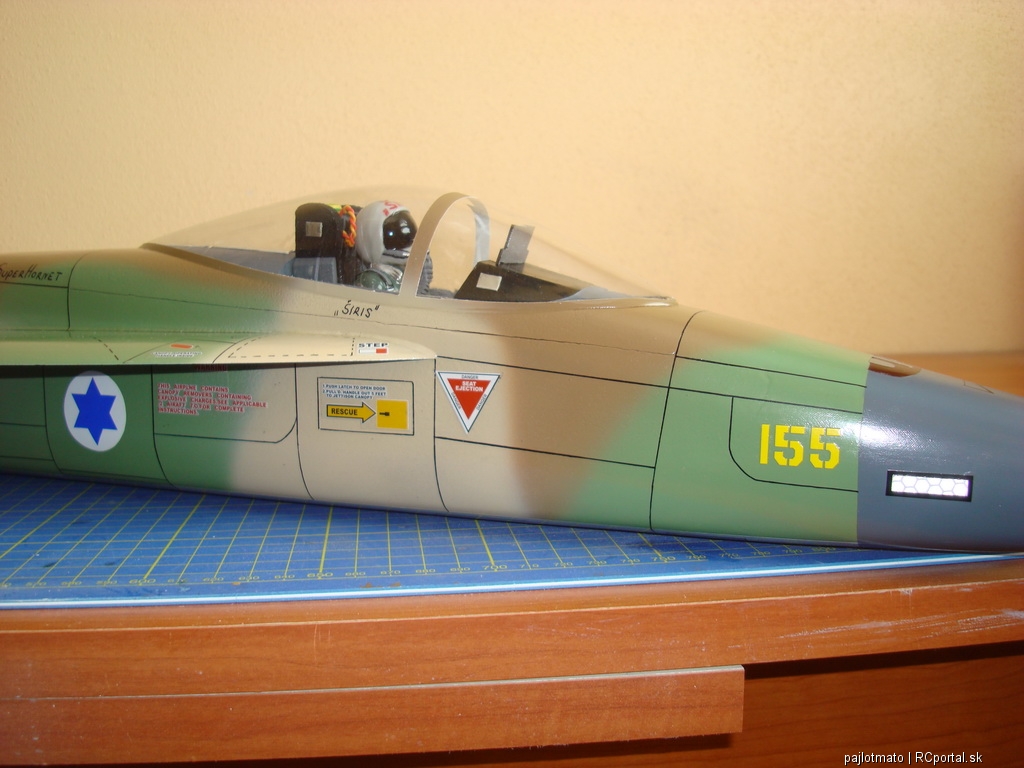

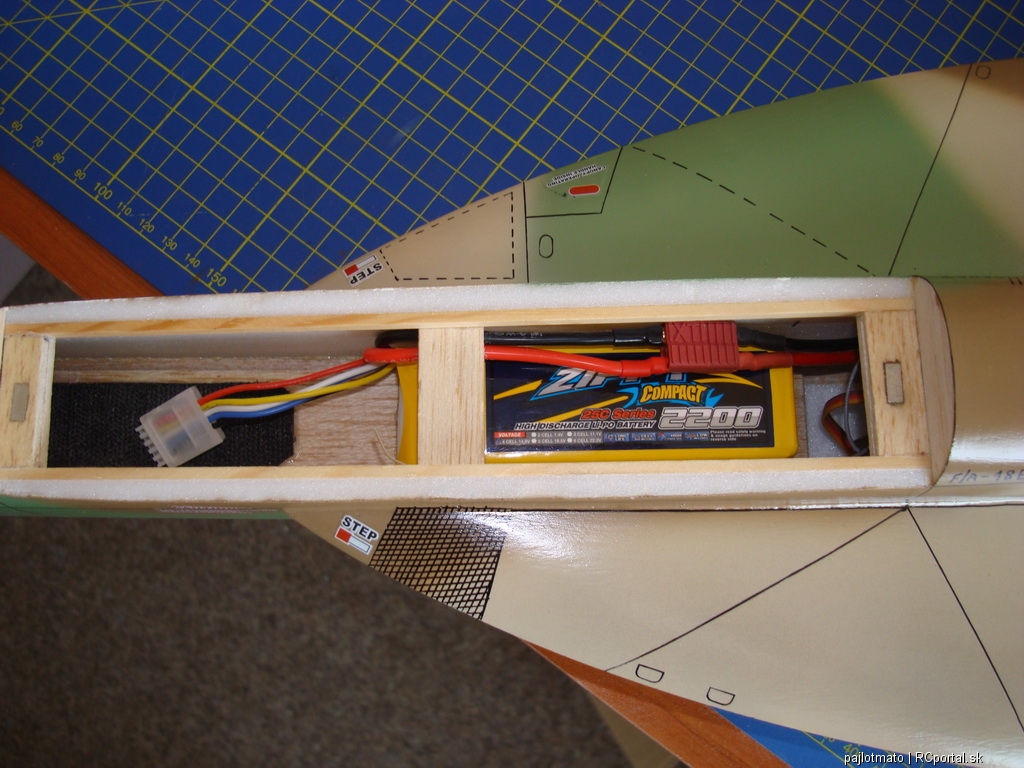

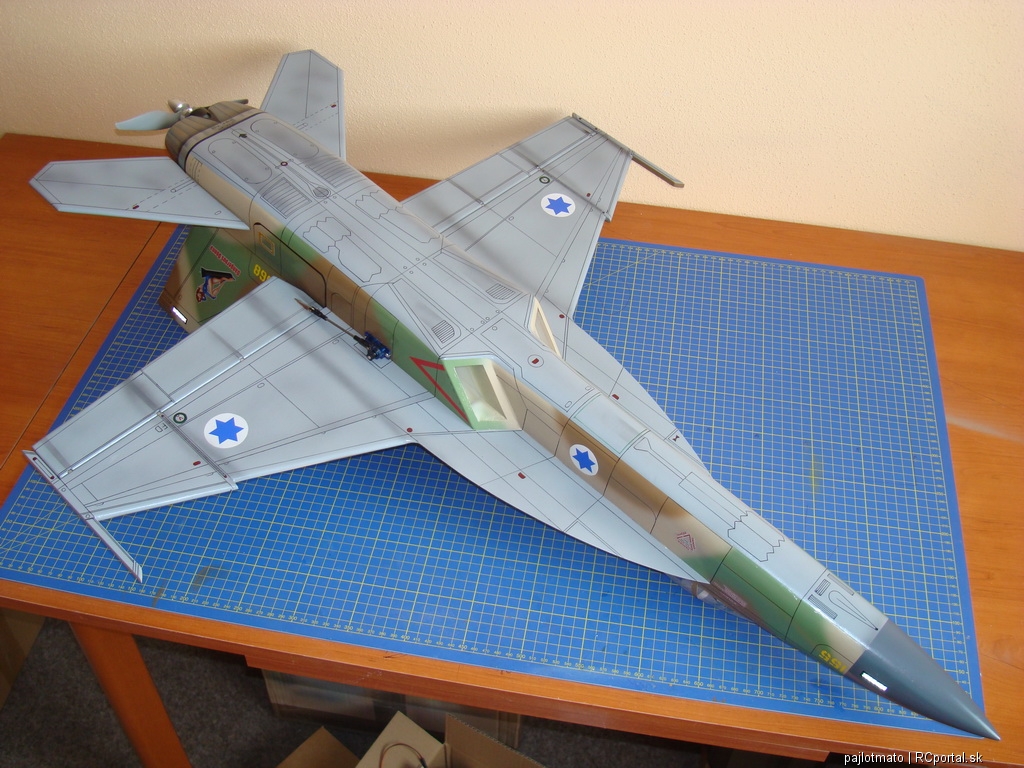

Model mám komplet hotový pripravený na zálet až na to, že zatiaľ to vietor nedovoľuje. Konečné parametre sú rozpätie 730mm, dĺžka 1023mm, váha presne 802g s baterkou 4s 2200 mAh 35C, s baterkou 3s 2200 mAh 40C je to 788g. Vypočítal a zakreslil som ťažisko, s baterkou 4s to výchádza presne tak ako som vyrobil dosku na uchytenie, s trojčlánkom som zatiaľ neskúšal ale keďže je ľahší o 30g pôjde na to prichystané druhé lože viac dopredu. Finálne som aj pomeral pohon a rozhodol som sa, že tam ostane vrtuľa APC 7x5 E s ktorou to na čerstvú baterku papá len 31,5A a má to 478W, ťahu do bludu, bude to lietať podobne ako MIGa a aj dobrý letový čas. S vrtuľou APC 7x6 E to vyliezlo na 39A ale motor aj vydával nejaký cukavý zvuk, regler je len 40A takže toto je optimálne, mám to už odskúšané. Na krídielká som si namixoval aj klapky, vyskúšam to vo väčšej výške a budem ladiť výchylky kým to nebude ono. Teším sa na zálet, video hodím keď bude zalietaný. Pridávam finálne foto...                        |
|
|
Pet_10 modelár
Príspevkov: 126 Moje modely Poslať správu |
Krásna - profesionálna - práca !!! |
|
|
marianmacek modelár
Príspevkov: 1332 Moje modely Poslať správu |
Ahoj Maťo, vyzerá úžasne. Keď spravíš viac, tak jedného pre Ľudevíta a jedného pre mňa. A to sa bojím lietadiel s tlačnou vrtuľou. prajem pekný deň Marián Macek |
|
|
pajlotmato modelár
Príspevkov: 1482 Moje modely Poslať správu |
Chlapci ďakujem ale nemám na to času Podarilo sa mi zbaviť rozrobenej F-4ky takže mám po dlhej dobe všetko dokončené a v škatuliach plno nových súčiastok tak špekulujem čo ďalej, asi nastal čas postaviť si konečne model, ktorý som vždy chcel, prvý vlastný model na vodu a celkom rýchly, nič mi na neho nechýba, plány mám vytlačené takže asi sa pustím do Polarisa...predtým ale ešte malý tuning MIG-29 , chcem urobiť z fólií trikolóru na krídla, výškovky a smerovky... |
|
|
DaggyMAC team RCPortál
Príspevkov: 1734 Moje modely Poslať správu |
Tvoje modely su uzasne Mato. Si Pan modelar. Vsetkym tu ukazujes, ako sa z polystyrenu daju vytvorit priam majstrovske diela. |
|
|
pf1960 modelár
Príspevkov: 727 Moje modely Poslať správu |

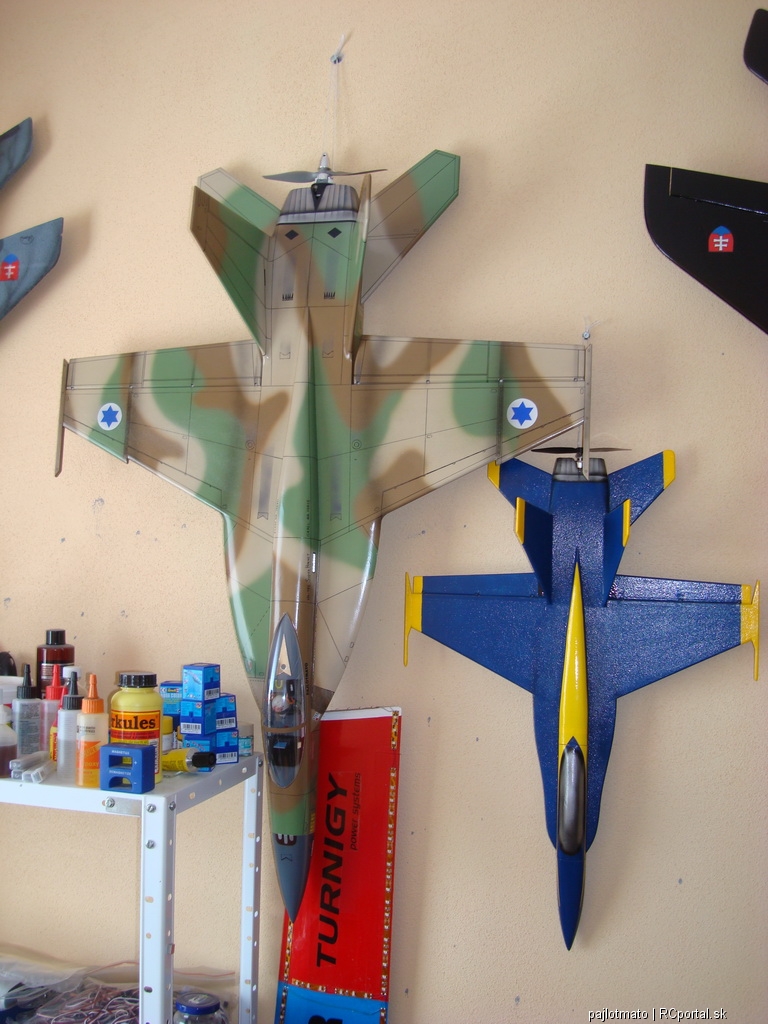

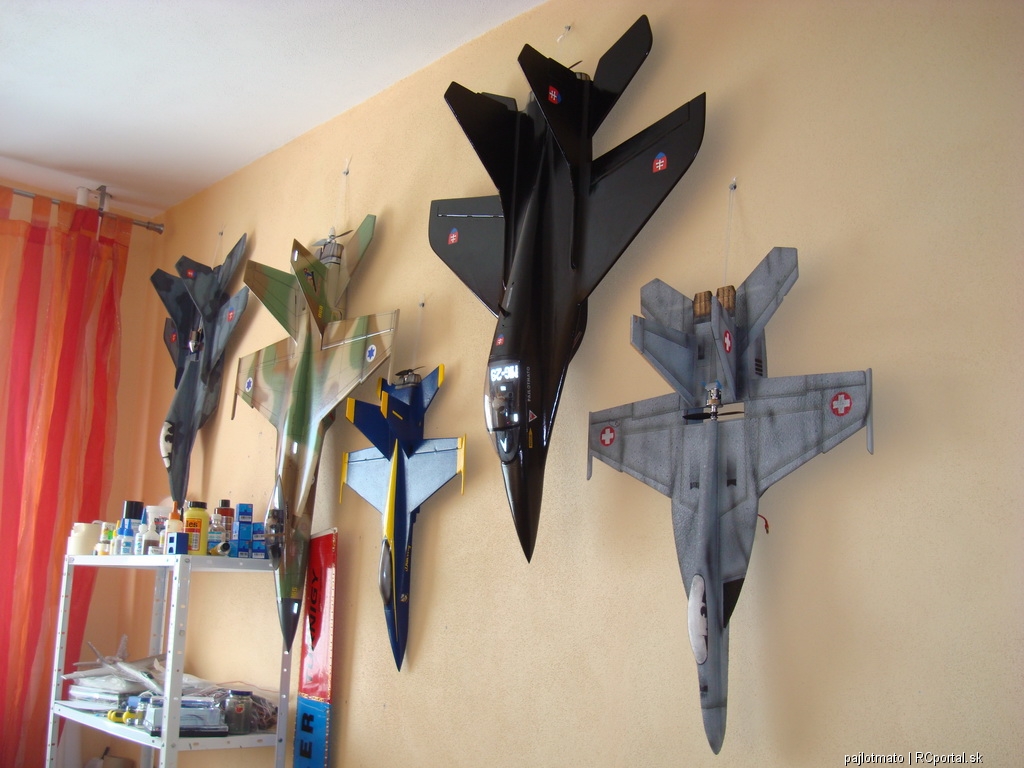

Maťo krásna práca čo vytvoríš z kúska depronu - tá letka na stene nemá chybu. A s Mariánom by ste sa uživili aj ako dizajnéri. Ale nedá mi ... prečo vrtuľky, prečooooooooooo??? |
|
|
pajlotmato modelár
Príspevkov: 1482 Moje modely Poslať správu |
Dakujem vsetkym pf1960: ked si vyskusas model s tlacnou tak pochopis Ma to vela vyhod... |
|
|
pf1960 modelár
Príspevkov: 727 Moje modely Poslať správu |
Veď jasne - tomu verím, ale predsalen tým jetom viac sekne dmychadielko. Ale je to krásne - nech sa darí. P.S. Ten Pilátus bol prekrásny, ale už by ma z domu vyhodili, keby som kúpil ďaľšie lietko ... |
