Technické parametre
Výrobca: ja
Rozpätie: 0 mm
Hmotnosť: 8300 g
Kategória: Lode - plachetnice
Dĺžka: 1400 mm
Materiál: preglejka, drevo
Motor: vzduch
Popis

Pustil som sa do zložitejšieho lodného projektu - funkčná polomaketa plachetnice v štýle lodivodských kutrov z konca 19. storočia. Podklady na stavbu (stavebný plán a popis) spracoval a dodal Garry Webb z USA. Dĺžka lode 1400 mm, šírka 32 cm, výška sťažna 1200 mm, váha 8,3 kg.

ID Modelu: AM10049 | Zobrazenia: 33050 | Pridané: 18. 12. 2020 o 08:58 | Autor: dodo_bb


diely na stavbu trupu…


prepážky 3 mm preglejka…


Postupne pribúdajú detaily…

1 2 3 4 5 6 7
Autor Správa
mojco
modelár

Príspevkov: 431

Moje modely
Poslať správu
Autor: mojco Správa zaslaná: 2. 2. 2021 o 15:34
Krásna je.
Bydlisko: Jaslovské Bohunice ( 53 rokov )
dodo_bb
modelár

Príspevkov: 177

Moje modely
Poslať správu
Autor: dodo_bb Správa zaslaná: 3. 2. 2021 o 10:47
Vďaka, Vlado... Plány od Garryho sú výborne spracované a fungujú presne. Až pri šití plachiet som našiel malý problém - krátke rahná. Keď budeš robiť rahná, tak hlavné rahno by som urobil o 15 - 20 mm dlhšie a gaflové rahno aj o 25 mm dlhšie. To spodné zatiaľ nechám, je tak na knap, ale gaflové rahno idem určite o 25 mm predlžiť, aby sa dalo regulovať napnutie horného lemu. Predsa len tie textilné plachty budú vodou aj časom máličko meniť veľkosť a tvar a bude treba ich asi občas dotrimovať. Tak je dobre mať na to na konci rahna nejaký priestor. Aj v Garryho videu ich on má asi o 30 mm dlhšie ako lemy plachty (on by povedal "o palec" ...
Bydlisko: BB ( 68 rokov )
mojco
modelár

Príspevkov: 431

Moje modely
Poslať správu
Autor: mojco Správa zaslaná: 3. 2. 2021 o 12:02
Dík za upozornenie. Tých nepresností bude asi viac.
Už sme písali o zakrivení kormy.
Včera som zistil, že tá páka na kormidle je veľká. On tam síce píše, že prispôsobiť veľkosti páky na serve, ale ja som ju robil podľa nákresu v plánoch.
Teraz tie rahná.
Ale celkovo sú tie plány veľmi dobre spracované.
A palce na mm už prerátavam z hlavy
Bydlisko: Jaslovské Bohunice ( 53 rokov )
Futura3D
modelár

Príspevkov: 126

Moje modely
Poslať správu
Autor: Futura3D Správa zaslaná: 4. 2. 2021 o 07:43
Nuž v dnešnej dobe existujú aj palcové pravítka, niekedy je to k nezaplateniu.
pri malom modely sa to až tak neprejaví, ale čo sa stavali veľké, tak dá sa docela dosť kopnúť pri zaokrúhľovaní.

A.
Bydlisko: Black water
dodo_bb
modelár

Príspevkov: 177

Moje modely
Poslať správu
Autor: dodo_bb Správa zaslaná: 4. 2. 2021 o 22:44

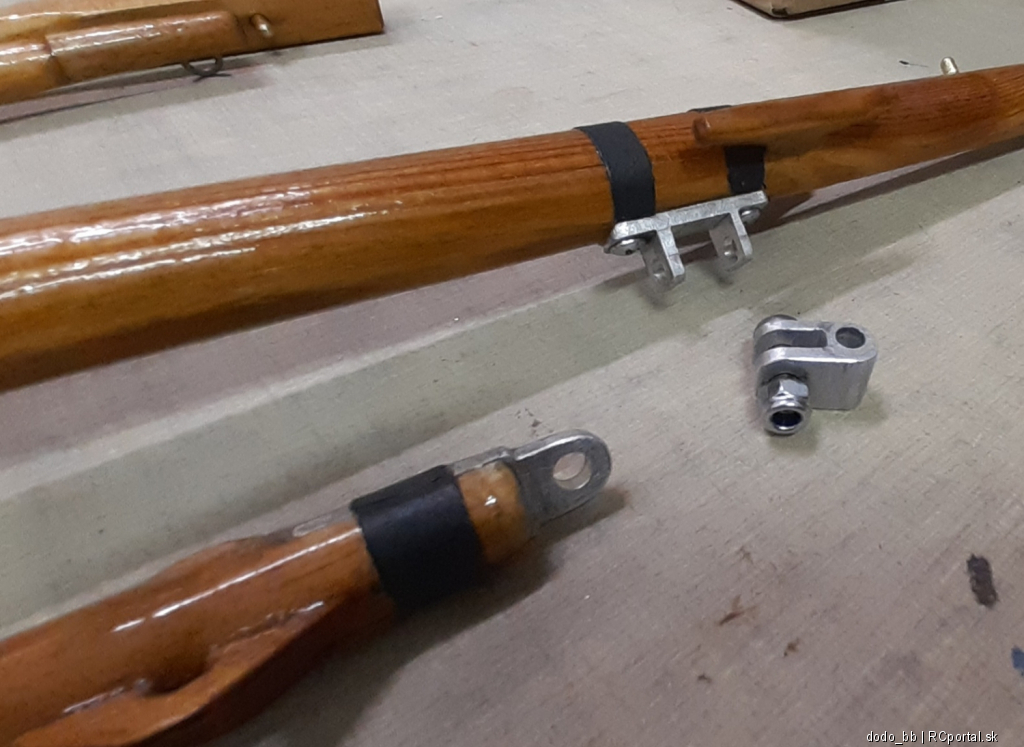

Malá modifikácia kĺbového upevnenia rahna k sťažňu...

a po krajčírovi sa so mňa stáva spiderman - idú sa začať ťahať laná, lanká a šnúrky...
Bydlisko: BB ( 68 rokov )
marianr
modelár

Príspevkov: 1466

Moje modely
Poslať správu
Autor: marianr Správa zaslaná: 5. 2. 2021 o 18:50
dodo_bb:
a po krajčírovi sa so mňa stáva spiderman - idú sa začať ťahať laná, lanká a šnúrky...

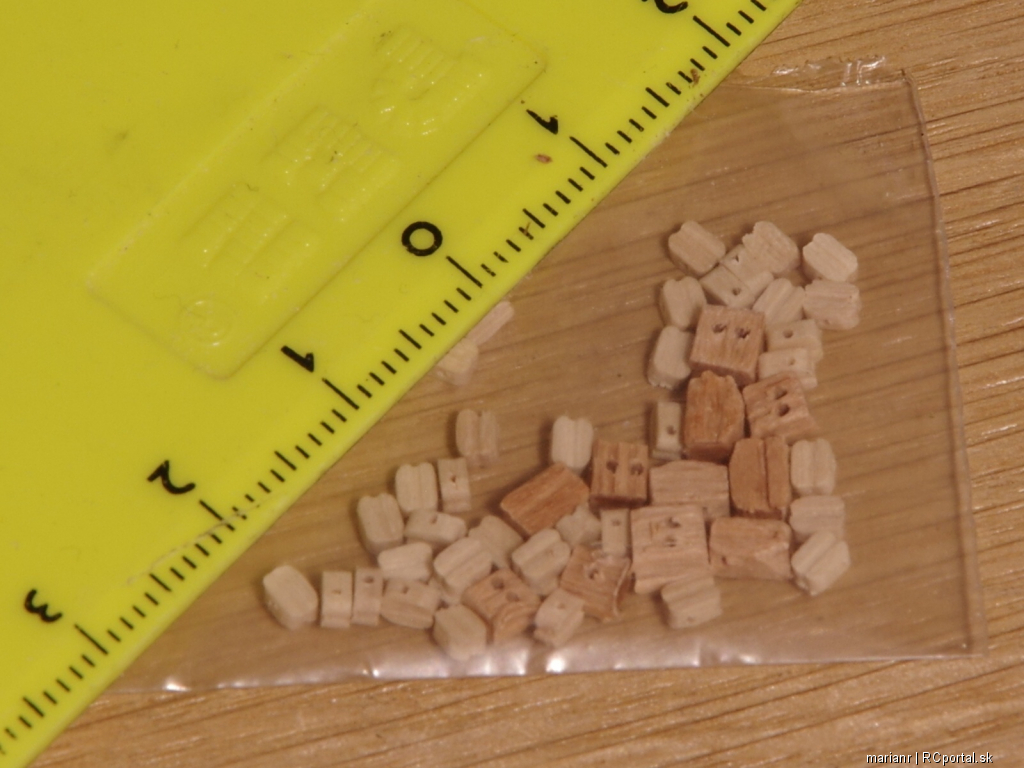

To máš v pohode, ja mám takéto:

Ale pri mojom tempe to nebudem robiť nikdy. 8-)
Bydlisko: Ba ( 66 rokov )
dodo_bb
modelár

Príspevkov: 177

Moje modely
Poslať správu
Autor: dodo_bb Správa zaslaná: 6. 2. 2021 o 20:23

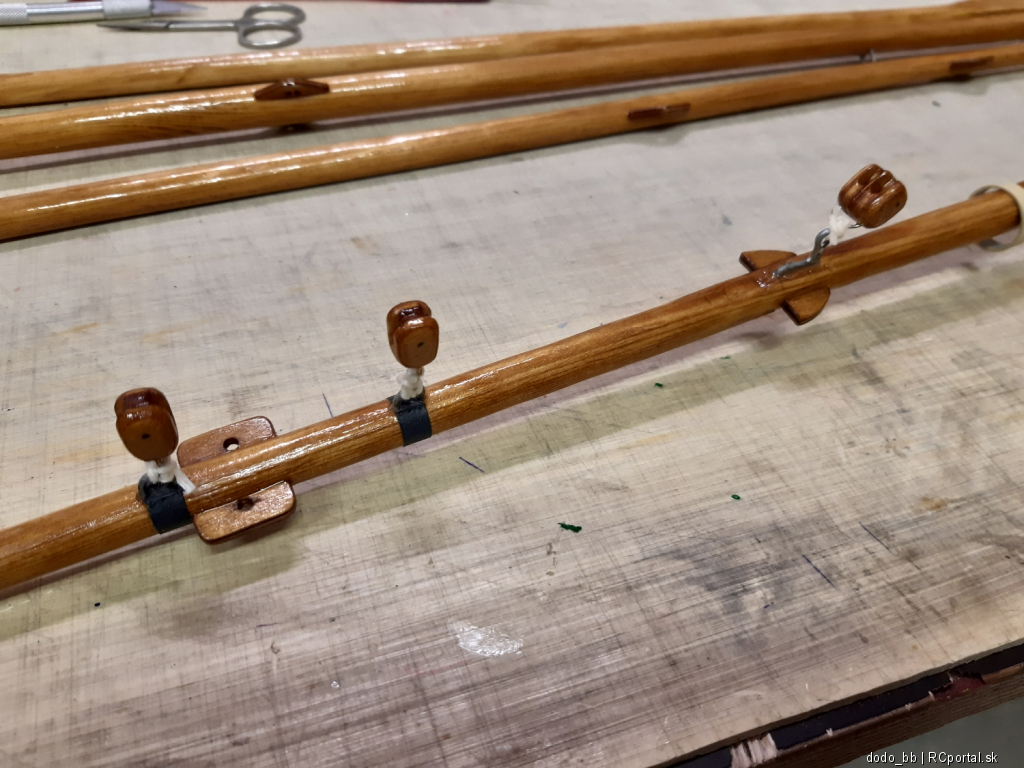

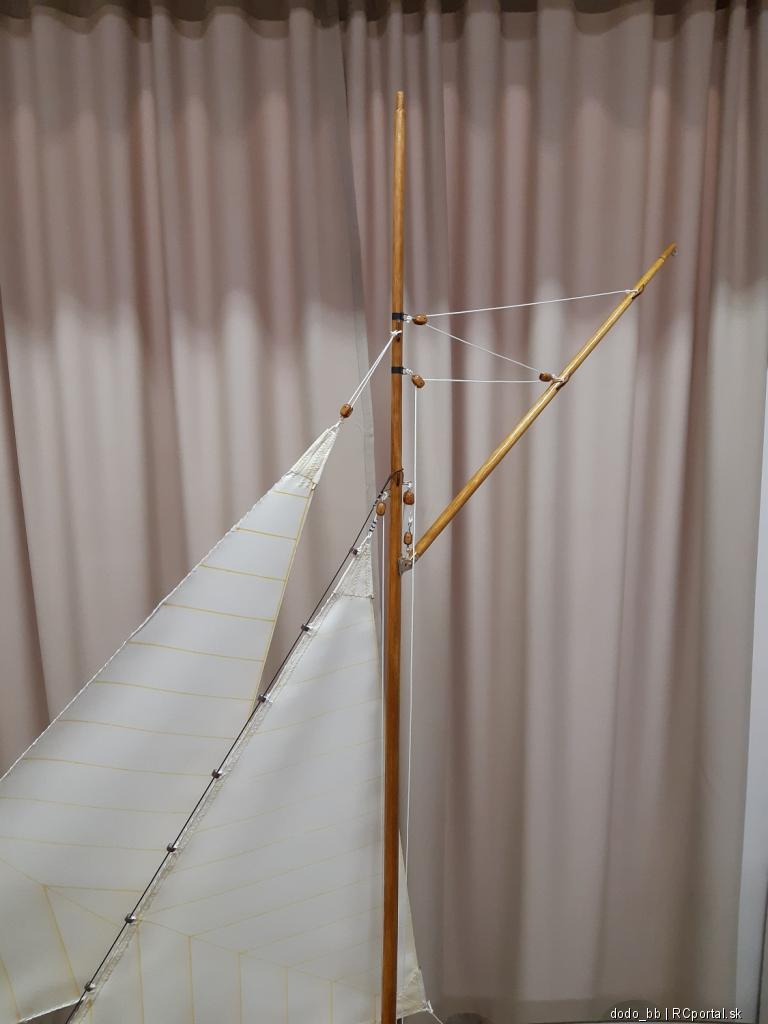

To predsa nemôže byť určené pre ľudské ruky tie Tvoje minikladky... Držím Ti palce. Dnes som pár tých mojich kladiek uviazal a začína to dostávať tvar a rozmer. Dve plachty a gaflové rahno už je finálne uviazané na sťažni. Je to kopec roboty a pomaly to pribúda...
Bydlisko: BB ( 68 rokov )
mojco
modelár

Príspevkov: 431

Moje modely
Poslať správu
Autor: mojco Správa zaslaná: 22. 2. 2021 o 07:36
Ako ti vyšlo osadenie bowsprit? Musel si vyrezať otvor v trupe alebo si to položil na hornú hranu trupu? Z obrázkov ani z plánu to nie je celkom jasné. Na videu to Garry tuším vyrezával.
Bydlisko: Jaslovské Bohunice ( 53 rokov )
dodo_bb
modelár

Príspevkov: 177

Moje modely
Poslať správu
Autor: dodo_bb Správa zaslaná: 22. 2. 2021 o 10:17

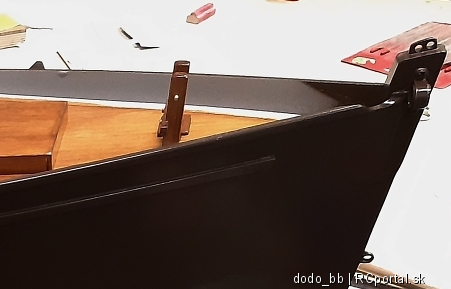

Musel som vybrúsiť osadenie v borte, hlboké asi ako pol priemeru čeleňa. Garry o tom kdesi aj hovoril. To vybrúsenie je badateľné aj na pláne DECK DETAILS na bokoryse. Čeleň sa musí dať vysunúť smerom dozadu do "parkovacej" polohy ponad Fife Rail popri sťažni. Aby sa dal z lode vybrať von. To mi určilo hĺbku vybrúsenia a aj polohu pevnej prednej kovovej objímky čeleňa (Gammon Iron).
fotku lepšie nemám...


a niečo na potešenie oka, ucha a motiváciu...
https://www.youtube.com/watch?v=1iic50dXunI
Bydlisko: BB ( 68 rokov )
mojco
modelár

Príspevkov: 431

Moje modely
Poslať správu
Autor: mojco Správa zaslaná: 22. 2. 2021 o 13:46
Paráda
Bydlisko: Jaslovské Bohunice ( 53 rokov )
dodo_bb
modelár

Príspevkov: 177

Moje modely
Poslať správu
Autor: dodo_bb Správa zaslaná: 25. 2. 2021 o 12:07

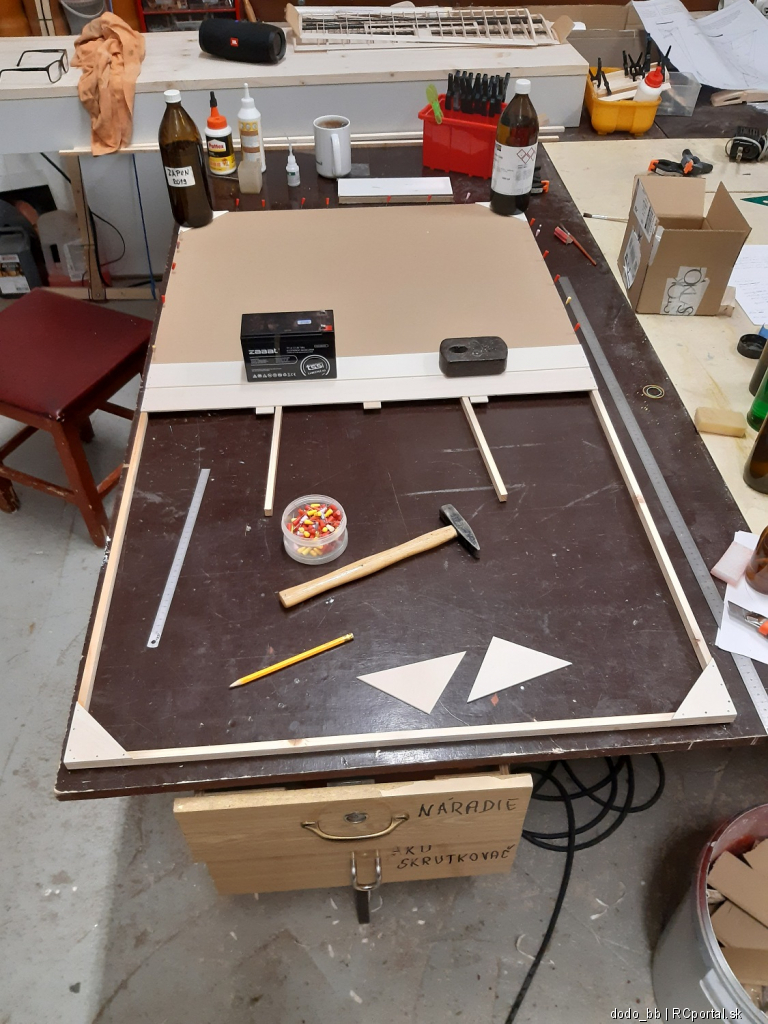

Končím s výrobou plachtovia, tak som začal lepiť zo zvyškov preglejky, pár starých líšt a kartónu box na takeláž. Nech to mám kde odložiť Robím ho tak, aby sa do neho vošlo všetko takmer bez demontáže. Odpoja sa kosatky od lode a pár lán od paluby a všetko pokope spolu so sťažňom a rahnami sa to dá do boxu. Dúfam . Aby bola čo najmenšia práca pri skladaní lode na plavbu.

Bydlisko: BB ( 68 rokov )
dodo_bb
modelár

Príspevkov: 177

Moje modely
Poslať správu
Autor: dodo_bb Správa zaslaná: 2. 3. 2021 o 22:58

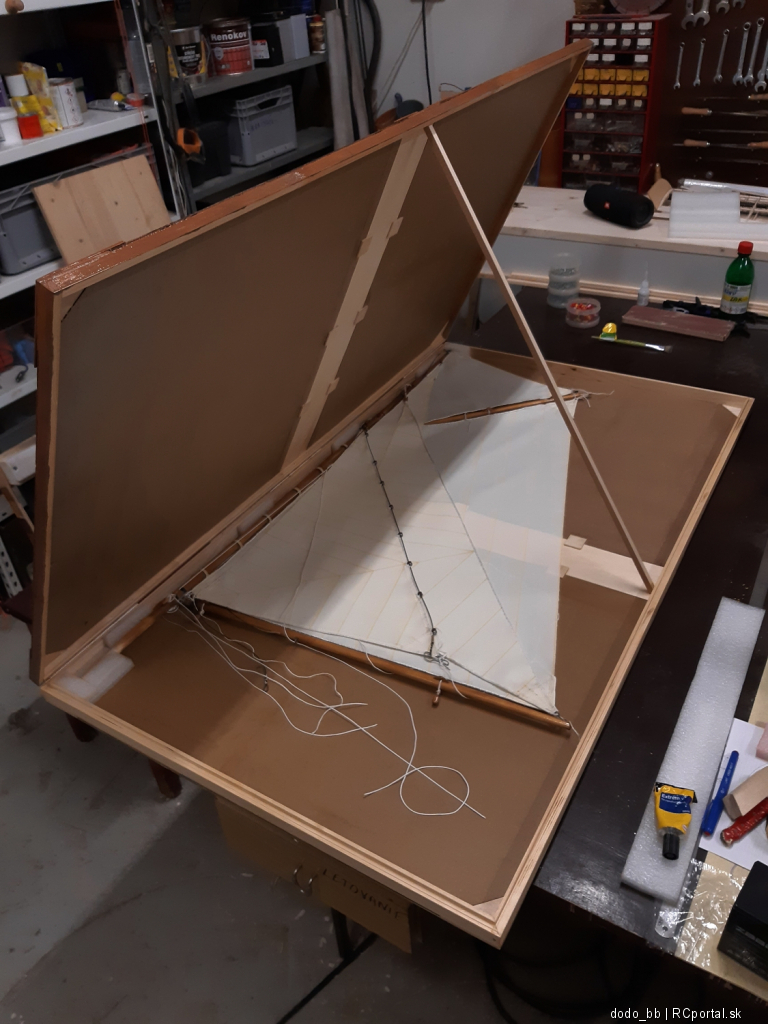

Nudná stavba futrálu na takeláž skončila, je v použiteľnom stave a oplachtenie má kde byť odložené. Drobnosti ako rúčky a uzávery dokončím neskôr.

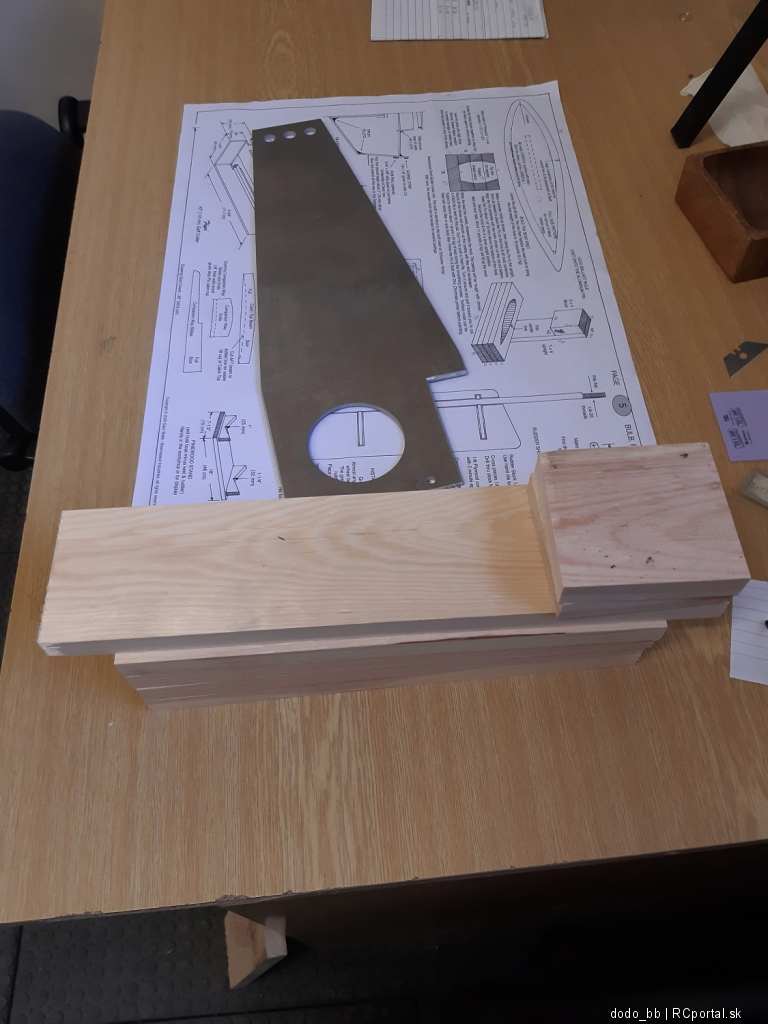

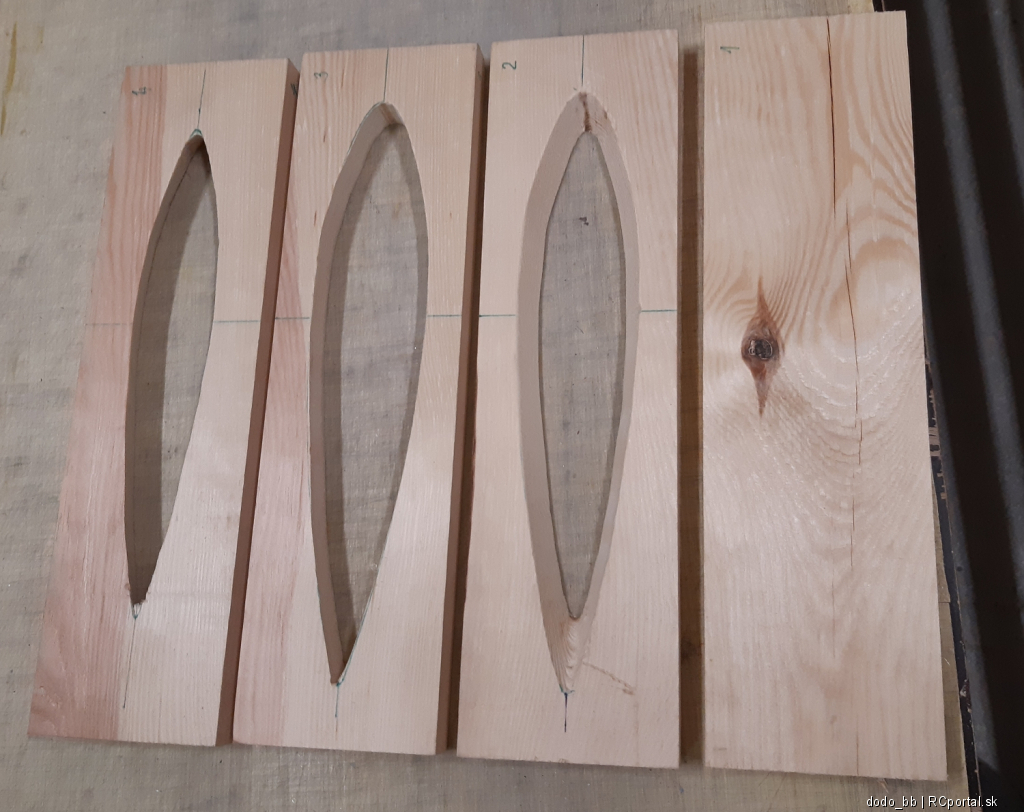

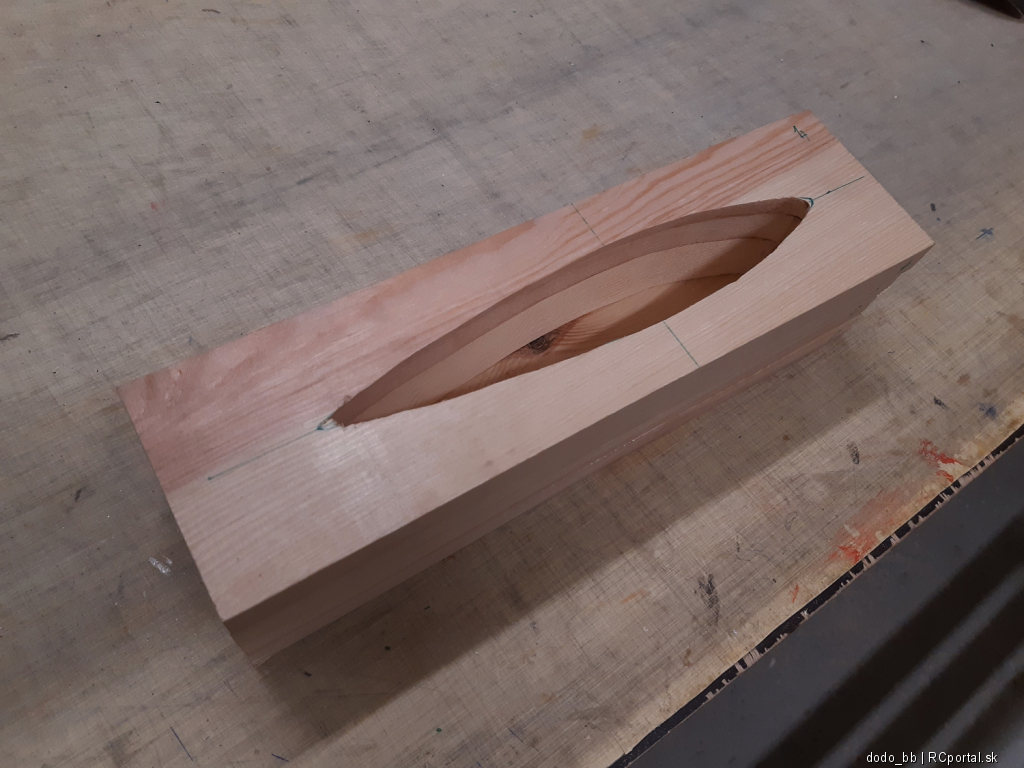

Tak je čas na nejakú adrenalínovejšiu činnosť - napríklad odlievanie balastu z olova. Olovo je kúpené, dnes som vyrábal drevenú formu na odlievanie "bomby". Zajtra zlepím držiak na kýl (plutva je pri odievaní zaliata koncom do olova). Musím kdesi zohnať tepluodolný silikón na utesnenie škár formy a môžem začať žhaviť plynový horák .


Bydlisko: BB ( 68 rokov )
Pancer
modelár

Príspevkov: 626

Moje modely
Poslať správu
Autor: Pancer Správa zaslaná: 3. 3. 2021 o 07:54
Tepluvzdorný silikón na utesnenie pecí mávajú v BB v predajni vedľa hlavnej pošty na námestí Horná 3.
Bydlisko: Banská Bystrica ( 59 rokov )
marianr
modelár

Príspevkov: 1466

Moje modely
Poslať správu
Autor: marianr Správa zaslaná: 3. 3. 2021 o 08:10
Mne sa olovo dosť zle opracováva, uprednostnil by som presné vyleštené kopyto a formu zo sadry. Ešte prosím prezraď kde a aké olovo si kúpil.
Bydlisko: Ba ( 66 rokov )
dodo_bb
modelár

Príspevkov: 177

Moje modely
Poslať správu
Autor: dodo_bb Správa zaslaná: 3. 3. 2021 o 08:52
Milan, dík za radu. Neviem, či je tam otvorené, ale pozriem. Každopádne istí to nejaký eshop.
Marian, olovo som kúpil cez bazoš. Klikol som slovo olovo a našiel som asi troch maníkov, čo ho predávali. Cena 2,5 - 3,5 za kilo, vybral som si najlacnejšieho kdesi od Nitry, písal že ho má 100 kilo. Syn mi olovo pri služobnej ceste tým smerom osobne zobral. Aké je - nuž viem povedať, že je v pekných 5 kilových tehlách, je šedé a ťažké Vraj nepochádza z batérií... Viac neviem.
Bydlisko: BB ( 68 rokov )
