Technické parametre
| Výrobca: | Samo Sato |
| Rozpätie: | 0 mm |
| Hmotnosť: | 7000 g |
| Kategória: | Lode - motorové |
| Dĺžka: | 940 mm |
| Materiál: | balza, preglejka, laminat ....... |
| Motor: | Z ovladania sedadiel 12V, ca 2000-3000ot |
Popis
Planovane funkcie:
- osvetlenie
- dym
- zvuk
- navijak kotvy
Napajanie: Bateria olovo 12V 9Ah
Zaciatok stavby: sept 2013
Ukoncenie stavby: v nedohladne
ID Modelu: AM6290 | Zobrazenia: 26265 | Pridané: 22. 10. 2015 o 14:29 | Autor: skeblik
Vymeranie a zlepenie kylu z…
Rebra so strasne tvrdej a…
Prva…
Plankovanie balza…
Plankovanie balza…
Plankovanie balza…
Vylepenie…
Vylepenie…
Vylepenie…
Plankovanie…
Plankovanie…
Pokus umiestnit…
Servo na kormidlo,…
Frezovanie zapustenia loziska…
Ulozenie motora a…
Vylepenie volnych casti…
Tu sa tvori nova paluba -…
Lepenie cierneho papiera na…
Tu je ten polystyren ktory…
Este raz…
Podla mojho Otca rozhodnutie…
Podklad…
Podklad…
Vymeranie detailov na…
Prve skusobne polozenie…
Prve skusobne polozenie…
Oprava trupu ktory podla…
Oprava trupu ktory podla…
Nove vymeranie paluby podla…
Nove vymeranie paluby podla…
65mm Graupner, myslim ale po…
Prve planky…
Nakres ovladania navijania a…
Nastroj na vyfrezovanie…
Nastroj na vyfrezovanie…
Paluba…
Paluba…
Paluba…
Paluba…
Paluba…
Paluba hotovo - priprava na…
Paluba hotovo - natrete…
Pripravok na laminovanie…
Pripravok na laminovanie…
Pripravok na laminovanie…
Pripravok na laminovanie…
Pripravok na laminovanie…
Dymak vyrobeny a vyskusany.…
Dymak 12V, rezistor, motorcek…
Dymak
knot je najlepsie robit zo…
Nadstavba motora - lamino…
Nadstavba motora - lamino…
Pohlad na vylaminovany bort -…
Motor…
Motor zaskrutkovany -…
Ovladanie kormidla a lozisko…
Kormidlo na…
Uchytenie zo spodu. Trubicka…
Kryt kormidla. Vysuvat a…
Kryt…
Nadstavba motora skoro…
Nadstavba motora skoro…
Nadstavba motora skoro…
Otec vyrobil papierovu hlavnu…
Otec vyrobil papierovu hlavnu…
Detaily
Otec vyrobil papierovu hlavnu…
Detaily
Otec vyrobil papierovu hlavnu…
Detaily
Otec vyrobil papierovu hlavnu…
Otec vyrobil papierovu hlavnu…
Skuska vo vani. Nakoniec…
Skuska vo vani. Nakoniec…
Foto s…
Detaily
Detaily
Detaily
Detaily
Material na detaily s…
Motorova nadstavba aj s…
Motorova nadstavba aj s…
Detaily
Detaily - 6hran na skrutky…
Kotva 2x 40mm tusim niekde z…
Detaily…
Detaily…
Detaily…
Predna…
Predna paluba - trubicky na…
Poloha v kychyni…
Lak nevysiel na prvy raz -…
Lak nevysiel na prvy raz -…
| Autor | Správa | ||
|
peterzak37 modelár
Príspevkov: 2635 Moje modely Poslať správu |
Ano a je to funkcne. Ale na Paolovi nespekuluj, do nehodaj olovo a mas to vyriesene. Na tvojom mieste by som ho kupil v potapacskom obchode, nepotrebujes ho vela. |
||
|
skeblik modelár
Príspevkov: 131 Moje modely Poslať správu |

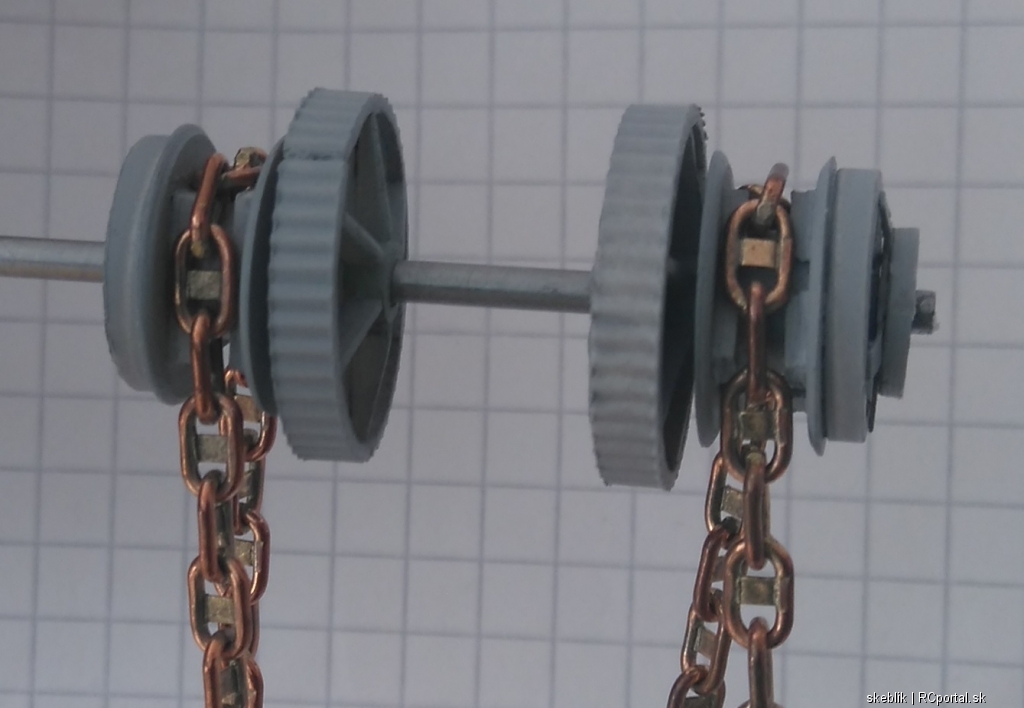

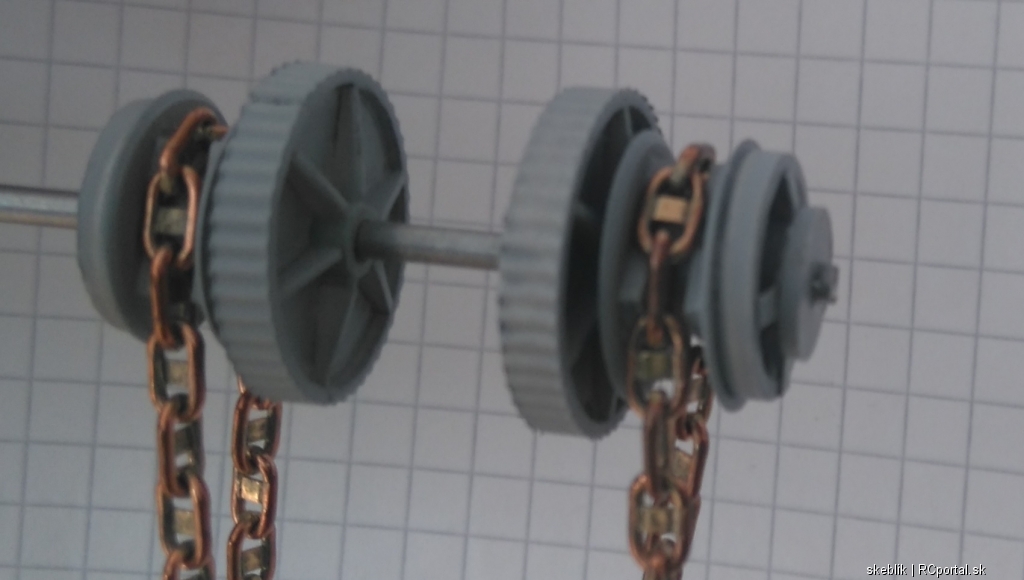

Uz druha nekompletna zostava koliesok na navijak. Prva bola zamietnuta ako moc velka  Pre porovnanie origo navijak a "zeleny" navijak ktory som nasiel na nete - ma podobne kolieska.    |
||
|
peterzak37 modelár
Príspevkov: 2635 Moje modely Poslať správu |
Krasne kolieska, to by bolo treba zaformovat a odliat dalsie, to je spotrebny material. |
||
|
jezzo01 modelár
Príspevkov: 856 Moje modely Poslať správu |
vlastna vyroba? |
||
|
skeblik modelár
Príspevkov: 131 Moje modely Poslať správu |
Ako inac Formovat neviem a dufam ze to uz nebudem nikdy robit Inac to retazove koliesko je aj funkcne! |
||
|
szaju61 modelár
Príspevkov: 82 Moje modely Poslať správu |
Pokial potrebujes nieco zaformovat rad pomozem. Inac pekna praca ,klobuk dole |
||
|
skeblik modelár
Príspevkov: 131 Moje modely Poslať správu |
Dik beriem na vedomie

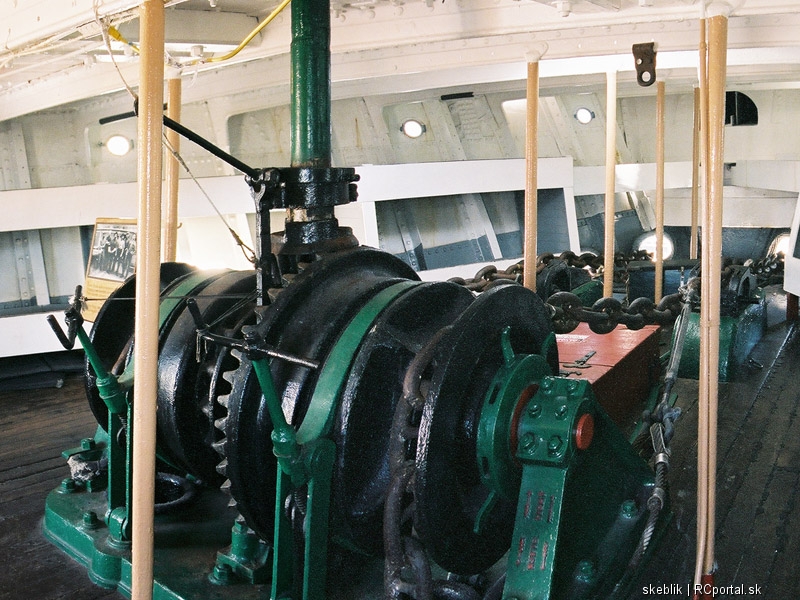

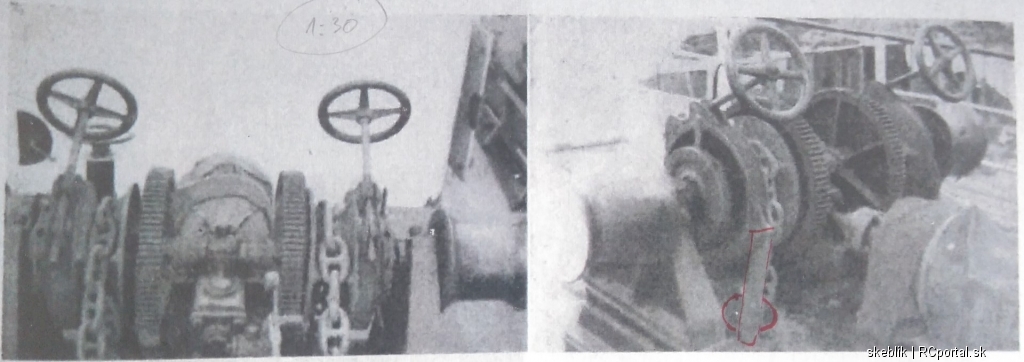

Otazka do plena: Vie niekto ako vlastne ten navijak realne funguje? Z fotiek nie je jasne ci ten elektromotor (vid 1446811592-1209.jpg) co tam je pohana iba ten bubon na konci navijaku na (asi) lano, alebo aj pohana retazove kolecko (navija retaz). Podla mna tie dve ozubene velke kolesa su pohanane z podpalubia kazde zvlast aby sa dala spustat zvlast kazda kotva. To je teraz hlavna otazka ze co vlastne a ako pohana ten elektromotor? |
||
|
skeblik modelár
Príspevkov: 131 Moje modely Poslať správu |

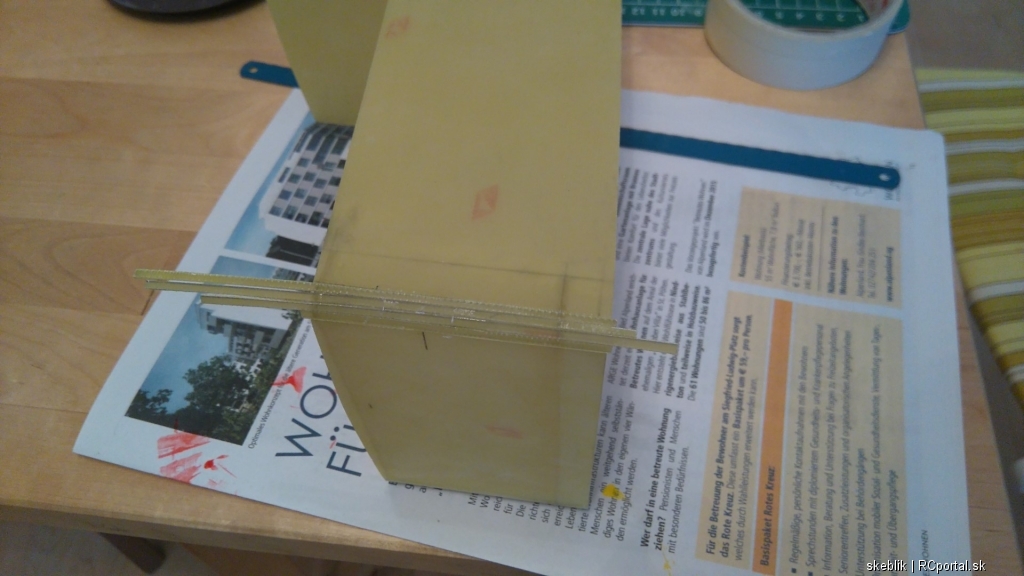

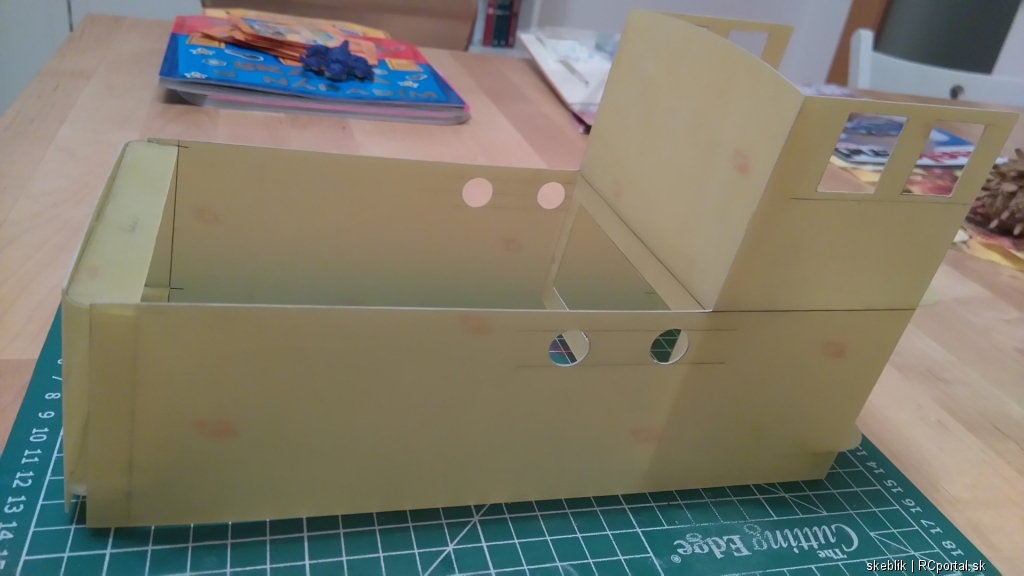

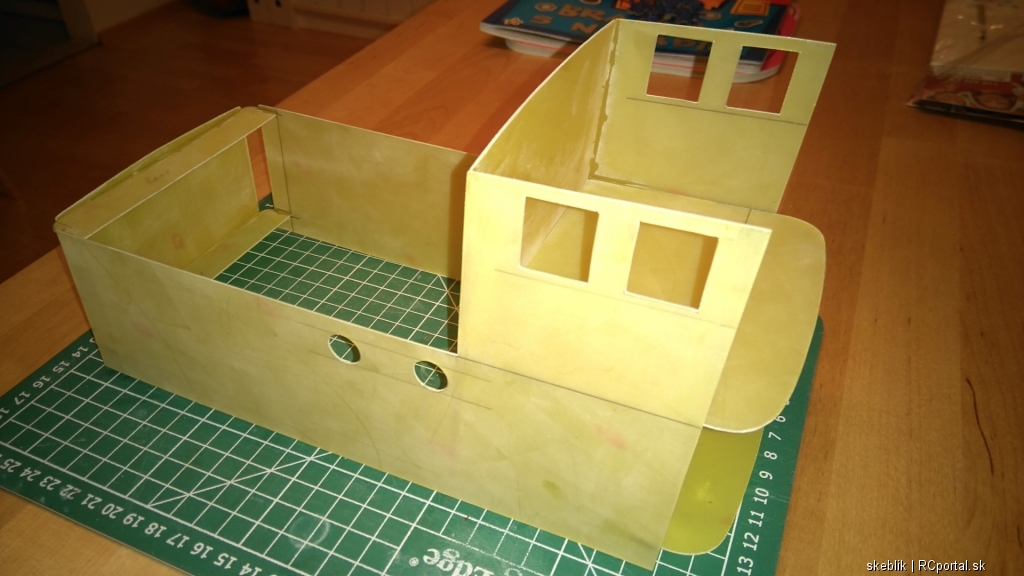

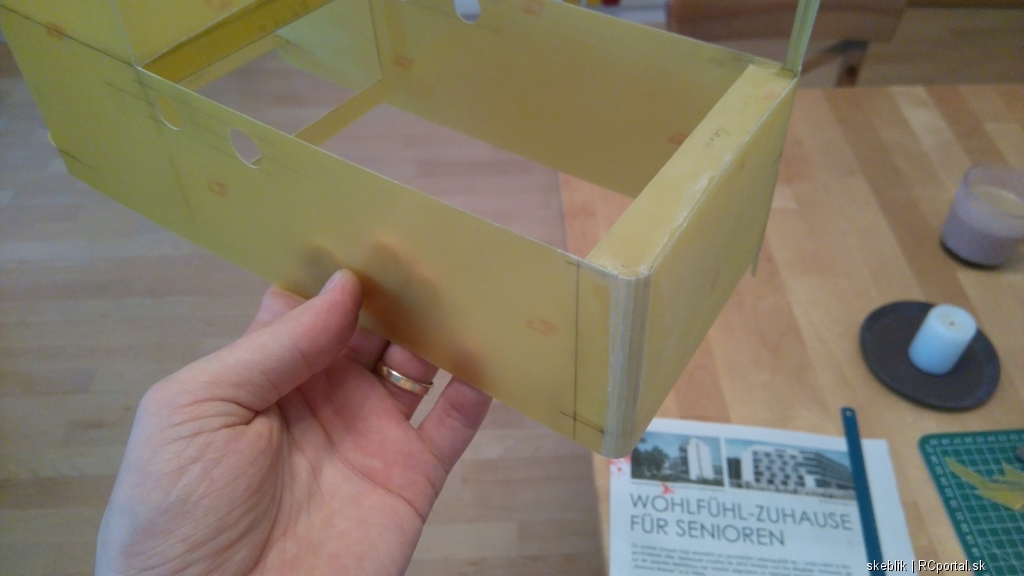

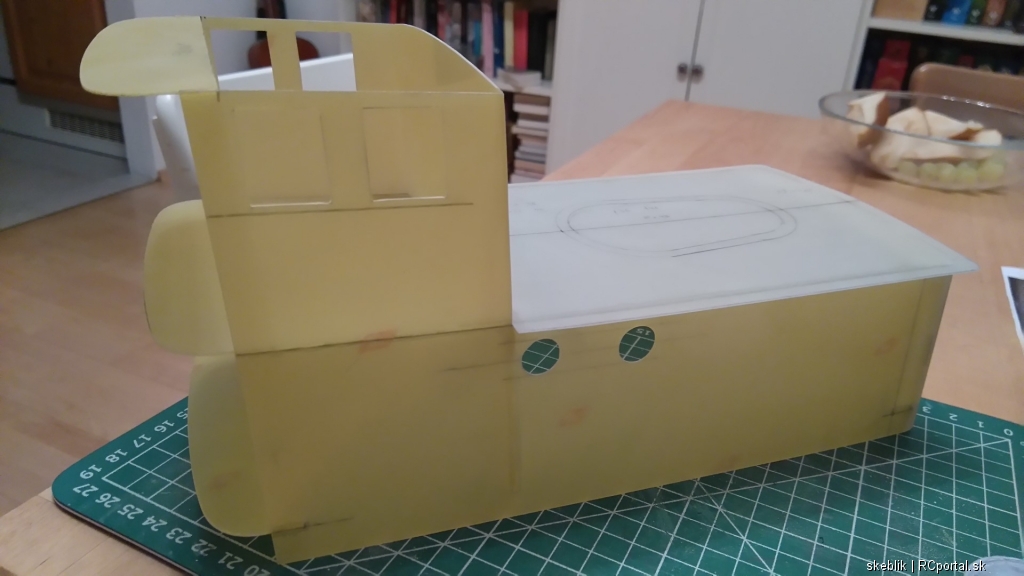

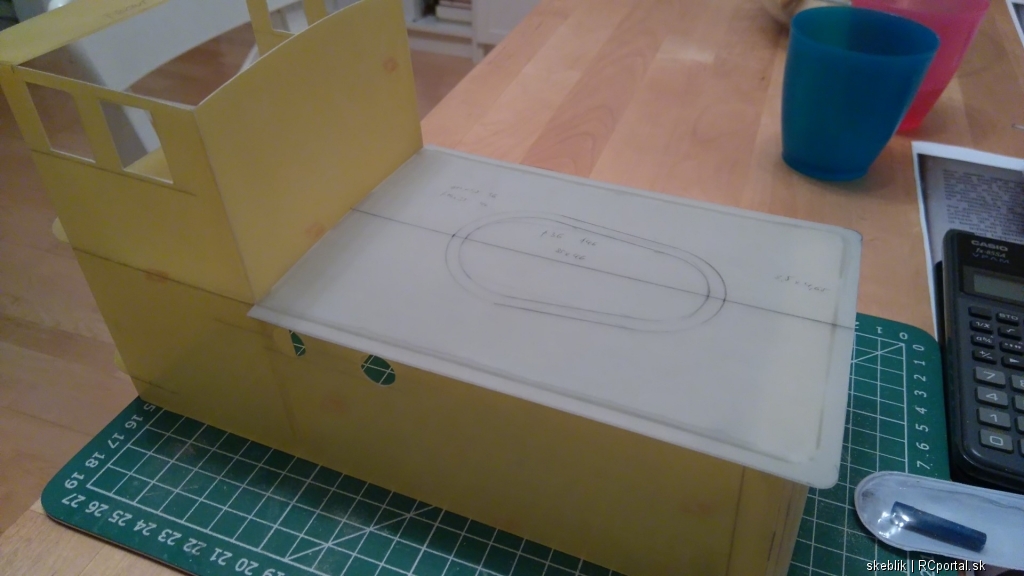

Tak aj ja som trochu robil na nadstavbe       |
||
|
Jack modelár
Príspevkov: 173 Moje modely Poslať správu |
Pekné. Juro, tie oblé hrany by sa mohli spraviť nahriatim sklolaminátovej dosky teplovzdušnou pištoľou na kopyte (drevenej guľatine) a jej ohnutím. Za pokus by to určite stálo. |
||
|
skeblik modelár
Príspevkov: 131 Moje modely Poslať správu |
Hmm to by stalo za pokus ale nemam pistol Skusal som to s tej PS dosky ale strasne zle sa to ohyba do takeho maleho priemeru. Skusim to na predu spravit a uvidim. Tam je vetsi radius. |
||
|
Jack modelár
Príspevkov: 173 Moje modely Poslať správu |
Uvažujem, že možno by stačilo nahrievať dosku na guľatine starou žehličkou - materiál by sa zohrieval len miestne - určite treba najskôr dosku nahriať po celej šírke a dĺžke ohybu a až potom ohýbať, aby sa nespravili vlny. No a musí byť k dispozícii väčšia doska, aby sa mohla držať rukami, ťahať a ohýbať. Zaručene nebude doska po ohybe hladká - epoxid sa roztápa a narobí jamky - ale to pôjde ľahko vytmeliť. Malé priemery asi nepôjdu. .. Keď by som sa nechcel trápiť s PS, tak by som dal balzu - po nalakovaní a vybrúsení bude určite výborná. Samozrejme, že nie 1mm, ale aspoň 5-ku a zabrúsiť 1,5 mm odskok na spojenie s PS - zozadu. |
||
|
skeblik modelár
Príspevkov: 131 Moje modely Poslať správu |
No balzu som navrhol lebo to by som musel plankovat a zvnutra by to nebolo pekne - planujem tam nejaku tu kajutu - velitelsky mostik. Mam aj preglejku tenku 0,6mm ale to asi tiez neohnem. Skusim s PS a ked nepojde tak budem dalej rozmyslat. Stare zehlicky tiez dosli |
||
|
Othello modelár
Príspevkov: 2218 Moje modely Poslať správu |
Juraj na to ohybanie sklolaminatovej dosky bacha.... zvykne sa to ohybat vsade len nie tam kde potrebujes. Hlavne to neohybaj na tych hranach stavajucej nadstavby ale sprav si na to ucelene kopyto. Ja osobne by som siel cestou bud: 1., pevne kopyto z dosiek, vlozit do truby s tabulkou HPS na cca 40 stupnov a postupne pridaval kym by ta HPS doska nelahla na kopyto 2., kopyto z polystyrenovej dosky a nalaminovat niekolko vrstiev sklotextilu. |
||
|
peterzak37 modelár
Príspevkov: 2635 Moje modely Poslať správu |

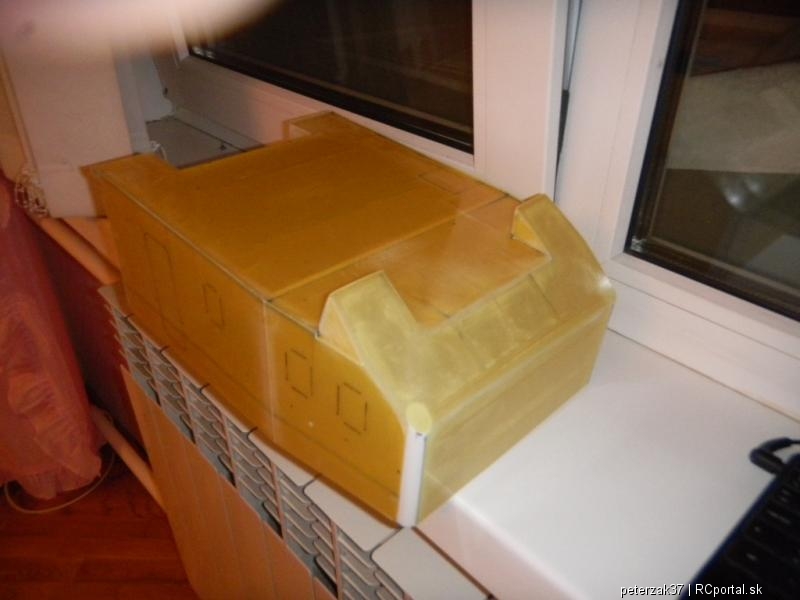

Na ohybanie sklolaminatovej dosky vopred zabudnite. Ohriatim laminatu sstrava pevnost a zivica je krehka, cize znicite výrobok. Preto sa laminuje do foriem, uz aj s oblukmi. Ked potrebujes na nastavbe obluky, do obluku vlep plastovu trubku a mas obluk ako malina. asi takto, no a prechod dogitujes. Laminat straca vlastnosti ohriatim asi na 60 -70 stupnov, zalezi na pouzitej zivici. Ale po ohriati uz nikdy nema tu vlastnost-pevnost ako v pôvodnom stave.  |
||
|
marianr modelár
Príspevkov: 1466 Moje modely Poslať správu |
Dá sa to naplankovať z pásikov laminátu alebo HPS. Dotmeliť & dobrúsiť. |
