Technické parametre
| Výrobca: | Samo Sato |
| Rozpätie: | 0 mm |
| Hmotnosť: | 7000 g |
| Kategória: | Lode - motorové |
| Dĺžka: | 940 mm |
| Materiál: | balza, preglejka, laminat ....... |
| Motor: | Z ovladania sedadiel 12V, ca 2000-3000ot |
Popis
Planovane funkcie:
- osvetlenie
- dym
- zvuk
- navijak kotvy
Napajanie: Bateria olovo 12V 9Ah
Zaciatok stavby: sept 2013
Ukoncenie stavby: v nedohladne
ID Modelu: AM6290 | Zobrazenia: 26551 | Pridané: 22. 10. 2015 o 14:29 | Autor: skeblik
Vymeranie a zlepenie kylu z…
Rebra so strasne tvrdej a…
Prva…
Plankovanie balza…
Plankovanie balza…
Plankovanie balza…
Vylepenie…
Vylepenie…
Vylepenie…
Plankovanie…
Plankovanie…
Pokus umiestnit…
Servo na kormidlo,…
Frezovanie zapustenia loziska…
Ulozenie motora a…
Vylepenie volnych casti…
Tu sa tvori nova paluba -…
Lepenie cierneho papiera na…
Tu je ten polystyren ktory…
Este raz…
Podla mojho Otca rozhodnutie…
Podklad…
Podklad…
Vymeranie detailov na…
Prve skusobne polozenie…
Prve skusobne polozenie…
Oprava trupu ktory podla…
Oprava trupu ktory podla…
Nove vymeranie paluby podla…
Nove vymeranie paluby podla…
65mm Graupner, myslim ale po…
Prve planky…
Nakres ovladania navijania a…
Nastroj na vyfrezovanie…
Nastroj na vyfrezovanie…
Paluba…
Paluba…
Paluba…
Paluba…
Paluba…
Paluba hotovo - priprava na…
Paluba hotovo - natrete…
Pripravok na laminovanie…
Pripravok na laminovanie…
Pripravok na laminovanie…
Pripravok na laminovanie…
Pripravok na laminovanie…
Dymak vyrobeny a vyskusany.…
Dymak 12V, rezistor, motorcek…
Dymak
knot je najlepsie robit zo…
Nadstavba motora - lamino…
Nadstavba motora - lamino…
Pohlad na vylaminovany bort -…
Motor…
Motor zaskrutkovany -…
Ovladanie kormidla a lozisko…
Kormidlo na…
Uchytenie zo spodu. Trubicka…
Kryt kormidla. Vysuvat a…
Kryt…
Nadstavba motora skoro…
Nadstavba motora skoro…
Nadstavba motora skoro…
Otec vyrobil papierovu hlavnu…
Otec vyrobil papierovu hlavnu…
Detaily
Otec vyrobil papierovu hlavnu…
Detaily
Otec vyrobil papierovu hlavnu…
Detaily
Otec vyrobil papierovu hlavnu…
Otec vyrobil papierovu hlavnu…
Skuska vo vani. Nakoniec…
Skuska vo vani. Nakoniec…
Foto s…
Detaily
Detaily
Detaily
Detaily
Material na detaily s…
Motorova nadstavba aj s…
Motorova nadstavba aj s…
Detaily
Detaily - 6hran na skrutky…
Kotva 2x 40mm tusim niekde z…
Detaily…
Detaily…
Detaily…
Predna…
Predna paluba - trubicky na…
Poloha v kychyni…
Lak nevysiel na prvy raz -…
Lak nevysiel na prvy raz -…
| Autor | Správa | |
|
skeblik modelár
Príspevkov: 131 Moje modely Poslať správu |

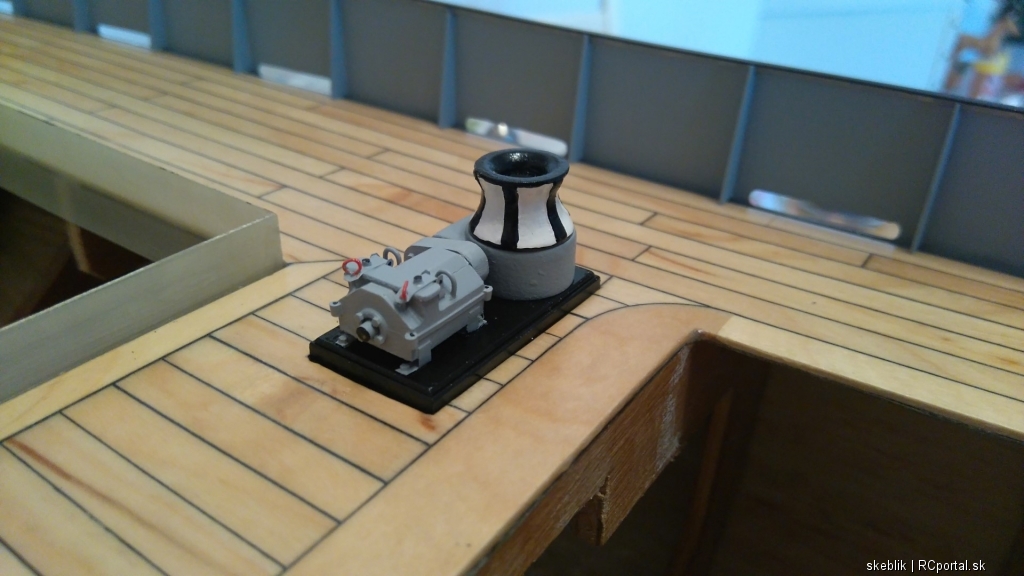

     Tak az na par detailov ma caka uz iba hlavna nadstavba. |
|
|
marianr modelár
Príspevkov: 1466 Moje modely Poslať správu |
  |
|
|
skeblik modelár
Príspevkov: 131 Moje modely Poslať správu |
Bohuzial som tieto info nemal ked som robil palubu a to som hladal vsade. Dakujem musim si to hned vytlacit. |
|
|
marianr modelár
Príspevkov: 1466 Moje modely Poslať správu |
Zátky na palube už nebudú? |
|
|
skeblik modelár
Príspevkov: 131 Moje modely Poslať správu |
Akoze na odtok vody?  (Uz nie lebo to mam cele zalaminovane to by som musel cele prerabat.) |
|
|
marianr modelár
Príspevkov: 1466 Moje modely Poslať správu |
Nie, to čomu sa hovorí klincovanie. |
|
|
skeblik modelár
Príspevkov: 131 Moje modely Poslať správu |
Myslel som si ze to klincovanie sa robi iba na drevennych lodiach a na kovovych ako tento remorker to nie je vidiet. Ako to je naozaj? Nenasiel som nejake konkretne foto napr. takehoto remorkera preto som sa rozhodol ze to tam nebude - ze by to vyzeralo ako plachetnica |
|
|
marianr modelár
Príspevkov: 1466 Moje modely Poslať správu |

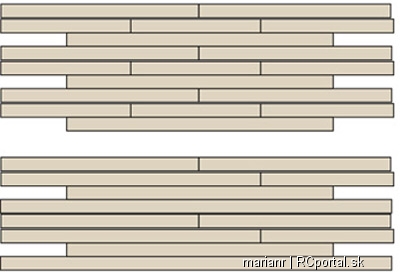

Ja by som to tam dal. Ale ak to je definitívne nalakované a jamky Ti nevadia 8-) tak to nechaj tak.   Ale používa sa aj upevnenie ako pri drevenom obklade (z boku). Tá plošina vzadu má byť na 99% vpredu otvorená a ukrýva kormidelný mechanizmus, ktorý je čiastočne vidieť. Prekrytie doskami je niekedy s medzerami (rošt). Plány Modelář sú veľmi nekvalitné, málo podrobné. Dajú sa nájsť plány na TID (obdobie WW2) a v Británii je zachovaný Brent (nie som si teraz istý či je to TID, ak áno je prestavaný). Od kormidelného kolesa viedla reťaz dole na boky búdky a po palube(!) dozadu na kormidlovú páku. Reťaz bola miestami nekrytá (pri búdke) v žľaboch, miestami krytá. Nedá sa nič robiť, bude to maketa podľa plánu Modelář. Ako môj nedokončený Klimek. |
|
|
PeterPP modelár
Príspevkov: 610 Moje modely Poslať správu |

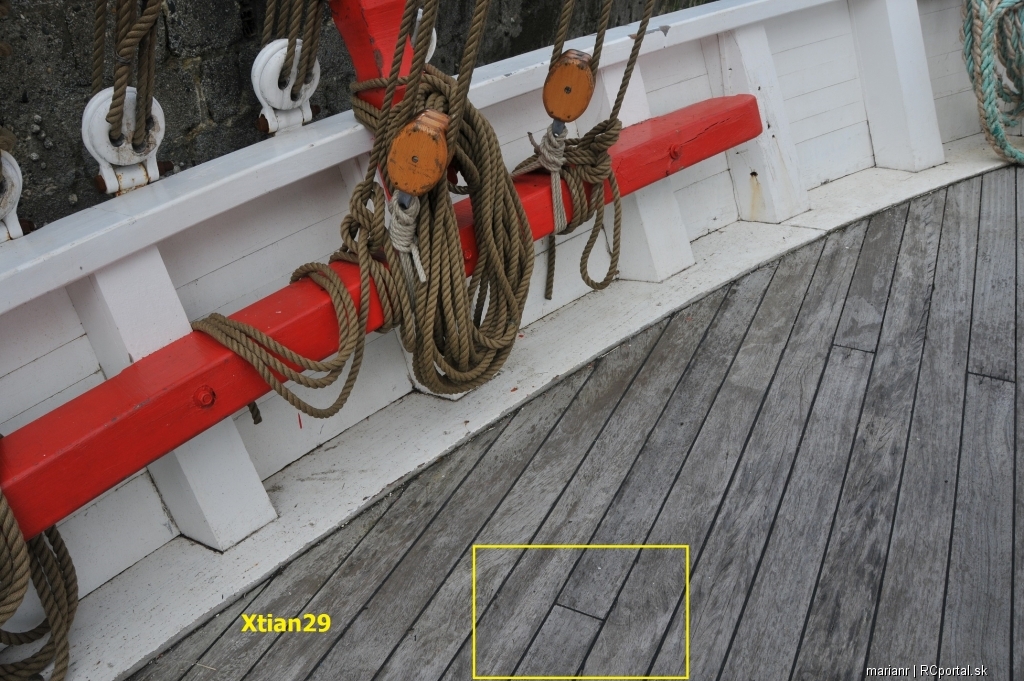

Snažil som sa dopátrať, ako sa drevené paluby upevňovali na kovové lode resp. plechový podklad paluby. Predpokladám totiž, že Paolo M bol z ocele, ako väčšina remorkérov. Mám vykresy s detailami pokládky drevených palubiek na oceľovú palubu, ale upevňovanie tých dosiek nie je zrejmé. Ale myslím si, že klince do oceľovej paluby to asi neboli. Možno to lepili do asfaltu, alebo čo ? Potom som hľadal fotky, a napadol ma Cutty Sark. To tiež bola oceľová loď. Tu sú fotky detailov a na palube fakt nevidím drevené zátky ani nič podobné. http://www.modelships.de/Museums_and_replicas/Cutty-Sark/Photos_Cutty-Sark_rig-deck.htm Takže ja by som tam zátky asi nedal. |
|
|
marianr modelár
Príspevkov: 1466 Moje modely Poslať správu |

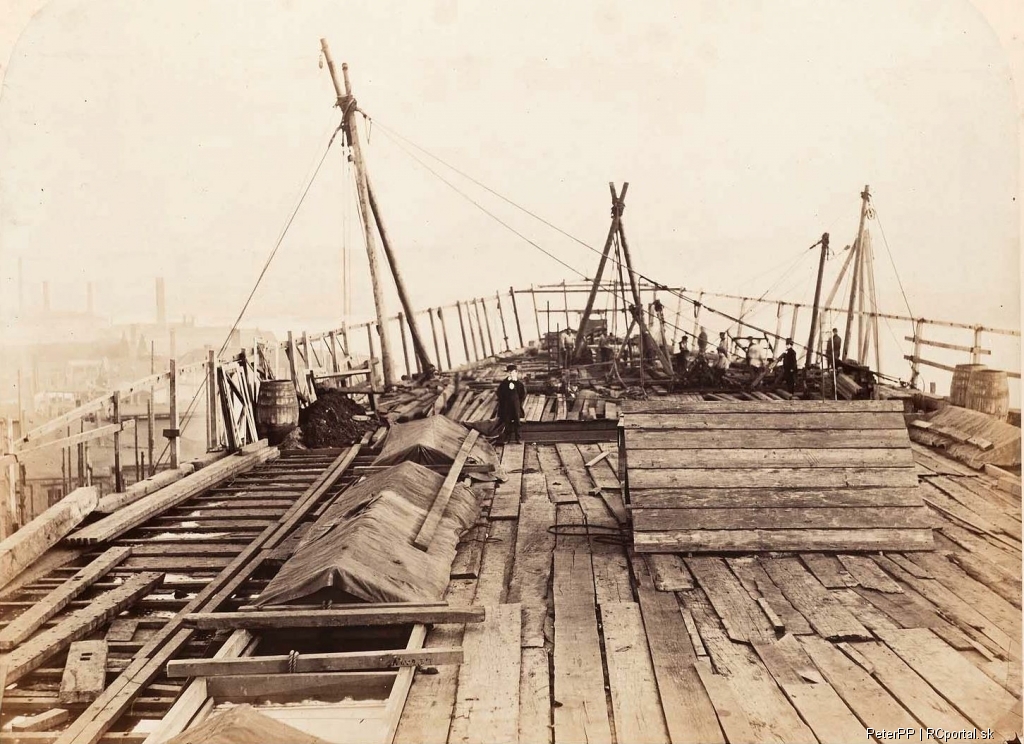

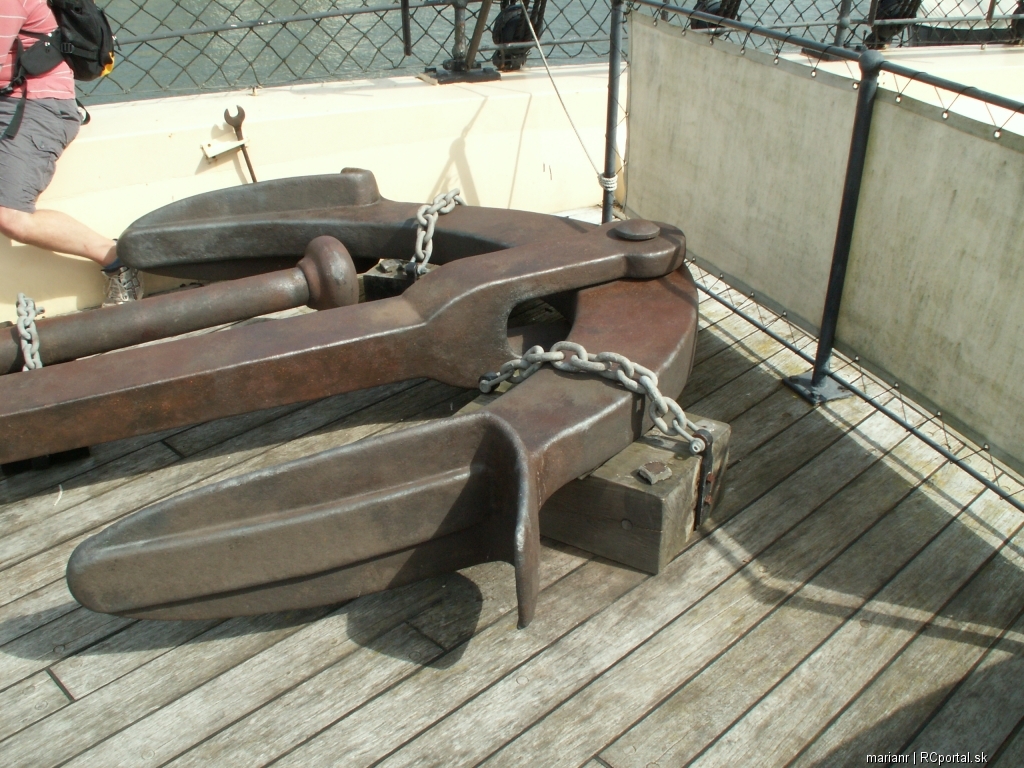

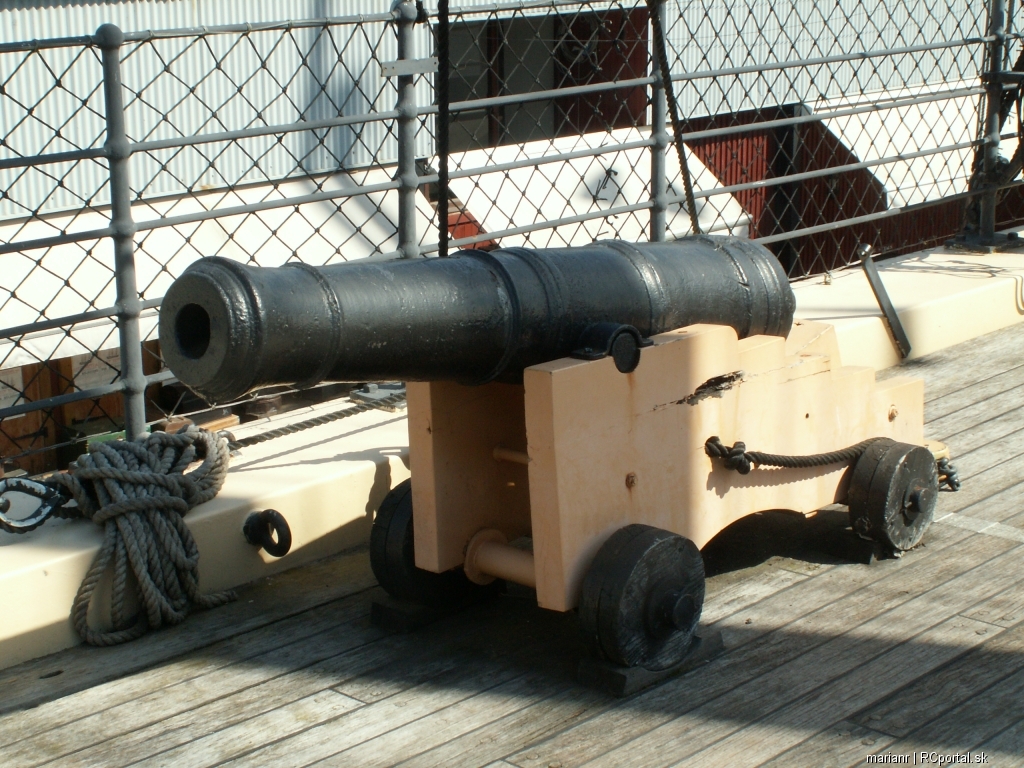

P.S. (fotografie skutočnej lode) ak nemáš ten pôvodný zdroj, je tu: www.yoda.sk/tmp/Rassegna_di_Modellismo_1962_09.pdf Great Britain v Bristole, oceľový trup, zátky sú vidieť.   PS2: Samozrejme na súťaži makiet budú chcieť to čo je na plánoch a na fotografiách. Fotografie nemáš. Takže je to dobre tak ako to je. |
|
|
PeterPP modelár
Príspevkov: 610 Moje modely Poslať správu |

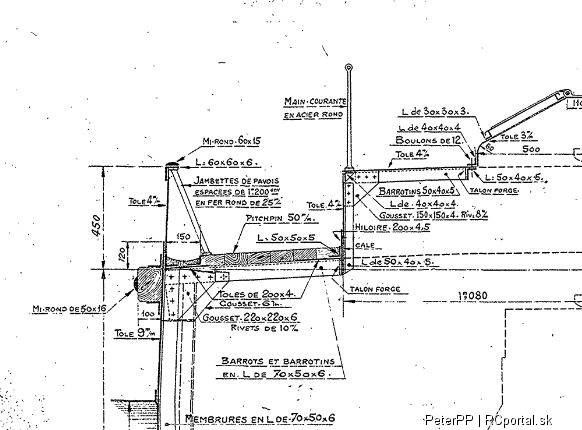

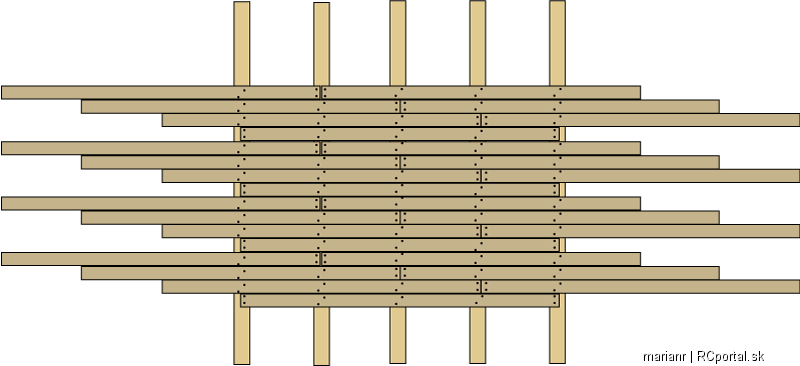

Možno preto, že SS Great Britain nemal typicky oceľovú palubu pokrytu palubkami, ale starší typ konštrukcie s pomocnými drevenými trámami.  Detail pokladky paluby na Paolo M by som predpokladal takýto:  Samozrejme je to len tzv. kvalifikovaný odhad  |
|
|
marianr modelár
Príspevkov: 1466 Moje modely Poslať správu |
||
|
skeblik modelár
Príspevkov: 131 Moje modely Poslať správu |
To by som este mohol pozriet ten otvor na kormidlo - alebo tam spravit akoby prekrytie. - Musim pozriet nejake foto ako by to malo byt. Ak mas tak daj link. Este musim aj pozriet ci to nespravi nejaky problem pre mna, lebo uz ovladanie kormidla bolo problematicke tam napasovat. Uz som palubu definitivne spravil ale urcite by este slo nieco dorobit. Tie drevenne stuple by boli ale asi tak male ze by to nebolo vidiet. Tu stranku co citujes som aj ja nasiel a snazil som sa podla nej ist. (http://titanic-model.com/db/db-02/bruce-1-db-02.html ) www.yoda.sk/tmp/Rassegna_di_Modellismo_1962_09.pdf - mam, je to strasne nekvalitne ale snazim sa podla toho ist Dakujem za kvalifikovanu pomoc. Hlavne ma hnevalo, ze nie su farebne foto a neviem ci to farebne sedi. |
|
|
skeblik modelár
Príspevkov: 131 Moje modely Poslať správu |

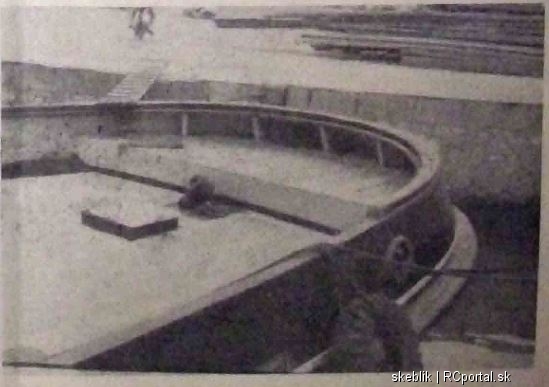

Pozeral som druhy diel Rassegna_di_Modellismo a tam nie je vidiet na foto ani retaze ani ze by bolo kormidlo nejako prekryte rostom. Foto hodim neskor.  |
|
|
skeblik modelár
Príspevkov: 131 Moje modely Poslať správu |

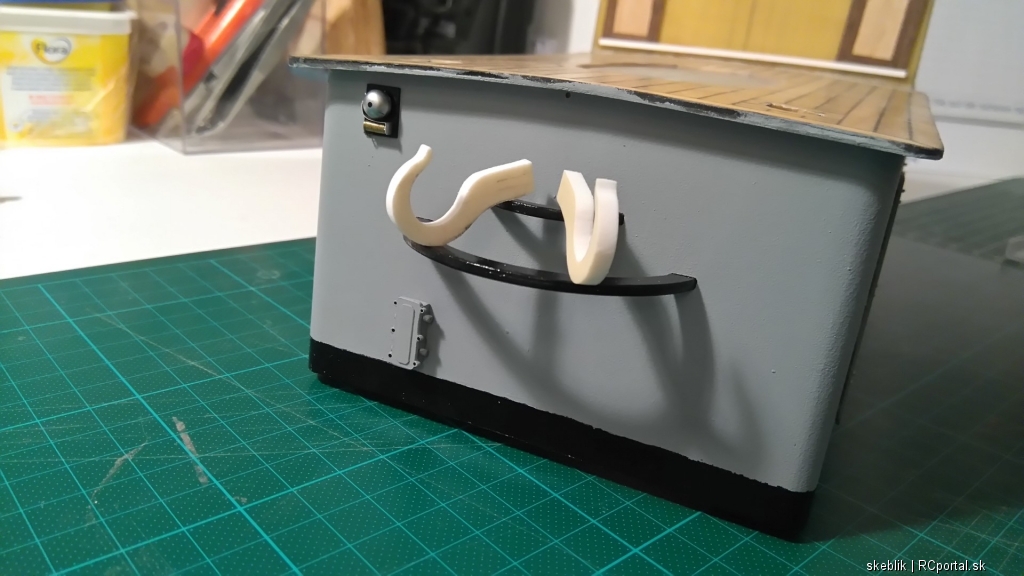

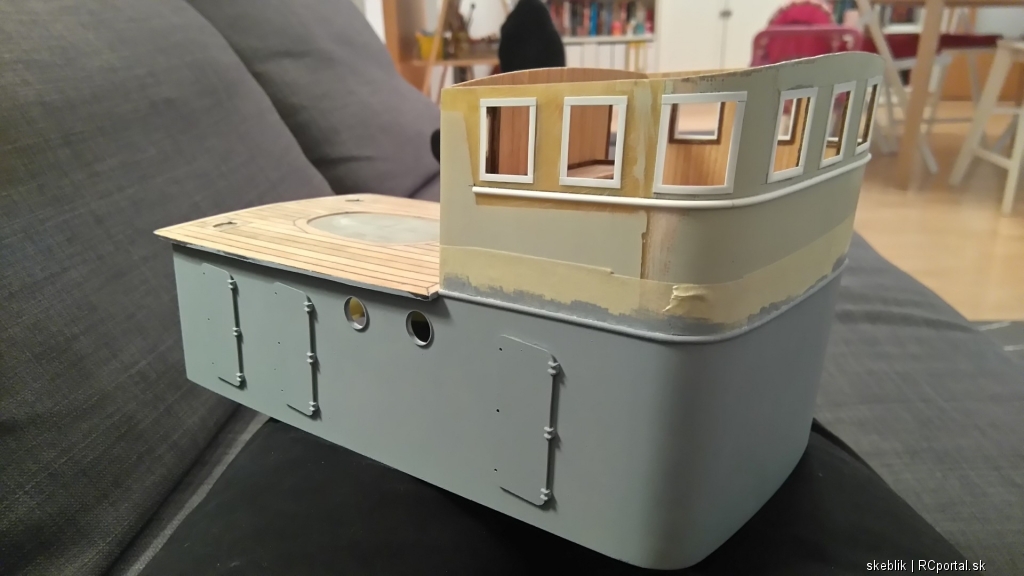

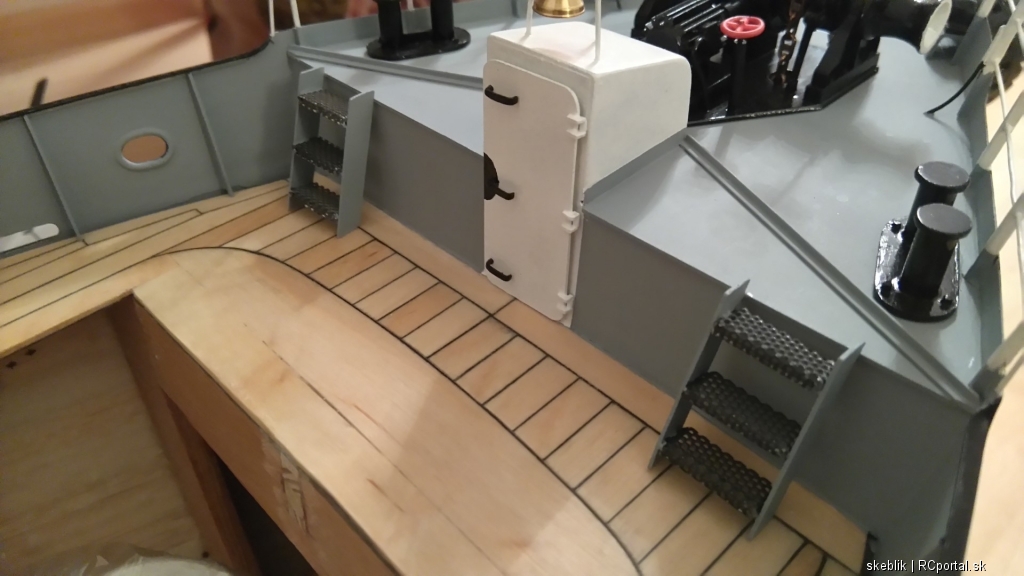

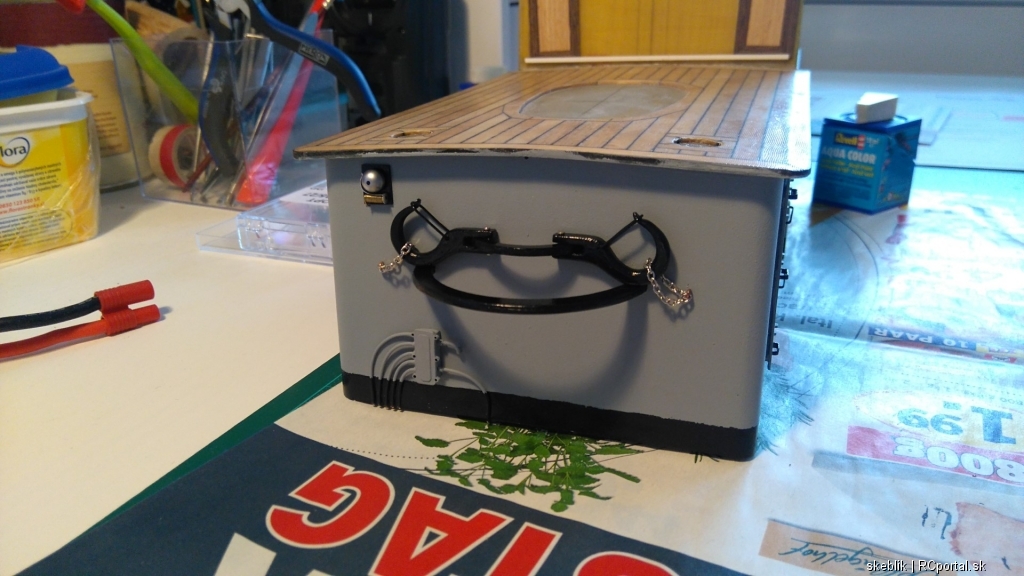

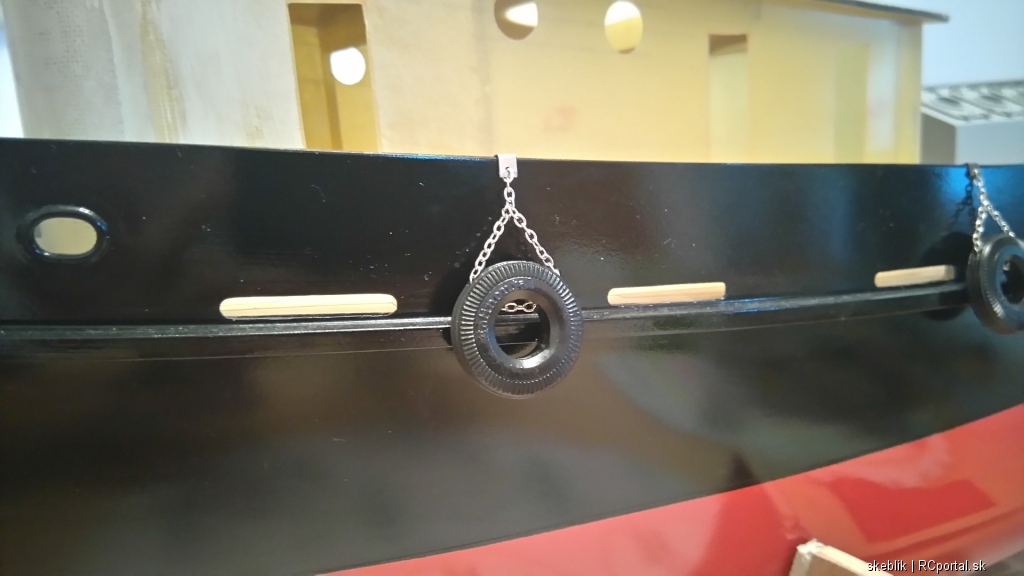

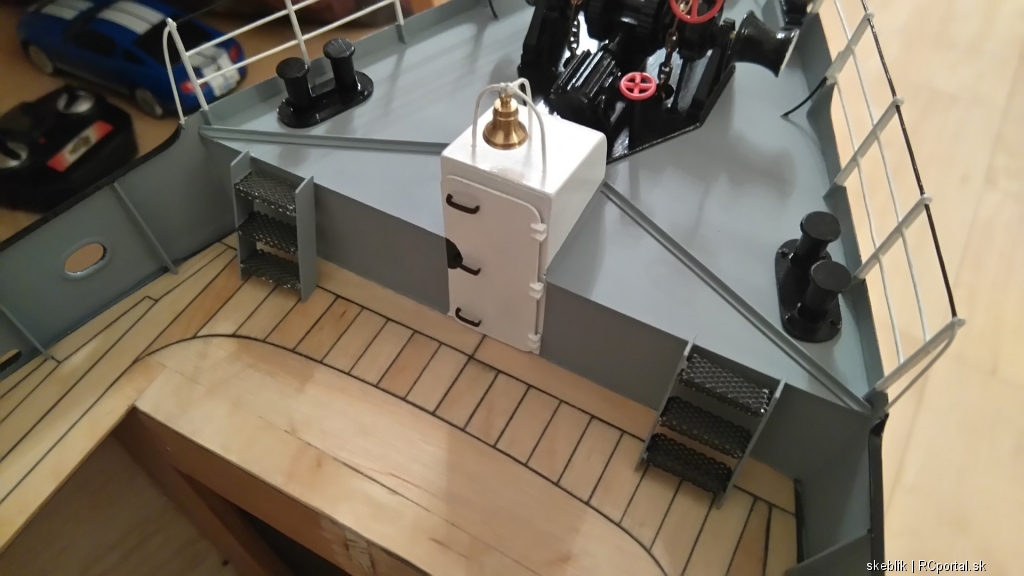

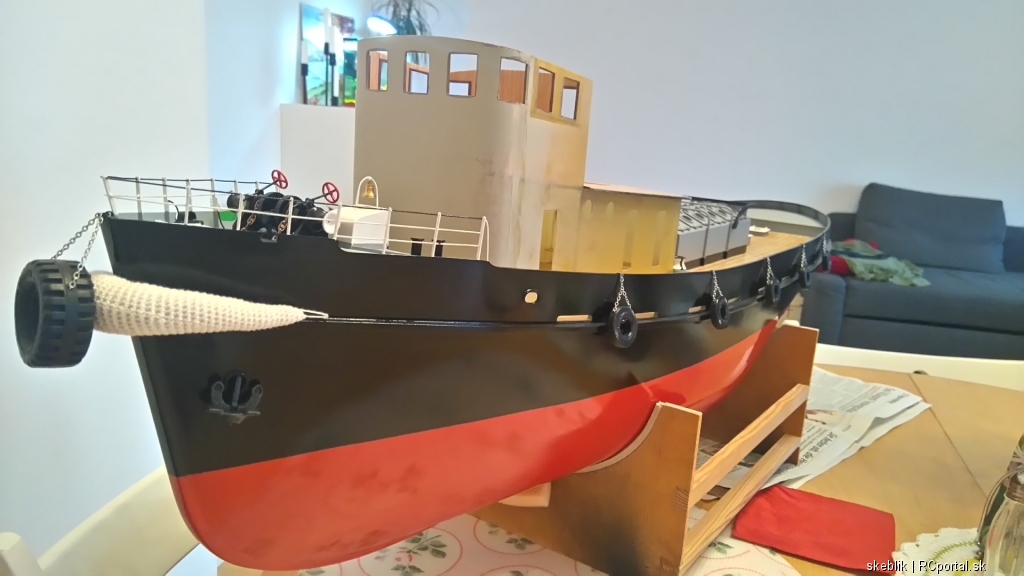

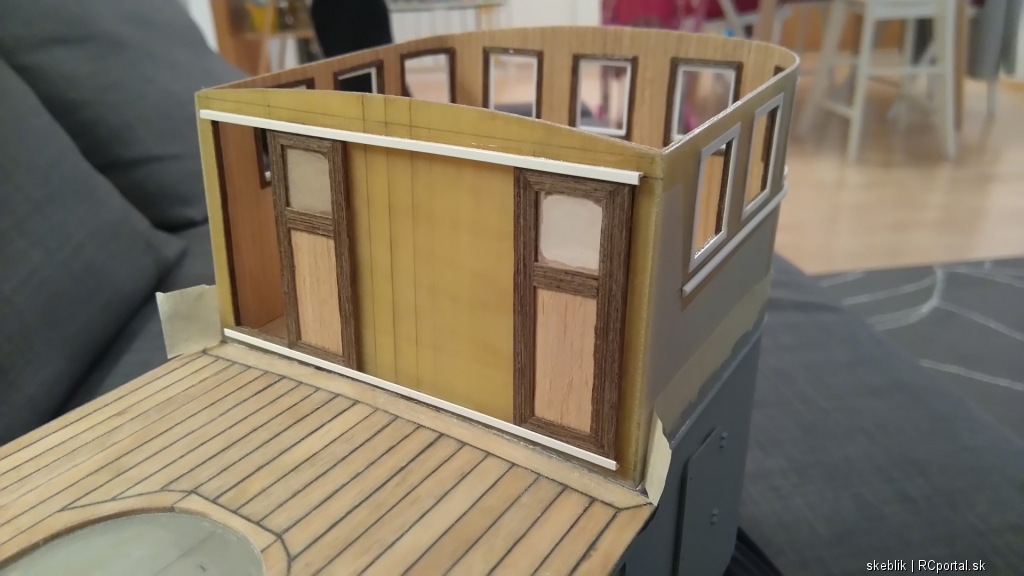

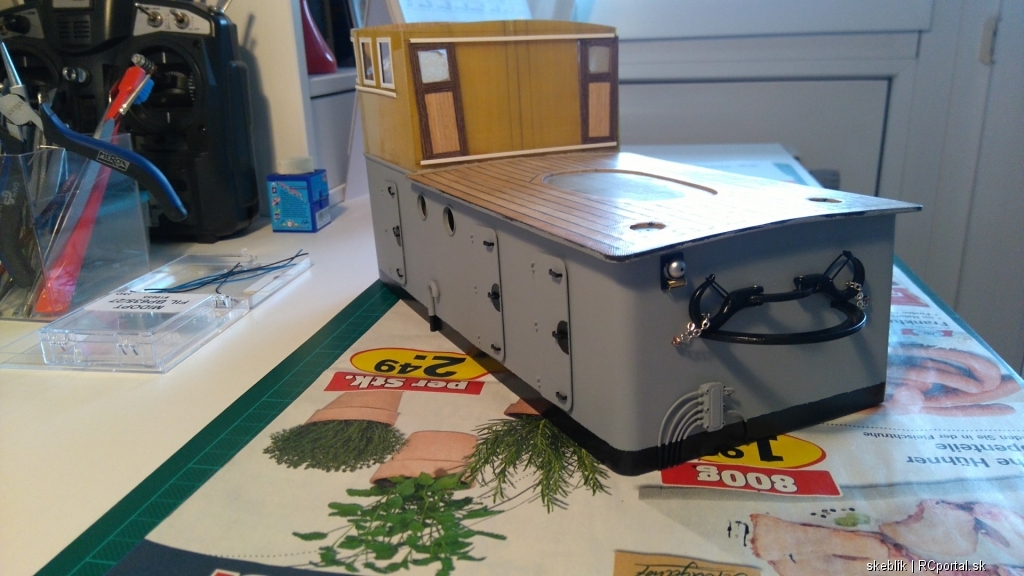

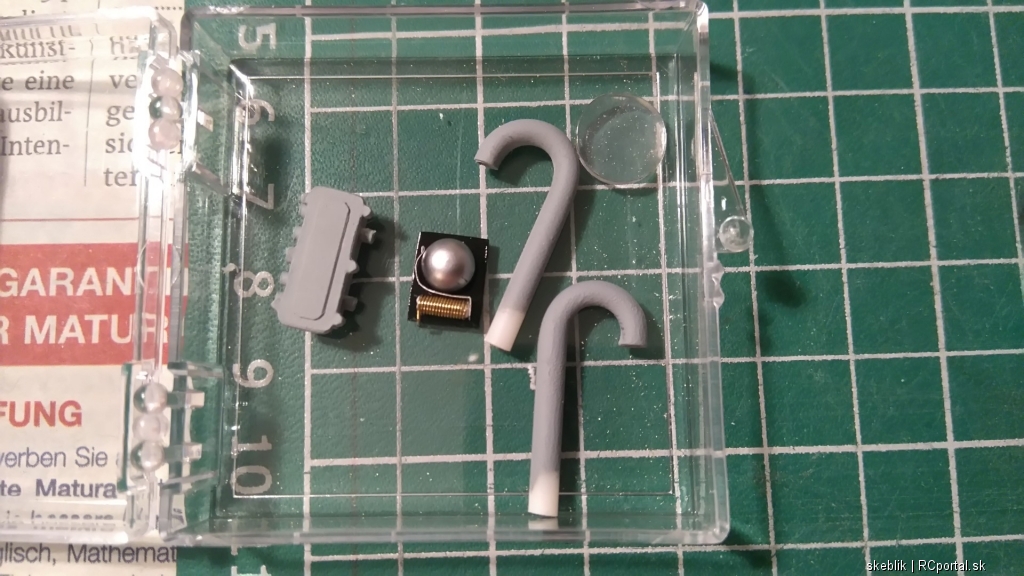

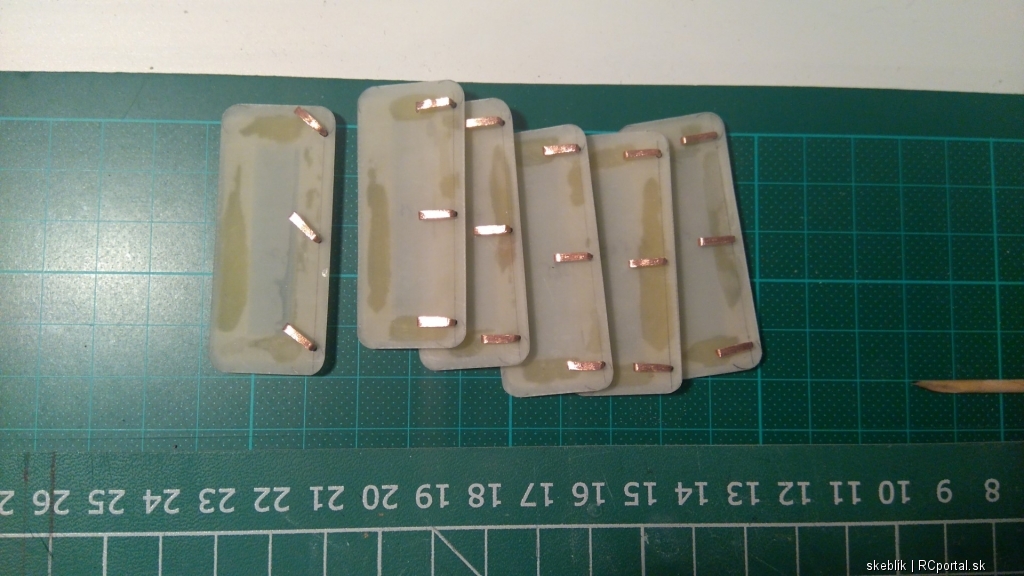

Tak som si dal dlhu pauzu. Niekedy sa proste nechce a nechce ................. Tu su nejake drobnosti co som stihol spravit za nejake tie dlhe vecery v zime.             Nech mi odpustia vsetci co tam najdu chyby To je dan za vyrobu podla zlych foto.Mal som pripravene aj kopyto na komin ale podarilo sa mi ho znicit pri vyrobe negativu. Musim teda znova odzaciatku kedze ani negativ nevysiel. No co uz niekedy treba zacat dva krat. |
