Spínače
V tomto článku by som sa chcel venovať problematike spínačov. Sú rôzne možnosti použitia. Napr. na spínanie svetiel, žhavičov a neviem čoho všetkého. Opäť nie je problém spínač kúpiť, ale nie každému musia vyhovovať jeho funkcie. Zasa ide o počet kanálov. Spínač, ktorý tu popíšem vytvoril autor MIKI pomerne dávno – v roku 2005, ale myslím si, že vzhľadom k svojim funkciám je dodnes aktuálny. Jedná sa o dvojitý spínač s mikroprocesorom PIC12F509. Môže mať tri režimy: obidva spínače s pamäťou, jeden spínač s pamäťou a druhý bez pamäte, obidva spínače bez pamäte. Pri spínačoch s pamäťou jedným pohybom páky pínač zapnem, druhým pohybom páky spínač vypnem. Pri spínači bez pamäte je spínač zapnutý, pokiaľ páku držím, keď ju pustím spínač vypne.
Jednotlivé režimy sa aktivujú následovne:
Pri zapnutom vysielači zapnete prijímač.
1. Po domu 3 sek. svieti červená LED , potom 3 sek. bliká zelená LED. Ak páku necháte v neutráli, aktivuje sa 1. režim – oba výstupy s pamäťou. LED to oznámi dlhým (1sek.) bliknutím oboch farieb.
2. V čase svietenia červenej LED presunte páku do jednej krajnej polohy - impulz bude kratší ako 1.15 ms. Keď začne blikať zelená LED, páku vráťte do neutrálu – aktivuje sa 2. režim a LED to oznámi - červená dlhým, zelená krátkym bliknutím.
3. V čase svietenia červenej LED presunte páku do druhej krajnej polohy - impulz bude
dlhší ako 1.85 ms. Keď začne blikať zelená LED, páku vráťte do neutrálu – aktivuje sa 3.
režim a LED to oznámi krátkym bliknutím oboch farieb.
Pokiaľ neurobíte nič, aktivuje sa 1. Režim – obidva výstupy s pamäťou.

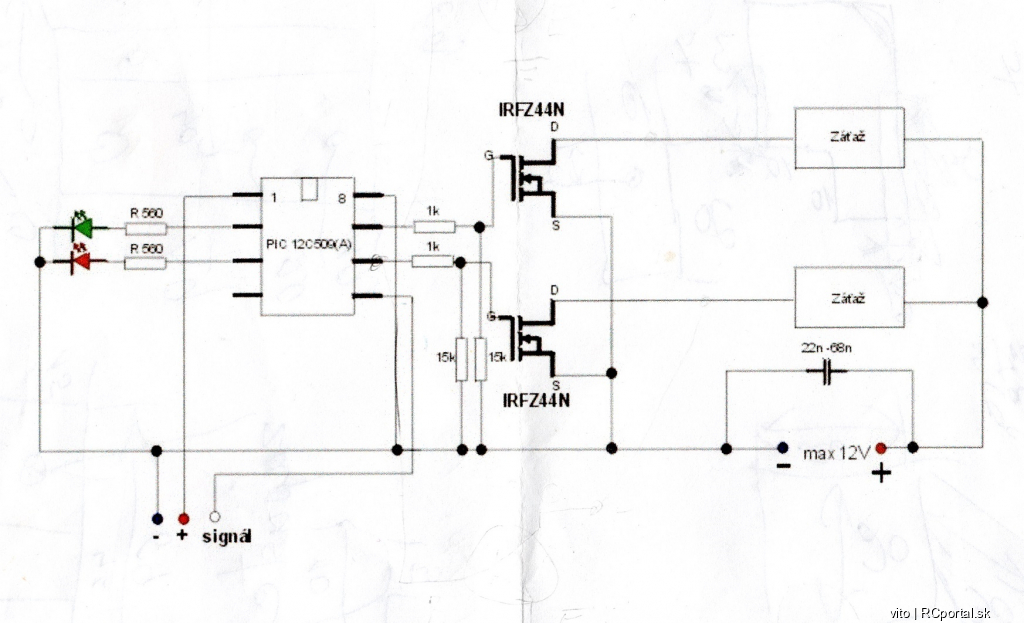

Tu je schéma spínača:

Dúfam, že autor nebude mať problém so zverejnením jeho spínača. Skúšal som hľadať na internete pôvodný článok, ale nenašiel som ho. Pokiaľ by ho niekto našiel, prípadne by som poprosil jeho autora o link. Ďakujem.
Pokiaľ bude mať niekto záujem, môžem poskytnúť program pre naprogramovanie mikroprocesora PIC 12F509.

Ďalší podobný spínač je popísaný v RC revue 8/2012, ktorý zverejnil Jaroslav Macko. Na stránke rc revue sa dá stiahnuť program spínača. Zase by som chcel poukázať na možnosť vyrobiť si takýto spínač. I keď obidva spínače majú už nejaký rok, myslím si, že sú stále aktuálne. Nechcem si pripisovať zásluhy za niečo, čo som neurobil, len som zverejnil dostupný návod.
