Technické parametre
Výrobca: hand-made
Rozpätie: 230 mm
Hmotnosť: 7500 g
Kategória: Autá - elektrické
Dĺžka: 750 mm
Materiál: dub, buk, orech, mosadz, med, hlinik
Motor: RUDDOG CRAWLER 5 slot 20T
Popis

Volna konstrukcia stareho hasicskeho auta z medzivojnoveho obdobia (what if).
Ram auta je z duboveho drava lepeny z nosnikov 6x6mm. Napravy su Traxxas TRX-4 a stredna TRX-6. Plastove casti napravy su prebalene do hlinikovych a mosadznych dielov. Prevodovka je dvojstupnova SCX-10 II. Koncovy stupen prevodovky bol vymeneny aby daval vystup dva protibezne hriadele, nakolko stredna naprava meni zmysel otacania. Kardanove hriadele su ocelove LESU Metal CVD Drive Shaft. Pruziny su listove predne s troma listami s roztecou 130mm zadne so styrmi listami a roztecou 105mm.
Kazde koleso riadi samostatne servo 12kg, cim vypadla tyc riadenia medzi kolesami. Linky tvoria zavitove tyce na ktorych je navlecena mosadzna trubka.
Zaklad atrapy motora tvori hruba stavebnica motora V8 ktora je a este bude doplnena dalsimi dielmi podla skutocneho motora, kolieska remenoveho prevodu su doplnok nejakeho auta Amewi. Remenovy prevod sa bude tocit.
Motorova prepazka s brzdovym piestom a nadobou na brzdovu kvapalinu a predna maska chladica je z mosadznych profilov a plechu pajkovana plamenom.
Budka na elektroniku ma zaklad z mosadznych profilov pajkovanych plamenom, vypln tvoria listy z orechoveho dreva. Lakovane lodnym lakom.
Auto bude riadene supravou Carson 14kanal. Procesorovy modul Arduino Mega 2560 embeded bude z prijmaca prijmat signal a nasledne ovladat vsetky serva a ostatne zariadenia (svetla, zvuk, cerpadla,...). Elektronika a bateria LiPo 2S 9Ah bude umiestnena v krabicke za kabinou, auto by malo mat nadrz na vodu a vysuvaci, neotacajuci sa rebrik.

ID Modelu: AM9978 | Zobrazenia: 4534 | Pridané: 25. 9. 2020 o 23:34 | Autor: hrozno

1 2 3
Autor Správa
Michal1PA
modelár

Príspevkov: 303

Moje modely
Poslať správu
Autor: Michal1PA Správa zaslaná: 26. 9. 2020 o 09:51
Paráda.
Bydlisko: okr.Pieštany, ( 66 rokov)
pepe206
modelár

Príspevkov: 597

Moje modely
Poslať správu
Autor: pepe206 Správa zaslaná: 26. 9. 2020 o 19:40
tak toto bude riadna mega parada
Bydlisko: Bratislava ( 38 rokov )
Tomas2004
modelár

Príspevkov: 40

Moje modely
Poslať správu
Autor: Tomas2004 Správa zaslaná: 26. 9. 2020 o 20:43
Nádhera
Bydlisko: Námestovo
hrozno
modelár

Príspevkov: 251

Moje modely
Poslať správu
Autor: hrozno Správa zaslaná: 26. 9. 2020 o 21:27
Michal1PA:
Paráda.

pepe206:
tak toto bude riadna mega parada

Tomas2004:
Nádhera

Dakujem za pochvalu, som rad ze sa vam to paci. Este kratke video z testovania podvozku
https://www.facebook.com/peter.rodzinak/videos/10225227341450495/
K vyrobe tohto auta ma inspirovali lodickary na tomto fore a aj na dalsich forach ktore sledujem, ktory vyrabaju nadherne modely z dreva. Povodne som rozmyslal spravit drevenu lestenku ale ked mne sa ovela viac paci taka surova krasa francuzskych, britskych, ruskych poloddrevenych nakladnych aut s pred 2.svetovej vojny. Dufam ze sa mi to podari doviest do zdarneho konca.
Bydlisko: Bratislava ( 53 rokov )
pera2008
modelár

Príspevkov: 2548

Moje modely
Poslať správu
Autor: pera2008 Správa zaslaná: 27. 9. 2020 o 11:21
pekne sa s tym hras.
Bydlisko: Kosice ( 42 rokov )
hrozno
modelár

Príspevkov: 251

Moje modely
Poslať správu
Autor: hrozno Správa zaslaná: 29. 9. 2020 o 11:22

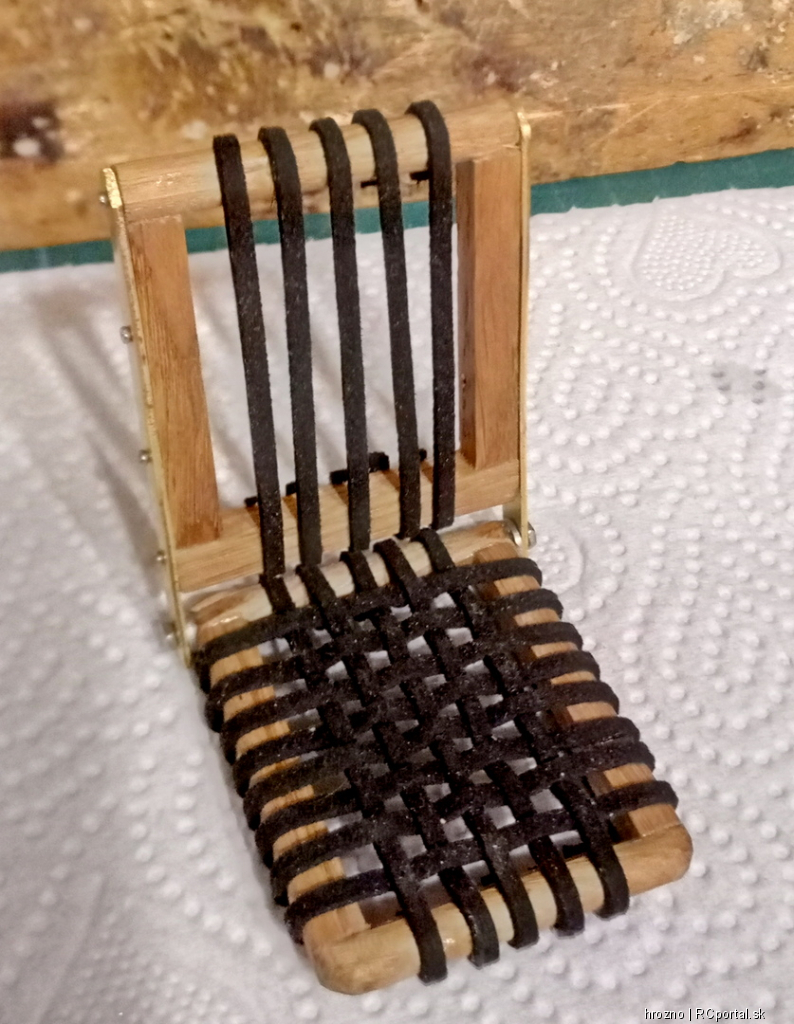

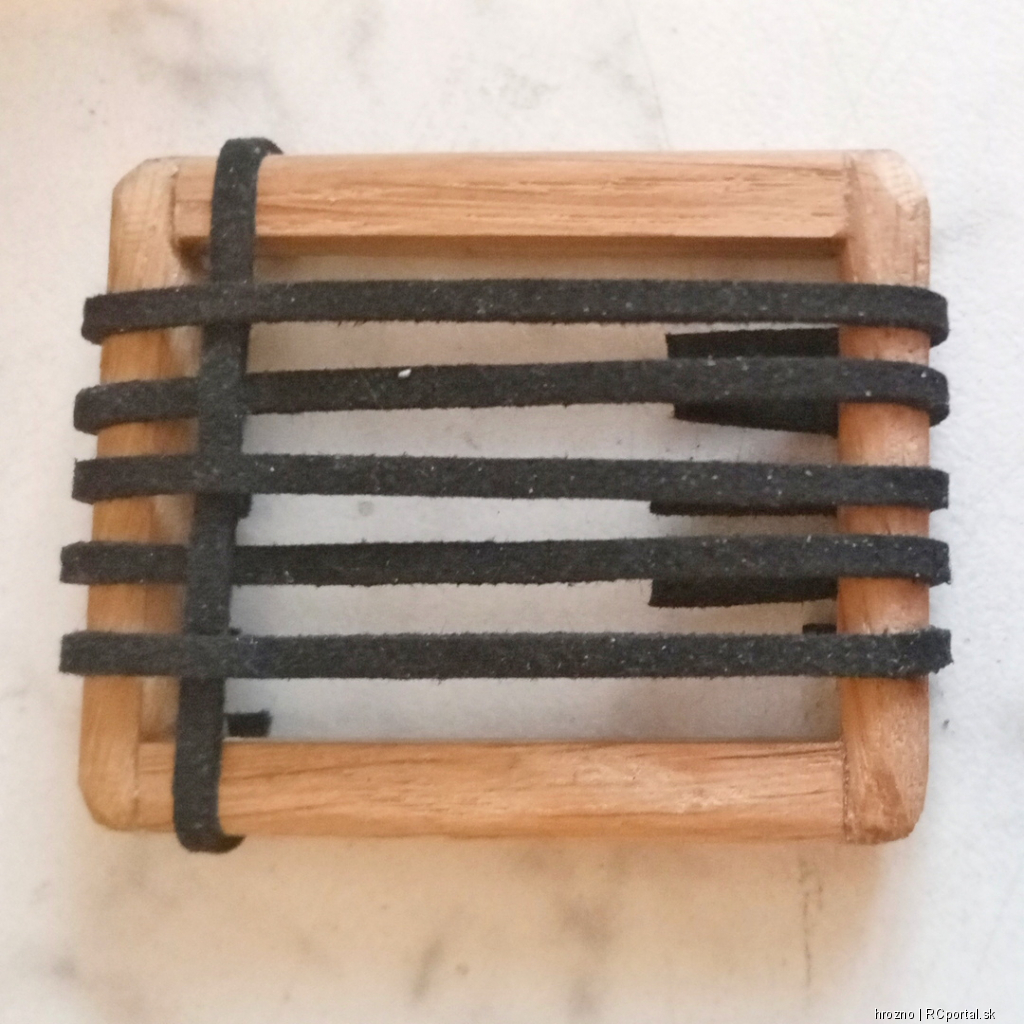

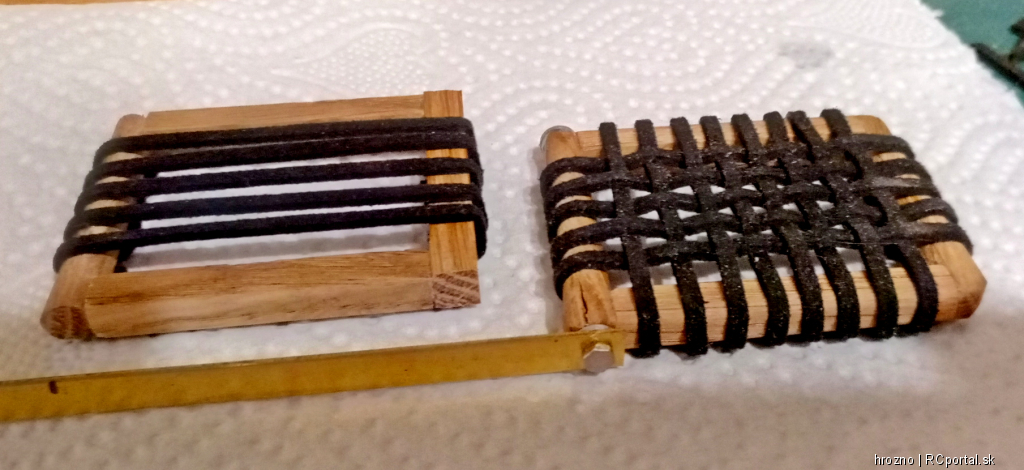

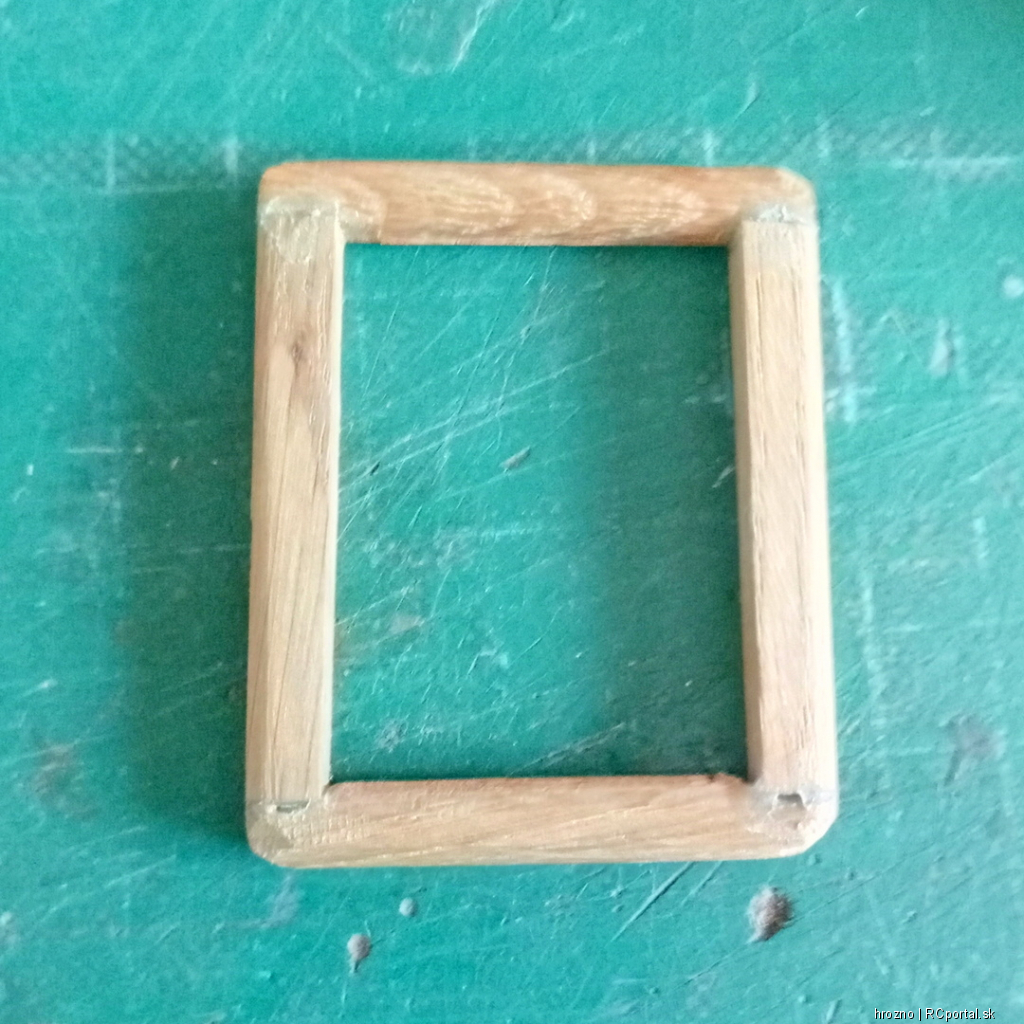

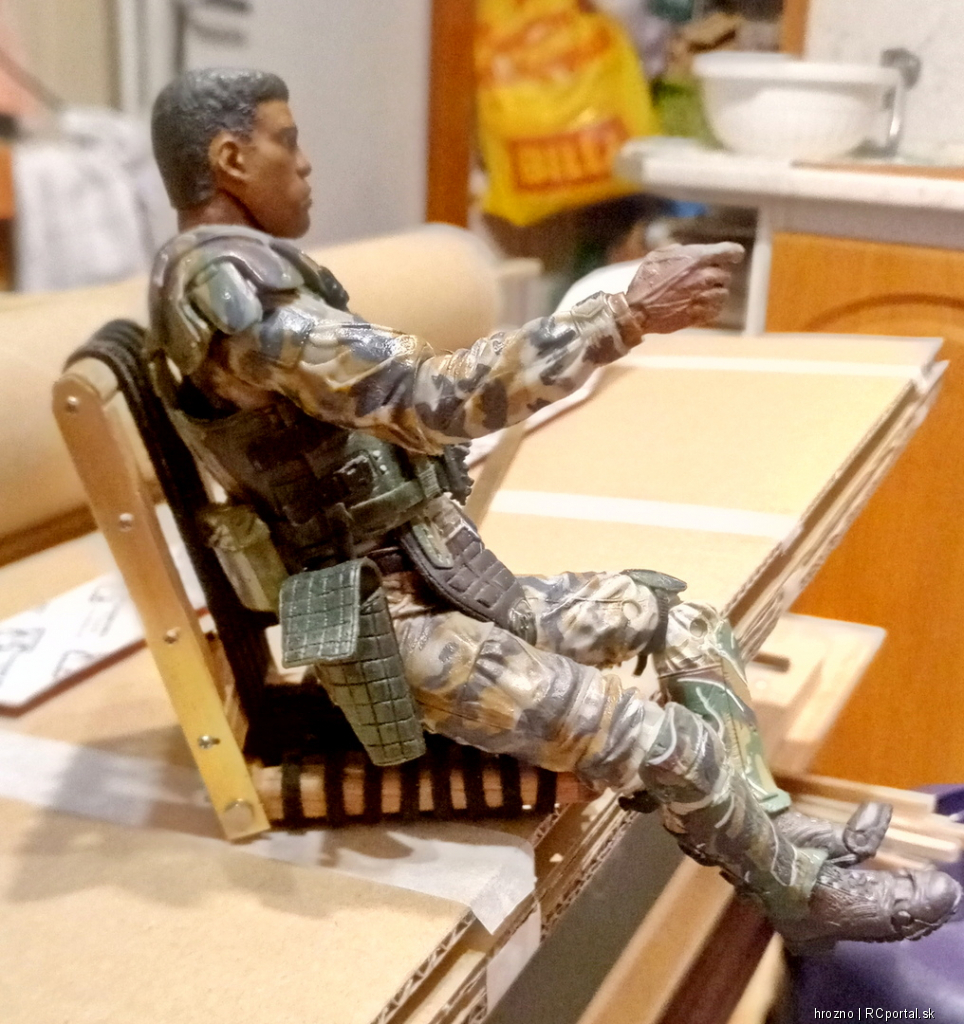

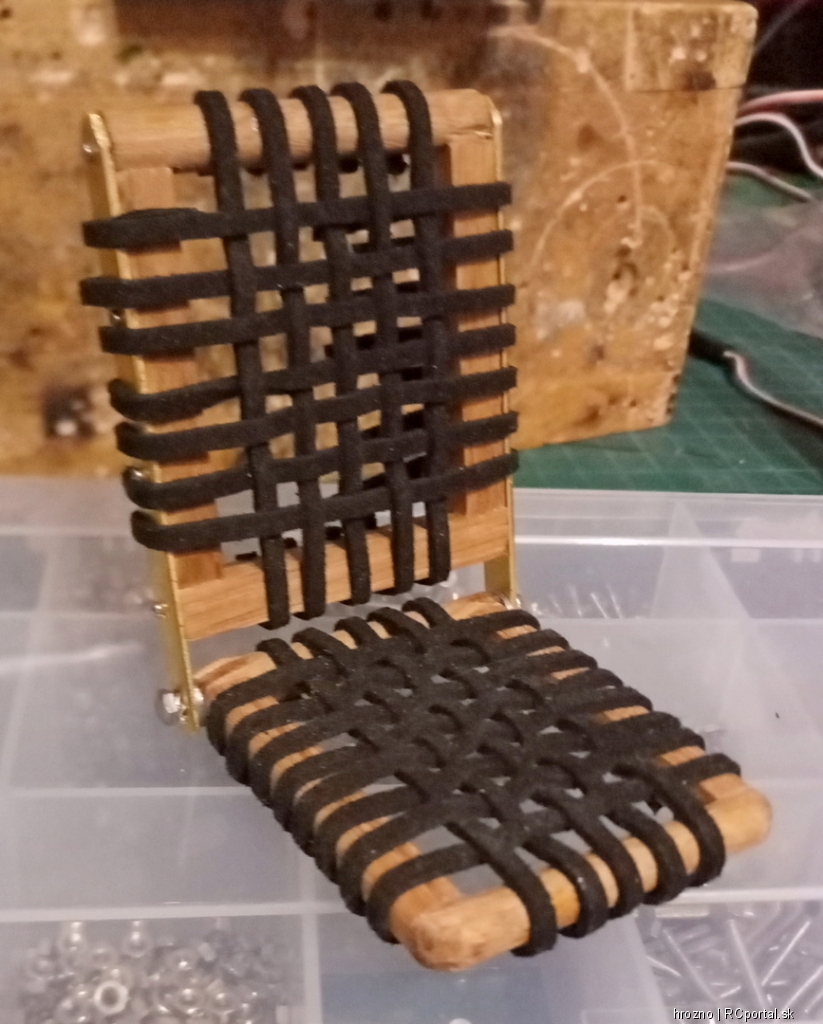

Vyroba sedacky, zatial bez calunenia (foto len z mobilu).
Bydlisko: Bratislava ( 53 rokov )
MATHIAS
modelár

Príspevkov: 337

Moje modely
Poslať správu
Autor: MATHIAS Správa zaslaná: 30. 9. 2020 o 11:03
Krásna práca radosť sa pozerať
Bydlisko: Nove Zamky / Bratislava ( 37 rokov )
hrozno
modelár

Príspevkov: 251

Moje modely
Poslať správu
Autor: hrozno Správa zaslaná: 30. 9. 2020 o 22:58
MATHIAS:
Krásna práca radosť sa pozerať

Som rad, ze to niekomu robi radost.

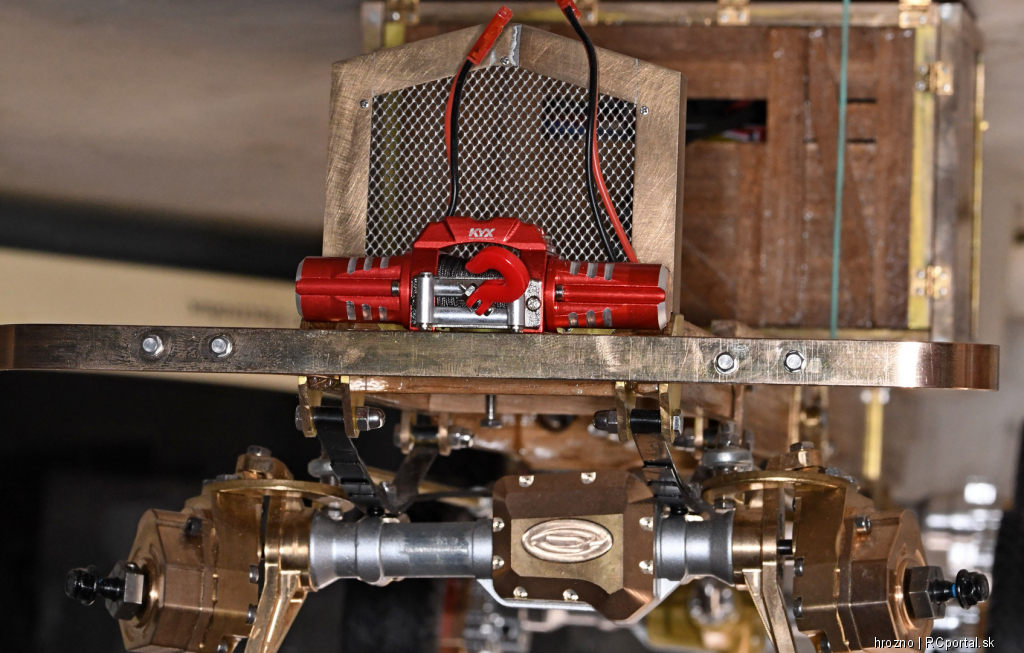

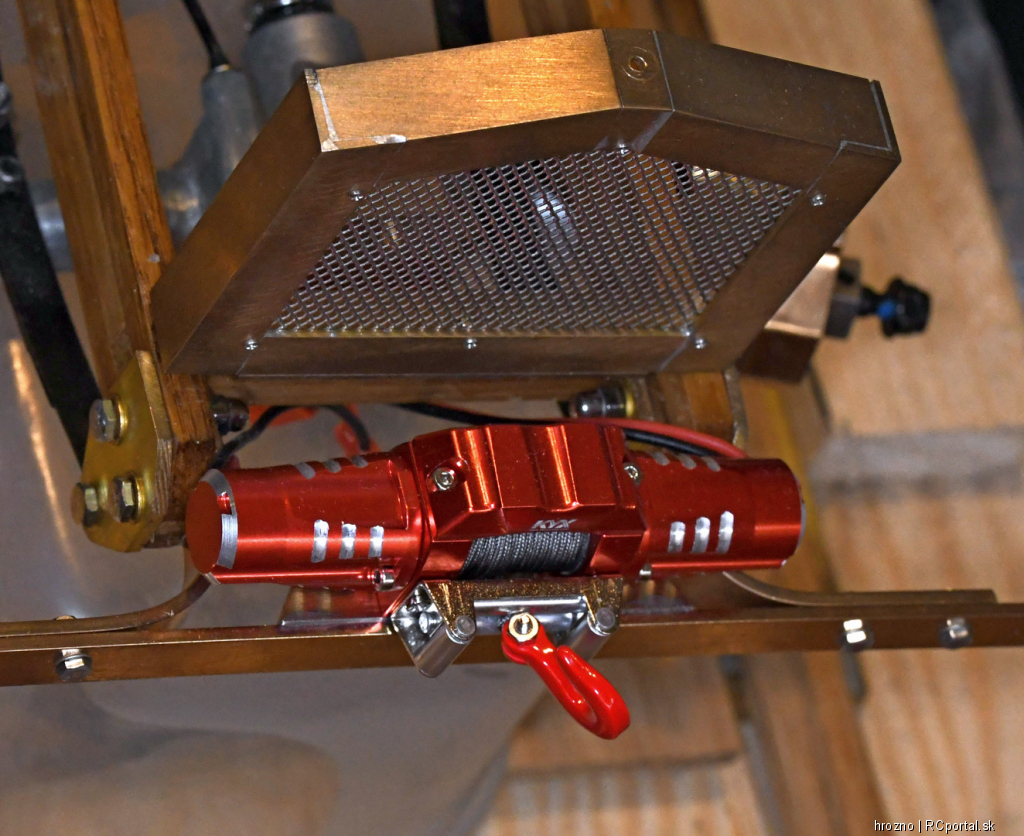

Prirobeny drziak na navijak, pripajkovany na predny naraznik. Samotny navijak budem musiet asi trochu tuningovat.

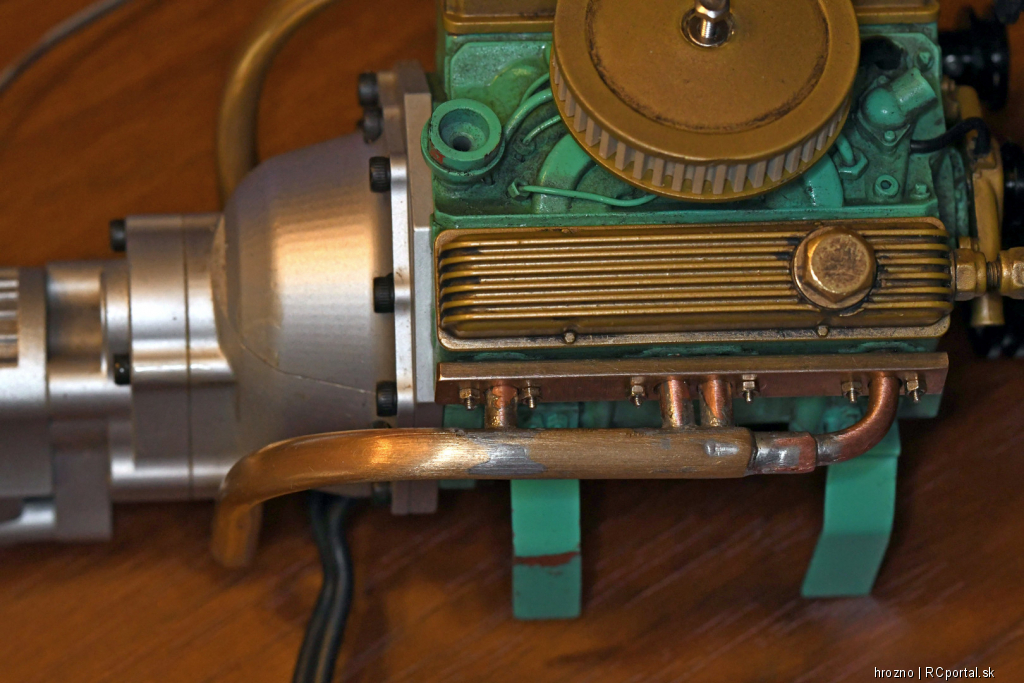

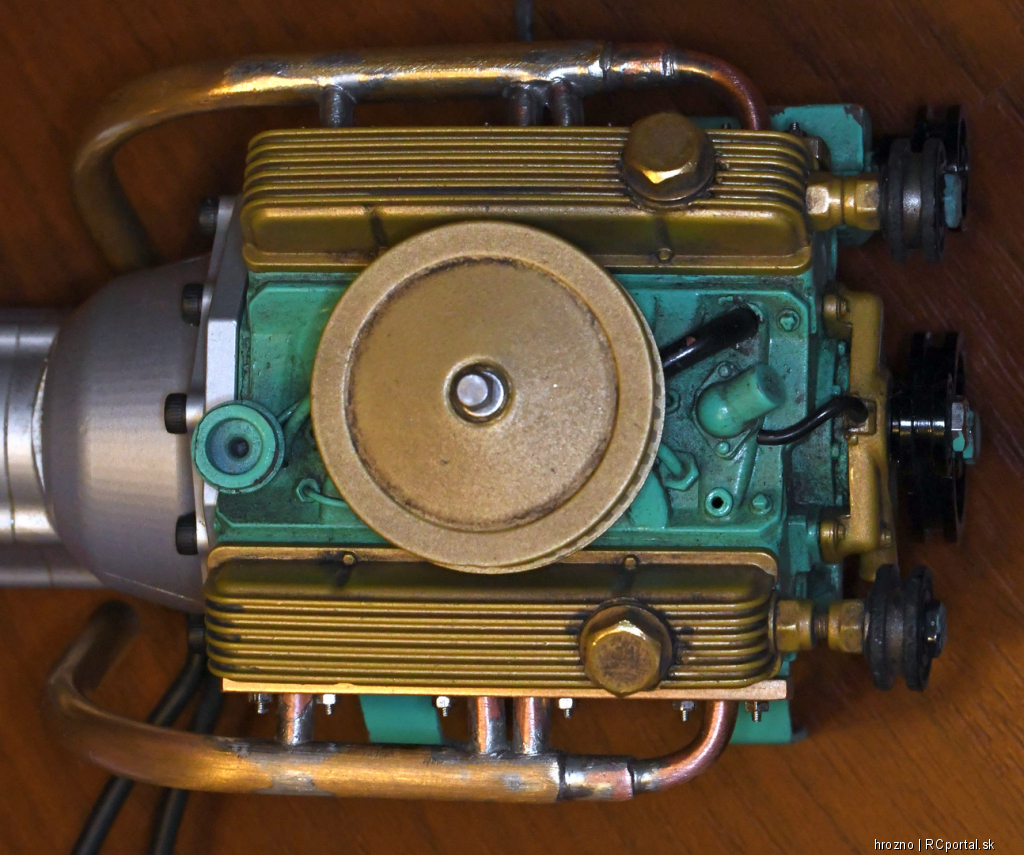

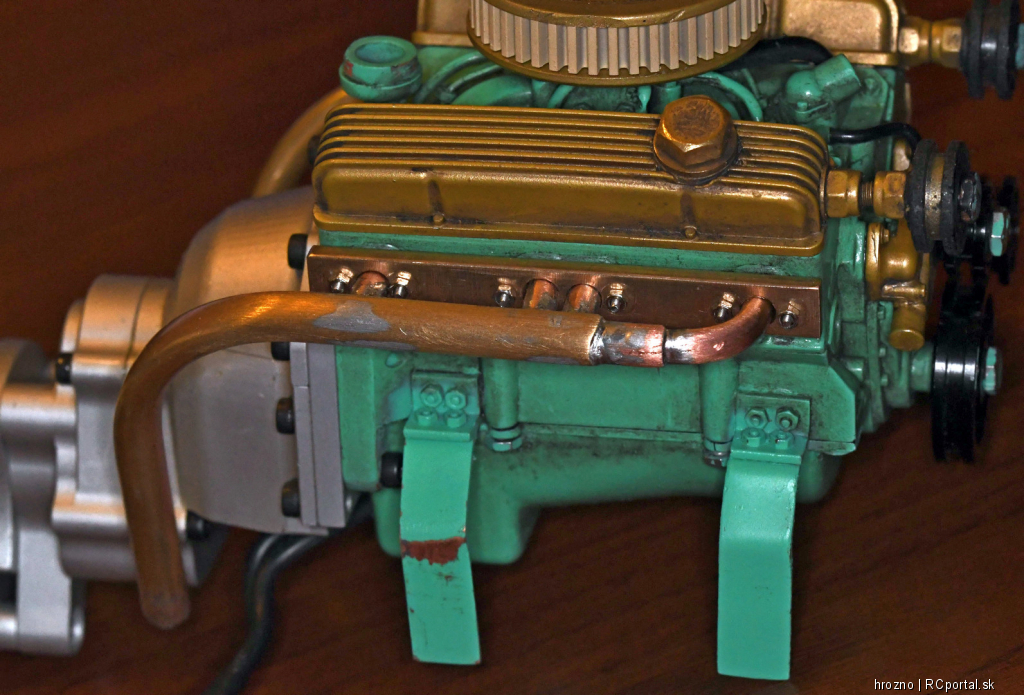

K motoru pridane vyfukove zvody.

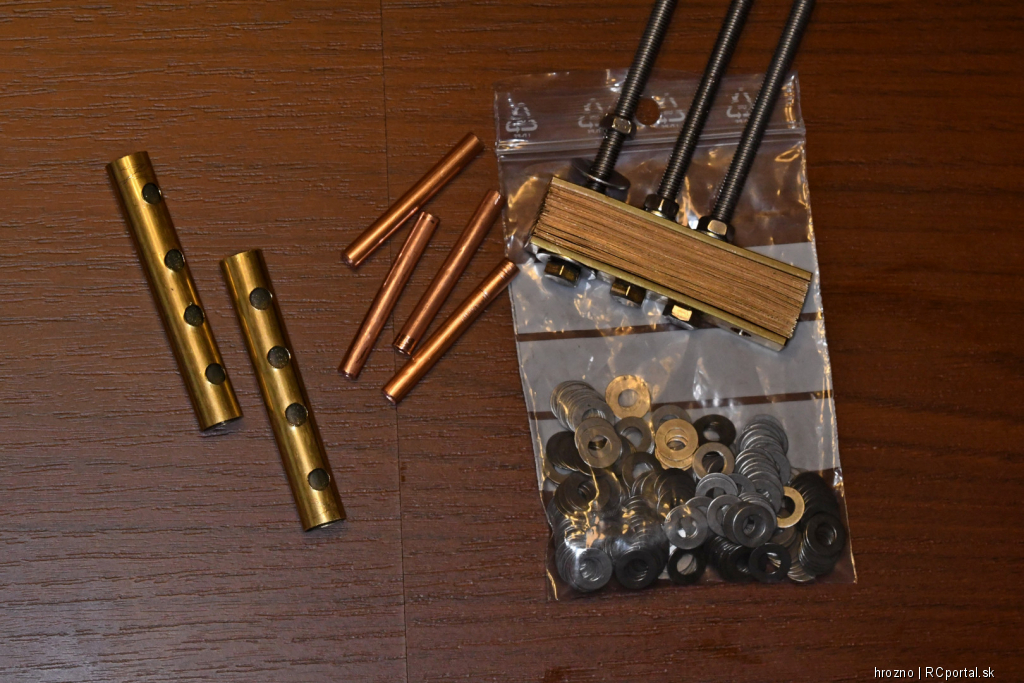

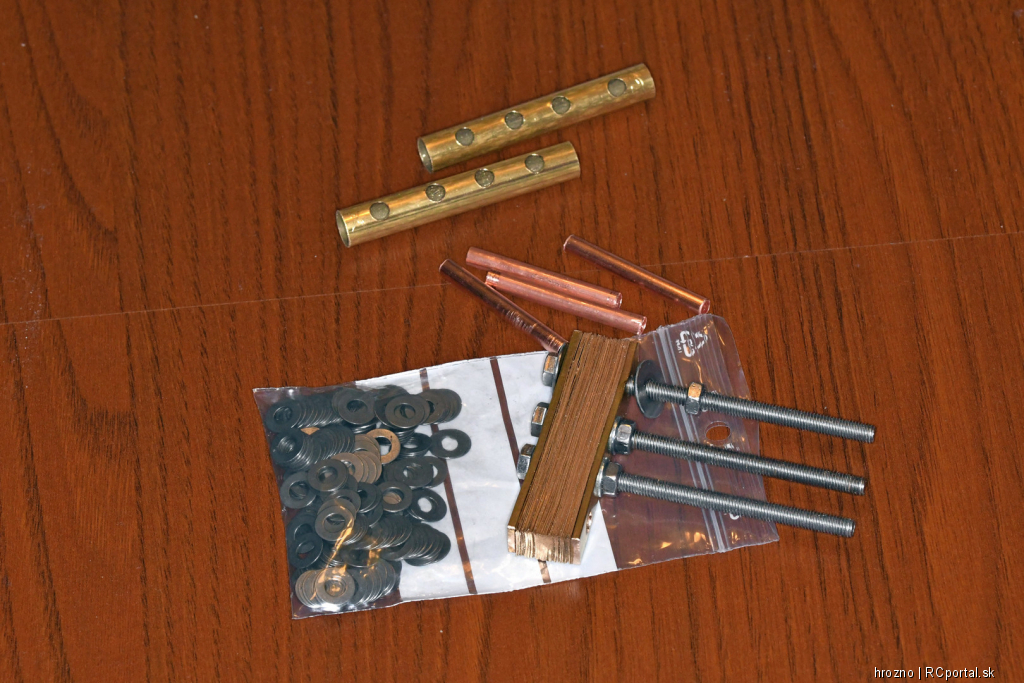

A zacali prace na chladici.
Bydlisko: Bratislava ( 53 rokov )
hrozno
modelár

Príspevkov: 251

Moje modely
Poslať správu
Autor: hrozno Správa zaslaná: 3. 10. 2020 o 21:15

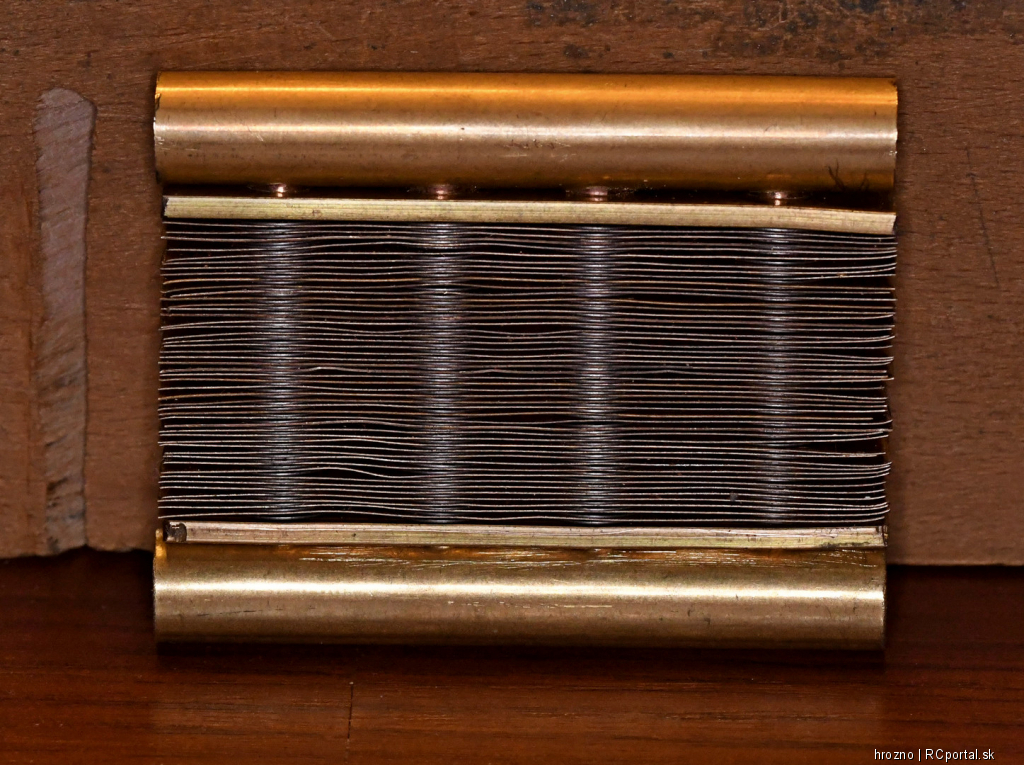

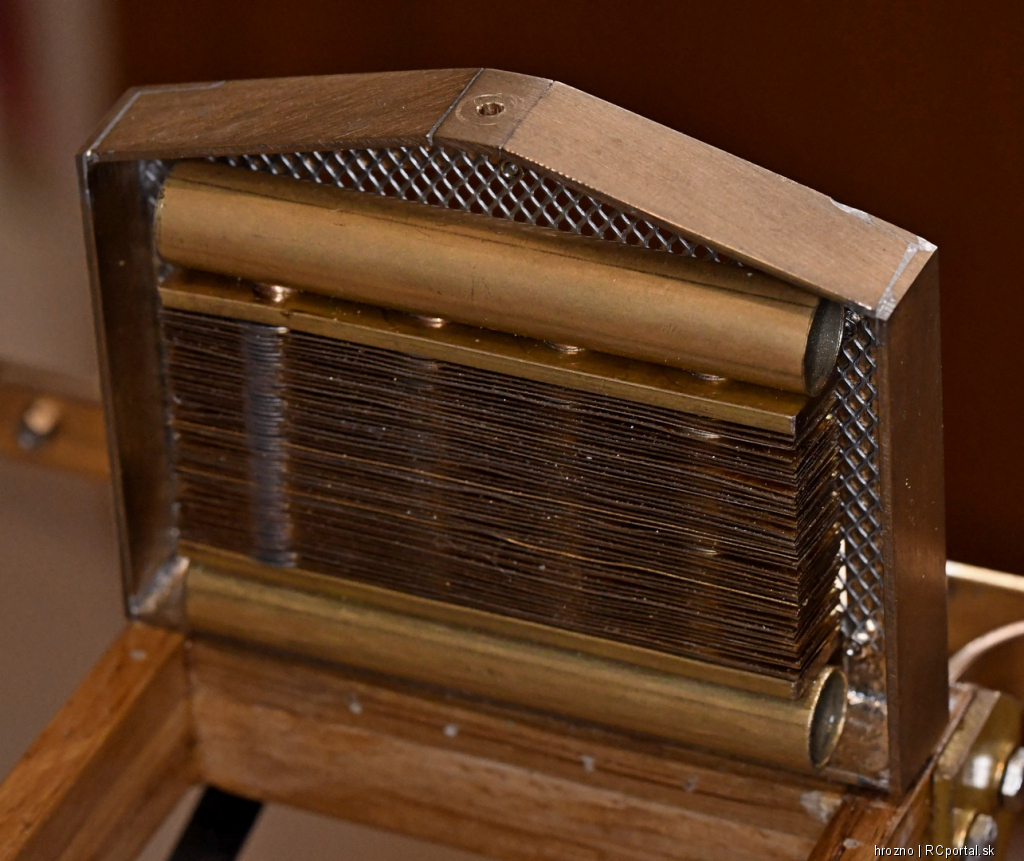

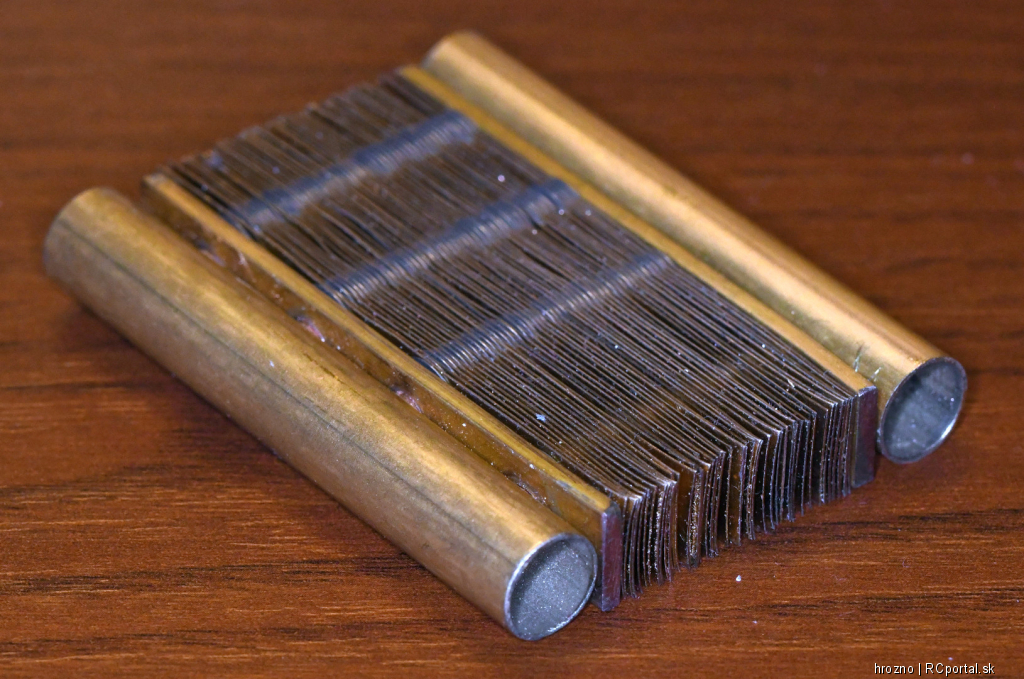

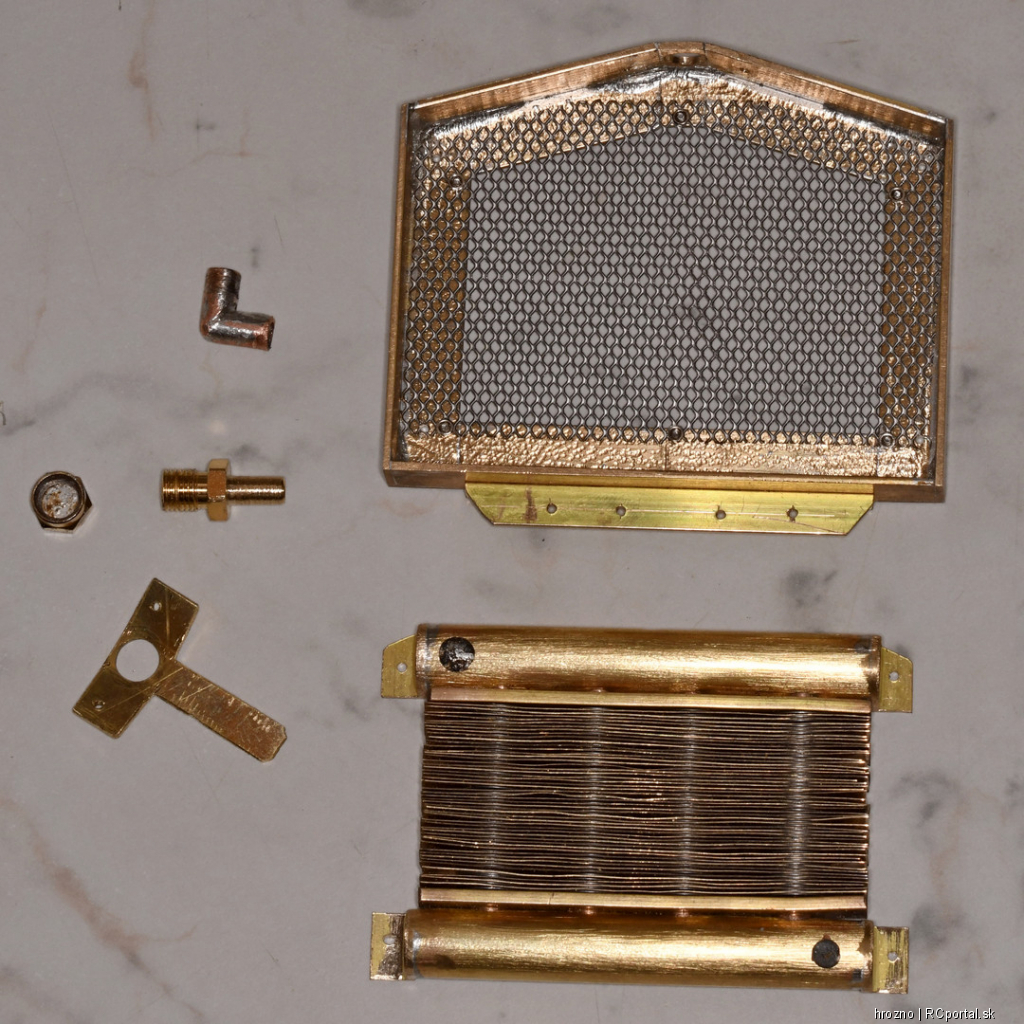

za pouzitia znacneho nasilia sa mi podarilo dorazit jadro chladica. Budem ho musiet este ucesat. Je to ako z konca 19. storocia .

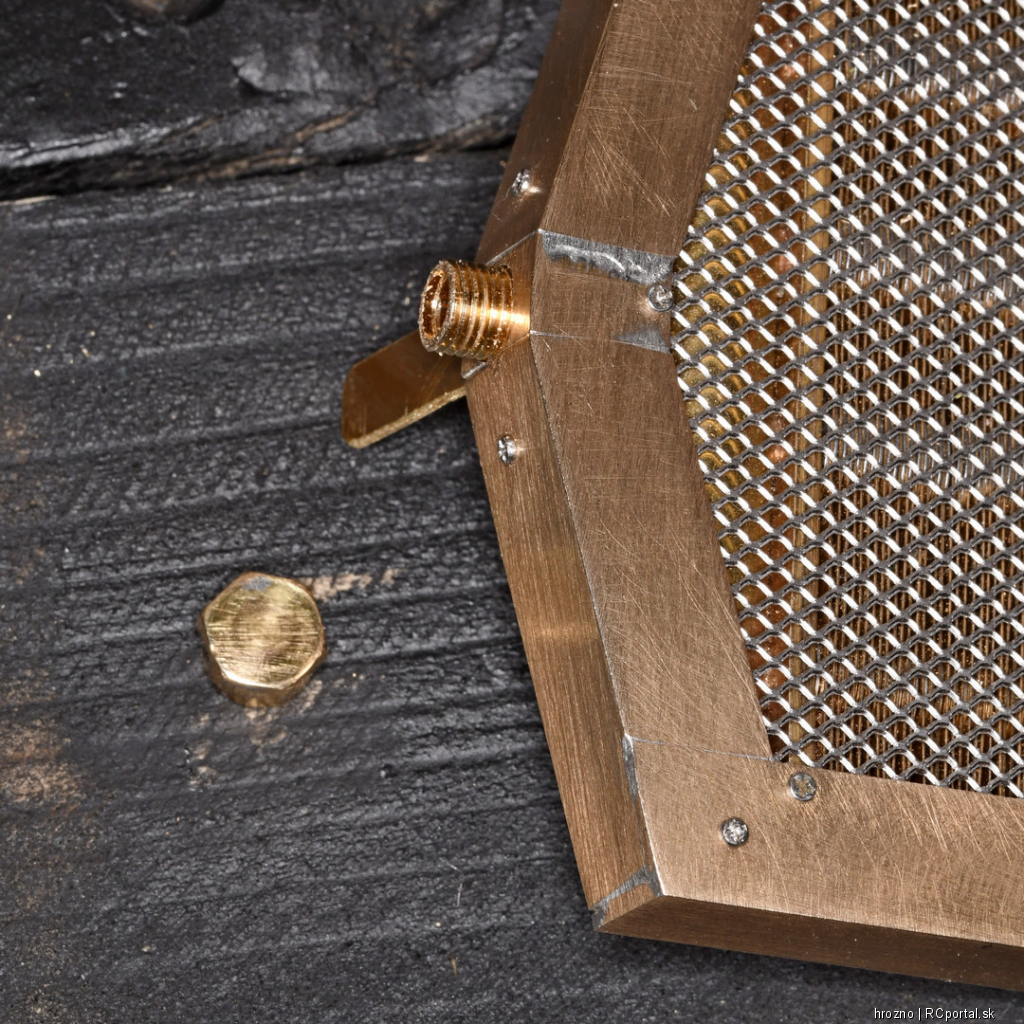

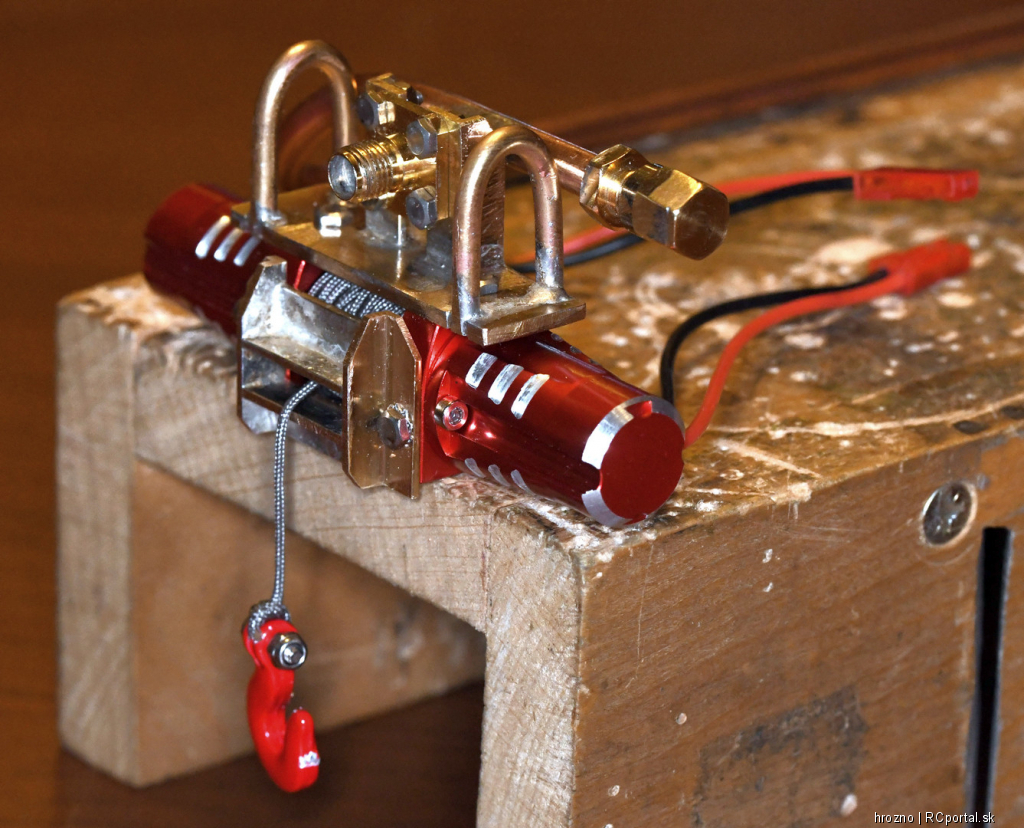

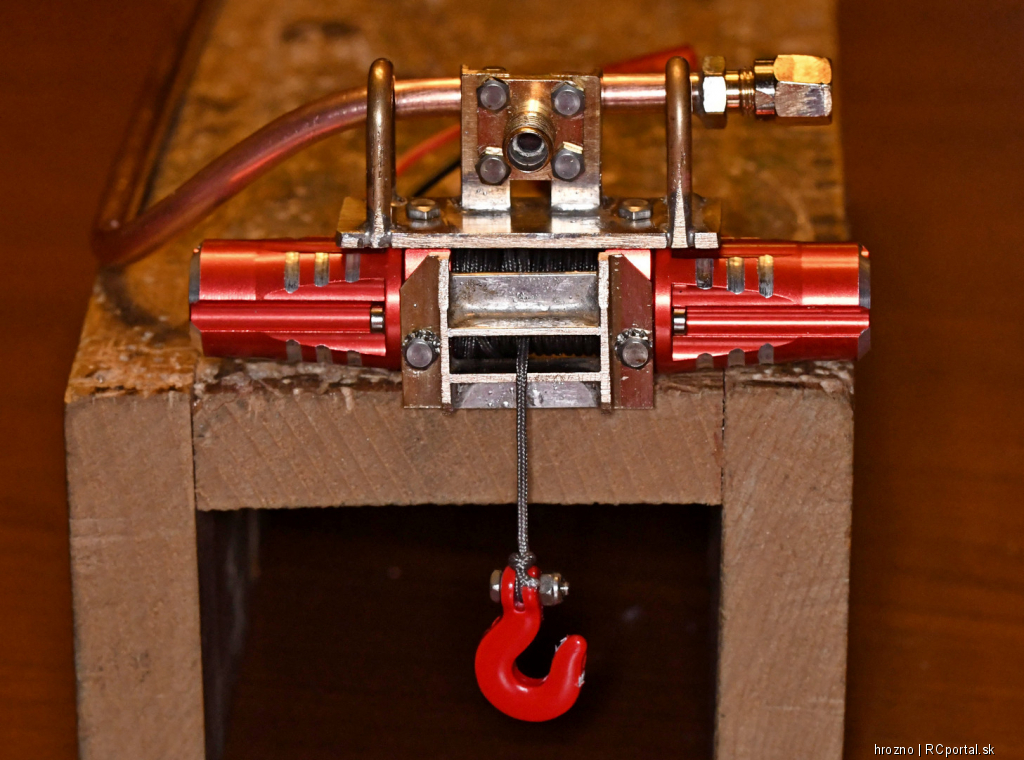

A trochu som potunil navijak a priviedol tlakovu vodu nad predny naraznik.


Este tu snurku do topanok na tom navijaku musim vymenit za ocelove lanko.
Bydlisko: Bratislava ( 53 rokov )
hrozno
modelár

Príspevkov: 251

Moje modely
Poslať správu
Autor: hrozno Správa zaslaná: 7. 10. 2020 o 23:47

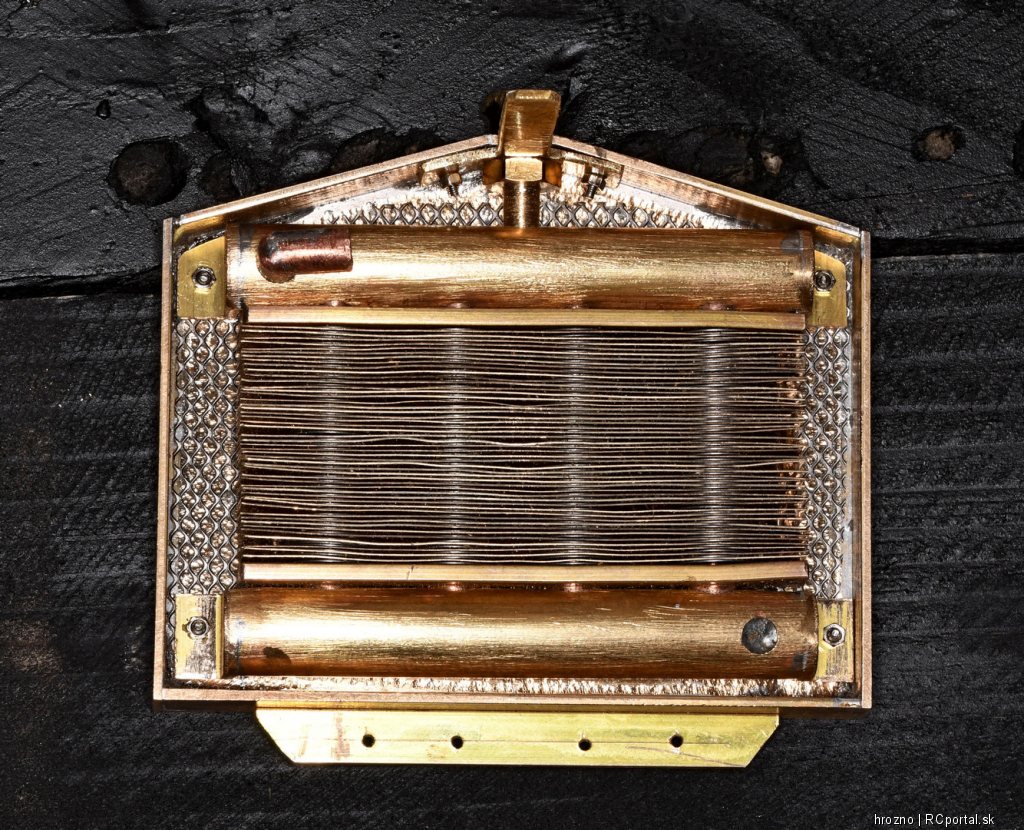

Doklepal som chladic a upevnil ho do prednej masky.
Na tych fotkach to vyzera des a hruza pri tom zvacseni ale v reale je to celkom pekne.

Bydlisko: Bratislava ( 53 rokov )
misho222
modelár

Príspevkov: 1964

Moje modely
Poslať správu
Autor: misho222 Správa zaslaná: 8. 10. 2020 o 13:26
Nádherná práca, klobúk dolu
Lodičkármi by sa malo inšpirovať viacero modelárov, lebo potom uzrú svetlo sveta neskutočné skvosty

už máš aspoň nástrel aké vozidlo (orientačne) by to malo byť ? aspoň inšpiratívne foto ?
Bydlisko: Senec ( 44 rokov )
hrozno
modelár

Príspevkov: 251

Moje modely
Poslať správu
Autor: hrozno Správa zaslaná: 8. 10. 2020 o 20:14
Povodna inspiracia k stavbe bola tato renderovana fotografia ZIS-11 PMZ.

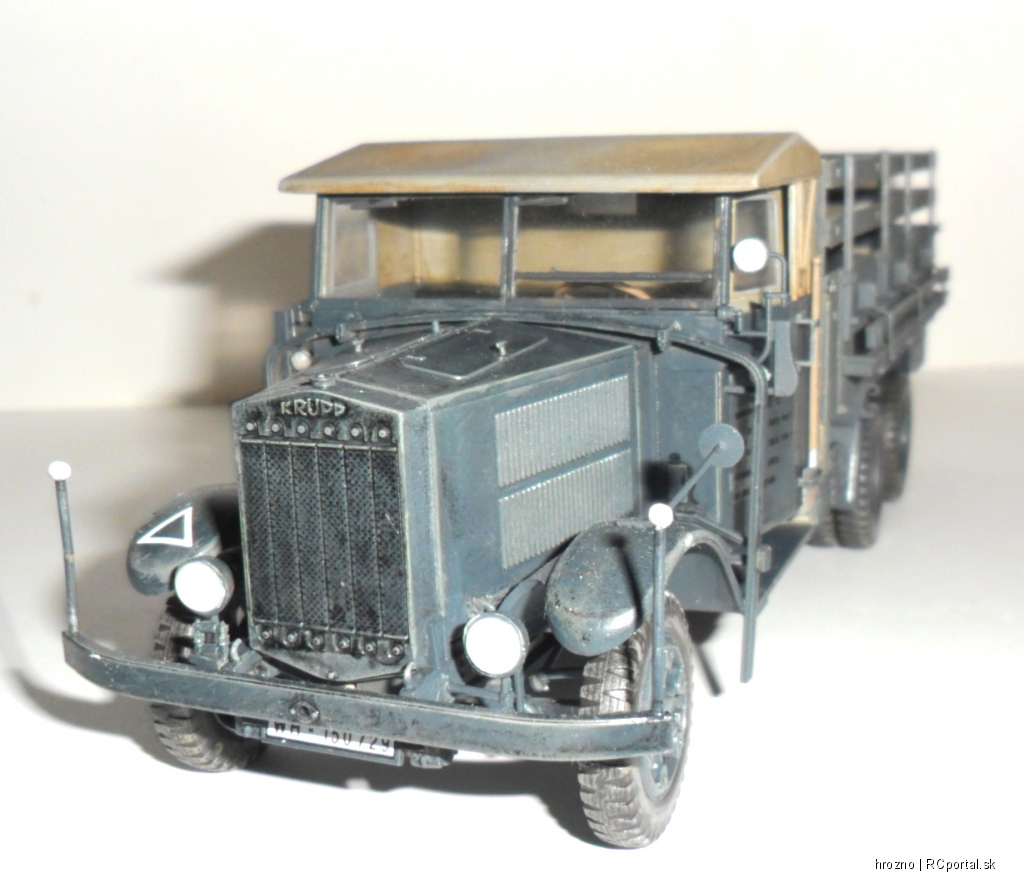

Nasledne sa inspirujem roznymi dalsimi autami napr. maska a kryt na motor

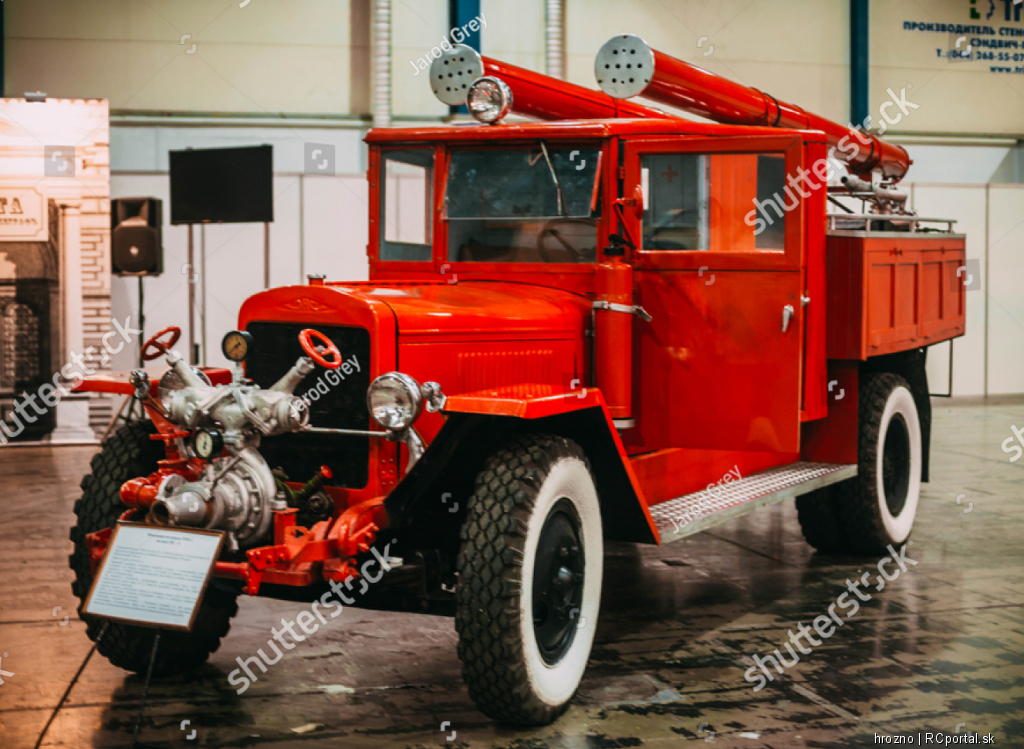

Instalacia privodu vody inspirovana prednym cerpadlom tohto fesaka

Ale na korbe bude nadrz z vodou a po stranach skrinky na poziarne naradie, hadice a rebrik bude instalovany na pevno, trojdielny, zdvihaci a vysuvaci, mala by byt funkcna striekacka aj hadice. Ale hlavne to chcem pre detsku zabavu a moju vlastnu pri stavbe. Ako pri krasokorculovani stavba Tatry 813 je povinna jazda (rozmery, detailly, vsetko je dane) tak toto je volna jazda kde si urobim co sa mi paci a nakoniec uvidim ci ten cirkusovy mackopes bude za nieco stat.

misho222:
už máš aspoň nástrel aké vozidlo (orientačne) by to malo byť ? aspoň inšpiratívne foto ?

A priama odpoved na tvoju otazku je ze fakt netusim ako bude vyzerat toto auto nakoniec.
Bydlisko: Bratislava ( 53 rokov )
hrozno
modelár

Príspevkov: 251

Moje modely
Poslať správu
Autor: hrozno Správa zaslaná: 10. 10. 2020 o 20:32

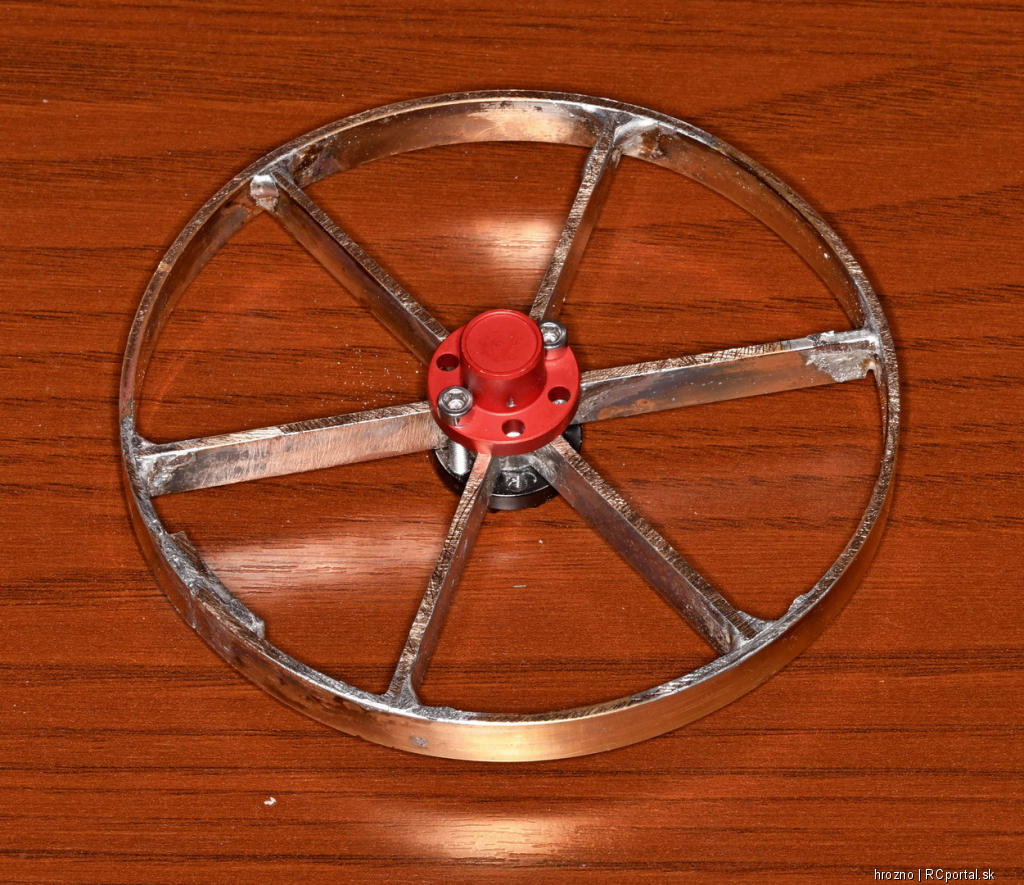

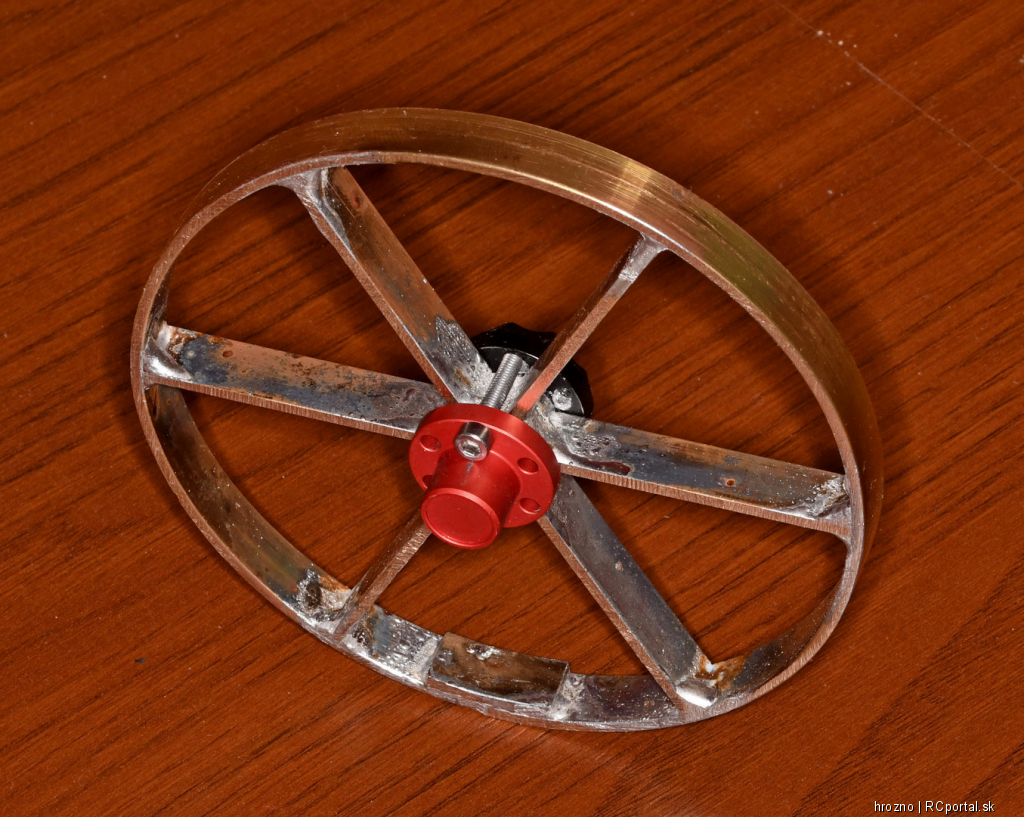

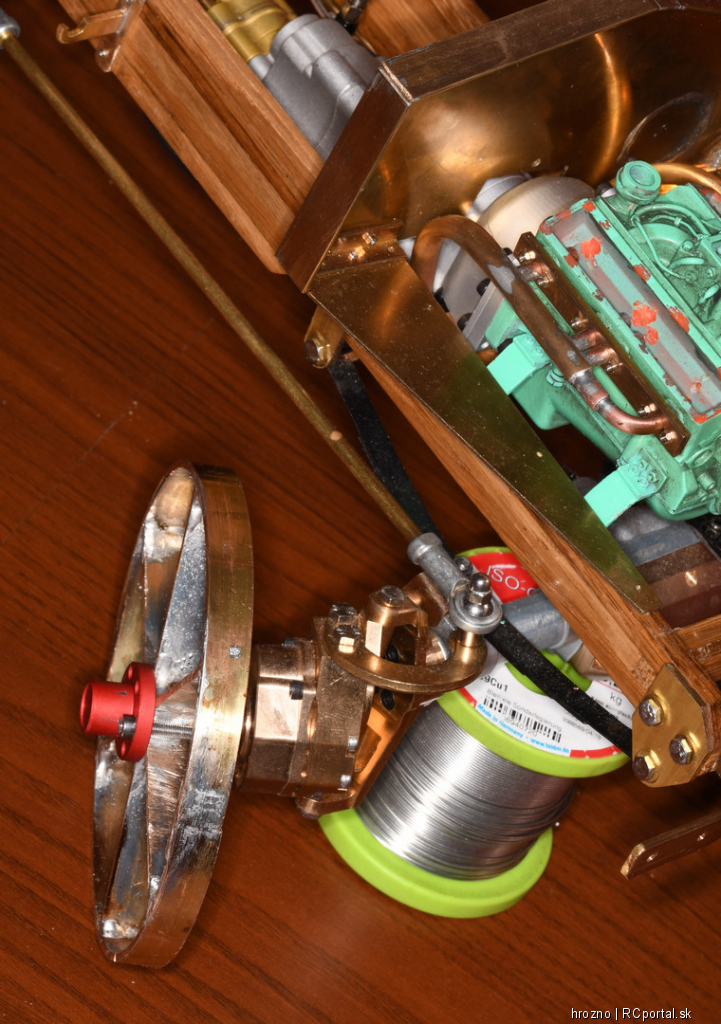

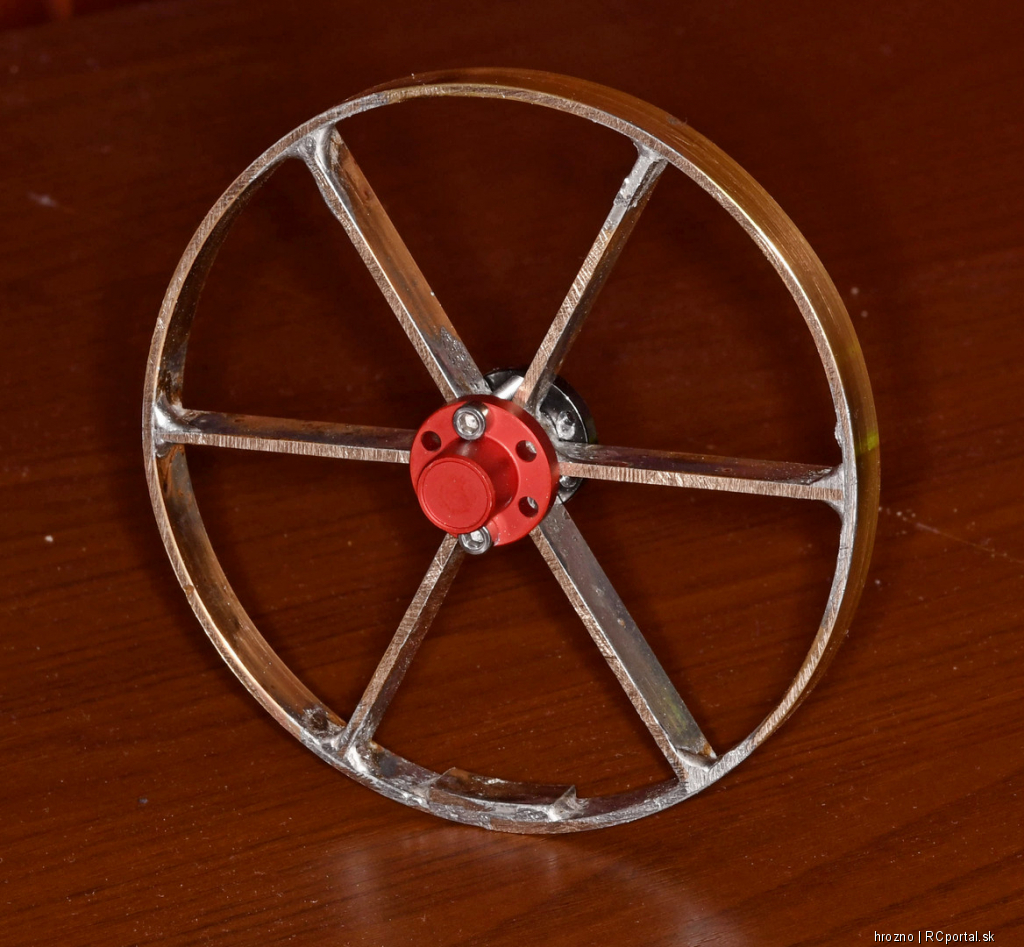

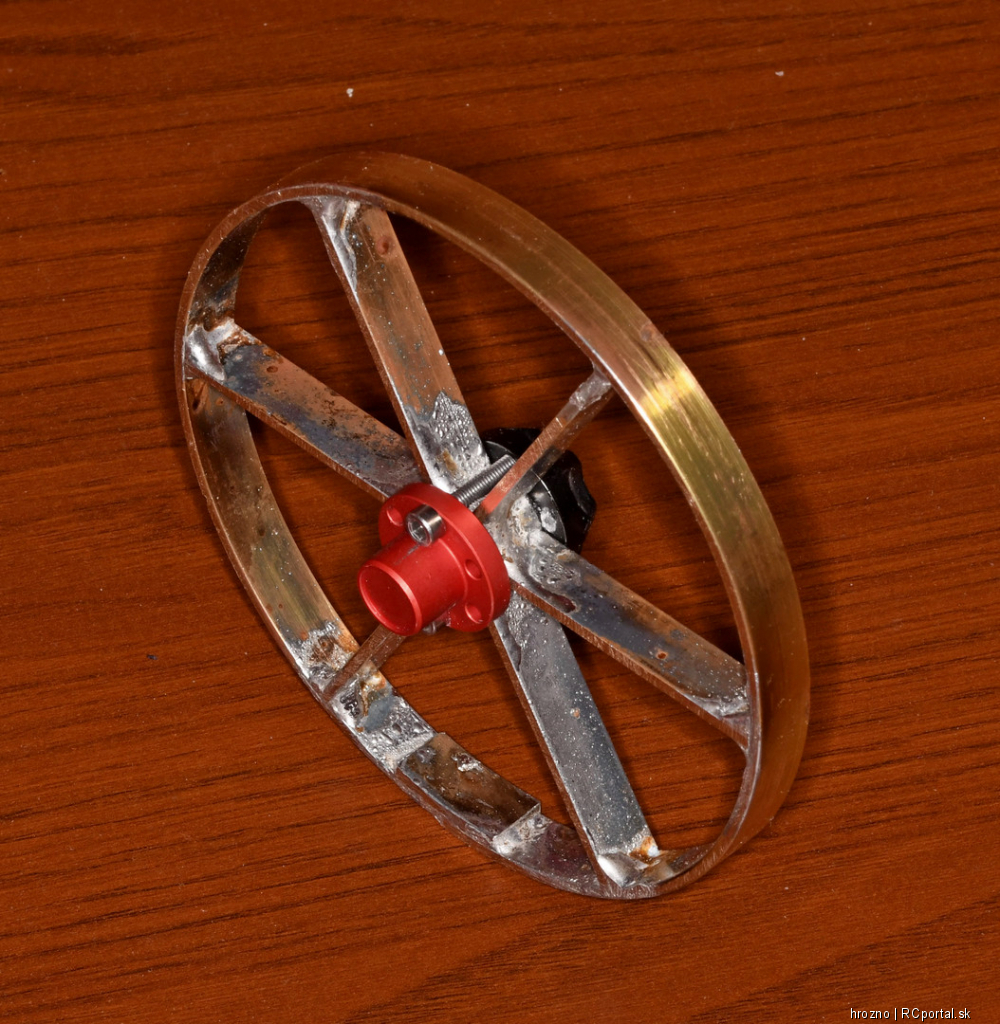

Po niekolkych pokusoch som vynasiel... ...koleso. Este chyba to poriadne vybrusit, nafarbit a nalepit tomu plnu gumenu ako nenafukovaciu pneumatiku.
A samozrejme vyrobit mu dalsich 11 kamaratov (vzadu dvojmontaz). Ale najprv si musim ujasnit ci to bude takto dobre.

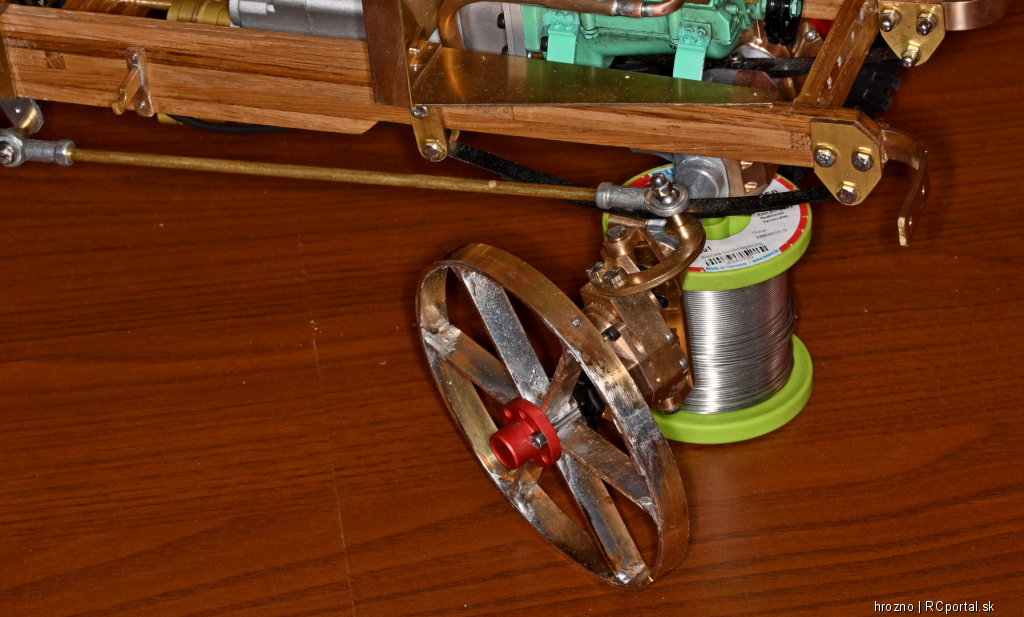

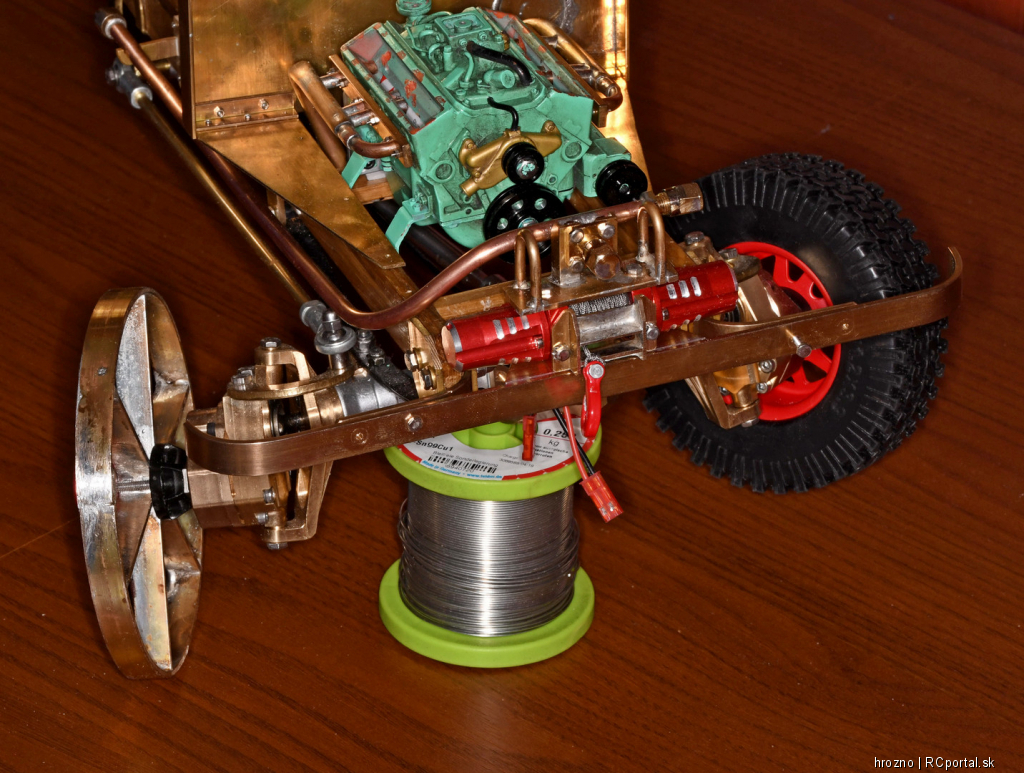

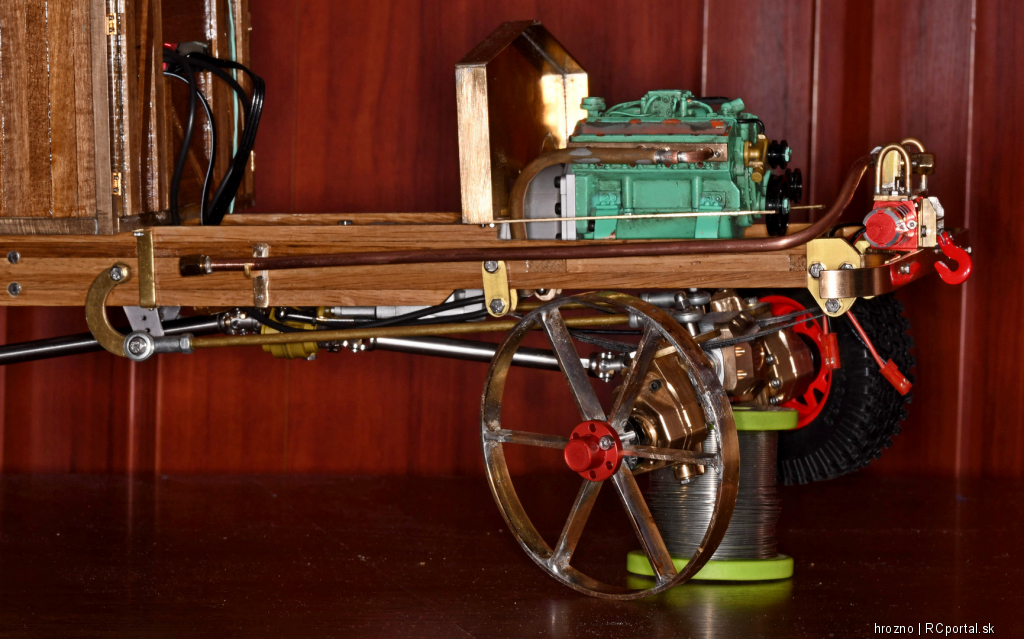

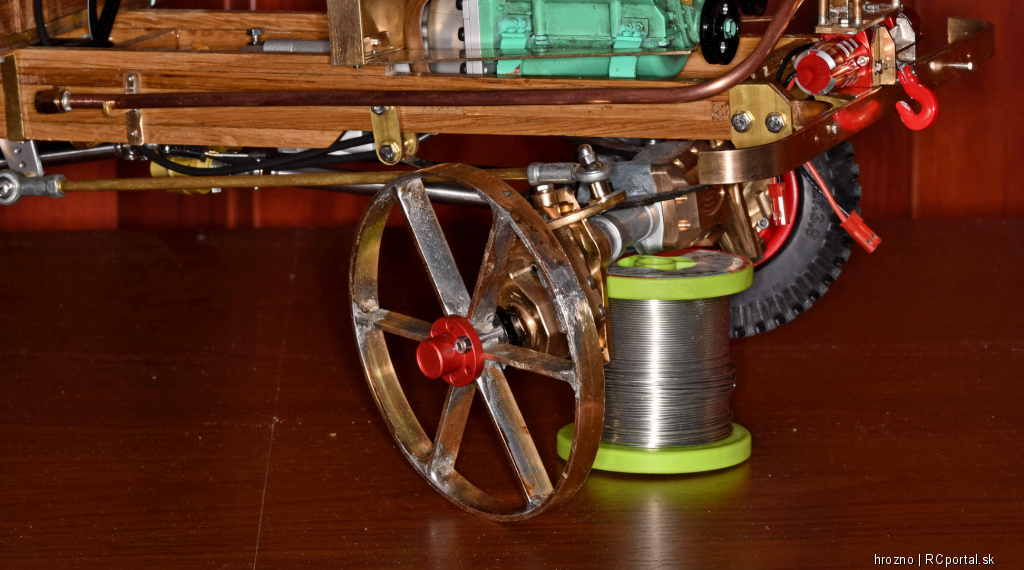

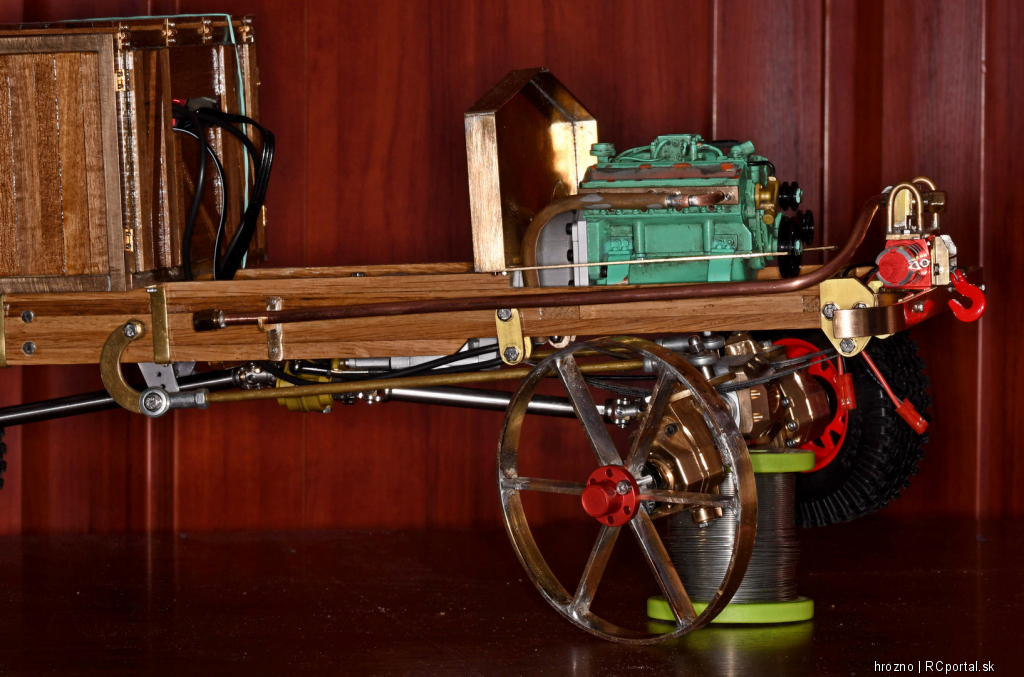

A neodolal som a nasadil som ho na auto. Samozrejme s pneumatikou to ukaze este trosku inak ale predstavu to da.

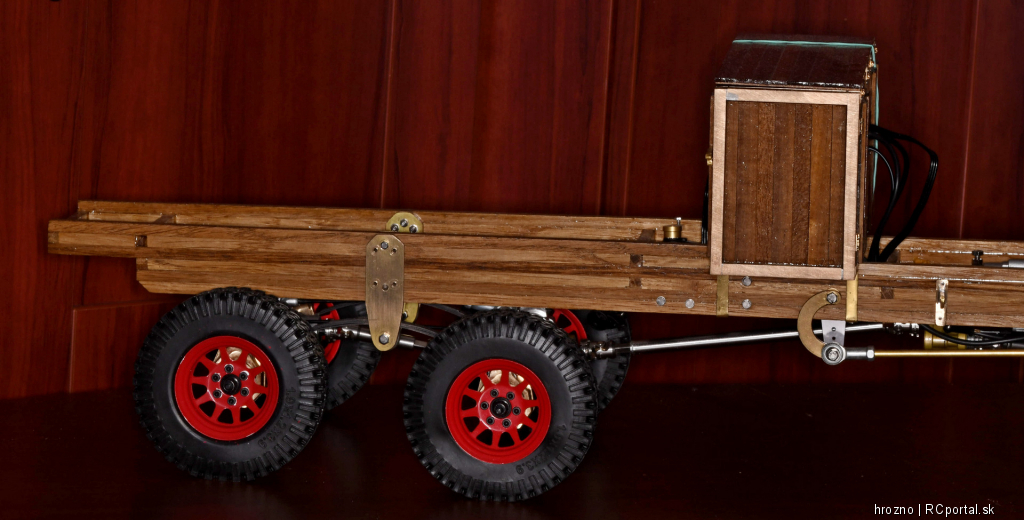

A toto su pneumatiky co tam mali byt povodne ale nejak sa z tych rafikov vyzuvaju asi ich budem musiet lepit.


Tak mi napiste vas nazor co bude lepsie ?
Bydlisko: Bratislava ( 53 rokov )
pera2008
modelár

Príspevkov: 2548

Moje modely
Poslať správu
Autor: pera2008 Správa zaslaná: 10. 10. 2020 o 20:40
ak robis podla predlohy, tak ako to ma byt. ak cches s tym aj jazdit v terene,tak maj aj nahradnu variantu
Bydlisko: Kosice ( 42 rokov )
hrozno
modelár

Príspevkov: 251

Moje modely
Poslať správu
Autor: hrozno Správa zaslaná: 10. 10. 2020 o 22:07

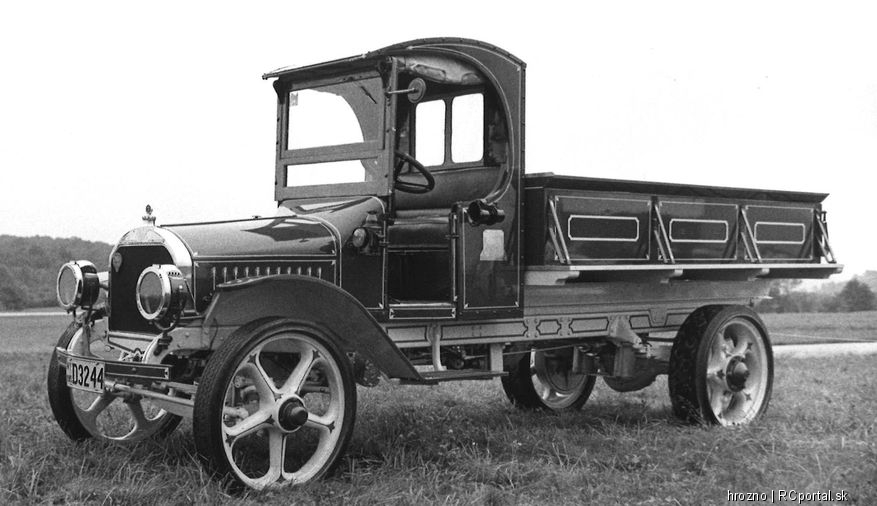

No nieco taketo bolo v tej dobe (okrem inych drevenych)

Ja chcem tie luce trochu vylepsit ci uz drevom alebo kovom aby to nevyzeralo take prazdne. Viac lucov tam neviem napajkovat lebo v naboji je sest skrutiek a tie by sa tam asi nevosli. Ale uvidim, mozno skusim nejake profilove drevo.
Bydlisko: Bratislava ( 53 rokov )
