Technické parametre
| Výrobca: | hand-made |
| Rozpätie: | 230 mm |
| Hmotnosť: | 7500 g |
| Kategória: | Autá - elektrické |
| Dĺžka: | 750 mm |
| Materiál: | dub, buk, orech, mosadz, med, hlinik |
| Motor: | RUDDOG CRAWLER 5 slot 20T |
Popis
Volna konstrukcia stareho hasicskeho auta z medzivojnoveho obdobia (what if).
Ram auta je z duboveho drava lepeny z nosnikov 6x6mm. Napravy su Traxxas TRX-4 a stredna TRX-6. Plastove casti napravy su prebalene do hlinikovych a mosadznych dielov. Prevodovka je dvojstupnova SCX-10 II. Koncovy stupen prevodovky bol vymeneny aby daval vystup dva protibezne hriadele, nakolko stredna naprava meni zmysel otacania. Kardanove hriadele su ocelove LESU Metal CVD Drive Shaft. Pruziny su listove predne s troma listami s roztecou 130mm zadne so styrmi listami a roztecou 105mm.
Kazde koleso riadi samostatne servo 12kg, cim vypadla tyc riadenia medzi kolesami. Linky tvoria zavitove tyce na ktorych je navlecena mosadzna trubka.
Zaklad atrapy motora tvori hruba stavebnica motora V8 ktora je a este bude doplnena dalsimi dielmi podla skutocneho motora, kolieska remenoveho prevodu su doplnok nejakeho auta Amewi. Remenovy prevod sa bude tocit.
Motorova prepazka s brzdovym piestom a nadobou na brzdovu kvapalinu a predna maska chladica je z mosadznych profilov a plechu pajkovana plamenom.
Budka na elektroniku ma zaklad z mosadznych profilov pajkovanych plamenom, vypln tvoria listy z orechoveho dreva. Lakovane lodnym lakom.
Auto bude riadene supravou Carson 14kanal. Procesorovy modul Arduino Mega 2560 embeded bude z prijmaca prijmat signal a nasledne ovladat vsetky serva a ostatne zariadenia (svetla, zvuk, cerpadla,...). Elektronika a bateria LiPo 2S 9Ah bude umiestnena v krabicke za kabinou, auto by malo mat nadrz na vodu a vysuvaci, neotacajuci sa rebrik.
Ram auta je z duboveho drava lepeny z nosnikov 6x6mm. Napravy su Traxxas TRX-4 a stredna TRX-6. Plastove casti napravy su prebalene do hlinikovych a mosadznych dielov. Prevodovka je dvojstupnova SCX-10 II. Koncovy stupen prevodovky bol vymeneny aby daval vystup dva protibezne hriadele, nakolko stredna naprava meni zmysel otacania. Kardanove hriadele su ocelove LESU Metal CVD Drive Shaft. Pruziny su listove predne s troma listami s roztecou 130mm zadne so styrmi listami a roztecou 105mm.
Kazde koleso riadi samostatne servo 12kg, cim vypadla tyc riadenia medzi kolesami. Linky tvoria zavitove tyce na ktorych je navlecena mosadzna trubka.
Zaklad atrapy motora tvori hruba stavebnica motora V8 ktora je a este bude doplnena dalsimi dielmi podla skutocneho motora, kolieska remenoveho prevodu su doplnok nejakeho auta Amewi. Remenovy prevod sa bude tocit.
Motorova prepazka s brzdovym piestom a nadobou na brzdovu kvapalinu a predna maska chladica je z mosadznych profilov a plechu pajkovana plamenom.
Budka na elektroniku ma zaklad z mosadznych profilov pajkovanych plamenom, vypln tvoria listy z orechoveho dreva. Lakovane lodnym lakom.
Auto bude riadene supravou Carson 14kanal. Procesorovy modul Arduino Mega 2560 embeded bude z prijmaca prijmat signal a nasledne ovladat vsetky serva a ostatne zariadenia (svetla, zvuk, cerpadla,...). Elektronika a bateria LiPo 2S 9Ah bude umiestnena v krabicke za kabinou, auto by malo mat nadrz na vodu a vysuvaci, neotacajuci sa rebrik.
ID Modelu: AM9978 | Zobrazenia: 4526 | Pridané: 25. 9. 2020 o 23:34 | Autor: hrozno
| Autor | Správa | |
|
pera2008 modelár
Príspevkov: 2548 Moje modely Poslať správu |
kludne sprav kovove a stetcom dodas texturu dreva |
|
|
StefanAbel modelár
Príspevkov: 846 Moje modely Poslať správu |
Ja by som to riešil odliatkom aj s 6 ranným unášačom do delenej lukoprénovej formy s vystužením uhlík alebo sklen vláknom výhoda spravíš jeden prototyp z čohokolvek čo sa lahko vytvaruje zaformuješ a odlievaš kolko kusov chceš a máš formu na príp dalšie autá tak aj prípadne pneumatiku dobovú |
|
|
hrozno modelár
Príspevkov: 251 Moje modely Poslať správu |
Stefan, Stefan, ja som vedel, ze mi toto poradis. Ta myslienka ma nahlodavala uz pred tym a teraz to bude este intenzivnejsie. Dik, za radu. Skusim porozmyslat na tym masterom. |
|
|
hrozno modelár
Príspevkov: 251 Moje modely Poslať správu |

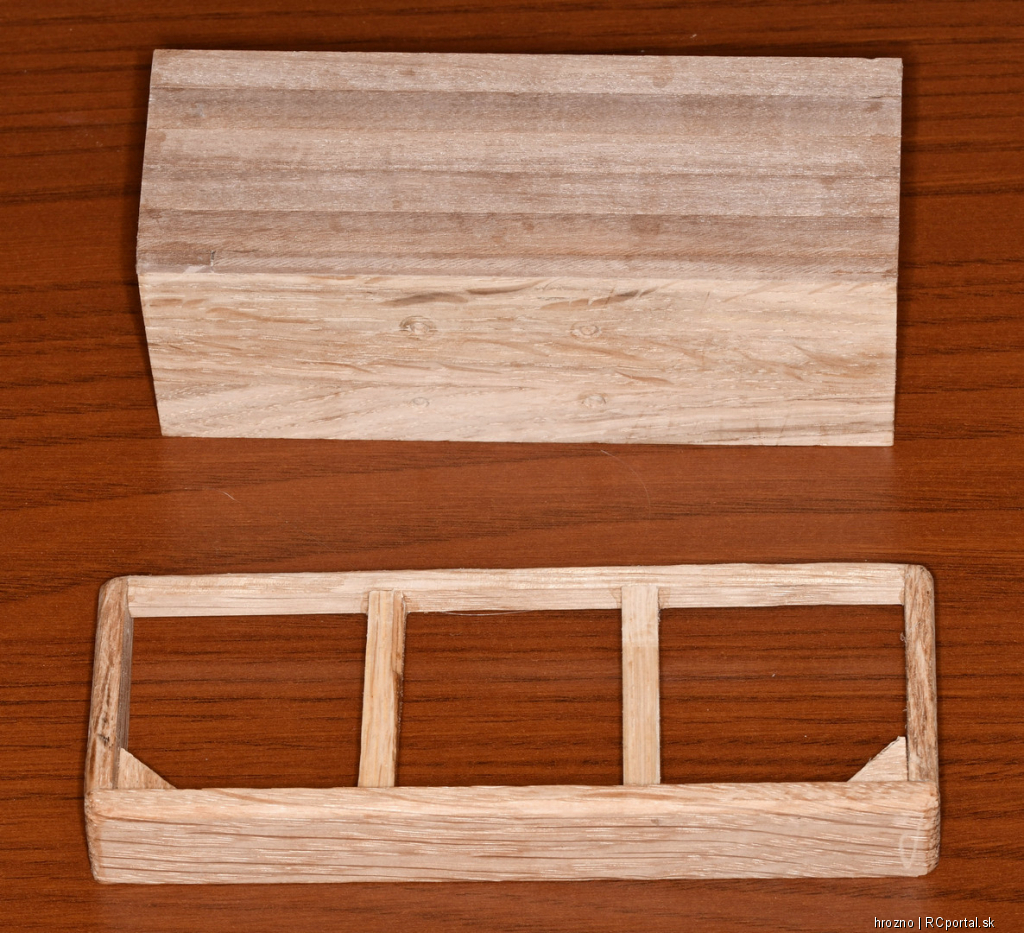

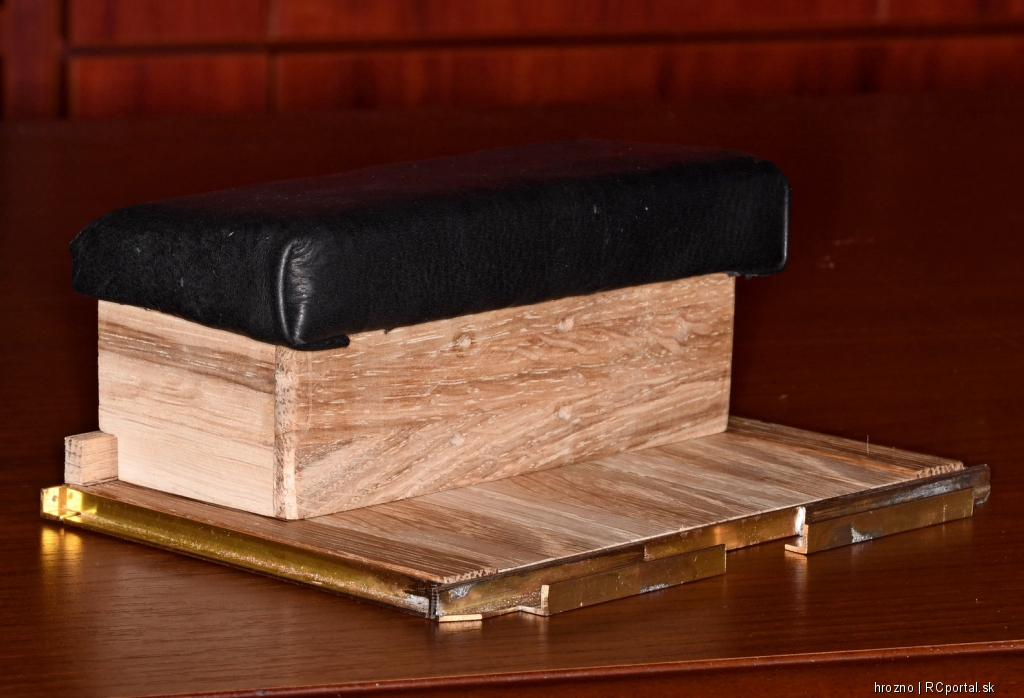

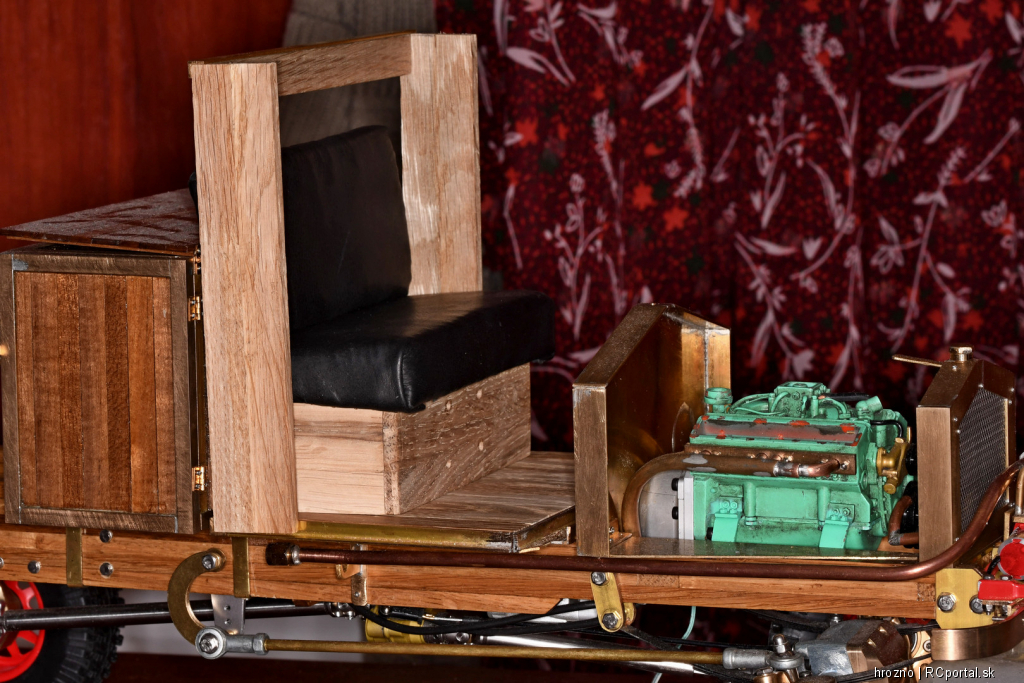

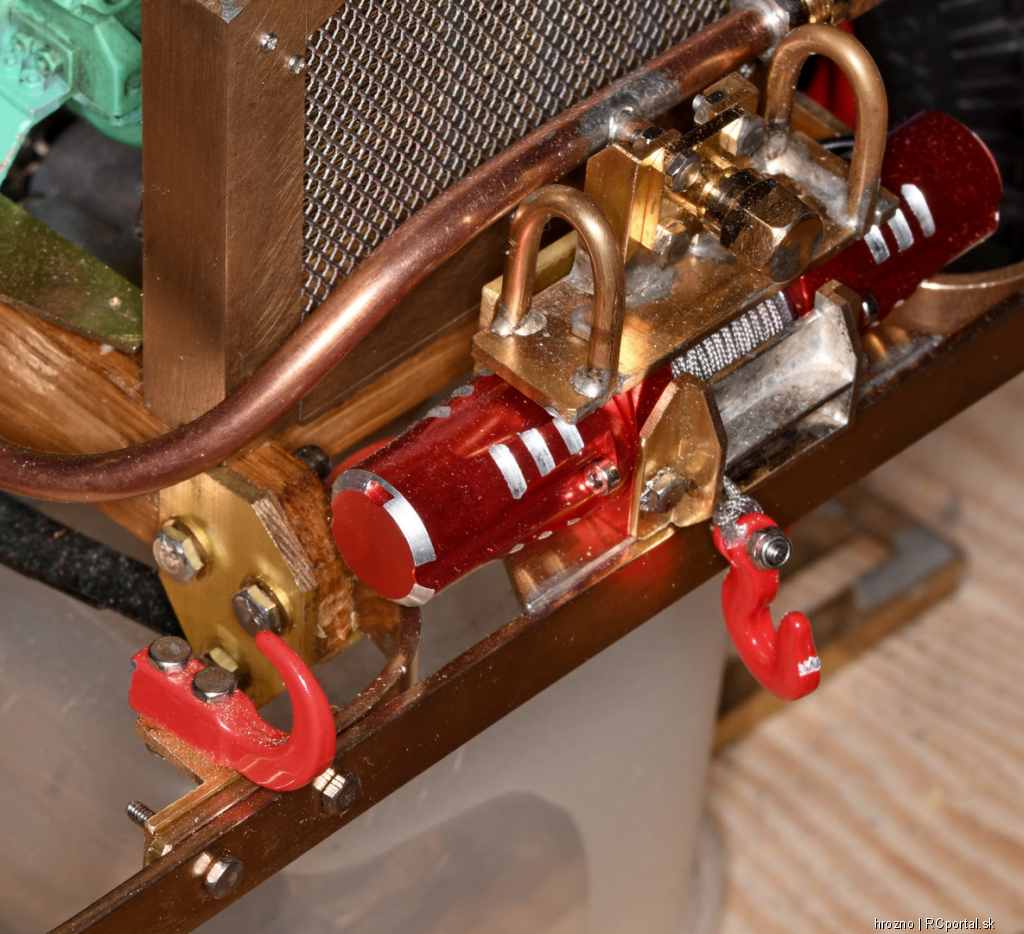

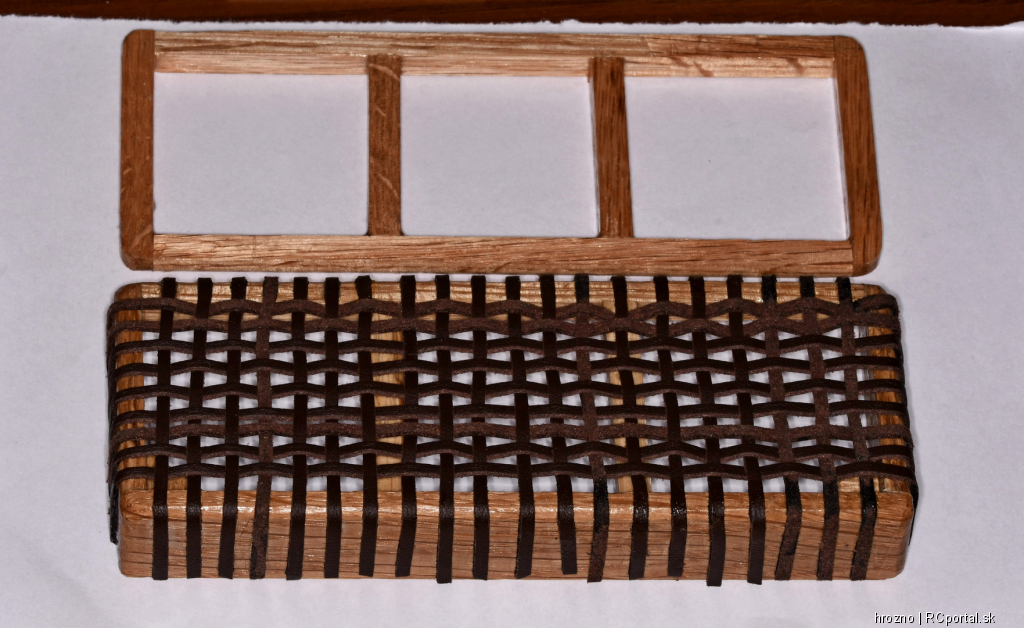

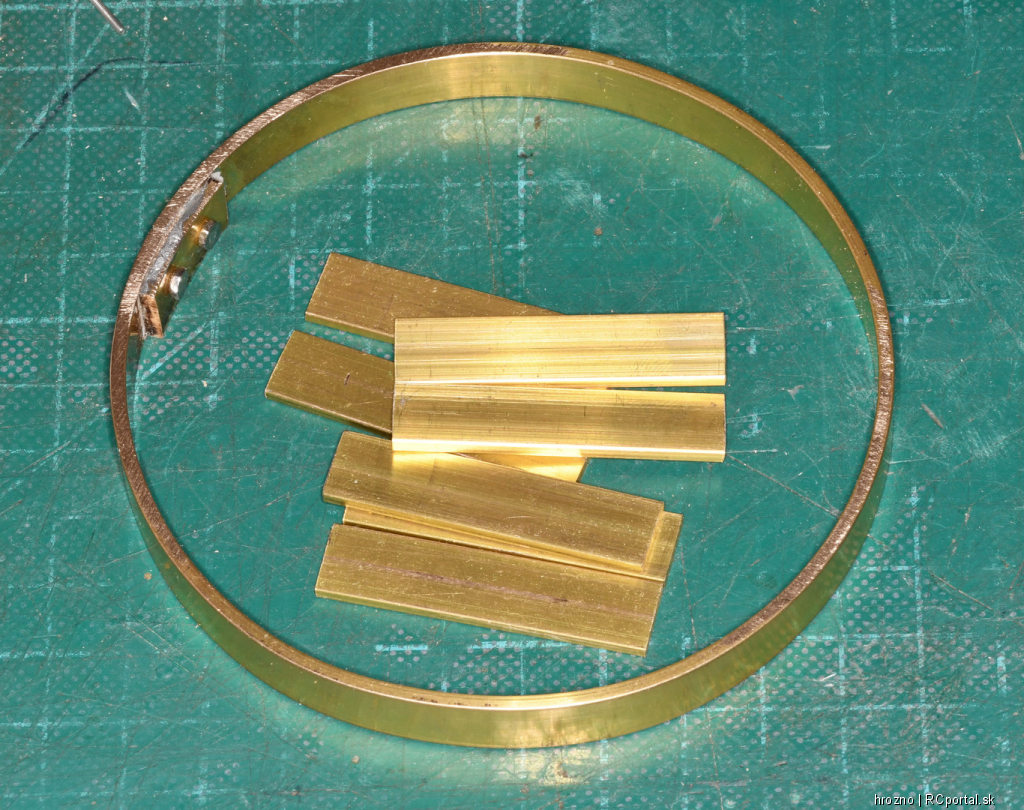

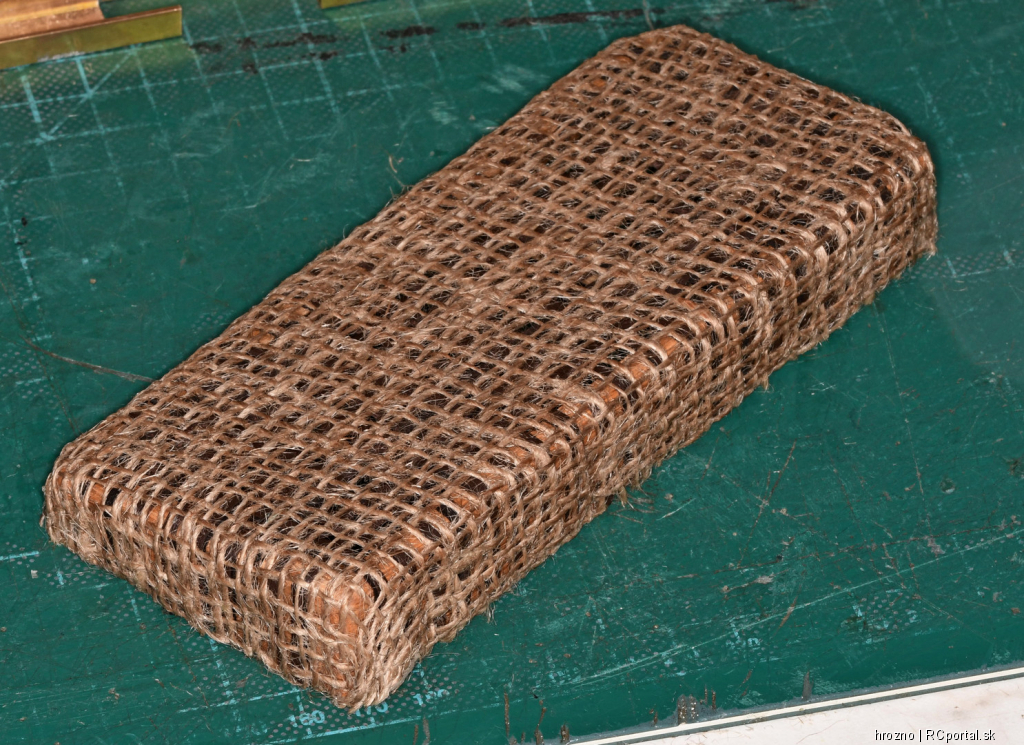

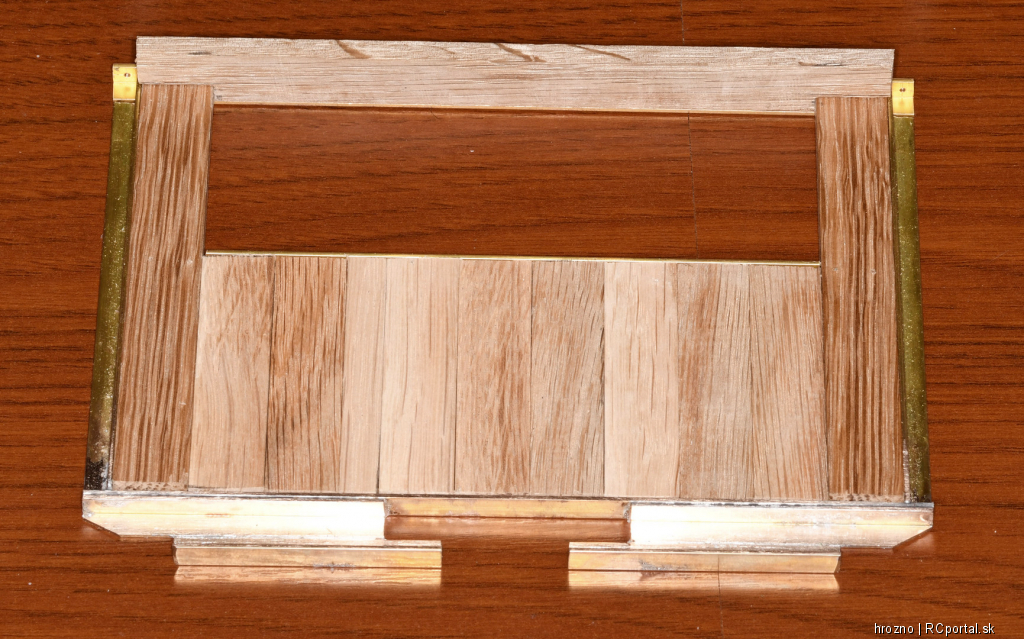

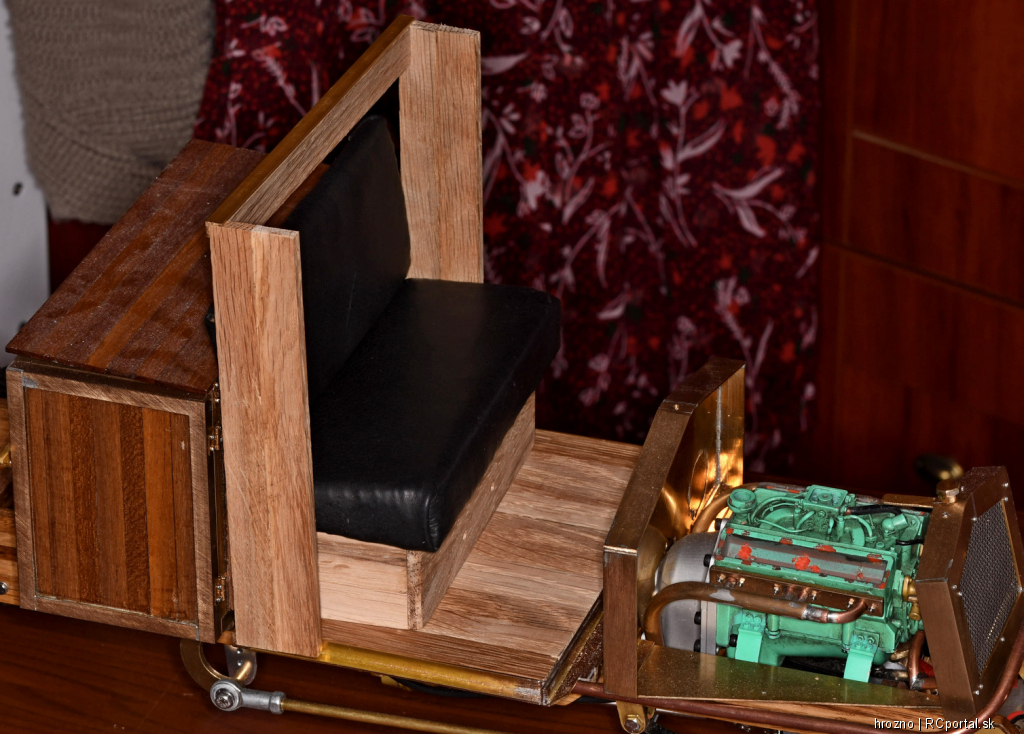

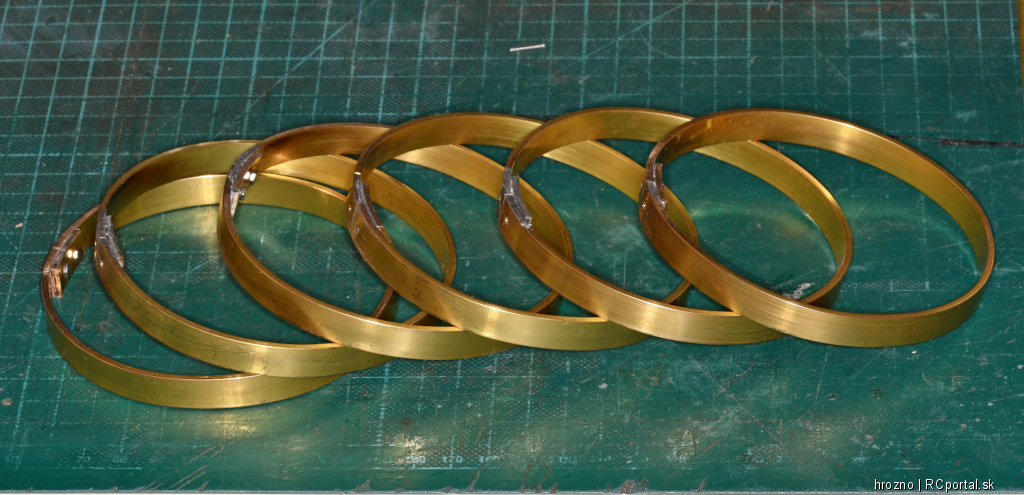

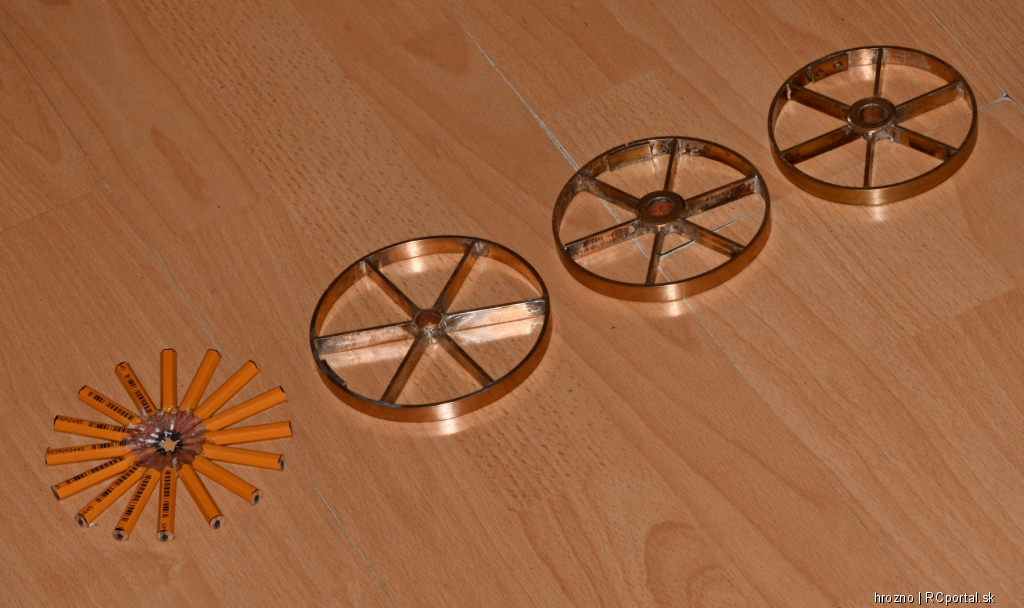

.... evolucia kolesa pokracuje, dufam ze uz z toho nieco bude. Prve malo prilis velky stred a nedalo sa pevne zlepit, druhe nemalo poriadny naboj, tretie malo dobry naboj ale bolo vajcovite a stvrte malo celkom dobry tvar ale pri zostavovani som zdeformoval trubku naboja co som zistil az ked som ho dal dolu z formy. Obruce na dalsie kolesa su pripravene, treba ich este trosku vyklepat do prijatelne vajcoviteho tvaru a potom s citom zostavit do formy. Tak dufam ze uz to bude ok. Ale strasne ma to bavi len skoda materialu.    Dalsia vec ktoru som dorobil su haky na narazniku. Ked som to fotil nebolo to zoskrutkovane ale neviem, neviem, musim sa nad tym este zamysliet.   Dalsie do coho som sa pustil je kabina aj ked som ju nechcel rozrabat ale v case ked som nasr...ny na kolesa musim robit nieco ine. Podlaha je spajkovana z mosadznych profilov, vydreva z duboveho dreva.  Na to som z duboveho a orechoveho dreva urobil podstavu pre lavicu posadky, povodne som mal spravene tri sedacky zvlast ale dobove fortky ukazuju ze v tych casoch tam este bola lavica, pozostatok po lavici z konskeho kociara  . V podstave bude zabudovany zvukovu modul.  Takto to vyzera spolu.   Nasledne som vyrobil k lavici aj operadlo a zacal vypletom z kozenych pruzkov...   ... nasledoval potah z jutovej tkaniny ...   ... a nasledne ocalunenie tenkou jelenou kozou.     Ja viem, ze to klincoradie je krive ale fakt som pri tom nepil. Bol pondelok, dve hodiny rano, ked som skoncil.     Vysledna zostava zacina pripominat kabinu:    |
|
|
hrozno modelár
Príspevkov: 251 Moje modely Poslať správu |

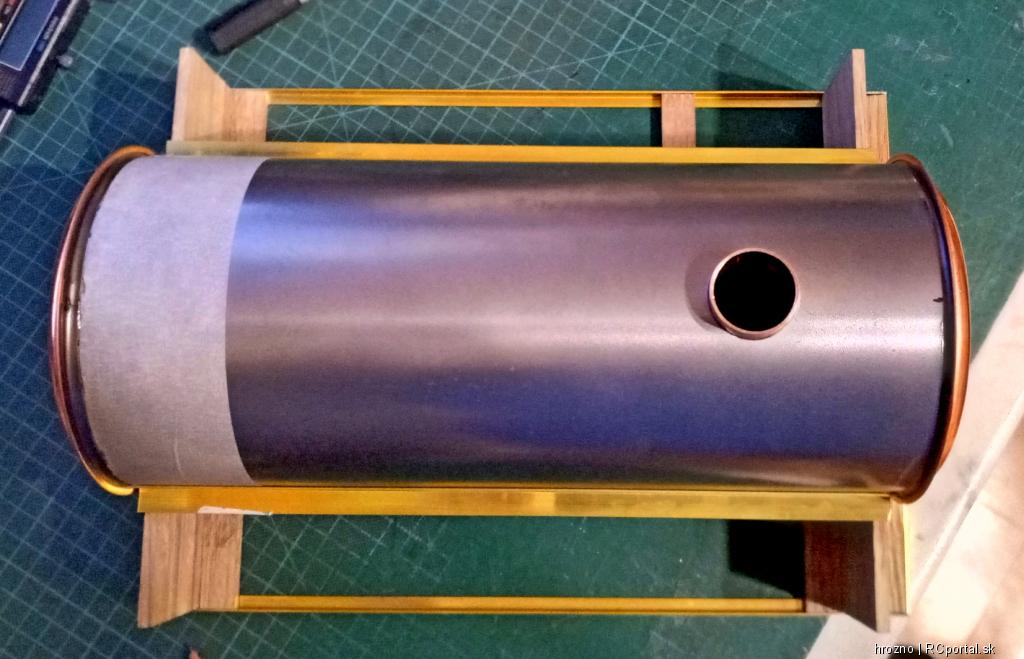

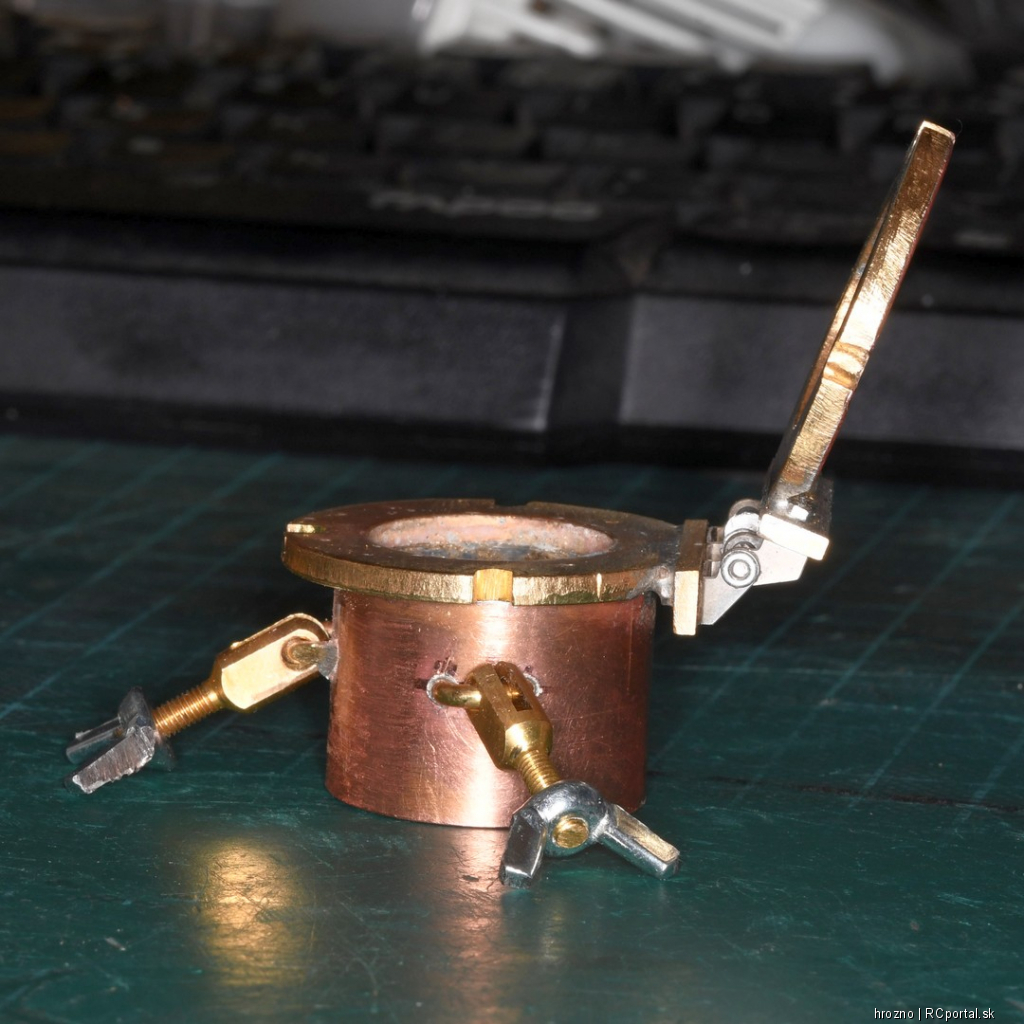

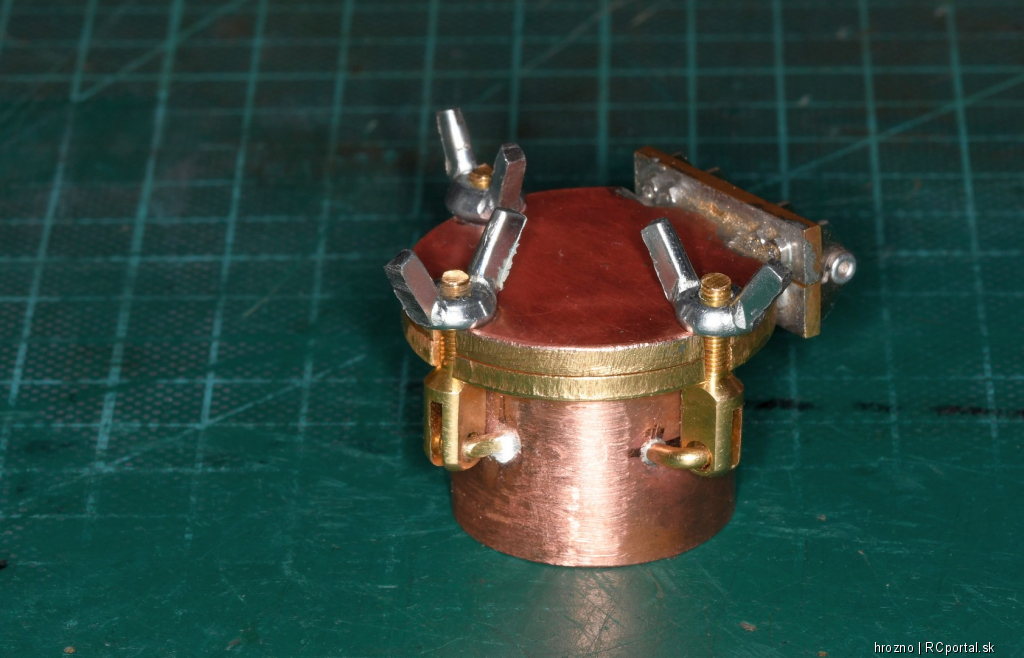

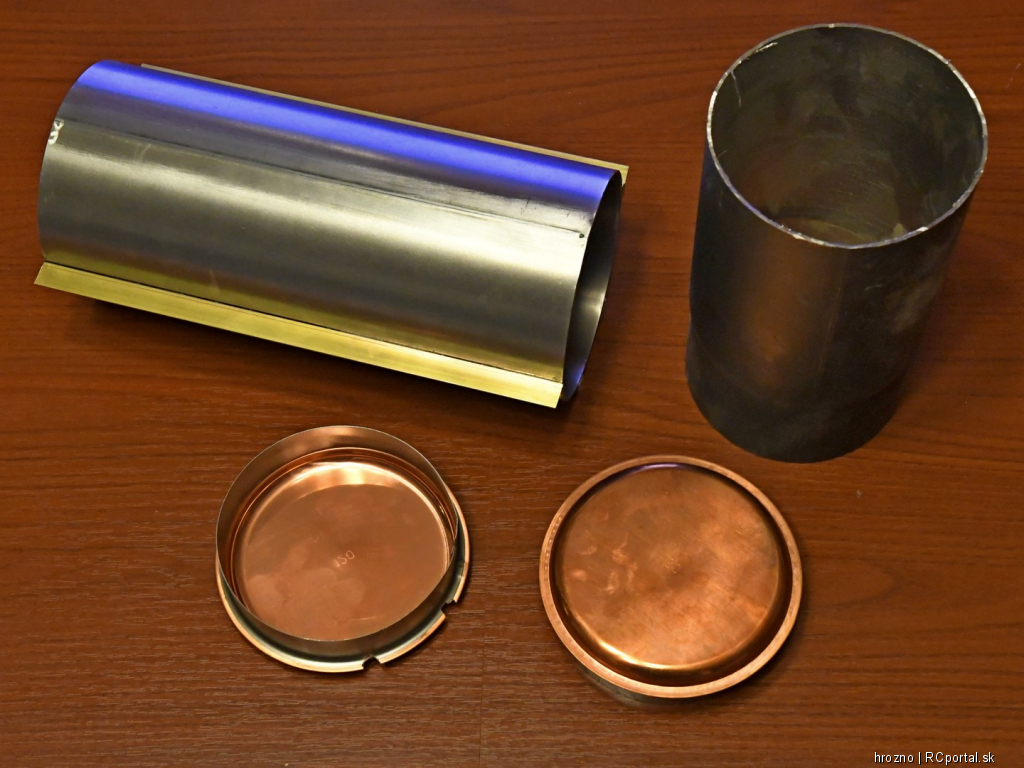

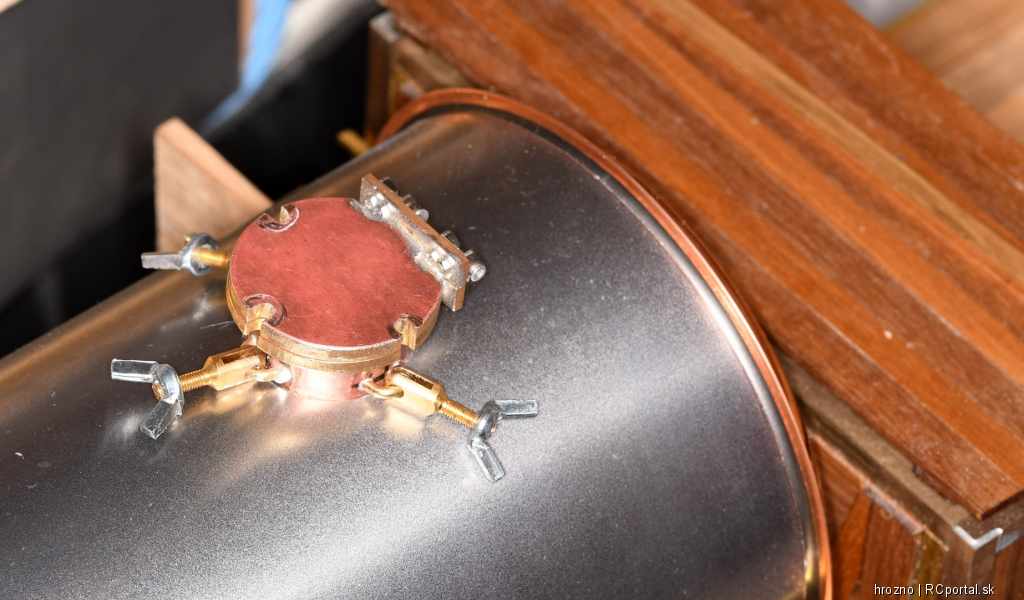

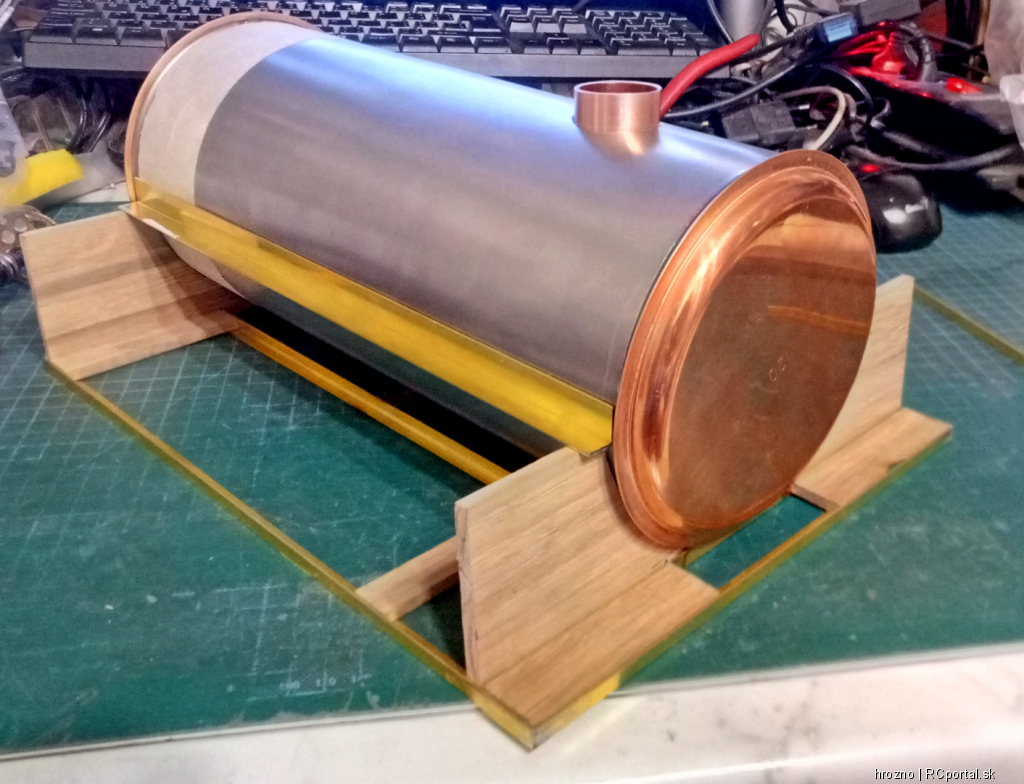

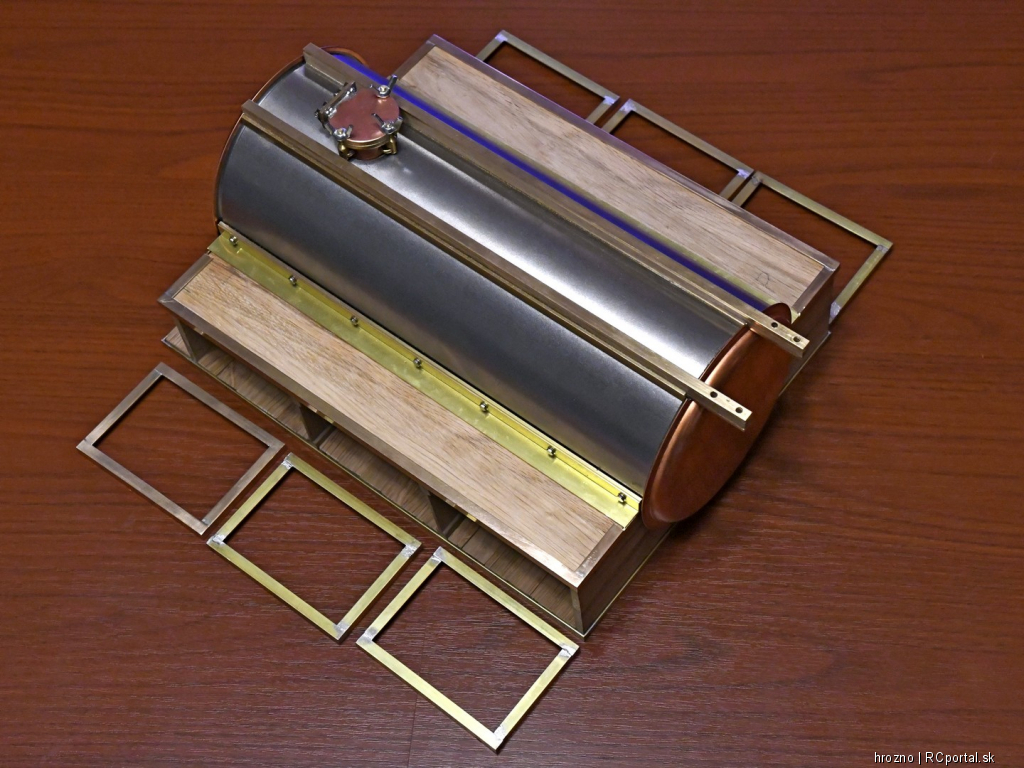

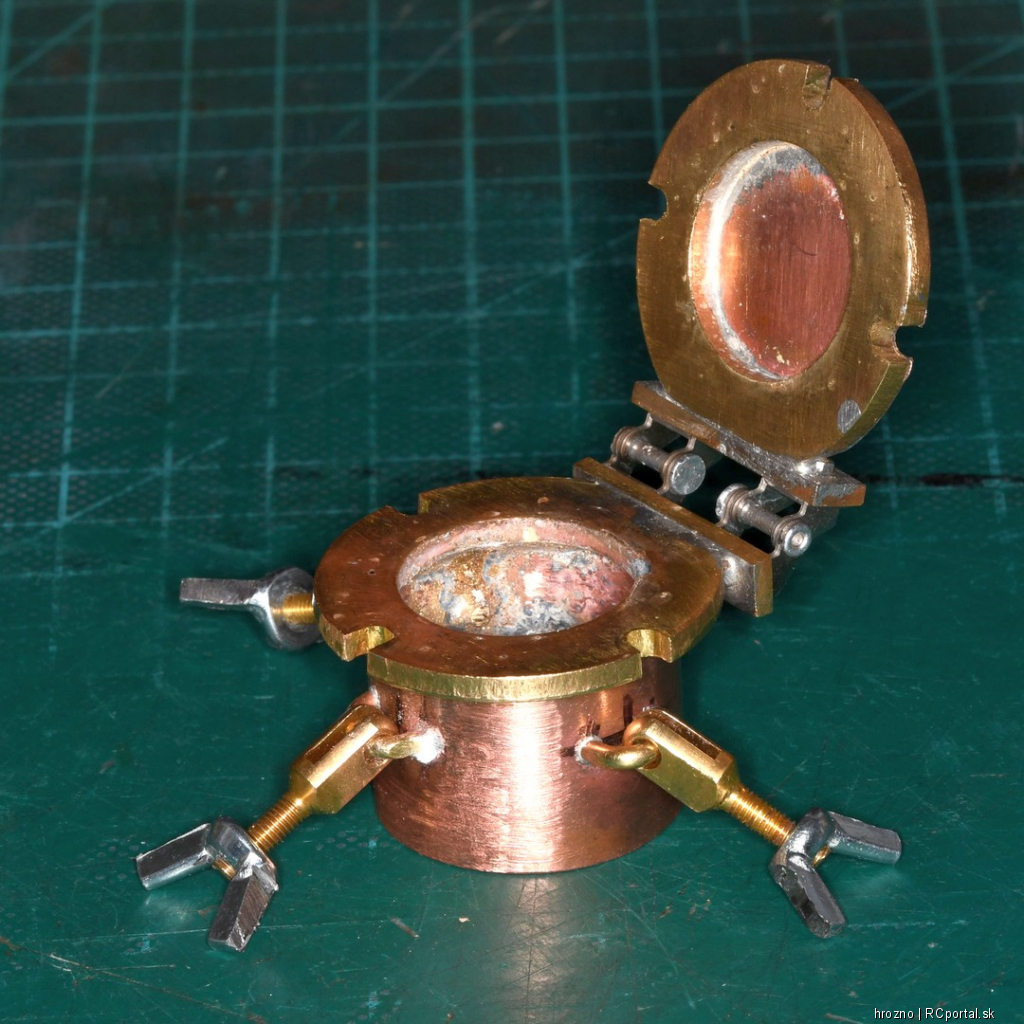

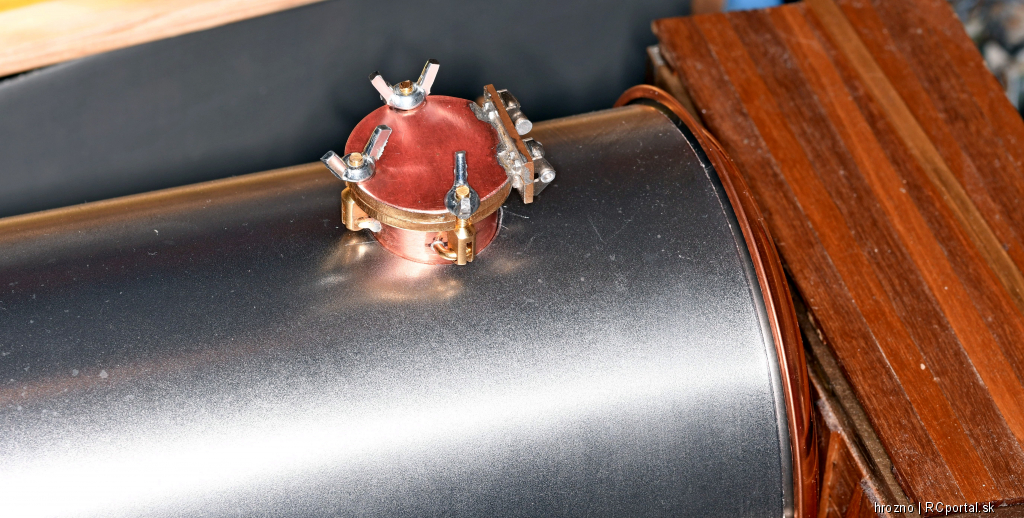

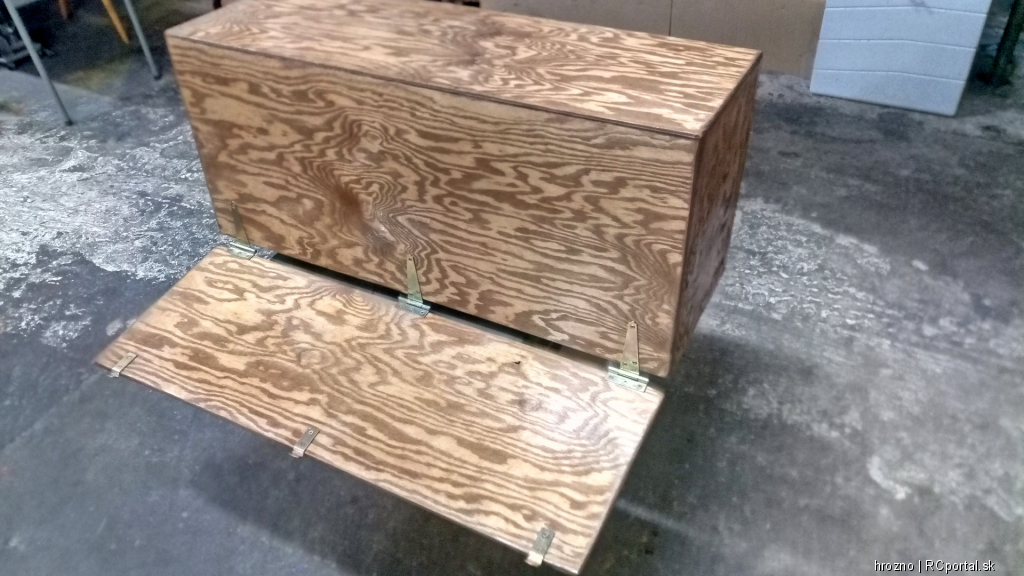

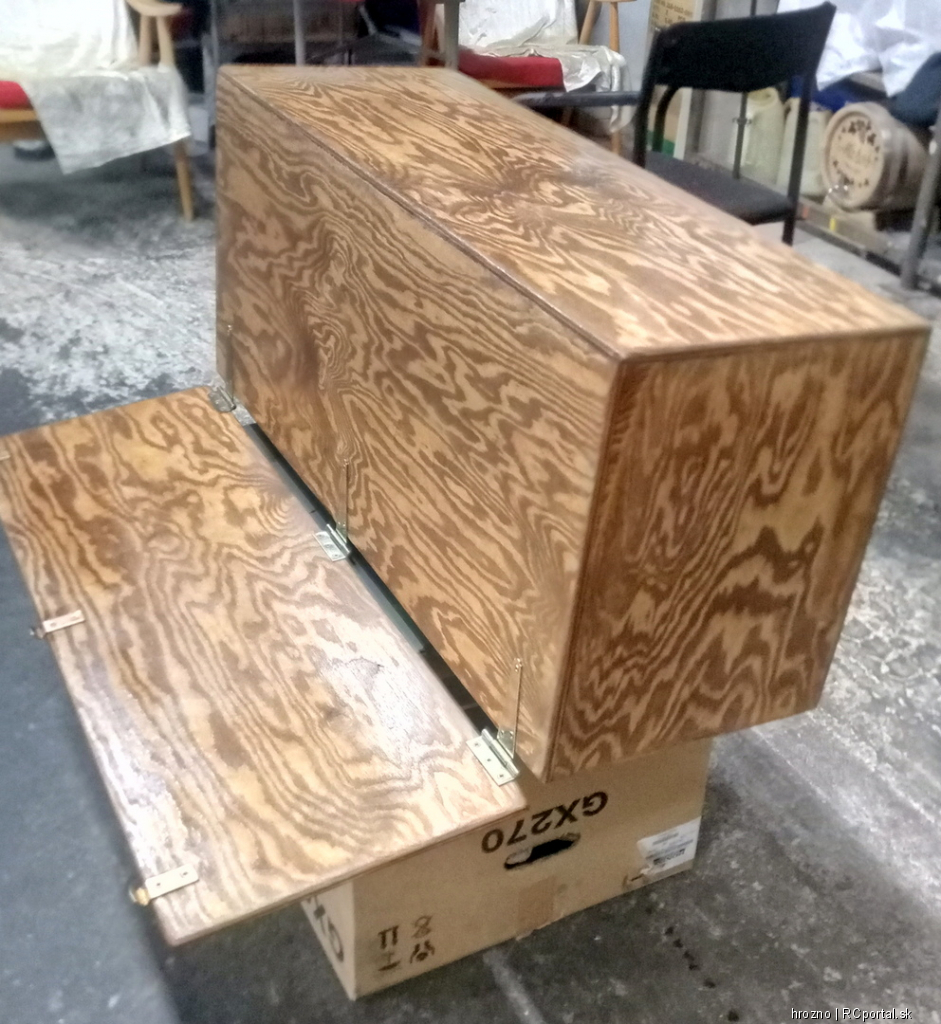

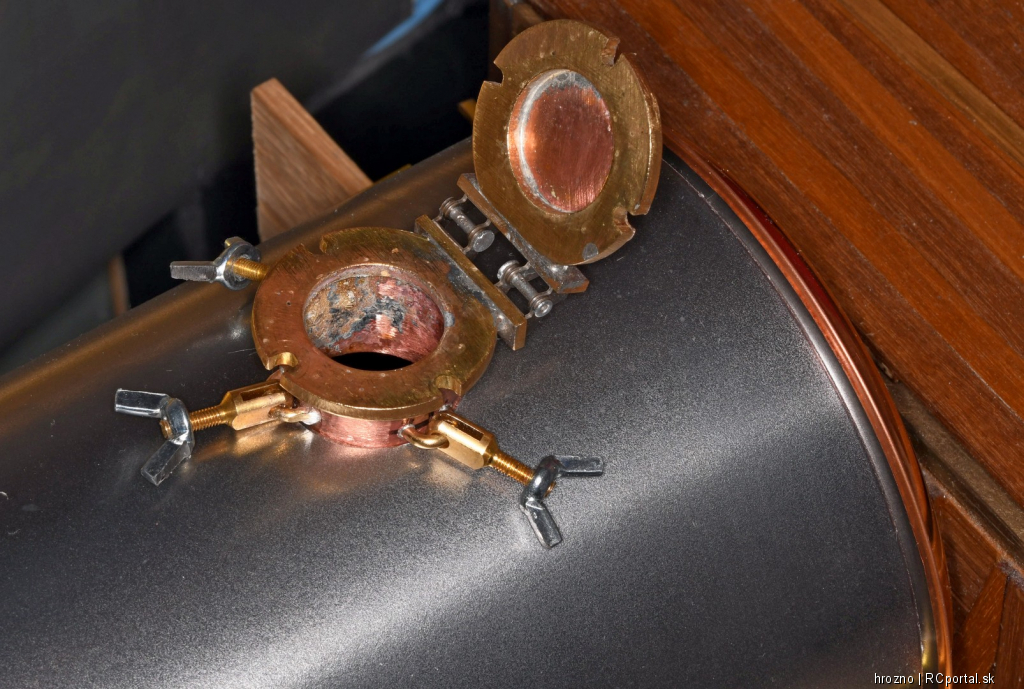

Aj na tomto projekte nastal nejaky posun. Z leteckej preglejky som si vyrobil krabicu na prenasanie tohto cirkusu Najprv morene moridlom (na obrazku) a nasledne lakovane lodnym lakom.   Z ocelovej dymovej rury, mosadznych profilov a duboveho dreva som vyrobil nadrz na vodu s usadenim na korbu auta.   Kazda nadrz musi mat napustacie hrdlo ako sa patri aj s uzaverom.   Nasledujuce zabery by mohli predstavovat aj steampunkovy zachod    A takto si to sedi na nadrzi (zatial nasucho)    |
|
|
Jan_B.cz modelár
Príspevkov: 182 Moje modely Poslať správu |
hrozno - když vidím tu ruční práci s kovem tak upřímně máte mé uznání kolego. Skvělá práce jak s materialem tak i se zvoleným modelem. Vše na co koukám na tomto modelu je super práce. Líbí se mi u jiných modelu jak zde na serveru tak i jinde na webu jak modely z plastu tak výrobky z 3D tisku,ale ruční práci s kovem jako je zde v tomto vláknu u tohoto modelu tak to obdivuji. Fakt skvělé. |
|
|
StefanAbel modelár
Príspevkov: 846 Moje modely Poslať správu |

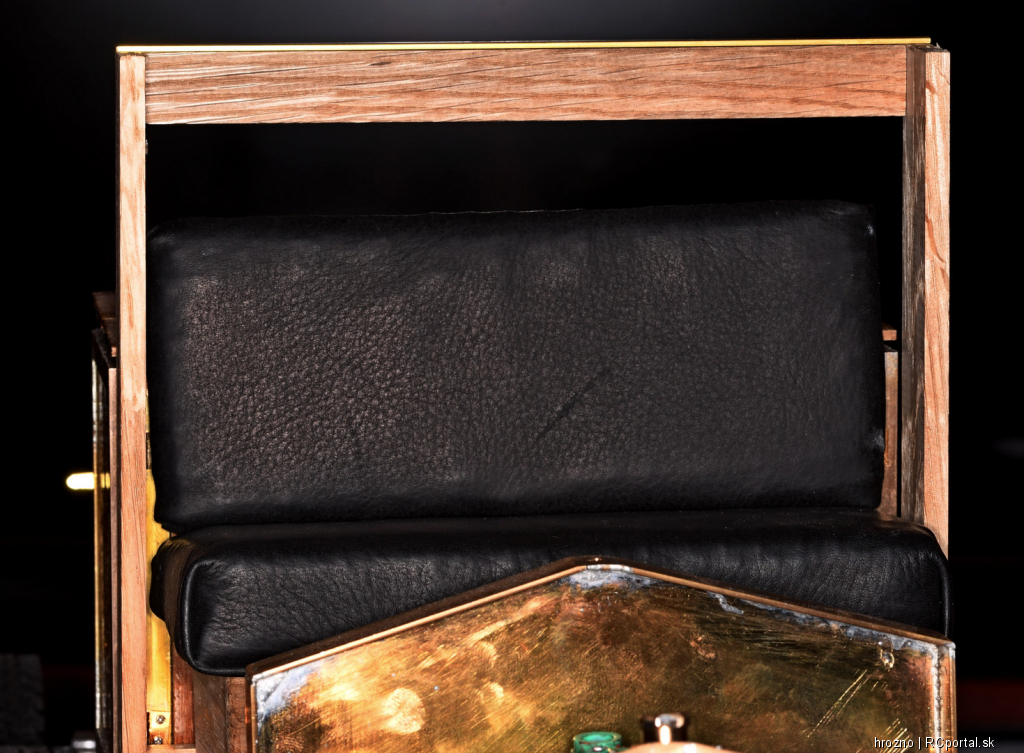

Nádherné rozprávkové auto bude to skvost ale škoda že si poťah sedadla neprešil ako u sedačky koženej bolo by to dokonalé ja som prešil dečku na motore V3S aj ked nerád šijem |
|
|
hrozno modelár
Príspevkov: 251 Moje modely Poslať správu |
Dakujem Vam chlapci, som rad, ze sa vam to paci.
No prezradim ti preco.... .... lebo ma to ani nenapadlo, Na tych vzoroch som to nevidel ale fotiek interieru je velmi malo, sedacka pacovneho auta pre robotnika (vodica), v tej dobe, boli radi, ze to nesoferuju na stojaka. Ale zamyslim sa.. |
|
|
hrozno modelár
Príspevkov: 251 Moje modely Poslať správu |

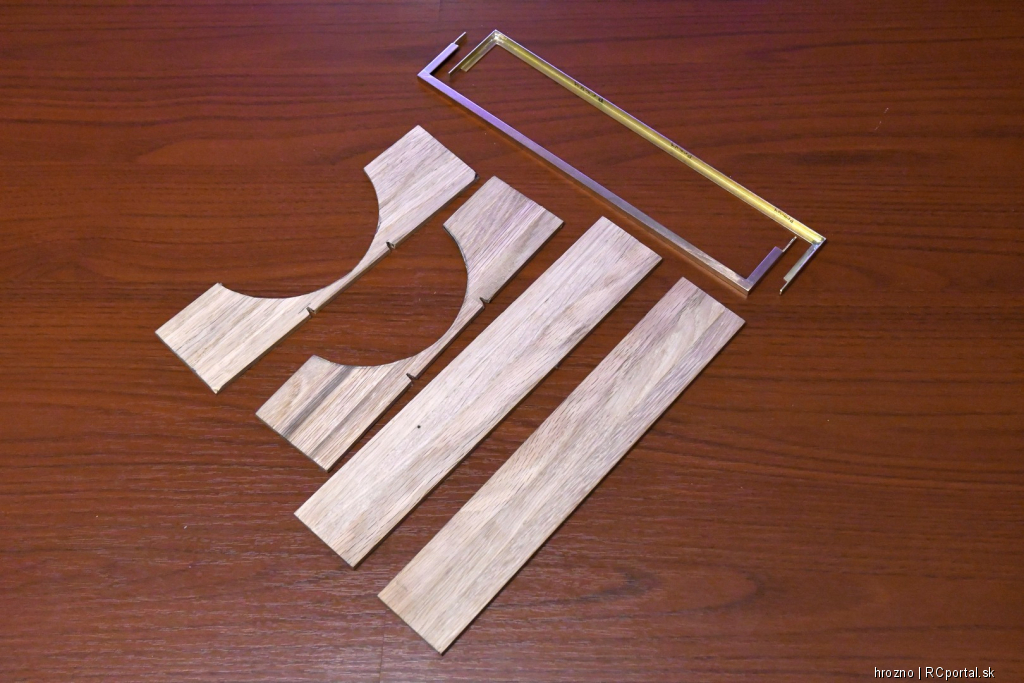

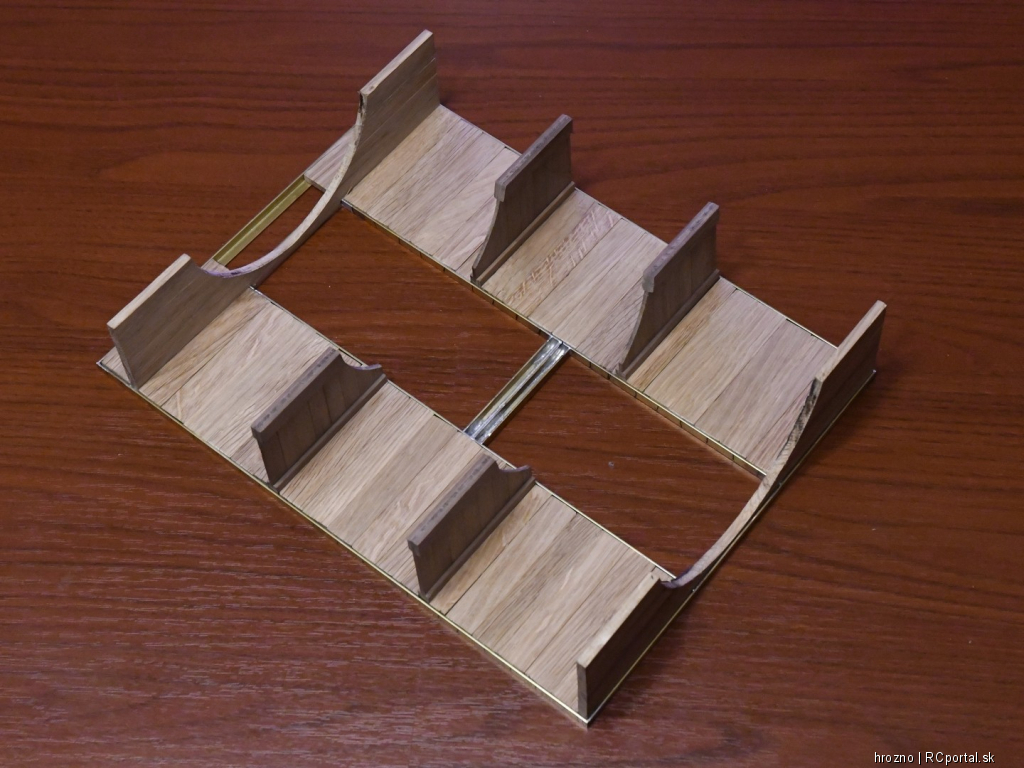

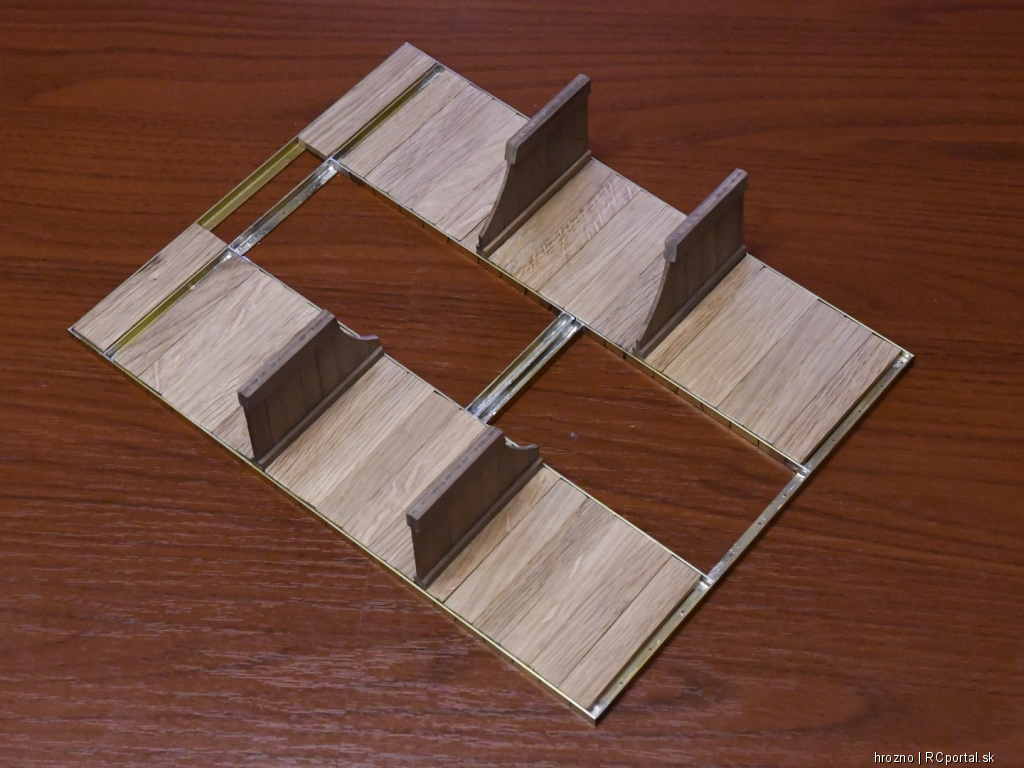

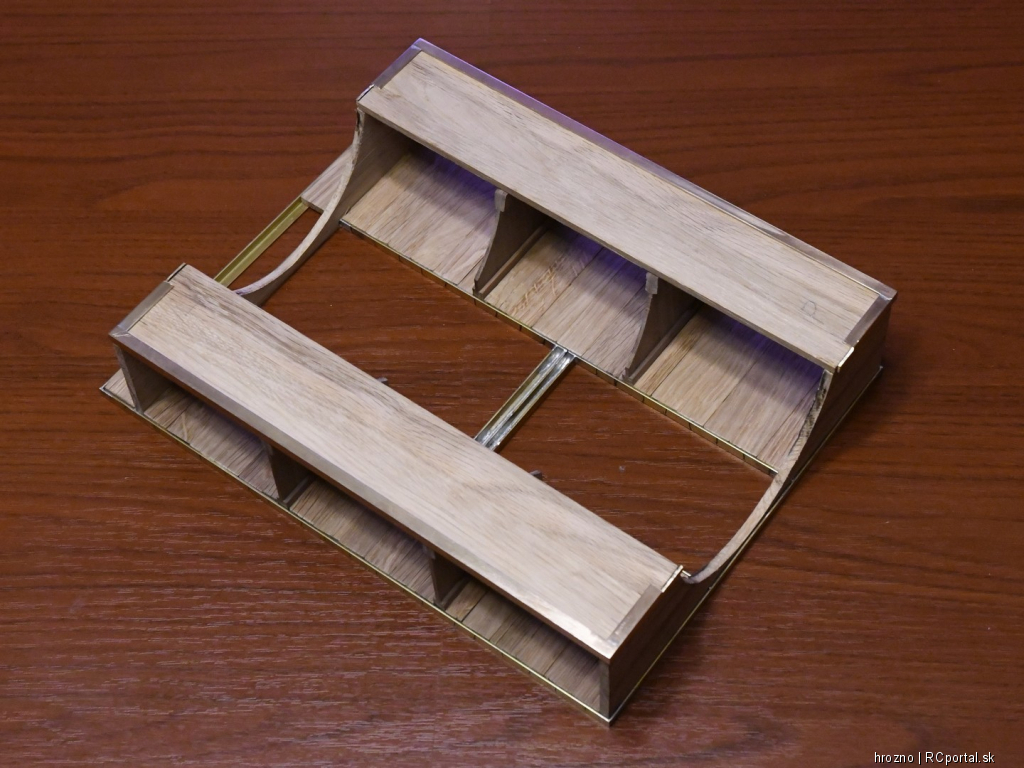

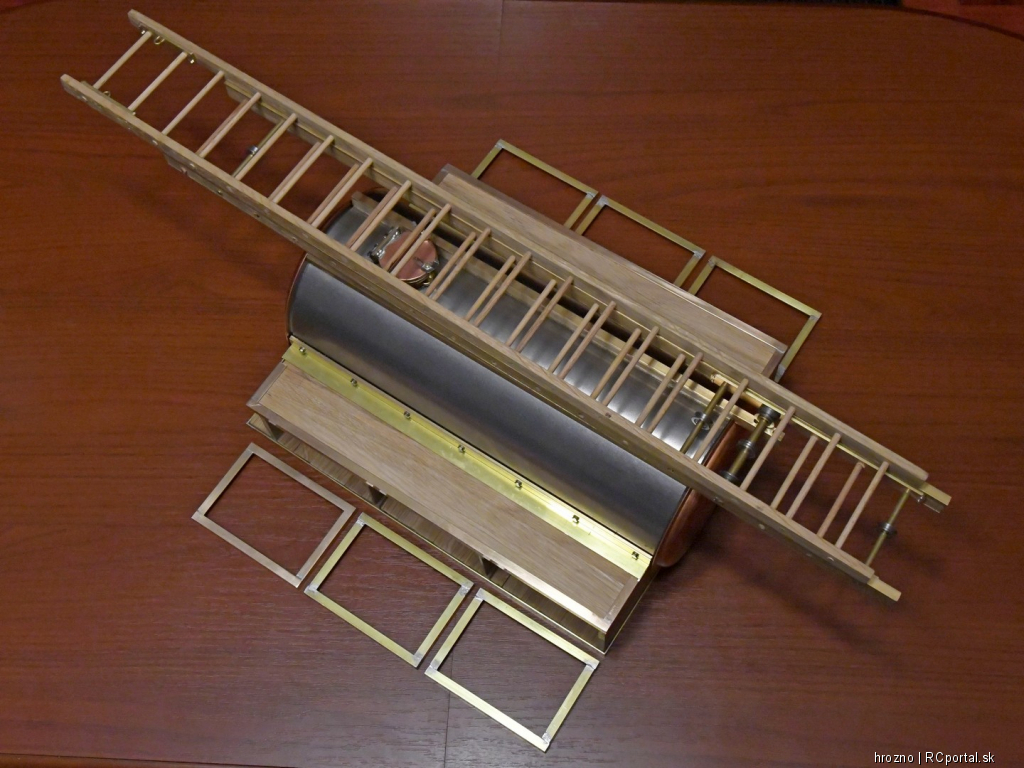

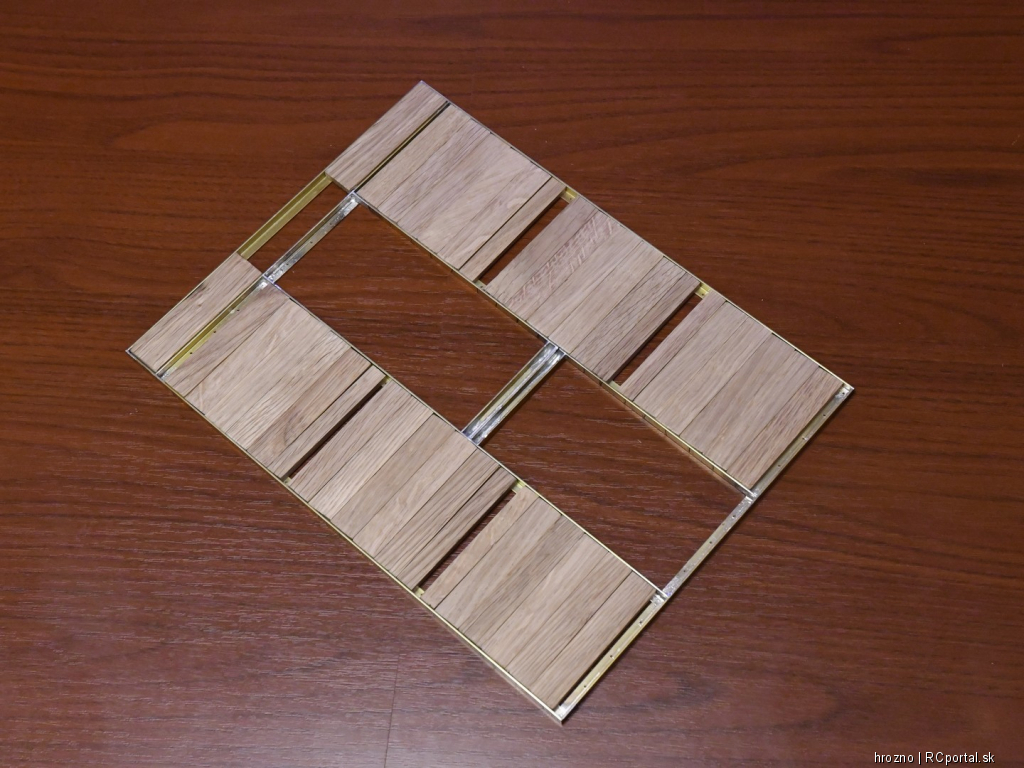

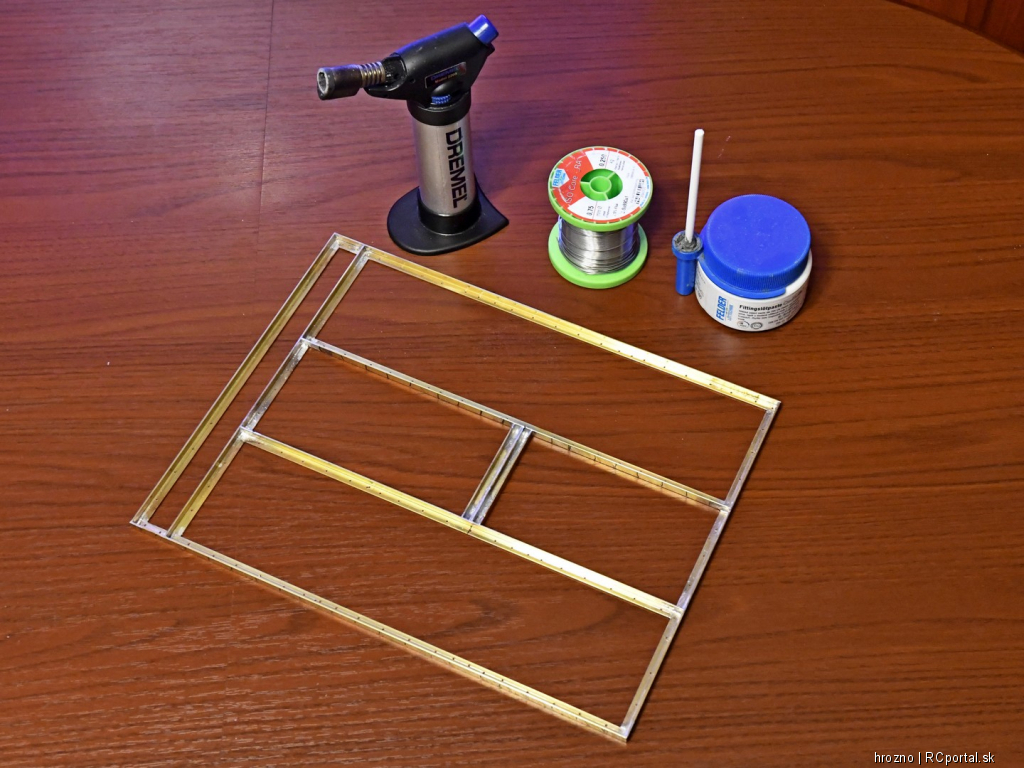

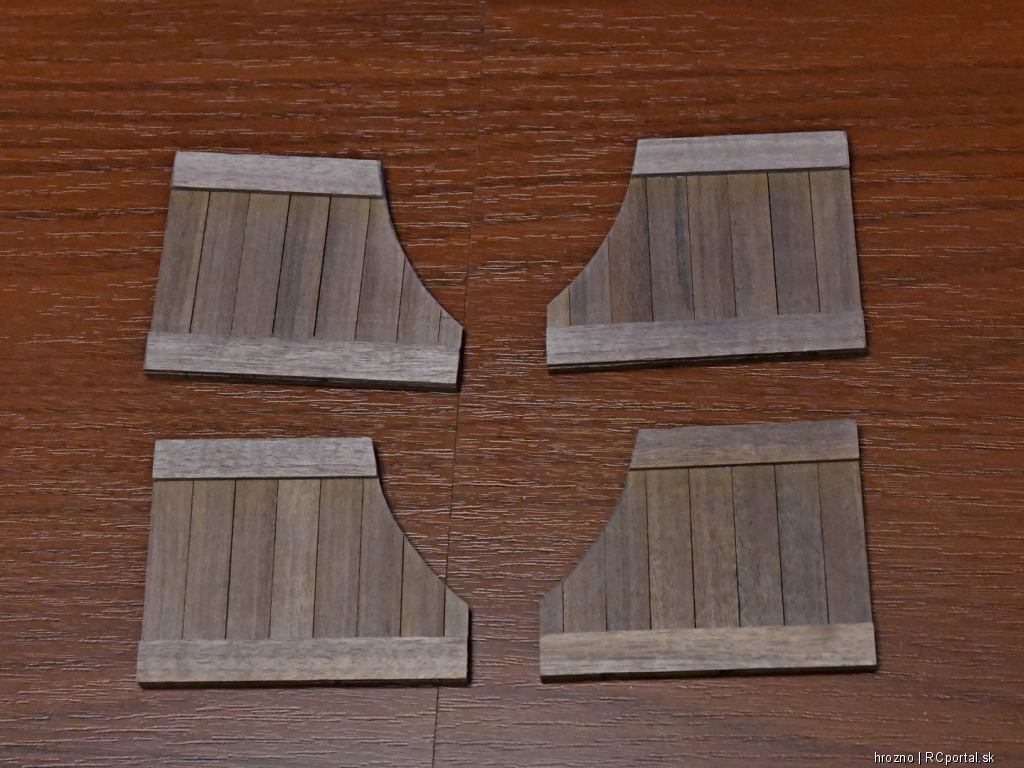

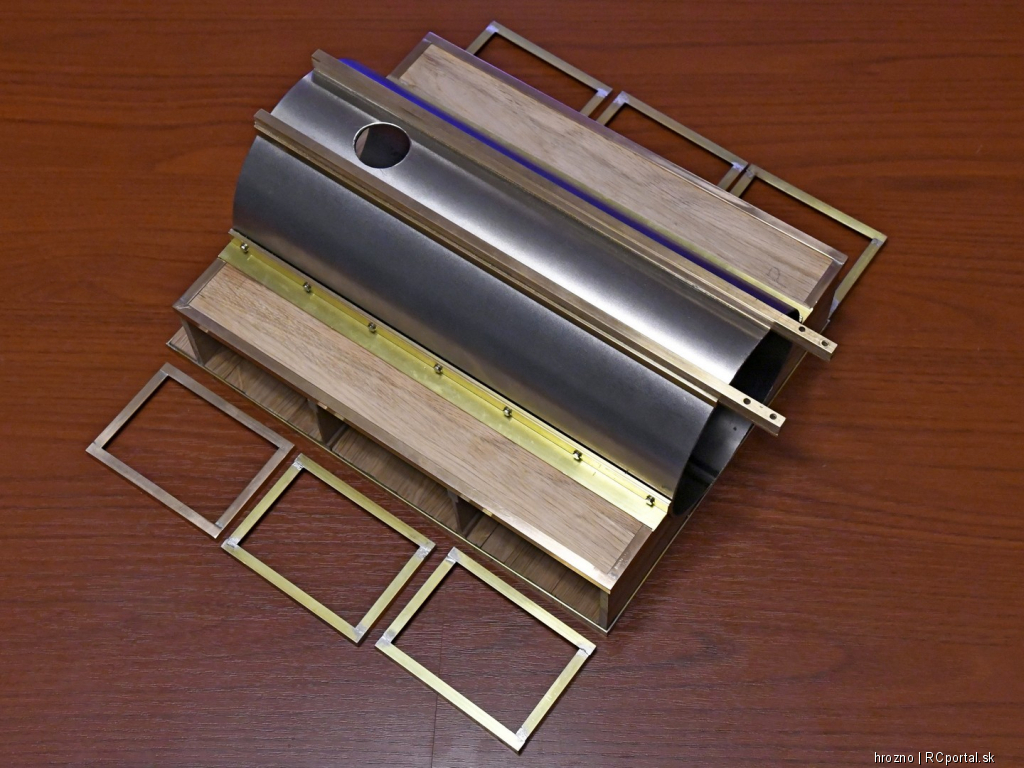

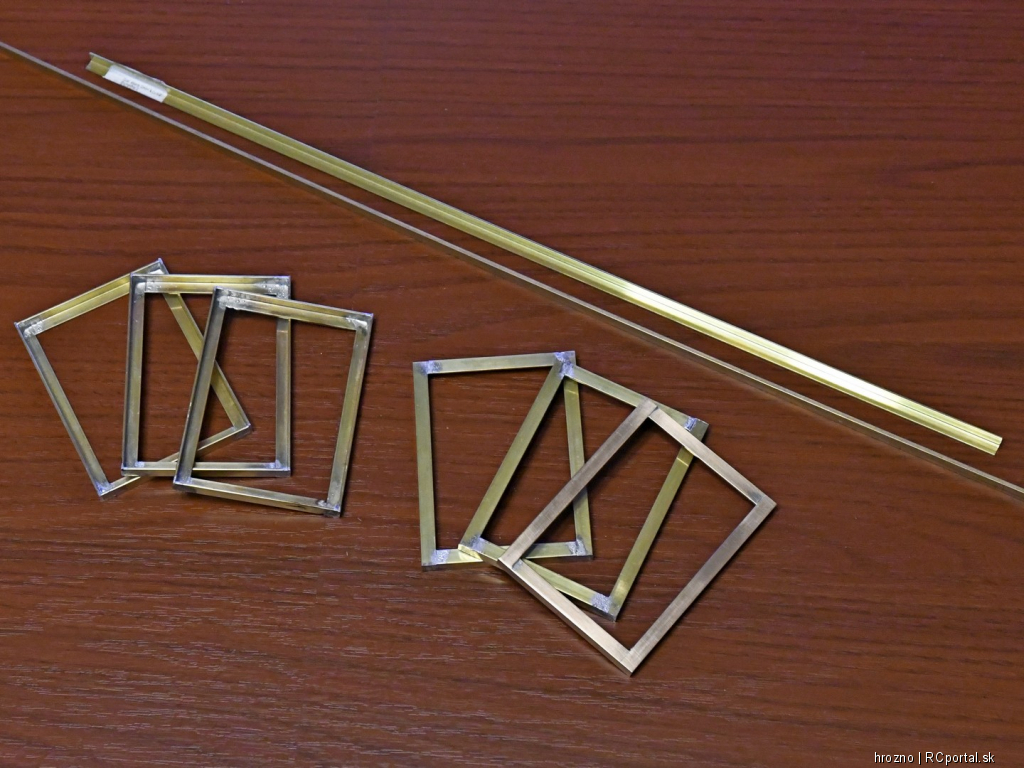

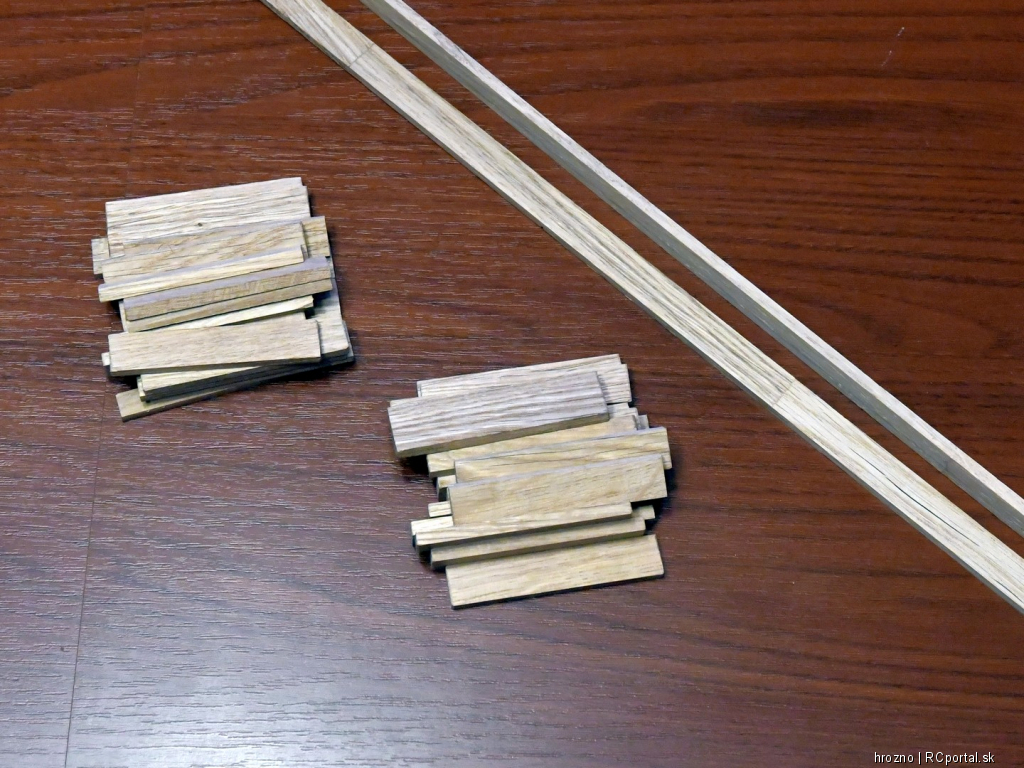

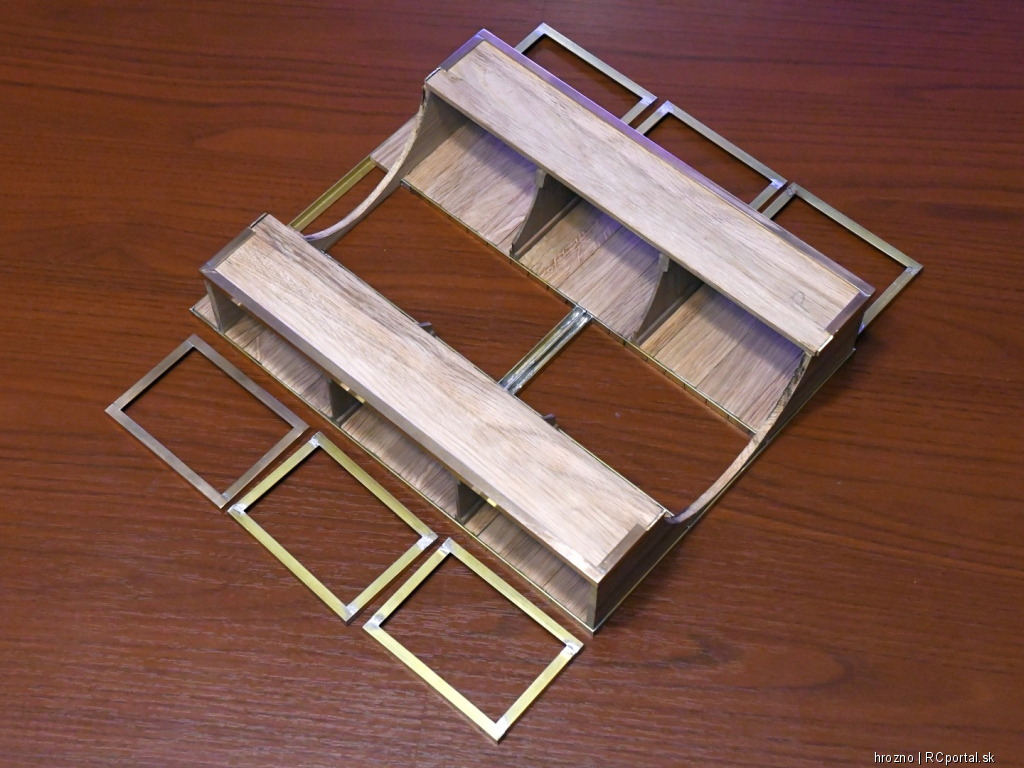

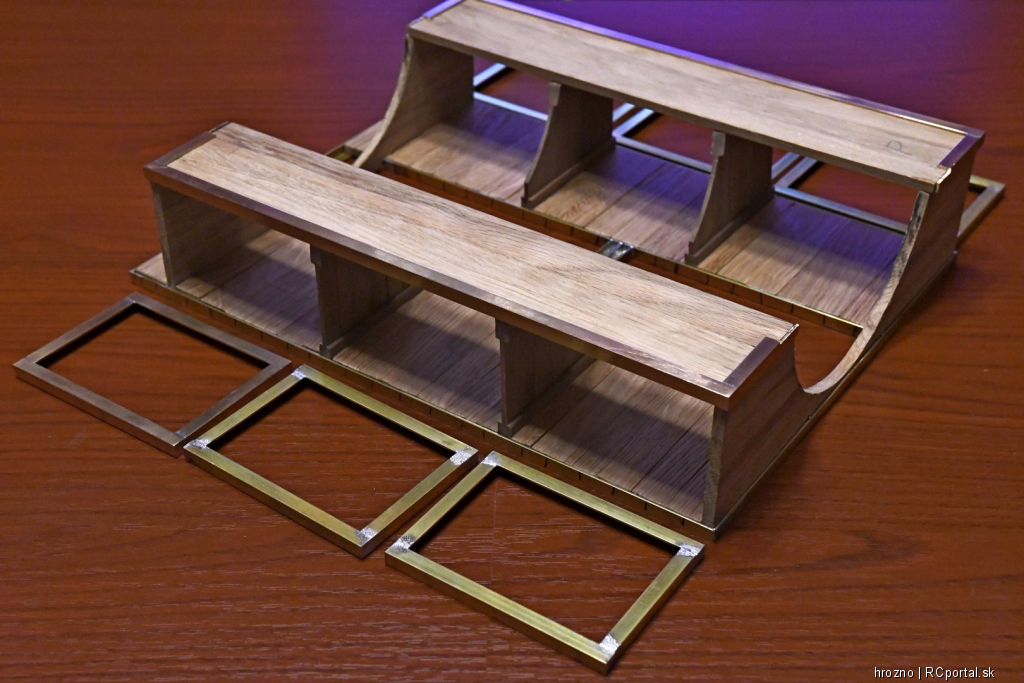

Opat nam cas postupil o mesiac. Vianoce vsetkeho druhu su za nami (este nejake aj pred nami). Vacsina zakladnych dielov nadstavby a vydreva je hotova.       Nasledne som to poskladal ako stavebnicu, len tak na sucho.          A posledna fotka len tak pre radost.  A bude nasledovat lestenie a skrutkovanie toho vsetkeho spolu. A keby ste sa cudovali, co je to za modry odlesk na niektorych fotkach, tak ten je od televizora. |
|
|
Pancer modelár
Príspevkov: 626 Moje modely Poslať správu |
Veľká paráda. |
|
|
pera2008 modelár
Príspevkov: 2548 Moje modely Poslať správu |
tesim sa na vysledok. super sa s tym hrajes |
|
|
misho222 modelár
Príspevkov: 1964 Moje modely Poslať správu |
teraz bez srandy, chcem potom vidieť ako postavičky čerpajú vodu a hasia požiar  |
|
|
hrozno modelár
Príspevkov: 251 Moje modely Poslať správu |
No to mi ani nepripominaj. Zohnat postavicky v tejto mierke je fakt problem. Pol chlapa z vnutornostami vonku, kozatu zensku, ufona ziadny problem v mierke1/10. Ale obycajneho vojaka alebo poziarnika to je fakt uloha pre policajneho detektiva. A ked ho zozenies zistis ze 4 poziarnici stoja rovnako ako cele auto.  |
|
|
pepe206 modelár
Príspevkov: 597 Moje modely Poslať správu |
bez striekajucej vody to nepojde, postavicky asi kuknut pre 3D tlac a pripadne ich doupravit |
|
|
StefanAbel modelár
Príspevkov: 846 Moje modely Poslať správu |
Ahoj Peter Ty by si potreboval asi 17m cm figurínu hasiča aký je v "Postřižinách " škoda že je covid možno by sa taká figurka dala kúpiť v hračkárstve ale ju vymodelovať hlava krk dlane čižmy a trup spojiť drôtom aby sa dali ohýbať končatiny a obliec to plus detaily a hotovo ja som si spravil takto piráta a vestu mal spravej kože aj klobúk 0,5 mm hrubej a pero v klobúku som ukradol andulke ked na švagrina nevidela ak sa budem nudiť tak TI toho hasiča spravím ?!?!?! 3D figurka je sice fajn ale figurína musí mať oblečenie a to z látky inak to neni ono opasok z kože v m 1:10 Ale najprv musím dokončiť toto   |
