Su 29 34%

Pridané: 3. 2. 2013 o 20:43 | ID článku: CLA160 | Zobrazenia: 13883x | Komentárov: 28 | Autor: Juraj

Môj nový projekt ,s návrhom konštrukcie som začal asi pred rokom.

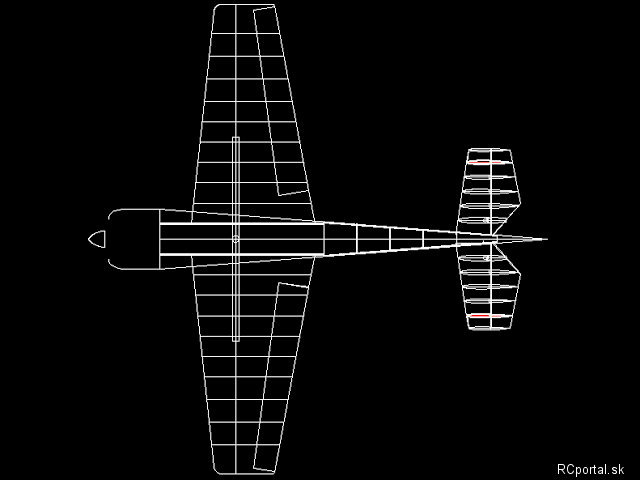

Model bude mať rozpätie 2750 mm, dĺžku 2580 mm, pohon 100-120ccm
predpokladaná váha 13-14kg

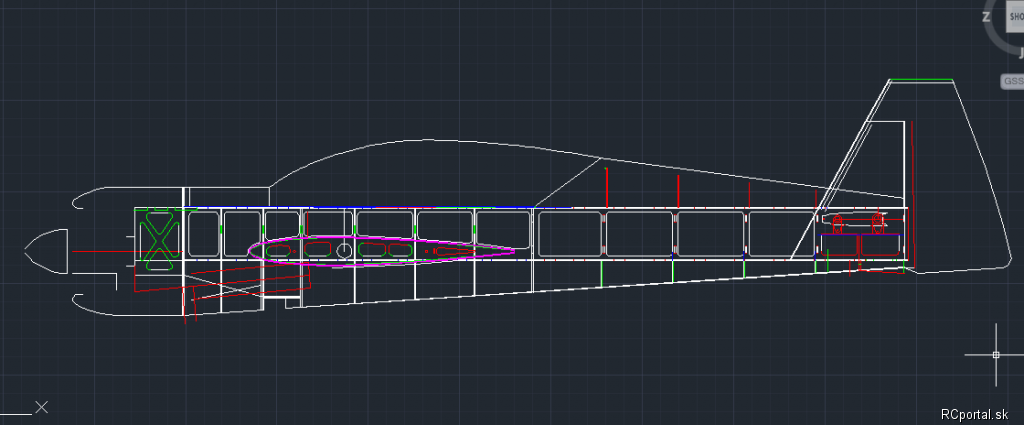

tento raz som to skúšal kreslit aj v 3D

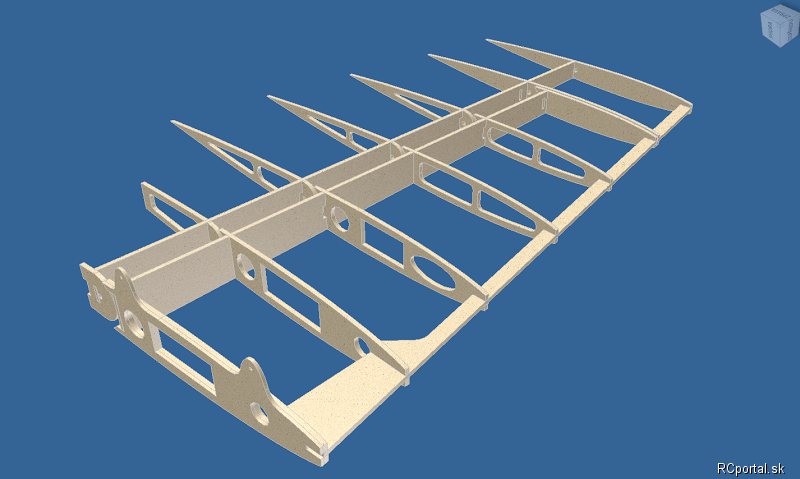

Výškovka

Zobraziť pokračovanie

1 2
Autor Správa
Juraj
modelár

Príspevkov: 147

Moje modely
Poslať správu
Autor: Juraj Správa zaslaná: 4. 2. 2013 o 18:23

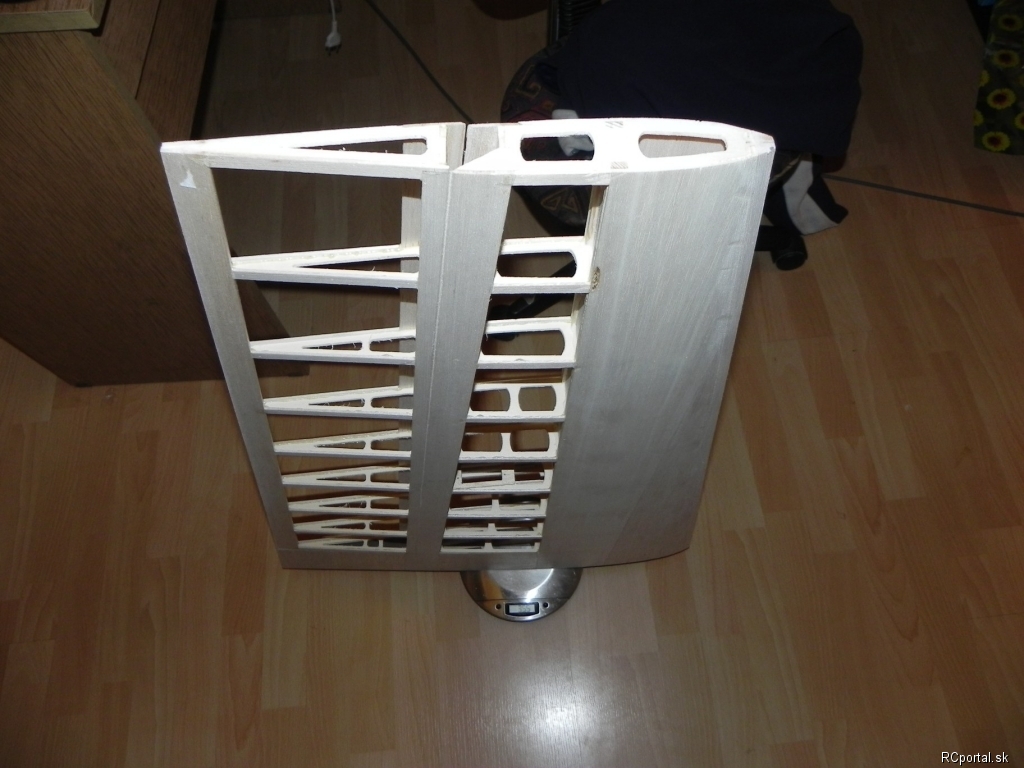

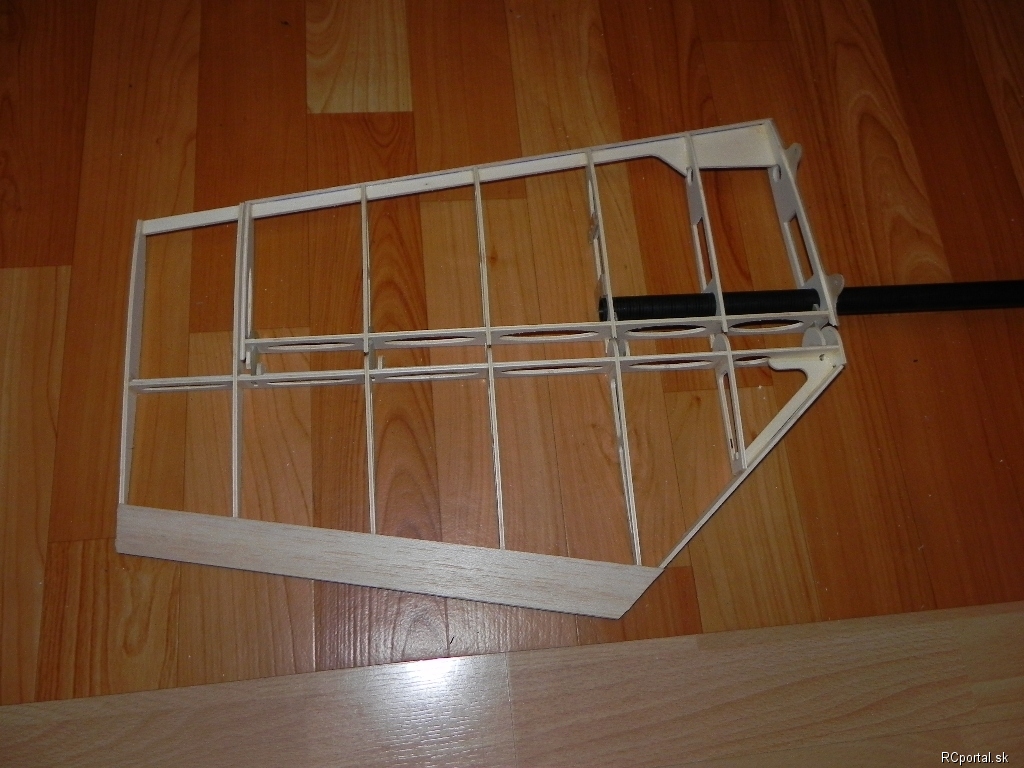

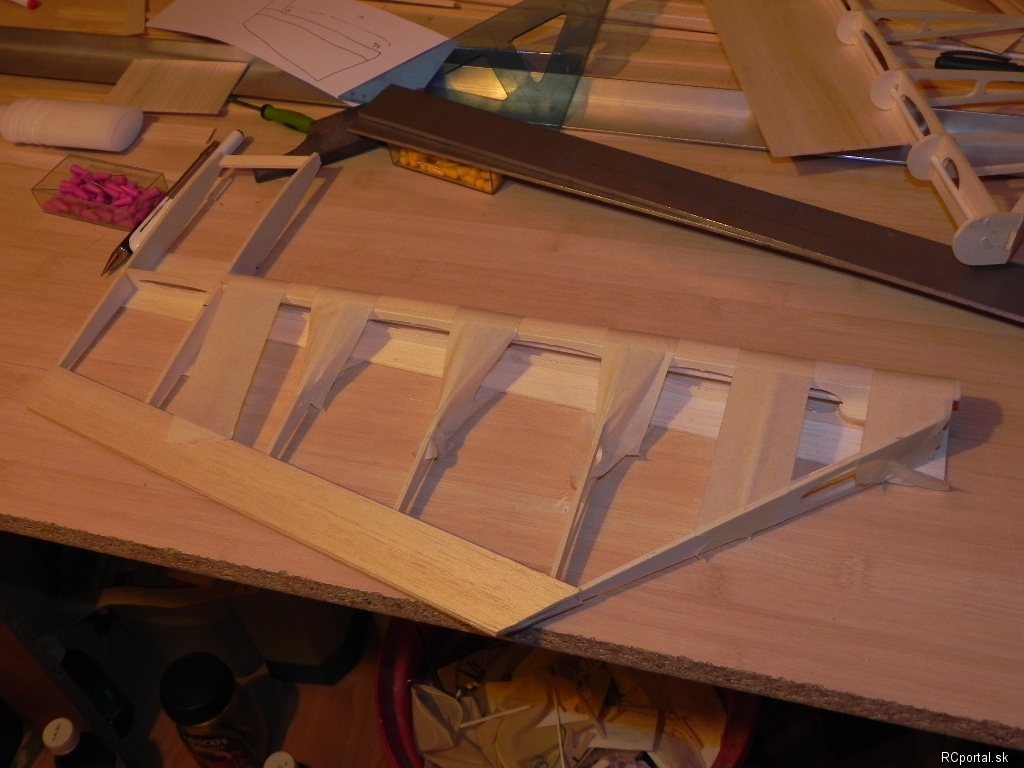

Smerovka

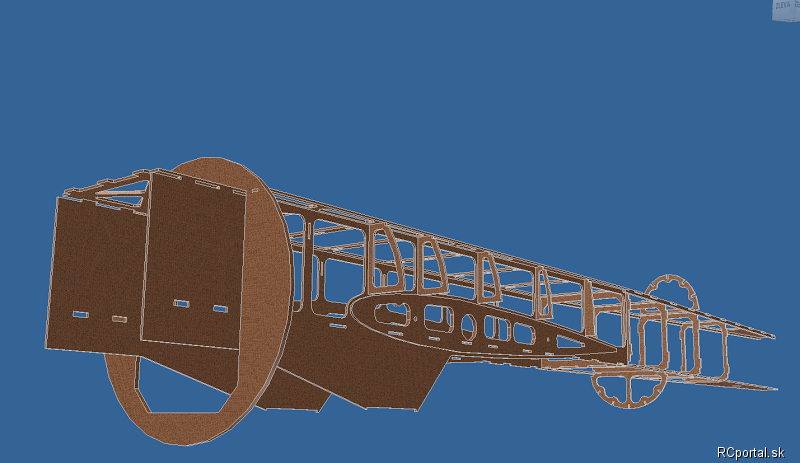

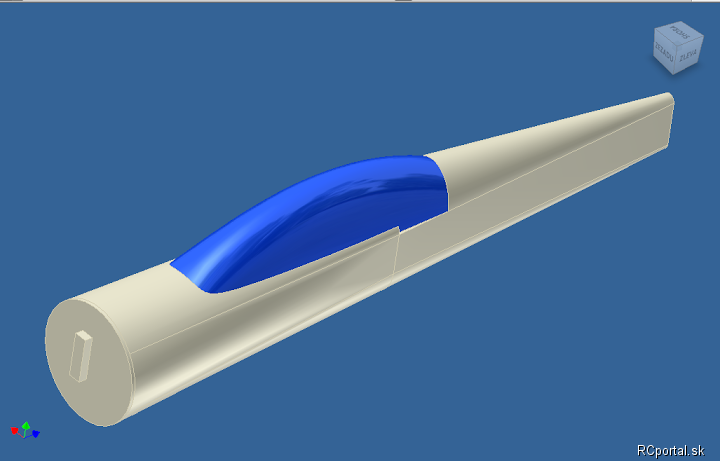

Trup
Bydlisko: Letanovce ( 41 rokov )
lv
modelár

Príspevkov: 2802

Moje modely
Poslať správu
Autor: lv Správa zaslaná: 4. 2. 2013 o 19:36
Tá smerovka je malá
Bydlisko: Trenčianska Turná ( 58 rokov )
Juraj
modelár

Príspevkov: 147

Moje modely
Poslať správu
Autor: Juraj Správa zaslaná: 4. 2. 2013 o 20:17
Je akurát , už robým na nej balzový potah ,keď sa ukáže pri nejakých obratoch malá neni problém zrobyt večšiu
Bydlisko: Letanovce ( 41 rokov )
mac
modelár

Príspevkov: 940

Moje modely
Poslať správu
Autor: mac Správa zaslaná: 4. 2. 2013 o 21:27
Na kridle si mohol pouzit taku istu hlavnu stojinu so zastrcenymi rebrami, len pevnejsiu, ako mas pred kridelkom a na to len polozit nosniky. Kridelko bude zavesene na hornom potahu?
Juraj
modelár

Príspevkov: 147

Moje modely
Poslať správu
Autor: Juraj Správa zaslaná: 5. 2. 2013 o 00:09
Stojina medzi nosníkmy je len tam nieje nakreslena a ano krídelko má záves na vrchnej strane potahu.
Bydlisko: Letanovce ( 41 rokov )
Juraj
modelár

Príspevkov: 147

Moje modely
Poslať správu
Autor: Juraj Správa zaslaná: 5. 2. 2013 o 18:38

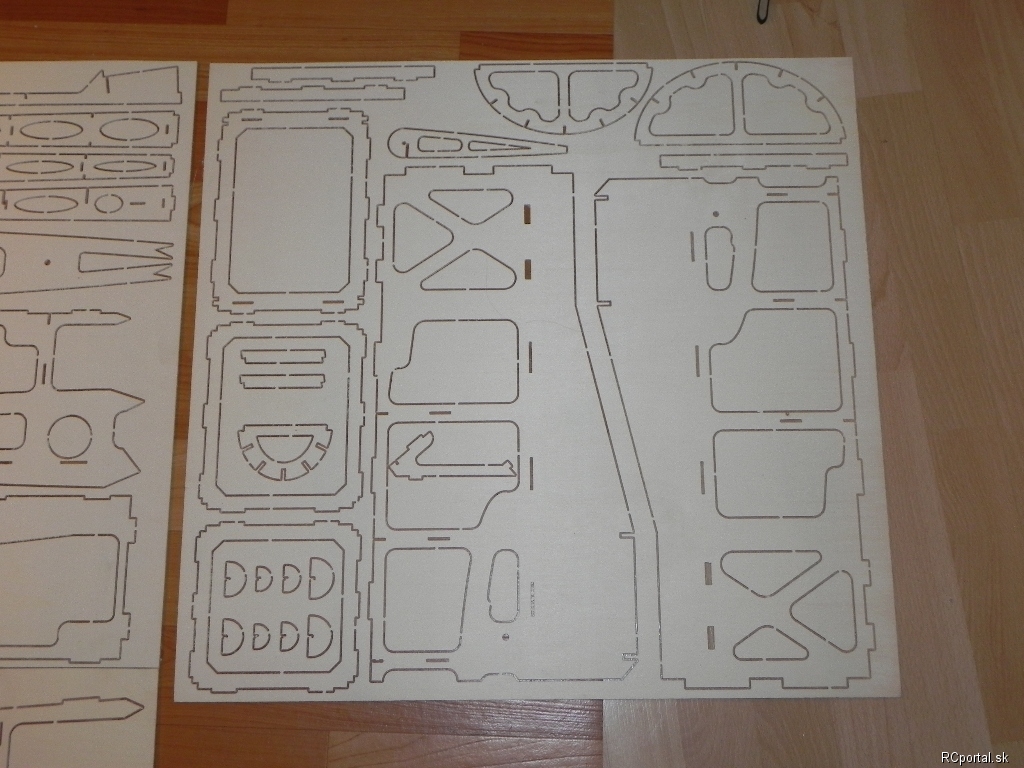

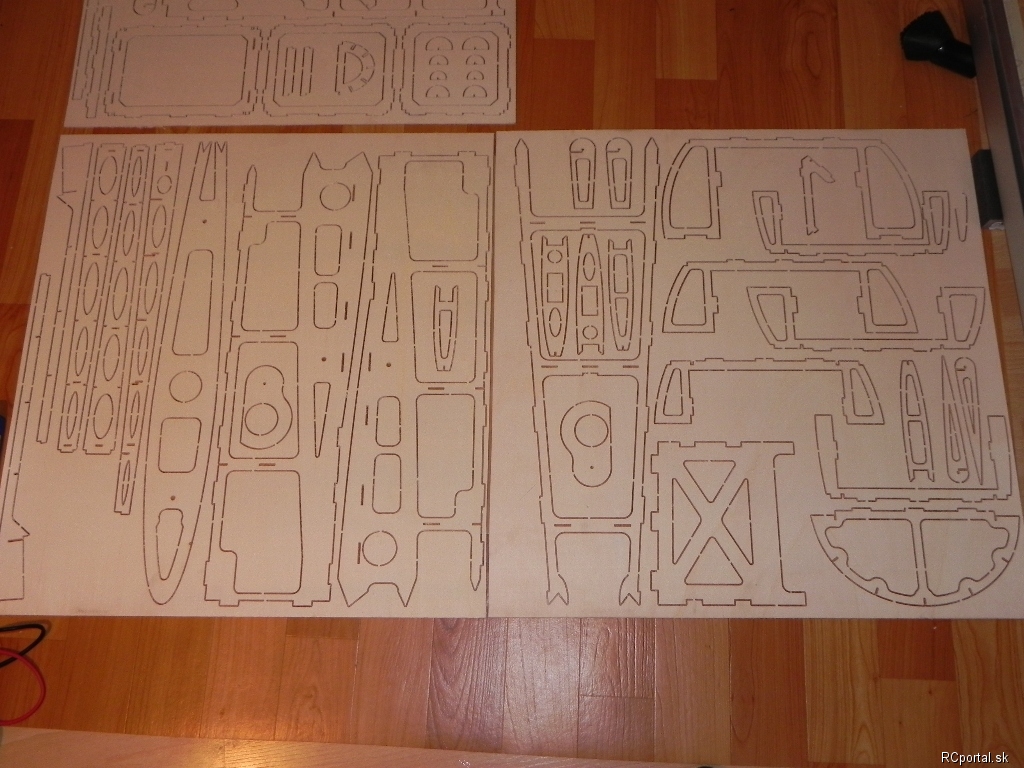

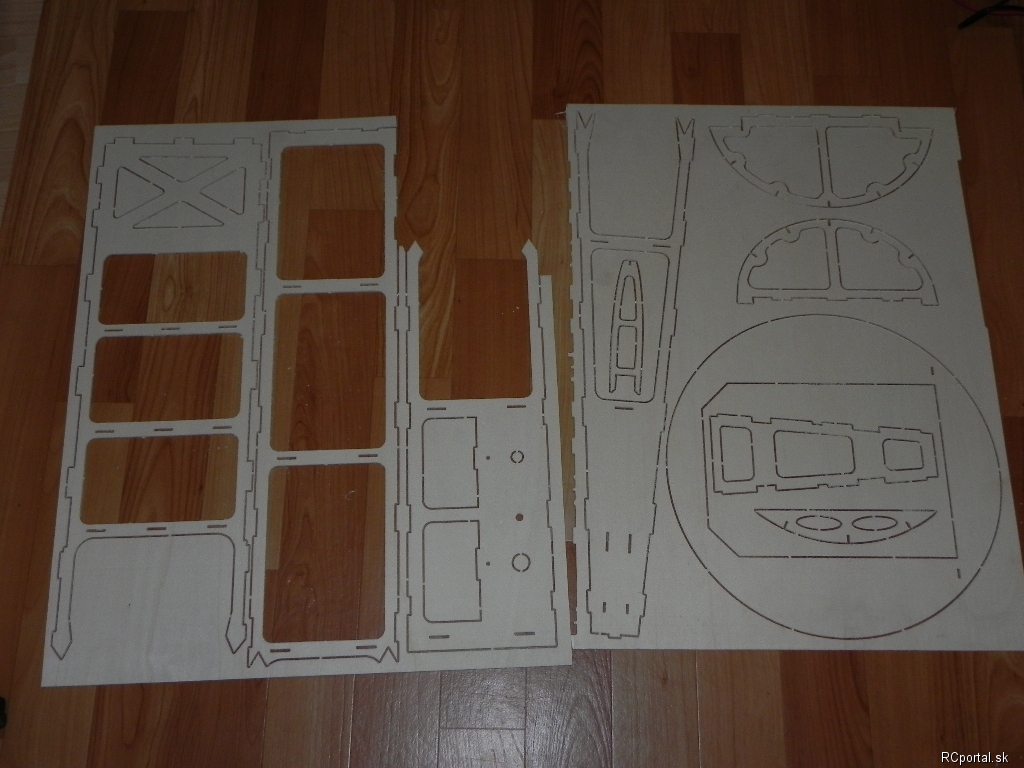

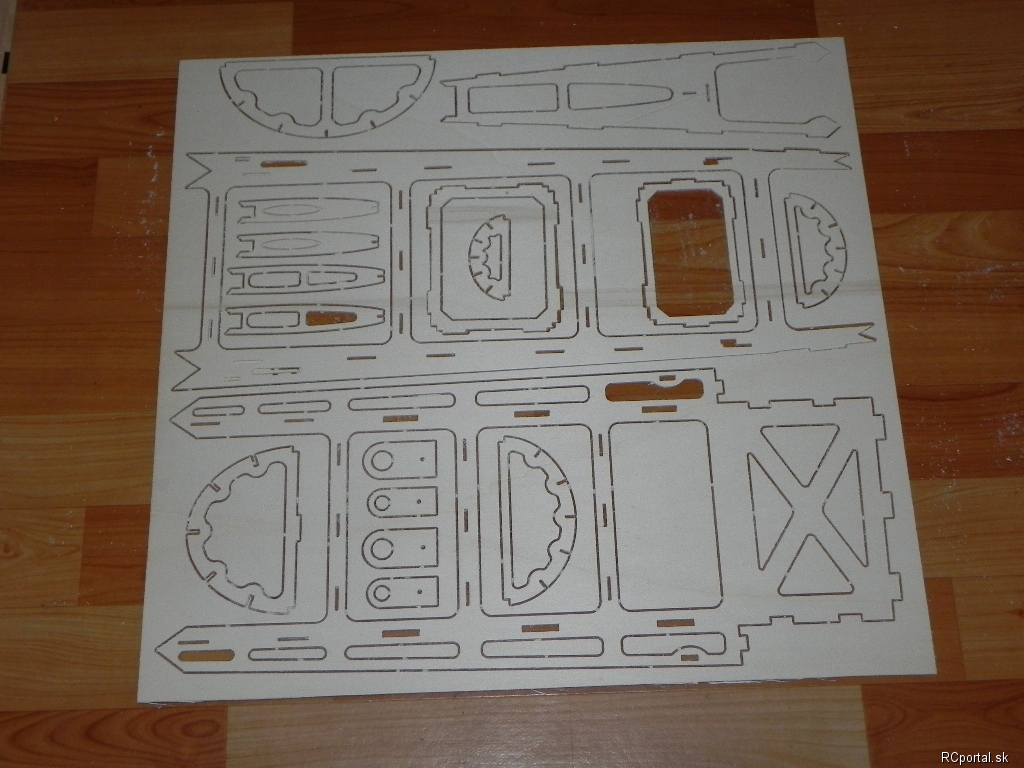

Pláty 640x620


Bydlisko: Letanovce ( 41 rokov )
mac
modelár

Príspevkov: 940

Moje modely
Poslať správu
Autor: mac Správa zaslaná: 5. 2. 2013 o 19:24
Juraj:
ano krídelko má záves na vrchnej strane potahu.


A preco, ved akrobat lieta tolko na chrbate ako na bruchu? Ak si to myslel koli aerodynamike.. Pekne, vyzera rozumne dimenzovane, dobra vaha..
Juraj
modelár

Príspevkov: 147

Moje modely
Poslať správu
Autor: Juraj Správa zaslaná: 5. 2. 2013 o 19:53
Mne sa tento pánt neak zapáčil, je ako u kompozitových modeloch, pánt je vlastne otrhova tkanina medzy dvoma 1mm balzami , zo spodu krýdla je len 3-4mm mezera , to robý to hvýzdanie pri výkrutoch
tu je krýdlo s 2m modelu
Bydlisko: Letanovce ( 41 rokov )
bobek
modelár

Príspevkov: 29

Moje modely
Poslať správu
Autor: bobek Správa zaslaná: 8. 2. 2013 o 11:03
Robota krásna. Pravopis zúfalý
Juraj
modelár

Príspevkov: 147

Moje modely
Poslať správu
Autor: Juraj Správa zaslaná: 12. 2. 2013 o 20:39
Duplované diely lepené epoxidom so 110 tkaninou

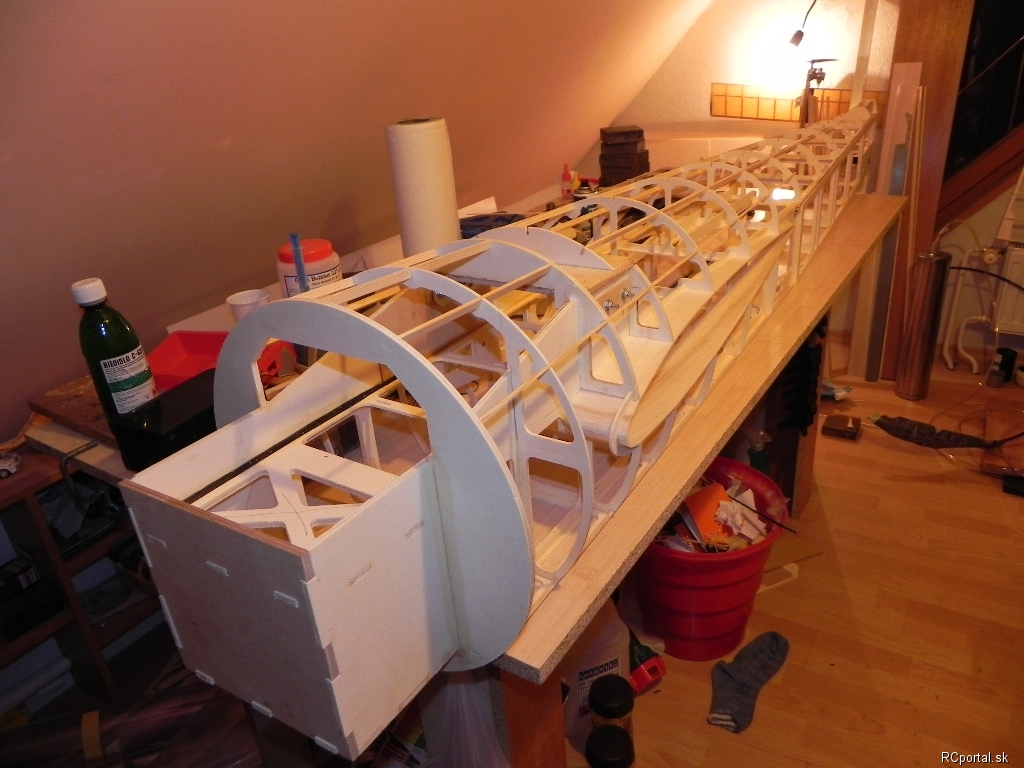

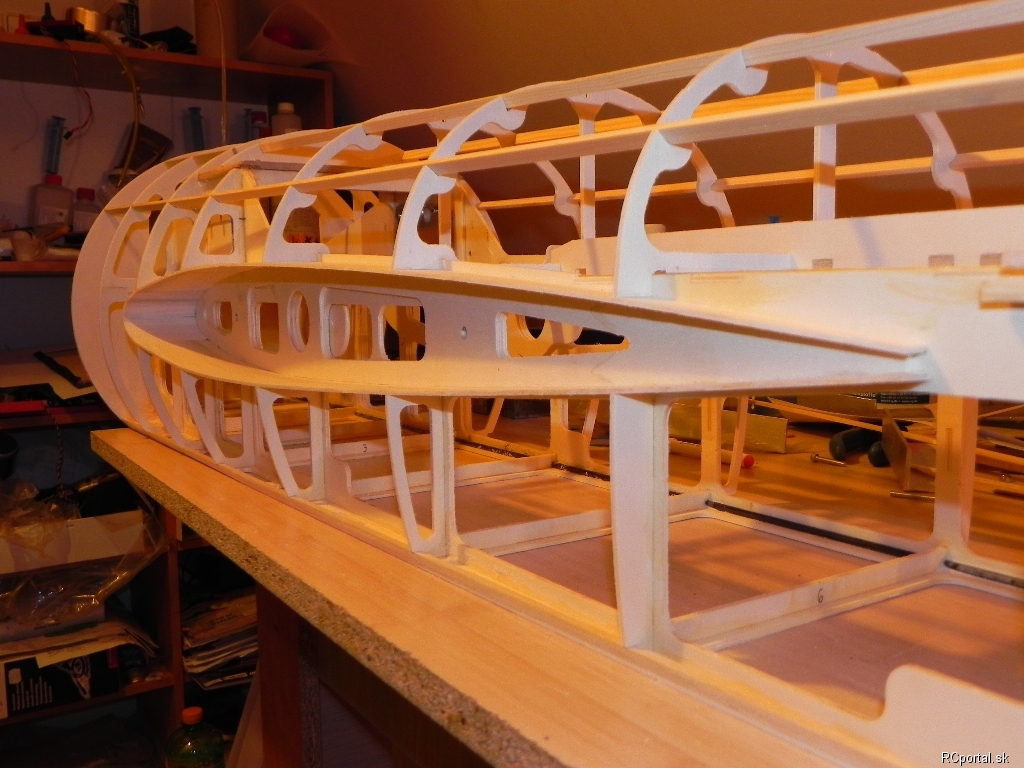

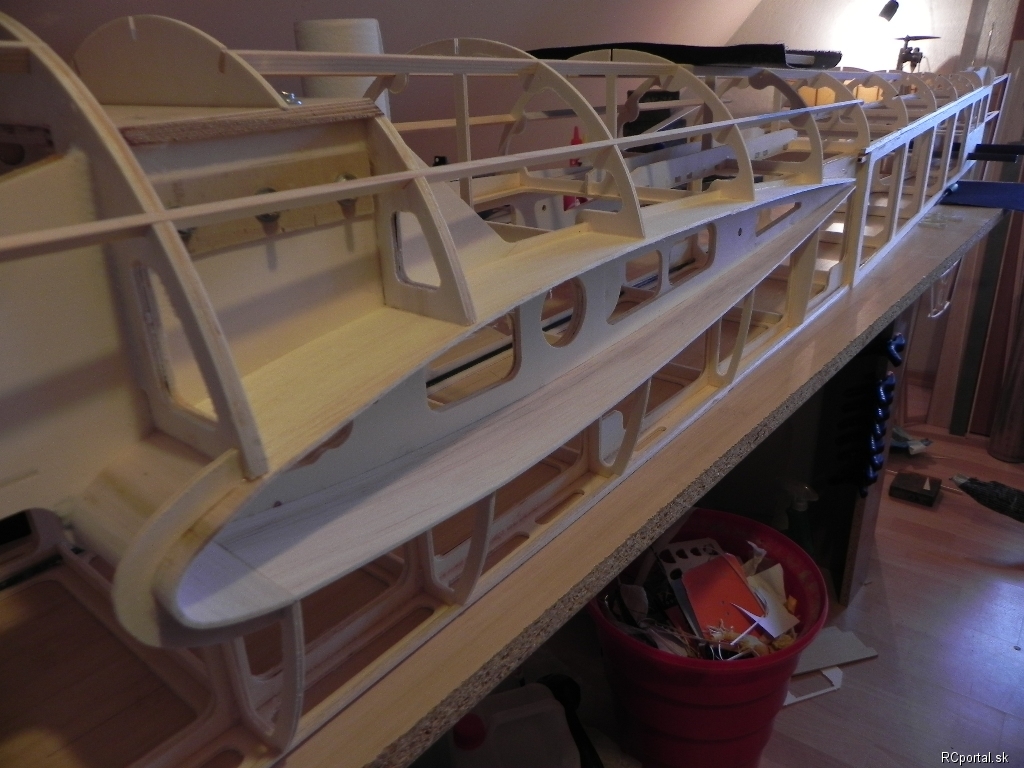

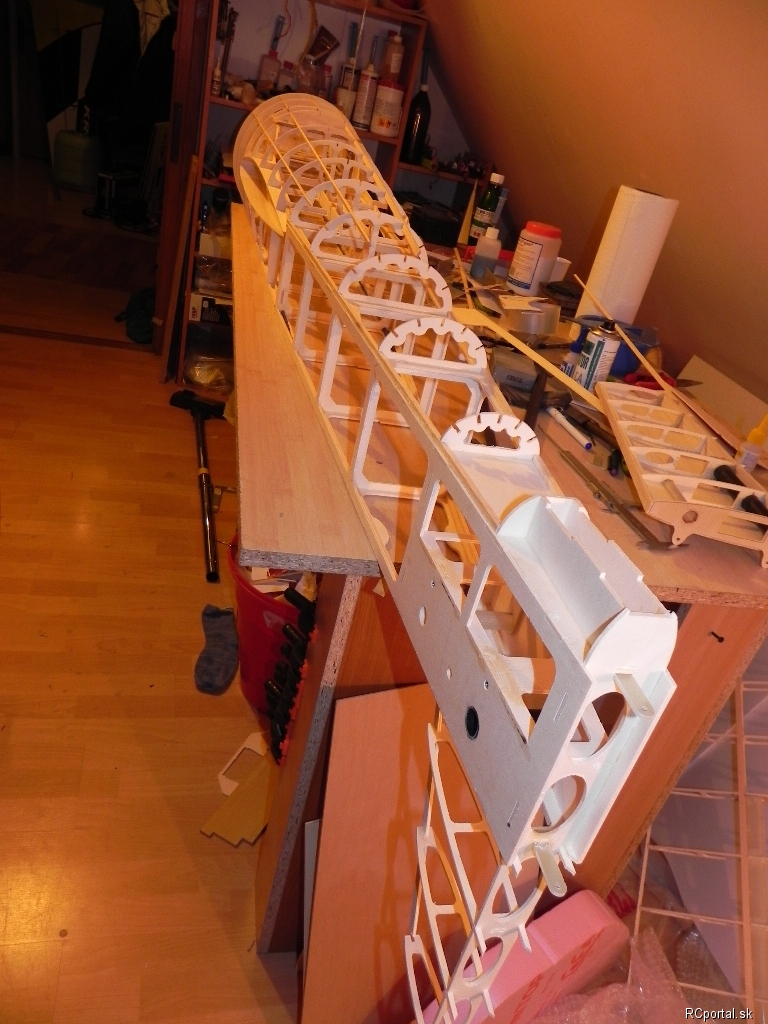

Nasucho zložená predná časť trupu


Motorový kryt ,olaminované 2x 110 tkaninou
Bydlisko: Letanovce ( 41 rokov )
veka
modelár

Príspevkov: 906

Moje modely
Poslať správu
Autor: veka Správa zaslaná: 15. 2. 2013 o 13:16
Možeš technicky zdovodniť použite skelnej tkaniny medzi plátmi preglejky? Má to byť niečo ako armatúra v betonovej podlahe .. ? Alebo je to sklo z vokajšej strany preglejkových plátov?

Ten kryt bude po likvidácii polystyrénu dodatočně vyztužený z vnútrra?

veka
Bydlisko: Bohumileč 15, Pardubice,CZ ( 65 rokov )
Juraj
modelár

Príspevkov: 147

Moje modely
Poslať správu
Autor: Juraj Správa zaslaná: 15. 2. 2013 o 19:42
Tá tkanina je použitá len na spevnenie motorboxu a podvozku, nárast hmotnosti je minimálny, topol sa mi zdá byt nejako mäkký. Mot. kryt je kopito budem robit negatívnu formu.
Bydlisko: Letanovce ( 41 rokov )
veka
modelár

Príspevkov: 906

Moje modely
Poslať správu
Autor: veka Správa zaslaná: 16. 2. 2013 o 00:44
Juraj:
Tá tkanina je použitá len na spevnenie motorboxu a podvozku, nárast hmotnosti je minimálny, topol sa mi zdá byt nejako mäkký. Mot. kryt je kopito budem robit negatívnu formu.

... aha zpevnenie.No ja by som to sklo tam nedal, ale ked vravíš že to spevní, tak spevní, no.

Myslím , že keď dochádza k deštrukcii vrstvenej súčiastky, tak sa ako prvá prvá poruší vrstva, čo má menšiu prietažnost (preglejka) a až potom dojde k poškodeniu pružnejšieho prvku ( sklo) .
V praxi to vyjde skoro nastejno,akoby tam ten pružný prvok nebol.

Niečo iné by bolo, ak by si preglejku vyztužil uhlíkom...lebo drevo a uhlík majú skoro stejný koeficient prietažnosti a budú prenášať zataženie spolu, až do konečnej deštrukcie.
Ked už kombinovat rozne materiály ,tak nech maú podobné deformačné charakteristiky ( predlženie, kontrakcia) i ked ich pevnosť, vztiahnutá k prierezu je rozna.

Druhá vec je, že to pcháš medzi preglejky. Umiestńuješ tu handru prakticky do neutrálneho vlákna, ktoré je schopné preniesť len ťahové zataženie.
Ohyb , tlak a krut už nezvláda.... maximálne napatie pri namáhaní ohybom,tlakom či krutením je v krajných ( vonkajších) vláknach dosky.
Z uvedeného vyplýva, že ked už vyztužovať, tak na takých miestach,aby sa plne využila pevnosť výztuže. Proste urobiť z toho sendvič, v ktorom preglejka bude len udržovať konštantnú vzdialenost nosných uhlíkových vrstiev.

Pozn. Je jasné, že ako výztuž možeš použit i sklo, ale jedna vrstva uprostred je prakticky nefunkčná.
Lepšie by boli cca 3 vrstvy,cca 30 - 50g/m2 tkaniny ( už sú tvarovo stálé), privákuované obojstranne na povrch preglejky. To už by fungovat mohlo,ale furt to bude sklo na dreve ....
.
Ad kopyto pre kryt .... možno si šikovný laminátnik, ale ja by som sa neodvážil robit formu na kopyte s pomerne makkým povrchom. Tie dve vrstvy skla 110 g/m2, mi prídu tvarovo dost nestabilné i ked sú podopreté xps.

PS. včera som odlaminoval základ kopyta na ťahanie kabiny pre malého Blaníka ( viz fotky) . Je síce pravda, že účel použitia je trošku iný ( opakovaná teplotná zátaž a tlak ... ), ale hrúbka steny je cca 5mm . Naviac je škrupina podopretá blokom tvrdej PU peny (Herex). Po konečnom opracovaní tvaru, bude hrúbka steny ca 3,5 - 4mm.
U teba by mohla stačiť byť cca 1 -1,5mm hrubá škrupina s tým, že na vrchu by bolo vhodné mať pod striekacím tmelom cca 4-5 vrstiev hustej tkaniny 30 - 50g/m2, aby sa ti nevyrýsovali vlákna hrubých tkanin do formy. Ale to je len moj názor ,nie dogma.







veka
Bydlisko: Bohumileč 15, Pardubice,CZ ( 65 rokov )
Juraj
modelár

Príspevkov: 147

Moje modely
Poslať správu
Autor: Juraj Správa zaslaná: 17. 2. 2013 o 19:58
Vďaka veka , budem to brat v úvahu

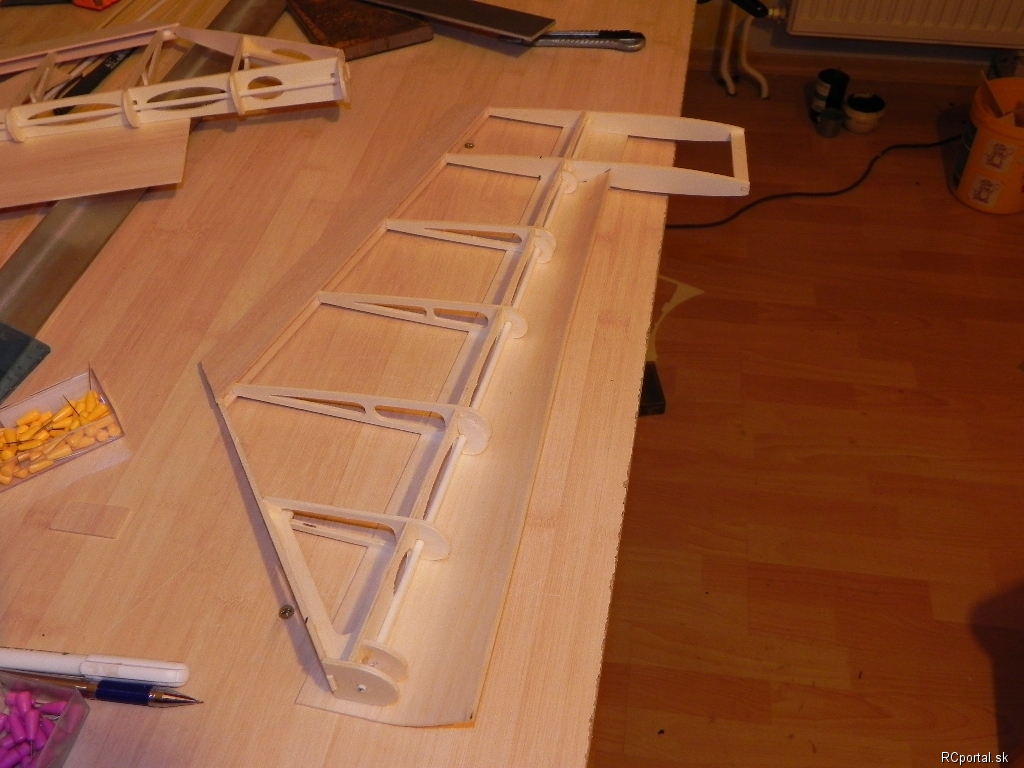

Nejaké foto

Bydlisko: Letanovce ( 41 rokov )
Juraj
modelár

Príspevkov: 147

Moje modely
Poslať správu
Autor: Juraj Správa zaslaná: 27. 2. 2013 o 20:28

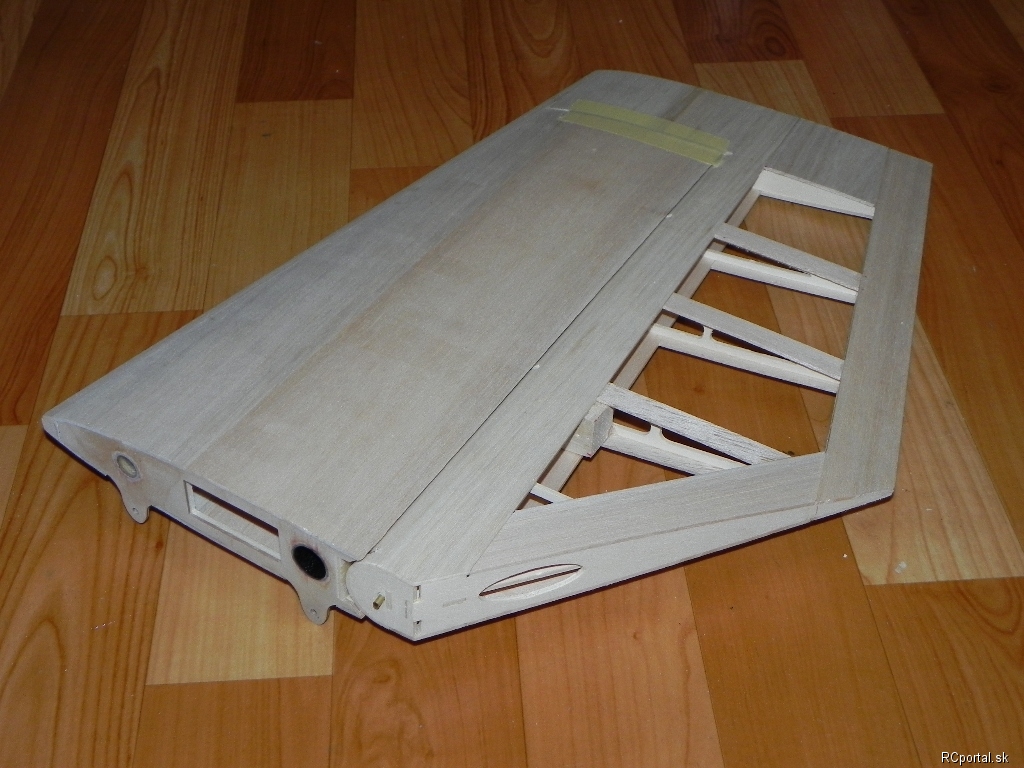

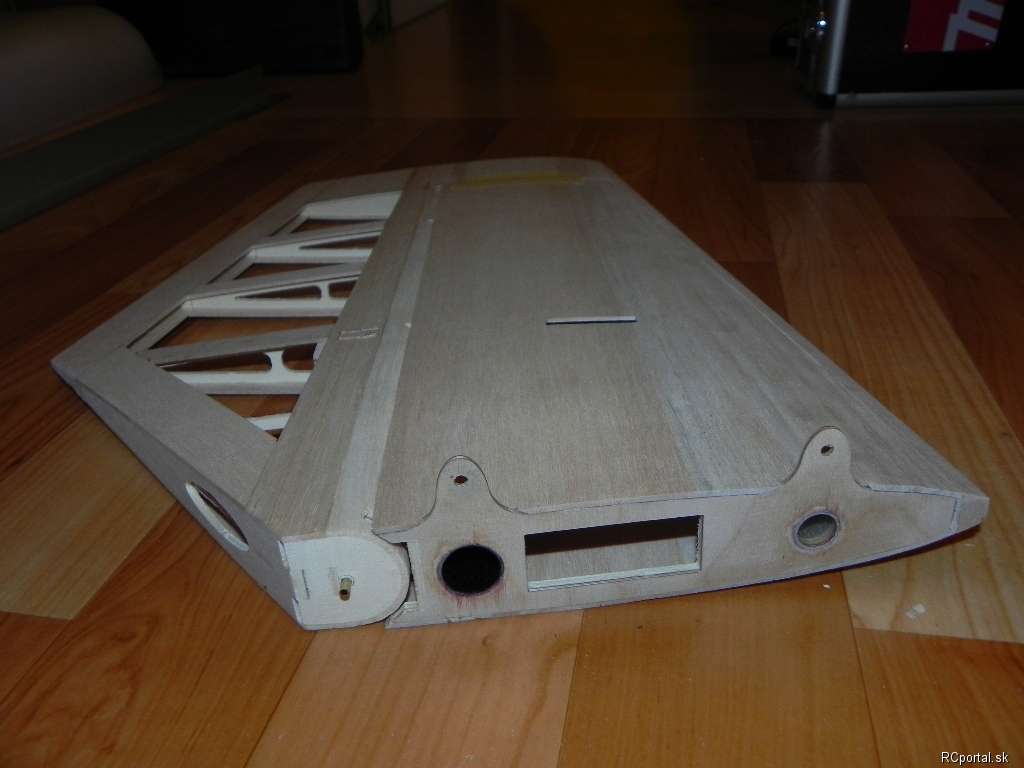

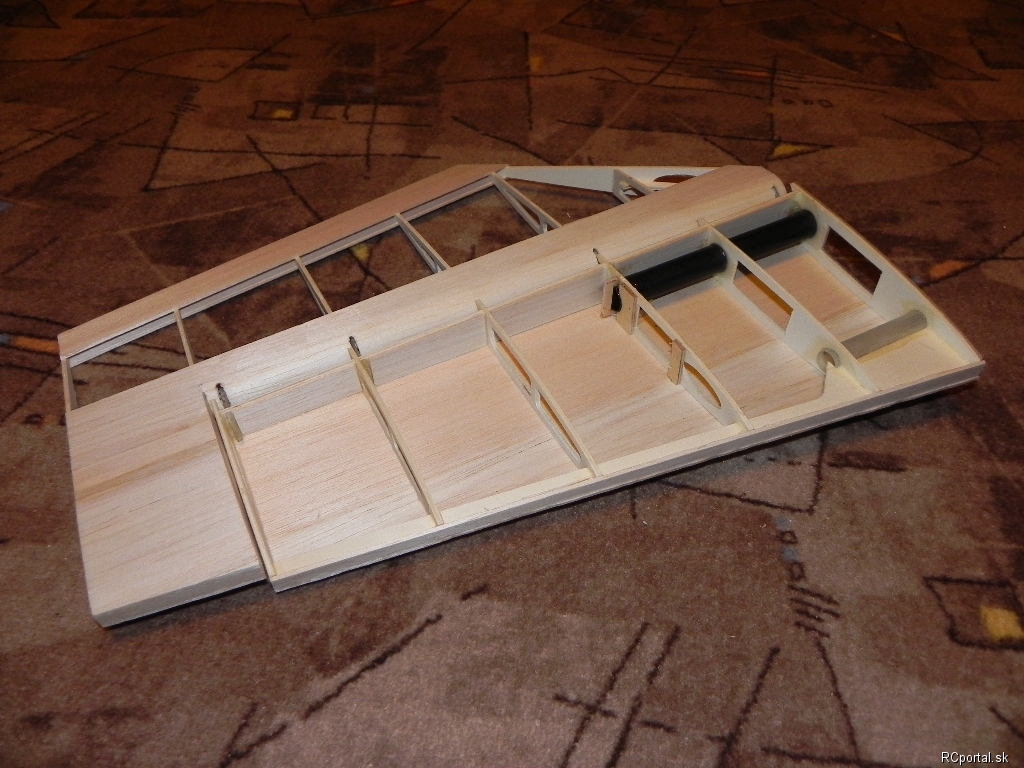

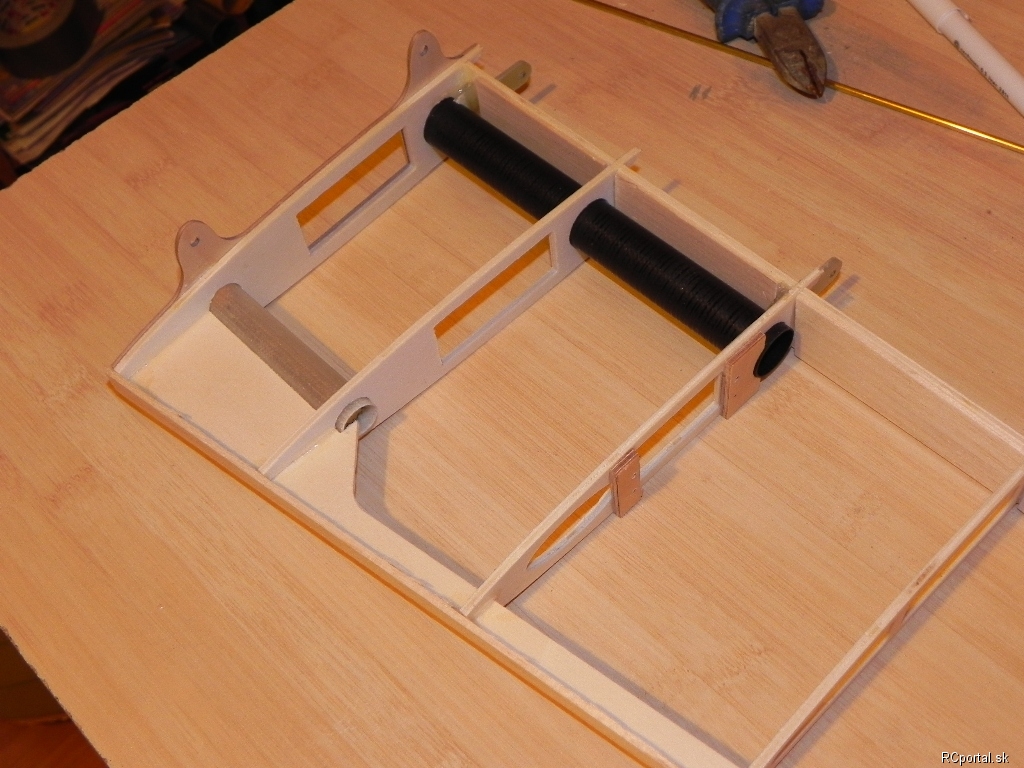

Výškovka, spojovacie trubky sú 18mm a 13mm



Bydlisko: Letanovce ( 41 rokov )
