ASW 20 - 6630 mm celolaminát v mierke 1:2,5
Pridané: 4. 2. 2011 o 13:33 | ID článku: CLA35 | Zobrazenia: 29763x | Komentárov: 59 | Autor: mcdollen
Tak som sa konečne dostal do bodu, kedy je čas na založenie témy o stavbe môjho nového modelu ASW 20.
Nakoľko predpokladám, že stavba bude dosť náročná (s najväčšou pravdepodobnosťou žiaľ aj finančne), budem vďačný každému za dobré mienené rady a cenné skúsenosti zo stavby modelov - vetroňov s takýmito rozmermi.
Stavebnicu (skôr jednotlivé diely - polotovary) som kúpil od jedneho nemeckého modelára, ktorý nemá momentálne čas na jej dokončenie. Model pochádza ale od firmy Billstein (bývalý Jüde). Kvalitou vyhotovenia ma zatiaľ moc neoslnil (asi som príliš veľký detailista...). Opraviteľné chybičky krásy sa ale budem snažiť v priebehu stavby postupne odstrániť.
Na začiatok pripájam hlavné technické údaje od výrobcu - http://modellbau-billstein.de/page2.php:
Ja som však po premeraní a prevážení zistil manšie odlišnosti:
Plocha krídel - 2 x 84,5 = 169,2 dm2 (s "ušami" )
Plocha VOP - 16,6 dm2
SPOLU plocha - 185,8 dm2
Rozpätie - 6630 mm (s "ušami" )
Váhy (správne by asi malo byť "hmotnosti" ) jednotlivých častí:
Krídlo pravé - 3940 gr.
Ucho pravé - 157 gr.
Spojka krídlo/ucho - 19 gr. (duralová trubka pr. 10 mm vyplnená laminátom)
Winglet pravý - 69 gr.
Spojka krídlo/winglet - 6 gr (duralová trubka pr. 10 mm bez výplne)
SPOLU pravé kr. - 4116 gr. (s "ušami" )
Krídlo ľavé - 3852 gr.
Ucho ľavé - 164 gr.
Spojka krídlo/ucho - 19 gr. (duralová trubka pr. 10 mm vyplnená laminátom)
Winglet ľavý - 67 gr.
Spojka krídlo/winglet - 6 gr (duralová trubka pr. 10 mm bez výplne)
SPOLU ľavé kr. - 4035 gr. (s "ušami" )
Spojka krídla - 969 gr.
Výškovka - 416 gr.
Upevňovacie skrutky výškovky - 2xM6 - 11 gr.
Pohyblivá časť smerovky - 148 gr.
Trup - 3586 gr. (so zadným koliečkom a s kabínou)
SPOLU stavebnica - 13.281 gr.
A ešte zopár obrázkov :
Nakoľko predpokladám, že stavba bude dosť náročná (s najväčšou pravdepodobnosťou žiaľ aj finančne), budem vďačný každému za dobré mienené rady a cenné skúsenosti zo stavby modelov - vetroňov s takýmito rozmermi.
Stavebnicu (skôr jednotlivé diely - polotovary) som kúpil od jedneho nemeckého modelára, ktorý nemá momentálne čas na jej dokončenie. Model pochádza ale od firmy Billstein (bývalý Jüde). Kvalitou vyhotovenia ma zatiaľ moc neoslnil (asi som príliš veľký detailista...). Opraviteľné chybičky krásy sa ale budem snažiť v priebehu stavby postupne odstrániť.
Na začiatok pripájam hlavné technické údaje od výrobcu - http://modellbau-billstein.de/page2.php:
Ja som však po premeraní a prevážení zistil manšie odlišnosti:
Plocha krídel - 2 x 84,5 = 169,2 dm2 (s "ušami" )
Plocha VOP - 16,6 dm2
SPOLU plocha - 185,8 dm2
Rozpätie - 6630 mm (s "ušami" )
Váhy (správne by asi malo byť "hmotnosti" ) jednotlivých častí:
Krídlo pravé - 3940 gr.
Ucho pravé - 157 gr.
Spojka krídlo/ucho - 19 gr. (duralová trubka pr. 10 mm vyplnená laminátom)
Winglet pravý - 69 gr.
Spojka krídlo/winglet - 6 gr (duralová trubka pr. 10 mm bez výplne)
SPOLU pravé kr. - 4116 gr. (s "ušami" )
Krídlo ľavé - 3852 gr.
Ucho ľavé - 164 gr.
Spojka krídlo/ucho - 19 gr. (duralová trubka pr. 10 mm vyplnená laminátom)
Winglet ľavý - 67 gr.
Spojka krídlo/winglet - 6 gr (duralová trubka pr. 10 mm bez výplne)
SPOLU ľavé kr. - 4035 gr. (s "ušami" )
Spojka krídla - 969 gr.
Výškovka - 416 gr.
Upevňovacie skrutky výškovky - 2xM6 - 11 gr.
Pohyblivá časť smerovky - 148 gr.
Trup - 3586 gr. (so zadným koliečkom a s kabínou)
SPOLU stavebnica - 13.281 gr.
A ešte zopár obrázkov :
Zobraziť pokračovanie
Najnovšie články v kategórii Stavba
Polaris+Bellanca decathlon 3100mm
Diaľkovo ovládaný chrobák- homemade
Mala stojanová vŕtačka
Čo si o nás myslia ?
| Autor | Správa |
|
mcdollen modelár
Príspevkov: 41 Moje modely Poslať správu |
Stavba sice nepokrocila ale pripravy ano !
Vcera som kupil u IMI-ho v Nitre 6 serv HITEC HS-645 MG (4x klapky, 2x brzdiace stity). Pri tejto prilezitosti som vyskusal strcit toto servo aj do otvoru pre kridelkove serva a zistil som s potesenim, ze je aj tam presne miesto na zabudovanie serva standardnych rozmerov (20mm hrúbka). Takze som sa rozhodol oproti povodnemu planu pouzit standardne serva aj pre kridelka. Otazkou zostava iba ake ? Takze to zhrniem - co treba este riesit: 1. Serva pre kridelka - standardny rozmer 20mm, pravdepodobne rychlejsie digitaly, ale zase tak aby sme nestratili na sile (iba po jednom serve na pomerne velike kridelko - 1400x40mm) - rozmyslal som o HITEC HS-5985 MG - http://wiki.rc-network.de/index.php?title=Hitec_HS-5985MG ? 2. Servo pre vyskovku - servo bude zabudovane v kyle smerovky a moze mat standardny rozmer 20mm, tiez som rozmyslal o digitalnom. Pohybliva cast vyskovky ma rozmer 920x45mm takze tiez asi nieco silnejsieho - vychadza mi to na take iste servo ako pre kridelka - HITEC HS-5985 MG ? 3. Servo pre smerovku - pohybliva cast smerovky ma uctihodne rozmery - cca. 500x150mm. Pohanana bude asi pomocou prekrizenych laniek s nejakym odpruzenym dielom (taznou pruzinou). Umiestnenie serva bude niekde za zatahovacim podvozkom (pravdepodobne na jeho zadnej prepazke) takze dlzka laniek bude asi 1500mm ! O tomto serve nemam zatial jasne predstavy - pravdepodobne tiez digital ale aky silny a velky ? Tu nie som vobec obmedzovany rozmermi... 4. Servo pre vlecny hacik - pravdepodobne nejake spolahlive standardne analogove, co najsilnejsie (MG) nemusi byt rychle... ? 5. Servo pre zatahovaci podvozok a brzdu na podvozkovom koliecku - tak toto si necham poradit od dodavatela podvozku. Tiez som vcera kupil PowerBox 40/16 Evolution II. Ma 6 kanalovych vstupov - pouzijem pre 2x kridelka, vyskovka, smerovka, 2x klapky. Ostatne funkcie pojdu priamo z prijmaca. Co vy na to ? Netreba nieco zmenit, doplnit ? Nejake ine navrhy ? Babo rad ! Dik ! |
|
mcdollen modelár
Príspevkov: 41 Moje modely Poslať správu |
Ďalšie prípravy :
pripravujem rámiky pre upevnenie serv v krídlach (foto čoskoro pripojím). Kamarát Mirko mi postavil parádny stojan, takže už nemusím trup vešať na kliniec v stene a môžem ho na stole aj otočiť.  (foto taktiež čoskoro pripojím)
Objednal som FEMA koleso pre zaťahovací podvozok - priemer 140mm u Lindingera ! Vzhľadom na tento rozmer nie je vôbec ľahké nájsť výrobcu samotného podvozku. Dal som si vypracovať ponuku u známej nem. firmy FEMA - http://www.fema-modelltechnik.de/Fahrwerk.html. Výsledok bol dosť šokujúci : Proforma-Rechnung Nr. 70211 1 x 9801A EZFW komplett 120,50 EUR 1 x 9800/10 Radbremse 19,50 " 1 x 9800/14 Radabdeckung 22,50 " 1 x 9800/15 Erg.-Set 32,00 " 2 x 9890/20 Servohalter x3,00= 6,00 " 1 x 9890/22 Umlenkhebel 5,50 " 2 x 9890/300 Gasdruckfeder x18,00= 36,00 " Postage 17,00 " ____________________________________________ Total ohne Mwst. - 259,00 EUR + Mwst. = 308,21 EUR Tak som hľadal alternatívu a našiel som zaujímavé stránky - http://www.modell-federn.de/EZFW/EZFW_6.html. Po niekoľkých e-mailoch sme sa dohodli a výsledok je tu :
Toto je už konkrétny môj podvozok ale fyzicky je zatiaľ ešte len niekde na pošte v nemecku... Cena komplet - 232,80 € Tiež to nie je zrovna málo...  Presnú váhu zatiaľ neviem - som zvedavý...
Sedačku do kabíny som objednal priamo u výrobcu modelu Billsteina (neviem prečo nebola súčasťou stavebnice...). Tiež ju ešte nemám - Billstein sa vraj práve sťahuje do nových priestorov...
Takže mi ešte zostáva vyriešiť záves pre vyklápanie kabíny - asi vo vlastnej réžii, čo bude vzhľadom na veľkosť kabíny asi pekný oriešok. Ak má niekto nejaké návrhy - plány alebo typy budem vďačný... ... a vystrúhať pilota "Helmuta" z kukuričných šúlkov...
Zatiaľ pracujem pomaly ďalej... |
|
petertn modelár
Príspevkov: 299 Moje modely Poslať správu |
podvozok by som tahal samostatne, nie z prijimaca |
|
mcdollen modelár
Príspevkov: 41 Moje modely Poslať správu |
Preco prave podvozok ? Je vyvazeny pomocnymi pruzinami - takze nepotrebuje nejake super ultra silne servo - planujem HS-645MG podla rady uja vyrobcu z nemecka (na rozdiel od vlecneho hacika kde pojde asi silne HS-805MG...) Okrem toho ho pouzivas raz za cas... PowerBox ma iba 6 kanalov takze musim setrit... |
|
petertn modelár
Príspevkov: 299 Moje modely Poslať správu |
ak tam nie je moznost zaseknutia tak potom nie ... |
|
mosse modelár
Príspevkov: 328 Moje modely Poslať správu |
NO ten podvozok je cisty masaker... uz sa tesim ked pastnes dalsie fotky. |
|
petertn modelár
Príspevkov: 299 Moje modely Poslať správu |
nieco nove? |
|
niko modelár
Príspevkov: 165 Moje modely Poslať správu |
Kokso ten vetroň je take veľky a ťažky až sa bojim že s tým niekoho zabiješ alebo zvalíš par stromov..
Ozaj servo pre kabinku zabuduj do vnútra trupu...a od serva potiahni niejaký oceľový drôt... |
|
sluggish modelár
Príspevkov: 148 Moje modely Poslať správu |
Nejaké novinky zo stavby by neboli ??? |
|
mcdollen modelár
Príspevkov: 41 Moje modely Poslať správu |
Takže ide sa ďalej !
Po niekoľkomesačnej pauze som sa zase s novým elánom pustil do stavby môjho drobčeka
Nie, že by som nemodelárčil, ale venoval som sa iným projektom (resp. opravám...)
Medzitým sa udialo niekoľko zmien a prijal som niekoľko nových rozhodnutí : - pre klapkové servá (na každej klapke - 2 kusy paralelne) som sa rozhodol použiť HS-5625MG pretože sú digitálne a dajú sa presnejšie programovať aby sa pri paralelnej prevádzke nebili. Plánujem ich zapojiť jednoducho do "Y". Taktiež ich použijem pre krídielka. - jedného večera som pri zaspávaní v posteli prišiel na geniálny (podľa mňa..) nápad - pre uchytenie pomerne veľkej kabíny a jej vyklápanie použiť hotový nábytkový pánt pre doklápanie dvierok na skrinkách. V nábytkárskom obchode som si požičal 8 druhov rôznych pántov a skutočne som našiel medzi nimi jeden (zrovna ten najkomplikovanejší), ktorý perfektne vyhovuje mojim požiadavkám - hlavne kinematikou. Hlavne nezaberá veľa miesta v prednej časti trupu. Včera som ho už aj zalepil (teda prepážku na jeho uchytenie):

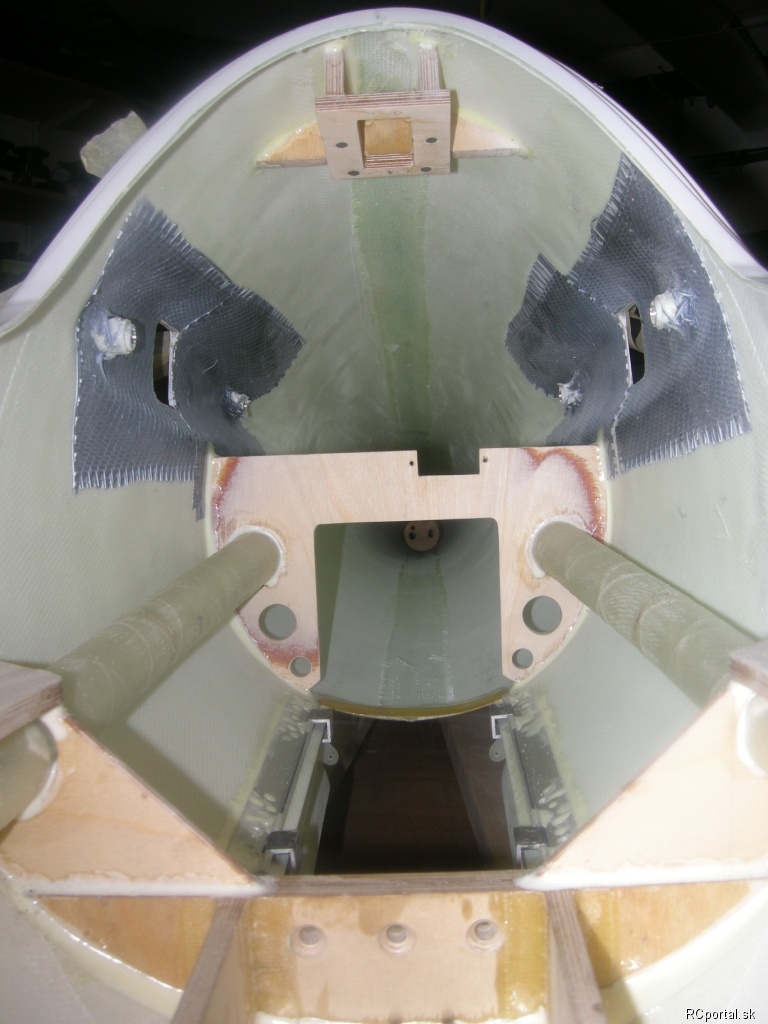

- vyrobil som a zalepil prepážku pre uchytenie výsuvného podvozku:

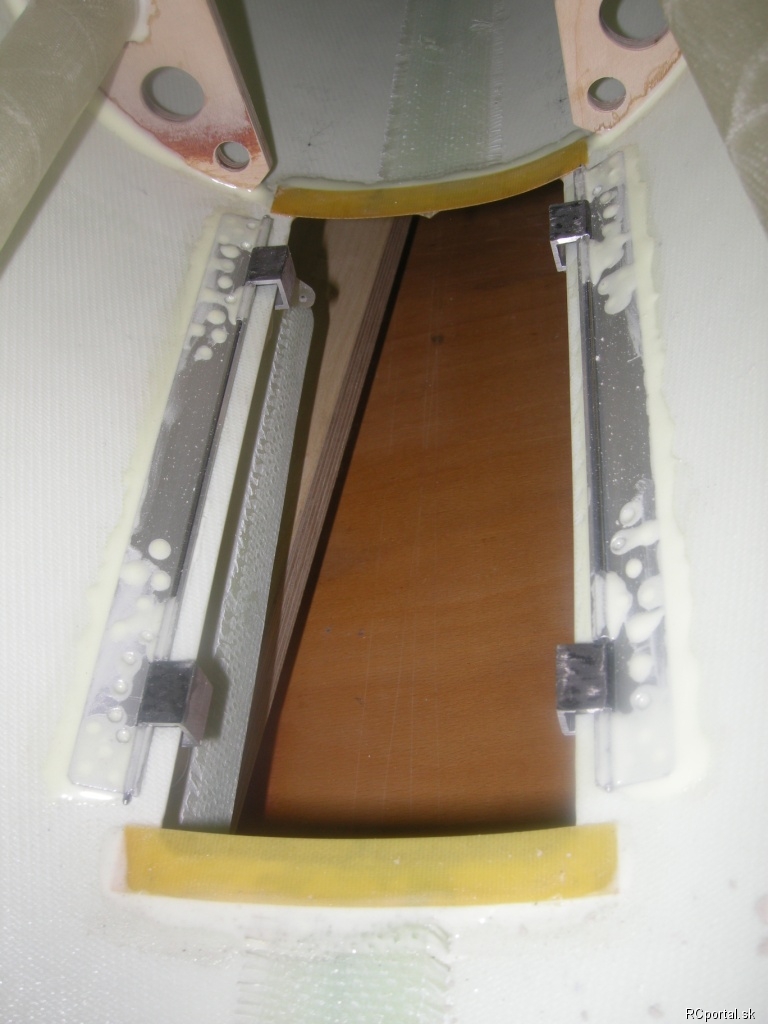

- vyrezal som dvierka pre výsuvný podvozok. - postupne pokračujem vo výrobe "domčekov-držiakov" pre servá v krídlach:
- kamarát Dodo mi vyrobil perfektnú kovovú formu na novú spojku krídel. Nakoľko si netrúfam sám vyrobiť (naskladať do formy uhlíkové rovingy) - nemám s tým veľa skúseností, tak som túto dôležitú súčiastku dal vyrobiť odborníkovi na slovo vzatému - pánovi Lasovskému do firmy LET MODEL, Jeseník - http://www.letmodel.cz/joiners.htm Pravdepodobne po dokončení modelu ( zabudovaní všetkých "čriev" ) bude treba znova na finál pretmeliť, vybrúsiť a prestreknúť celý trup. Takže pomaly hľadám šikovného lakírnika... Neviete o niekom ? PS: ... a ozaj... vymenil som cez inzerát mojú "palcovú" Futabu T14MZ za pultovú FX-40... tak sa teším... |
|
mcdollen modelár
Príspevkov: 41 Moje modely Poslať správu |

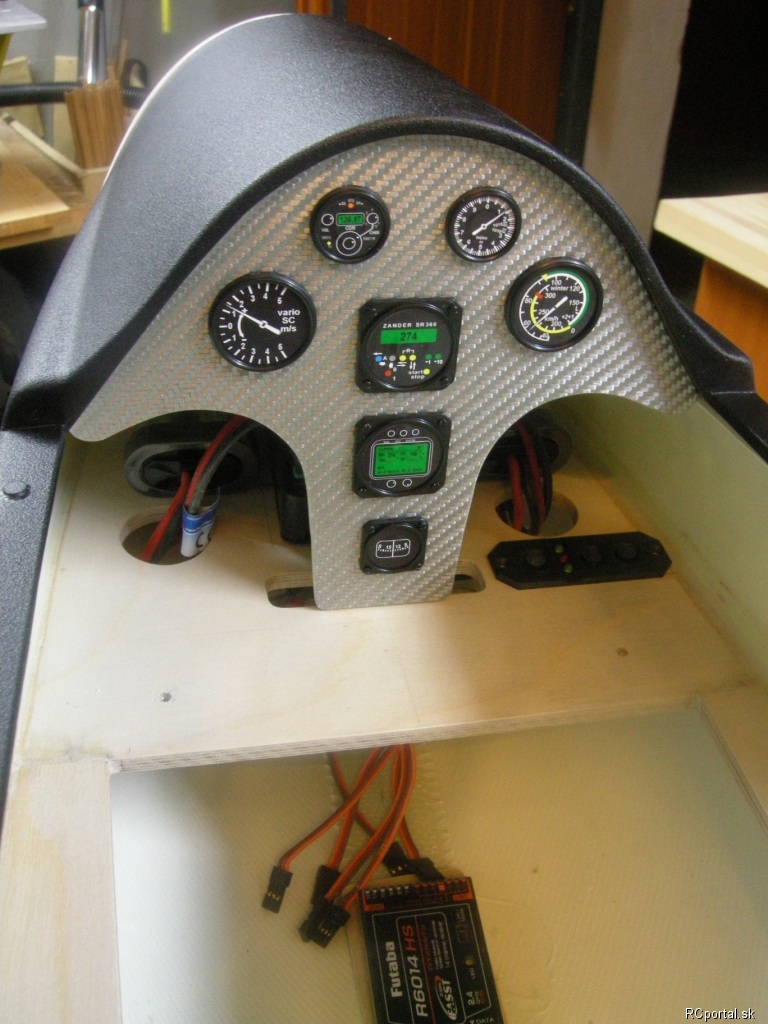

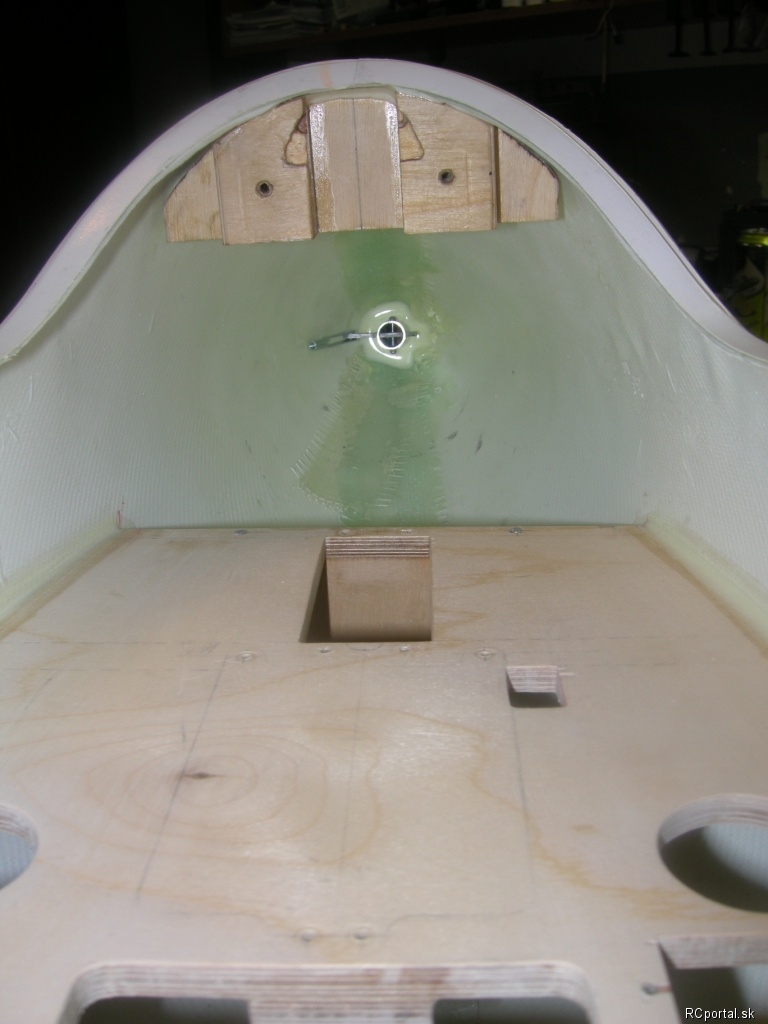

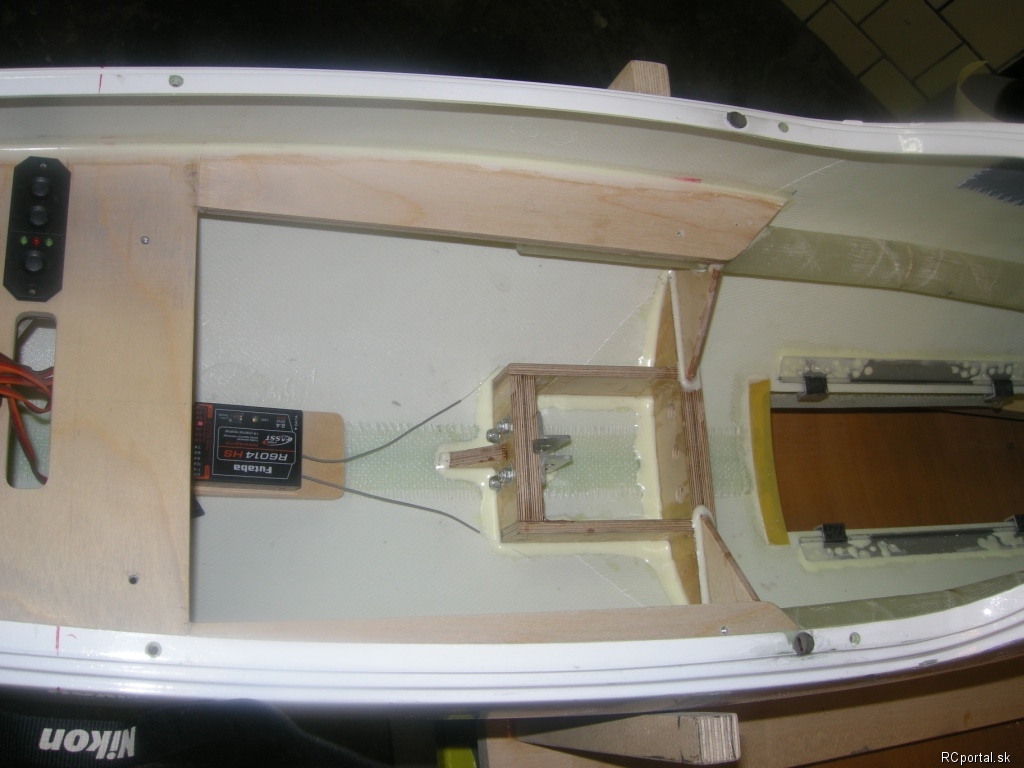

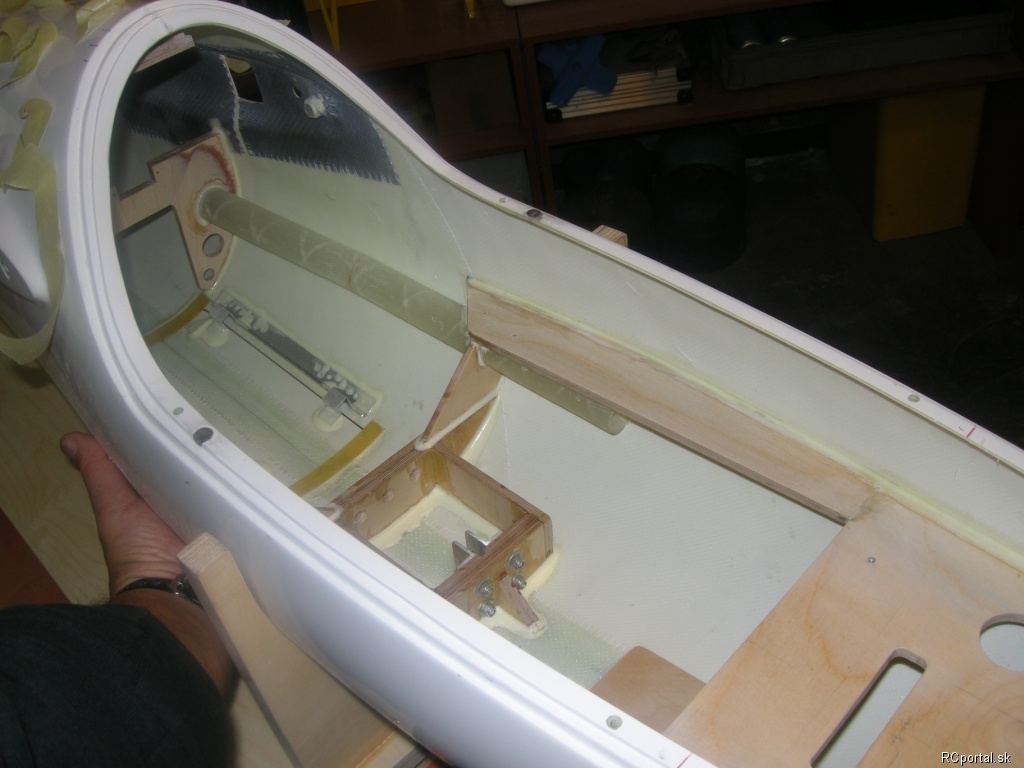

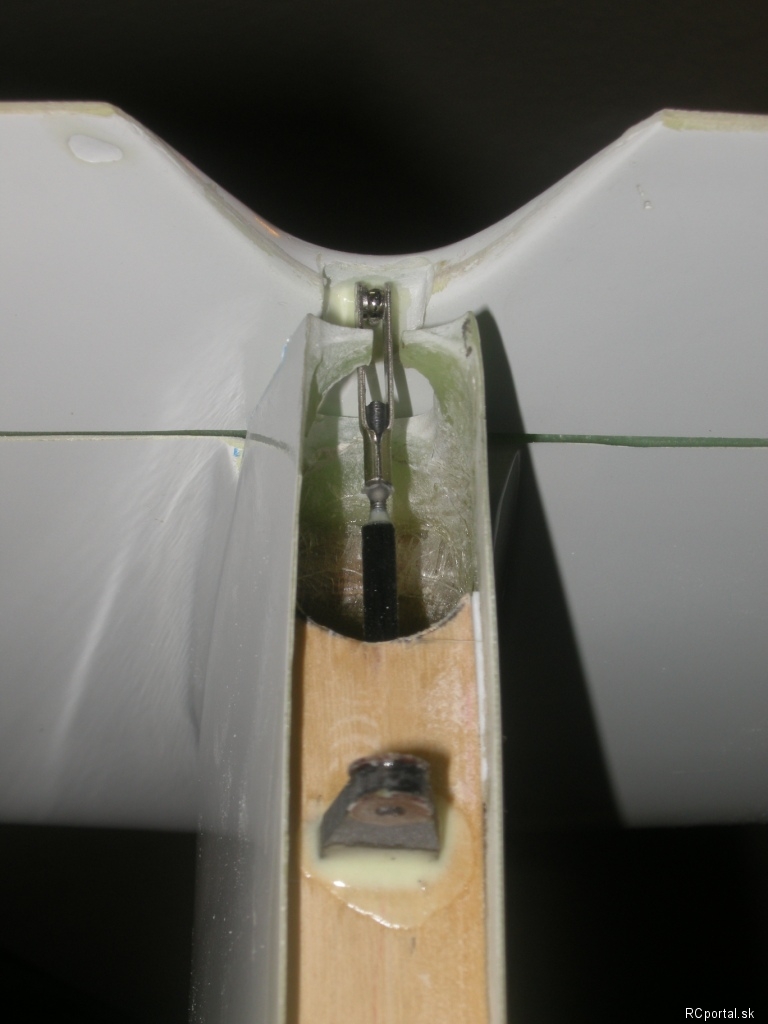

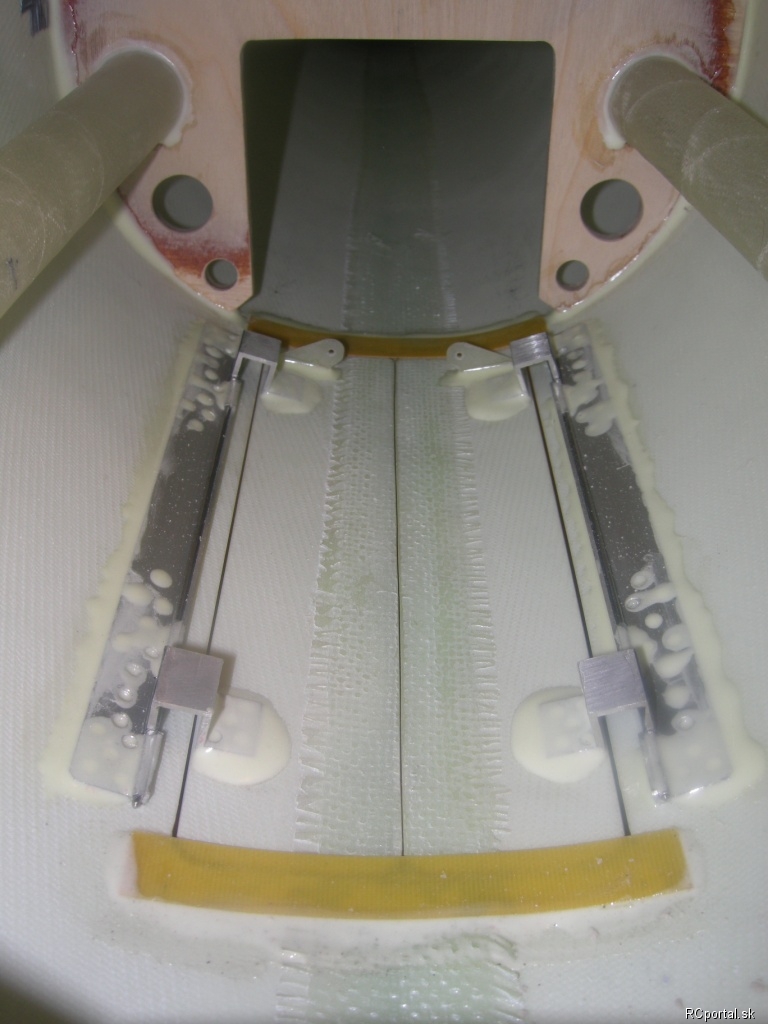

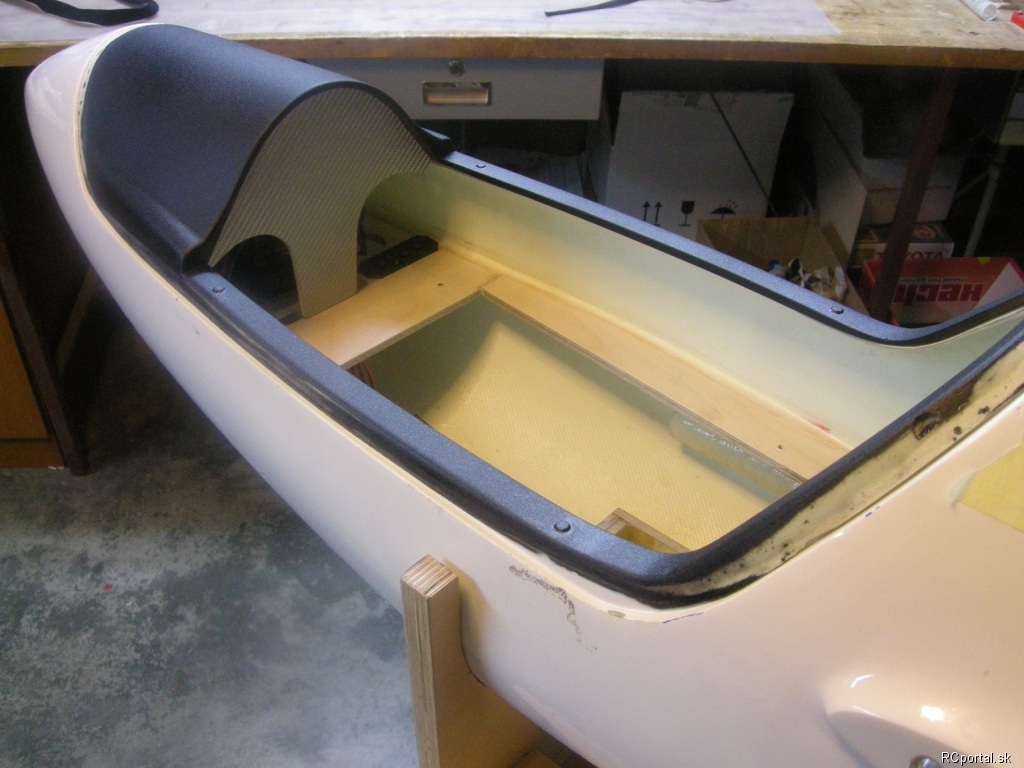

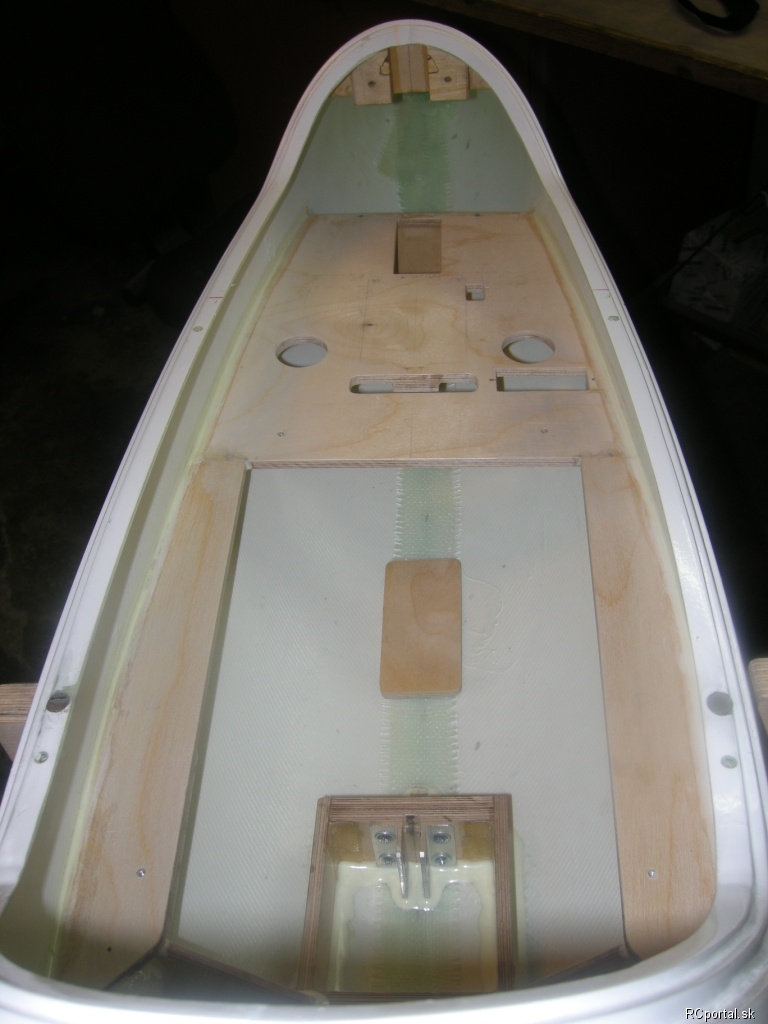

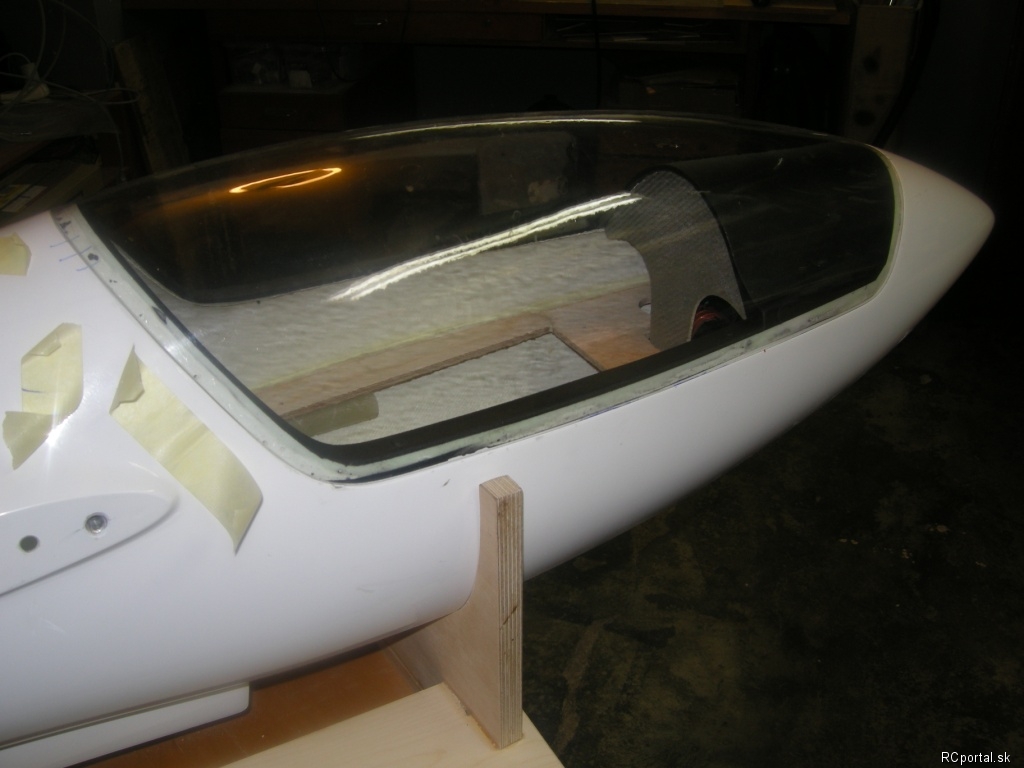

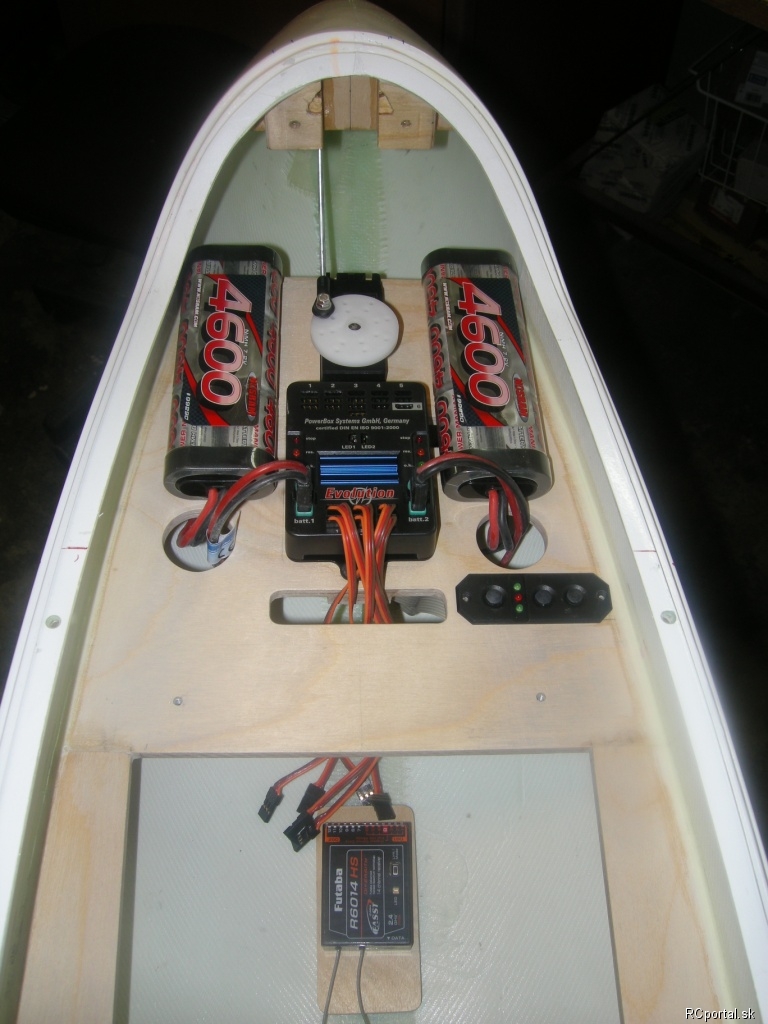

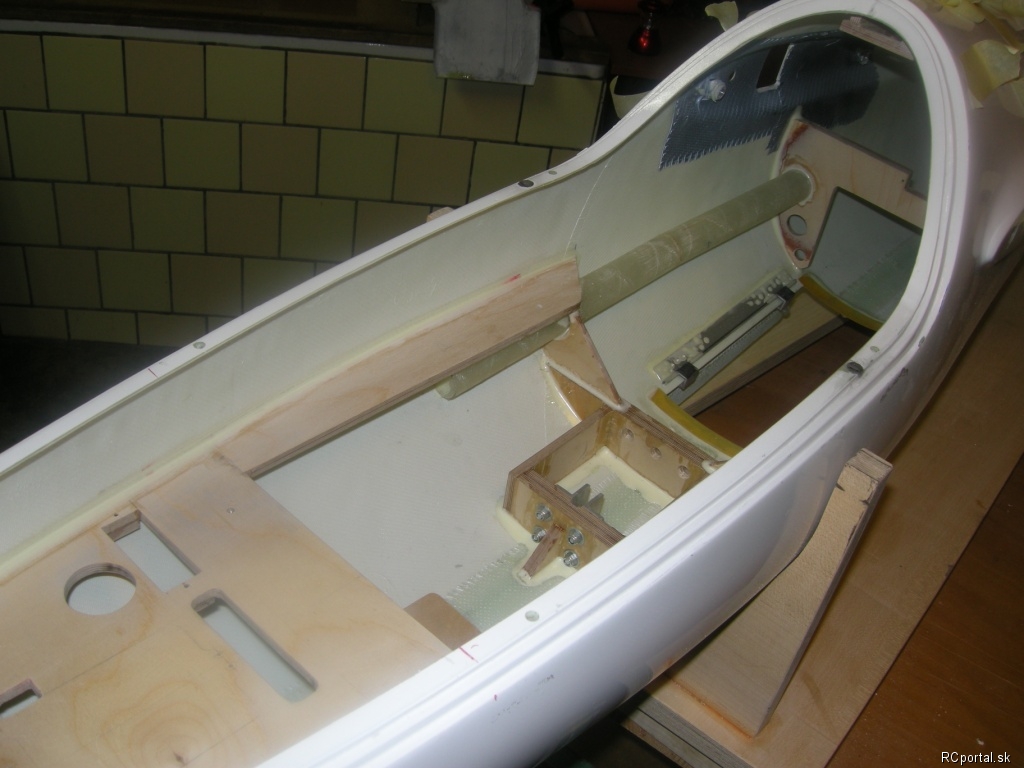

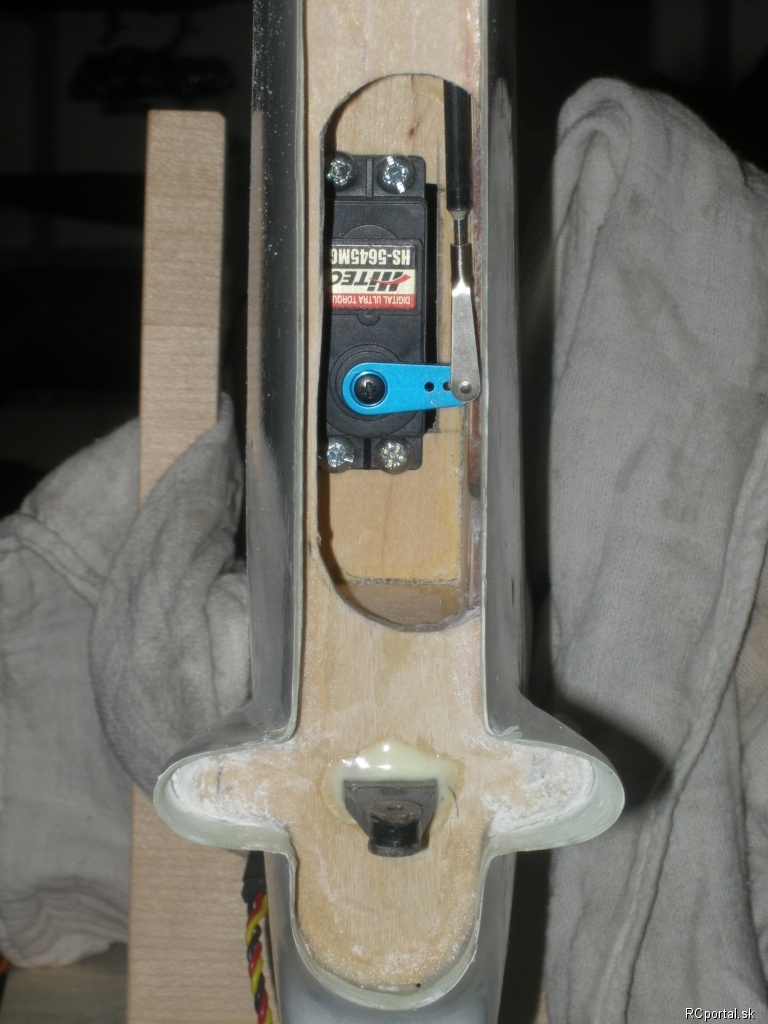

Čas pokročil a stavba taktiež... Takže heslovite: Osadil som vlečný háčik.  Vyriešil som rozmiestnenie prvkov v prednej časti trupu - pod prístrojovou doskou (servo na vlečný háčik, baterky 2x 6cell NiM 4600mAh, PowerBox 40/16 Evolution II, vypínač pre PowerBox, príjimač).   Vyriešil som upevnenie vaničky pre sedačku pilota.   Vybrúsil som rámik kabíny, nastriekal čiernou farbou a osadil poistné magnety a centrovacie kolíky.  Nalepil som prístrojovú dosku a osadil prístroje - zatiaľ ešte nie všetky na hotovo...  Začínam dopasovávať kabínu. Zatiaľ som ju neprilepil.  Vyrobil a zalepil som zadnú prepážku pre doraz pruženia podvozku a zároveň držiak serva pre otváranie krytiek podvozku. Vyrobil som a osadil domček pre servo smerovky - dole hlavou nad koleso podvozku tesne za kabínou. Náhon smerovky bude lankami alebo špeciálnymi kevlarovými šnúrami.  Vyrobil som pomerne komplikované pánty pre krytky podvozku tak, aby zvonka nebolo nič vidno - okrem tenkej drážky.   Vyrobil a osadil som laminátové trubky pre vedenie káblov povedľa podvozku od krídla k príjimaču.  Vyrobil a osadil som uhlíkové pánty smerovky. Vyrobil a nalepil som páku smerovky. Osadil som servo výškovky a vyrobil som špeciálne uhlíkové tiahlo pre výškovku.   Medzitým som určil konečné obsadenie kanálov (prvých 6 kanálov ide zosilených cez PowerBox - 5,9V): 1. Výškovka HS-5645MG - dĺžka kábla 250 cm 2. Smerovka HS-7954SH - dĺžka kábla 95 cm 3. Krídelko "P" HS-5625MG - dĺžka kábla 305 cm 4. Krídelko "L" HS-5625MG - dĺžka kábla 305 cm 5. Vlečný háčik HS-5805MG - dĺžka kábla 30 cm 6. Podvozok HS-5645MG - dĺžka kábla 60 cm -------------------------------------------------------------------- 7. Klapka "P" (do "Y" ) 2x HS-5625MG - dĺžka kábla 130 + 250 cm 8. Klapka "L" (do "Y" ) 2x HS-5625MG - dĺžka kábla 130 + 250 cm 9. Vzd. brzda "P" HS-645MG - dĺžka kábla 150 cm 10. Vzd. brzda "L" HS-645MG - dĺžka kábla 150 cm 11. Krytky podvozku HGD-250MG - dĺžka kábla 95 cm 12. Brzda podvozku HS-645MG - dĺžka kábla 60 cm Pre klapky (7. a 8. kanál) plánujem požiť špeciálny "Y"-zosilovač od firmy Emcotec : http://shop.rc-electronic.com/e-vendo.php?shop=shop&SessionId=&a=article&ProdNr=A71005&t=11&c=37&p=37 Čaká ma ešte : Striekanie vnútra kabíny na šedo + čalúnenie (pravdepodobne červené (bordové... ?) Vytmelenie a striekanie vaničky pre sedačku na bielo + čalúnenie sedačky a opierky hlavy. Výroba a nalepenie knipla a ostatných pák (klapky, vysúvanie podvozku...) Zalepenie kabíny. Natiahnutie laniek pre smerovku. Nastriekanie pohyblivej časti smerovky pasikovo - červeno bielo. Vytmelenie a nastriekanie trupu. Konečné osadenie všetkych prvkov a káblov v trupe. Osadiť serva na krídlach. (2 x 4 serva). Ponaťahovať a upevniť káble (ochranné hadičky...) Osadiť krytky serv. Osadiť špeciálnu poistnú tyčku proti vysúvaniu krídel (od Doda) Nastriekať konce krídel na červeno Nalepiť imatrikulácie, vyleštiť a pripraviť stojan na prenášanie. Dovážiť olovom presné ťažisko. Je toho teda ešte hodne... |
|
mcdollen modelár
Príspevkov: 41 Moje modely Poslať správu |
Dnes som kúpil pilota "Helmuta": https://picasaweb.google.com/marsjacq2/Seglerpiloten?authkey=Gv1sRgCLCzhaT9kIr_qAE# Dúfam, že bude mať dosť skúseností s pilotovaním takéhoto monštra... Spolieham sa na neho - veď je z nemecka ! |
|
sluggish modelár
Príspevkov: 148 Moje modely Poslať správu |
krásna práca, už čo by tu bolo video zo záletu ... držím palce pri pokračovaní |
|
Brano team RCPortál
Príspevkov: 3266 Moje modely Poslať správu |
Helmut nema chybu Som zvedavy na dalsie pokracovanie (pridavam do sledovanych) |
|
M. Boose modelár
Príspevkov: 144 Moje modely Poslať správu |
Taketo modely ja mozem. Kludne by som sa vymenil s Helmutom a isiel dat "skoka" . |
