Kedze moj kolesovy parnik potrebuje aj nejaky pohon, chcel by som do neho postavit podla svojho navrhu 2 valcovy motor na paru so supatkovym rozvodom.
nenasiel som tu rubriku, sustruzenie, frezovanie, vrtanie, atd.. tak som ho do do ostatneho.
Tak isto ako moje ostatne modely, nebude to "stavba" sposobom kupim a doma to zmontujem, ale stavba od vlastneho navrhu, nakreslenia, vymerania, vyroby jednotlivych dielov az po konecnu kompletizaciu.
Mozno prezradim co to zo svojich pracovnych postupov, ktore budu inspiraciou pre ostatnych..
nenasiel som tu rubriku, sustruzenie, frezovanie, vrtanie, atd.. tak som ho do do ostatneho.
Tak isto ako moje ostatne modely, nebude to "stavba" sposobom kupim a doma to zmontujem, ale stavba od vlastneho navrhu, nakreslenia, vymerania, vyroby jednotlivych dielov az po konecnu kompletizaciu.
Mozno prezradim co to zo svojich pracovnych postupov, ktore budu inspiraciou pre ostatnych..
ID Modelu: AM5057 | Zobrazenia: 15771 | Pridané: 9. 12. 2014 o 08:55 | Autor: darco2
za toto by ma asi…
POlotovar valca so supatkovou…
Asi takto to bude…
| Autor | Správa | |
|
darco2 modelár
Príspevkov: 804 Moje modely Poslať správu |

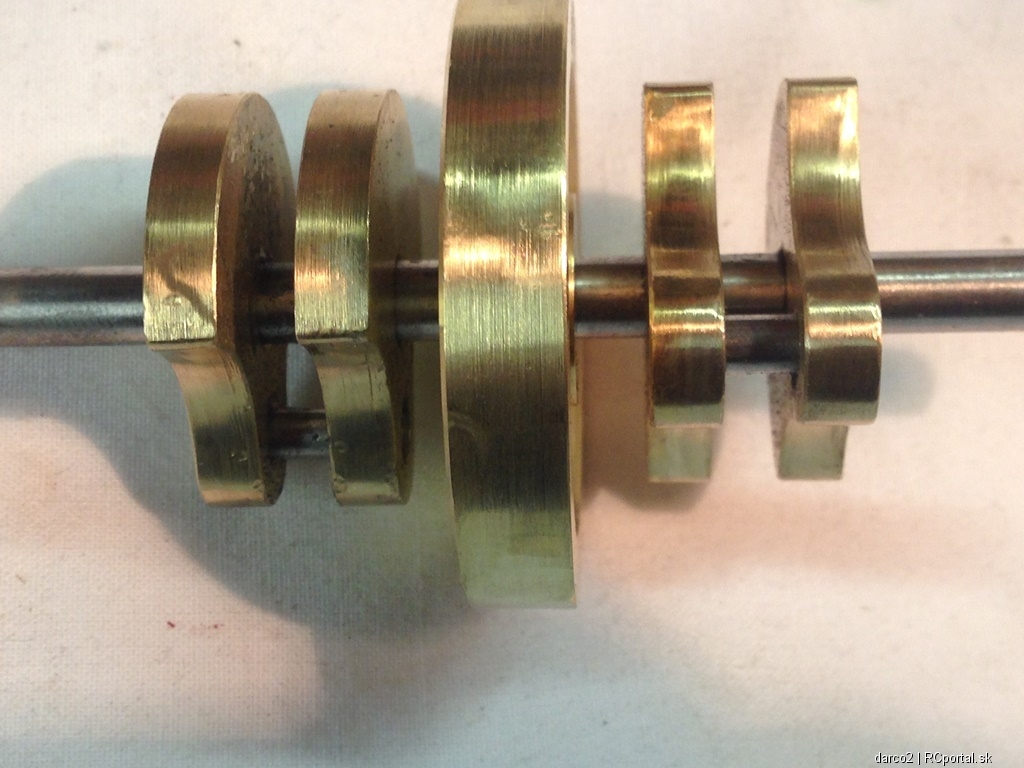

Dakujem panom strojarom, ze ma moj kiks upozornili, asi by som sa cudoval co to nechodi podla mojich predstav.. Kluka opravena ak ked nejake sramy si odniesla.. Neveril som ze to moze drzat az tak silno, hriadel som musel nahriat a jednotlive diely podkladat a riadne buchnut po hriadeli kladivom aby to povolilo.. Kluka je uz opravena uhol je 90°, hriadel som musel vyrobit novu, postup bol taky isty ako na predchadzajucich obrazkoch, len so spravnym uhlom.  |
|
|
marianr modelár
Príspevkov: 1466 Moje modely Poslať správu |
Nahrieva sa vonkajčia časť, vnútorná sa chladí. |
|
|
goro modelár
Príspevkov: 467 Moje modely Poslať správu |
Hriadel sa ti po tom neskryvila? Radsej to skontroluj. |
|
|
darco2 modelár
Príspevkov: 804 Moje modely Poslať správu |
Kedze som pocital s tym ze budem davat novu hriadel, nahrieval som aj tu, musel som kazdy diel vylisovat osobitne. Na hriadeli je 5x radlovana plocha, opatovne sa neda pouzit, vzdy musim radloval postupne, aby som si zbytocne neposkodil dieru v jednotlivych dieloch. |
|
|
Waldas modelár
Príspevkov: 680 Moje modely Poslať správu |
Ako presne prebieha to radlovanie hriadela? |
|
|
darco2 modelár
Príspevkov: 804 Moje modely Poslať správu |
Upnes material/hriadel do hlavy sustruhu, do suportu su upnes radlovaci pripravok, pustis sustruh, pritlacis, mazes, radlujes.. ziadna veda, iba hruba sila.. Samozrejme ze radlovanie nie je len toto co pisem, radlovanie ma samozrejme aj ine pouzite ako pouzivam ja.. mne ide o to aby som v mieste kde potrebujem zvadsil priemer hriadele a tym ziskal pevny spoj... |
|
|
Waldas modelár
Príspevkov: 680 Moje modely Poslať správu |
je to asi to vrubkovacie koleco. Ked to vrubkujes, nezohne sa hriadel? |
|
|
komodor modelár
Príspevkov: 118 Moje modely Poslať správu |
Rádlovanie je slangový výraz pre vrúbkovanie. Hriadel sa, samozrejme, môže ohnúť. Musíš pritlačiť tou správnou silou. Mňa na vysokú silu prítlaku upozorňuje sústruh svojim "plačom" /mám Promu SM300/. |
|
|
darco2 modelár
Príspevkov: 804 Moje modely Poslať správu |
Takze ked place sustruh, nie je znamka spravneho pritlaku...  Dokonca sa hriadel moze aj ulomit, ked som "radloval" 2,5mm hriadel, bol to hardcore.. ale podarilo sa na x-ty krat .. |
|
|
Waldas modelár
Príspevkov: 680 Moje modely Poslať správu |
Aky je dalsi pokrok? |
|
|
darco2 modelár
Príspevkov: 804 Moje modely Poslať správu |

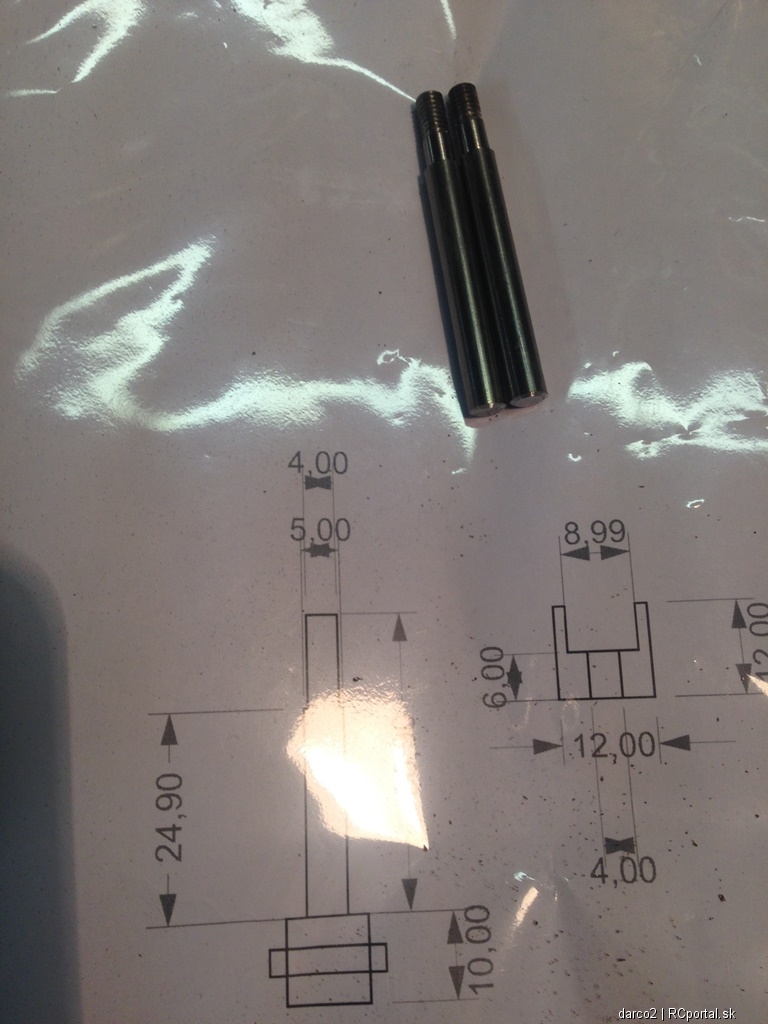

Mometalne pracujem na piestnici, ci ako sa vola tento diel na ktory sa namontuje pracovny piest. Diel je z dvoch kusov, kedze nie je v mojich silach na hobby sustruhu dodrzat presny rozmer na tak malom priemere, ked sustruzim nerez. Pouzil som tycku priemer 5mm, na ktorej som osustruzil osadenie a narezal zavit pre piest. druhy diel je gulatina priemer 10mm, vyska 10 mm, do ktorej som navrtal presnu dieru 5mm, 5mm milimetrovu tyc som naradloval, a zalisoval na presnu dlzku do 10mm kusu, cele som to zaletoval striebrom Este musim zospodu vyvrtat dieru 7mm a priecne navrtat dieru 2,5H7 na piestny cap. ak by sa vam zdalo, ze pisem ako madar.. nie je to narodnostou ale tym ze som chemik a nie strojar .. Tu su nejake fotky:    |
|
|
darco2 modelár
Príspevkov: 804 Moje modely Poslať správu |

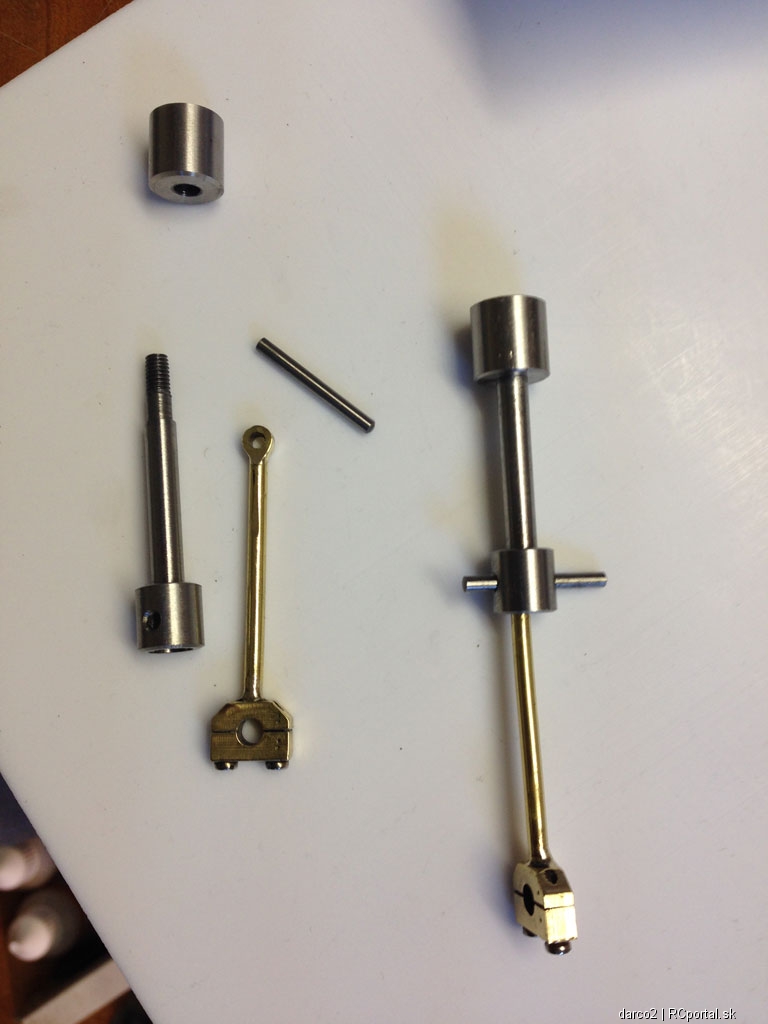

Pocas vianocneho prezierania, spania, venovania sa rodine a podobnych sviatkovych aktivitach som sa zasil aj do dielne a co to som porobil.. Dokoncil som ojnice, dokoncil som piestnice, dokoncil som pracovny piest - tu ich vidite pekne pokope  Dalsia etapa su drziaky hlavnych lozisk klukovky Dva budu rozoberatelne s klznym loziskom a dva budu s klasickym zakrytovanym gulickovym loziskom. Kedze vo firme kde som si daval rezat niektore diely, nemali 5mm mosadz, ktoru mali mat, trosku mi tym skomplikovali zivot, lebo diely som dal nakoniec dal vyrezat z duralu.. Takze bolo nutne vymysliet ako na klzne loziska, ktore budu na dvoch drziakoch.. Nakoniec som trosku pofrezoval, pobrusil, povrtal, narezal zavity a vzniklo taketo nieco.. zaklad pre klzne lozisko z mosadze v duralovom zaklade. Ja prvom obrazku je vidiet 3 kusy, jeden rom si robil do rezervy.. na moje stastie, lebo som do jedneho z nich zalomil vrtak.. takze je vhodny tak do kosa.. Nastastie dva potrebne sa podarili uplne bezchybne. Este k tomu treba druhu stranu a potom diely zvrtat..a vyrobit drzial kluky..   Riso |
|
|
darco2 modelár
Príspevkov: 804 Moje modely Poslať správu |

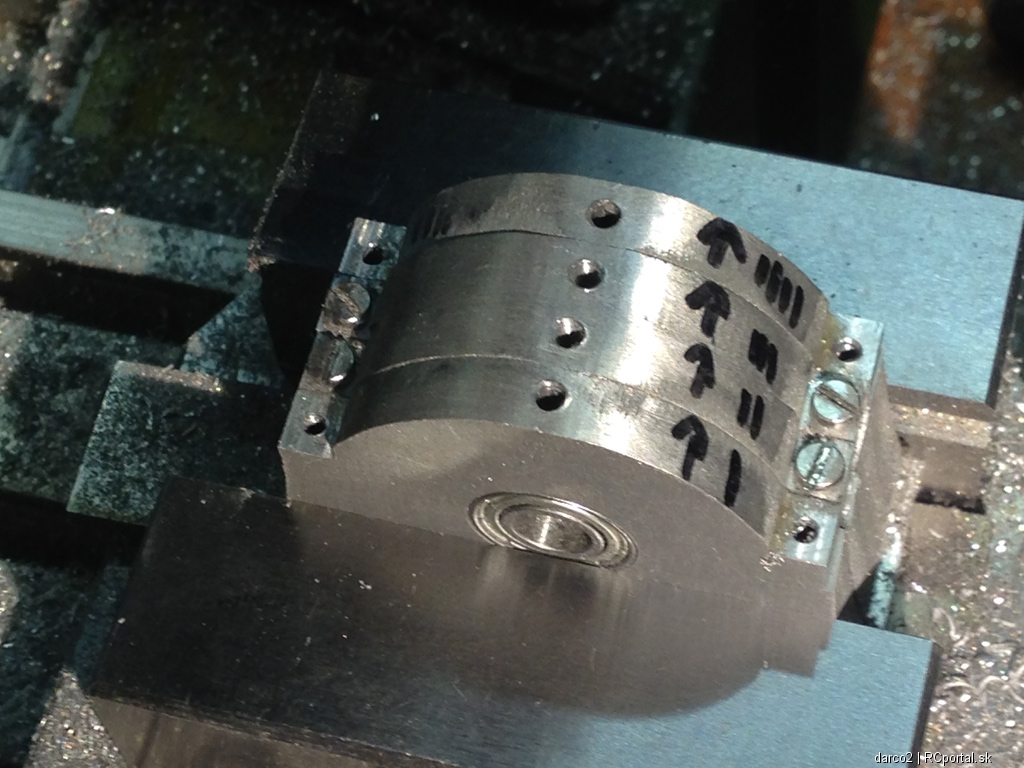

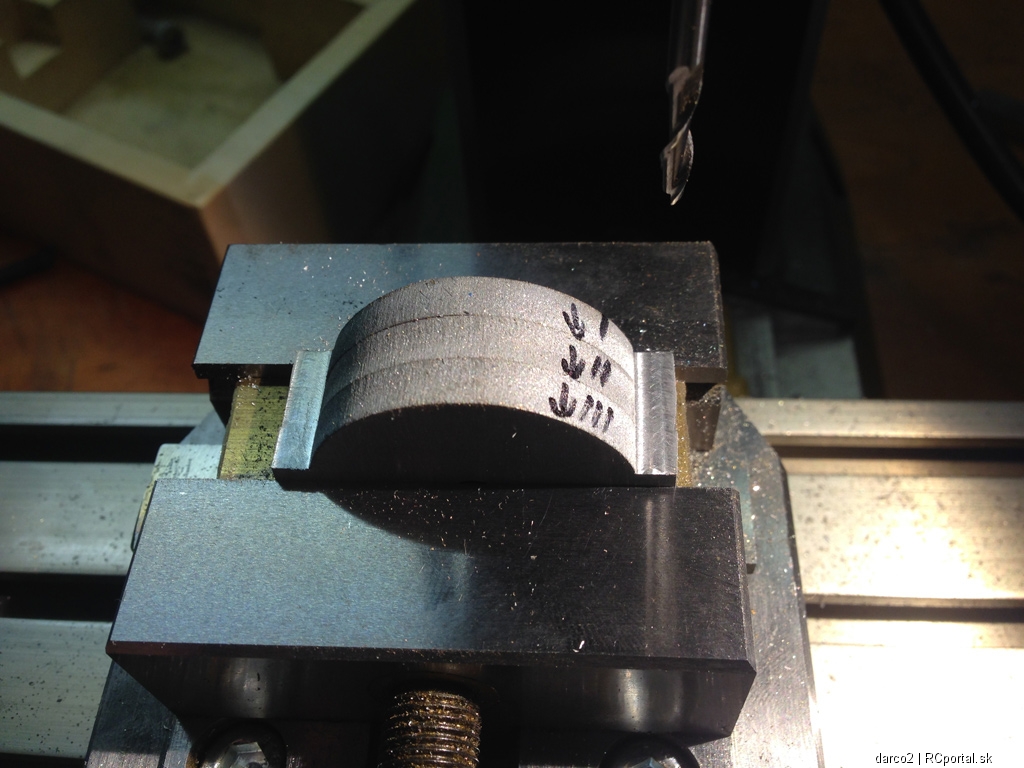

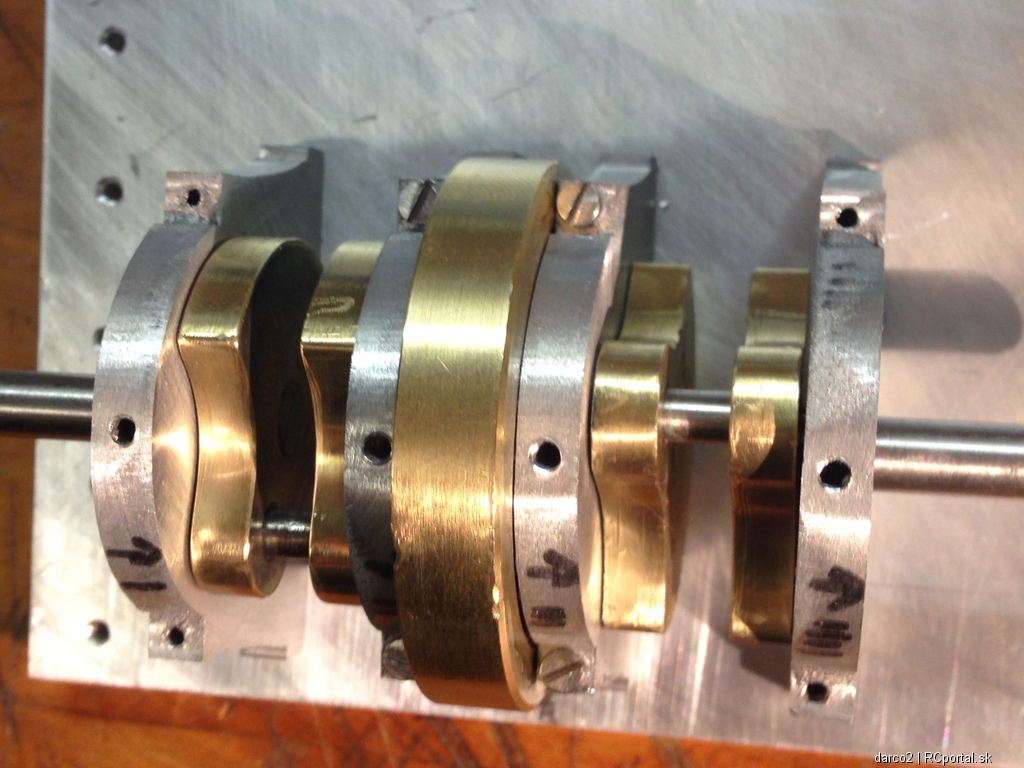

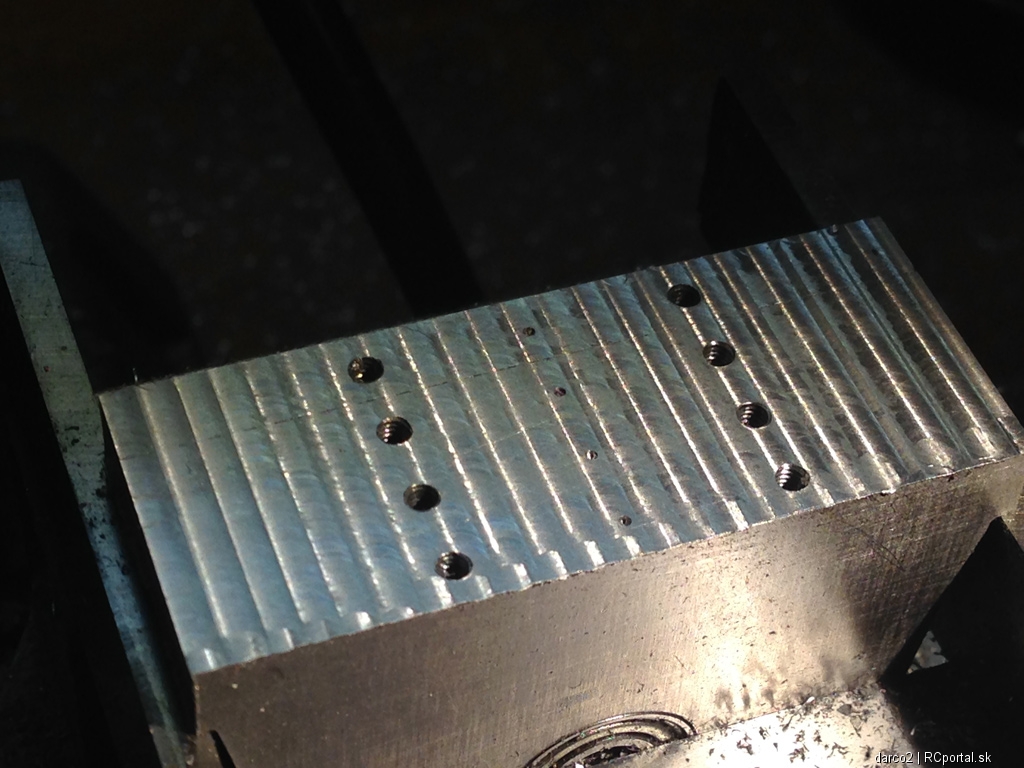

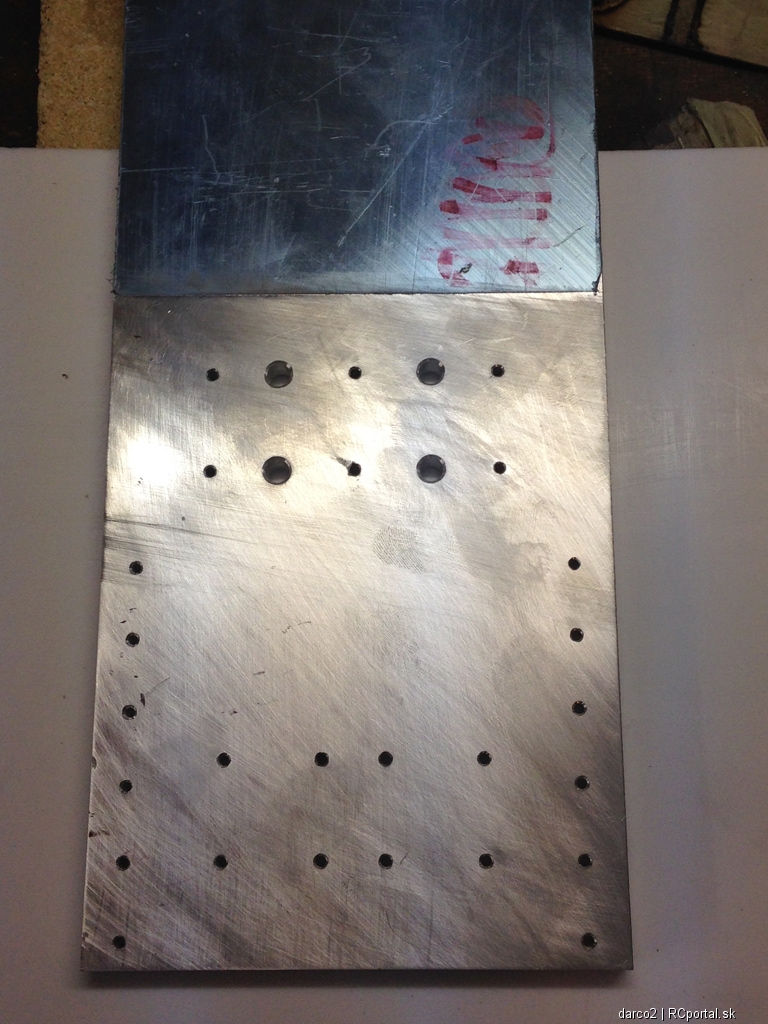

Opat maly pokrok. navrtana zakladna doska  loziskove domce,ofrezovane, navrtane, narezane zavity M2, spodna cast  vrchna cast, dierka na maznicu, zavit M2,5  usadena kluka  tu vsetko co som vyrobil pokope, samozrejme este len provizorne poskladane  Nasleduje vyroba valcov, nasledne rozvodoveho supatka Riso |
|
|
Waldas modelár
Príspevkov: 680 Moje modely Poslať správu |
Paradna robota. |
|
|
Othello modelár
Príspevkov: 2216 Moje modely Poslať správu |
pekne Risko...postupujes a prekonavas sa |
