Technické parametre
| Výrobca: | Opäť Ja .-) |
| Rozpätie: | 0 mm |
| Hmotnosť: | 0 g |
| Kategória: | Lode - motorové |
| Dĺžka: | 1020 mm |
| Materiál: | Prírodné drevo, Americká čerešňa, Breza, Wenge, Mahagon, Mosadz |
| Motor: | Parný motor V4 vlastnej konštrukcie |
Popis
Zatial pracovny nazov parniku Matilda, ktory som neskor po vyrobeni nepodarku pismena M nazval Watilda
Rebra a kyl preklesene pocas dlhych zimnych vecerov z planu v mierke 3:1.
Vypalene z 4mm preglejky, nosniky 4x4 mm
Kedze lod bude otvorena, su namorene rebra a nosniky uz na zaciatku stavby..
Na pohon bude sluzit Parny motor vlastnej konstrukcie V4 Vrtanie 9mm x 16 mm zdvih.
ID Modelu: AM4152 | Zobrazenia: 54670 | Pridané: 7. 4. 2014 o 09:02 | Autor: darco2
Vypalene rebra z februara…
Usadenie hriadele do…
Kyl dlhy 97 cm + 5 cm…
Na skusku postavene…
Zlepena kostra parniku Moja…
6.4.2014 - Oficialny…
Ano mam aj cierne…
Predok vytvarovany z…
Zaciatok vnutorneho…
Listy 6 x 1,5 x cca 300 mm Ak…
Kontrola musi byt...…
Stav niekde zo zaciatku…
Stav zo zaciatku…
Nepocital som este kolko je…
Zadok skoro…
Postupne doplnanie list na…
o par hodin…
Hotovo..…
Dokonceny zadok, uz aj…
Spary som vyplnil tmelom na…
po obruseni som naniesol do…
Na obrazku je uz natiahnuta…
Obrusena vs. neobrusena…
vytmelena vybrusena…
Vytmelena strana pred…
1. pokus ..ee,
2. pokus s…
S nalepenou 1.…
Lista…
Mahagon (3mm)- Javor (1mm) -…
Uff, ciara ponoru…
Detail predneho ukoncenia…
Plankovanie zahajene lepene…
prvych 5 rad Wenge a Ceresne…
Zadok je…
dat ci nedat vodorysku aj na…
Pokracovanie plankovania od…
Detail zadneho prechodu…
Detail predneho prechodu…
Jedna polovica za mnou..
wenge cat lode je odyhovana,…
Prva lista od predu…
O par 10-tok minut…
Na chvilku som musel dat lod…
Druha…
Takto bude vyzerat nejak…
Moc velky detail.. je to…
tu o chvilu neskor..
Odyhovana lod, pripravena na…
Prva vrstva…
prva vrstva bocny…
Druha…
Tretia…
4 Vrstva s 48g…
Piata…
Siesta…
Siedna…
1. brusenie epoxidu brusny…
Lod obrusena excentrickou…
Posledne minuty lode na…
Lod dostala aj provizorny…
nahrubo orezana linia paluby.…
Vaha trupu…
Zatazovy test vo…
Navrtane dierky na stredny…
Usadene kormidlo,ako vodiaca…
Pohlad z druhej…
Spodny drzziak kormidla..…
Usadene kormidlo na lodi, uz…
Detail paky ktorou sa bude…
Frezovanie casti na…
kostra…
Tolko som sa snazil aby boli…
Pouzil som ako maketu kotla…
Kostra podlahy aj s vyrezom…
uz polepena…
Par fotiek aktualneho stavu..…
odborny dohlad musi…
29.09.2014 sme sa pustili s…
Plamencova rura priemer…
Vovarene 10mm trubky a…
spompletizovana medena…
Hotovy kotol pred ocistenim a…
Kotol streknuty ciernou…
Odlucovac oleja s predhrevom…
Pohlad do…
A este z ineho…
Kotol dostal…
objimka, na kominovej…
Zaizolovany kotol, pripraceny…
Nejaka peknostka na komin..…
Kotol uz aj s izolaciou,…
Detail…
Odlucovac…
Kormidlo…
Ovladanie motora, Otacky a…
Diely tiahla, v trubke je M2…
Tiahlo komplet, na
Ovladanie namontovane na…
Umiesnenie…
Dalsie kusky na ovladanie…
Lepenie vonkasej listy…
Zabrusena 5mm nad…
1.…
2.…
3.…
4. vrstva, dokopy ich bolo…
Zakladny kus materialu pre…
Vyfrezovana diera a zakladny…
Hotovy, vybruseny…
Nastetkovana - nalakovana…
Nahodena pada, pod nou dekel…
Ram sedenia pre…
M ako…
Podlaha…
Zadne…
Zadne sedenie o nejaky den…
Nedalo mi to tak som polozil…
| Autor | Správa | ||
|
darco2 modelár
Príspevkov: 804 Moje modely Poslať správu |
Jasne mosadzne kovanie bude na nom, dokonca mam nadherne polulate mosadzne nity. mam pocit ze ich tam pouzijem..  Ciernidlo este nie, ale pride aj jeho cas.. nic sa neboj. .) |
||
|
marianr modelár
Príspevkov: 1466 Moje modely Poslať správu |
Ja mám síce na kormidle nity, ale už viem že tam majú byť svorníky. 8-) |
||
|
darco2 modelár
Príspevkov: 804 Moje modely Poslať správu |
Marian, tak posli nejake foto, nech viem ako to ma vyzerat... nerad by som bol ohovoreny za nejaku chybu na mojej lodi.. Skoda ze v Kutoch ked si ju videl, si mi nedal nejake info, co by malo asi ako vyzerat... lebo ja niesom velky detailista.. resp niektore veci si vsimnem az po upozorneni.. |
||
|
marianr modelár
Príspevkov: 1466 Moje modely Poslať správu |
Kýl je prevŕtaný, zasunutá tyč, podložky a tyč sa rozkuje na oboch stranách. Mali by tak byť pripevňované napr. pánty na bránach hradov. Nemám, mám len fotografie svorníkov pri lepení kýlu a rebrá na kýl. Tam sa používajú tyče s hlavou (na vonkajšiu stranu). Hlava je kónická, niečo ako kolársky kliniec. (Oprava: pozeral som fotografie a na spoj rebrá-kýl sú použité skrutky. Hlava je kónická a všetky hlavy na obšívke sú zapustené a prekrývajú sa drevenými zátkami.) To nerieš, vždy je ďalšia plánovaná loď lepšia než tá práve robená alebo dokončená. Ja už mám na M.L. dve dosť vážne chyby. 8-) P.S. Mne vadí leštená mosadz, preto ju čiernim (na rybárskych lodiach bolo asi kovanie železné). Mosadz sa hodí na luxusné jachty (to sú tie čo nemajú palubu zo smreku 8-))) ). Aj keď na Liberty class (to boli také nákladné vlaky vo WW2) boli kľučky a zábradlie mosadzné. |
||
|
Othello modelár
Príspevkov: 2216 Moje modely Poslať správu |
Marian ty provokater  vyryvac....Risko nenehaj sa oklamat....ani Marian nemoze vediet vsetko Svornik je jednodtranne napevno kotveny upevnovaci prvok s ktory je mozno priebezne dotahovat koli pracovaniu stahovaneho materialu. Pouziva sa pri pevnych kotveniach ktore pouzivanim mozu povolit a preto potrebuju priebezne dotahovat. Napriklad sa pouziva pri stahovani hlavnych rebier alebo kylov a aj tych pantov ako Marian spomenul. (V podstate skrutka s tym rozdielom ze hlava srobu je pevno chytena a netreba ju istit pri dotahovani. V pripade objimok kormidla si myslim, ze sa pouzval staly sposob upevnovania a tym je nitovanie. V podstate ho opisal aj Marian akurat namiesto kylu mal spomenut kormidlo.
|
||
|
darco2 modelár
Príspevkov: 804 Moje modely Poslať správu |

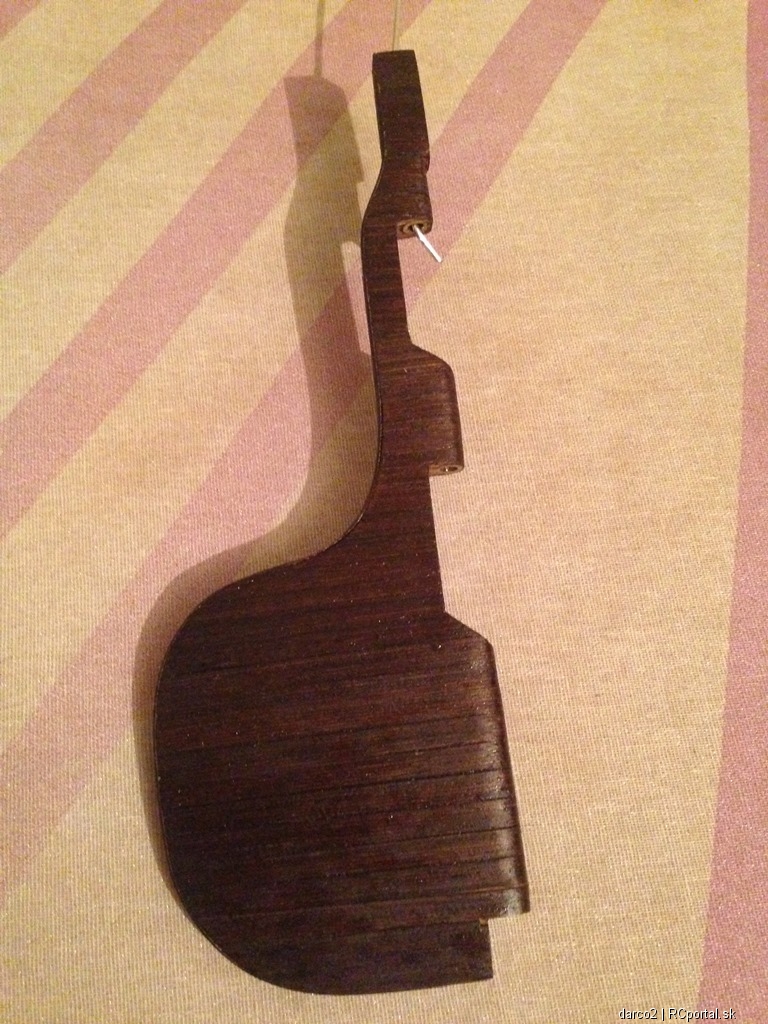

Kormidlo odyhovane, natrete jeden krat epoxidom, viac vrstiev som vcera vecer nestihol, tak som aspon dyhu zafixoval s epoxidom.. ide vikend bude viac casu, jemne prebrusim kormidlo a nanesiem nan 7-8 vrstiev epoxidu..  Kedze mne sa farba mosadze paci, budu na kormidle mosadzne prvky, mosadzne nity a pri montazi budu urcite leskle.. casom ziskaju patinu, ktore je na tomto druhu lodi ziaduca. |
||
|
darco2 modelár
Príspevkov: 804 Moje modely Poslať správu |

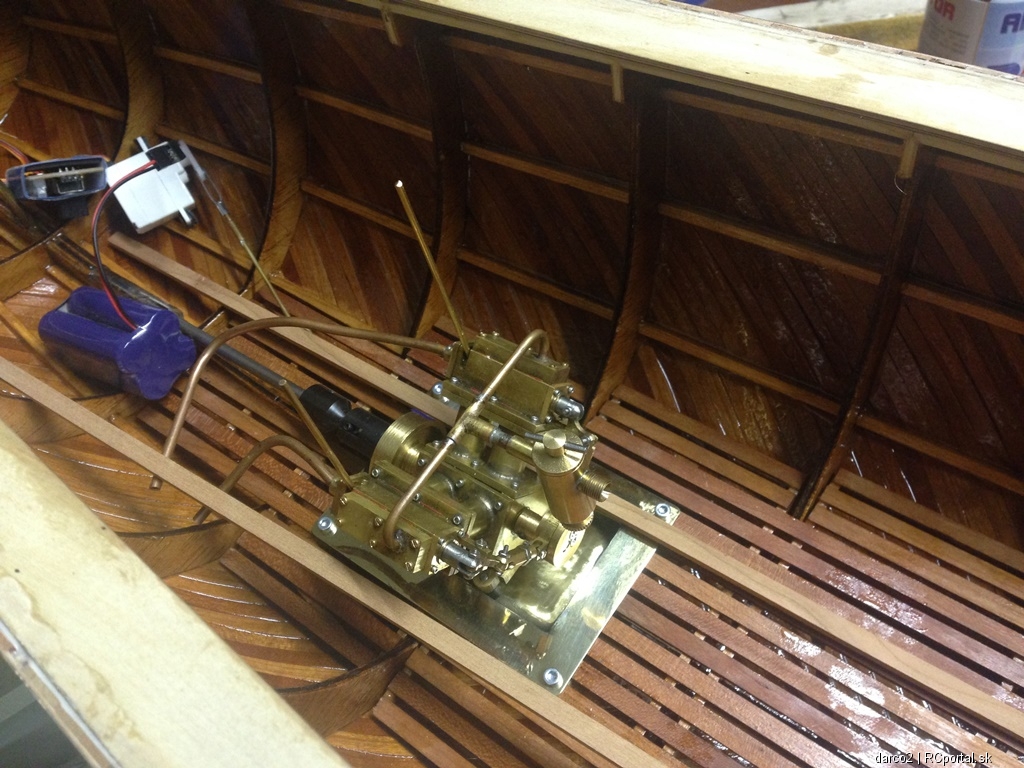

cez vikend som osadil motor na svoje miesto do lode, vsetko pekne sedi ako ma... Prislo ale na ovladanie pak ktorymi sa meni smer a rychlost ovladania.. riesil som viacero sposobou ale neprisiel som na nijaky pouzitelny.. Problem je v tom ze nechcem aby bolo servo na viditelnom mieste v trupe.. V zadnej casti trupu pod sedenim je dost miesta.. skusal som vyrobit sustavu pak a tiahel ale nepracovalo to tak ako potrebujem.. Existuje nejaky ocelovy drat v bowdene, ktorym by sa dali tiahla ovladat? Foto pre lepsie pochopenie..  |
||
|
marianr modelár
Príspevkov: 1466 Moje modely Poslať správu |
Samozrejme že existujú bowdeny, treba zájsť do modelárskej predajne. 8-) Dá sa použiť aj uhlík namiest ocelového drôtu. Dajú sa použiť oceľvé alebo kevlarové lanká, cez kladky alebo priamo... |
||
|
darco2 modelár
Príspevkov: 804 Moje modely Poslať správu |
Marian, cakal som ze budes prvy s odpovedou.. kedze sa zjavne vyznas v teorii, dakujem za tvoju radu... ale: Minule som v peckovi pozeral, ze co maju.. ale kedze to nie je celkom moja parketa a sam som si nic nenasiel, nieco co by mi padlo do oka.. .. radsej som napisal sem. pokecal som chvilu s chalanom, nakupil som hovadiny na tiahla.. ze nieco zbastlim doma.. ale... zatial som sa nikam nepohol.. Ja potrebujem bowden v ktorom je ocelovy alebo uhlikovy drat, musi to byt pevne, nie lanko, ktore ale zaroven znesie ohyb s radiusom okolo 15mm a bude viac menej chodit bez odporu.. toto je kamen urazu oceloveho dratu.. Lanko nemozem pouzit, alebo nechcem pouzit, lebo by som na druhu stranu musel pouzit strunu, ktora by stale robila odpor.. neviem kolko take male servo znesie.. ale asi by casom odislo.. Pripadne riesenie je take ako som vyriesil kormidlo.. mozem lanko tahat cez 4 kladky.. |
||
|
goro modelár
Príspevkov: 467 Moje modely Poslať správu |
Ten motor je uzasny . To si cele robil sam? Prosim ta existuje niekde nejaky planik, alebo si si aj ten robil sam? Nic lepsie krajsie som este tu nevidel ako tvoja matilda.klobuk dole. |
||
|
peterzak37 modelár
Príspevkov: 2643 Moje modely Poslať správu |
Pekne su to urobil. Bowdeny maju plastove prevedenie, ale daju sa rozobrat a pouzit podla potreby, bud v pôvodnom stave, alebo iba samotne trubicky, s tym, ze si doplnis dnu bud uhlikovu tycku alebo lano. Uhlik neznesie prilis zatacky. Na uhlik nalepis vidlicky hustym sekundakom, drzi to vyborne. Alebo pouzi lana, ako pise MArian a len vo vedeni z plastovych trubiciek. |
||
|
marianr modelár
Príspevkov: 1466 Moje modely Poslať správu |
Polomer 15 milimetrov jedine lanko. Normálny ohyb znesie železný drôt v abs trubke, uhlík v abs trubke, abs trubka v abs trubke (a oceľový drôt je len na koncoch). BTW neviem o aký tvar tiahla presne ide, ale v Arturovi mám tiahlo v tvare Z a funguje. Kôstka má na nete žiaľ len plast/plast http://www.peckamodel.sk/produkt/rc-modely-a-prislusenstvo/prislusenstvo/bowdeny/m2atsccd1500-bovden-m2-komplet Ak sa má len posunúť os tiahla, dá sa to dosiahnuť vložením "servopáky". |
||
|
Othello modelár
Príspevkov: 2216 Moje modely Poslať správu |
Riso nebolo by rozumnejsie predsa len to servo zadeklovat na bok lode a dozadu len tahat kablik. Ved z dreva vies spravit nejaku peknu krabicu ktoru by si opaskoval mosadzou. a z nej len jednoduche rameno k najblizsiemu tiahlu a obe potom len spojit dalsou pakou. Celu vec by si vedel poriesit aj cyklo bovdenom a lankom na riadenie to je hrube len 1,1-1,2 mm. Lanko je dost pevne na to aby znieslo aj tah aj tlak. No bude to ako past na oko. |
||
|
marianr modelár
Príspevkov: 1466 Moje modely Poslať správu |
Oceľový drôt v bowdene, na čo so sa pôvodne pýtal, je napr. tu: http://www.modelarstvoimi.sk/bowden-drotovy-m2-komplet-15m/produkt/4949/140 Voľakedy sa to predávalo samostatne... |
||
|
Othello modelár
Príspevkov: 2216 Moje modely Poslať správu |
ale tieto bovdeny neznesu prudsi ohyb  |
