Technické parametre
| Výrobca: | Opäť Ja .-) |
| Rozpätie: | 0 mm |
| Hmotnosť: | 0 g |
| Kategória: | Lode - motorové |
| Dĺžka: | 1020 mm |
| Materiál: | Prírodné drevo, Americká čerešňa, Breza, Wenge, Mahagon, Mosadz |
| Motor: | Parný motor V4 vlastnej konštrukcie |
Popis
Zatial pracovny nazov parniku Matilda, ktory som neskor po vyrobeni nepodarku pismena M nazval Watilda
Rebra a kyl preklesene pocas dlhych zimnych vecerov z planu v mierke 3:1.
Vypalene z 4mm preglejky, nosniky 4x4 mm
Kedze lod bude otvorena, su namorene rebra a nosniky uz na zaciatku stavby..
Na pohon bude sluzit Parny motor vlastnej konstrukcie V4 Vrtanie 9mm x 16 mm zdvih.
ID Modelu: AM4152 | Zobrazenia: 54677 | Pridané: 7. 4. 2014 o 09:02 | Autor: darco2
Vypalene rebra z februara…
Usadenie hriadele do…
Kyl dlhy 97 cm + 5 cm…
Na skusku postavene…
Zlepena kostra parniku Moja…
6.4.2014 - Oficialny…
Ano mam aj cierne…
Predok vytvarovany z…
Zaciatok vnutorneho…
Listy 6 x 1,5 x cca 300 mm Ak…
Kontrola musi byt...…
Stav niekde zo zaciatku…
Stav zo zaciatku…
Nepocital som este kolko je…
Zadok skoro…
Postupne doplnanie list na…
o par hodin…
Hotovo..…
Dokonceny zadok, uz aj…
Spary som vyplnil tmelom na…
po obruseni som naniesol do…
Na obrazku je uz natiahnuta…
Obrusena vs. neobrusena…
vytmelena vybrusena…
Vytmelena strana pred…
1. pokus ..ee,
2. pokus s…
S nalepenou 1.…
Lista…
Mahagon (3mm)- Javor (1mm) -…
Uff, ciara ponoru…
Detail predneho ukoncenia…
Plankovanie zahajene lepene…
prvych 5 rad Wenge a Ceresne…
Zadok je…
dat ci nedat vodorysku aj na…
Pokracovanie plankovania od…
Detail zadneho prechodu…
Detail predneho prechodu…
Jedna polovica za mnou..
wenge cat lode je odyhovana,…
Prva lista od predu…
O par 10-tok minut…
Na chvilku som musel dat lod…
Druha…
Takto bude vyzerat nejak…
Moc velky detail.. je to…
tu o chvilu neskor..
Odyhovana lod, pripravena na…
Prva vrstva…
prva vrstva bocny…
Druha…
Tretia…
4 Vrstva s 48g…
Piata…
Siesta…
Siedna…
1. brusenie epoxidu brusny…
Lod obrusena excentrickou…
Posledne minuty lode na…
Lod dostala aj provizorny…
nahrubo orezana linia paluby.…
Vaha trupu…
Zatazovy test vo…
Navrtane dierky na stredny…
Usadene kormidlo,ako vodiaca…
Pohlad z druhej…
Spodny drzziak kormidla..…
Usadene kormidlo na lodi, uz…
Detail paky ktorou sa bude…
Frezovanie casti na…
kostra…
Tolko som sa snazil aby boli…
Pouzil som ako maketu kotla…
Kostra podlahy aj s vyrezom…
uz polepena…
Par fotiek aktualneho stavu..…
odborny dohlad musi…
29.09.2014 sme sa pustili s…
Plamencova rura priemer…
Vovarene 10mm trubky a…
spompletizovana medena…
Hotovy kotol pred ocistenim a…
Kotol streknuty ciernou…
Odlucovac oleja s predhrevom…
Pohlad do…
A este z ineho…
Kotol dostal…
objimka, na kominovej…
Zaizolovany kotol, pripraceny…
Nejaka peknostka na komin..…
Kotol uz aj s izolaciou,…
Detail…
Odlucovac…
Kormidlo…
Ovladanie motora, Otacky a…
Diely tiahla, v trubke je M2…
Tiahlo komplet, na
Ovladanie namontovane na…
Umiesnenie…
Dalsie kusky na ovladanie…
Lepenie vonkasej listy…
Zabrusena 5mm nad…
1.…
2.…
3.…
4. vrstva, dokopy ich bolo…
Zakladny kus materialu pre…
Vyfrezovana diera a zakladny…
Hotovy, vybruseny…
Nastetkovana - nalakovana…
Nahodena pada, pod nou dekel…
Ram sedenia pre…
M ako…
Podlaha…
Zadne…
Zadne sedenie o nejaky den…
Nedalo mi to tak som polozil…
| Autor | Správa |
|
marianr modelár
Príspevkov: 1466 Moje modely Poslať správu |
Obávam sa že nerovný plech na lodi vyzerá inak ako odbrúsená bublina v tmeli. Klinček? Je nejaký originál kde to je vidieť? Lebo normálne sú vidieť len drevené zátky. |
|
Karolko modelár
Príspevkov: 228 Moje modely Poslať správu |
A máme tu dalšího mistra páni! Rišo paráda. Jen se přikláním k názoru, že by asi parník neměl být dokonalý. Lehká patina, kterou určitě zvládneš, bude myslím skvělá. Jen tak dál, krásná práce. Karel |
|
darco2 modelár
Príspevkov: 804 Moje modely Poslať správu |
no nieco pospekulujem, vyskusam najst nejake detailne foto parnikov.. Tato lod podla mna nie je podla ziadnej predlohy.. alebo zle hladam.. |
|
PeterPP modelár
Príspevkov: 610 Moje modely Poslať správu |
Pár mojich fotiek parníčkov pre inšpiráciu. Moc detailov tam nie je , ale niečo sa nájde http://macomrkva.rajce.idnes.cz/Parniky_Vitznau_Svajciarsko_2013/# |
|
darco2 modelár
Príspevkov: 804 Moje modely Poslať správu |

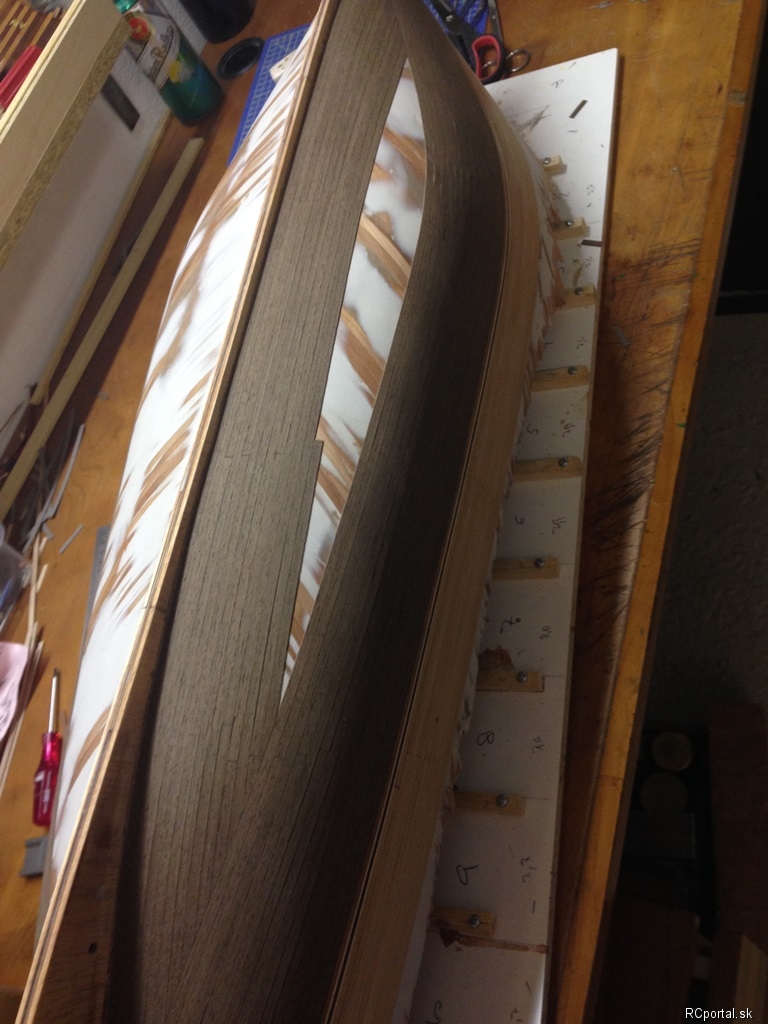

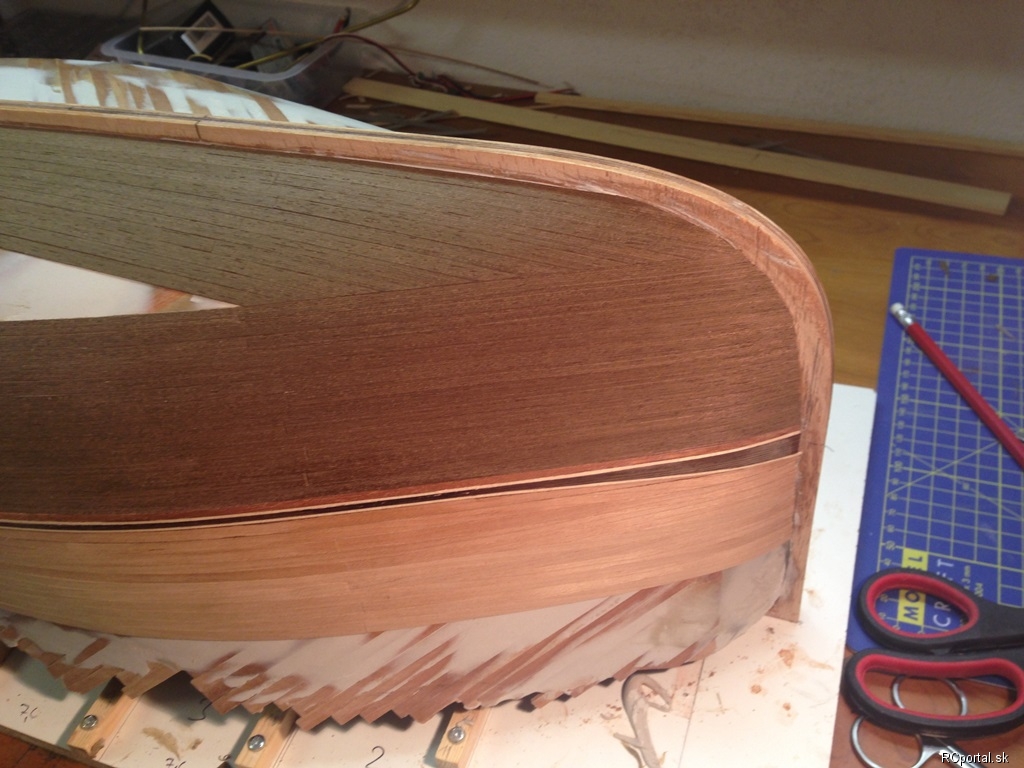

V nedelu som nevydrzal a po tyzdnovej abstinencii od lodiek som sa poobede zasil v garazi a dalej plankoval parnik..  Mam hotovu cast oplankovania pod ciarou ponoru, kedze sa uz listy zacinaju vyrazne krutit, musim pokracovat v plankovani od kylu k hotovej oplankovanej casti.. tu je nejake foto pre inspiraciu, + nejake fotky su pridane do galerie.  Riso |
|
Karolko modelár
Príspevkov: 228 Moje modely Poslať správu |
Paráda, pěkně se to vybarvuje Rišo. Moc pěkná práce. |
|
Othello modelár
Príspevkov: 2216 Moje modely Poslať správu |
Risko na paradu. Ta vodoryska na zrkadle podla mna nemusi byt, ale s tym plankovanim by som aj tak pokracoval a nezacinal od kylu. Ono to potom pokazi cely dojem plankovania. Bude to ako zlatane  . Ale nechcem ti do toho kecat urcite to bude vyzerta uchvatne. |
|
darco2 modelár
Príspevkov: 804 Moje modely Poslať správu |

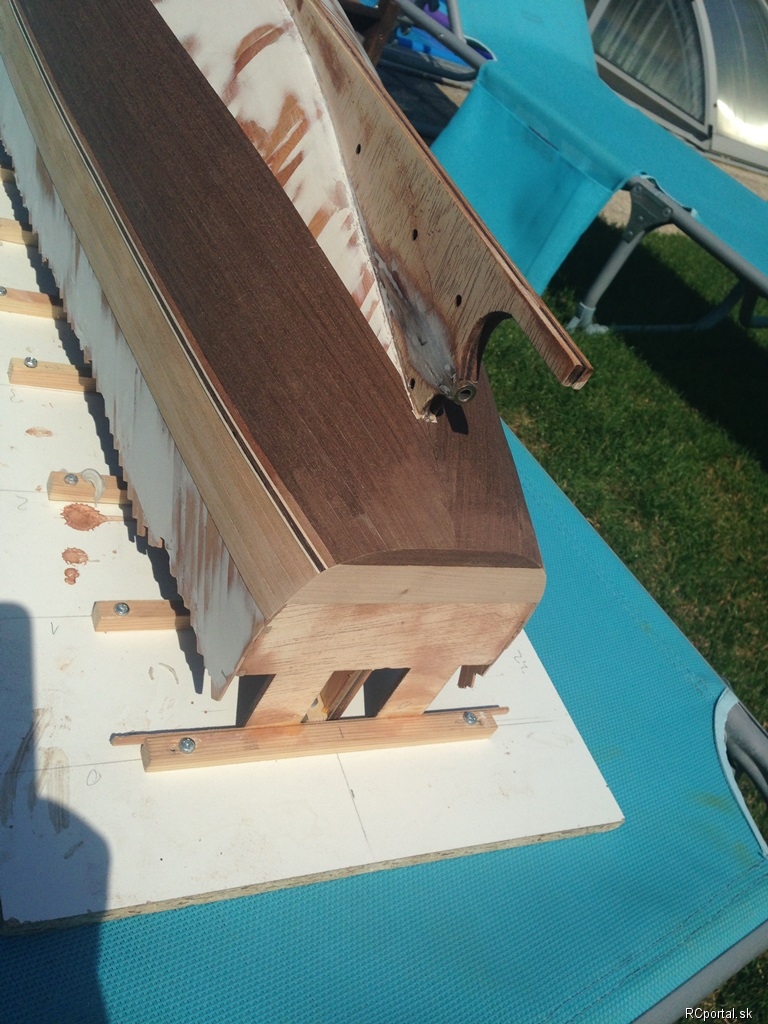

Juro, no uz je z toho zlatanina skusal som to este plankovat dalej, ale nie je to ono.. urobil som tu chybu na Rive a je to strasne vidiet.. Je pravda ze ja mam kazdu tu lod vykukanu do detailu, takze vidim kazdu chybicku.. urcite to bude vidiet, snazil som sa to dal len na spodnu stranu lode, takze by to nemalo byt nejak vyrazne vidiet.. ved kukni fotky.   Riso |
|
Othello modelár
Príspevkov: 2216 Moje modely Poslať správu |
Nie, nie teraz na to pozeram a rozhodol si sa spravne. Bude to kraska Risko. Ako hovorievam ked som z niecoho nadseny PARADICKA  |
|
darco2 modelár
Príspevkov: 804 Moje modely Poslať správu |

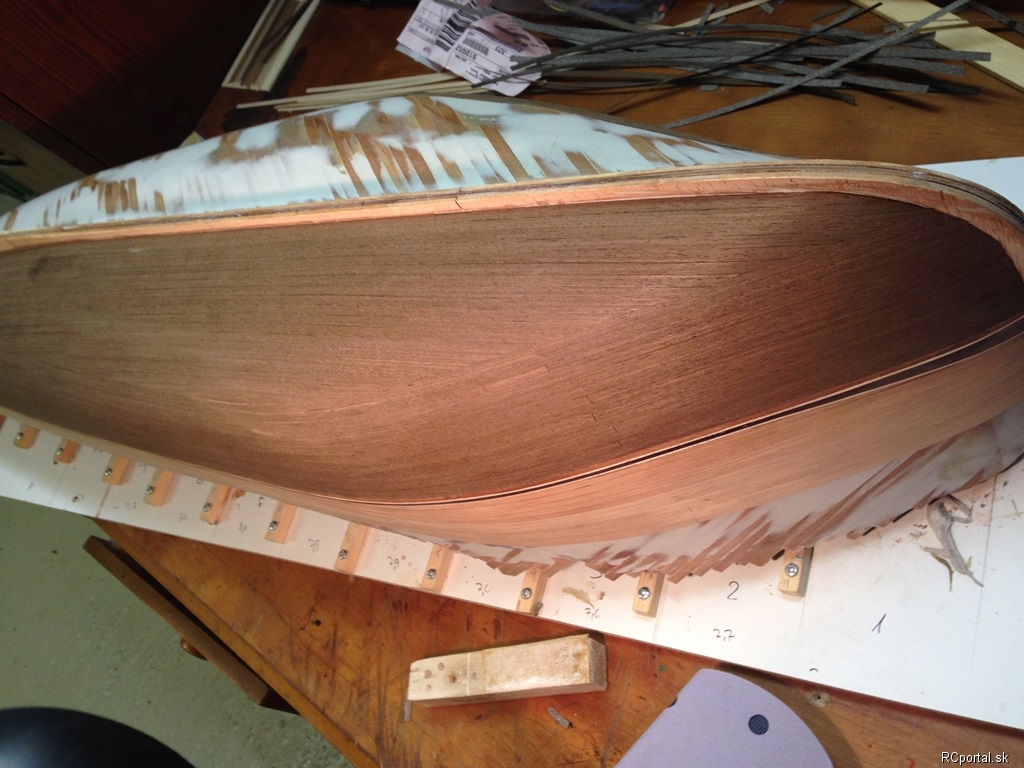

Vcera vecer sa mi podarilo doplankovat polovicu lode.. dnes pokracujem dalej.  |
|
marianr modelár
Príspevkov: 1466 Moje modely Poslať správu |
Vyzerá to dobre, chcel by som to vidieť naživo.... Poťahuješ len jednu stranu? To by som si netrúfol. P.S. Keď budeš robiť ďalšiu loď 8-))) tak vyskúšaj zužované planky (zužované nie zožuvané), dá sa na to urobiť rezací prípravok... Ak ti to pôjde, môžeš plankovať aj mne. 8-) |
|
darco2 modelár
Príspevkov: 804 Moje modely Poslať správu |
Dakujem, ano vyzera to aj na zivo dobre, sam som prekvapeny... Wenge ma dobru kresbu dreva, takze nejake nedostaky sa skryju.. ale su tam nedokonalosti.. krore su tam umyselne, aby to nevyzeralo ako mega dokonale leskle veldielo.. ,.) Marian, aj druha strana je oplankovana asi z 2/3, teraz som dokoncoval jednu stranu, dnes sa vrhnem na druhu stranu.. Zuzovane planky- pocul som o tom, ale neviem o pripravku na to.. kazdopadne by ma to zaujimalo.. |
|
marianr modelár
Príspevkov: 1466 Moje modely Poslať správu |
http://navi.modelisme.com/article451.html http://navi.modelisme.com/article452.html Niečo podobné je aj v nejakom starom MRB, tiež po žabožrútsky. Ale dá sa to pochopiť. |
|
darco2 modelár
Príspevkov: 804 Moje modely Poslať správu |
Fuuu, tak toto je na mna moc, prelozil som si to v google translatore.. a som z toho tak isto jelen ako pred tym.. |
|
marianr modelár
Príspevkov: 1466 Moje modely Poslať správu |
Odmeriaš na každom rebre dĺžku od paluby po kýl. Najväčšiu dĺžku vydelíš tak, aby ti vychádzala požadovaná šírka lišty. A tým istým číslom podelíš dĺžky ostatných rebier. Na tom prípravku nastavíš v mieste každého rebra príslušnú šírku. Pripevníš lištu (ohnutú) a zrežeš zarovno podľa hrany prípravku. Nájdem ten článok s výkresmi. |
