Technické parametre
| Výrobca: | Opäť Ja .-) |
| Rozpätie: | 0 mm |
| Hmotnosť: | 0 g |
| Kategória: | Lode - motorové |
| Dĺžka: | 1020 mm |
| Materiál: | Prírodné drevo, Americká čerešňa, Breza, Wenge, Mahagon, Mosadz |
| Motor: | Parný motor V4 vlastnej konštrukcie |
Popis
Zatial pracovny nazov parniku Matilda, ktory som neskor po vyrobeni nepodarku pismena M nazval Watilda
Rebra a kyl preklesene pocas dlhych zimnych vecerov z planu v mierke 3:1.
Vypalene z 4mm preglejky, nosniky 4x4 mm
Kedze lod bude otvorena, su namorene rebra a nosniky uz na zaciatku stavby..
Na pohon bude sluzit Parny motor vlastnej konstrukcie V4 Vrtanie 9mm x 16 mm zdvih.
ID Modelu: AM4152 | Zobrazenia: 54283 | Pridané: 7. 4. 2014 o 09:02 | Autor: darco2
Vypalene rebra z februara…
Usadenie hriadele do…
Kyl dlhy 97 cm + 5 cm…
Na skusku postavene…
Zlepena kostra parniku Moja…
6.4.2014 - Oficialny…
Ano mam aj cierne…
Predok vytvarovany z…
Zaciatok vnutorneho…
Listy 6 x 1,5 x cca 300 mm Ak…
Kontrola musi byt...…
Stav niekde zo zaciatku…
Stav zo zaciatku…
Nepocital som este kolko je…
Zadok skoro…
Postupne doplnanie list na…
o par hodin…
Hotovo..…
Dokonceny zadok, uz aj…
Spary som vyplnil tmelom na…
po obruseni som naniesol do…
Na obrazku je uz natiahnuta…
Obrusena vs. neobrusena…
vytmelena vybrusena…
Vytmelena strana pred…
1. pokus ..ee,
2. pokus s…
S nalepenou 1.…
Lista…
Mahagon (3mm)- Javor (1mm) -…
Uff, ciara ponoru…
Detail predneho ukoncenia…
Plankovanie zahajene lepene…
prvych 5 rad Wenge a Ceresne…
Zadok je…
dat ci nedat vodorysku aj na…
Pokracovanie plankovania od…
Detail zadneho prechodu…
Detail predneho prechodu…
Jedna polovica za mnou..
wenge cat lode je odyhovana,…
Prva lista od predu…
O par 10-tok minut…
Na chvilku som musel dat lod…
Druha…
Takto bude vyzerat nejak…
Moc velky detail.. je to…
tu o chvilu neskor..
Odyhovana lod, pripravena na…
Prva vrstva…
prva vrstva bocny…
Druha…
Tretia…
4 Vrstva s 48g…
Piata…
Siesta…
Siedna…
1. brusenie epoxidu brusny…
Lod obrusena excentrickou…
Posledne minuty lode na…
Lod dostala aj provizorny…
nahrubo orezana linia paluby.…
Vaha trupu…
Zatazovy test vo…
Navrtane dierky na stredny…
Usadene kormidlo,ako vodiaca…
Pohlad z druhej…
Spodny drzziak kormidla..…
Usadene kormidlo na lodi, uz…
Detail paky ktorou sa bude…
Frezovanie casti na…
kostra…
Tolko som sa snazil aby boli…
Pouzil som ako maketu kotla…
Kostra podlahy aj s vyrezom…
uz polepena…
Par fotiek aktualneho stavu..…
odborny dohlad musi…
29.09.2014 sme sa pustili s…
Plamencova rura priemer…
Vovarene 10mm trubky a…
spompletizovana medena…
Hotovy kotol pred ocistenim a…
Kotol streknuty ciernou…
Odlucovac oleja s predhrevom…
Pohlad do…
A este z ineho…
Kotol dostal…
objimka, na kominovej…
Zaizolovany kotol, pripraceny…
Nejaka peknostka na komin..…
Kotol uz aj s izolaciou,…
Detail…
Odlucovac…
Kormidlo…
Ovladanie motora, Otacky a…
Diely tiahla, v trubke je M2…
Tiahlo komplet, na
Ovladanie namontovane na…
Umiesnenie…
Dalsie kusky na ovladanie…
Lepenie vonkasej listy…
Zabrusena 5mm nad…
1.…
2.…
3.…
4. vrstva, dokopy ich bolo…
Zakladny kus materialu pre…
Vyfrezovana diera a zakladny…
Hotovy, vybruseny…
Nastetkovana - nalakovana…
Nahodena pada, pod nou dekel…
Ram sedenia pre…
M ako…
Podlaha…
Zadne…
Zadne sedenie o nejaky den…
Nedalo mi to tak som polozil…
| Autor | Správa | |
|
peterzak37 modelár
Príspevkov: 2635 Moje modely Poslať správu |
Ved este nic nieje stratene, nakoniec to Riso zachrani a bude to parnik WANDA  Ved sa to sedenie velmi vydarilo a si strasil |
|
|
darco2 modelár
Príspevkov: 804 Moje modely Poslať správu |
Bude to meno Wendy - WElcome to New york anD happy holidaY (jak na tom ftakovi) |
|
|
peterzak37 modelár
Príspevkov: 2635 Moje modely Poslať správu |
 To nie, to by mi pripominalo oblubeny hamburger  |
|
|
pajlotmato modelár
Príspevkov: 1482 Moje modely Poslať správu |
Mne lode nič nehovoria ale toto je jedna krásna práca... |
|
|
darco2 modelár
Príspevkov: 804 Moje modely Poslať správu |

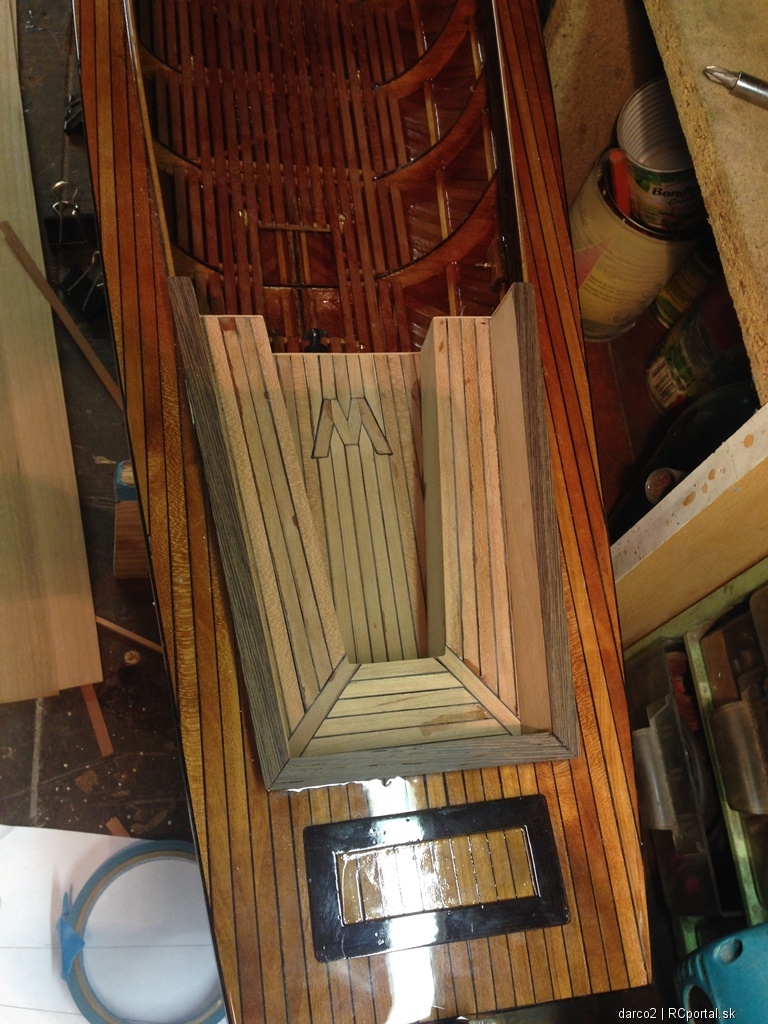

Peto, ten hamburger vyzera velmi dobre.. dal by som si taku dobrotku..  Pajlotmato dakujem Sedenie dokoncene, aby nedochadzalo k myleniu pismena, budem ho do buducnosti fotit uz len z tej spravnej strany..  |
|
|
Waldas modelár
Príspevkov: 680 Moje modely Poslať správu |
Pekna robota. Ked si robil ten kotol, tak ako si vyrobil tie zaoblene konce? Pripravok a vylisovanie? |
|
|
darco2 modelár
Príspevkov: 804 Moje modely Poslať správu |
Waldas, dikes, zaoblene konce su to kupovane klenuta dna na nezezovu trubku nema vyznam to vyrabat, ked sa to da kupit, aj ked cena je trosku ustrelena, cca 10€ za kus.. ale mas to presne k premieru trubky.. rovnaka hrubka steny ako trubka potom sa to bez problemov zvara.. mne tieto veci robieva jeden kamarat, co sa venuje vyrobe veci z nerezu profesionalne.. takze ani zvar nemusis nejak brusit. |
|
|
peterzak37 modelár
Príspevkov: 2635 Moje modely Poslať správu |
Risko , vyzera to super s tym kotlom a motorom... |
|
|
Ivanhoe modelár
Príspevkov: 672 Moje modely Poslať správu |
Richard s tým kotlom a komínom to je nádherné. Krásna kombinácia. Ináč všetko najlepšie k meninám |
|
|
darco2 modelár
Príspevkov: 804 Moje modely Poslať správu |
Ivan dakujem, dnes som dal prvu vrstu epoxidu na sedenie,, kedze sa to bude tazsie brusit, radsej to urobim na etapy, lebo by som mal svalovicu na rikach z brusenia.. vselijakych rohov a ploch na nom.. |
|
|
darco2 modelár
Príspevkov: 804 Moje modely Poslať správu |

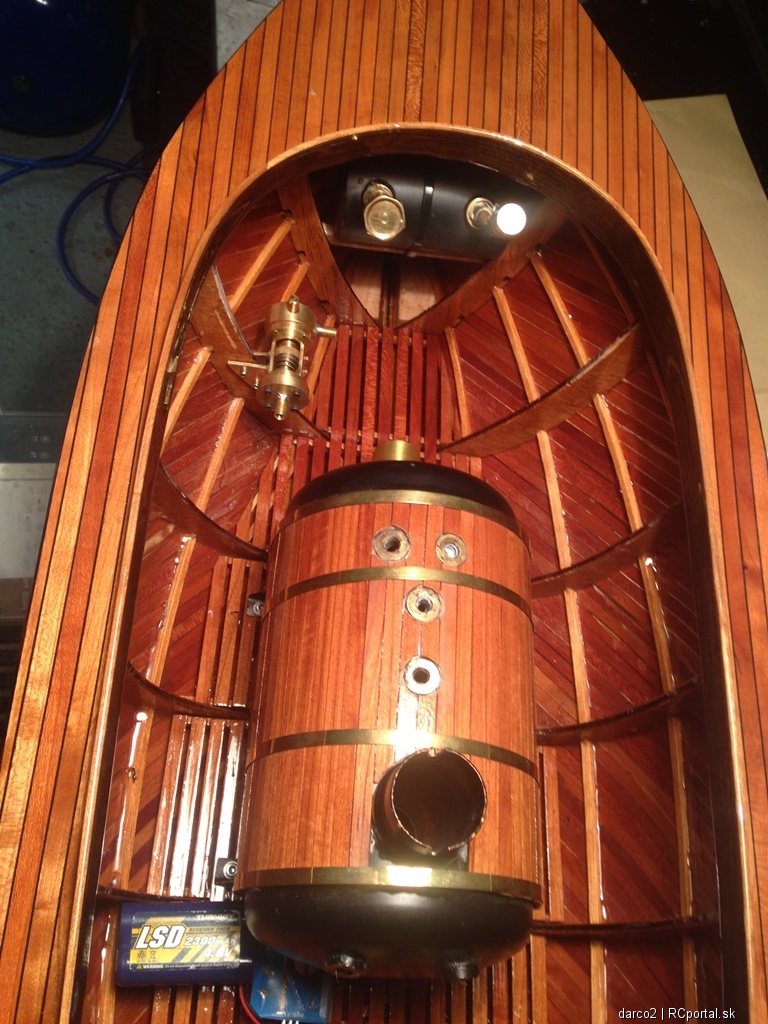

Kedze je malo casu, pribuda urobenej prace pomenej.. a to som chcel ist tento vikend na vodu.. umiestnil som nadobu na plyn, regulator plynu. kotol.. vyrobil drziak na horak.. jedno foto pre inspiraciu..  |
|
|
peterzak37 modelár
Príspevkov: 2635 Moje modely Poslať správu |
Mam pocit, ze si latku stanovil velmi vysoko... krasa |
|
|
Brom modelár
Príspevkov: 92 Moje modely Poslať správu |
Nielen latku, ale aj pocet obrazkov . |
|
|
komodor modelár
Príspevkov: 118 Moje modely Poslať správu |
Chcel by som si pre radosť postaviť nejaký pekný mahagoňák. Ale keď vidím Rišove a Karolkove výtvory, tak sa do toho radšej púšťať nebudem. Nerád by som ostával v hanbe 8-) |
|
|
darco2 modelár
Príspevkov: 804 Moje modely Poslať správu |
Julo, ty mi nico hovor.. o hanbe.. co mas vsetko dokonale.. v mierke.. |
