Technické parametre
| Výrobca: | Opäť Ja .-) |
| Rozpätie: | 0 mm |
| Hmotnosť: | 0 g |
| Kategória: | Lode - motorové |
| Dĺžka: | 1020 mm |
| Materiál: | Prírodné drevo, Americká čerešňa, Breza, Wenge, Mahagon, Mosadz |
| Motor: | Parný motor V4 vlastnej konštrukcie |
Popis
Zatial pracovny nazov parniku Matilda, ktory som neskor po vyrobeni nepodarku pismena M nazval Watilda
Rebra a kyl preklesene pocas dlhych zimnych vecerov z planu v mierke 3:1.
Vypalene z 4mm preglejky, nosniky 4x4 mm
Kedze lod bude otvorena, su namorene rebra a nosniky uz na zaciatku stavby..
Na pohon bude sluzit Parny motor vlastnej konstrukcie V4 Vrtanie 9mm x 16 mm zdvih.
ID Modelu: AM4152 | Zobrazenia: 54679 | Pridané: 7. 4. 2014 o 09:02 | Autor: darco2
Vypalene rebra z februara…
Usadenie hriadele do…
Kyl dlhy 97 cm + 5 cm…
Na skusku postavene…
Zlepena kostra parniku Moja…
6.4.2014 - Oficialny…
Ano mam aj cierne…
Predok vytvarovany z…
Zaciatok vnutorneho…
Listy 6 x 1,5 x cca 300 mm Ak…
Kontrola musi byt...…
Stav niekde zo zaciatku…
Stav zo zaciatku…
Nepocital som este kolko je…
Zadok skoro…
Postupne doplnanie list na…
o par hodin…
Hotovo..…
Dokonceny zadok, uz aj…
Spary som vyplnil tmelom na…
po obruseni som naniesol do…
Na obrazku je uz natiahnuta…
Obrusena vs. neobrusena…
vytmelena vybrusena…
Vytmelena strana pred…
1. pokus ..ee,
2. pokus s…
S nalepenou 1.…
Lista…
Mahagon (3mm)- Javor (1mm) -…
Uff, ciara ponoru…
Detail predneho ukoncenia…
Plankovanie zahajene lepene…
prvych 5 rad Wenge a Ceresne…
Zadok je…
dat ci nedat vodorysku aj na…
Pokracovanie plankovania od…
Detail zadneho prechodu…
Detail predneho prechodu…
Jedna polovica za mnou..
wenge cat lode je odyhovana,…
Prva lista od predu…
O par 10-tok minut…
Na chvilku som musel dat lod…
Druha…
Takto bude vyzerat nejak…
Moc velky detail.. je to…
tu o chvilu neskor..
Odyhovana lod, pripravena na…
Prva vrstva…
prva vrstva bocny…
Druha…
Tretia…
4 Vrstva s 48g…
Piata…
Siesta…
Siedna…
1. brusenie epoxidu brusny…
Lod obrusena excentrickou…
Posledne minuty lode na…
Lod dostala aj provizorny…
nahrubo orezana linia paluby.…
Vaha trupu…
Zatazovy test vo…
Navrtane dierky na stredny…
Usadene kormidlo,ako vodiaca…
Pohlad z druhej…
Spodny drzziak kormidla..…
Usadene kormidlo na lodi, uz…
Detail paky ktorou sa bude…
Frezovanie casti na…
kostra…
Tolko som sa snazil aby boli…
Pouzil som ako maketu kotla…
Kostra podlahy aj s vyrezom…
uz polepena…
Par fotiek aktualneho stavu..…
odborny dohlad musi…
29.09.2014 sme sa pustili s…
Plamencova rura priemer…
Vovarene 10mm trubky a…
spompletizovana medena…
Hotovy kotol pred ocistenim a…
Kotol streknuty ciernou…
Odlucovac oleja s predhrevom…
Pohlad do…
A este z ineho…
Kotol dostal…
objimka, na kominovej…
Zaizolovany kotol, pripraceny…
Nejaka peknostka na komin..…
Kotol uz aj s izolaciou,…
Detail…
Odlucovac…
Kormidlo…
Ovladanie motora, Otacky a…
Diely tiahla, v trubke je M2…
Tiahlo komplet, na
Ovladanie namontovane na…
Umiesnenie…
Dalsie kusky na ovladanie…
Lepenie vonkasej listy…
Zabrusena 5mm nad…
1.…
2.…
3.…
4. vrstva, dokopy ich bolo…
Zakladny kus materialu pre…
Vyfrezovana diera a zakladny…
Hotovy, vybruseny…
Nastetkovana - nalakovana…
Nahodena pada, pod nou dekel…
Ram sedenia pre…
M ako…
Podlaha…
Zadne…
Zadne sedenie o nejaky den…
Nedalo mi to tak som polozil…
| Autor | Správa |
|
darco2 modelár
Príspevkov: 804 Moje modely Poslať správu |

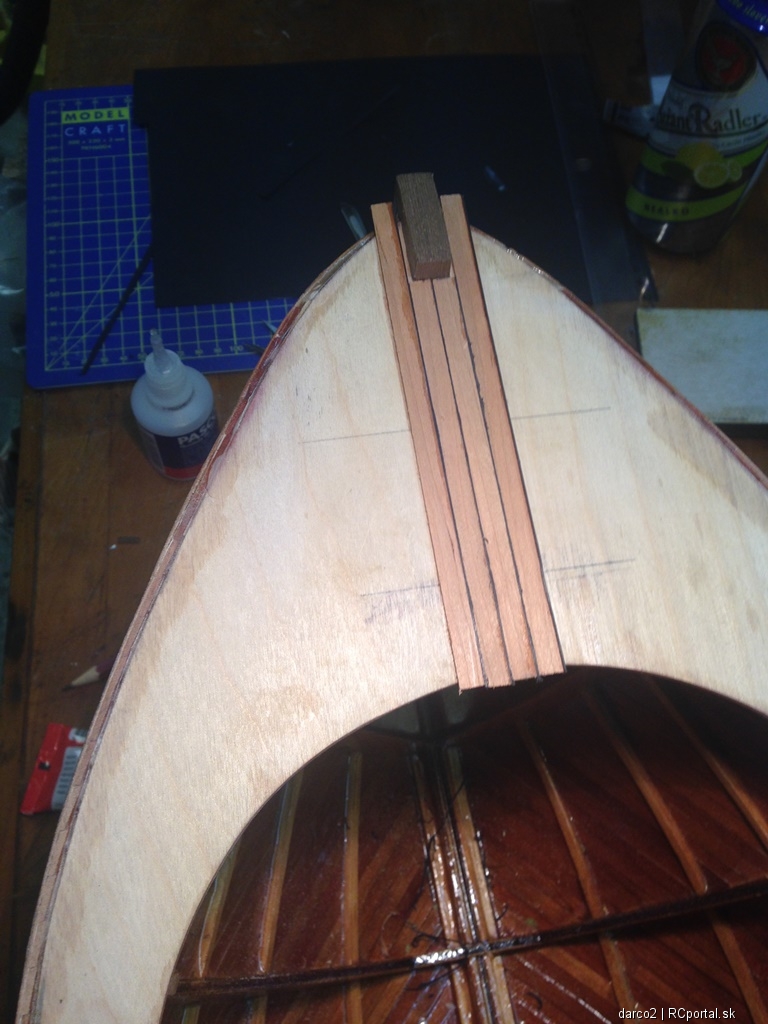

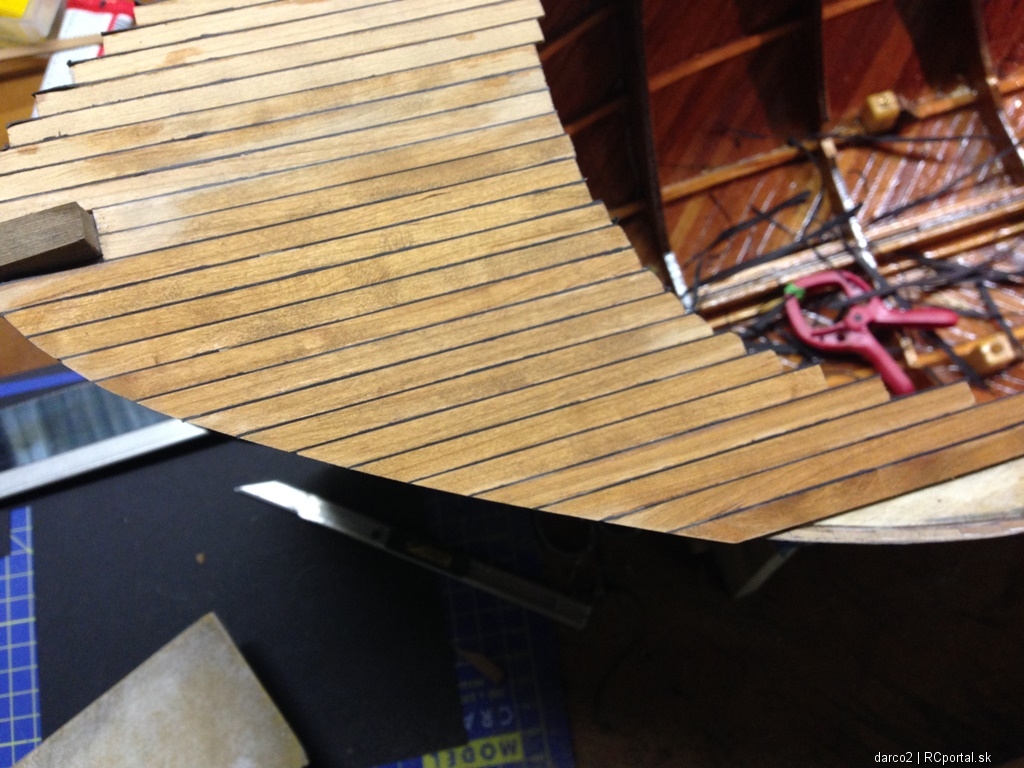

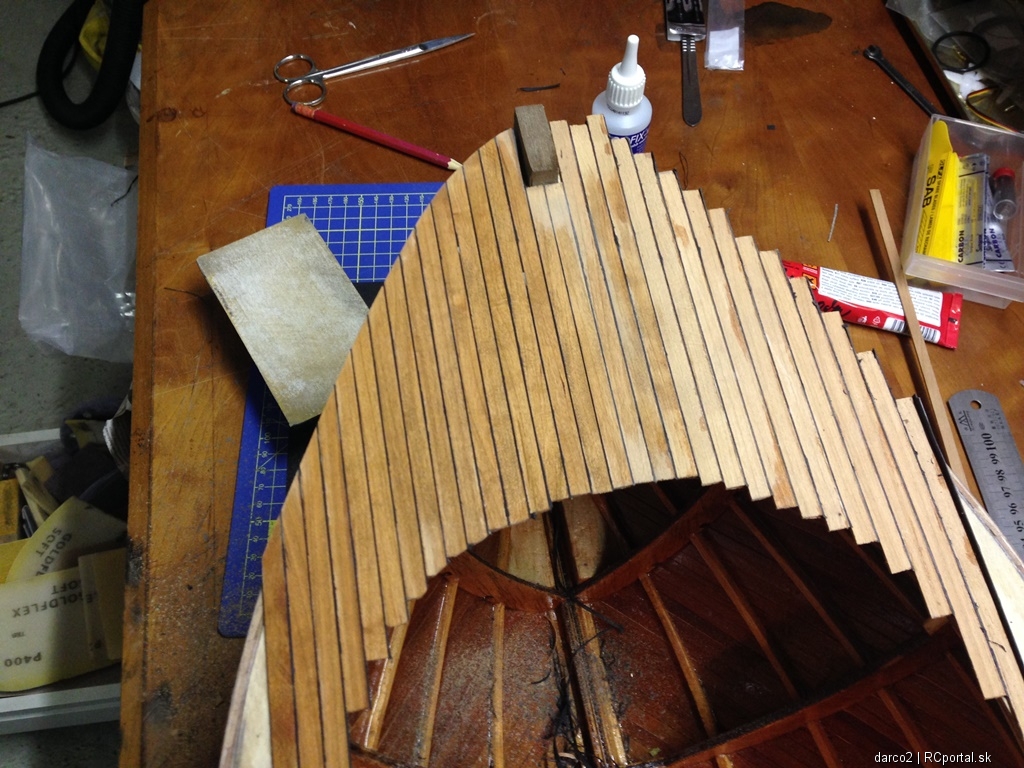

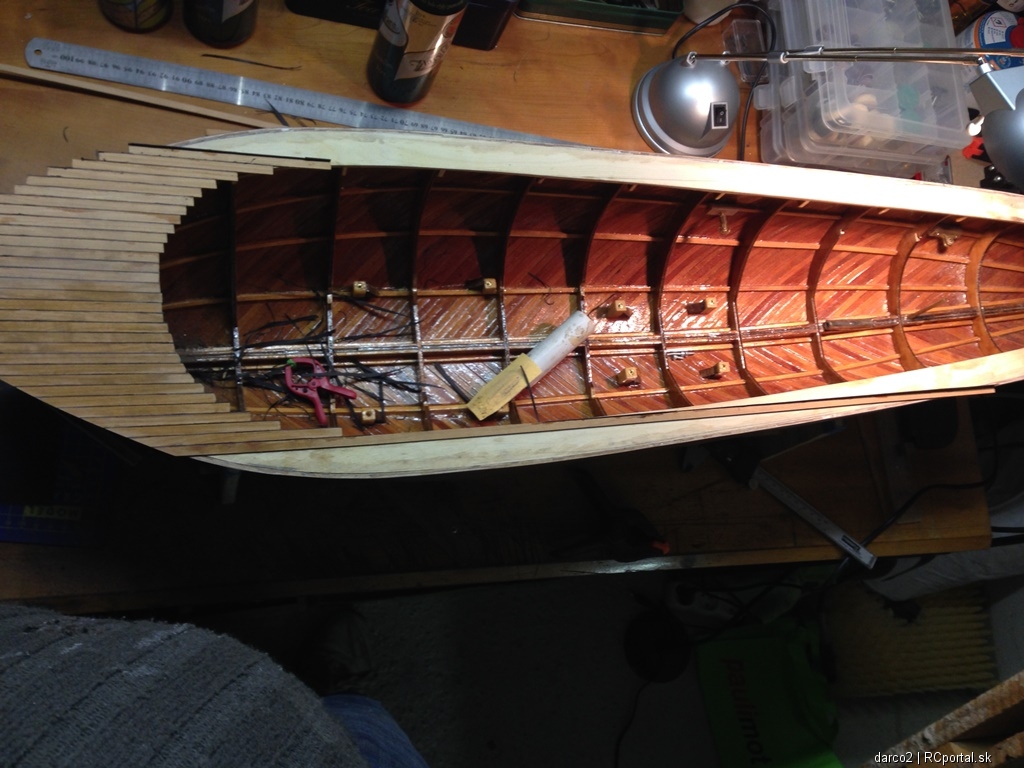

Cez vikend som odlozil zo stola nezmyselnosti ako kolesovy parnik a rozpracovany parny motor a zacal sa venovat Matilde.. nech mam s cim plavat cez cezonu, ktora sa neuveritelne rychlo blizi.. Zacal som s plankovanym paluby, rozhodol som sa ze nebudem vymyslat a ze palubu oplankujem tak ako je na plane.. Listy pouzivam ceresnove 6x1,5mm, medzi listy davam 380g cierny papier.. Tu je par foto Sobota   Nedela   Tu mam trosku dilema, ci listu ktora ide odpredu dozadu rozdelit, alebo nie, kedze to je "vodiaca" lista, tak som ju nalepil v celku.. Nasledujucu listu ktora pojde k vonkajsiemu okraju lode chcem rozdelit v cca polovicke ..  |
|
Othello modelár
Príspevkov: 2216 Moje modely Poslať správu |
Risko je to paradicka. Uz sa neviem dockat na vysledok ked bude ready aj vnutro lode. |
|
darco2 modelár
Príspevkov: 804 Moje modely Poslať správu |
Vnutro bude ako je na fotkach. jedine co co pribudne je sedenie vzadku lode.. ale to az po oplankovani.. |
|
Karolko modelár
Príspevkov: 228 Moje modely Poslať správu |
Parádička, Rišo! |
|
darco2 modelár
Príspevkov: 804 Moje modely Poslať správu |

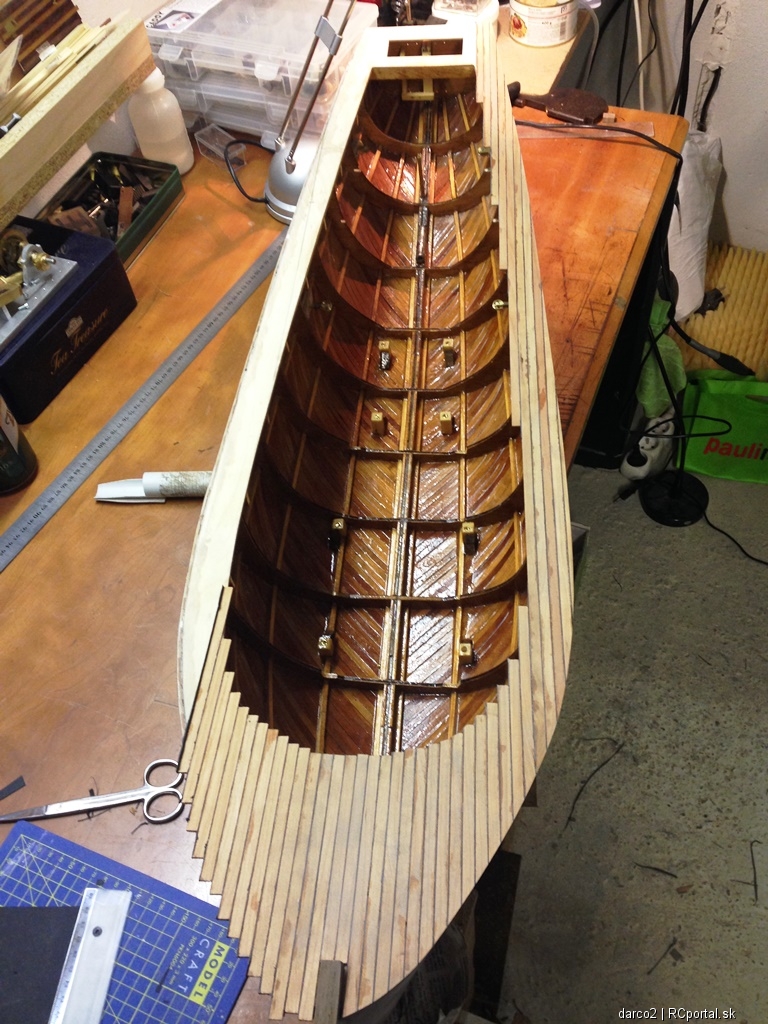

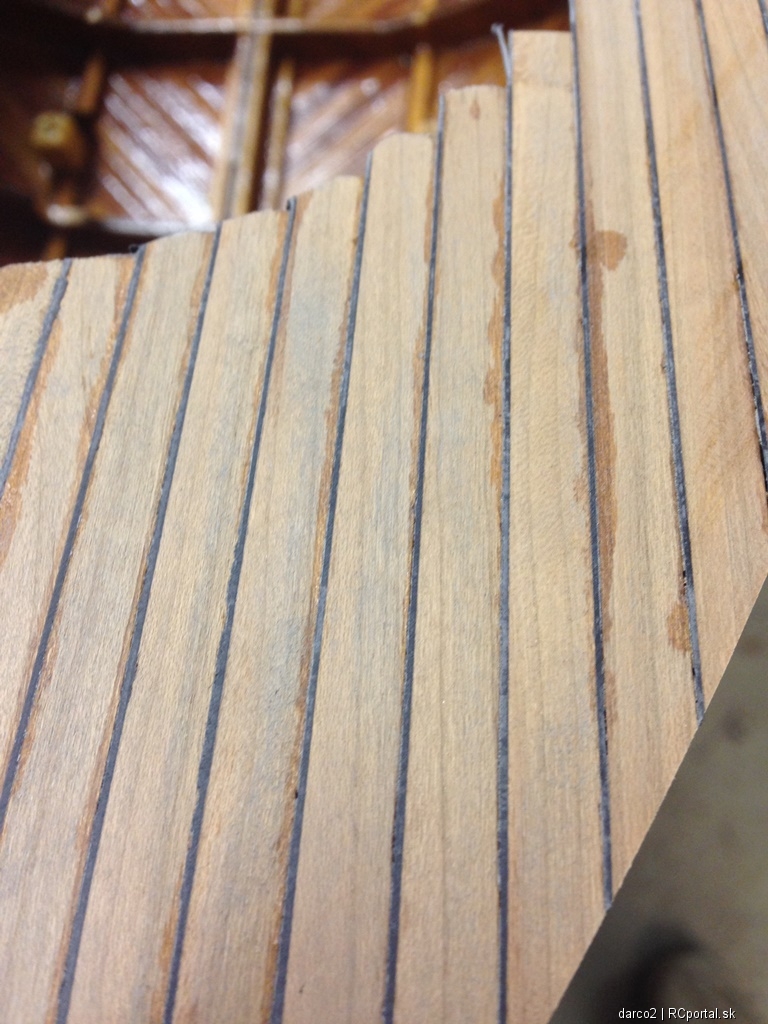

Dakujem za chvalu.. Vcera opat pracovny vecer v garazi.. Dolepena a z vonkajsej strany obrusena jedna strana.  Detail paluby  Vcera som dolepil aj druhu stranu, ale zabudol som ju odfotit.. dnes vecer pokracujeme.. |
|
peterzak37 modelár
Príspevkov: 2643 Moje modely Poslať správu |
Krasna praca , situaciu si odhadol spravne, vcera bolo 11 stupnov, predpoved je stale v pluse, takze sezona tu bude asi skor ako sme si mysleli. |
|
darco2 modelár
Príspevkov: 804 Moje modely Poslať správu |
Jasne uz sa tesim ako pojdem na jazero do Ivanky.. dufam ze to nedopadne tak ako s BB ze sa budem kupat v 15-stupnovej vode.. ale kedze moje telo produkovalo veeeela adrenalinu ani som to nepostrehol..  |
|
darco2 modelár
Príspevkov: 804 Moje modely Poslať správu |

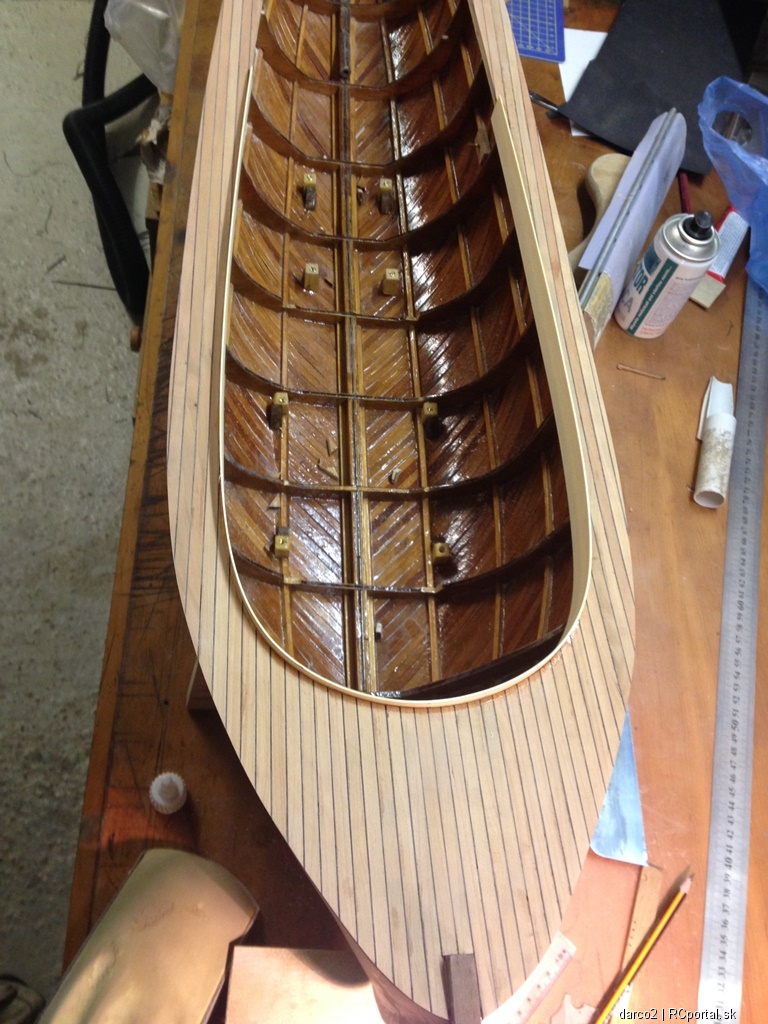

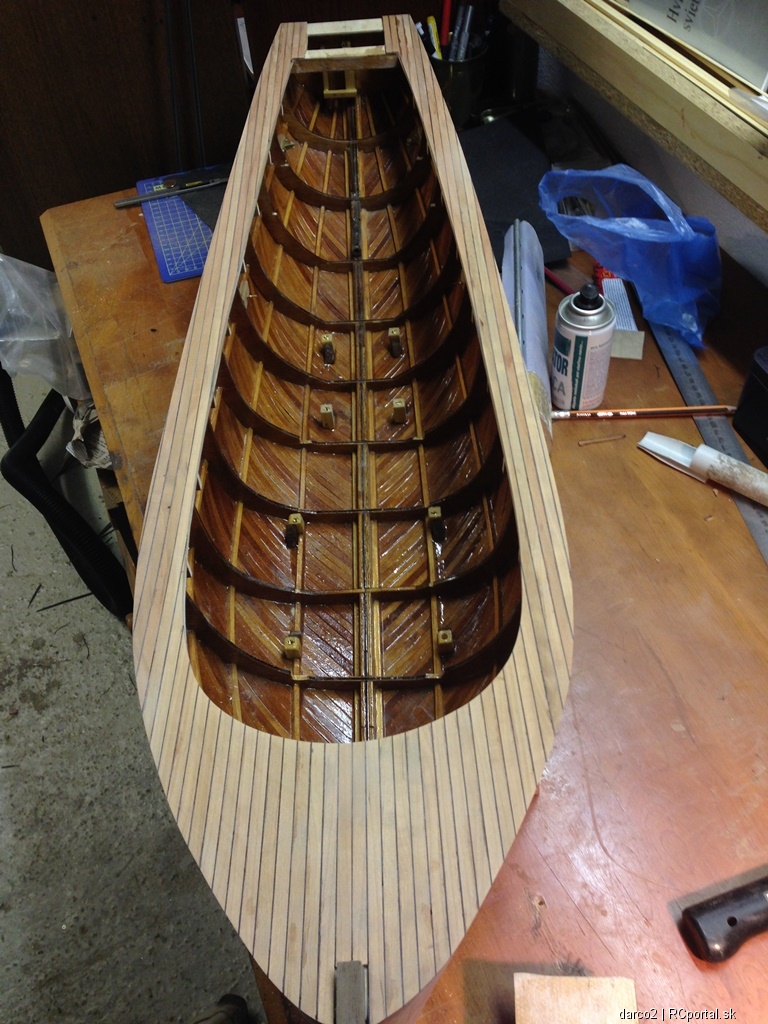

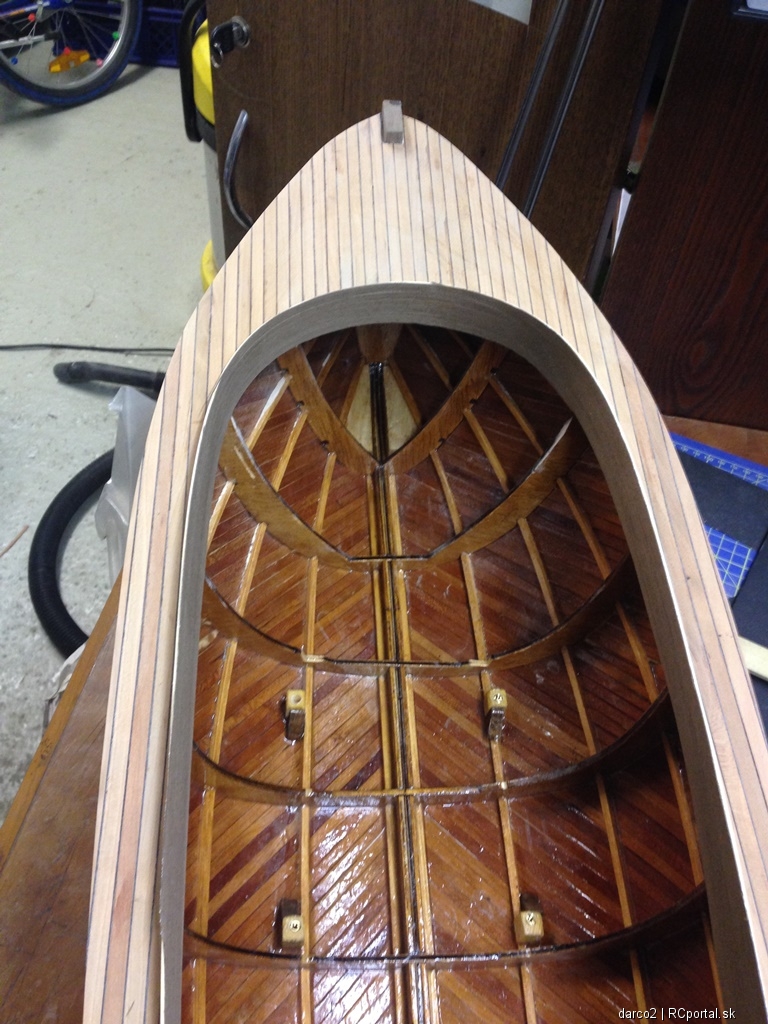

Plodny vecer v garazi za nami.. Paluba dodyhovana, obrusene hrany, zabrusene listy do hladka..  Nalepena lista vnutorneho lemu  Vnutorna strana lemu bude Wenge  |
|
marianr modelár
Príspevkov: 1466 Moje modely Poslať správu |
Keď budem veľký, aj ja si urobím nejakú loďku. |
|
Ludo modelár
Príspevkov: 773 Moje modely Poslať správu |
krasa, a nic si nerob z toho ze krajne listy ti nevysli rovnako siroke a nezacinaju v rovnakej vzdialenosti....to je normalne aj na dospalech lodiach |
|
Kamil modelár
Príspevkov: 708 Moje modely Poslať správu |
To je fakt krásna práca. |
|
darco2 modelár
Príspevkov: 804 Moje modely Poslať správu |
Nerobim si z toho nic, som prave celkom spokojny, lebo vysli skoro rovnake na oboch krajoch Dokonca na zadku kde som to cele zakoncoval, to vyslo tak, ze som len medzi 3 listy vlozil po dva cierne papiere.. a sedelo to ako rit na serbel.. Samozrejme ze nejake nedostatky su tam, ale podla mna pre bezneho pozorovatela nepozorovatelne.. |
|
Ludo modelár
Príspevkov: 773 Moje modely Poslať správu |
ano ale ja som neni bezny pozorovatel  |
|
marianr modelár
Príspevkov: 1466 Moje modely Poslať správu |
Mne vyšli rovnaké, dosť som sa vybál. Asi náhoda. 8-) Prečo paluba nie je olemovaná? Alebo ešte bude? |
|
darco2 modelár
Príspevkov: 804 Moje modely Poslať správu |
Do prdele.. ja som vedel, ze som ju mal najprv olemovat.. no nic dnes to olupem dole a vyskusam to nanovo.. Bude tam lem ale len taky milimetrovy ak sa podari.. uvidime vecer.. |
