Technické parametre
| Výrobca: | Opäť Ja .-) |
| Rozpätie: | 0 mm |
| Hmotnosť: | 0 g |
| Kategória: | Lode - motorové |
| Dĺžka: | 1020 mm |
| Materiál: | Prírodné drevo, Americká čerešňa, Breza, Wenge, Mahagon, Mosadz |
| Motor: | Parný motor V4 vlastnej konštrukcie |
Popis
Zatial pracovny nazov parniku Matilda, ktory som neskor po vyrobeni nepodarku pismena M nazval Watilda
Rebra a kyl preklesene pocas dlhych zimnych vecerov z planu v mierke 3:1.
Vypalene z 4mm preglejky, nosniky 4x4 mm
Kedze lod bude otvorena, su namorene rebra a nosniky uz na zaciatku stavby..
Na pohon bude sluzit Parny motor vlastnej konstrukcie V4 Vrtanie 9mm x 16 mm zdvih.
ID Modelu: AM4152 | Zobrazenia: 54680 | Pridané: 7. 4. 2014 o 09:02 | Autor: darco2
Vypalene rebra z februara…
Usadenie hriadele do…
Kyl dlhy 97 cm + 5 cm…
Na skusku postavene…
Zlepena kostra parniku Moja…
6.4.2014 - Oficialny…
Ano mam aj cierne…
Predok vytvarovany z…
Zaciatok vnutorneho…
Listy 6 x 1,5 x cca 300 mm Ak…
Kontrola musi byt...…
Stav niekde zo zaciatku…
Stav zo zaciatku…
Nepocital som este kolko je…
Zadok skoro…
Postupne doplnanie list na…
o par hodin…
Hotovo..…
Dokonceny zadok, uz aj…
Spary som vyplnil tmelom na…
po obruseni som naniesol do…
Na obrazku je uz natiahnuta…
Obrusena vs. neobrusena…
vytmelena vybrusena…
Vytmelena strana pred…
1. pokus ..ee,
2. pokus s…
S nalepenou 1.…
Lista…
Mahagon (3mm)- Javor (1mm) -…
Uff, ciara ponoru…
Detail predneho ukoncenia…
Plankovanie zahajene lepene…
prvych 5 rad Wenge a Ceresne…
Zadok je…
dat ci nedat vodorysku aj na…
Pokracovanie plankovania od…
Detail zadneho prechodu…
Detail predneho prechodu…
Jedna polovica za mnou..
wenge cat lode je odyhovana,…
Prva lista od predu…
O par 10-tok minut…
Na chvilku som musel dat lod…
Druha…
Takto bude vyzerat nejak…
Moc velky detail.. je to…
tu o chvilu neskor..
Odyhovana lod, pripravena na…
Prva vrstva…
prva vrstva bocny…
Druha…
Tretia…
4 Vrstva s 48g…
Piata…
Siesta…
Siedna…
1. brusenie epoxidu brusny…
Lod obrusena excentrickou…
Posledne minuty lode na…
Lod dostala aj provizorny…
nahrubo orezana linia paluby.…
Vaha trupu…
Zatazovy test vo…
Navrtane dierky na stredny…
Usadene kormidlo,ako vodiaca…
Pohlad z druhej…
Spodny drzziak kormidla..…
Usadene kormidlo na lodi, uz…
Detail paky ktorou sa bude…
Frezovanie casti na…
kostra…
Tolko som sa snazil aby boli…
Pouzil som ako maketu kotla…
Kostra podlahy aj s vyrezom…
uz polepena…
Par fotiek aktualneho stavu..…
odborny dohlad musi…
29.09.2014 sme sa pustili s…
Plamencova rura priemer…
Vovarene 10mm trubky a…
spompletizovana medena…
Hotovy kotol pred ocistenim a…
Kotol streknuty ciernou…
Odlucovac oleja s predhrevom…
Pohlad do…
A este z ineho…
Kotol dostal…
objimka, na kominovej…
Zaizolovany kotol, pripraceny…
Nejaka peknostka na komin..…
Kotol uz aj s izolaciou,…
Detail…
Odlucovac…
Kormidlo…
Ovladanie motora, Otacky a…
Diely tiahla, v trubke je M2…
Tiahlo komplet, na
Ovladanie namontovane na…
Umiesnenie…
Dalsie kusky na ovladanie…
Lepenie vonkasej listy…
Zabrusena 5mm nad…
1.…
2.…
3.…
4. vrstva, dokopy ich bolo…
Zakladny kus materialu pre…
Vyfrezovana diera a zakladny…
Hotovy, vybruseny…
Nastetkovana - nalakovana…
Nahodena pada, pod nou dekel…
Ram sedenia pre…
M ako…
Podlaha…
Zadne…
Zadne sedenie o nejaky den…
Nedalo mi to tak som polozil…
| Autor | Správa |
|
peterzak37 modelár
Príspevkov: 2643 Moje modely Poslať správu |
Pekne, vidim, ze si bol uspesny aj so zalomenym vrtakom  |
|
darco2 modelár
Príspevkov: 804 Moje modely Poslať správu |
Nastastie som tam mal rezervu, tak sa mi to podarilo relativne bez problemov vytiahnut. |
|
darco2 modelár
Príspevkov: 804 Moje modely Poslať správu |
S radostou vam oznamujem, ze nove srdce parniku Watilda sa vcera 1. x rozbehlo.. Kratke video zo skusky na vzduch: https://youtu.be/zV5iv_-0zf0 |
|
Othello modelár
Príspevkov: 2216 Moje modely Poslať správu |
Ale slape  jak po zachvate alebo ked chytis 220 zo zastrcky |
|
Karolko modelár
Príspevkov: 228 Moje modely Poslať správu |
Gratuluji, krásný stroj! Těším se na první jízdu s novým motorem. |
|
darco2 modelár
Príspevkov: 804 Moje modely Poslať správu |

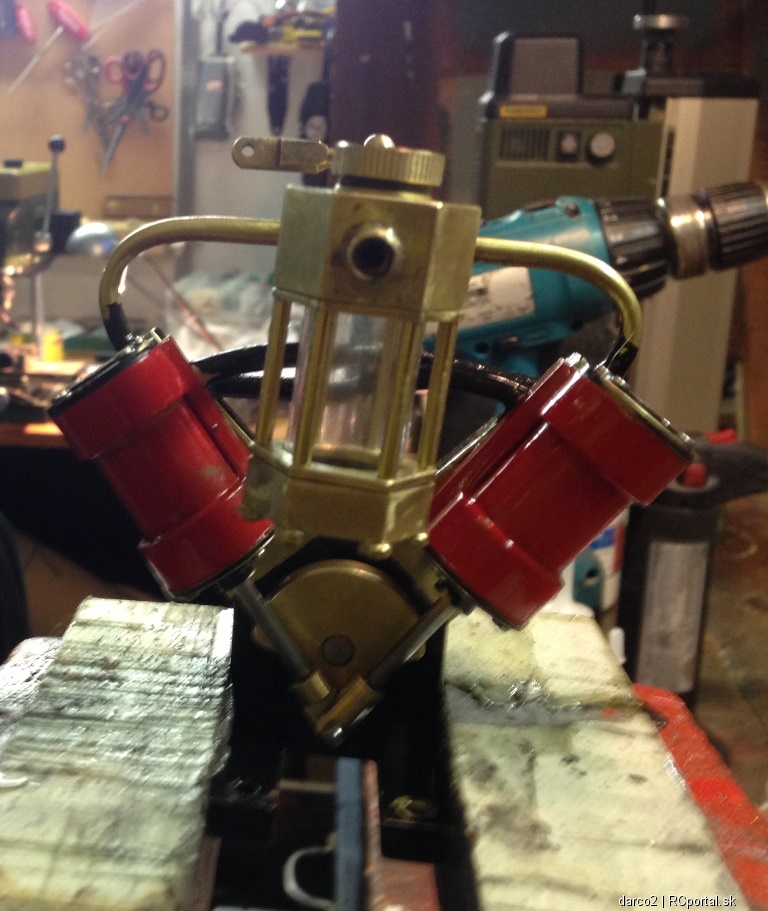

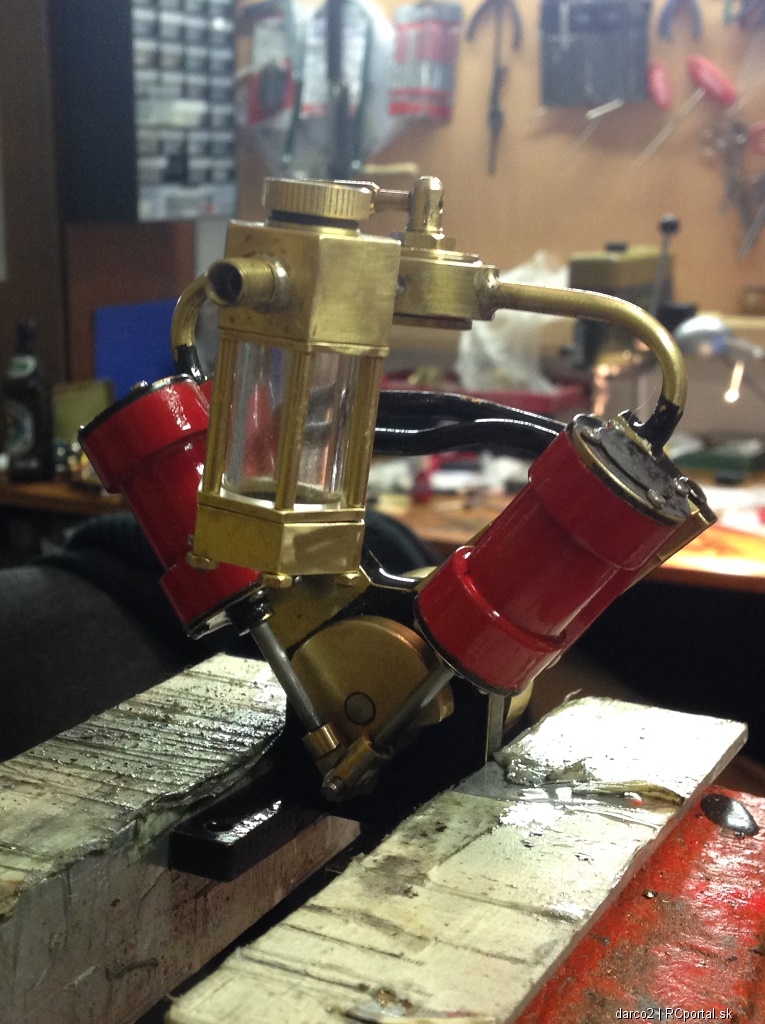

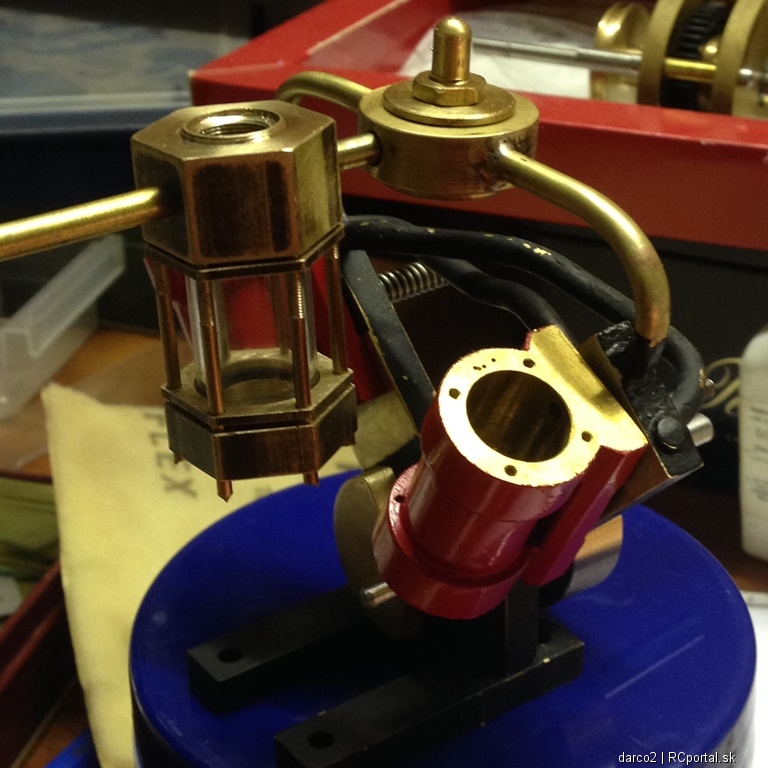

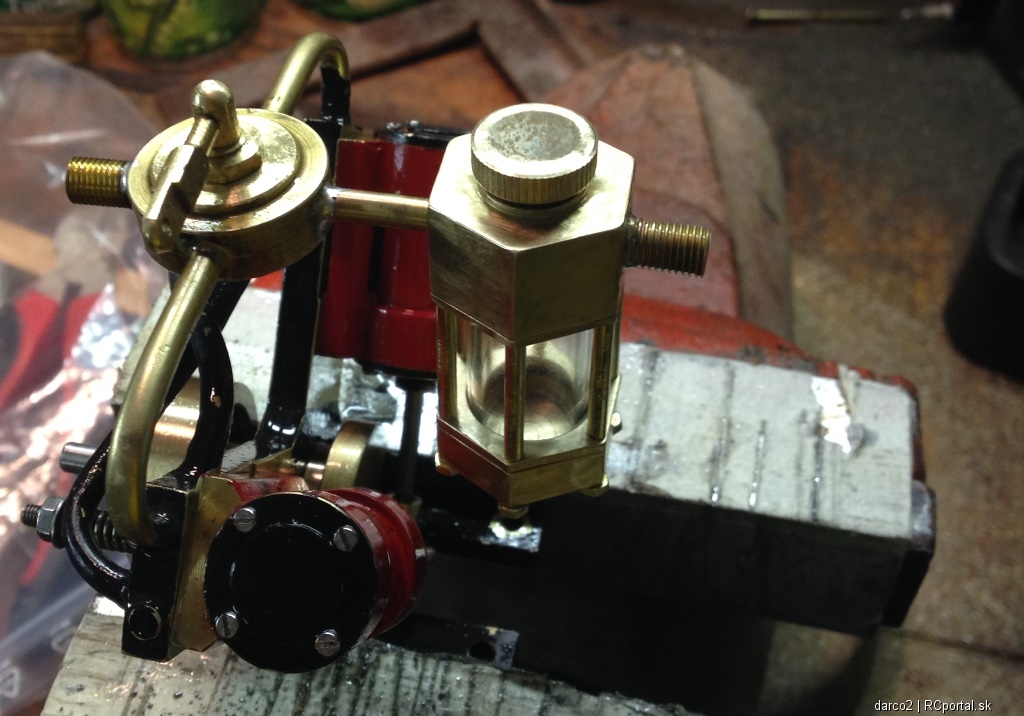

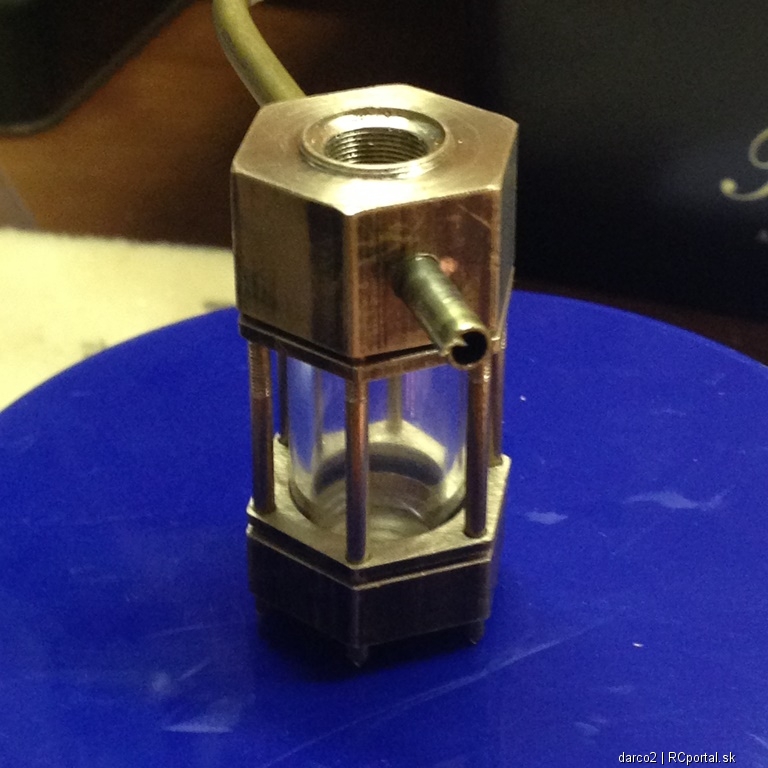

Pocas poslednych dni som este dorabal olejovac a nasledne skladal motor. Zda sa ze by to mohlo uz fungovat. olejovac je z mosadzneho 6-hranu a sklenenej trubky. bezne sa robi zo 4-hranu, ale kedze nemam prirubu k 4-paknovke, tak som vyrabal s tym co mam.. Takto vyzeral este pred montazou na motor  Pripasovany na motor  uz naletovany na motore    Pre vecnych kritikov  Viem, ze matice dole pretrcaju, robil som z materialu co som mal doma... ak bude vsetko fungovat aj na paru, zabrusim ich aby neboli vidiet.. Riso |
|
Othello modelár
Príspevkov: 2216 Moje modely Poslať správu |
Vyzera zaujimavo z toho 6hranu.... Good job Brathmmm |
|
darco2 modelár
Príspevkov: 804 Moje modely Poslať správu |
Ked tak kukam na tie foto... neviem ci nedam na buducom oscilacnom motore aj valce zo 6- hranu, nech to ma rovnaky styl.. |
|
Othello modelár
Príspevkov: 2216 Moje modely Poslať správu |
nepremyslal si do buducna nad parnou turbinou? |
|
darco2 modelár
Príspevkov: 804 Moje modely Poslať správu |
koleso do parnej tubiny mam cca rok na policke.. Obal musim nakreslit a nasledne to zrealizovat.. mam predstavu ako na to.. len spravne naratat prevod.. Chalani to robia z ozubenych koleciek v tlaciarnach.. ale z takych vacsich... zatial som nemal stastie taku najst.. |
|
marianr modelár
Príspevkov: 1466 Moje modely Poslať správu |
hmmm nejakú fotografiu o aké kolieska ide? Velké plastové kolieska predáva napr. rbmodel... |
|
darco2 modelár
Príspevkov: 804 Moje modely Poslať správu |
Marian, no skor treba kovove, lebo teplota pary musi byt vysoka.. Petr z ciech mal na vystupe z kotla paru teplu 400°c.. Samozrejme sa da jazdit aj s klasicky dohriatou parou na 150°c ale to nie je ono.. |
|
Othello modelár
Príspevkov: 2216 Moje modely Poslať správu |
No nahaj motory tak a uz konecne daj do pojazdu niektoru z lodi |
|
marianr modelár
Príspevkov: 1466 Moje modely Poslať správu |
Toto bolo v poslednom MRB, keby si chcel maketu na parnú turbínu: http://www.vernianera.com/CigarBoats.html 8-))) |
|
mojco modelár
Príspevkov: 431 Moje modely Poslať správu |
Možno hlúpa otázka, ale ako na lodi vyrobíte paru? |
