Technické parametre
| Výrobca: | Opäť Ja .-) |
| Rozpätie: | 0 mm |
| Hmotnosť: | 0 g |
| Kategória: | Lode - motorové |
| Dĺžka: | 1020 mm |
| Materiál: | Prírodné drevo, Americká čerešňa, Breza, Wenge, Mahagon, Mosadz |
| Motor: | Parný motor V4 vlastnej konštrukcie |
Popis
Zatial pracovny nazov parniku Matilda, ktory som neskor po vyrobeni nepodarku pismena M nazval Watilda
Rebra a kyl preklesene pocas dlhych zimnych vecerov z planu v mierke 3:1.
Vypalene z 4mm preglejky, nosniky 4x4 mm
Kedze lod bude otvorena, su namorene rebra a nosniky uz na zaciatku stavby..
Na pohon bude sluzit Parny motor vlastnej konstrukcie V4 Vrtanie 9mm x 16 mm zdvih.
ID Modelu: AM4152 | Zobrazenia: 54676 | Pridané: 7. 4. 2014 o 09:02 | Autor: darco2
Vypalene rebra z februara…
Usadenie hriadele do…
Kyl dlhy 97 cm + 5 cm…
Na skusku postavene…
Zlepena kostra parniku Moja…
6.4.2014 - Oficialny…
Ano mam aj cierne…
Predok vytvarovany z…
Zaciatok vnutorneho…
Listy 6 x 1,5 x cca 300 mm Ak…
Kontrola musi byt...…
Stav niekde zo zaciatku…
Stav zo zaciatku…
Nepocital som este kolko je…
Zadok skoro…
Postupne doplnanie list na…
o par hodin…
Hotovo..…
Dokonceny zadok, uz aj…
Spary som vyplnil tmelom na…
po obruseni som naniesol do…
Na obrazku je uz natiahnuta…
Obrusena vs. neobrusena…
vytmelena vybrusena…
Vytmelena strana pred…
1. pokus ..ee,
2. pokus s…
S nalepenou 1.…
Lista…
Mahagon (3mm)- Javor (1mm) -…
Uff, ciara ponoru…
Detail predneho ukoncenia…
Plankovanie zahajene lepene…
prvych 5 rad Wenge a Ceresne…
Zadok je…
dat ci nedat vodorysku aj na…
Pokracovanie plankovania od…
Detail zadneho prechodu…
Detail predneho prechodu…
Jedna polovica za mnou..
wenge cat lode je odyhovana,…
Prva lista od predu…
O par 10-tok minut…
Na chvilku som musel dat lod…
Druha…
Takto bude vyzerat nejak…
Moc velky detail.. je to…
tu o chvilu neskor..
Odyhovana lod, pripravena na…
Prva vrstva…
prva vrstva bocny…
Druha…
Tretia…
4 Vrstva s 48g…
Piata…
Siesta…
Siedna…
1. brusenie epoxidu brusny…
Lod obrusena excentrickou…
Posledne minuty lode na…
Lod dostala aj provizorny…
nahrubo orezana linia paluby.…
Vaha trupu…
Zatazovy test vo…
Navrtane dierky na stredny…
Usadene kormidlo,ako vodiaca…
Pohlad z druhej…
Spodny drzziak kormidla..…
Usadene kormidlo na lodi, uz…
Detail paky ktorou sa bude…
Frezovanie casti na…
kostra…
Tolko som sa snazil aby boli…
Pouzil som ako maketu kotla…
Kostra podlahy aj s vyrezom…
uz polepena…
Par fotiek aktualneho stavu..…
odborny dohlad musi…
29.09.2014 sme sa pustili s…
Plamencova rura priemer…
Vovarene 10mm trubky a…
spompletizovana medena…
Hotovy kotol pred ocistenim a…
Kotol streknuty ciernou…
Odlucovac oleja s predhrevom…
Pohlad do…
A este z ineho…
Kotol dostal…
objimka, na kominovej…
Zaizolovany kotol, pripraceny…
Nejaka peknostka na komin..…
Kotol uz aj s izolaciou,…
Detail…
Odlucovac…
Kormidlo…
Ovladanie motora, Otacky a…
Diely tiahla, v trubke je M2…
Tiahlo komplet, na
Ovladanie namontovane na…
Umiesnenie…
Dalsie kusky na ovladanie…
Lepenie vonkasej listy…
Zabrusena 5mm nad…
1.…
2.…
3.…
4. vrstva, dokopy ich bolo…
Zakladny kus materialu pre…
Vyfrezovana diera a zakladny…
Hotovy, vybruseny…
Nastetkovana - nalakovana…
Nahodena pada, pod nou dekel…
Ram sedenia pre…
M ako…
Podlaha…
Zadne…
Zadne sedenie o nejaky den…
Nedalo mi to tak som polozil…
| Autor | Správa | |
|
darco2 modelár
Príspevkov: 804 Moje modely Poslať správu |

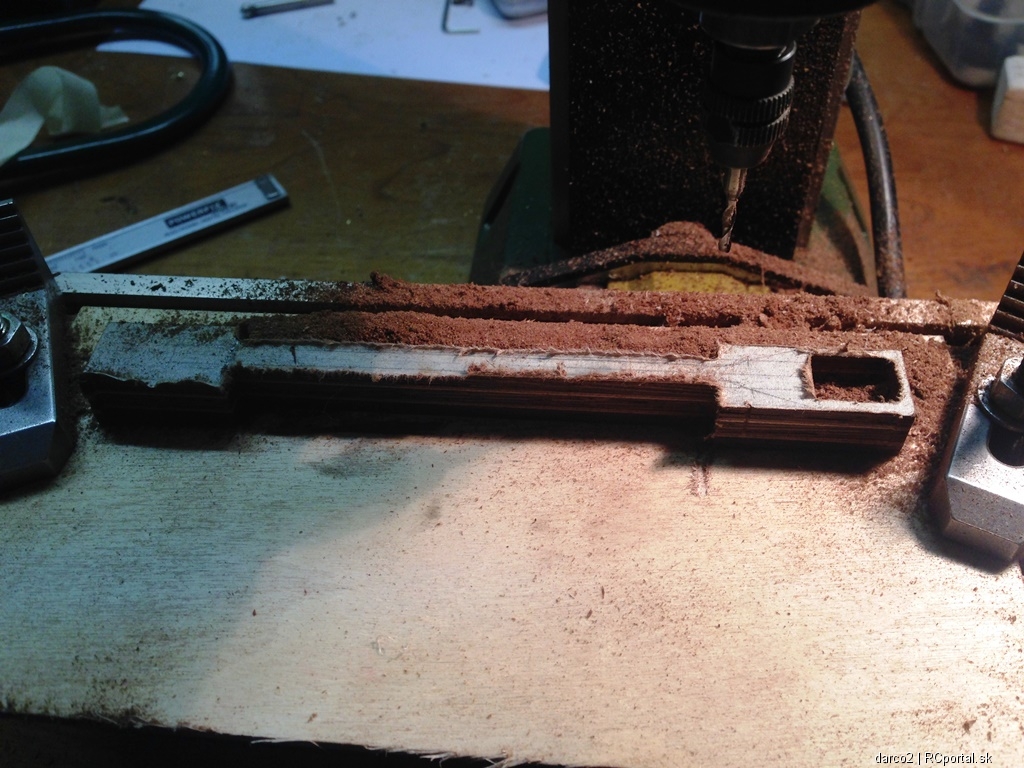

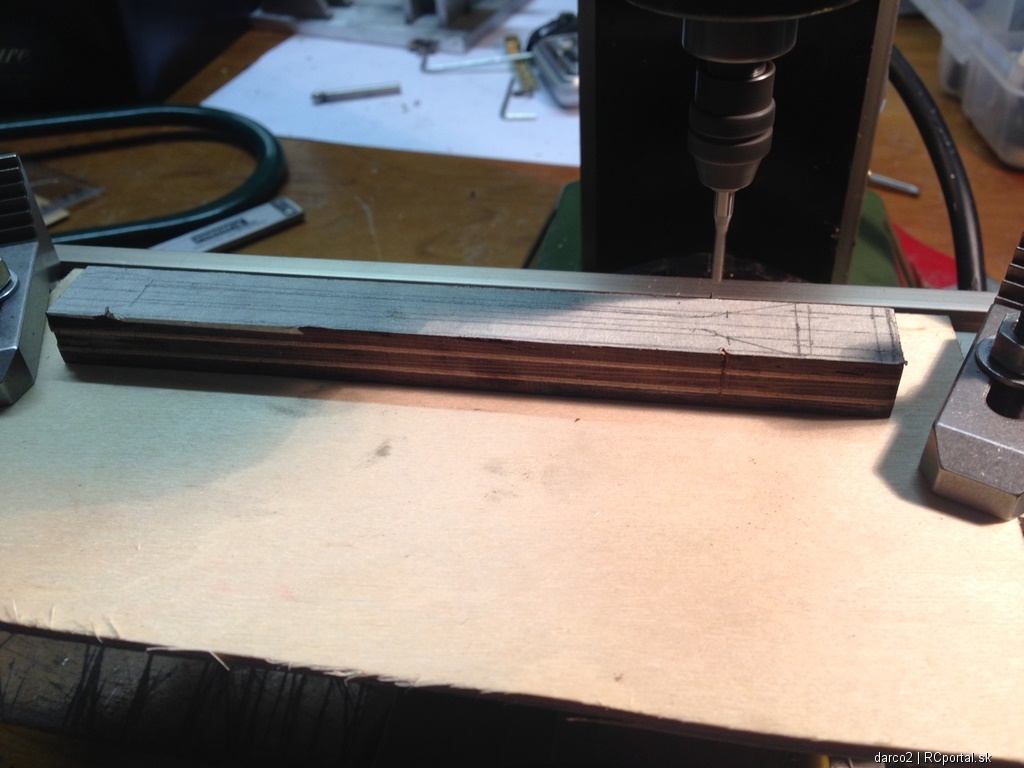

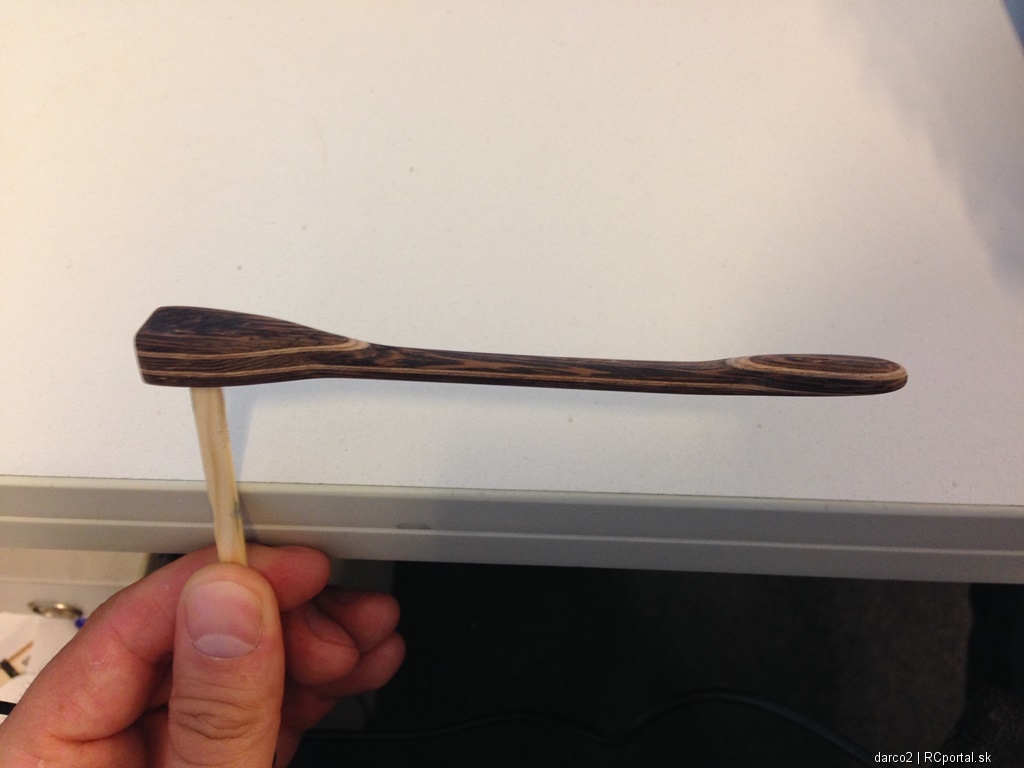

Kedze lod potrebuje ak paku ktorou bude posadka ovladat kormidlo, neostavalo mi nic ine ako sa pustit aj do nej.. Vyrobil som si teda kusok drevecka.. epoxidom 24h stlacene vo zveraku a zlepene 3 vrstvy Wenge prelozene 2 vrstvami ceresne. Vznikla pekna nugatka.  vo frezke som vyfrezoval dieru na kormidlo a dal zakladny tvar pake..  Nakoniec som si zobral do ruky smirgel a brusil paku do tohto finalneho tvaru. nasledovat bude lakovanie.. (Smrekova lista je iba ako drzadlo)  |
|
|
FerdoSK modelár
Príspevkov: 99 Moje modely Poslať správu |
Zdravím, čo to je frézu? Zháňam malú frézu aj s krížovým stolom. Ak je to možné, poprosím o zaslanie fotky. Ďakujem |
|
|
Karolko modelár
Príspevkov: 228 Moje modely Poslať správu |
Fantazie, to se mě líbí!!! Nalakované to bude jako živé. |
|
|
Othello modelár
Príspevkov: 2216 Moje modely Poslať správu |
Risko drzis sa dobreho kreda....Kazdy detailik hra svoju rolu vcelkovom vysledku. Len tak dalej, nazivo to vyzera este lepsie |
|
|
darco2 modelár
Príspevkov: 804 Moje modely Poslať správu |

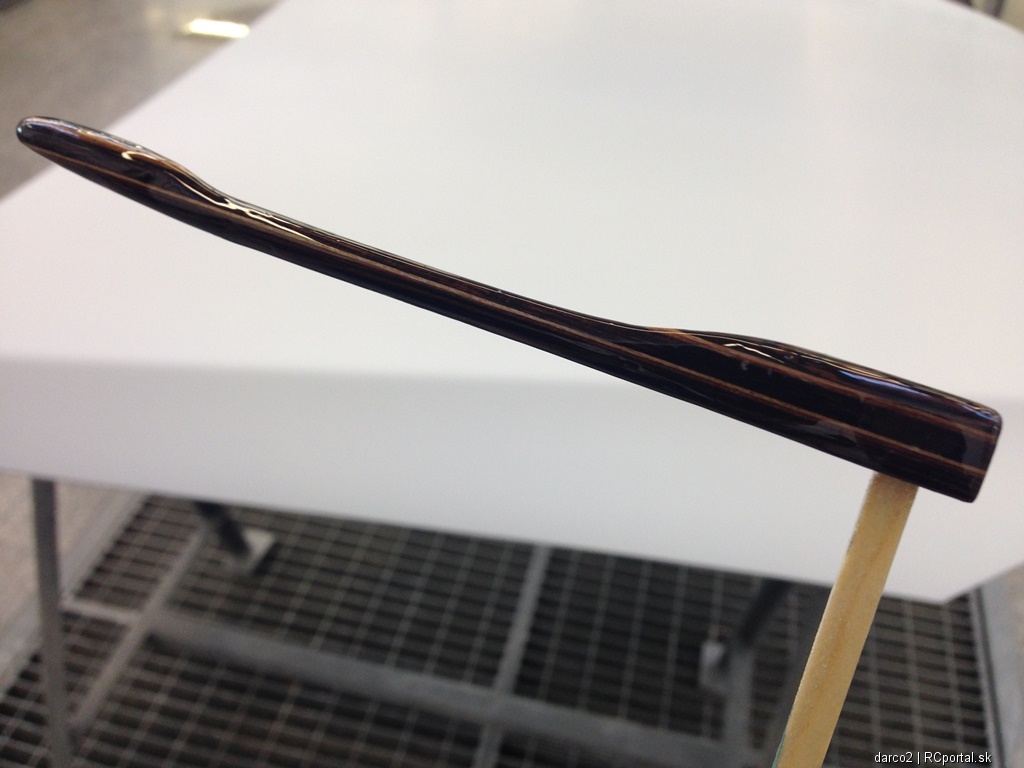

Pani dakujem, paka sa uz lakuje, poobede bude vysledok.. tento krat som vyskusal priamo lak bez epoxidu.. uvidime co to urobi.., po prvej vrstve to vyzeralo dobre.. poobede bude vysledok.. Ferdo, je to klasicka Proxxon MF70, predava sa aj s krizovym stolom. odorucam je skvela, presna, ale je to naozaj len na drobnosti.. Vysledok dnesneho stetcovania.. ak mate otazku.. ano je to natrete stetcom.  |
|
|
darco2 modelár
Príspevkov: 804 Moje modely Poslať správu |

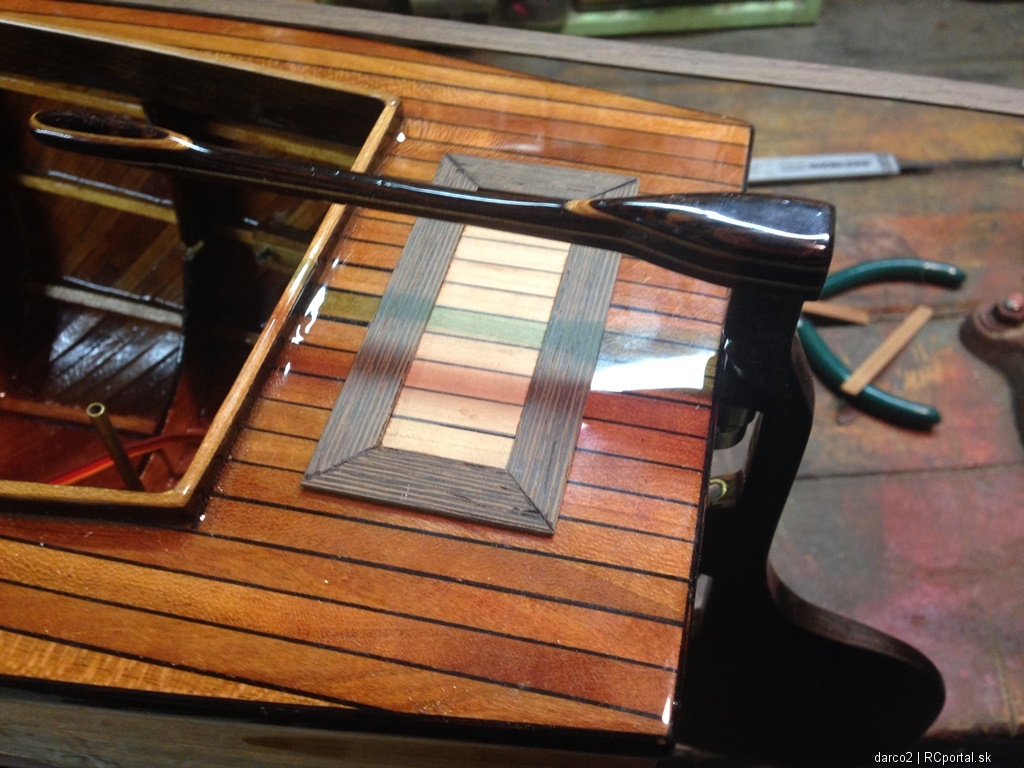

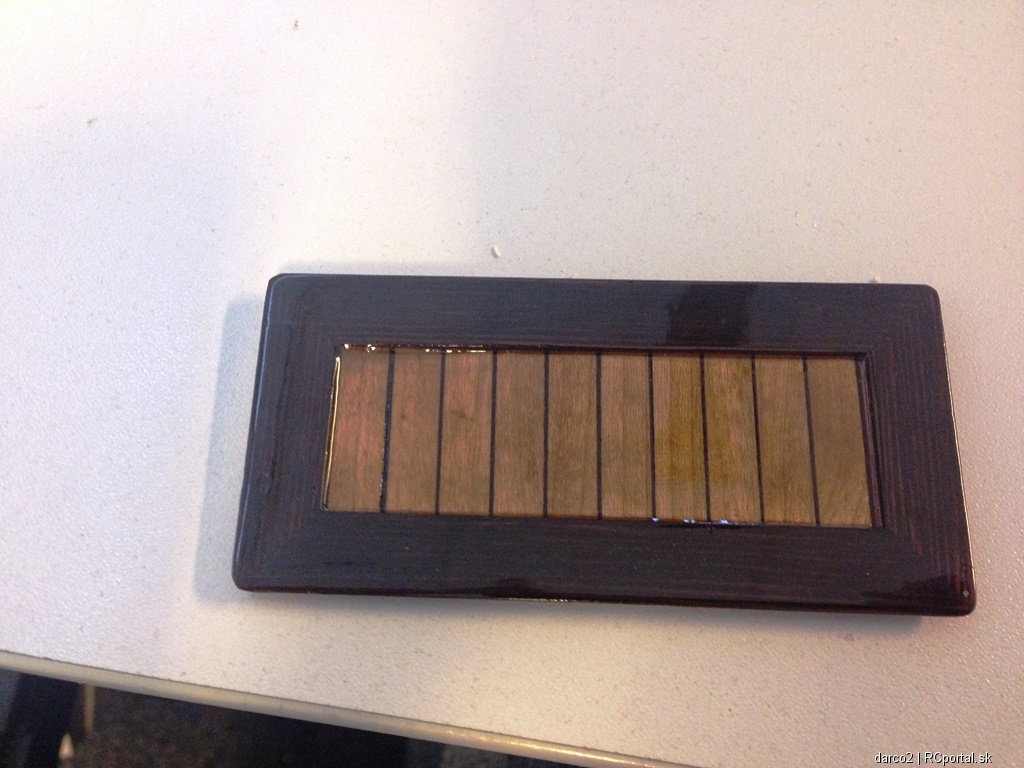

Vcera som paku kormidla dopasoval na kormidlo, vyrobil som dekel na dieru pod ktorou je mechanizmus ovladania kormidla..  Dnes budem lakovat... opat stetcom.. poobede budu fotecky. |
|
|
Karolko modelár
Príspevkov: 228 Moje modely Poslať správu |
Dokonalé! Nádherný detail. |
|
|
Othello modelár
Príspevkov: 2216 Moje modely Poslať správu |
super praca no mohol si tam v klude dat aj mriezku  |
|
|
darco2 modelár
Príspevkov: 804 Moje modely Poslať správu |
Karel, dakujem, uz som to ponatieral, ked to trosku preschne, odfotim na dennom svetle a zavesim to sem.. Rozmyslal som aj nad mriezkou, ale nenasiel som pre nu vhodne miesto.. Snad v buducej lodi.. |
|
|
marianr modelár
Príspevkov: 1466 Moje modely Poslať správu |
Dobrá ukážka, prečo sa majú lakovať jednotlivé časti samostatne... |
|
|
darco2 modelár
Príspevkov: 804 Moje modely Poslať správu |
Aj ked som sa vcera vyhrazal, ze zadny kryt bude len nastetcovany, nie je to tak.. bol tam velmi velky kontrast medzi trupom a nim.. nelahodilo to mojmu oku.. takze dnes som si ho dal streknut.. tu je vysledok  |
|
|
darco2 modelár
Príspevkov: 804 Moje modely Poslať správu |

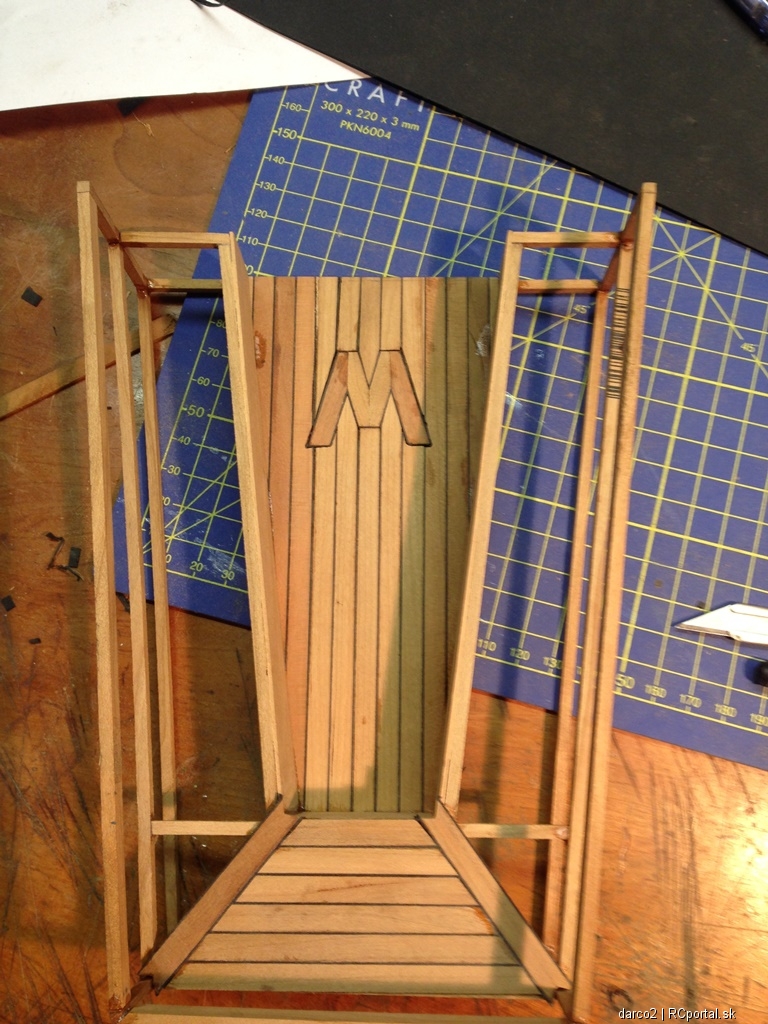

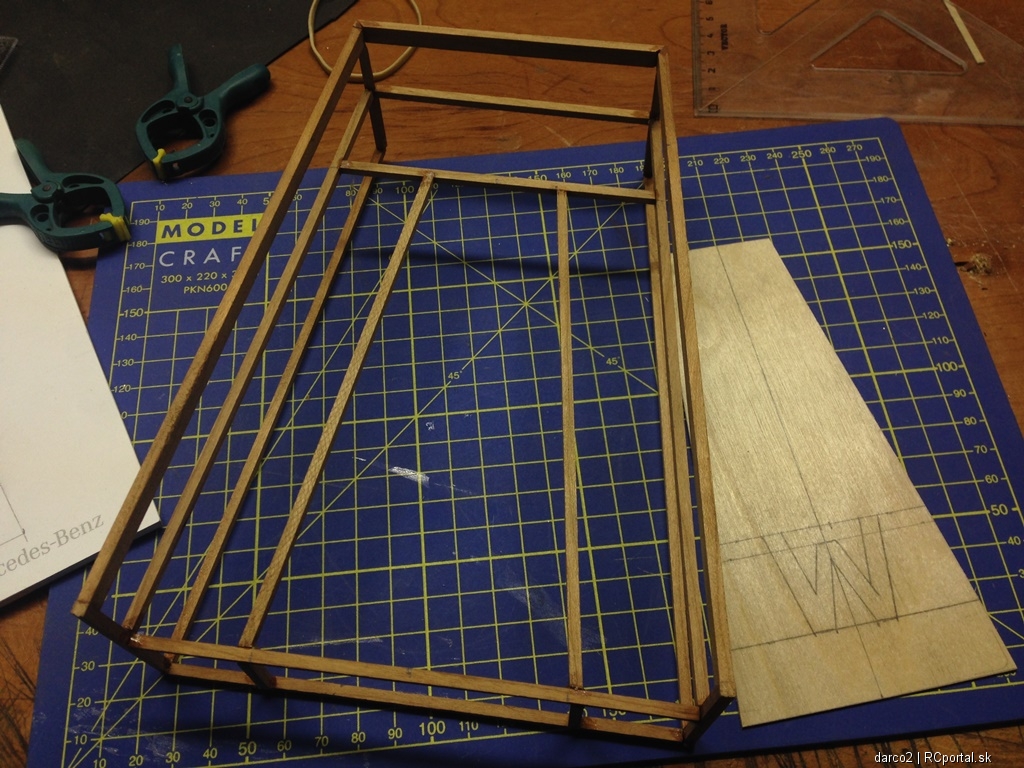

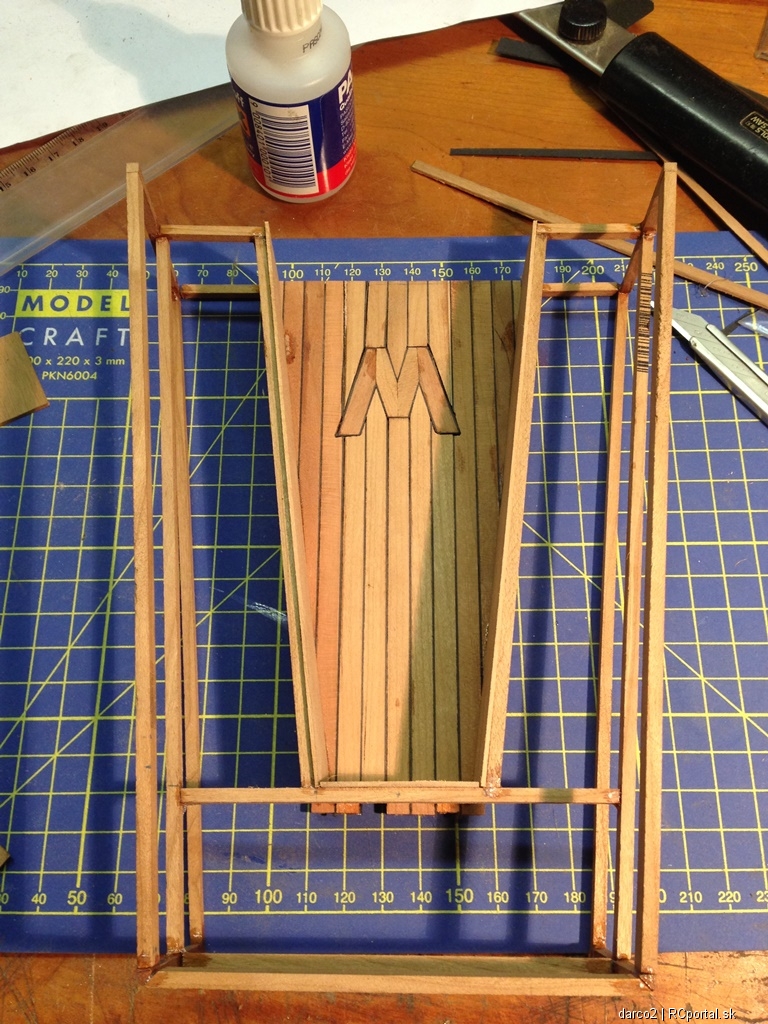

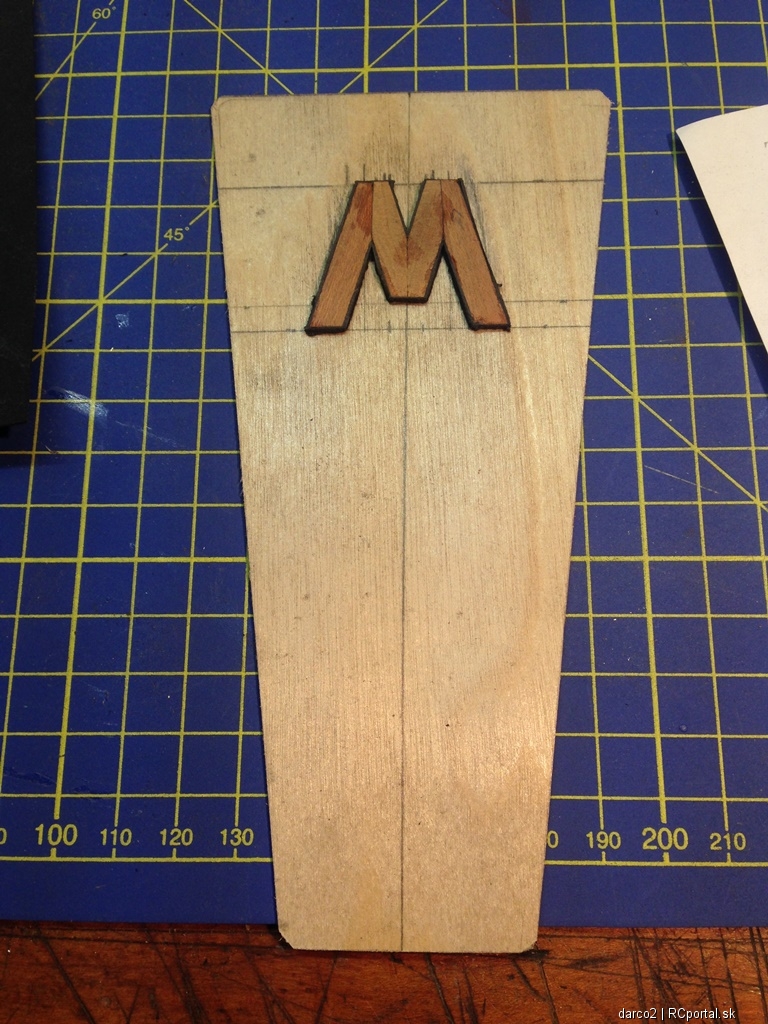

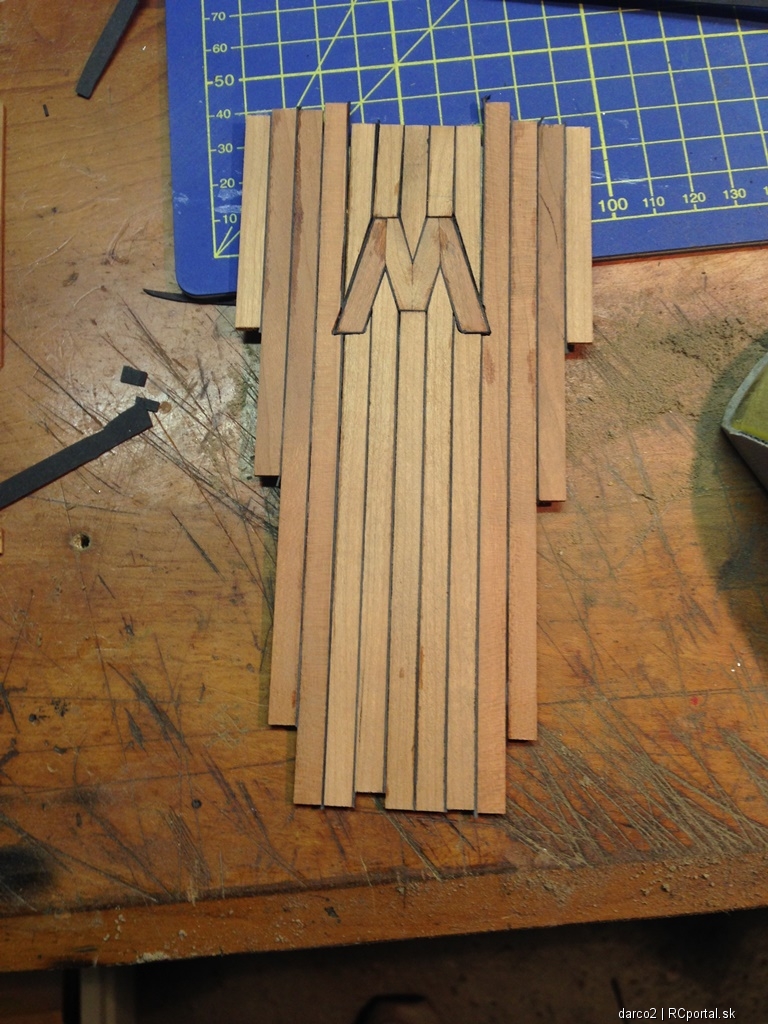

Cez vikend som sa pustil do vyrabania sedenia pre posadku lode 1. krokom bolo zlepenie kostry  v 2. kroku ma kopla muza a doslo aj nejake "peknostky" takze som do podlahy sedenia zakomponoval pismeno M. toto pismeno je vidiet nakreslene na tenkej preglejke uz v prvom obrazku..  3. ktoru uz nasledovala zabava s olistovanim okolo... samozrejme je medzi listami cierny pasik papiera.. (obcas sa nenavidim co vymyslam  ) 4. Vlepene do ramu... toto je posledna foto pekneho rovneho ramu... kedze v ramci brusenia sa mi to vysmyklo z ruky a rozbilo sa mi to.. samozrejme, ze som to zachranoval, ale bohuzial uz sa mi to nepodarilo napriek vynalozenemu usiliu zlepit tak presne  5. Tu je uz vidiet zadne sedadlo..  Riso |
|
|
komodor modelár
Príspevkov: 118 Moje modely Poslať správu |
Rišo, robíš naozaj VELMI pekne a ja v žiadnom prípade nechcem dehonestovať tvoju robotu, ale mne to viac pripomína W ako M. |
|
|
Othello modelár
Príspevkov: 2216 Moje modely Poslať správu |
trefa Julko  len som to nechcel takto nahlas Riso sorry |
|
|
darco2 modelár
Príspevkov: 804 Moje modely Poslať správu |
Pozerate sa na to zo zlej strany.... To M je pre posadku.. ale polespim sa.. nabuduce.. |
