Technické parametre
| Výrobca: | Opäť Ja .-) |
| Rozpätie: | 0 mm |
| Hmotnosť: | 0 g |
| Kategória: | Lode - motorové |
| Dĺžka: | 1020 mm |
| Materiál: | Prírodné drevo, Americká čerešňa, Breza, Wenge, Mahagon, Mosadz |
| Motor: | Parný motor V4 vlastnej konštrukcie |
Popis
Zatial pracovny nazov parniku Matilda, ktory som neskor po vyrobeni nepodarku pismena M nazval Watilda
Rebra a kyl preklesene pocas dlhych zimnych vecerov z planu v mierke 3:1.
Vypalene z 4mm preglejky, nosniky 4x4 mm
Kedze lod bude otvorena, su namorene rebra a nosniky uz na zaciatku stavby..
Na pohon bude sluzit Parny motor vlastnej konstrukcie V4 Vrtanie 9mm x 16 mm zdvih.
ID Modelu: AM4152 | Zobrazenia: 54671 | Pridané: 7. 4. 2014 o 09:02 | Autor: darco2
Vypalene rebra z februara…
Usadenie hriadele do…
Kyl dlhy 97 cm + 5 cm…
Na skusku postavene…
Zlepena kostra parniku Moja…
6.4.2014 - Oficialny…
Ano mam aj cierne…
Predok vytvarovany z…
Zaciatok vnutorneho…
Listy 6 x 1,5 x cca 300 mm Ak…
Kontrola musi byt...…
Stav niekde zo zaciatku…
Stav zo zaciatku…
Nepocital som este kolko je…
Zadok skoro…
Postupne doplnanie list na…
o par hodin…
Hotovo..…
Dokonceny zadok, uz aj…
Spary som vyplnil tmelom na…
po obruseni som naniesol do…
Na obrazku je uz natiahnuta…
Obrusena vs. neobrusena…
vytmelena vybrusena…
Vytmelena strana pred…
1. pokus ..ee,
2. pokus s…
S nalepenou 1.…
Lista…
Mahagon (3mm)- Javor (1mm) -…
Uff, ciara ponoru…
Detail predneho ukoncenia…
Plankovanie zahajene lepene…
prvych 5 rad Wenge a Ceresne…
Zadok je…
dat ci nedat vodorysku aj na…
Pokracovanie plankovania od…
Detail zadneho prechodu…
Detail predneho prechodu…
Jedna polovica za mnou..
wenge cat lode je odyhovana,…
Prva lista od predu…
O par 10-tok minut…
Na chvilku som musel dat lod…
Druha…
Takto bude vyzerat nejak…
Moc velky detail.. je to…
tu o chvilu neskor..
Odyhovana lod, pripravena na…
Prva vrstva…
prva vrstva bocny…
Druha…
Tretia…
4 Vrstva s 48g…
Piata…
Siesta…
Siedna…
1. brusenie epoxidu brusny…
Lod obrusena excentrickou…
Posledne minuty lode na…
Lod dostala aj provizorny…
nahrubo orezana linia paluby.…
Vaha trupu…
Zatazovy test vo…
Navrtane dierky na stredny…
Usadene kormidlo,ako vodiaca…
Pohlad z druhej…
Spodny drzziak kormidla..…
Usadene kormidlo na lodi, uz…
Detail paky ktorou sa bude…
Frezovanie casti na…
kostra…
Tolko som sa snazil aby boli…
Pouzil som ako maketu kotla…
Kostra podlahy aj s vyrezom…
uz polepena…
Par fotiek aktualneho stavu..…
odborny dohlad musi…
29.09.2014 sme sa pustili s…
Plamencova rura priemer…
Vovarene 10mm trubky a…
spompletizovana medena…
Hotovy kotol pred ocistenim a…
Kotol streknuty ciernou…
Odlucovac oleja s predhrevom…
Pohlad do…
A este z ineho…
Kotol dostal…
objimka, na kominovej…
Zaizolovany kotol, pripraceny…
Nejaka peknostka na komin..…
Kotol uz aj s izolaciou,…
Detail…
Odlucovac…
Kormidlo…
Ovladanie motora, Otacky a…
Diely tiahla, v trubke je M2…
Tiahlo komplet, na
Ovladanie namontovane na…
Umiesnenie…
Dalsie kusky na ovladanie…
Lepenie vonkasej listy…
Zabrusena 5mm nad…
1.…
2.…
3.…
4. vrstva, dokopy ich bolo…
Zakladny kus materialu pre…
Vyfrezovana diera a zakladny…
Hotovy, vybruseny…
Nastetkovana - nalakovana…
Nahodena pada, pod nou dekel…
Ram sedenia pre…
M ako…
Podlaha…
Zadne…
Zadne sedenie o nejaky den…
Nedalo mi to tak som polozil…
| Autor | Správa |
|
jezzo01 modelár
Príspevkov: 857 Moje modely Poslať správu |
a na takych 80% pridem aj ja  |
|
Othello modelár
Príspevkov: 2216 Moje modely Poslať správu |
tak dufam ze tych 80% z akcie ti bude stacit  |
|
darco2 modelár
Príspevkov: 804 Moje modely Poslať správu |

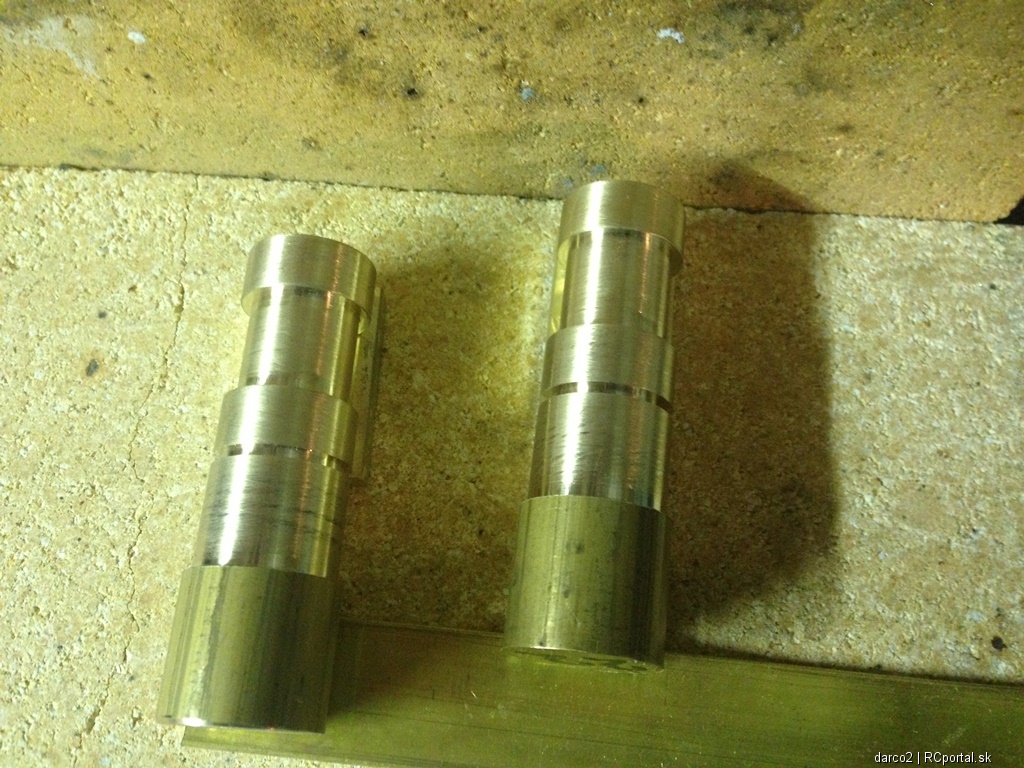

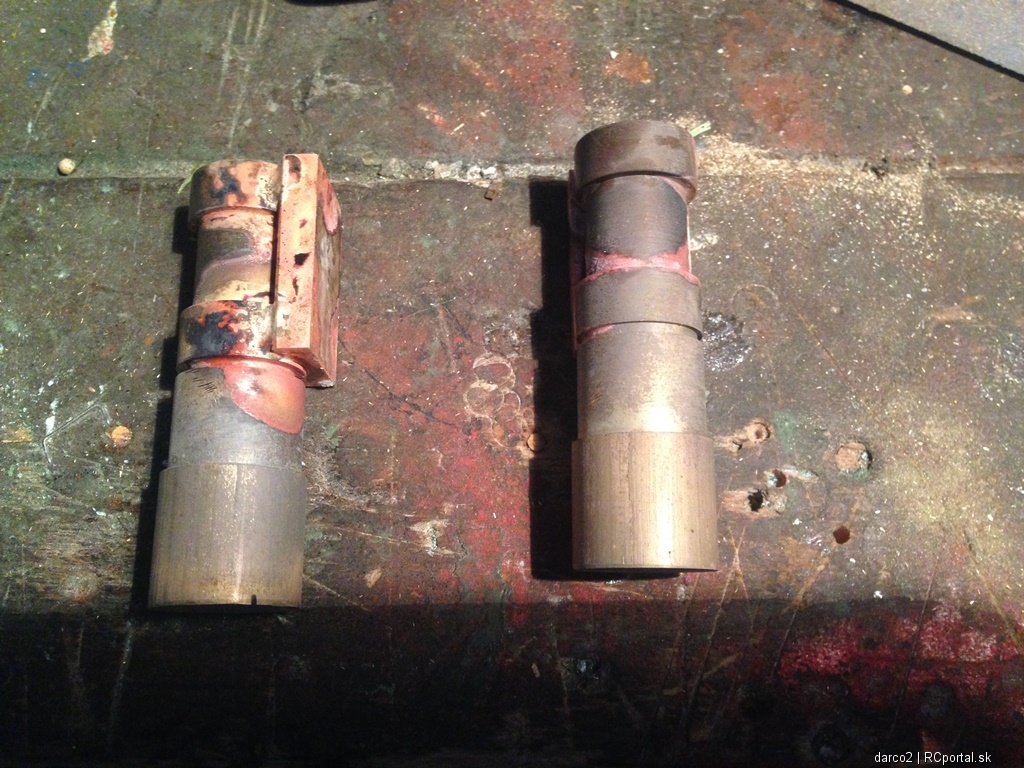

Vcera som si pripravoval diely na vyrobu valcov. pouzil som gulatinu priemer 22 mm, a pasovinu 20x6 Do pasoviny som vybrusil ziabok presne na gulatinu ktora bola osustruzena na 20 mm   Takto vyzera nejak polotovar na valce - letovane je to striebrom este sa bude sustruzit, frezovat, brusit..  |
|
Karolko modelár
Príspevkov: 228 Moje modely Poslať správu |
Sleduji!!!!! |
|
darco2 modelár
Príspevkov: 804 Moje modely Poslať správu |

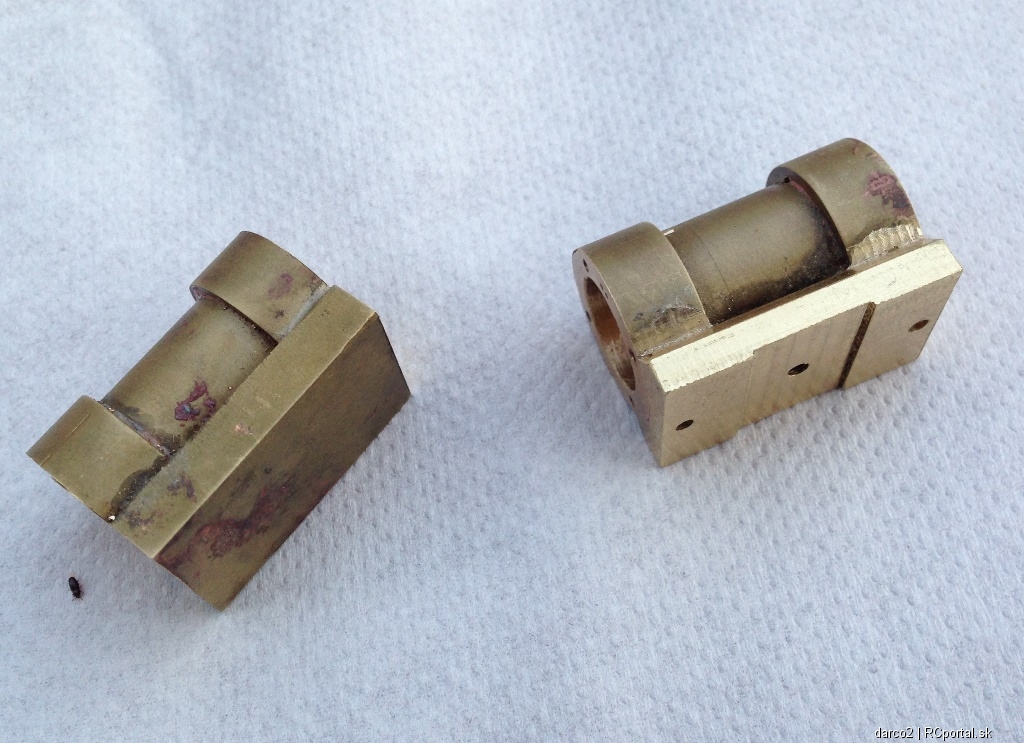

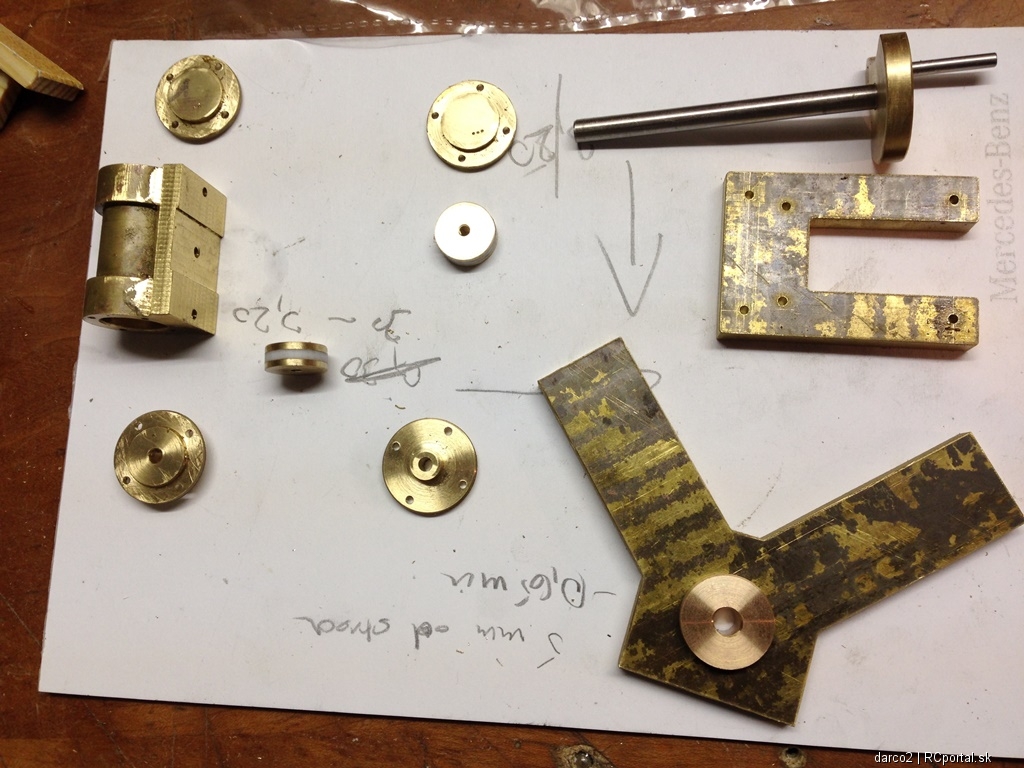

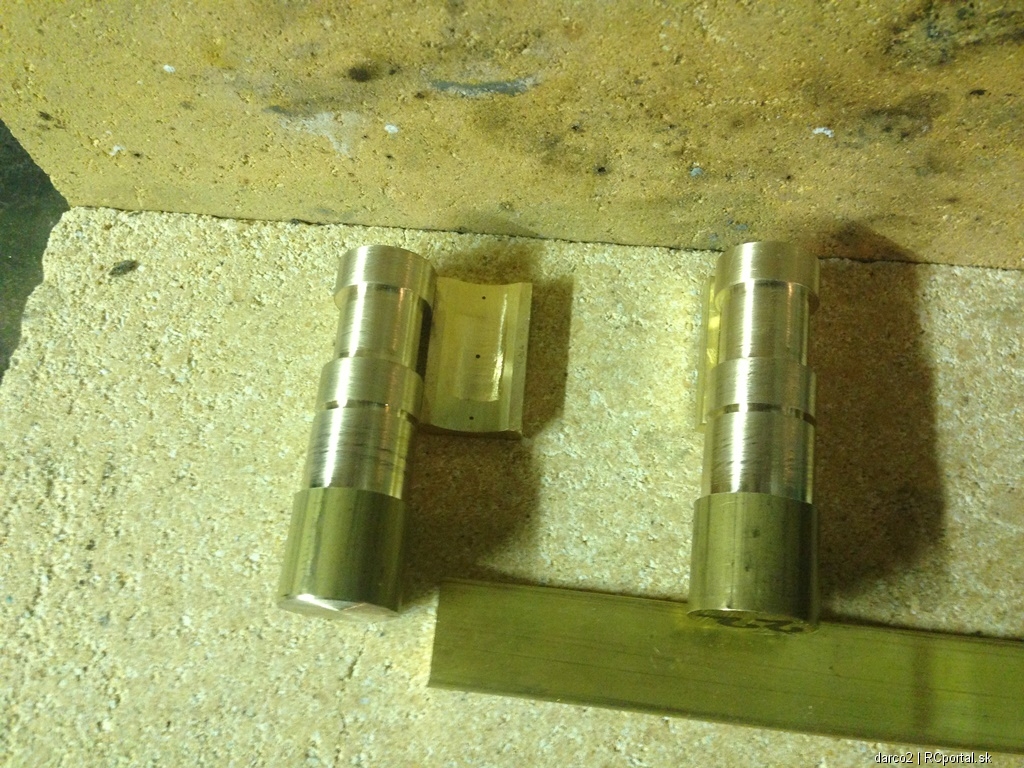

Takze z polotovarov valcov sa uz stali valce, teda z jedneho na hotovo.. druhy sa mi nepodarilo vecer dofrezovat... podme na to postupne..    Valce, dekle na valce, piesty, kluka, klzne lozisko drziak motora  Riso |
|
misho222 modelár
Príspevkov: 1964 Moje modely Poslať správu |
TVL ja čumím Bohovské |
|
komodor modelár
Príspevkov: 118 Moje modely Poslať správu |
"Živý blázon" |
|
Karolko modelár
Príspevkov: 228 Moje modely Poslať správu |
Paráda PÁN maister! |
|
Othello modelár
Príspevkov: 2216 Moje modely Poslať správu |
Karol uz by sa ten Riso mohol hecnut a spravit novy Veckovy motor do tvojej Rivi |
|
Karolko modelár
Príspevkov: 228 Moje modely Poslať správu |
Vidlicový osmiválec, že! Jak ho vyrobí, postavím kolem něho člun! |
|
darco2 modelár
Príspevkov: 804 Moje modely Poslať správu |
Pani ked budem mat normalnu frezu a nie malu proxxonacku... tak je realny aj vidlicovy 8 valec.. Kluku nie je problem urobit.. to mam uz nacvicene.. piesty, ojnice valce nie je problem... problem je blok.. na ktory nemam doma stroj... a na sustruzenie dielov na licnej doske mam zase maly sustruh.. |
|
darco2 modelár
Príspevkov: 804 Moje modely Poslať správu |

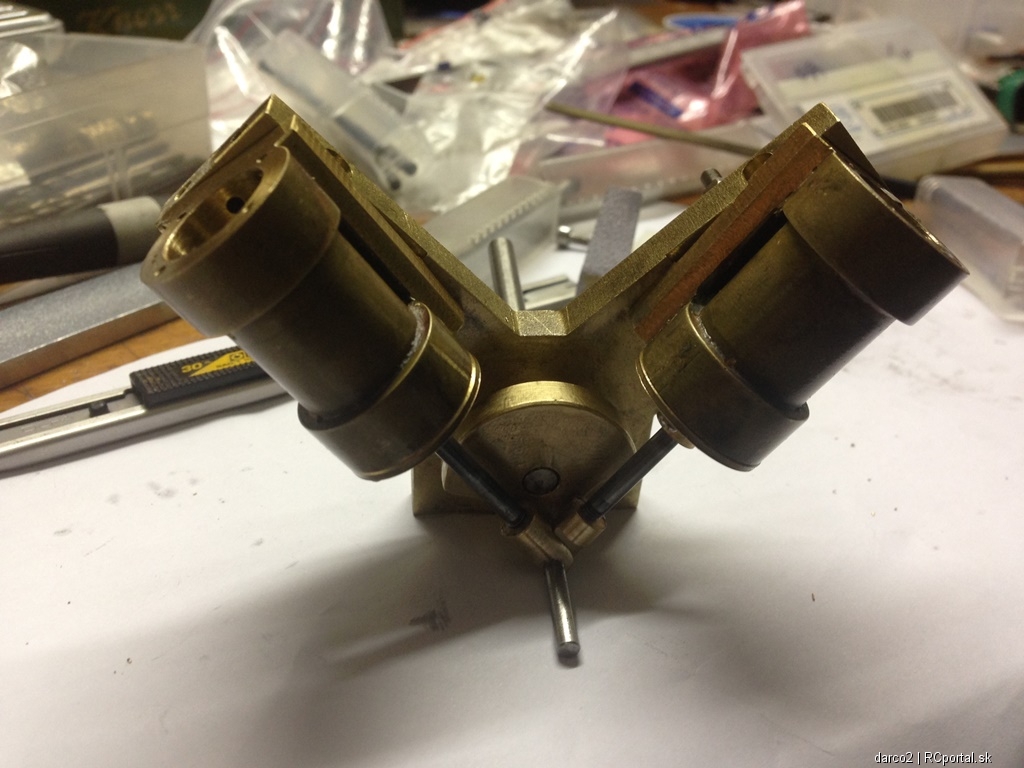

Prace na motore postupuju pomalicky, aj malo casu, aj teplo... a zo vsetkym sa treba hrajkat, kedze som si to povymyslal take male. motor je mometalne v takomto stave.. valce su pieskovane a tak asi aj ostanu.. kedze sa mi ta uprava celkom paci..  este treba dopasovat vsetky pracovne plochy, nalepit puzdra, rozvod je komplet navrtany, musim priletovat ventil a ked si spomeniem nafotim aj viac ako tuto jednu fotku.. |
|
darco2 modelár
Príspevkov: 804 Moje modely Poslať správu |

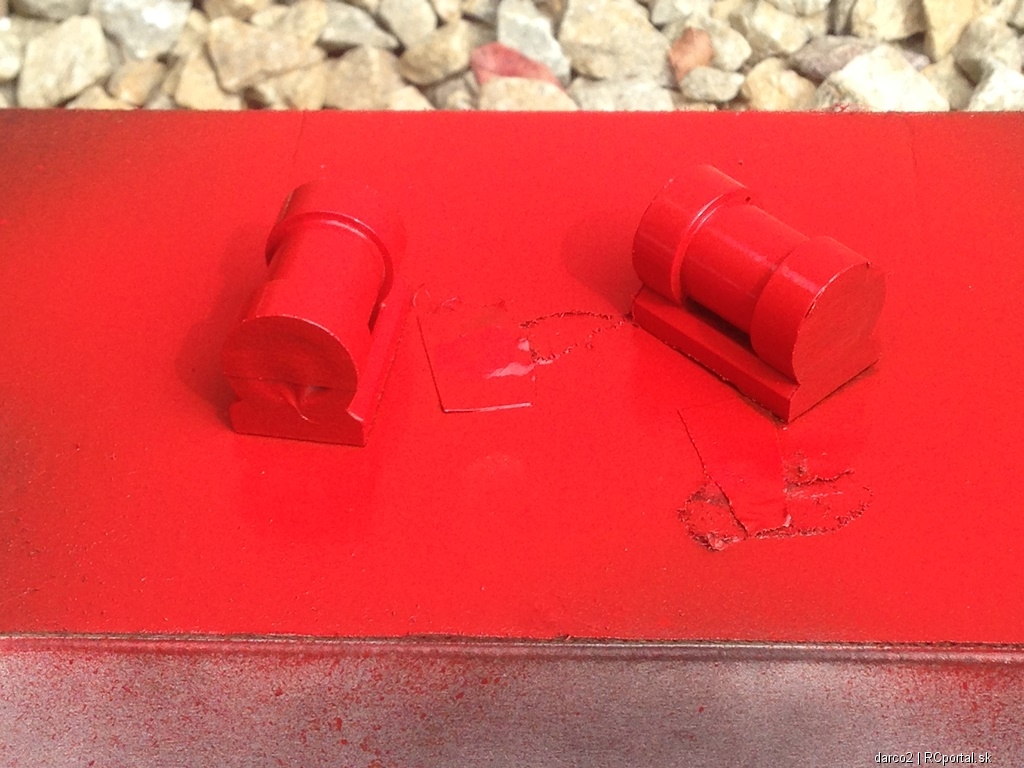

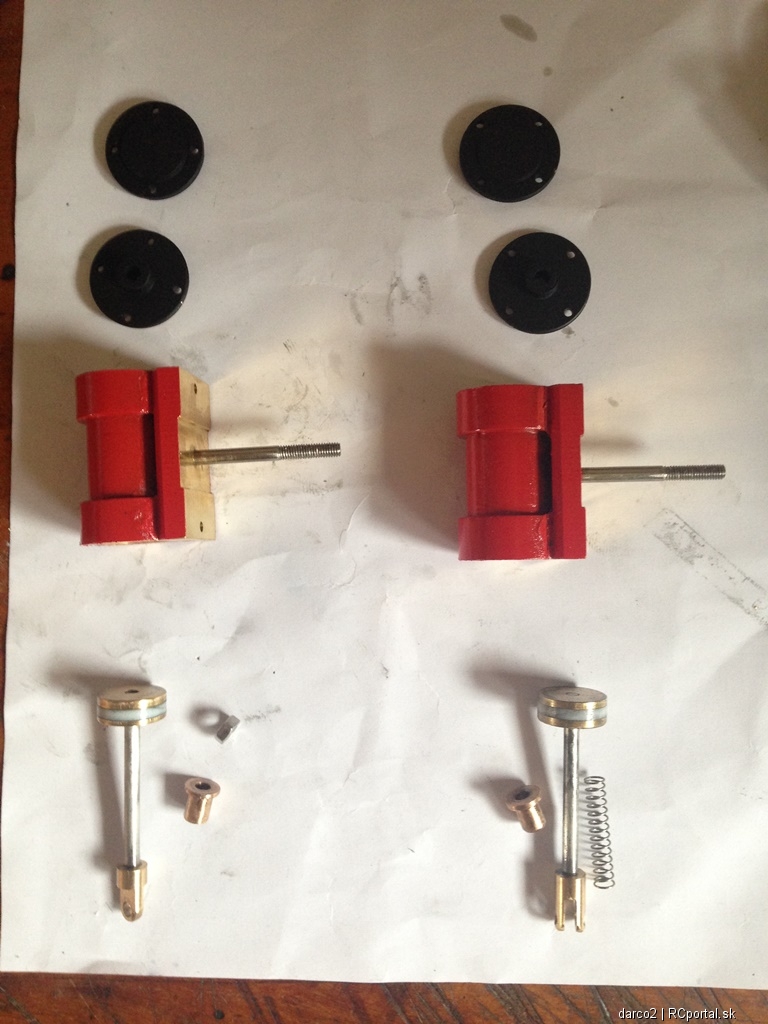

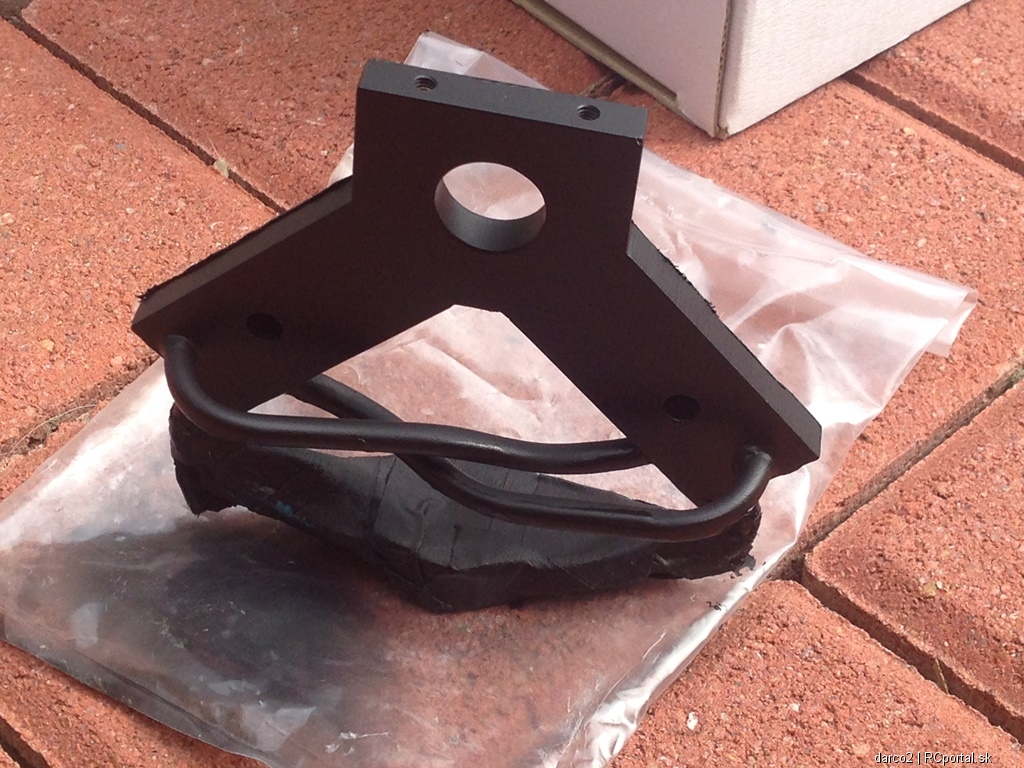

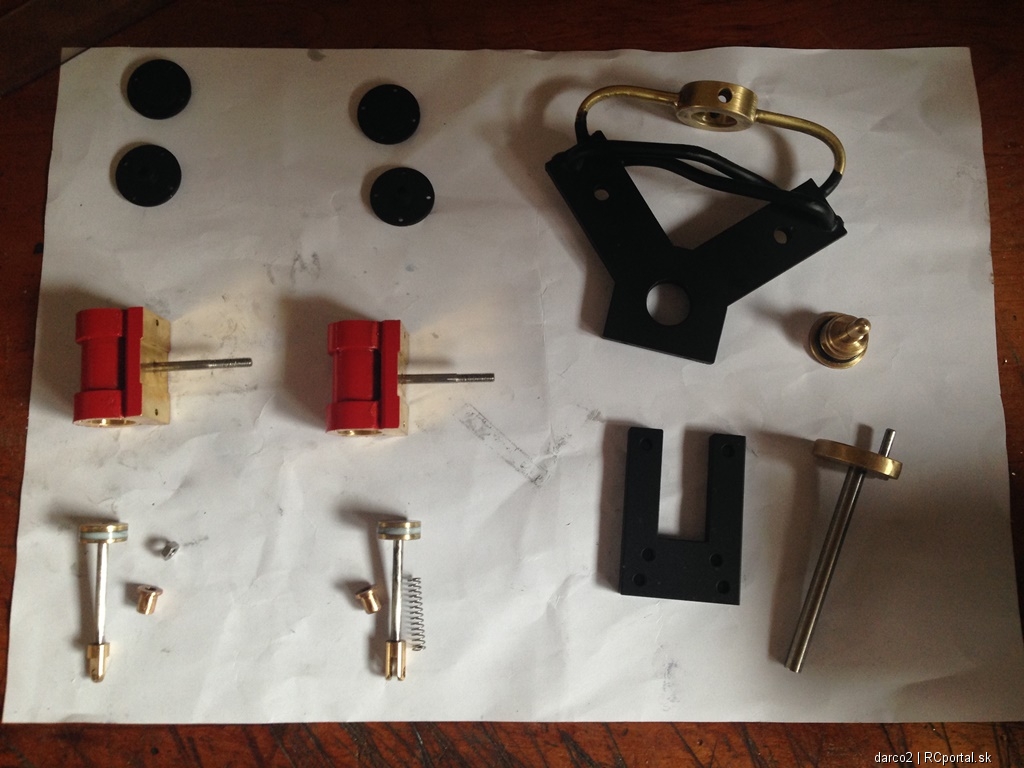

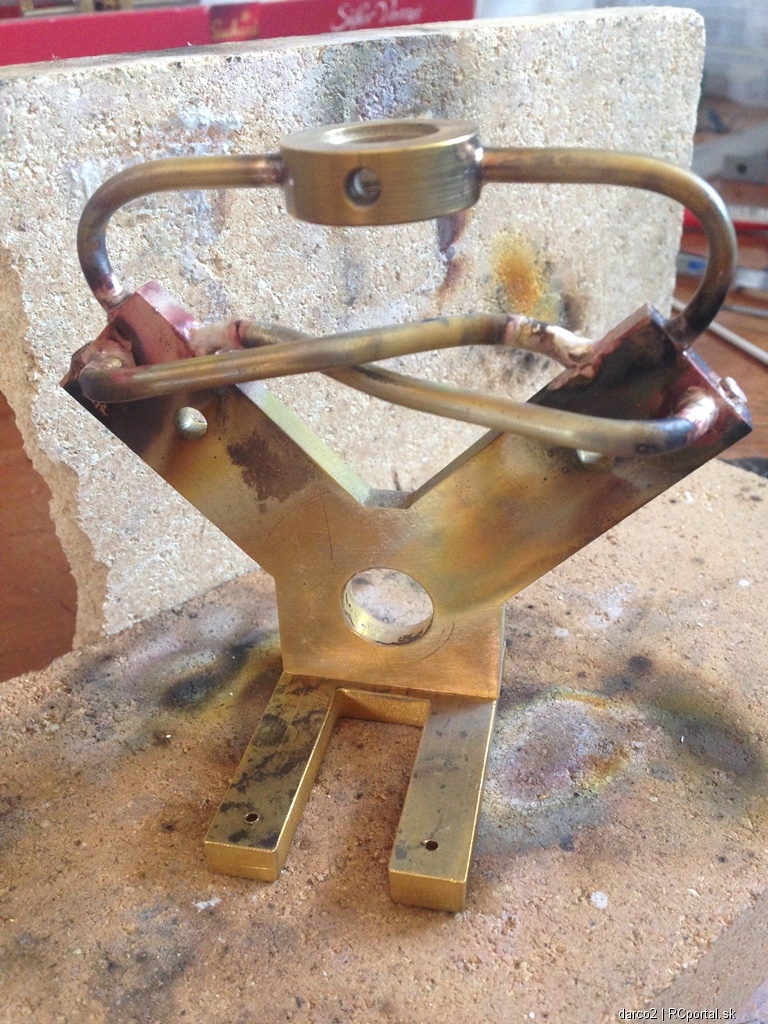

Cez vikend ma kopla muza, tak som trosku postupil na motore.. Povodny zamer bol motor v klasickej mosadznej farbe.. ale kedze som nasiel doma spreje na vysoke teploty.. este z cias ked som tunil moju feliciu.. (1997-1999) bolo rozhodnute.. Takto to dopadne ked kombinujete pivo, pecene rebra a teplo.. Poletovane rozvody..  Valce  Drziak motora  Vsetko pokope  Valce, piesty, dekle  A uz je z toho motora.. hracka z mileticky od cinanov .. |
|
Othello modelár
Príspevkov: 2216 Moje modely Poslať správu |
No fuj Riso hamba..... takto to sprasit.... budes mat s Watildy hasicky cln...  |
|
darco2 modelár
Príspevkov: 804 Moje modely Poslať správu |
ale no.... ved to nie je poziarna pumpa.. uvidis pekne to bude.. |
