Technické parametre
| Výrobca: | Opäť Ja .-) |
| Rozpätie: | 0 mm |
| Hmotnosť: | 0 g |
| Kategória: | Lode - motorové |
| Dĺžka: | 1020 mm |
| Materiál: | Prírodné drevo, Americká čerešňa, Breza, Wenge, Mahagon, Mosadz |
| Motor: | Parný motor V4 vlastnej konštrukcie |
Popis
Zatial pracovny nazov parniku Matilda, ktory som neskor po vyrobeni nepodarku pismena M nazval Watilda
Rebra a kyl preklesene pocas dlhych zimnych vecerov z planu v mierke 3:1.
Vypalene z 4mm preglejky, nosniky 4x4 mm
Kedze lod bude otvorena, su namorene rebra a nosniky uz na zaciatku stavby..
Na pohon bude sluzit Parny motor vlastnej konstrukcie V4 Vrtanie 9mm x 16 mm zdvih.
ID Modelu: AM4152 | Zobrazenia: 54282 | Pridané: 7. 4. 2014 o 09:02 | Autor: darco2
Vypalene rebra z februara…
Usadenie hriadele do…
Kyl dlhy 97 cm + 5 cm…
Na skusku postavene…
Zlepena kostra parniku Moja…
6.4.2014 - Oficialny…
Ano mam aj cierne…
Predok vytvarovany z…
Zaciatok vnutorneho…
Listy 6 x 1,5 x cca 300 mm Ak…
Kontrola musi byt...…
Stav niekde zo zaciatku…
Stav zo zaciatku…
Nepocital som este kolko je…
Zadok skoro…
Postupne doplnanie list na…
o par hodin…
Hotovo..…
Dokonceny zadok, uz aj…
Spary som vyplnil tmelom na…
po obruseni som naniesol do…
Na obrazku je uz natiahnuta…
Obrusena vs. neobrusena…
vytmelena vybrusena…
Vytmelena strana pred…
1. pokus ..ee,
2. pokus s…
S nalepenou 1.…
Lista…
Mahagon (3mm)- Javor (1mm) -…
Uff, ciara ponoru…
Detail predneho ukoncenia…
Plankovanie zahajene lepene…
prvych 5 rad Wenge a Ceresne…
Zadok je…
dat ci nedat vodorysku aj na…
Pokracovanie plankovania od…
Detail zadneho prechodu…
Detail predneho prechodu…
Jedna polovica za mnou..
wenge cat lode je odyhovana,…
Prva lista od predu…
O par 10-tok minut…
Na chvilku som musel dat lod…
Druha…
Takto bude vyzerat nejak…
Moc velky detail.. je to…
tu o chvilu neskor..
Odyhovana lod, pripravena na…
Prva vrstva…
prva vrstva bocny…
Druha…
Tretia…
4 Vrstva s 48g…
Piata…
Siesta…
Siedna…
1. brusenie epoxidu brusny…
Lod obrusena excentrickou…
Posledne minuty lode na…
Lod dostala aj provizorny…
nahrubo orezana linia paluby.…
Vaha trupu…
Zatazovy test vo…
Navrtane dierky na stredny…
Usadene kormidlo,ako vodiaca…
Pohlad z druhej…
Spodny drzziak kormidla..…
Usadene kormidlo na lodi, uz…
Detail paky ktorou sa bude…
Frezovanie casti na…
kostra…
Tolko som sa snazil aby boli…
Pouzil som ako maketu kotla…
Kostra podlahy aj s vyrezom…
uz polepena…
Par fotiek aktualneho stavu..…
odborny dohlad musi…
29.09.2014 sme sa pustili s…
Plamencova rura priemer…
Vovarene 10mm trubky a…
spompletizovana medena…
Hotovy kotol pred ocistenim a…
Kotol streknuty ciernou…
Odlucovac oleja s predhrevom…
Pohlad do…
A este z ineho…
Kotol dostal…
objimka, na kominovej…
Zaizolovany kotol, pripraceny…
Nejaka peknostka na komin..…
Kotol uz aj s izolaciou,…
Detail…
Odlucovac…
Kormidlo…
Ovladanie motora, Otacky a…
Diely tiahla, v trubke je M2…
Tiahlo komplet, na
Ovladanie namontovane na…
Umiesnenie…
Dalsie kusky na ovladanie…
Lepenie vonkasej listy…
Zabrusena 5mm nad…
1.…
2.…
3.…
4. vrstva, dokopy ich bolo…
Zakladny kus materialu pre…
Vyfrezovana diera a zakladny…
Hotovy, vybruseny…
Nastetkovana - nalakovana…
Nahodena pada, pod nou dekel…
Ram sedenia pre…
M ako…
Podlaha…
Zadne…
Zadne sedenie o nejaky den…
Nedalo mi to tak som polozil…
| Autor | Správa |
|
darco2 modelár
Príspevkov: 804 Moje modely Poslať správu |
Jo, chapem, je to pekne nacmarane  Tak nejak to chcem ,ale chcem to mat skovane, nechcem aby to volo vidiet.. Takze to musim dat pod palubu.. ale asi viem ako na to.. |
|
Karolko modelár
Príspevkov: 228 Moje modely Poslať správu |
Rišo, je to nádhera! |
|
darco2 modelár
Príspevkov: 804 Moje modely Poslať správu |
Dakujem Karel, ked sa pomestime tak ju v nedelu uvidis nazivo Pozeral som pocasie, malo by byt prijemne, tak si to v nedelu uzijeme.. pokecame. |
|
Karolko modelár
Príspevkov: 228 Moje modely Poslať správu |
Jedu bohužel sám a vezmu jen Aquaramu. Aristoj je plavby neschopný... |
|
darco2 modelár
Príspevkov: 804 Moje modely Poslať správu |

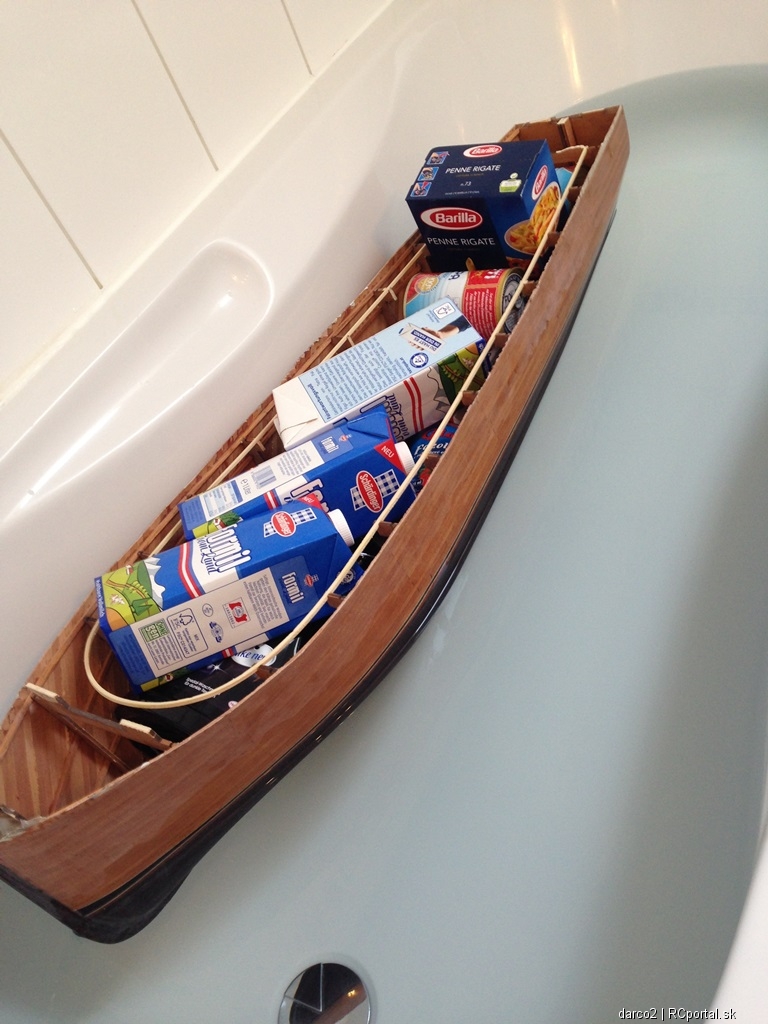

Cez vikend bol prvy mokry test.. skusal som vytlak lode, kedze inac ako testo vo vani som si to nevedel spocitat. Prazdna lod ma 1436g, Po ciaru ponoru som musel nalozit do lode cca 9 kg roznej zataze "co spajza dala" .-)  Lod je este v tomto stave dost nestabilna, dufam ze stabilite pomoze kormidlo a samozrejme vsetky veci budem musiet dat co najviac na dno.. Parna vybava bude mat tak 4,5-5 kil.. ale je to len hruby odhad.. takze este nejake kilo bude nutne na dovazenie lode.. Riso |
|
marianr modelár
Príspevkov: 1466 Moje modely Poslať správu |
Stačilo naliať dovnútra vodu a potom zmerať jej objem... |
|
peterzak37 modelár
Príspevkov: 2635 Moje modely Poslať správu |
Neviem, ci by som do dreveneho trupu nalieval vodu  Ale posluzia aj flase. Teraz mas tazisko velmi hore, takze stabilita bude lepsia, ked ako vahu pouzijes parnu masinku. Ale aj tak musis setrit vahou nad ciarou ponoru co najviac. |
|
Ivanhoe modelár
Príspevkov: 672 Moje modely Poslať správu |
Obrázok 77 nemá chybu. Vedel by som si to predstaviť aj ako krásny doplnok k historickému nábytku. Riško palec hore. |
|
darco2 modelár
Príspevkov: 804 Moje modely Poslať správu |
Kazdopadne s vodou v mojich trupoch mam bohate skusenosti.. Tuto som na zaciatok od tejto radosti usetril.. Dakujem za vasu chvalu. obcas je dobre ked fotky klamu.. .) ja vidim na lodi este kopec chyb ktore budem musiet postupne doladit.. |
|
marianr modelár
Príspevkov: 1466 Moje modely Poslať správu |
Tá voda tam aj tak raz bude, lepšie vyskúšať hneď. 8-) |
|
darco2 modelár
Príspevkov: 804 Moje modely Poslať správu |
Parnik ma uz aj svoj motor, Vcera vecer sa prvy krat rozbehol Staval som ho rok, s vacsimi ci mensimi prestavkami. Je to V4 s 90° uhlom valcov, vrtanie 9mm, zdvih 16 mm, objem 4,08cm3 Video je v mojom profile vo videach, kedze priamy link mi sem nejde vlozit Riso |
|
Othello modelár
Príspevkov: 2216 Moje modely Poslať správu |
No vyzera to tak ze slape paradne. Otazka je co sa stane ked poslape pod parou... Riso gratulujem a neviem sa dockat ostrej skusky na vode. |
|
darco2 modelár
Príspevkov: 804 Moje modely Poslať správu |

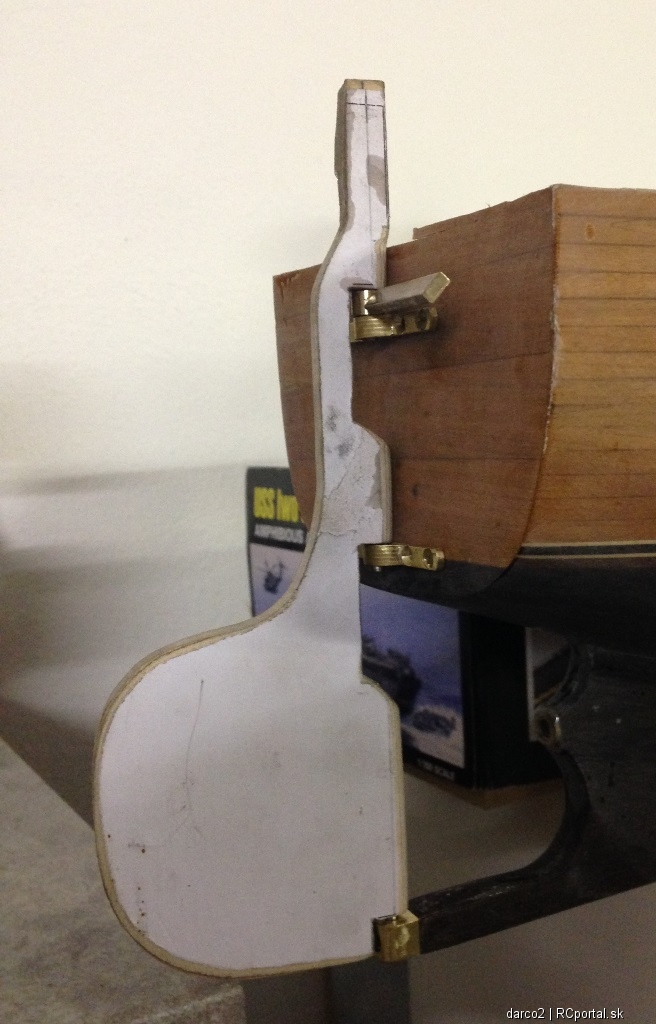

Vcera sa mi podarilo usadit kormidlo na lod. myslel som si ze to bude tazsie.. ale islo to. horny a stredny drziak su vyrobene s mosadznej pasoviny 5x2mm na ktoru som naletoval polobluk z mosadznej gulatiny, nasledne navrtal dierky, Z vnutornej strany zrkadla budu 4 male pasovinky do ktorych som narezal zavit. Spodny uchyt kormidla sa montuje na kyl, je vybruseny z mosadznej kocky 10x10x10mm Paka ktorou budem ovladat kormidlo je z pasoviny 6x3mm na ktorej konci som nazeral M3 zavit, paka je v tomto momente este bokom. Musim vyfrezovat dieru do zrkadla lode a nasledne cez tuto dieru namontovat ovladaciu paku. Tato paka by mala zarovren istit kormidlo proti vybehnutiu z uchytov.  Riso |
|
