Technické parametre
| Výrobca: | Opäť Ja .-) |
| Rozpätie: | 0 mm |
| Hmotnosť: | 0 g |
| Kategória: | Lode - motorové |
| Dĺžka: | 1020 mm |
| Materiál: | Prírodné drevo, Americká čerešňa, Breza, Wenge, Mahagon, Mosadz |
| Motor: | Parný motor V4 vlastnej konštrukcie |
Popis
Zatial pracovny nazov parniku Matilda, ktory som neskor po vyrobeni nepodarku pismena M nazval Watilda
Rebra a kyl preklesene pocas dlhych zimnych vecerov z planu v mierke 3:1.
Vypalene z 4mm preglejky, nosniky 4x4 mm
Kedze lod bude otvorena, su namorene rebra a nosniky uz na zaciatku stavby..
Na pohon bude sluzit Parny motor vlastnej konstrukcie V4 Vrtanie 9mm x 16 mm zdvih.
ID Modelu: AM4152 | Zobrazenia: 54674 | Pridané: 7. 4. 2014 o 09:02 | Autor: darco2
Vypalene rebra z februara…
Usadenie hriadele do…
Kyl dlhy 97 cm + 5 cm…
Na skusku postavene…
Zlepena kostra parniku Moja…
6.4.2014 - Oficialny…
Ano mam aj cierne…
Predok vytvarovany z…
Zaciatok vnutorneho…
Listy 6 x 1,5 x cca 300 mm Ak…
Kontrola musi byt...…
Stav niekde zo zaciatku…
Stav zo zaciatku…
Nepocital som este kolko je…
Zadok skoro…
Postupne doplnanie list na…
o par hodin…
Hotovo..…
Dokonceny zadok, uz aj…
Spary som vyplnil tmelom na…
po obruseni som naniesol do…
Na obrazku je uz natiahnuta…
Obrusena vs. neobrusena…
vytmelena vybrusena…
Vytmelena strana pred…
1. pokus ..ee,
2. pokus s…
S nalepenou 1.…
Lista…
Mahagon (3mm)- Javor (1mm) -…
Uff, ciara ponoru…
Detail predneho ukoncenia…
Plankovanie zahajene lepene…
prvych 5 rad Wenge a Ceresne…
Zadok je…
dat ci nedat vodorysku aj na…
Pokracovanie plankovania od…
Detail zadneho prechodu…
Detail predneho prechodu…
Jedna polovica za mnou..
wenge cat lode je odyhovana,…
Prva lista od predu…
O par 10-tok minut…
Na chvilku som musel dat lod…
Druha…
Takto bude vyzerat nejak…
Moc velky detail.. je to…
tu o chvilu neskor..
Odyhovana lod, pripravena na…
Prva vrstva…
prva vrstva bocny…
Druha…
Tretia…
4 Vrstva s 48g…
Piata…
Siesta…
Siedna…
1. brusenie epoxidu brusny…
Lod obrusena excentrickou…
Posledne minuty lode na…
Lod dostala aj provizorny…
nahrubo orezana linia paluby.…
Vaha trupu…
Zatazovy test vo…
Navrtane dierky na stredny…
Usadene kormidlo,ako vodiaca…
Pohlad z druhej…
Spodny drzziak kormidla..…
Usadene kormidlo na lodi, uz…
Detail paky ktorou sa bude…
Frezovanie casti na…
kostra…
Tolko som sa snazil aby boli…
Pouzil som ako maketu kotla…
Kostra podlahy aj s vyrezom…
uz polepena…
Par fotiek aktualneho stavu..…
odborny dohlad musi…
29.09.2014 sme sa pustili s…
Plamencova rura priemer…
Vovarene 10mm trubky a…
spompletizovana medena…
Hotovy kotol pred ocistenim a…
Kotol streknuty ciernou…
Odlucovac oleja s predhrevom…
Pohlad do…
A este z ineho…
Kotol dostal…
objimka, na kominovej…
Zaizolovany kotol, pripraceny…
Nejaka peknostka na komin..…
Kotol uz aj s izolaciou,…
Detail…
Odlucovac…
Kormidlo…
Ovladanie motora, Otacky a…
Diely tiahla, v trubke je M2…
Tiahlo komplet, na
Ovladanie namontovane na…
Umiesnenie…
Dalsie kusky na ovladanie…
Lepenie vonkasej listy…
Zabrusena 5mm nad…
1.…
2.…
3.…
4. vrstva, dokopy ich bolo…
Zakladny kus materialu pre…
Vyfrezovana diera a zakladny…
Hotovy, vybruseny…
Nastetkovana - nalakovana…
Nahodena pada, pod nou dekel…
Ram sedenia pre…
M ako…
Podlaha…
Zadne…
Zadne sedenie o nejaky den…
Nedalo mi to tak som polozil…
| Autor | Správa | |
|
darco2 modelár
Príspevkov: 804 Moje modely Poslať správu |
Ano taka je nejaka predstava... uvidime co ponukne obchod.. oblecenie... hmm no to bude asi sit Zuzka.. Mam doma uz vyrobene dve bednicky z dreva... (vylial som ich olovom) tak maju dokopy 325g.. potrebujem dostat zadok poriadne do vody.. Dakujem pani.. video z plavby bude... musim ist tento tyzden na jazero a v klude to natocit.. V sobotu je Vyzlovka.. dufam ze to tam netopim..  |
|
|
Othello modelár
Príspevkov: 2216 Moje modely Poslať správu |
cez ttyzden by som rad isiiel na vodu lebo cez vikend mi to vobec ale vobec nevyslo. Ak tak dobehnite niektory den s Petom a poplavame. |
|
|
komodor modelár
Príspevkov: 118 Moje modely Poslať správu |
Velmi pekné. Drobná pripomienka-miesto predného fendra by som radšej doplnil ešte jeden /resp. dva-na obe strany/ bočný. Ten predný mi tam nesedí-je to malá lodička a nie remorkér. Držím palce-nech Ti to pláva tak pekne, ako je postavená. |
|
|
peterzak37 modelár
Príspevkov: 2643 Moje modely Poslať správu |
Julo ma asi pravdu, ten predny fender sa mi zda byt prilis velky. Bud by som ho zmensil alebo uplne vypustil. |
|
|
Othello modelár
Príspevkov: 2216 Moje modely Poslať správu |

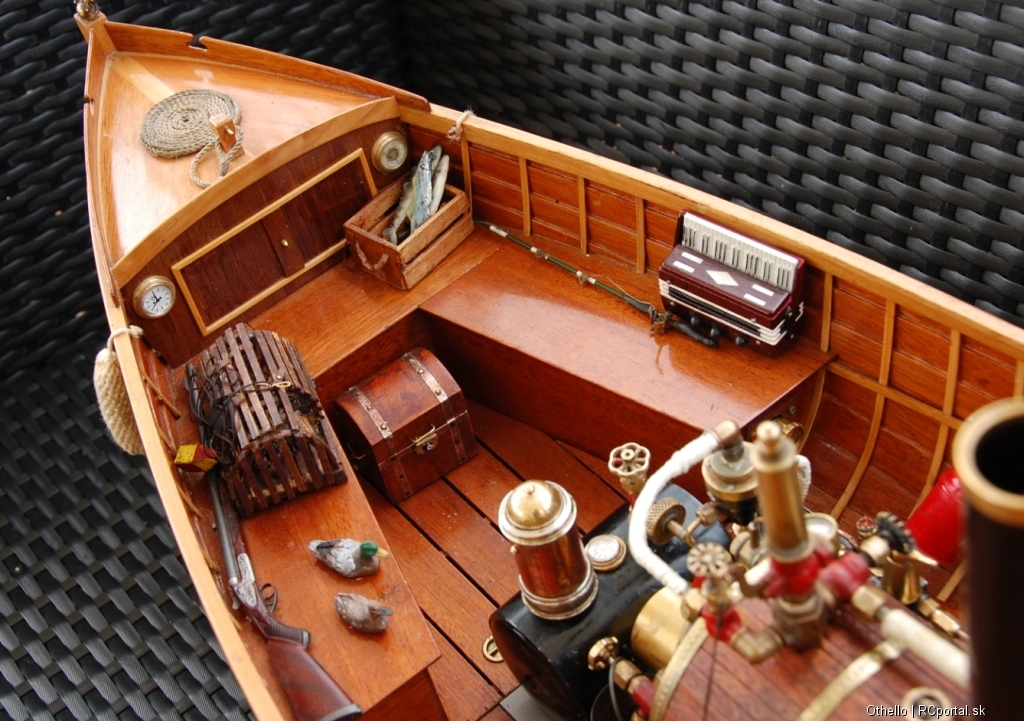

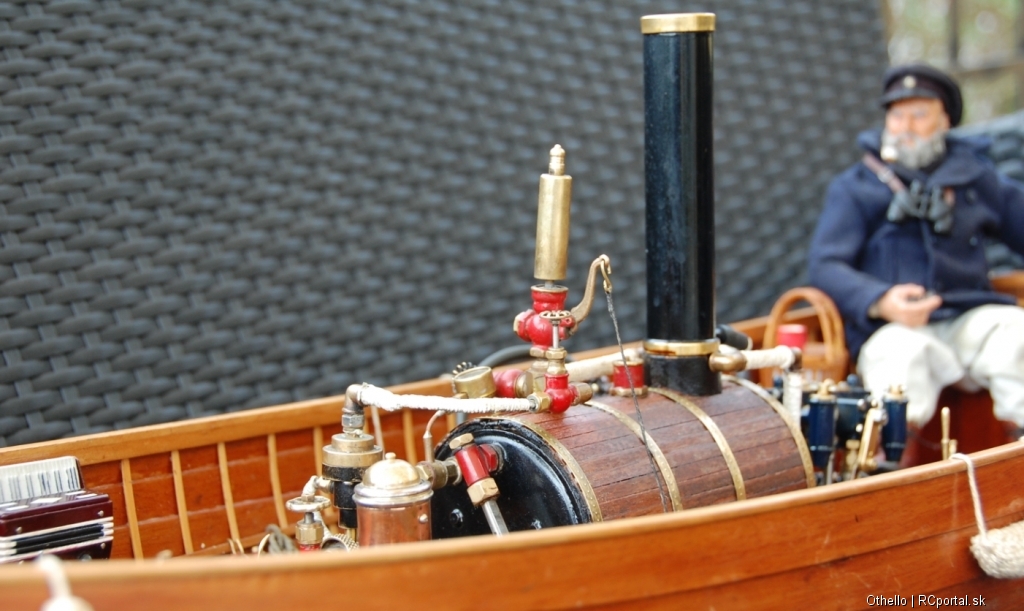

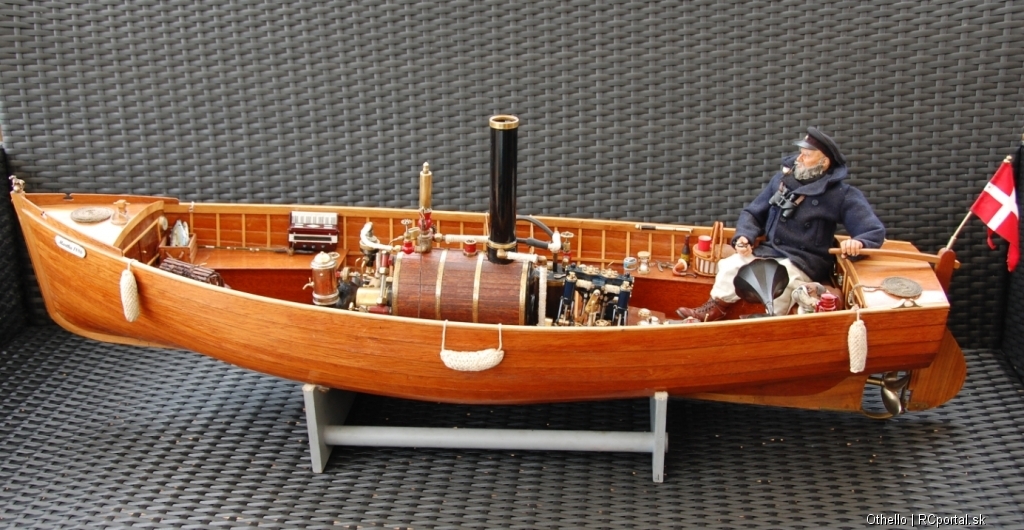

Risko s tymi fendrami si chlapi asi predstavovali taketo nieco....  |
|
|
darco2 modelár
Príspevkov: 804 Moje modely Poslať správu |
Pani otazku fendrov by som nechal tak... pre klud v domacnosti.. moja priatelka sa snazila a podla mna ich urobila krasne.. Juro, odkial mas to foto... nad niecim takym rozmyslam ze si postavim.. |
|
|
Othello modelár
Príspevkov: 2216 Moje modely Poslať správu |
to ujo googel nasiel ....pockaj poslem ti link hrozostrasny link  https://www.google.sk/search?tbm=isch&tbs=rimg:CeEAFWEkvFvXIjjApCElw7uOtzjhvGCOROuY-jOdKwxITBXyTTrfI28tWhBp7IzYFcBVmY448v0qK3Pr4-Bocnbe8ioSCcCkISXDu463ETFqMCPCV9DNKhIJOOG8YI5E65gRozGNhJrUgOcqEgn6M50rDEhMFRGjMY2EmtSA5yoSCfJNOt8jby1aEVOiRLV-M7k2KhIJEGnsjNgVwFURi6E2vgcQvrUqEgmZjjjy_1SorcxEtFvet8uBj2SoSCevj4Ghydt7yEfoqkPxvS9JB&q=steamboat Martha 1.jpg&ei=_iZbVbyhI4SPU-a1gJgO&ved=0CAkQ9C8wAA&dpr=1&biw=1045&bih=819#imgrc=gHG68Pmp4t0g9M%3A;LEkOnleVigX-RM;http%3A%2F%2Fi.ytimg.com%2Fvi%2FktNLFwTAWUs%2Fhqdefault.jpg;http%3A%2F%2Fwww.youtube.com%2Fwatch%3Fv%3DktNLFwTAWUs;480;360 skvele detailiky:    zmenil som ten link na taky kde je vela detailikov. |
|
|
peterzak37 modelár
Príspevkov: 2643 Moje modely Poslať správu |

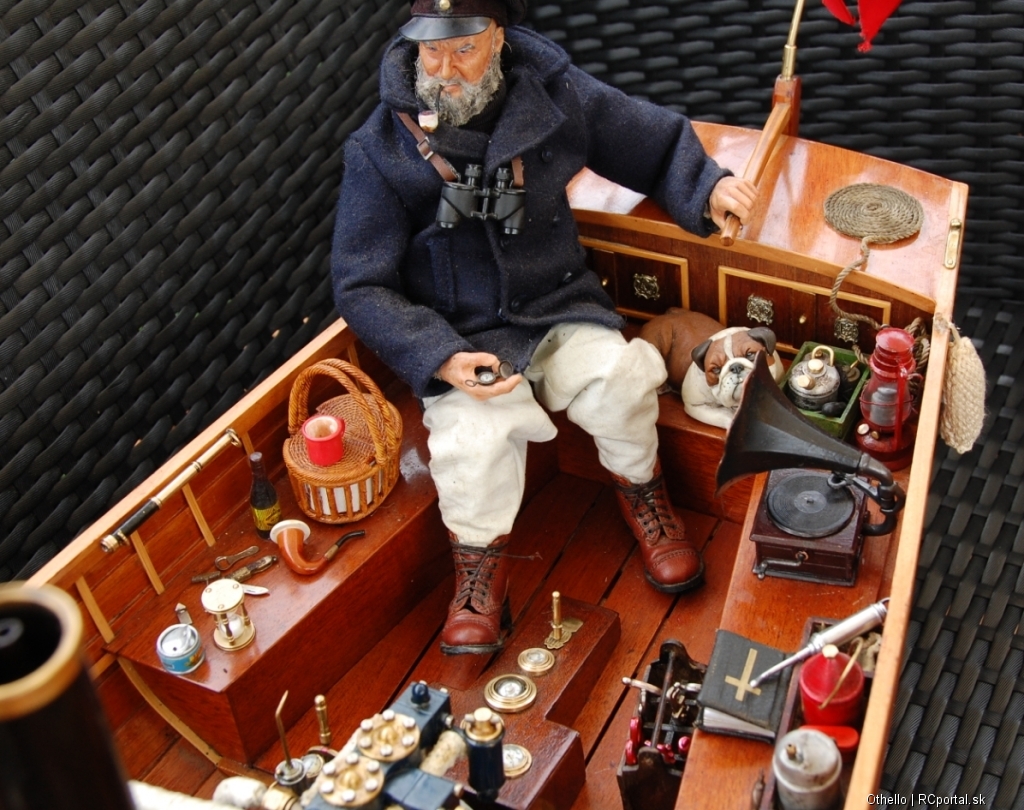

Najlepsia je ta harmonika a gramafon na palube. kto vie, kde brali elektriku... alebo ze by bol na kluku??  |
|
|
Karolko modelár
Príspevkov: 228 Moje modely Poslať správu |
Chlapi gramo je na kliku (original) a tento prcek dokonce hraje. Majitel do toho zabudoval MP3 přehrávač. Samozřejmě dobová hudba. |
|
|
darco2 modelár
Príspevkov: 804 Moje modely Poslať správu |

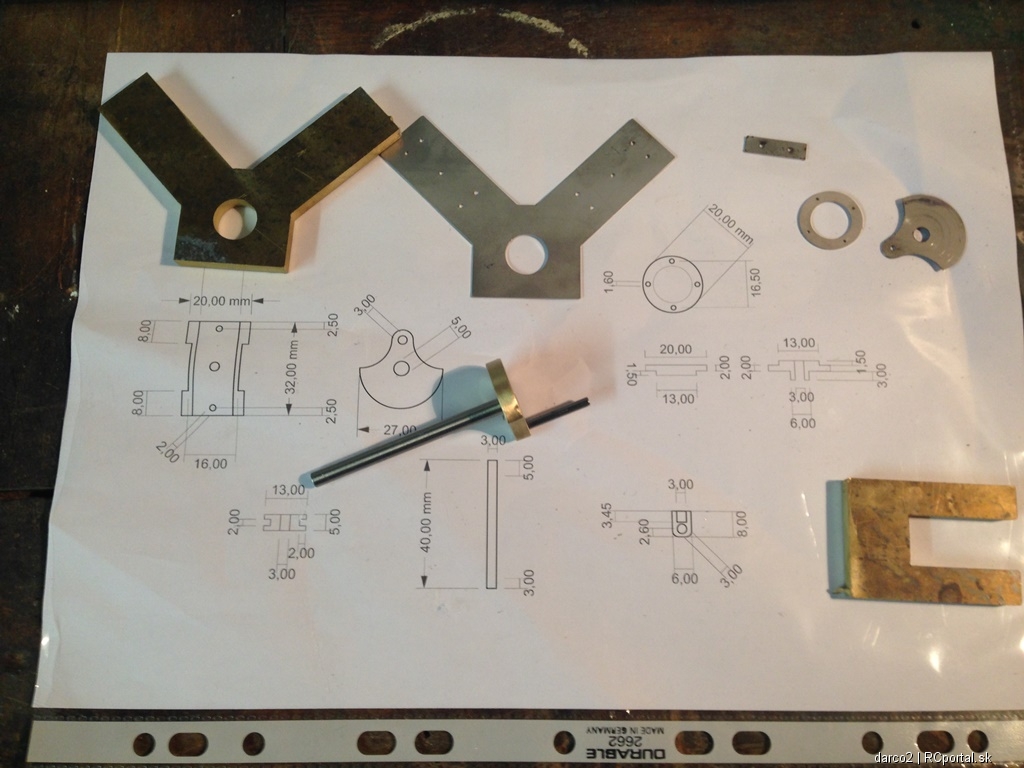

Takze pani, cez vikend som sa zucastnil s Watildou stretnutia parnikarov na Vyzlovke . bohuzial 1. predstavenie dopadlo katastrofalne, motor nema dostatocny vykon, maly objem.. motor je vhodny mozno do lode s dlzkou 50 cm s vahou 4-5 kil Takze som bol najpomalsia lod.. nedokazal som sa normalne plavat proti vetru, ktory bol tento rok dost mierny.. nakoniec som sa zavodu ani nezucastnil, nech neprekazam.. Po navrate domov som v citovom rozpolozeni vecer nakreslil novy oscilacny motor. V pondelok som odoslal podklady zakladnych dielov na vyrezanie vodnym lucom. Vcera som si ich bol zobrat.. a pustil som sa do vyroby noveho motora.. Bude to dvojcinny dvojvalec do V s vrtanim 13 mm a zdvihom 20mm, objem motora som obkukal z motorov ktore mali kamarati v lodiach a tieto lode normalne plavali.. tu je prve foto.. Nerezove diely su sablony, nech nemusim vsetko 10 x rozmeriavat.. staci ze som to musel vsetko rozmerat v pocitaci.. Sablona je vypalena laserom z 0,5mm nerezoveho plechu s presnostou na 0,01mm (pomer ceny a usetreneho casu je velmi vyhodny )vcera som urobil klukovu hriadel... hriadele naradlovane, nalisovane a lepene s Loctite 648  Riso |
|
|
Othello modelár
Príspevkov: 2216 Moje modely Poslať správu |
ty tie motory davas ako na beziacom pase |
|
|
darco2 modelár
Príspevkov: 804 Moje modely Poslať správu |
No nedelu MDD asi nestiham... Mna neuspechy dokazu pekne nakopnut,... pripravoval som sa na to pol roka a nezaplaval som jedno poriadne kolecko.. |
|
|
Othello modelár
Príspevkov: 2216 Moje modely Poslať správu |
ma stvete vsetci.... nakoniec tam budem za SK sediet sam  |
|
|
Ivanhoe modelár
Príspevkov: 672 Moje modely Poslať správu |
celkom sám asi nie |
|
|
Othello modelár
Príspevkov: 2216 Moje modely Poslať správu |
Ivanko ty s PetomPP ste ma zachranili |
