Technické parametre
| Výrobca: | Opäť Ja .-) |
| Rozpätie: | 0 mm |
| Hmotnosť: | 0 g |
| Kategória: | Lode - motorové |
| Dĺžka: | 1020 mm |
| Materiál: | Prírodné drevo, Americká čerešňa, Breza, Wenge, Mahagon, Mosadz |
| Motor: | Parný motor V4 vlastnej konštrukcie |
Popis
Zatial pracovny nazov parniku Matilda, ktory som neskor po vyrobeni nepodarku pismena M nazval Watilda
Rebra a kyl preklesene pocas dlhych zimnych vecerov z planu v mierke 3:1.
Vypalene z 4mm preglejky, nosniky 4x4 mm
Kedze lod bude otvorena, su namorene rebra a nosniky uz na zaciatku stavby..
Na pohon bude sluzit Parny motor vlastnej konstrukcie V4 Vrtanie 9mm x 16 mm zdvih.
ID Modelu: AM4152 | Zobrazenia: 54661 | Pridané: 7. 4. 2014 o 09:02 | Autor: darco2
Vypalene rebra z februara…
Usadenie hriadele do…
Kyl dlhy 97 cm + 5 cm…
Na skusku postavene…
Zlepena kostra parniku Moja…
6.4.2014 - Oficialny…
Ano mam aj cierne…
Predok vytvarovany z…
Zaciatok vnutorneho…
Listy 6 x 1,5 x cca 300 mm Ak…
Kontrola musi byt...…
Stav niekde zo zaciatku…
Stav zo zaciatku…
Nepocital som este kolko je…
Zadok skoro…
Postupne doplnanie list na…
o par hodin…
Hotovo..…
Dokonceny zadok, uz aj…
Spary som vyplnil tmelom na…
po obruseni som naniesol do…
Na obrazku je uz natiahnuta…
Obrusena vs. neobrusena…
vytmelena vybrusena…
Vytmelena strana pred…
1. pokus ..ee,
2. pokus s…
S nalepenou 1.…
Lista…
Mahagon (3mm)- Javor (1mm) -…
Uff, ciara ponoru…
Detail predneho ukoncenia…
Plankovanie zahajene lepene…
prvych 5 rad Wenge a Ceresne…
Zadok je…
dat ci nedat vodorysku aj na…
Pokracovanie plankovania od…
Detail zadneho prechodu…
Detail predneho prechodu…
Jedna polovica za mnou..
wenge cat lode je odyhovana,…
Prva lista od predu…
O par 10-tok minut…
Na chvilku som musel dat lod…
Druha…
Takto bude vyzerat nejak…
Moc velky detail.. je to…
tu o chvilu neskor..
Odyhovana lod, pripravena na…
Prva vrstva…
prva vrstva bocny…
Druha…
Tretia…
4 Vrstva s 48g…
Piata…
Siesta…
Siedna…
1. brusenie epoxidu brusny…
Lod obrusena excentrickou…
Posledne minuty lode na…
Lod dostala aj provizorny…
nahrubo orezana linia paluby.…
Vaha trupu…
Zatazovy test vo…
Navrtane dierky na stredny…
Usadene kormidlo,ako vodiaca…
Pohlad z druhej…
Spodny drzziak kormidla..…
Usadene kormidlo na lodi, uz…
Detail paky ktorou sa bude…
Frezovanie casti na…
kostra…
Tolko som sa snazil aby boli…
Pouzil som ako maketu kotla…
Kostra podlahy aj s vyrezom…
uz polepena…
Par fotiek aktualneho stavu..…
odborny dohlad musi…
29.09.2014 sme sa pustili s…
Plamencova rura priemer…
Vovarene 10mm trubky a…
spompletizovana medena…
Hotovy kotol pred ocistenim a…
Kotol streknuty ciernou…
Odlucovac oleja s predhrevom…
Pohlad do…
A este z ineho…
Kotol dostal…
objimka, na kominovej…
Zaizolovany kotol, pripraceny…
Nejaka peknostka na komin..…
Kotol uz aj s izolaciou,…
Detail…
Odlucovac…
Kormidlo…
Ovladanie motora, Otacky a…
Diely tiahla, v trubke je M2…
Tiahlo komplet, na
Ovladanie namontovane na…
Umiesnenie…
Dalsie kusky na ovladanie…
Lepenie vonkasej listy…
Zabrusena 5mm nad…
1.…
2.…
3.…
4. vrstva, dokopy ich bolo…
Zakladny kus materialu pre…
Vyfrezovana diera a zakladny…
Hotovy, vybruseny…
Nastetkovana - nalakovana…
Nahodena pada, pod nou dekel…
Ram sedenia pre…
M ako…
Podlaha…
Zadne…
Zadne sedenie o nejaky den…
Nedalo mi to tak som polozil…
| Autor | Správa |
|
Ludo modelár
Príspevkov: 773 Moje modely Poslať správu |
sak tam nalep L listu 1,5x2mm z polystyrenu zo sortimentu artol.sk... a mas pokoj  |
|
marianr modelár
Príspevkov: 1466 Moje modely Poslať správu |
Dúfam že to nebudeš dávať celé dole, len orež okraj. |
|
darco2 modelár
Príspevkov: 804 Moje modely Poslať správu |

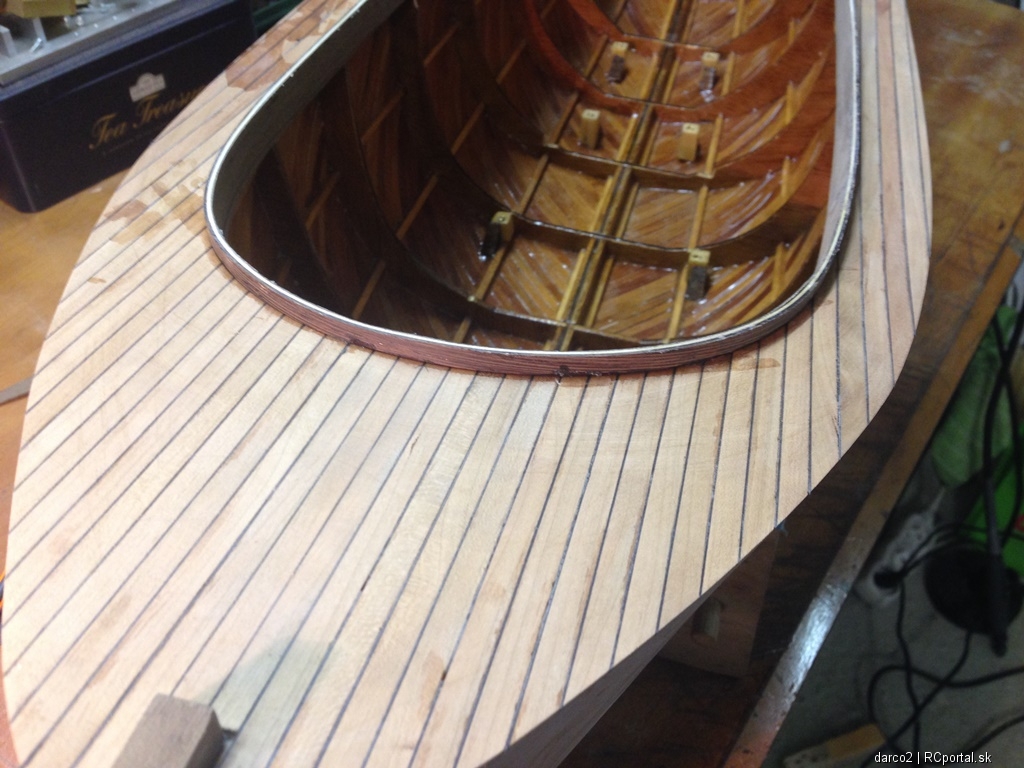

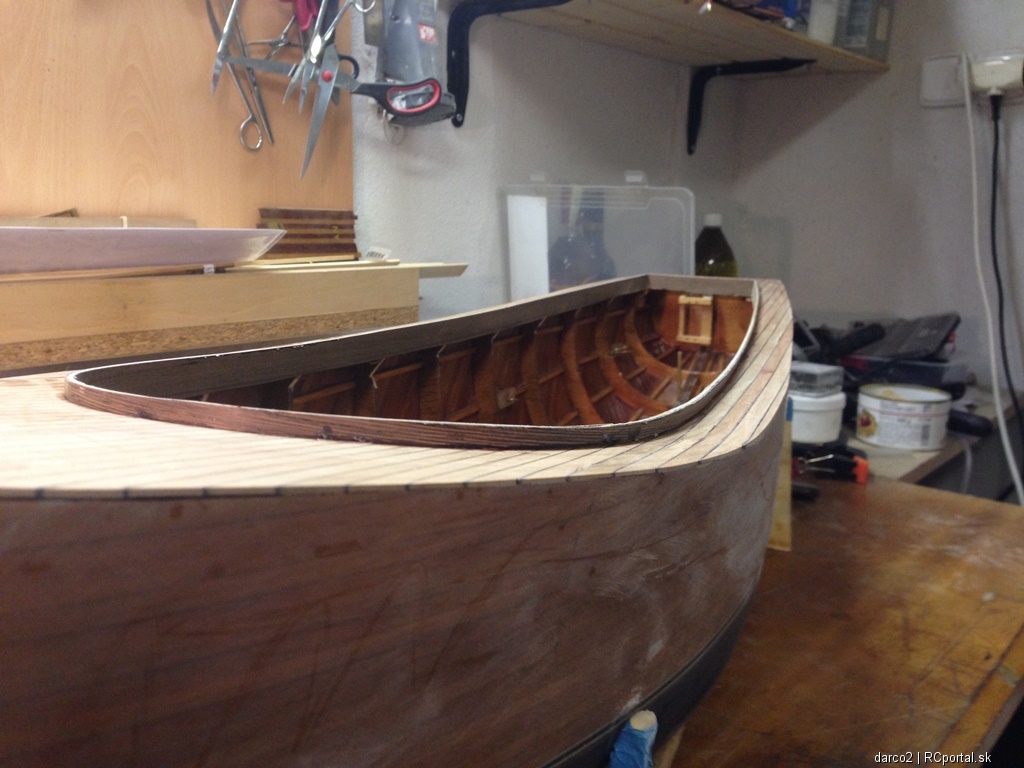

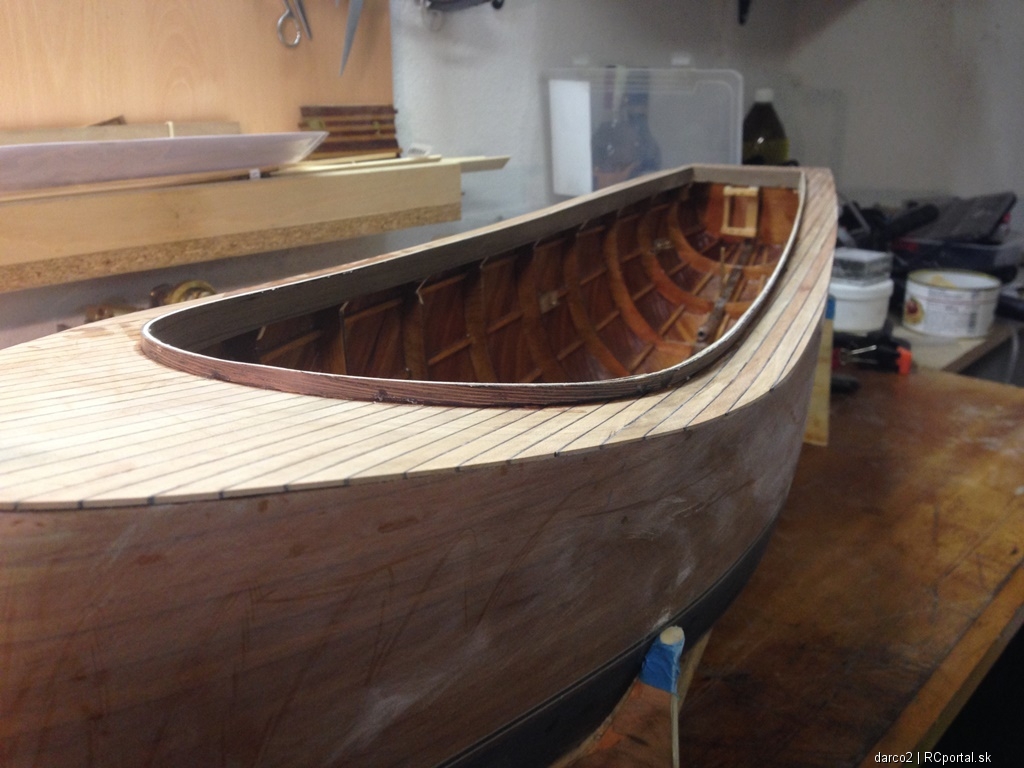

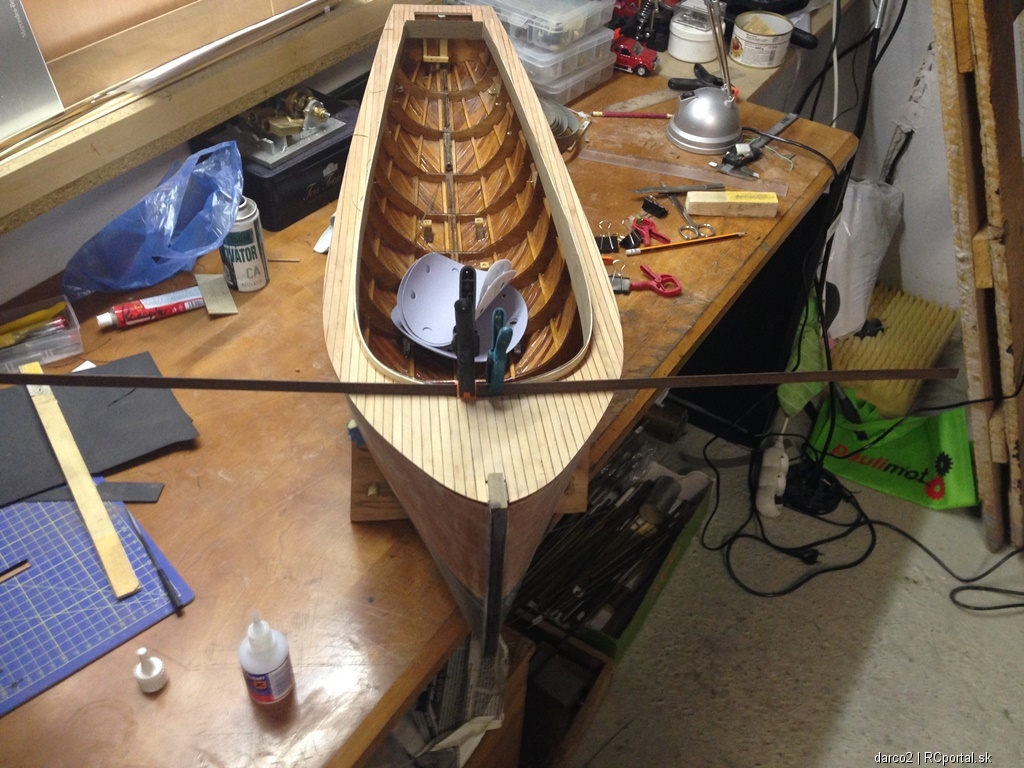

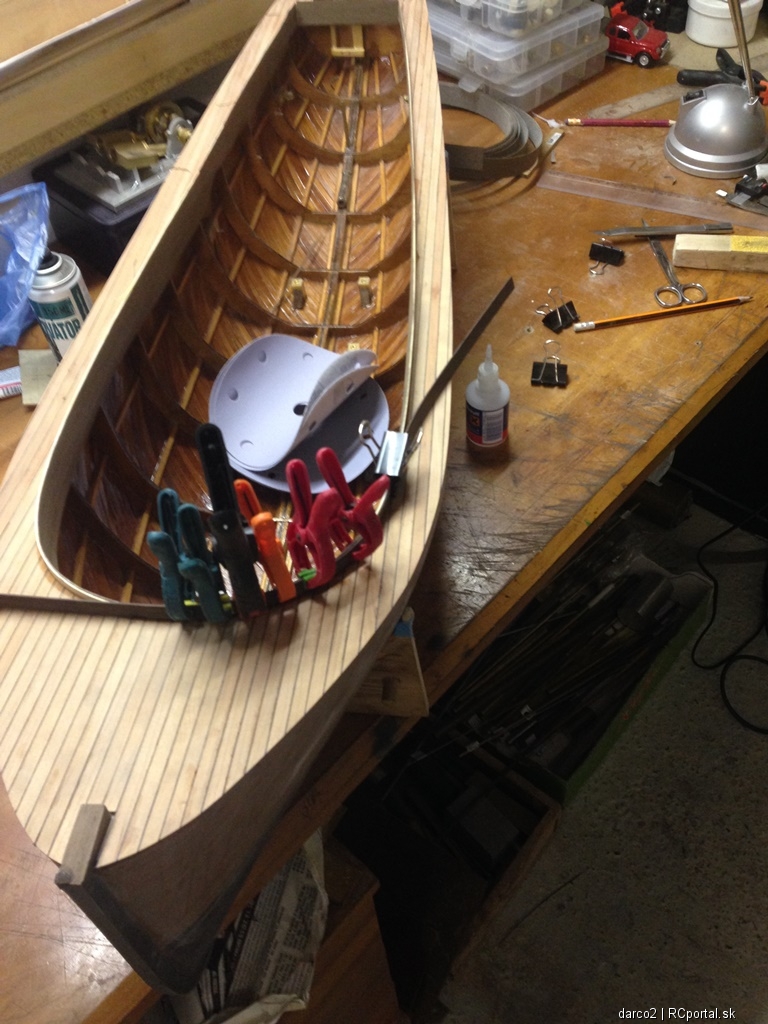

Doslo aj na vonkajsiu listu, myslel som, ze bude problem ale islo to pomerne dobre. Material Wenge, lista 10x1mm   po nalepeni som celu listu zabrusil +/- 5 mm nad okraj paluby.    Este budem musiet zabrusit spodnu stranu listy.. len neviem ako.. |
|
darco2 modelár
Príspevkov: 804 Moje modely Poslať správu |

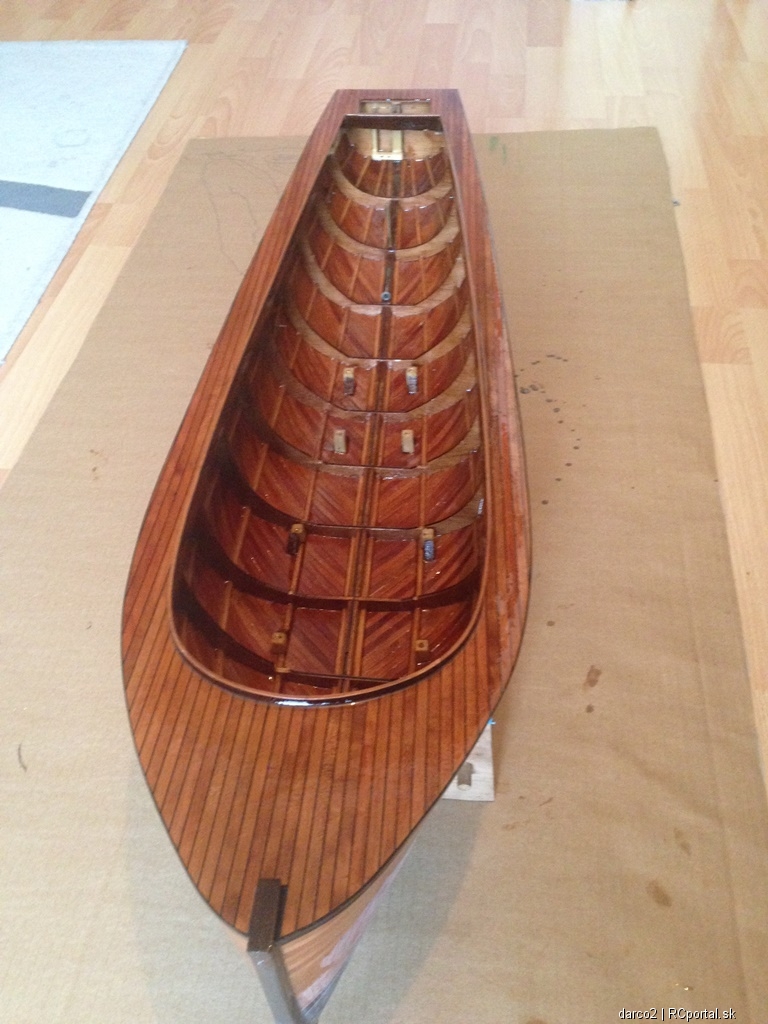

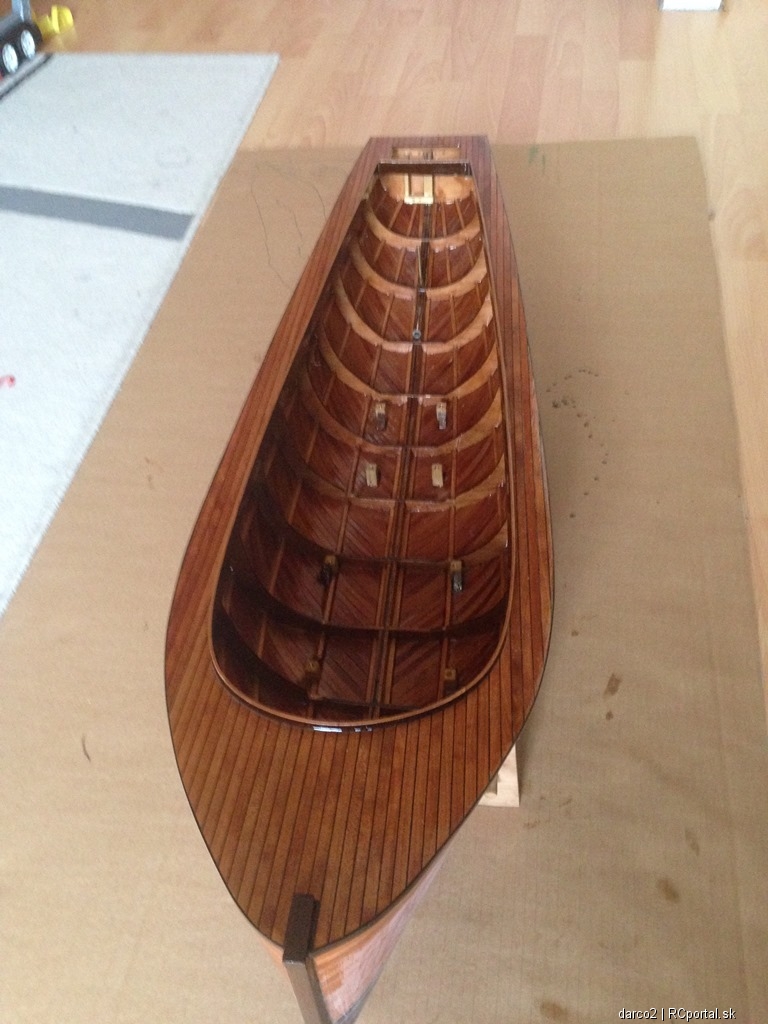

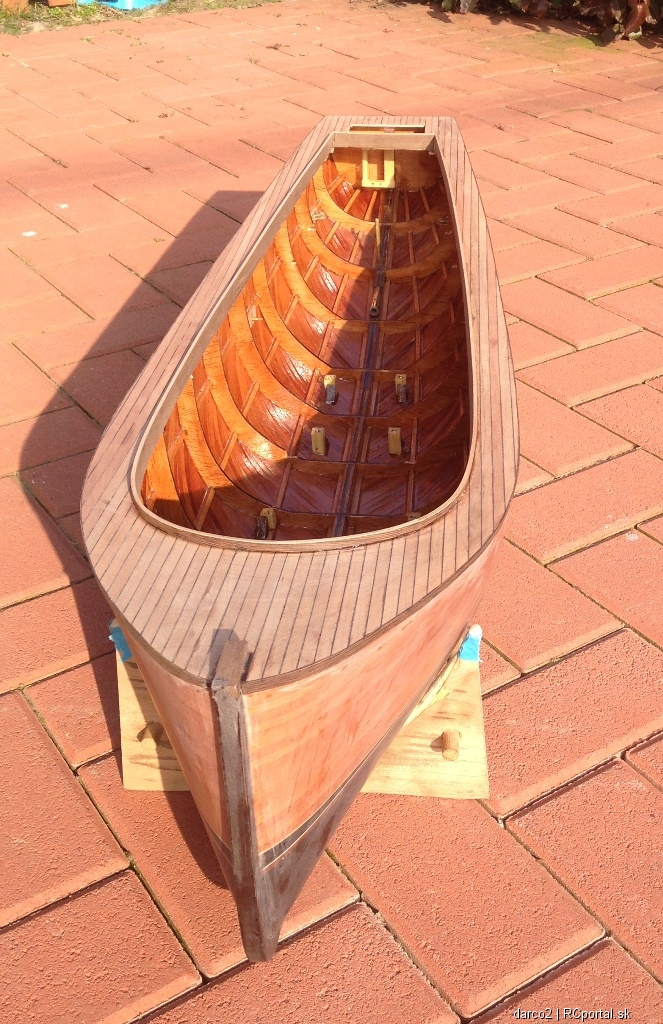

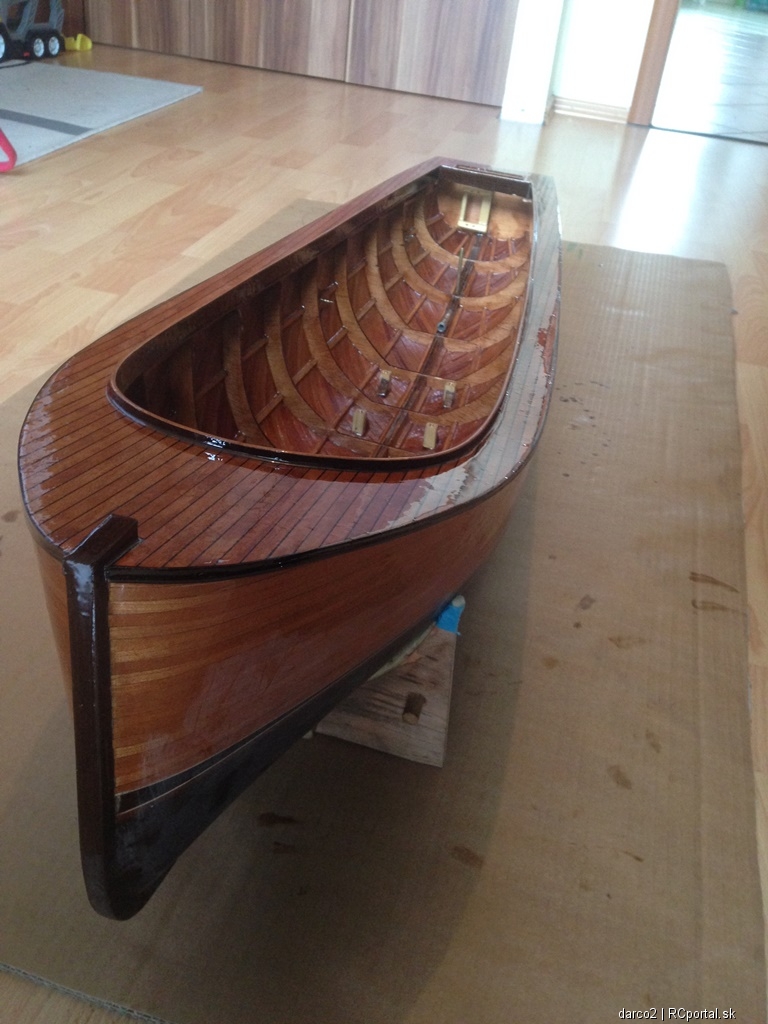

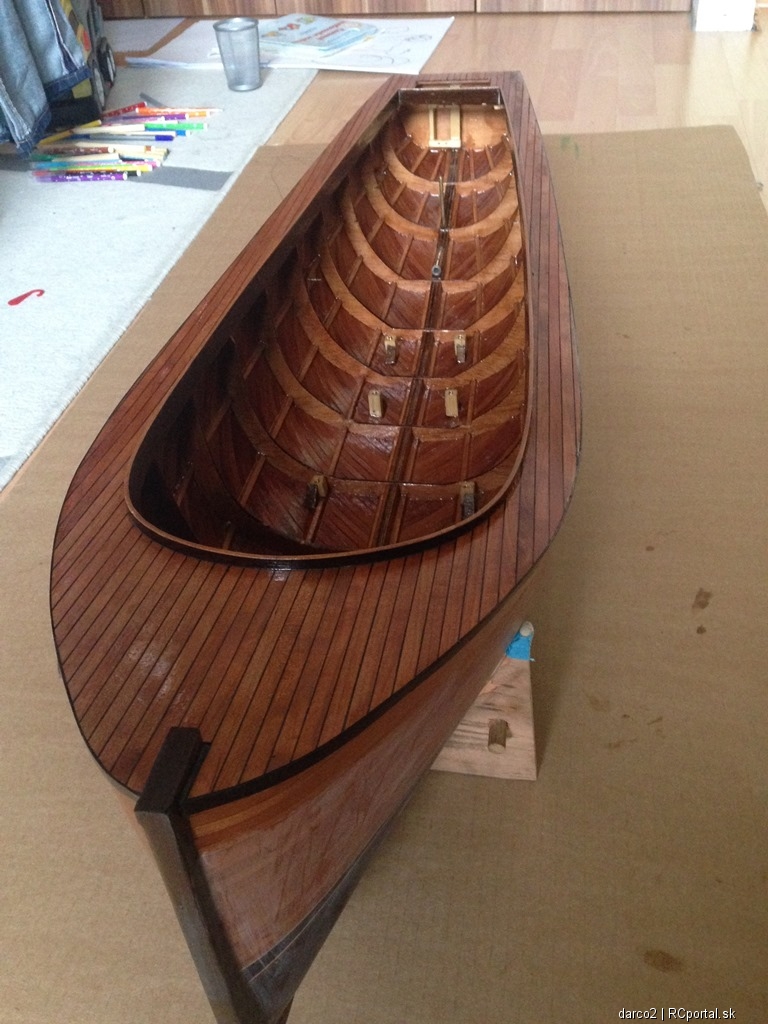

Opat sa hlasim po vikende s miernym postupom.. nalepene vsetky listy na lod.. obrusene.. pripravene na epoxid  nanasanie epoxidu uz prebiehalo doma v teplucku.. Dokopy som na od dal 6 vrstiev, prve 3 su s hodinovym rozostupom, ostatne 3 su s rozostupom asi hodinu a pol.. ale cas to je iba orientacny.. nemeral som to stopkami. prva  druha  tretia  stvrta  piata a siesta vrstva bola uz len o nanasani epoxidu .. ziadne viditelne zmeny niesu teraz caka lod cca dvojtyzdnove susenie doma na policke.. Na niektorych fotkach su flaky.. ale v skutocnosti tie flaky niesu.. myslim ze to je len odlesk.. |
|
Ludo modelár
Príspevkov: 773 Moje modely Poslať správu |
iba 6 vrstiev?..... poznam ludi co maju na lodi 30vrstiev (nic v zlom)  .....hmmmm ale nik ich nevidel tak isto ako Colombovu manzelku |
|
darco2 modelár
Príspevkov: 804 Moje modely Poslať správu |
no viacej som nezvladol.. ale budem davat este raz epoxid, takze sa dostanem k nejakemu rozumnejsiemu cislu.. 30 vrstiev, a 29 odbrusit.. to pozname.. |
|
Karolko modelár
Príspevkov: 228 Moje modely Poslať správu |
Moc pěkné, Rišo. Ta barva je náhodou skvělá!!! |
|
Othello modelár
Príspevkov: 2216 Moje modely Poslať správu |
paradicka uz sa tp "Rišuje" |
|
komodor modelár
Príspevkov: 118 Moje modely Poslať správu |
V jednom príspevku sa tu PeterP vyjadril, že modelári stavajúci čistý "scratch buil" vymierajú. Bohužial má pravdu. Preto som velmi rád, že zopár kusov ešte žije. Velmi pekná práca. |
|
Ludo modelár
Príspevkov: 773 Moje modely Poslať správu |
Artemis je potom ale na komplet cela stavana metodou "scratch build".... či??? |
|
peterzak37 modelár
Príspevkov: 2643 Moje modely Poslať správu |
Ludo, ved ty si sa uz davno zaradil do rodu uchylakov  O RIsovi ani nehovorim |
|
Ludo modelár
Príspevkov: 773 Moje modely Poslať správu |
Ze som sa uz davno zaradil do rodu uchylov?? To mi lichoti ale na teba, Julka a Risa nemam zdaleka ale pracujem na tom.... |
|
Ludo_ZA modelár
Príspevkov: 567 Moje modely Poslať správu |
Nádherná práca. |
|
mrvo modelár
Príspevkov: 1 Moje modely Poslať správu |
Tak to je bombáááá!!! pardon parník... Nádherná práca . Klobúk dolu... Zdar |
|
darco2 modelár
Príspevkov: 804 Moje modely Poslať správu |

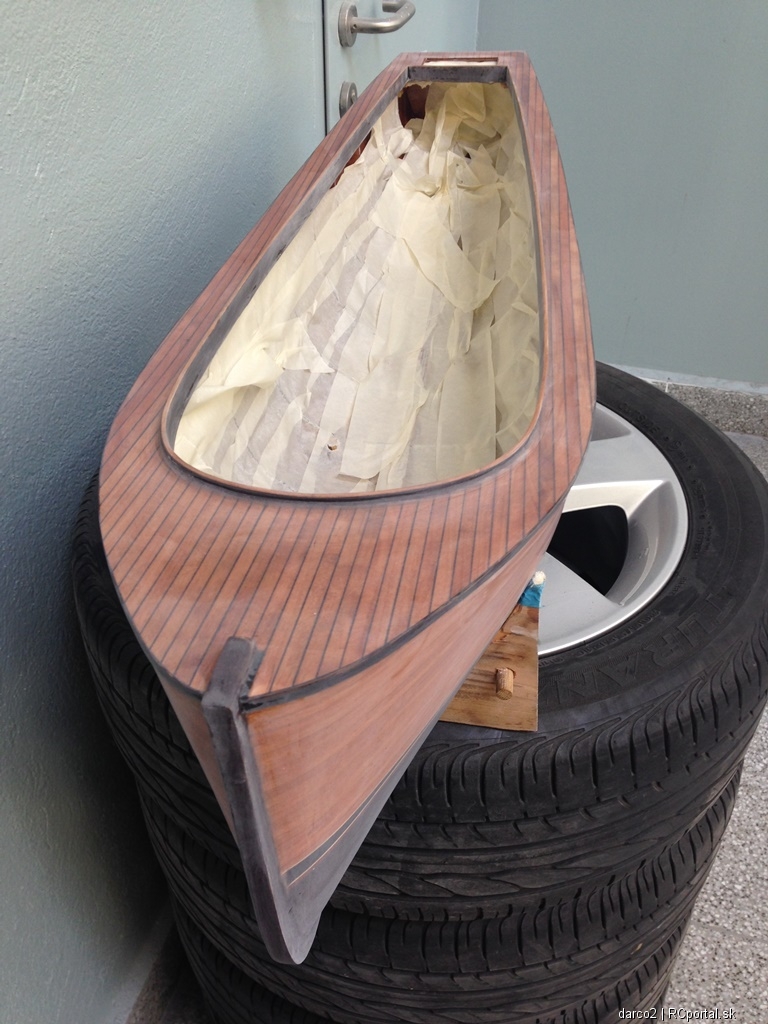

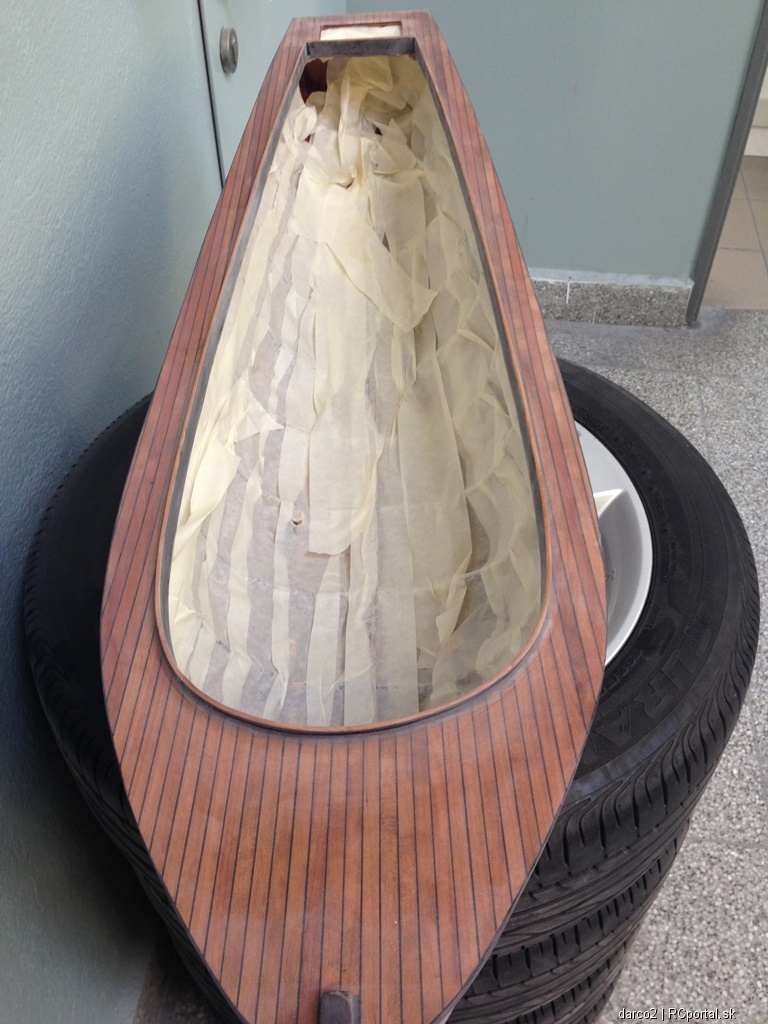

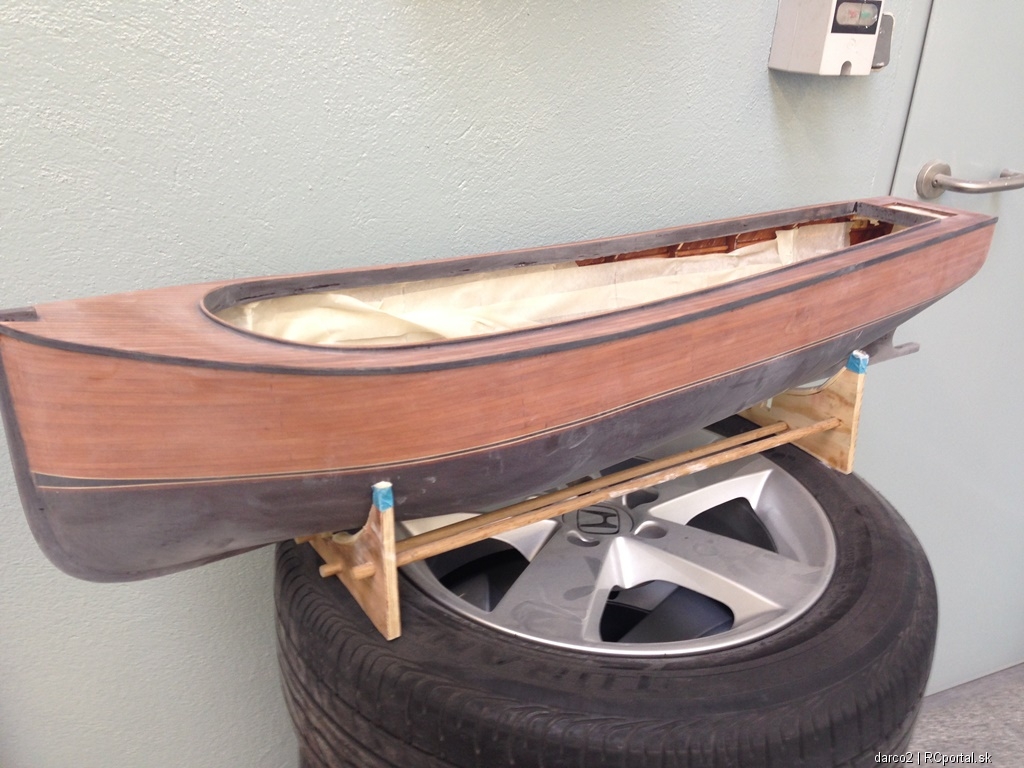

Dakujem pani za chvalu.. co sa udialo na Matilde medzi casom... Matildu som obrusil a naniesol na nu este dalsie 3 vrstvy epoxidu.. vcera som ju na final vybrusil a pripravil na lakovanie.. Lak klasika ako vzdy od profikov.. aj ked stale sa zaoberam myslienkou, ze lod proste natriem stetkou bezfarebnym lakom.. nieco take som skusal na Rive a bol som prekvapeny ako sa krasne "rozleje" 2K lak po naneseni stetcom.. Foto obrusenej lode dodam cez den.. Slubene foto    |
