Technické parametre
| Výrobca: | Opäť Ja .-) |
| Rozpätie: | 0 mm |
| Hmotnosť: | 0 g |
| Kategória: | Lode - motorové |
| Dĺžka: | 1020 mm |
| Materiál: | Prírodné drevo, Americká čerešňa, Breza, Wenge, Mahagon, Mosadz |
| Motor: | Parný motor V4 vlastnej konštrukcie |
Popis
Zatial pracovny nazov parniku Matilda, ktory som neskor po vyrobeni nepodarku pismena M nazval Watilda
Rebra a kyl preklesene pocas dlhych zimnych vecerov z planu v mierke 3:1.
Vypalene z 4mm preglejky, nosniky 4x4 mm
Kedze lod bude otvorena, su namorene rebra a nosniky uz na zaciatku stavby..
Na pohon bude sluzit Parny motor vlastnej konstrukcie V4 Vrtanie 9mm x 16 mm zdvih.
ID Modelu: AM4152 | Zobrazenia: 54331 | Pridané: 7. 4. 2014 o 09:02 | Autor: darco2
Vypalene rebra z februara…
Usadenie hriadele do…
Kyl dlhy 97 cm + 5 cm…
Na skusku postavene…
Zlepena kostra parniku Moja…
6.4.2014 - Oficialny…
Ano mam aj cierne…
Predok vytvarovany z…
Zaciatok vnutorneho…
Listy 6 x 1,5 x cca 300 mm Ak…
Kontrola musi byt...…
Stav niekde zo zaciatku…
Stav zo zaciatku…
Nepocital som este kolko je…
Zadok skoro…
Postupne doplnanie list na…
o par hodin…
Hotovo..…
Dokonceny zadok, uz aj…
Spary som vyplnil tmelom na…
po obruseni som naniesol do…
Na obrazku je uz natiahnuta…
Obrusena vs. neobrusena…
vytmelena vybrusena…
Vytmelena strana pred…
1. pokus ..ee,
2. pokus s…
S nalepenou 1.…
Lista…
Mahagon (3mm)- Javor (1mm) -…
Uff, ciara ponoru…
Detail predneho ukoncenia…
Plankovanie zahajene lepene…
prvych 5 rad Wenge a Ceresne…
Zadok je…
dat ci nedat vodorysku aj na…
Pokracovanie plankovania od…
Detail zadneho prechodu…
Detail predneho prechodu…
Jedna polovica za mnou..
wenge cat lode je odyhovana,…
Prva lista od predu…
O par 10-tok minut…
Na chvilku som musel dat lod…
Druha…
Takto bude vyzerat nejak…
Moc velky detail.. je to…
tu o chvilu neskor..
Odyhovana lod, pripravena na…
Prva vrstva…
prva vrstva bocny…
Druha…
Tretia…
4 Vrstva s 48g…
Piata…
Siesta…
Siedna…
1. brusenie epoxidu brusny…
Lod obrusena excentrickou…
Posledne minuty lode na…
Lod dostala aj provizorny…
nahrubo orezana linia paluby.…
Vaha trupu…
Zatazovy test vo…
Navrtane dierky na stredny…
Usadene kormidlo,ako vodiaca…
Pohlad z druhej…
Spodny drzziak kormidla..…
Usadene kormidlo na lodi, uz…
Detail paky ktorou sa bude…
Frezovanie casti na…
kostra…
Tolko som sa snazil aby boli…
Pouzil som ako maketu kotla…
Kostra podlahy aj s vyrezom…
uz polepena…
Par fotiek aktualneho stavu..…
odborny dohlad musi…
29.09.2014 sme sa pustili s…
Plamencova rura priemer…
Vovarene 10mm trubky a…
spompletizovana medena…
Hotovy kotol pred ocistenim a…
Kotol streknuty ciernou…
Odlucovac oleja s predhrevom…
Pohlad do…
A este z ineho…
Kotol dostal…
objimka, na kominovej…
Zaizolovany kotol, pripraceny…
Nejaka peknostka na komin..…
Kotol uz aj s izolaciou,…
Detail…
Odlucovac…
Kormidlo…
Ovladanie motora, Otacky a…
Diely tiahla, v trubke je M2…
Tiahlo komplet, na
Ovladanie namontovane na…
Umiesnenie…
Dalsie kusky na ovladanie…
Lepenie vonkasej listy…
Zabrusena 5mm nad…
1.…
2.…
3.…
4. vrstva, dokopy ich bolo…
Zakladny kus materialu pre…
Vyfrezovana diera a zakladny…
Hotovy, vybruseny…
Nastetkovana - nalakovana…
Nahodena pada, pod nou dekel…
Ram sedenia pre…
M ako…
Podlaha…
Zadne…
Zadne sedenie o nejaky den…
Nedalo mi to tak som polozil…
| Autor | Správa |
|
darco2 modelár
Príspevkov: 804 Moje modely Poslať správu |

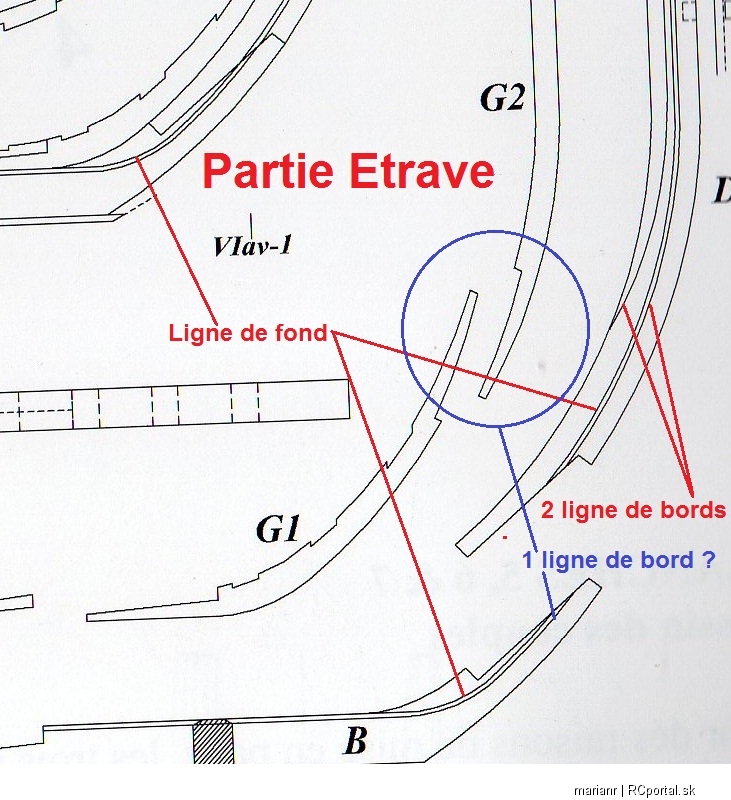

Marian, aha pochopil som. No zase si ma inspiroval.. sice som si vnutorne hovoril, ze nebudem uz dalsiu lod potahovat celu.. ze si na nej urobim len peknu palubu.. ale uz mam zase chrobaka v hlave..  Pozri mi prosim t ie plany.. lebo v hentej francuzskej hatlanine fakt nerozumiem ani trochu. Uz som dokoncil aj druhu stranu trupu s Wenge - bohuzial v tomto momente foto nemam, nejak som v zapale prace vcera zabudol fotit.. . Nasledne som zacal dyhovat kyl. Nepovedal by som, ze doteraz spotrebujem cca 15 metrov 23mm sirokej wenge dyhy. Odhadom je na lodi doteraz nalepenych 160 kusov list Wenge rozmeru 350x5mm.. uff Nove 3 fotky v galerii Riso . |
|
peterzak37 modelár
Príspevkov: 2635 Moje modely Poslať správu |
Pekna praca, to sikme plankovanie je velmi zaujimave. Ked si ho zacal gitovat, povedal som si, ze ake by bolo super, keby ten trup ostal v dreve. No ale teraz to je este lepsie. Krasna praca. Tusim sa tiez dam na drevene lode, je to velmi pekne. Ale neviem, ci na to mam... |
|
Ludo modelár
Príspevkov: 773 Moje modely Poslať správu |
kukam ze sa tu rodi dalsi lodickovy psychopat  ...nadhera.....co my chceme?? |
|
PeterPP modelár
Príspevkov: 610 Moje modely Poslať správu |
Pre Darco2: Čím prosím lepíš tie lišty na trup ? A čím ich pri lepení fixuješ, aby ti neodskočili alebo sa neposunuli ? A následne čím planuješ lakovať resp. urobiť povrchovú úpravu ? Čaká ma totiž podobná práca, tak zháňam osvedčené postupy . Ďakujem. |
|
Othello modelár
Príspevkov: 2216 Moje modely Poslať správu |

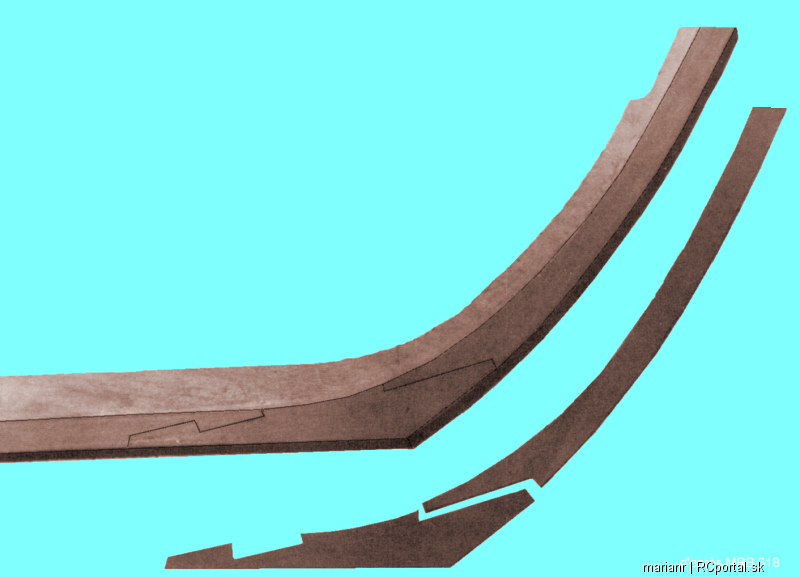

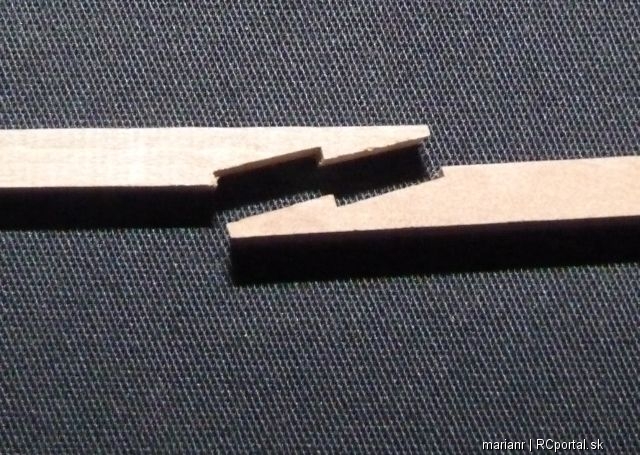

Risko len to v tomto smere neplankkuj az dohora (celen lode myslim). Kylove rebro original lodi nieje stavane z jedneho kusu dreva. |
|
marianr modelár
Príspevkov: 1466 Moje modely Poslať správu |
   |
|
darco2 modelár
Príspevkov: 804 Moje modely Poslať správu |
Pani, dakujem za podporu, za vasu chvalu. Naozaj sa to velmi dobre citat.. ja na tuto moju "obludu" cumim kazdy vecer, takze ja uz vidim viac chyby ako jej krasu Bohuzial som musel na chvilu dat dole z dosky lod, lebo som nemal dost miesta na vytmelenie spice lode.. som sa preratal. Opacne postavena lod sa mi celkom pacila.. urovil som jej dve fotky a sup ju naspat na dosku.. Co sa tyka plankovania kylu, musim doplankovat trup a nasledne oplankujem kyl, v momente ked sa dostatnem do stavu, ze budem moct nalepit jeden rovny pas dyhy urobim to.. kyl bude cely s Wenge. Peter na plankovanie som pouzil nazehlovaciu drevennu dyhu, (Hranipex) poradil mi to pan majster Karolko. Dyha je 23mm siroka, ja si ju v takom pripravku reziem na 5mm pasiky, cca 340m dlhe.. Kazda jedna rada je tym padom z 3 -4 za sebou nazehlenych pasikov Robi sa s tym velmi dobre, pasiky nazehlujem takou modelarskou zehlickou, ale da sa pouzit aj normalna klasicka zehlicka Ked bude cela lod oplankovana, pojde na nu cca 10 vrstiev epoxidu, Prve2-3 vrstvy budu trosku zriedene bezvodym acetonom, nech sa to pekne vpije do dyhy, nasledne pojde jedna vrstva s cca 50gramovou tkaninou .. a na to po ciastocnom zavadnuti dalsich 5-6 vrstiev epoxidu .. vsetko tak v hodinovych rozostupoch.. treba si na to vyhradit cely den. Po vytvrdnuti cca tyzden az 10 dni obrusit. nasledne cca 5-6 vrstiev epoxidu. Susi sa to pri normalnej teplote, niekde vonku, ale nie na slnku. Cas susenia chcem vyuzit na dokoncenie motora, lebo sa neviem k tomu dokopat.. Pomalicky musim zacat vymyslat uz aj kotol a ostatnu techniku do lode.. Riso |
|
Othello modelár
Príspevkov: 2216 Moje modely Poslať správu |
len z toho nesprav lestenku Marian pekna nazorna ukazka |
|
PeterPP modelár
Príspevkov: 610 Moje modely Poslať správu |
No to nie je jednoduchý postup, ale asi funguje, lebo Karolkové lode som videl a paráda. Parník vylakovaný ako Riva Aquarama ... to bude super A ten epoxid na nátery používaš predpokladam laminovací ( tzn. riedky ). Nažehľovacia dýha mi bohužiaľ problém nerieši, lebo mám už nachystané lišty abachi 1,5mm hrubé, ktoré potrebujem lepiť na palubu. Tak váham nad vhodným lepidlom. Mimochodom kde "rastie" taká nažehľovacia dýha ? Ja moju drevenú plachetnicu lakujem nejakým fínskym jednozložkovým PU lakom (polomat) odporučeným maketármi. Drevo je bez olaminovania, lebo chcem čo najviac zachovať prírodný vzhľad. Lak je zrejme celkom odolný, lebo môj trup bivakoval rok na balkóne kde naň občas nasnežilo, zapršalo aj slnko svietilo a bez známky poškodenia dreva ( zatiaľ sú tam tri vrstvy laku ). |
|
darco2 modelár
Príspevkov: 804 Moje modely Poslať správu |
Peto ja lepim listy lepidlom Pasco fix, ale cez internet je drahe, treba ist na vystavu napriklad do viedne co je tusim tento rok v oktobri a tam ho kupis cca za polovicnu cenu.. Este sa mi osvedcilo lepidlo od BSI Gold, maju ho napr v www.mool.sk Obe tieto lepidla nerobia biely opar... ked nepouzivas aktivator. Dyhu som kupil po dohovore priamo s hranipexom v jednej predajni na vajnorskej.. ale minimalne ti predaju 50m.. ked mas stastie maju nieco na predajni a predaju ti z toho.. lestenku ako je napr Riva alebo BB z toho robit nechcem. |
|
komodor modelár
Príspevkov: 118 Moje modely Poslať správu |
Moja hlboká úcta. Už teraz je to velmi pekné. |
|
Othello modelár
Príspevkov: 2216 Moje modely Poslať správu |
Julko ty sa pochval pokrokom na novom prirastku. Posledne foto co som videl bola pokladka paluby. |
|
darco2 modelár
Príspevkov: 804 Moje modely Poslať správu |
Mal som opat plodny vikend. Lod som doplankoval, obrusil a dal na nu 7 vrstiev epoxidu. Trvalo mi to celu sobotu. Do 4. vrstvy som dal jednu vrstvu 48g sklennej tkaniny. Na lod som dokopy naniesol nieco cez 250g epoxidu. Teraz prisiel cas na schnutie. Dalsi epoxid budem davat asi doma v izbe, lebo rano ked som prisiel do garaze sedelo na lodi prilepenych asi 30 malych musiek avselijakych inych potvor.. ale v tomto momente to nevadi, kedze lod sa bude brusit skoro na drevo.. epoxid by mal v tomto kroku "vytmelit" vsetky spary a vacsie nerovnosti. Paci sa mi ako sa zafarbilo drevo po napiti epoxidom, wenge je krasne tmavo cokoladove a ceresna sa pekne vyfarbila.. |
|
Othello modelár
Príspevkov: 2216 Moje modely Poslať správu |
Risko s cim nanasas epox? |
|
Karolko modelár
Príspevkov: 228 Moje modely Poslať správu |
Vypadá to skvěle. |
