Technické parametre
| Výrobca: | Opäť Ja .-) |
| Rozpätie: | 0 mm |
| Hmotnosť: | 0 g |
| Kategória: | Lode - motorové |
| Dĺžka: | 1020 mm |
| Materiál: | Prírodné drevo, Americká čerešňa, Breza, Wenge, Mahagon, Mosadz |
| Motor: | Parný motor V4 vlastnej konštrukcie |
Popis
Zatial pracovny nazov parniku Matilda, ktory som neskor po vyrobeni nepodarku pismena M nazval Watilda
Rebra a kyl preklesene pocas dlhych zimnych vecerov z planu v mierke 3:1.
Vypalene z 4mm preglejky, nosniky 4x4 mm
Kedze lod bude otvorena, su namorene rebra a nosniky uz na zaciatku stavby..
Na pohon bude sluzit Parny motor vlastnej konstrukcie V4 Vrtanie 9mm x 16 mm zdvih.
ID Modelu: AM4152 | Zobrazenia: 54675 | Pridané: 7. 4. 2014 o 09:02 | Autor: darco2
Vypalene rebra z februara…
Usadenie hriadele do…
Kyl dlhy 97 cm + 5 cm…
Na skusku postavene…
Zlepena kostra parniku Moja…
6.4.2014 - Oficialny…
Ano mam aj cierne…
Predok vytvarovany z…
Zaciatok vnutorneho…
Listy 6 x 1,5 x cca 300 mm Ak…
Kontrola musi byt...…
Stav niekde zo zaciatku…
Stav zo zaciatku…
Nepocital som este kolko je…
Zadok skoro…
Postupne doplnanie list na…
o par hodin…
Hotovo..…
Dokonceny zadok, uz aj…
Spary som vyplnil tmelom na…
po obruseni som naniesol do…
Na obrazku je uz natiahnuta…
Obrusena vs. neobrusena…
vytmelena vybrusena…
Vytmelena strana pred…
1. pokus ..ee,
2. pokus s…
S nalepenou 1.…
Lista…
Mahagon (3mm)- Javor (1mm) -…
Uff, ciara ponoru…
Detail predneho ukoncenia…
Plankovanie zahajene lepene…
prvych 5 rad Wenge a Ceresne…
Zadok je…
dat ci nedat vodorysku aj na…
Pokracovanie plankovania od…
Detail zadneho prechodu…
Detail predneho prechodu…
Jedna polovica za mnou..
wenge cat lode je odyhovana,…
Prva lista od predu…
O par 10-tok minut…
Na chvilku som musel dat lod…
Druha…
Takto bude vyzerat nejak…
Moc velky detail.. je to…
tu o chvilu neskor..
Odyhovana lod, pripravena na…
Prva vrstva…
prva vrstva bocny…
Druha…
Tretia…
4 Vrstva s 48g…
Piata…
Siesta…
Siedna…
1. brusenie epoxidu brusny…
Lod obrusena excentrickou…
Posledne minuty lode na…
Lod dostala aj provizorny…
nahrubo orezana linia paluby.…
Vaha trupu…
Zatazovy test vo…
Navrtane dierky na stredny…
Usadene kormidlo,ako vodiaca…
Pohlad z druhej…
Spodny drzziak kormidla..…
Usadene kormidlo na lodi, uz…
Detail paky ktorou sa bude…
Frezovanie casti na…
kostra…
Tolko som sa snazil aby boli…
Pouzil som ako maketu kotla…
Kostra podlahy aj s vyrezom…
uz polepena…
Par fotiek aktualneho stavu..…
odborny dohlad musi…
29.09.2014 sme sa pustili s…
Plamencova rura priemer…
Vovarene 10mm trubky a…
spompletizovana medena…
Hotovy kotol pred ocistenim a…
Kotol streknuty ciernou…
Odlucovac oleja s predhrevom…
Pohlad do…
A este z ineho…
Kotol dostal…
objimka, na kominovej…
Zaizolovany kotol, pripraceny…
Nejaka peknostka na komin..…
Kotol uz aj s izolaciou,…
Detail…
Odlucovac…
Kormidlo…
Ovladanie motora, Otacky a…
Diely tiahla, v trubke je M2…
Tiahlo komplet, na
Ovladanie namontovane na…
Umiesnenie…
Dalsie kusky na ovladanie…
Lepenie vonkasej listy…
Zabrusena 5mm nad…
1.…
2.…
3.…
4. vrstva, dokopy ich bolo…
Zakladny kus materialu pre…
Vyfrezovana diera a zakladny…
Hotovy, vybruseny…
Nastetkovana - nalakovana…
Nahodena pada, pod nou dekel…
Ram sedenia pre…
M ako…
Podlaha…
Zadne…
Zadne sedenie o nejaky den…
Nedalo mi to tak som polozil…
| Autor | Správa |
|
Othello modelár
Príspevkov: 2216 Moje modely Poslať správu |
Pri Julovych modeloch chapem ze niesu v poriadku aj tie najmensie vybracie, lebo by mohly striast "ochlpenie" z lode. Pri Matilde by som sa toho neobaval akurat, ze budes musiet sem tam skontrolovat dotiahnutie dolezitych sroubov kde si nepouzil locktite. |
|
darco2 modelár
Príspevkov: 804 Moje modely Poslať správu |

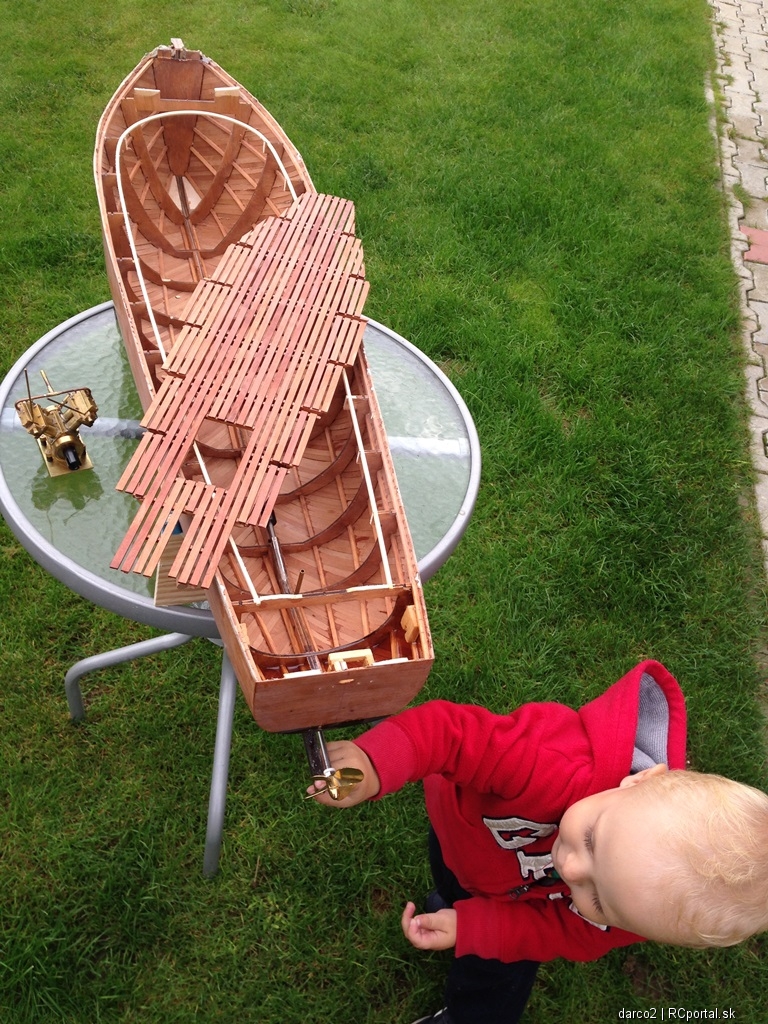

Cez predlzeny vikend sa mi podarilo vyrobit podlahu do lode v motorovej casti, kedze este jedna podlaha bude v casti pre pasazierov. Pri vyrobe tejto podlahy sa na kostre podlahy ukazali nerovnosti ktore vznikli pri oblepovani kostry lode listami. pouzil som obycajnu 4mm preglejku, nabuduce urcite zainvestujema kupim nejaku lepsiu.. pripadne hrubsiu.. Nastastie po olistovani kostry sa pekne vsetko stratilo a podlaha lode sedi v lodi ako "rit na serbel" Cakam este na klenute dna ktore potrebujem na kotol lode.. bohuzial na slovensku niekoho biznis za 20€ nezaujima.. tak cakam na dna skoro 3 tyzdne.. zevraj budu dodane do mojich ruk tento tyzden.. Ako maketu kotla som pouzil prazdny obal od musli. ma presne ten isty rozmer ako bude mat kotol.. medzi casom som objednal horak so zasobnikom plynu, kedze sa mi klasicka plynova kartusa prestala pacit.. Tu je jedna fotecka z kontroly lode mojim synatorom..   |
|
Karolko modelár
Príspevkov: 228 Moje modely Poslať správu |
Prostě paráda!!! Palec hore! |
|
Othello modelár
Príspevkov: 2216 Moje modely Poslať správu |
Risko pokracujes v svojom vysokom standarde. Kiez by som nebol trulo a poriesil som si pri kupe zvaracky hned aj tig supravu. mohol som ti ten kotol kompletne vyrobit umna. Hold mozno casom ked budu peniazky opat vytiahnem vyhnu a dokupim k zvaracke co treba. Palcek hore a tesim sa na dalsi update. |
|
komodor modelár
Príspevkov: 118 Moje modely Poslať správu |
Bedlivo sledujem-velmi pekné. Títo "drevečkári" ma výrazne štvú, lebo sú šikovnejší ako ja 8-( Iba drobná otázočka-už si niečim natrel trup z vnútra? Po nalepení podlahy a paluby už bude neskoro /vlastná skúsenosť/. |
|
darco2 modelár
Príspevkov: 804 Moje modely Poslať správu |
Dakujem pani .-) Ak sa bude mestit do auta, tak ju v sobotu vidite nazivo. paluba bude vyberatelna, takze cas na vytretie bude vzdy.. teda pokial ju tam neprilepim.. |
|
Othello modelár
Príspevkov: 2216 Moje modely Poslať správu |
Ja som strašne zvedaví ako tá loď bude vyzerať vo finále.... Myslím paluba, nadstavby a tak.... |
|
darco2 modelár
Príspevkov: 804 Moje modely Poslať správu |

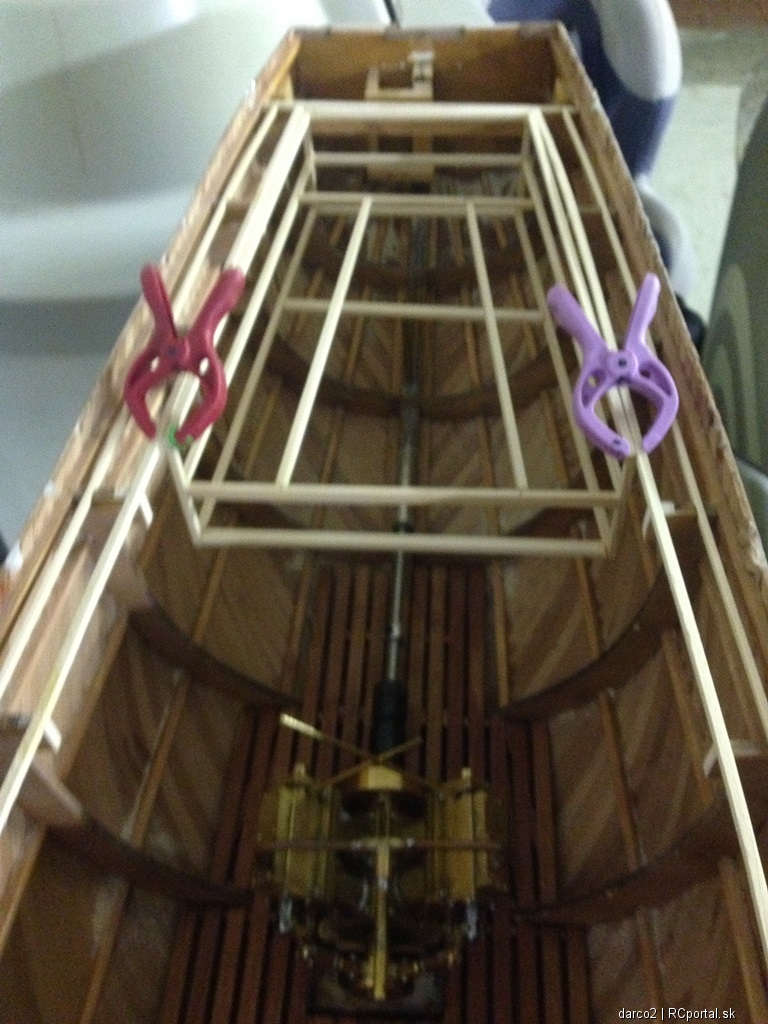

Vcera vecer som si proviziorne zo smrekovych nosnikov vyskladal sedenie pre cestujucich na lodi, neviem kto kreslil ten plan, ale myslim ze je cely proporcne zle.. kedze to sedenie mi vychadza pre figurky vysoke cca 12-13cm, co mi vychydza na postavicky v mierke 1:12, kedze lod ma na dlzku meter, nezda sa mi ze by mal maly vyletny parnik pre 4-5 osob dlzku 12 metrov... Vecerne foto..  |
|
darco2 modelár
Príspevkov: 804 Moje modely Poslať správu |

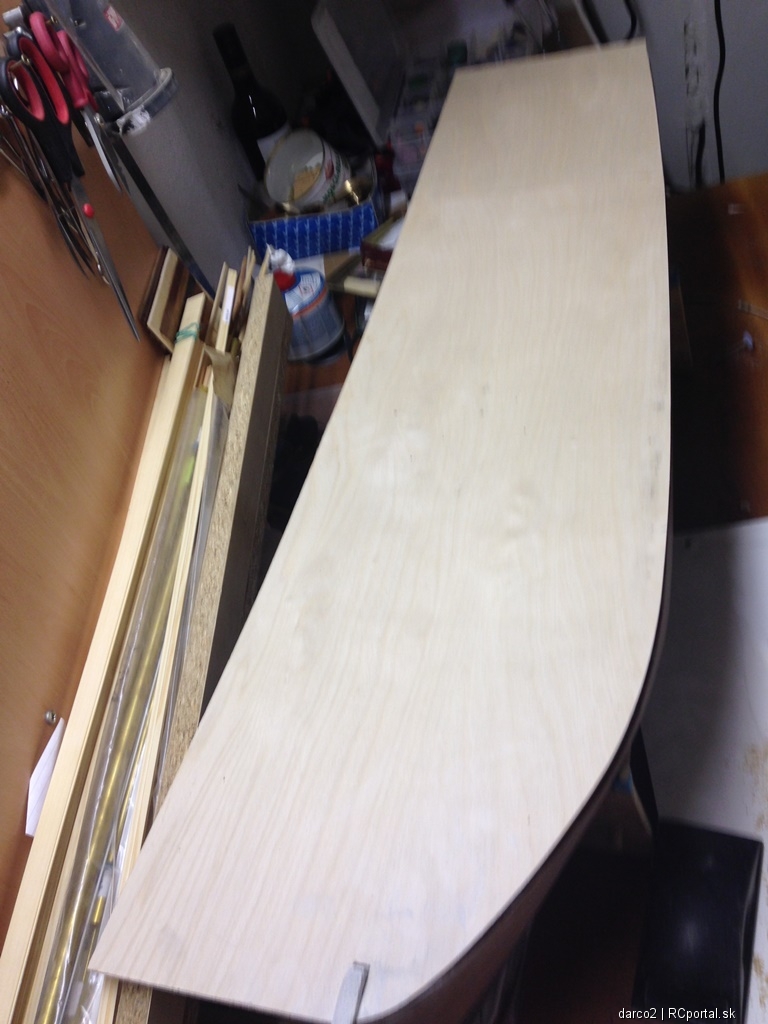

Pre klud Jula alias Komodora pridavam fotku natreteho trupu uz aj z vnutra epoxidom, Su to len dve vrstvy, dalsie este pridu, lod som natieral tak ze lezala na boku aby mi vsetok epoxid nestiekol dole ku kylu.  vcera som zacal pracovat na preglejkovom plate z ktoreho bude podklad na plankovanie paluby, kedze v nasich zemepisnych sirkach sa da kupit maximalne 750mm dlhy plat, musel som kupil 3 ks tychto preglejok 0,8mm hrubych a zlepit si z nich jeden dostatocne dlhy kus na palubu. Zvladol som len jednu stranu... pokracovanie coming soon  Riso |
|
