Technické parametre
| Výrobca: | Opäť Ja .-) |
| Rozpätie: | 0 mm |
| Hmotnosť: | 0 g |
| Kategória: | Lode - motorové |
| Dĺžka: | 1020 mm |
| Materiál: | Prírodné drevo, Americká čerešňa, Breza, Wenge, Mahagon, Mosadz |
| Motor: | Parný motor V4 vlastnej konštrukcie |
Popis
Zatial pracovny nazov parniku Matilda, ktory som neskor po vyrobeni nepodarku pismena M nazval Watilda
Rebra a kyl preklesene pocas dlhych zimnych vecerov z planu v mierke 3:1.
Vypalene z 4mm preglejky, nosniky 4x4 mm
Kedze lod bude otvorena, su namorene rebra a nosniky uz na zaciatku stavby..
Na pohon bude sluzit Parny motor vlastnej konstrukcie V4 Vrtanie 9mm x 16 mm zdvih.
ID Modelu: AM4152 | Zobrazenia: 54280 | Pridané: 7. 4. 2014 o 09:02 | Autor: darco2
Vypalene rebra z februara…
Usadenie hriadele do…
Kyl dlhy 97 cm + 5 cm…
Na skusku postavene…
Zlepena kostra parniku Moja…
6.4.2014 - Oficialny…
Ano mam aj cierne…
Predok vytvarovany z…
Zaciatok vnutorneho…
Listy 6 x 1,5 x cca 300 mm Ak…
Kontrola musi byt...…
Stav niekde zo zaciatku…
Stav zo zaciatku…
Nepocital som este kolko je…
Zadok skoro…
Postupne doplnanie list na…
o par hodin…
Hotovo..…
Dokonceny zadok, uz aj…
Spary som vyplnil tmelom na…
po obruseni som naniesol do…
Na obrazku je uz natiahnuta…
Obrusena vs. neobrusena…
vytmelena vybrusena…
Vytmelena strana pred…
1. pokus ..ee,
2. pokus s…
S nalepenou 1.…
Lista…
Mahagon (3mm)- Javor (1mm) -…
Uff, ciara ponoru…
Detail predneho ukoncenia…
Plankovanie zahajene lepene…
prvych 5 rad Wenge a Ceresne…
Zadok je…
dat ci nedat vodorysku aj na…
Pokracovanie plankovania od…
Detail zadneho prechodu…
Detail predneho prechodu…
Jedna polovica za mnou..
wenge cat lode je odyhovana,…
Prva lista od predu…
O par 10-tok minut…
Na chvilku som musel dat lod…
Druha…
Takto bude vyzerat nejak…
Moc velky detail.. je to…
tu o chvilu neskor..
Odyhovana lod, pripravena na…
Prva vrstva…
prva vrstva bocny…
Druha…
Tretia…
4 Vrstva s 48g…
Piata…
Siesta…
Siedna…
1. brusenie epoxidu brusny…
Lod obrusena excentrickou…
Posledne minuty lode na…
Lod dostala aj provizorny…
nahrubo orezana linia paluby.…
Vaha trupu…
Zatazovy test vo…
Navrtane dierky na stredny…
Usadene kormidlo,ako vodiaca…
Pohlad z druhej…
Spodny drzziak kormidla..…
Usadene kormidlo na lodi, uz…
Detail paky ktorou sa bude…
Frezovanie casti na…
kostra…
Tolko som sa snazil aby boli…
Pouzil som ako maketu kotla…
Kostra podlahy aj s vyrezom…
uz polepena…
Par fotiek aktualneho stavu..…
odborny dohlad musi…
29.09.2014 sme sa pustili s…
Plamencova rura priemer…
Vovarene 10mm trubky a…
spompletizovana medena…
Hotovy kotol pred ocistenim a…
Kotol streknuty ciernou…
Odlucovac oleja s predhrevom…
Pohlad do…
A este z ineho…
Kotol dostal…
objimka, na kominovej…
Zaizolovany kotol, pripraceny…
Nejaka peknostka na komin..…
Kotol uz aj s izolaciou,…
Detail…
Odlucovac…
Kormidlo…
Ovladanie motora, Otacky a…
Diely tiahla, v trubke je M2…
Tiahlo komplet, na
Ovladanie namontovane na…
Umiesnenie…
Dalsie kusky na ovladanie…
Lepenie vonkasej listy…
Zabrusena 5mm nad…
1.…
2.…
3.…
4. vrstva, dokopy ich bolo…
Zakladny kus materialu pre…
Vyfrezovana diera a zakladny…
Hotovy, vybruseny…
Nastetkovana - nalakovana…
Nahodena pada, pod nou dekel…
Ram sedenia pre…
M ako…
Podlaha…
Zadne…
Zadne sedenie o nejaky den…
Nedalo mi to tak som polozil…
| Autor | Správa |
|
darco2 modelár
Príspevkov: 804 Moje modely Poslať správu |
Dakujem pani za vase pozitivne komentare, vcera som opat trosku pracoval, vytmelil som lod tmelom HB Body 290, ktory mi poradil Addo7, vrelo ho mozem vsetkym odporucit, je to odlahceny polyesterovy tmel. Pre mna mal sice trosku kratku dobu ma spracovanie, ale to bolo sposobene len tym ze to nerobim kazdy den a nemam ten spravny grif. Kazdu stranu lode som tym padom natahoval na 5x postupne od zadu dopredu.. Obrusit isiel uplne super, brusil som ho brusnym papierom zrnitosti 180, nasledne 240. podarilo sa mi obrusit len jednu stranu, kedze ma potom skoro zozrali komare... Dnes vecer pokracujem.. az kym ma zase nebudu otravovat komare.. Cez den by som si mal ist zobrat nazehlovaciu drevennu hranu, ked bude trup vybruseny podla mojich predstav, pride dalsia faza - lepenie dyhy..  |
|
marianr modelár
Príspevkov: 1466 Moje modely Poslať správu |
Ten tmel je na laminát, na drevo je to zbytočne komplikované. |
|
darco2 modelár
Príspevkov: 804 Moje modely Poslať správu |
Marian, prepac neda mi to napisat, ty si stara skola.. ja verim, ze mas bohate skusenoasti, ze si pomohol s mnohymi lodami, mas vyskusane rozne materialy, rozne postupy.. ale tu ti vypisem jeho prednosti: Tento tmel je lahky-lahsi ako lahke tmely na drevo, dvojzlozkovy, dobre drziaci, vyborne sa s nim pracuje, je tvrdy za 30 minut za beznych podmienok, nezanasa brusny papier, je naozaj lahko brusitelny, je urceny okrem ineho aj na drevo, minimalne meni objem pri tvrdnuti. Ked sa pozrieme na cenu, tak 1 liter stoji cca 9€ co je o 0,64€ menej ako take iste balenie Ontime Myslis ze to nie je dost dovodov na to aby som ho pouzil? Napis mi co je na tomto tmele komplikovane? Jedine co by som mu mohol vytknut, ze smrdi.. Riso |
|
marianr modelár
Príspevkov: 1466 Moje modely Poslať správu |
Je dvojzložkový. 8-) A naháňať sa aby som stihol naniesť pripravené množstvo, na to nemám nervy. Okrem toho, 3x som zoškraboval nevytvrdnutý dvojzložkový tmel, nemám talent na pomer 1:100. |
|
Othello modelár
Príspevkov: 2216 Moje modely Poslať správu |
Tiez ho pouzivam, no zatial som snim nemal ziaden problem. Pravda tvrdne rychlo no zalezi od okolitej teploty a tiez kolko tvrdidla don das. jedine si daj pozor na vacsie vrstvy ako 2mm nechaj to poriadne odvetrat. Ak chces nan davat potom farbu (nieje teraz tvoj pripad) treba gyt nechat stat minimalne dva dni lebo sa moze stat ze sa ti potom pod lakom vytvoria male ryhy ako keby ten gyt pod tou farbou popraskal. Vyzera to ako poda ked riadne vyschne a popraska  Ono to sice nieje ziaden velky problem lebo farba pekne drzi no ked si to pozera nejaky kritik z blizka tak bude somrat. Ja to mam na trupe Naxosa ale tam to pridalo na uatenticite a maketovosti  |
|
darco2 modelár
Príspevkov: 804 Moje modely Poslať správu |
Othello, to nie je gyt na finalnu upravu na tento gyt sa dava este jedna vrstva "spricgytu" a ta sa nasledne brusi na hotovo brusnym papierom 600-800. Tieto polyesterove gyty niesu dostatocne jemne na finalnu pripravu podkladu. |
|
Othello modelár
Príspevkov: 2216 Moje modely Poslať správu |
ja viem ja na nej mam aj spric gyt a ajtak mi to tak zblblo. Alebo ze by to bolo tym spric gytom  vydis to ma nenapadlo.....Inteligent |
|
darco2 modelár
Príspevkov: 804 Moje modely Poslať správu |

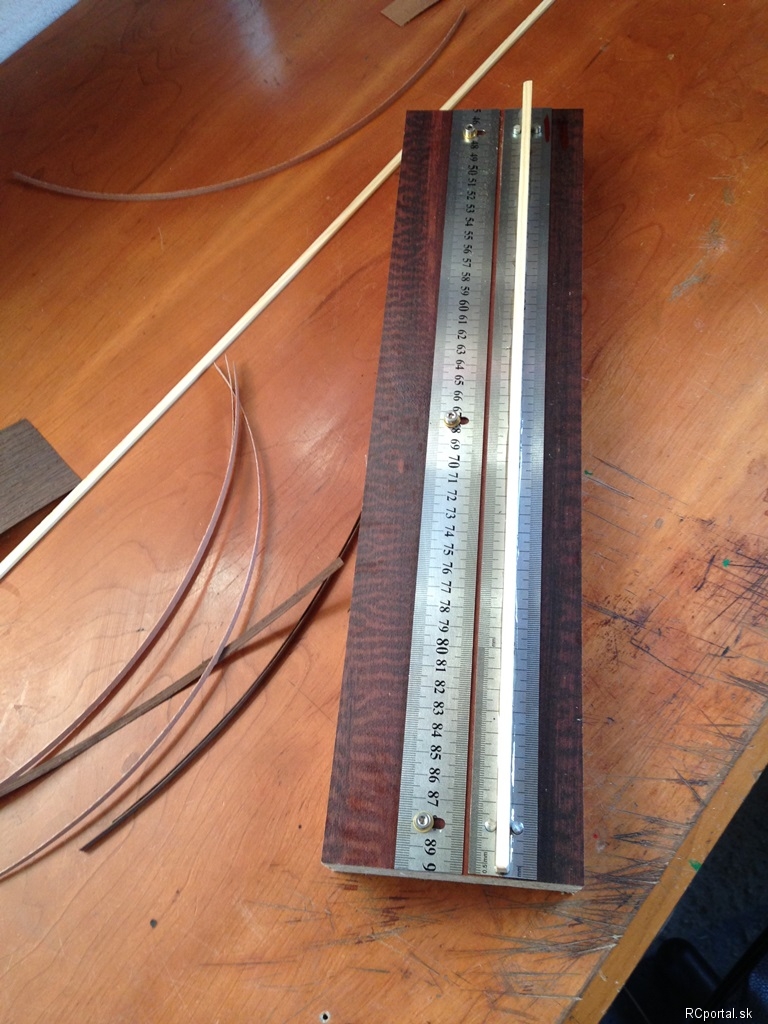

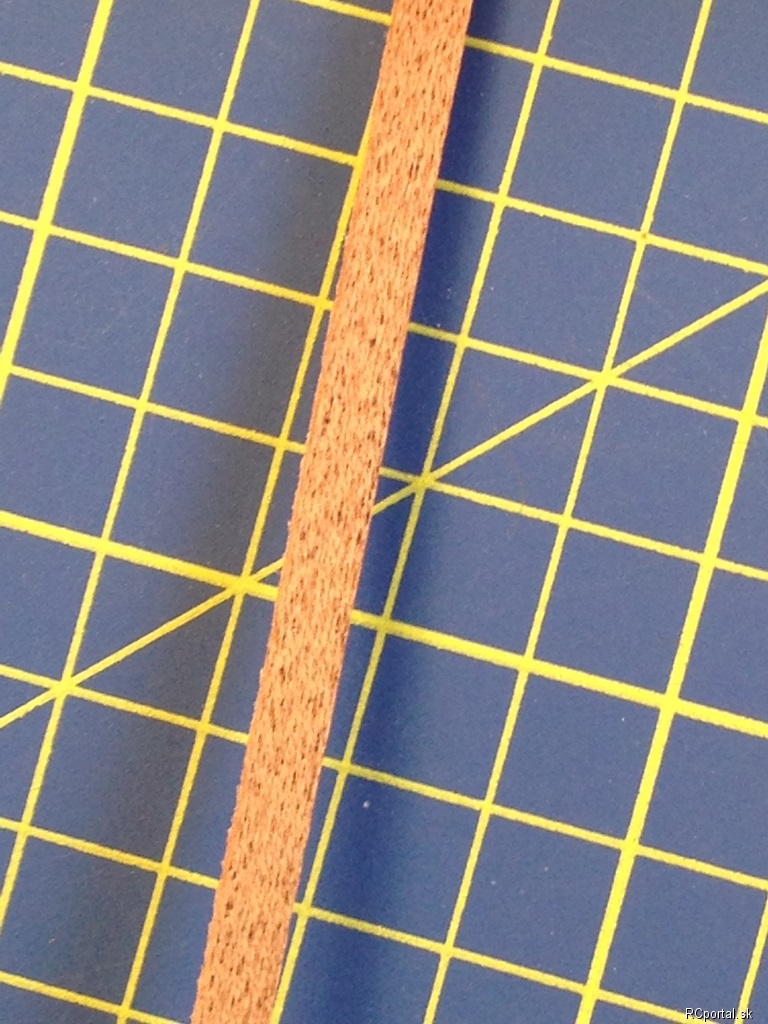

Konecne som sa dokopal k tomu aby som si urobil nejaky jednoduchy pripravok na rezanie dyhy. pouzil som kovovy meter z cinskeho skladu, kus dosky a par srobov Vcera som vyskusal par kusov a spokojnost najvacsia  Odrezany kusok dyhy.. odrezana je len prava hrana, lava je povodna.. Murphyho zakon funguje ze rano v casovom strese zoberie clovek do ruky ten "spravny kus"  Riso |
|
marianr modelár
Príspevkov: 1466 Moje modely Poslať správu |
Ja som prehnal dyhy cez skartovačku 8-). |
|
darco2 modelár
Príspevkov: 804 Moje modely Poslať správu |
Vidis Marian to ma nenapadlo.. |
|
Othello modelár
Príspevkov: 2216 Moje modely Poslať správu |
Risko uz sa opakujem, ale bude to paradicka |
|
marianr modelár
Príspevkov: 1466 Moje modely Poslať správu |
Zdá sa mi že ešte bude treba tmeliť, brúsiť, tmeliť, brúsiť, tmeliť, brúsiť, tmeliť, brúsiť, tmeliť, brúsiť, tmeliť, brúsiť. 8-))) No ale k veci, ja mám celkom problém so spracovaním suchej dyhy, dosť praská a rezy sú chlpaté, stačí mať trochu šikmé letá a už vybiehajú vlákna... Najbližšie plánujem napúšanie lakom (frézar si to pochvaľoval, že je to ako frézovať plast). |
|
darco2 modelár
Príspevkov: 804 Moje modely Poslať správu |
Jo, tmelenie a brusenie je moj konicek.. podla mna 10 vrstiev epoxidu bude stacit.. |
|
Othello modelár
Príspevkov: 2216 Moje modely Poslať správu |
panove nic vzlom ale co stym tmelenim mate???? ved ktora lod bola dokonale rovna??? ano vyzera to lepsie no hrajme sa trochu aj na autenticitu a nechajte na trupe trocha nedokonalosti. Dokonalost patri na talianske motorove clny ako ferrari, ci zavodne krasky ako je tvoj BB, alebo clny ako stavia Karolko. Urcite to nepristane parniku. |
|
darco2 modelár
Príspevkov: 804 Moje modely Poslať správu |
Je to dalsia z moznosti ze sa pohrajem trosku ako plastikaci... a urobim parniku patinu.. teda ja to mam aj v plane.. zacal som napriklad tym ze nebudem mat bocne oplankovanie z jedneho kusu ale asi z 3-4 kusov Mozno aj nejaky klincek bude.. .-) |
