Technické parametre
| Výrobca: | Opäť Ja .-) |
| Rozpätie: | 0 mm |
| Hmotnosť: | 0 g |
| Kategória: | Lode - motorové |
| Dĺžka: | 1020 mm |
| Materiál: | Prírodné drevo, Americká čerešňa, Breza, Wenge, Mahagon, Mosadz |
| Motor: | Parný motor V4 vlastnej konštrukcie |
Popis
Zatial pracovny nazov parniku Matilda, ktory som neskor po vyrobeni nepodarku pismena M nazval Watilda
Rebra a kyl preklesene pocas dlhych zimnych vecerov z planu v mierke 3:1.
Vypalene z 4mm preglejky, nosniky 4x4 mm
Kedze lod bude otvorena, su namorene rebra a nosniky uz na zaciatku stavby..
Na pohon bude sluzit Parny motor vlastnej konstrukcie V4 Vrtanie 9mm x 16 mm zdvih.
ID Modelu: AM4152 | Zobrazenia: 54327 | Pridané: 7. 4. 2014 o 09:02 | Autor: darco2
Vypalene rebra z februara…
Usadenie hriadele do…
Kyl dlhy 97 cm + 5 cm…
Na skusku postavene…
Zlepena kostra parniku Moja…
6.4.2014 - Oficialny…
Ano mam aj cierne…
Predok vytvarovany z…
Zaciatok vnutorneho…
Listy 6 x 1,5 x cca 300 mm Ak…
Kontrola musi byt...…
Stav niekde zo zaciatku…
Stav zo zaciatku…
Nepocital som este kolko je…
Zadok skoro…
Postupne doplnanie list na…
o par hodin…
Hotovo..…
Dokonceny zadok, uz aj…
Spary som vyplnil tmelom na…
po obruseni som naniesol do…
Na obrazku je uz natiahnuta…
Obrusena vs. neobrusena…
vytmelena vybrusena…
Vytmelena strana pred…
1. pokus ..ee,
2. pokus s…
S nalepenou 1.…
Lista…
Mahagon (3mm)- Javor (1mm) -…
Uff, ciara ponoru…
Detail predneho ukoncenia…
Plankovanie zahajene lepene…
prvych 5 rad Wenge a Ceresne…
Zadok je…
dat ci nedat vodorysku aj na…
Pokracovanie plankovania od…
Detail zadneho prechodu…
Detail predneho prechodu…
Jedna polovica za mnou..
wenge cat lode je odyhovana,…
Prva lista od predu…
O par 10-tok minut…
Na chvilku som musel dat lod…
Druha…
Takto bude vyzerat nejak…
Moc velky detail.. je to…
tu o chvilu neskor..
Odyhovana lod, pripravena na…
Prva vrstva…
prva vrstva bocny…
Druha…
Tretia…
4 Vrstva s 48g…
Piata…
Siesta…
Siedna…
1. brusenie epoxidu brusny…
Lod obrusena excentrickou…
Posledne minuty lode na…
Lod dostala aj provizorny…
nahrubo orezana linia paluby.…
Vaha trupu…
Zatazovy test vo…
Navrtane dierky na stredny…
Usadene kormidlo,ako vodiaca…
Pohlad z druhej…
Spodny drzziak kormidla..…
Usadene kormidlo na lodi, uz…
Detail paky ktorou sa bude…
Frezovanie casti na…
kostra…
Tolko som sa snazil aby boli…
Pouzil som ako maketu kotla…
Kostra podlahy aj s vyrezom…
uz polepena…
Par fotiek aktualneho stavu..…
odborny dohlad musi…
29.09.2014 sme sa pustili s…
Plamencova rura priemer…
Vovarene 10mm trubky a…
spompletizovana medena…
Hotovy kotol pred ocistenim a…
Kotol streknuty ciernou…
Odlucovac oleja s predhrevom…
Pohlad do…
A este z ineho…
Kotol dostal…
objimka, na kominovej…
Zaizolovany kotol, pripraceny…
Nejaka peknostka na komin..…
Kotol uz aj s izolaciou,…
Detail…
Odlucovac…
Kormidlo…
Ovladanie motora, Otacky a…
Diely tiahla, v trubke je M2…
Tiahlo komplet, na
Ovladanie namontovane na…
Umiesnenie…
Dalsie kusky na ovladanie…
Lepenie vonkasej listy…
Zabrusena 5mm nad…
1.…
2.…
3.…
4. vrstva, dokopy ich bolo…
Zakladny kus materialu pre…
Vyfrezovana diera a zakladny…
Hotovy, vybruseny…
Nastetkovana - nalakovana…
Nahodena pada, pod nou dekel…
Ram sedenia pre…
M ako…
Podlaha…
Zadne…
Zadne sedenie o nejaky den…
Nedalo mi to tak som polozil…
| Autor | Správa | |
|
Othello modelár
Príspevkov: 2216 Moje modely Poslať správu |
uz len ty  Julko mozem pocitat s tvojou ucastou na Majaku? |
|
|
peterzak37 modelár
Príspevkov: 2635 Moje modely Poslať správu |
Ze?? Pri tomto standarde nema vyznam robit nejaku dreveckovu lod, lebo budeme za amaterov  |
|
|
Karolko modelár
Príspevkov: 228 Moje modely Poslať správu |
Tak tak, ten dokonalejší by se styděl!  )))))))))) Julo, ne Ty ale my bychom museli na vodu po tmě!!! |
|
|
komodor modelár
Príspevkov: 118 Moje modely Poslať správu |
Ale no tak páni. Viem, kde mám svoje hranice. V "drevách" ste proste lepší. Na Maják prijdem asi iba v piatok, v sobotu idem do roboty-mám službu. |
|
|
darco2 modelár
Príspevkov: 804 Moje modely Poslať správu |

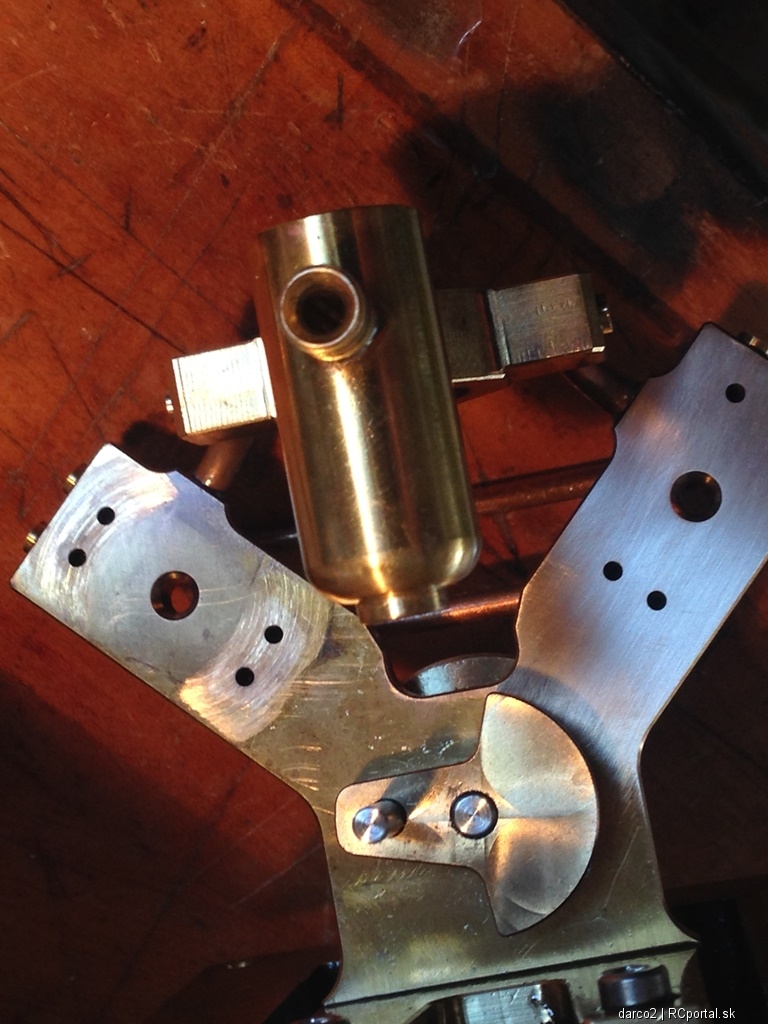

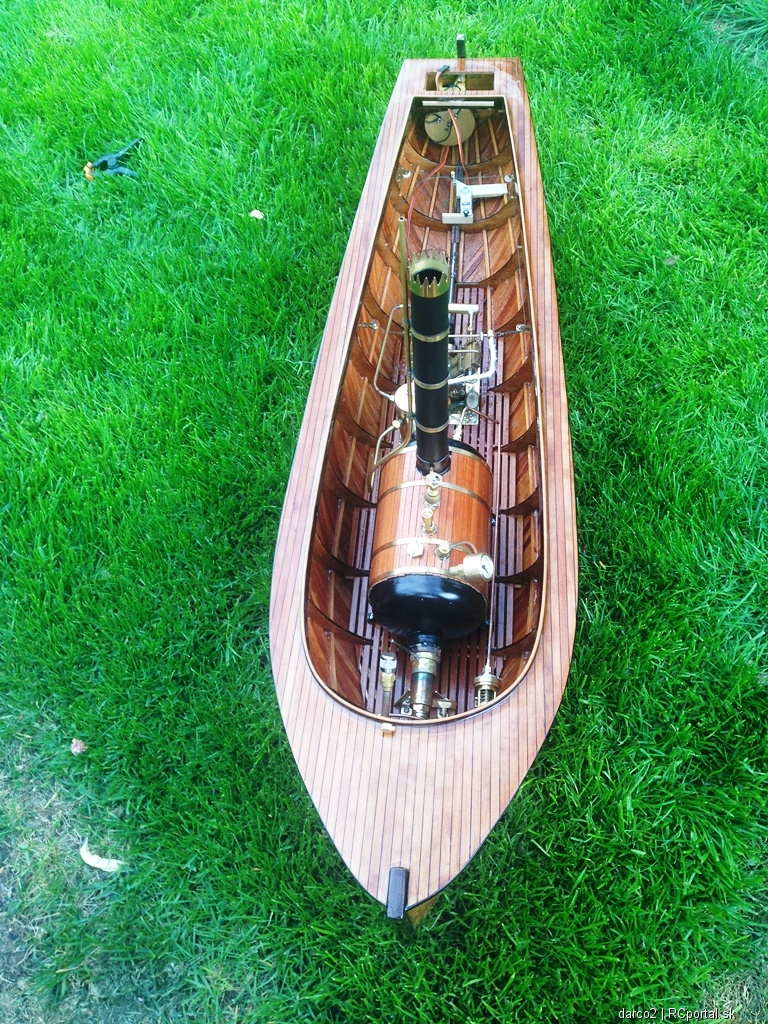

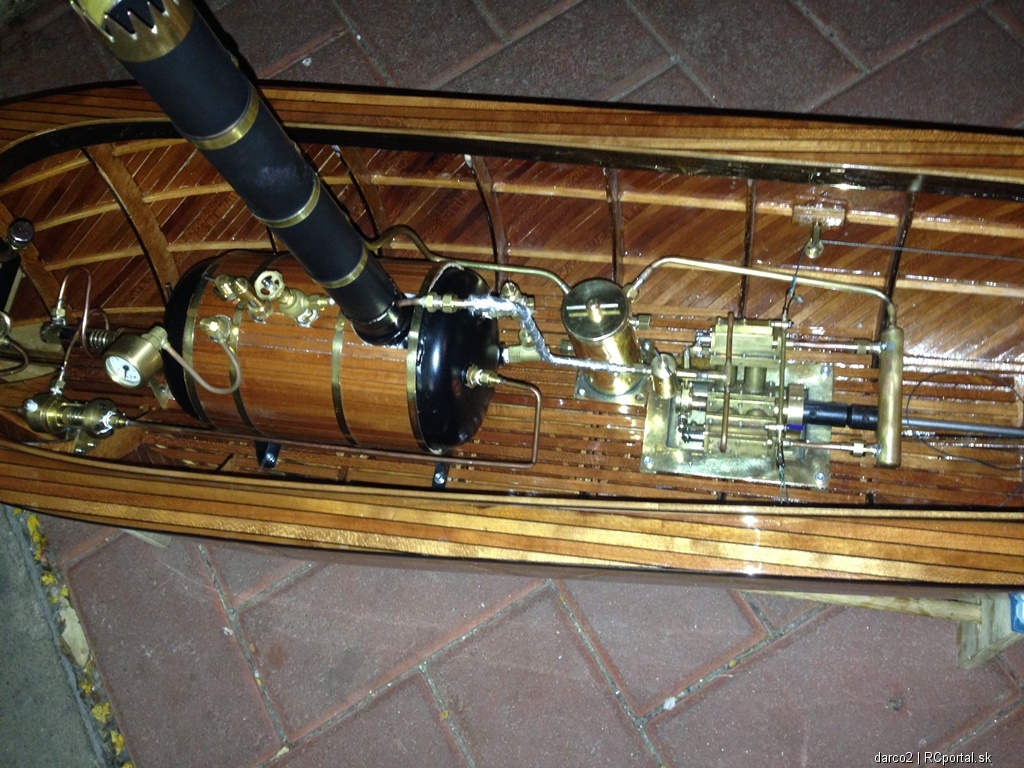

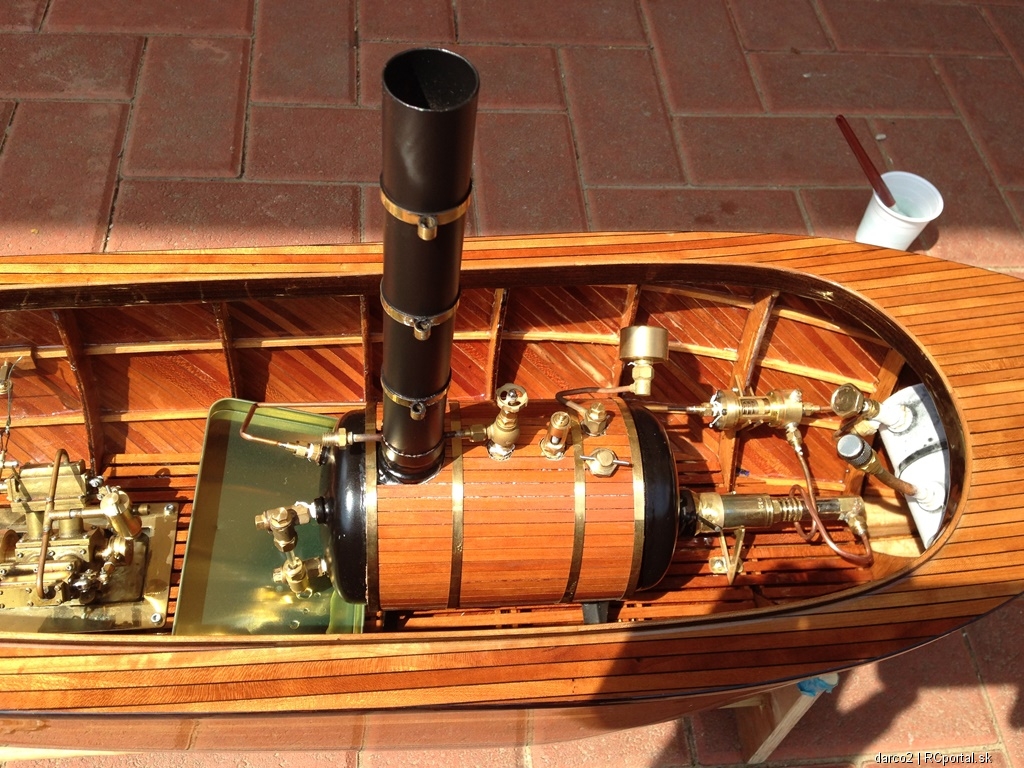

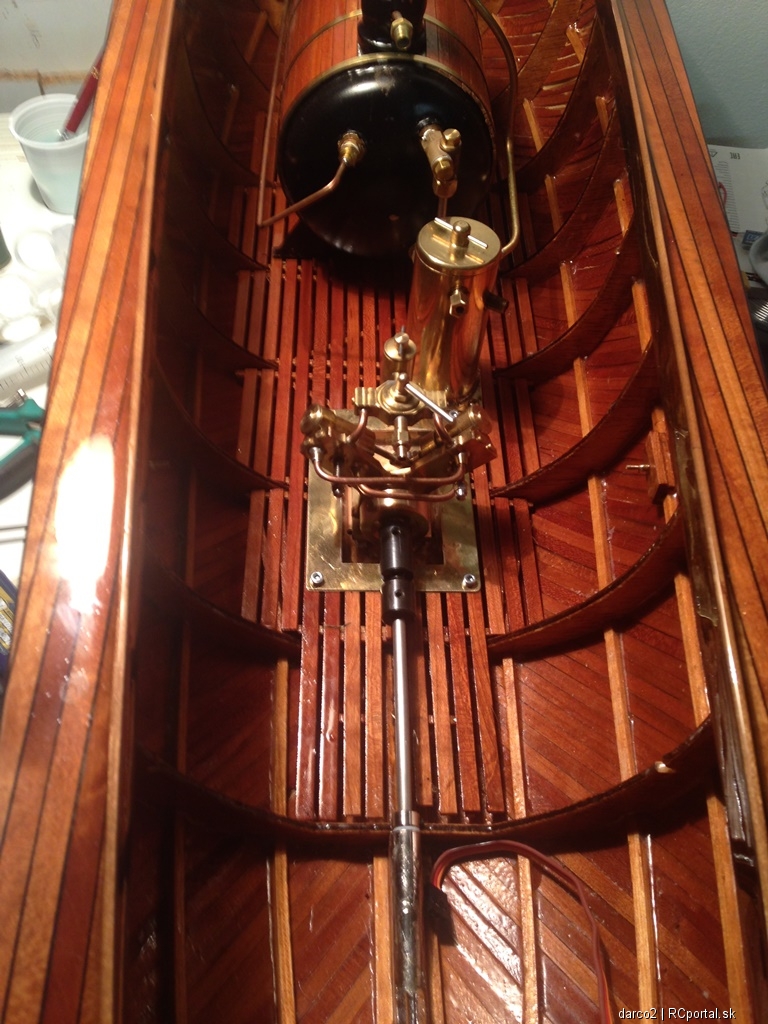

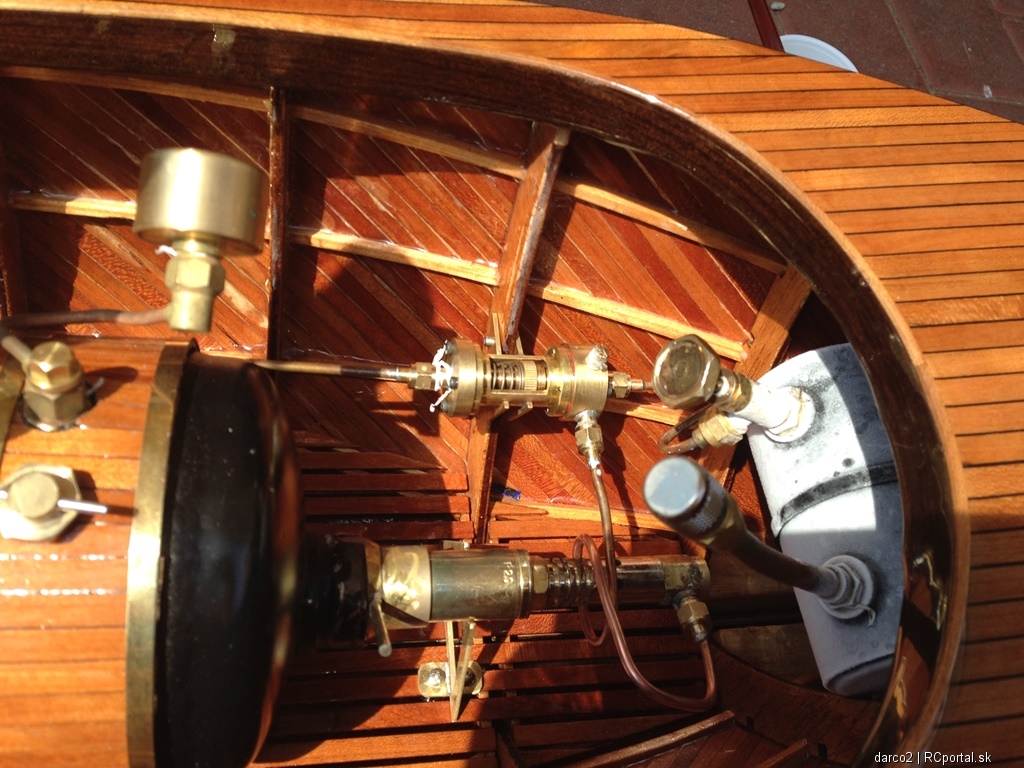

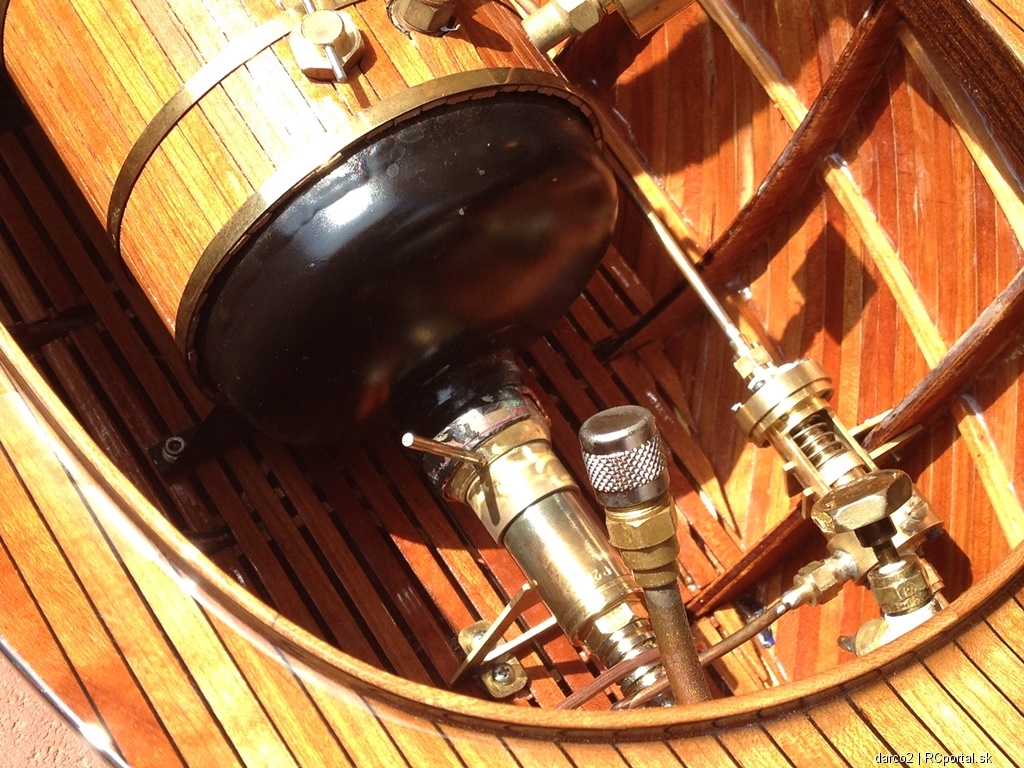

Cez vikend sa mi podarilo vsetko pozapajat, nahodit regulator plynu, utesnit vsetky spoje. Bohuzial, ale skuska pohonu s mojim motorom nedopadla dobre.. Neviem preco v lodi nechcel spolahlivo fungovat, pritom na stole isiel a ide velmi pekne.. Tu su aspon nejake vikendove foto pre inspiraciu  Namraza na zasobniku plynu. Skusal som regulaciu plynu podla tlaku.. este je co to na doladenie (chcelo by to maksiu pruzinku), ale na teraz je to dostatocne funkcne.. najprv treba vychytat vacsie muchy  Horak treba aj zapalovat, urobil som teda medzikus medzi horak a kotol do ktoreho som vyrezal male okienko, packa sluzi na pootocenie tohto medzikusu a vytvorenie okienka pre zapalenie horaku. samozrejme aj na jemne doladenie vzduchu...  posledne foto s povodnym V4 motorom.    Kedze Senecky majak sa neuprosne blizi a uz mi neostaval cas na vyrabanie a vymyslanie noveho motora, pouzil som jeden z domacich zasob, Je to oscilacny dvojcinny dvojvalec do V tento motor je spolahlivy Vcera som ho po dve a pol hodine dostal do lode. nasledovat bude este ovladanie 4-cestneho ventilu.. To by som chcel zmaknut este dnes.. (dnes mam na plane obehnut modelarske obchody, ci obchod.. kedze uz mame v BA iba Pecku.., potrebujem nejake stredne servo a kovovu packu na ovladanie, kedze ventil nechodi celkom lahko.. kvoli tesnosti) jedno nocne foto..  Riso |
|
|
Othello modelár
Príspevkov: 2216 Moje modely Poslať správu |
Riso aj tak je to nadhera. U mna mas tak do polovice palec hore. ked to bude fachat na tom tvojom 4 valci tak bude cely Davam do pozornosti... Postavaj si vlastnú "ALICU" (Competition) |
|
|
darco2 modelár
Príspevkov: 804 Moje modely Poslať správu |
Nuz, mozno nieco postavim, ale najskor az na buduci majak.. kazdopadne to bude vacsi motor.. aby sa viac hodil do lode.. Teraz uz toho moc nestihnem.. kedze mam na stole este kolesovy parnik a dlasi rozostavany motor pre tento parnik.. |
|
|
darco2 modelár
Príspevkov: 804 Moje modely Poslať správu |
Hallo Hallo, dakujem chalanom zo Senca za super akciu ktoru urobili, rad som sa stretol s kamaratmi modelarmi, spoznal nove tvare ktore sa tu skovavaju za rozne nicky, fajn sme pokecali, dakujem za rady ktore som dostal, pozrel som si modely inych.. pocasie vyslo.. a tesim sa na dalsi Senecky majak. Samozrejme ze cez Senecky majak prebehla aj panenska jazda mojeho parniku Watilda.. tak ako to v tychto pripadoch byva, skuska na vode je vzdy vyrazne inaksia ako skuska v suchom doku.. 1. problemom bolo dovazenie lode, ked som si od Karolka pozical 4 kila olova, lod konecne sedela vo vode tak ako mala.. 2. problemom bolo kormidlo, chcel som skovat vsetky tiahla co sa mi aj podarilo, ale bohuzial na ukor ovladatelnosti lode. takze asi prejdem od vymyslov k normalnemu ovladaniu lode - tiahlami od serva. 3. problem - Motor. Motor sa lepsie toci na spiatocku, takze toto vyriesim kupou lavotocivej vrtule. Ovladanie paky motora servom bolo tiez len na rychlo nastavene, lebo mi vo stvrtok vecer pri "ladeni" odislo servo.. este ze u Pecku maju otvorene do 21:00. Musel som prerabat aj drziak serva. preto ten problem s nastavenim. Dalsim problemom, bol vykon motora. Motor isiel, ale bol hodne netesny na stycnej ploche valca a drziaka, rozdelovacom ventile motor bol kupovany cez ebay ako hotovy, bohuzial cinan zabudol odihlovat diery a zabrusit hrany, takze po hodine prevadzky boli tieto plochy uplne ryhovane.. Plochy neboli podla opotrebenia ani vzajomne zabrusene.. Lava strana povodna , prava strana obrusena - tak isto vyzerali aj stycne plochy na valcoch.  Detail plochy - tu je vidiet ako zle dosadali stycne plochy  Po dvoch hodinkach prace sedeli plochy tak ako mali, motor som poskladal, doplnil jeden srob na kluku, jemne doladil rozdelovac,.. opat vyskusal, ale len v dielni a motor isiel podla mojho nazoru ovela lepsie.. Objednal som si nove plastove vrtule na skusanie, ked najdem tu spravnu, kupim alebo vyrobim mosadznu.. lavotocivu.. Tu je link na video z plavby ci skor veeeeelmi pomaleho presuvania odkaz na Youtube Riso |
|
|
peterzak37 modelár
Príspevkov: 2635 Moje modely Poslať správu |
Risko, skoda ze video je sukromne, videl som ale fotky so Senca a lod je uzasna, Len teraz som sa nejak stratil, neviem, ci ju mam volat Matilda, alebo Watilda, preto som ju nazval LOD V kazdom pripade je lod uplne uzasna, drobne funkcne problemy odstranis, ved malo kedy sa podari urobit lod tak na prvy krat, aby bol clovek spokojny. Jedine co ti vytknem, kompletne si nezvladol stojan. Ten je hotova katastrofa, k takej nadhere sa absolutne nehodi. Ale verim, ze aj to je pre teba detail ktory urcite napravis. |
|
|
darco2 modelár
Príspevkov: 804 Moje modely Poslať správu |
Uz som to napravil s videom, neviem preco bolo sukromne, lebo na to som si dava extra pozor.. aby bolo verejne.. nuz stava sa.. Kedze Matildu ma uz "Karolus", rozhodol som sa ze sa parnik bude volat Watilda.. ked uz ma take pekne pismenko na svojej palube. este to zmenim v popise.. co sa tyka stojanu, priznam sa, ze na ten som nejak pozabudol.. ale to je moja choroba... docasny stojan sa u mna vzdy stava trvalym stojanom na vecne casy... Vyskusam ho aspon odyhovat.. (Raz) |
|
|
Othello modelár
Príspevkov: 2216 Moje modely Poslať správu |
Stojan na lod je vecny problem skoro u kazdeho. Par jedincov (vynimiek) len potvrdzuju pravidlo |
|
|
peterzak37 modelár
Príspevkov: 2635 Moje modely Poslať správu |
Stojan je vacsinou vzdy posledna vec, co na lodi robim, nenavidim vyrobu stojana. Aj teraz mi doma lezia dve hotove lode na polystyrene Ale ked ho uz nejak zbaztlim z preglejky, tak to aspon namorim, aby to nevyzeralo tak zle, lebo nikdy sa mi to dobre nepodari urobit, ako Risovi A farba alebo moridlo toho zakryje vela Na videu to vyzera super. |
|
|
darco2 modelár
Príspevkov: 804 Moje modely Poslať správu |

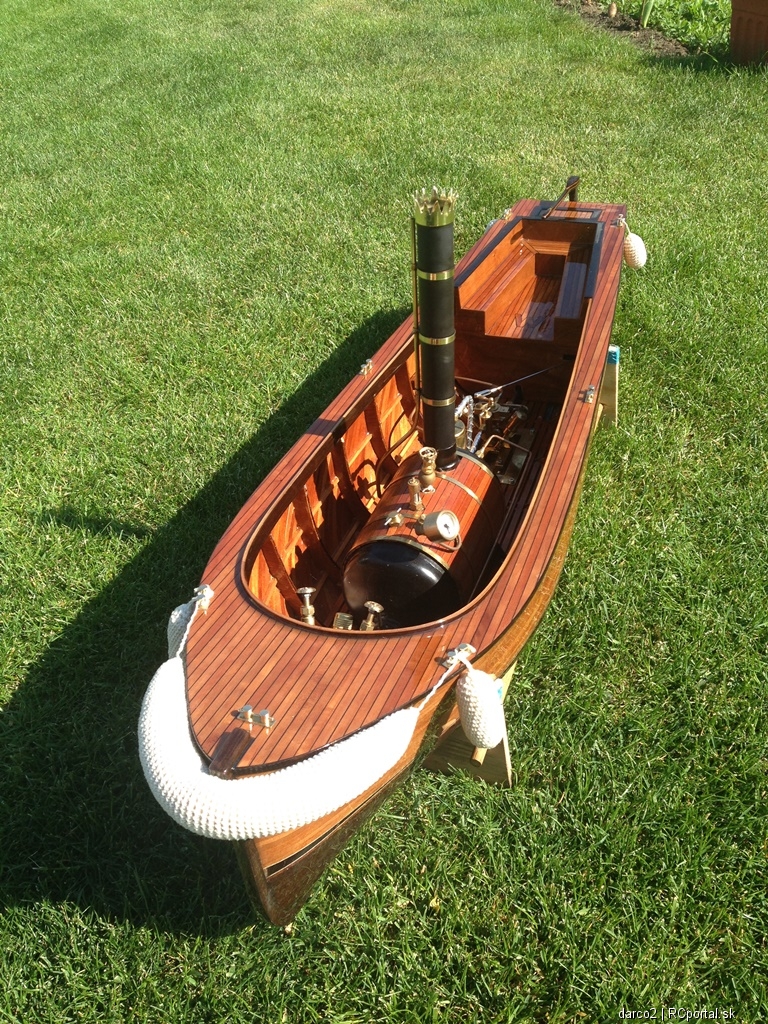

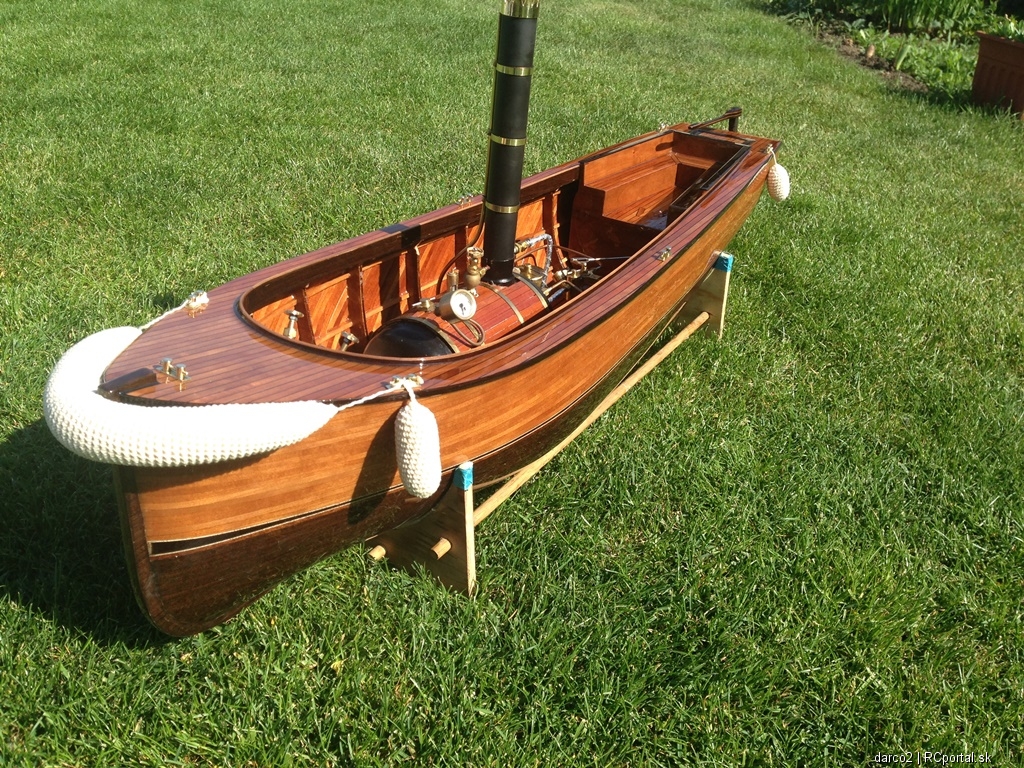

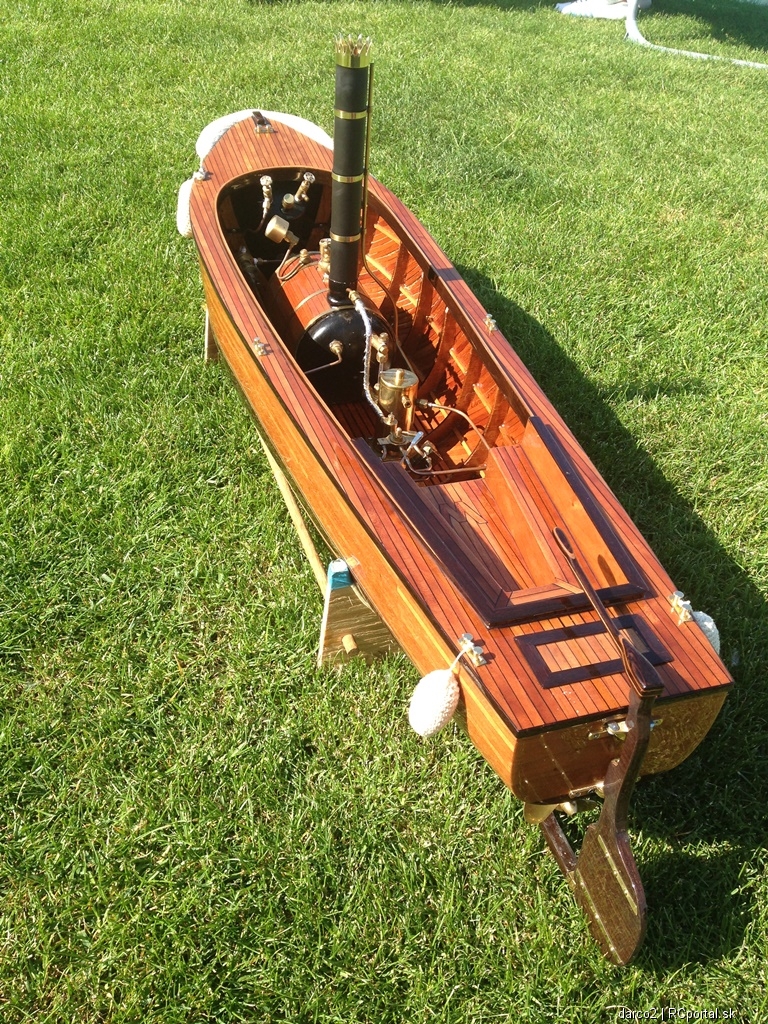

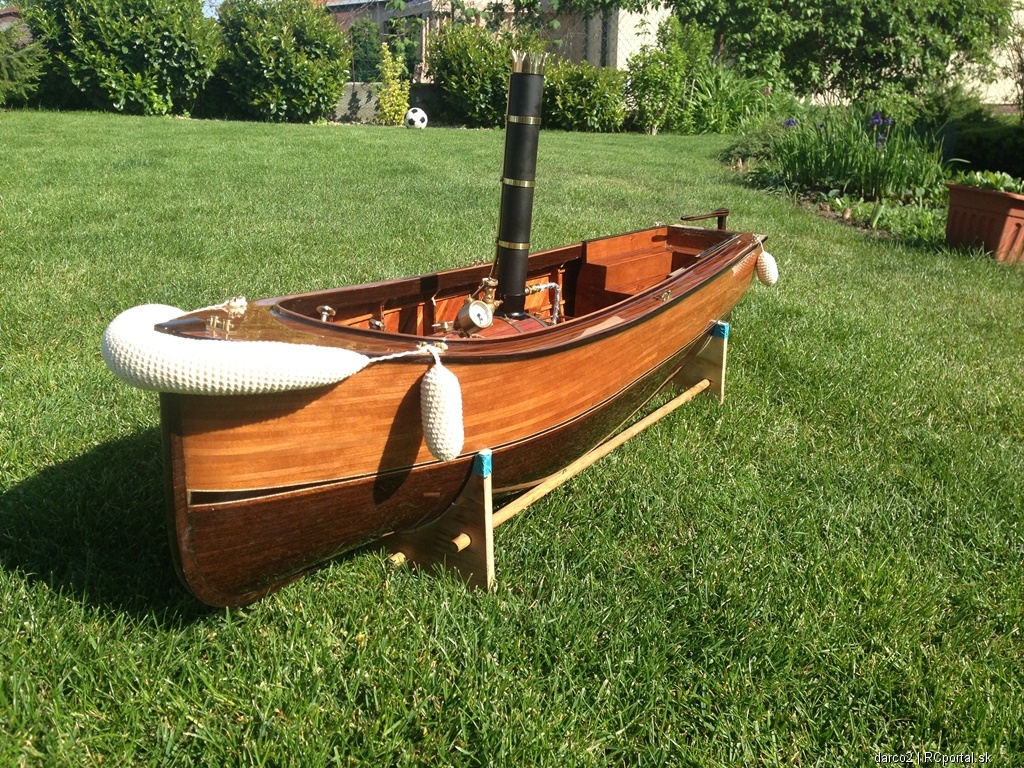

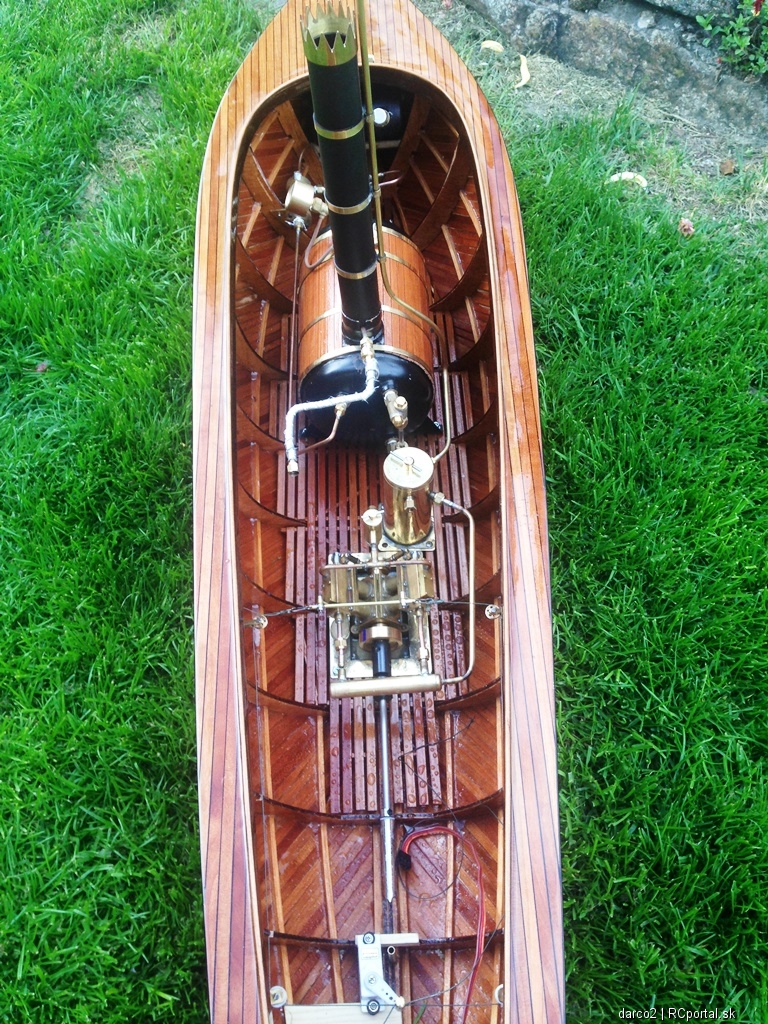

Stavba sa nam pomalicky blizi ku koncu,,, pocas vikendu som poskladal rozobratu lod, doladil som veci co este haprovali.. a uz by malo byt vsetko v poriadku.. Lod dostala vacsi zasobnik plynu, 130g mi hori tetaz viac ako pol hodiny. Voda mi staci na 30 minut jazdy na plny plyn.. Prerobil so ovladanie serva kormidla, takze uz bude lod dostatocne zatacat.. uvazujem este nad doplnanim vody, ale cerpadlo nie je spolahlive tak to nechcem risknut.. Na lod nalepil nejake peknostky... uvazniky, urobil som mosadzne kovanie na kormidlo, nejaku posadku pojdem kuknut do hrackarstva... Fendre mi ustrikovala moja priatelka, dakujem Bolo trosku viac slnka ked som fotil lod... tak tie foto niesu moc kvalitne..     Riso |
|
|
Karolko modelár
Príspevkov: 228 Moje modely Poslať správu |
Je to parádní kousek, už se těším na video z jízdy! |
|
|
Othello modelár
Príspevkov: 2216 Moje modely Poslať správu |
risko chce to dve figurky (najlepsie parik) v dobovom obleceni a pekny pruteny piknikovy kosicek k nim a mas taku romantiku na vodu ze ti ju budu zavidiet vsetci. GOOD JOB BRATHMMM |
