Technické parametre
| Výrobca: | Opäť Ja .-) |
| Rozpätie: | 0 mm |
| Hmotnosť: | 0 g |
| Kategória: | Lode - motorové |
| Dĺžka: | 1020 mm |
| Materiál: | Prírodné drevo, Americká čerešňa, Breza, Wenge, Mahagon, Mosadz |
| Motor: | Parný motor V4 vlastnej konštrukcie |
Popis
Zatial pracovny nazov parniku Matilda, ktory som neskor po vyrobeni nepodarku pismena M nazval Watilda
Rebra a kyl preklesene pocas dlhych zimnych vecerov z planu v mierke 3:1.
Vypalene z 4mm preglejky, nosniky 4x4 mm
Kedze lod bude otvorena, su namorene rebra a nosniky uz na zaciatku stavby..
Na pohon bude sluzit Parny motor vlastnej konstrukcie V4 Vrtanie 9mm x 16 mm zdvih.
ID Modelu: AM4152 | Zobrazenia: 54281 | Pridané: 7. 4. 2014 o 09:02 | Autor: darco2
Vypalene rebra z februara…
Usadenie hriadele do…
Kyl dlhy 97 cm + 5 cm…
Na skusku postavene…
Zlepena kostra parniku Moja…
6.4.2014 - Oficialny…
Ano mam aj cierne…
Predok vytvarovany z…
Zaciatok vnutorneho…
Listy 6 x 1,5 x cca 300 mm Ak…
Kontrola musi byt...…
Stav niekde zo zaciatku…
Stav zo zaciatku…
Nepocital som este kolko je…
Zadok skoro…
Postupne doplnanie list na…
o par hodin…
Hotovo..…
Dokonceny zadok, uz aj…
Spary som vyplnil tmelom na…
po obruseni som naniesol do…
Na obrazku je uz natiahnuta…
Obrusena vs. neobrusena…
vytmelena vybrusena…
Vytmelena strana pred…
1. pokus ..ee,
2. pokus s…
S nalepenou 1.…
Lista…
Mahagon (3mm)- Javor (1mm) -…
Uff, ciara ponoru…
Detail predneho ukoncenia…
Plankovanie zahajene lepene…
prvych 5 rad Wenge a Ceresne…
Zadok je…
dat ci nedat vodorysku aj na…
Pokracovanie plankovania od…
Detail zadneho prechodu…
Detail predneho prechodu…
Jedna polovica za mnou..
wenge cat lode je odyhovana,…
Prva lista od predu…
O par 10-tok minut…
Na chvilku som musel dat lod…
Druha…
Takto bude vyzerat nejak…
Moc velky detail.. je to…
tu o chvilu neskor..
Odyhovana lod, pripravena na…
Prva vrstva…
prva vrstva bocny…
Druha…
Tretia…
4 Vrstva s 48g…
Piata…
Siesta…
Siedna…
1. brusenie epoxidu brusny…
Lod obrusena excentrickou…
Posledne minuty lode na…
Lod dostala aj provizorny…
nahrubo orezana linia paluby.…
Vaha trupu…
Zatazovy test vo…
Navrtane dierky na stredny…
Usadene kormidlo,ako vodiaca…
Pohlad z druhej…
Spodny drzziak kormidla..…
Usadene kormidlo na lodi, uz…
Detail paky ktorou sa bude…
Frezovanie casti na…
kostra…
Tolko som sa snazil aby boli…
Pouzil som ako maketu kotla…
Kostra podlahy aj s vyrezom…
uz polepena…
Par fotiek aktualneho stavu..…
odborny dohlad musi…
29.09.2014 sme sa pustili s…
Plamencova rura priemer…
Vovarene 10mm trubky a…
spompletizovana medena…
Hotovy kotol pred ocistenim a…
Kotol streknuty ciernou…
Odlucovac oleja s predhrevom…
Pohlad do…
A este z ineho…
Kotol dostal…
objimka, na kominovej…
Zaizolovany kotol, pripraceny…
Nejaka peknostka na komin..…
Kotol uz aj s izolaciou,…
Detail…
Odlucovac…
Kormidlo…
Ovladanie motora, Otacky a…
Diely tiahla, v trubke je M2…
Tiahlo komplet, na
Ovladanie namontovane na…
Umiesnenie…
Dalsie kusky na ovladanie…
Lepenie vonkasej listy…
Zabrusena 5mm nad…
1.…
2.…
3.…
4. vrstva, dokopy ich bolo…
Zakladny kus materialu pre…
Vyfrezovana diera a zakladny…
Hotovy, vybruseny…
Nastetkovana - nalakovana…
Nahodena pada, pod nou dekel…
Ram sedenia pre…
M ako…
Podlaha…
Zadne…
Zadne sedenie o nejaky den…
Nedalo mi to tak som polozil…
| Autor | Správa |
|
darco2 modelár
Príspevkov: 804 Moje modely Poslať správu |
Dakujem pani, epox som normalne nastetkoval  |
|
Othello modelár
Príspevkov: 2216 Moje modely Poslať správu |
ma to zvlastnu strukturu... :-l |
|
darco2 modelár
Príspevkov: 804 Moje modely Poslať správu |
Jo to urobila ta sklenna latka... aj to ako sa na seba davali tie vrstvy.. neboj too sa obrusi do hladka.. dolezite je aby sa zaliali vsetky nerovnosti v dreve.. lebo potom to pri lakovani robi problemy.. stale to bublinkuje.. druhe sada vrstiev uz bude ovela lepsia.. |
|
Othello modelár
Príspevkov: 2216 Moje modely Poslať správu |
kamo zatial aspirujes na lestenku roka  umvidime ako z toho vykorculujes aby to nevyzeralo ako BB  |
|
darco2 modelár
Príspevkov: 804 Moje modely Poslať správu |
Tak na toto som zvedavy aj ja.. ako z toho neurobim lestenku... |
|
Othello modelár
Príspevkov: 2216 Moje modely Poslať správu |
dnes alebo zajtra pojdem do BA tak by som ti doniesol tu mosadznu pasovinku. Ozvem sa. |
|
darco2 modelár
Príspevkov: 804 Moje modely Poslať správu |
Dnes som nahrubo obrusil lod z epoxidu, pouzil som 120 brusny papier. V sobotu alebo v nedelu, podla toho ako sa mi podari, by mala od dostat 2. seriu naterov epoxidom.. Uvidime ako sa bude darit, ale malo by ich byt cca 7. Potom tyzden schnutia a uz bude brusenie brusnym papierom 400 pekne na hladko. Len aby sa vedelo, Juro mi ziadnu pasovinu do dnes nedoniesol.. |
|
Othello modelár
Príspevkov: 2216 Moje modely Poslať správu |
A kurna nemusis to tu hned roztrubit Kamo to musi byt bordelu v tej garazi, po takom bruseni. Horsie ako styren |
|
darco2 modelár
Príspevkov: 804 Moje modely Poslať správu |
Brusil som to v praci, tam mame odsavanie takze moc bordelu nebolo. Ale kedze Murphyho zakony platia, ked som doma lod 2x natrel, nasiel som este v laku bublinky, tak som celu lod v nedelu brusil az na tkaninu. Poobede dostala este dalsie 3 natery epoxidom. Dnes by som chcel dat poobede este dalsie 3. a co sa tyka epoxidu mal by som byt vo finale.. Uz mi je jasne preco v tom nemeckom navode nedavaju do vrstiev sklennu tkaninu.. |
|
darco2 modelár
Príspevkov: 804 Moje modely Poslať správu |
Pribudlo do galerie dalsie foto lode. Lod som demontoval z pracovnej dosky, nasleduju prace vo vnutri. Musim vymysliet ako budem ovladat kormidlo, rozvrhnut si umiestnenie serv, baterie a ostatnej elektroniky v lodi, kedze by som bol rad keby ostalo vsetko pekne skryte. Prirovnal som si tam moj parny motor a zistil som ze je rozmerovo maly, vhodnejsi by bol raz tak velky... ale vykonovo by mal stacit, takze na zaciatok tam pojde. Lod by mala 1. x vyskusat vodu. potrebujem zistit kolko mozem zatazit lod aby bola pekne vo vode po ciaru ponoru. Potrebujem zvarit kotol, dokoncit drobnosti na motore, takze to budu priority cislo jedna na nasledujuce dni.. mojho dvorneho zvaraca seklo v krizoch.. tak dufam ze bude coskoro OK. Zaklad kotla bude z nerezovej rury s priemerom 100mm, aj ked do lode by sa skor hodila nejaka 115mm rura.. ale nemam..  |
|
Othello modelár
Príspevkov: 2216 Moje modely Poslať správu |
Risko na paradicku. Mas nejaku predstavu o rozlozeni vybavenia v nutri lode? Ci by sa kormidlo nedalo ovladat nejakym vzadu sediacim panacikom ako to maju poniektory na parnikoch. |
|
darco2 modelár
Príspevkov: 804 Moje modely Poslať správu |
Ano na originalnom plane to rozlozenie je, takze viem co bude kde, ide o to aby som to vedel prisposobit lodi.. Do vnutra nemam v tomto momente nic hotove, mozno zvolim cestu nejakeho papierovho modelu kotla atd.. a nasledne podla toho vyrobim zelezny kus.. Ano mal by byt aj nejaky kormidelnik, musim to nejak zmerat aky velky by mal byt.. z toho by mi potom mohla vyjst aj mierka... +/- by to malo byt 1:6, samozrejme ze kormidelnik bude mat paku v ruke.. ale skor by som chcel ovladat priamo kormidlo.. ako ruku kormidelnika ktora by ovladala kormidlo.. |
|
Othello modelár
Príspevkov: 2216 Moje modely Poslať správu |

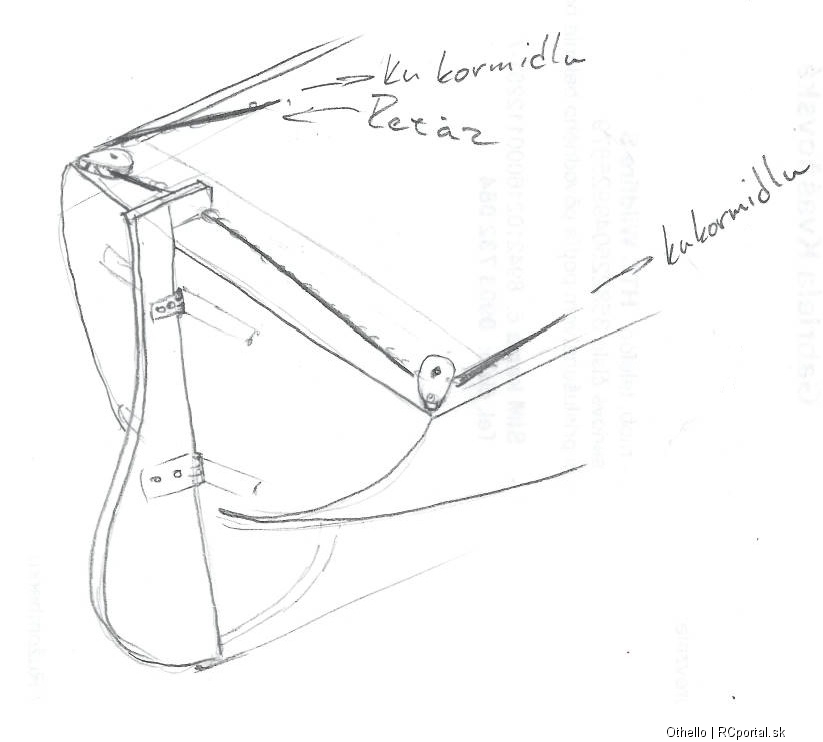

Tak skus spravit kormidlo s retazovim pohonom a kormidelnika postav k nemu. Servo bude otacat kormidelnym kolesom ktore bude retazou pohanat komidlo. Moznosti je vela terba si najst tu najvhodnejsiu aby si nakoniec nemusel koli mierke vyrabat aj panaka. Ale ked vravis 1:6 tak to ries ako Karolko a supni tam bradateho Kena od Barbie |
|
darco2 modelár
Príspevkov: 804 Moje modely Poslať správu |
Mam doma jedneho panaka, vojaka co mal ist do Fooling, co som rozbil... takze usadit tam mam koho Hladal som na nete ako take kormidlo spojaznit, ale nieco normalne som nenasiel.. Ja mam kormidlo za lodou, nie pod lodou, takze os otacania kormidla je za zrkadlom.. Paku kormidla na ovladanie potrebujem skovat pod palubu do vnutra lode |
|
Othello modelár
Príspevkov: 2216 Moje modely Poslať správu |
nejako takto som to myslel:  sorry za kvalitu som to narychlo nacmaral |
